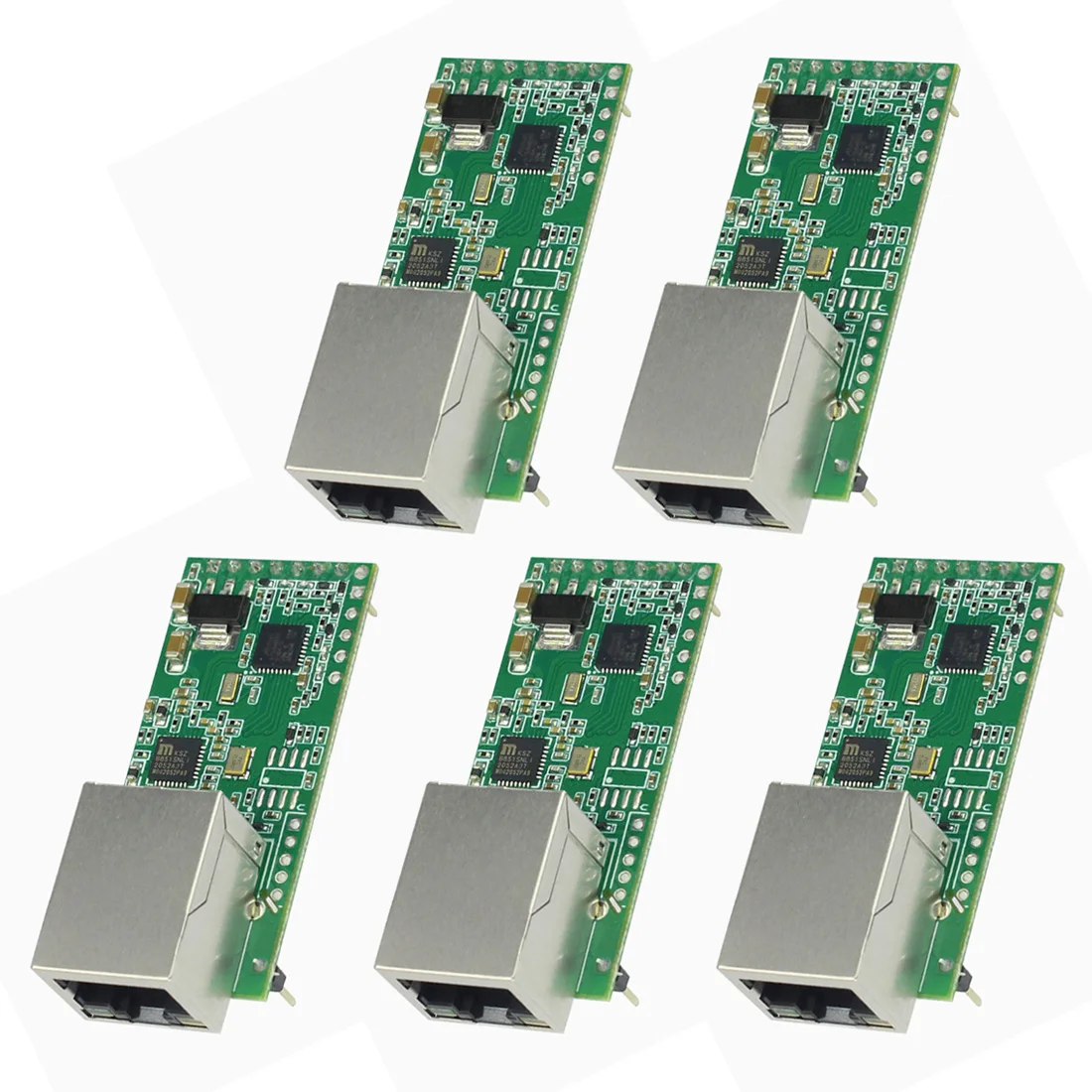

Модуль последовательного преобразователя сети Ethernet 5 шт. USRIOT USR-TCP232-T2, последовательный UART TTL в Ethernet, модуль TCPIP, порт RJ45

USRIOT USR-TCP232-T2 крошечный последовательный преобразователь Ethernet модуль последовательный UART TTL в Ethernet TCPIP модуль Поддержка DHCP и DNSUSR-TCP232-T2-это Последовательный модуль Ethernet крошечного размера, который может осуществлять двунаправленную прозрачную передачу данных между портами TTL и RJ45.Внедрение модуля Ethernet

USR-TCP232-T2-это Последовательный модуль Ethernet крошечного размера, который может осуществлять двунаправленную прозрачную передачу данных между портами TTL и RJ45. Его также можно применять в RS232/ RS485 по схеме переключения уровня. USR-TCP232-T2 основан на Cortex-M0 ядре. Он имеет низкую мощность, быструю скорость и высокую эффективность.

Информация о системеПроцессорРукаВспышка32K байтEthernetНомер порта1Стандарт интерфейсаRJ45Скорость10/100 Мбит/с, MDI/MDIX, автоматическое переключение между перекрестным и прямым подключениемЗащитаЭлектромагнитная изоляция 2КВСетевой протоколIP, TCP, UDP, DHCP, DNS, HTTP, ARP, ICMPБуферОтправка: 6K байт, получение: 4K байтСерийныйНомер порта1Стандарт интерфейсаTTLБиты данных5, 6, 7, 8Стоп-бит1, 2СверлоНет, четный, нечетный, пробел, МаркСкорость передачи600 бит/с ~ 460,8 кбит/сКонтроль потокаНульБуферПолучение: 800 байтRS-485 подтягивающий и понижающий резисторNull, зарезервированный 485 контрольный контакт отправки-приемаПрограммное обеспечениеВиртуальный Серийный (USR-VCOM)Windows 2000 или выше (32 бит/64 бит)КонфигурацияПрограммное обеспечение для компьютерной настройки, последовательная команда, Встроенная веб-страница, AT-командаБазовый параметрРазмеры55x22,6x23,1 ммРабочая температура.-25 ~ 75 °CТемпература хранения.-40 ~ 105 °C, 5 ~ 95% RHВходное напряжениеDC 3,3 V/5VРабочий ток150 мАМощность<1 ВтБольшеГарантия2 годаАксессуарНуль

Особенность модуля EthernetПоддержка DHCP, автоматическое получение IP-адреса и IP-адреса запроса через протокол последовательных настроекПоддержка функции DNSУстановка параметров через веб-страницу и команду serial ATОбновление прошивки через сетьAuto-MDI/MDIX, порт RJ45 с 100 Мбит/сСкорость передачи последовательного порта от 600 бит/с до 460,8 кбит/с, контрольный бит нет, нечетный, четный, маркировка и пробелРежим работы: сервер TCP, Клиент TCP, клиент UDP, сервер UDP, клиент HTTPDПоддержка виртуального последовательного порта и соответствующее программное обеспечение USR-VCOMПосылка сердцебиения для обеспечения надежности соединения и прекращения неисправности связиИспользуйте r-определяемый механизм пакпосылка регистрации, проверьте состояние соединения и используйте в качестве пользовательского заголовка пакетаВ режиме сервера TCP номер клиента колеблется от 1 до 16; Номер по умолчанию 4Глобальный Уникальный MAC-адрес, купленный в IEEE, пользователь может определить MAC-адресВосстановление заводского по умолчаниюЧерез шлюз, переключатели, роутерыМожет работать в локальной сети, также может работать в Интернете (внешняя сеть)Предоставьте Пример программирования сокетов TCP/IP для ПК, таких как VB,C ++,Delphi,Android и IOSПоддержка настройкиОбласть применения модуля EthernetПромышленная передача данных, промышленная автоматизацияМониторинг безопасности и защиты, общественная безопасностьУмный дом, контроль мощности, мониторинг окружающей среды, интеллектуальное сельское хозяйствоСистема проверки работоспособности двери,Система POS, система продажи рисаСистема автоматизации зданий, мониторинг мощности, банковская система самообслуживания, мониторинг комнаты телекоммуникационных машинРежим работы модуля Ethernet

Применение модуля Ethernet

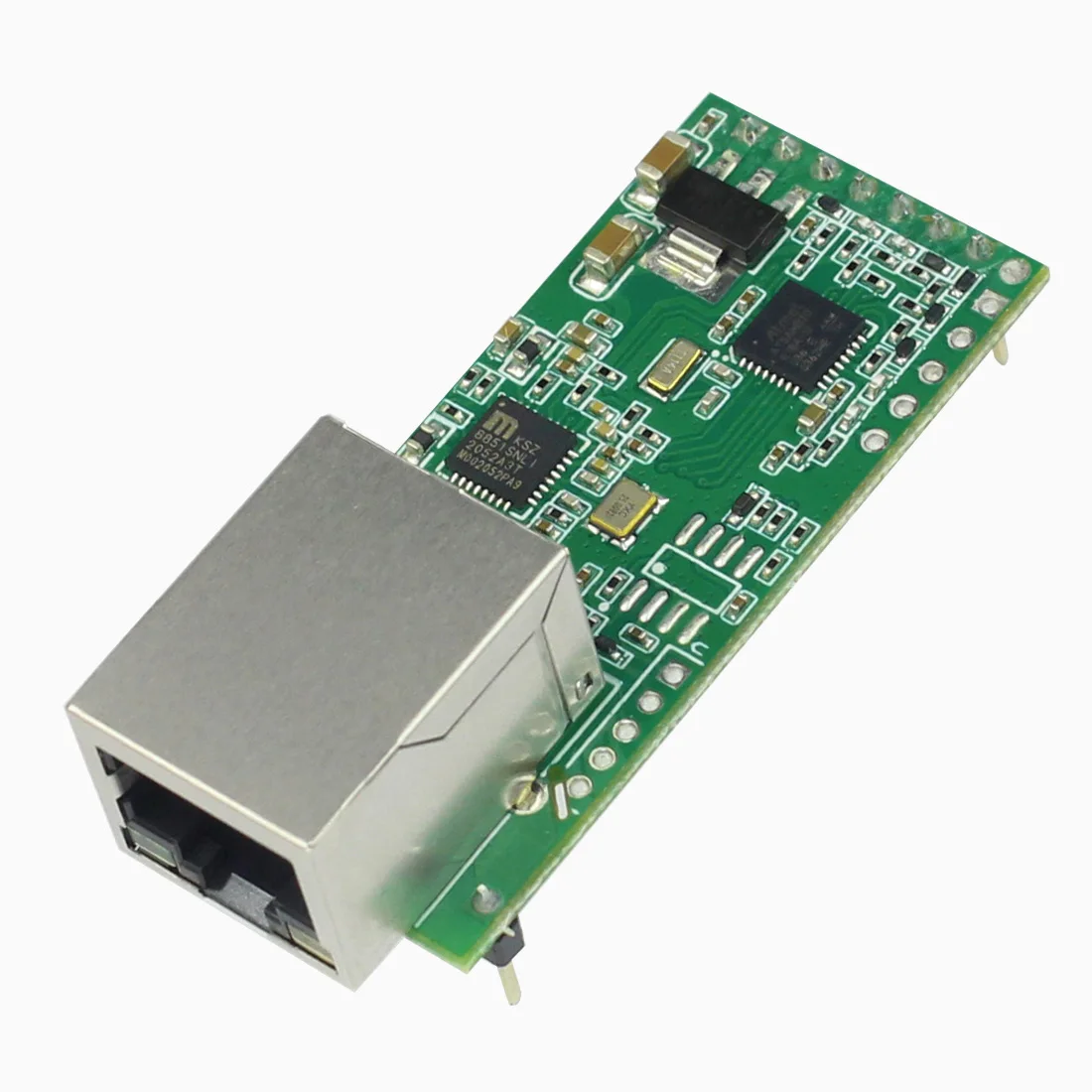

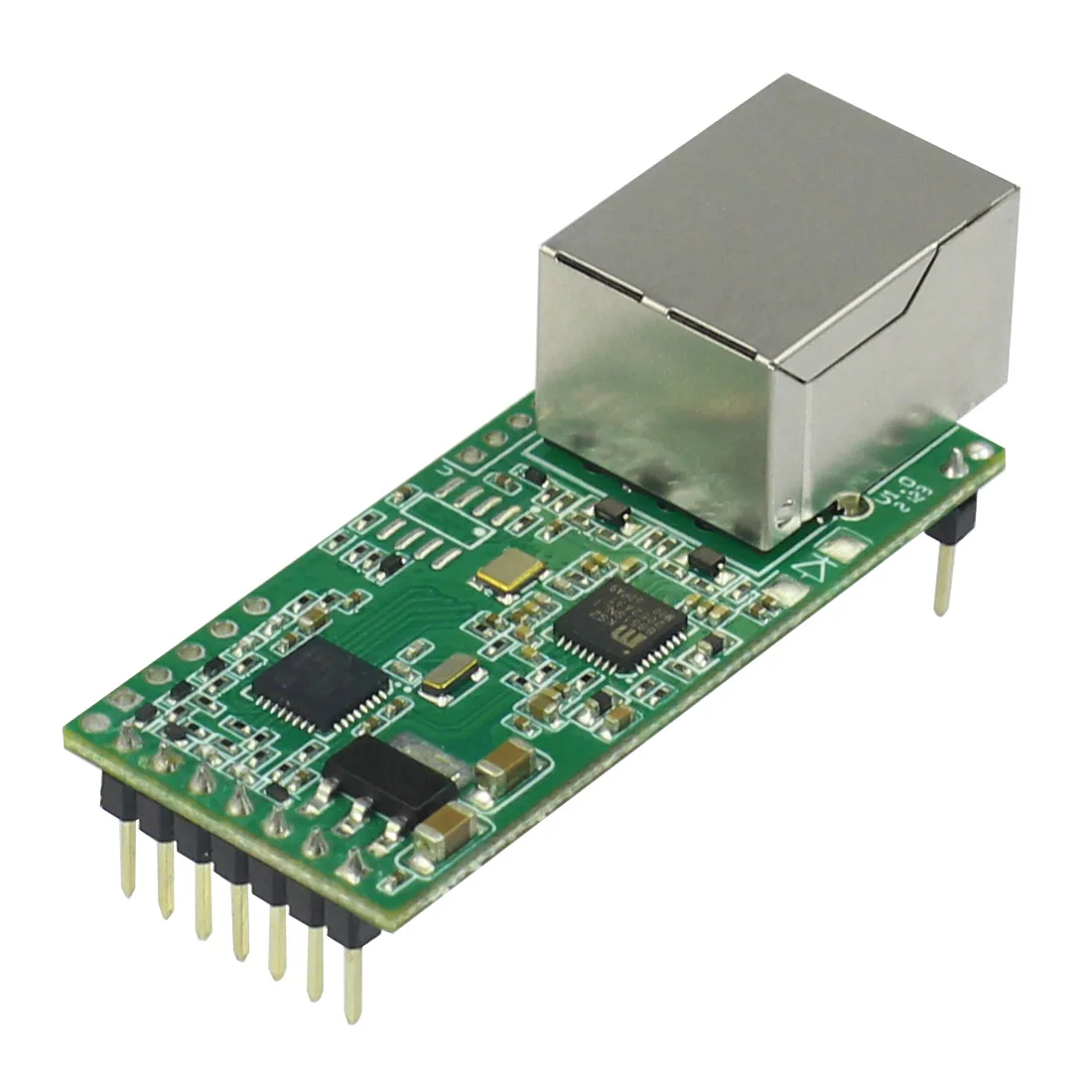

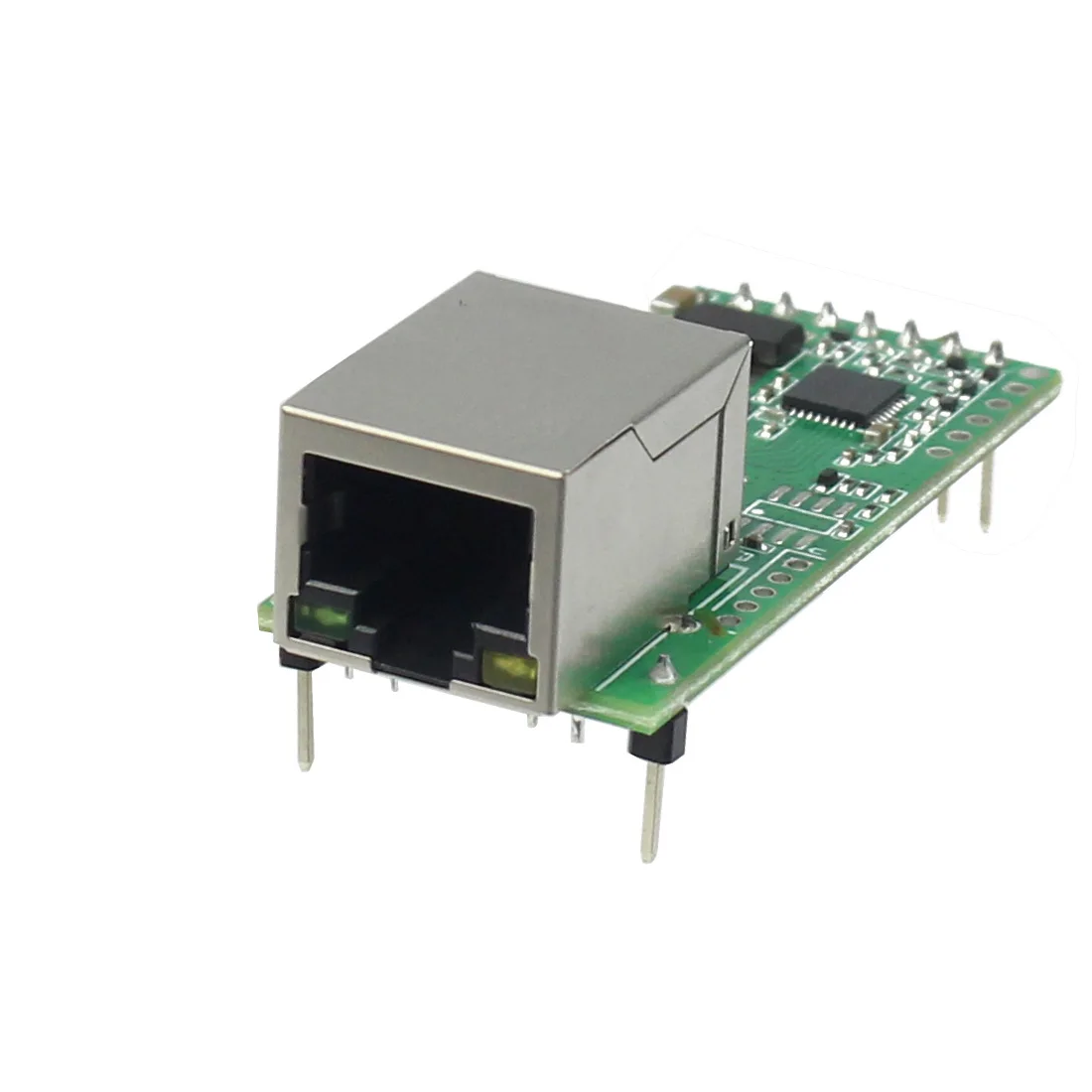

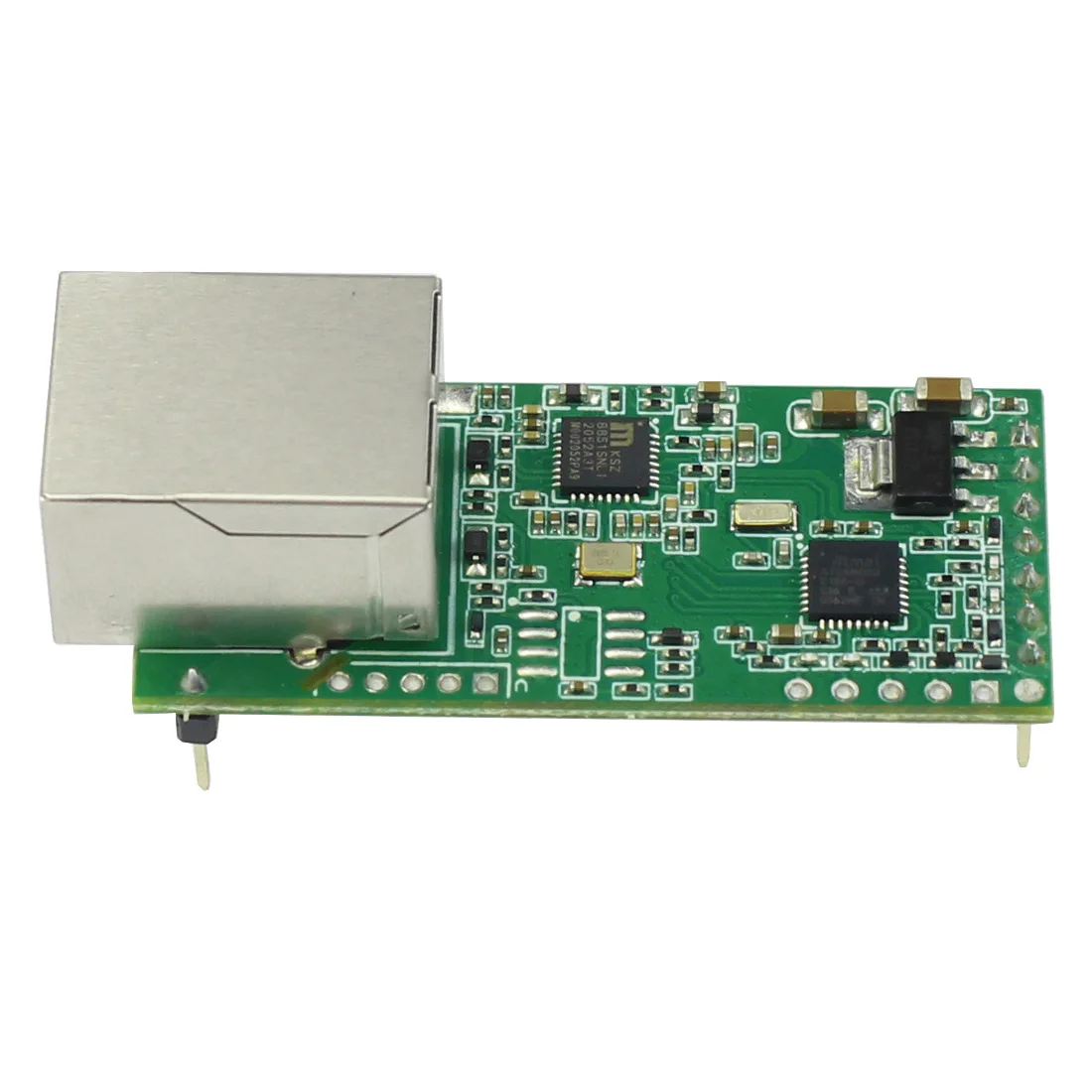

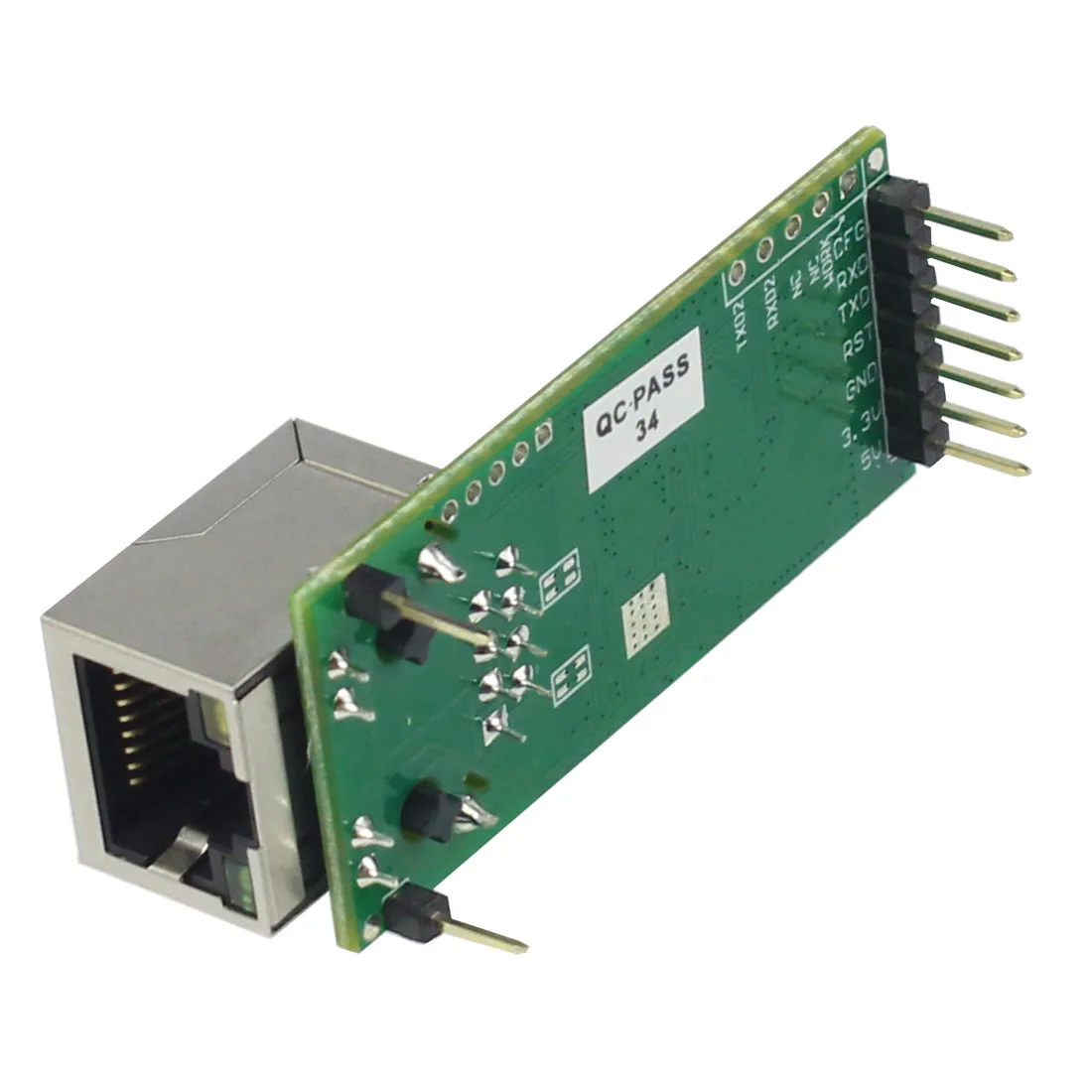

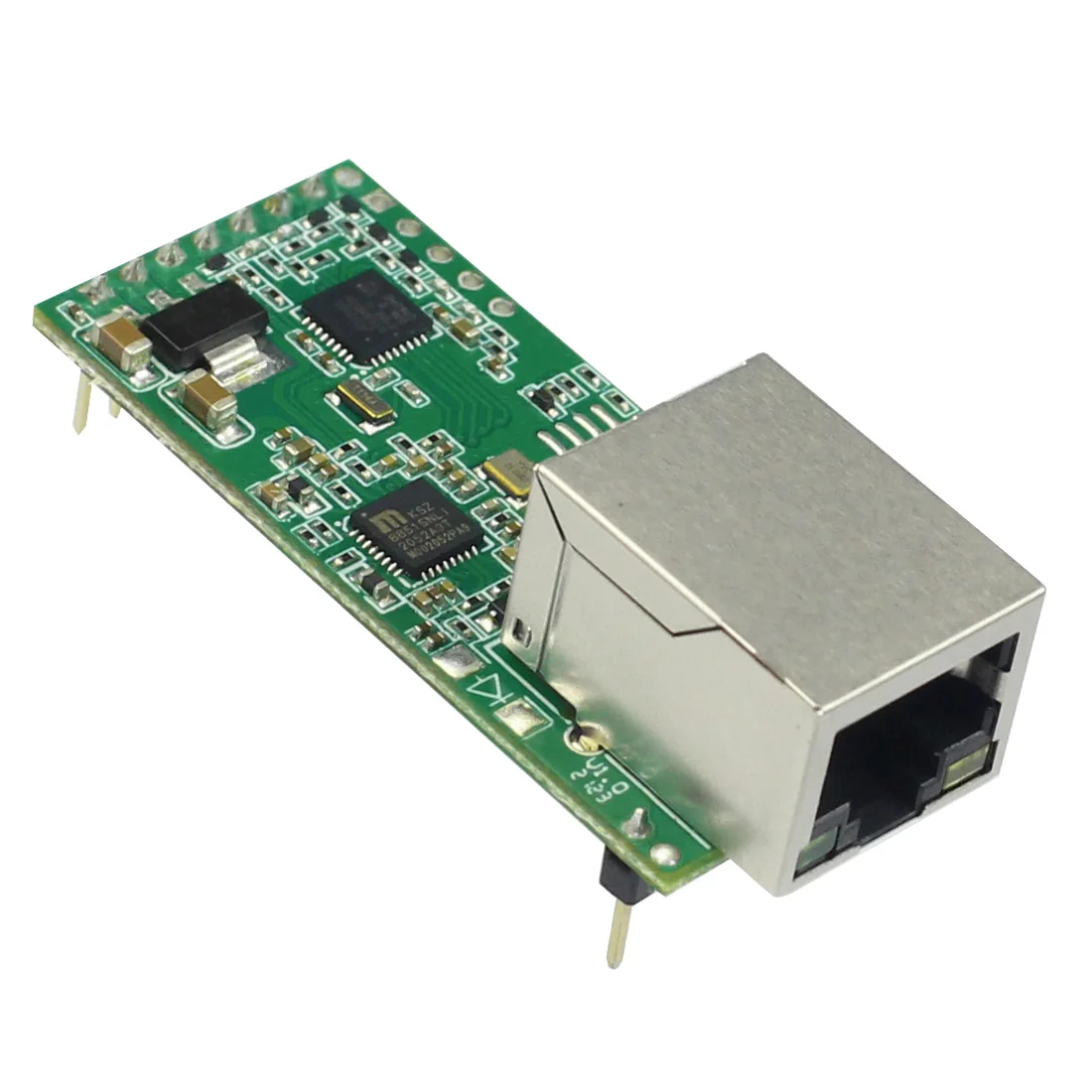

Изображение модуля Ethernet
