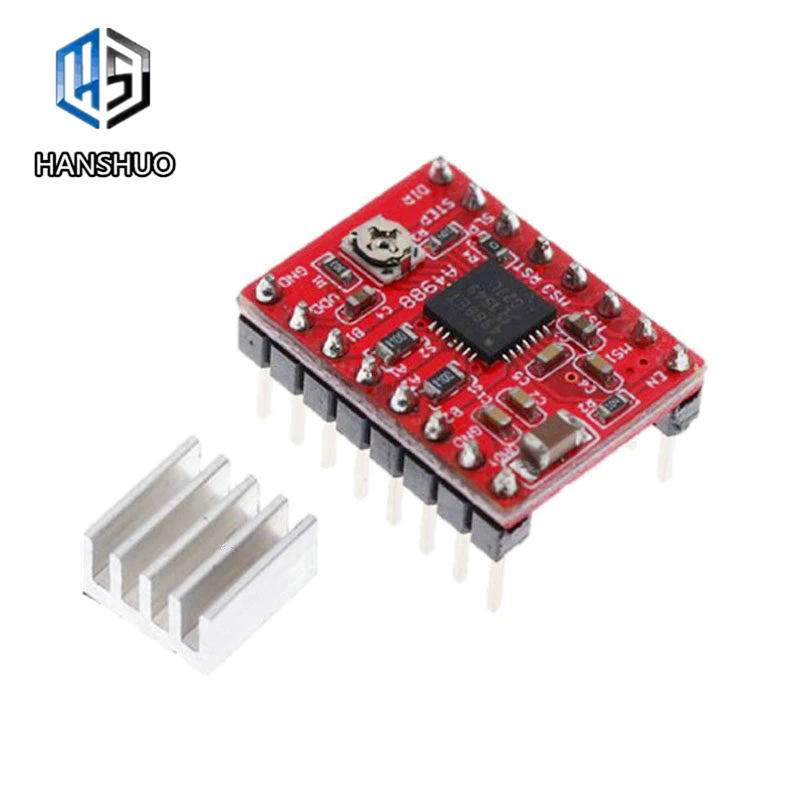

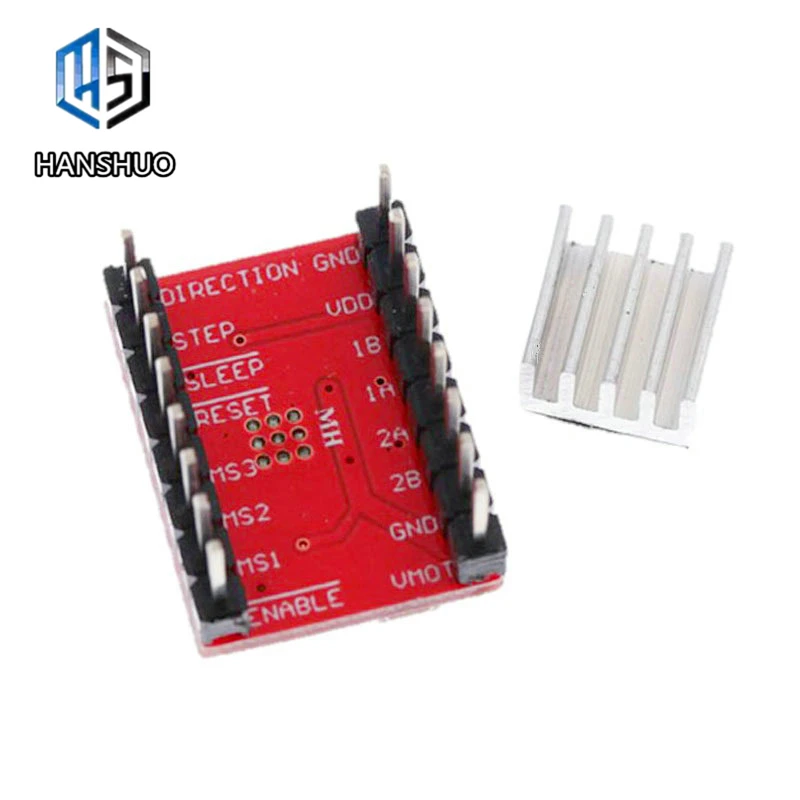

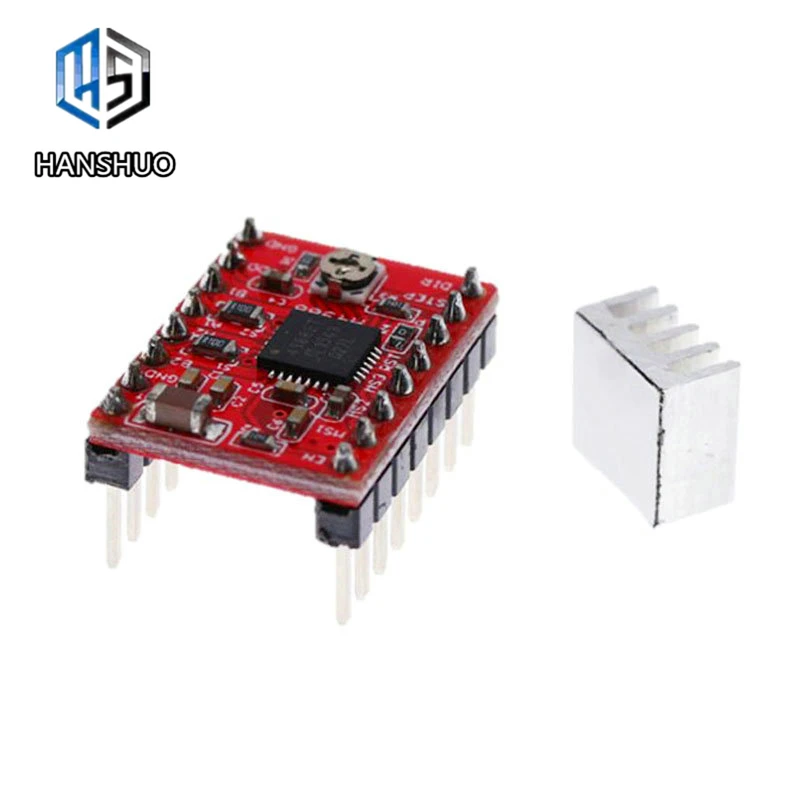

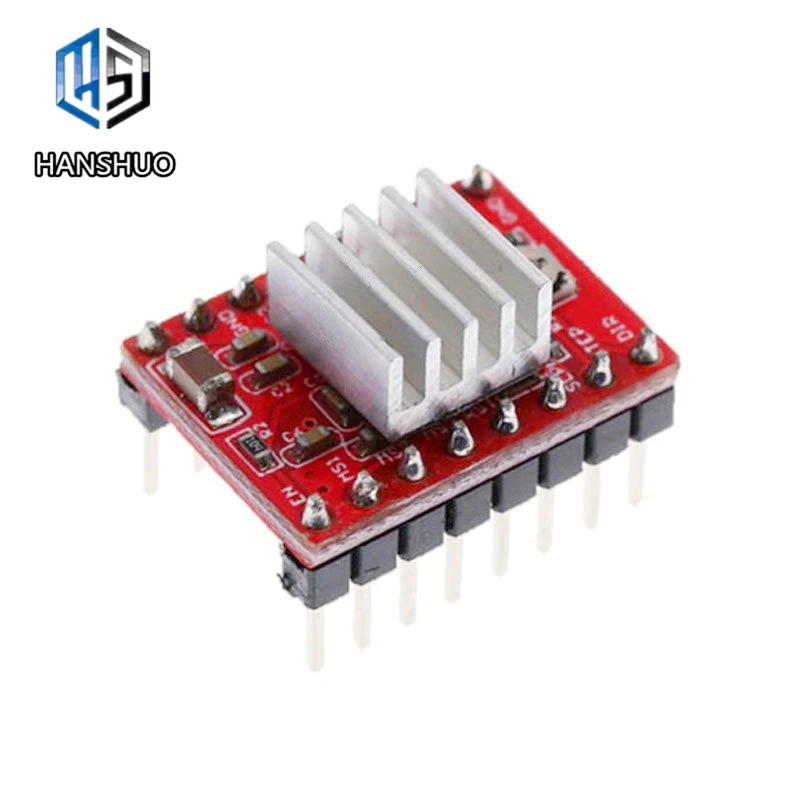

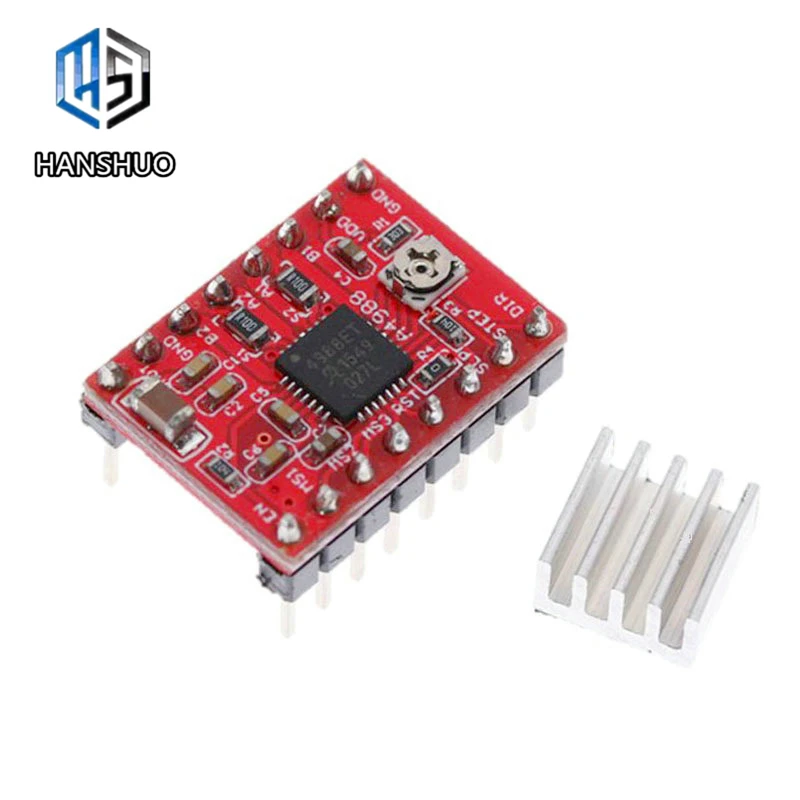

Шаговый Драйвер Reprap A4988, модуль драйвера шагового двигателя с радиатором для arduino, 1 шт.

1 шт./лот Reprap шаговый Драйвер pololu A4988 модуль шагового двигателя с алюминиевым радиатором для

A4988-это полный драйвер микрошагового двигателя со встроенным переводчиком для удобства работы. Этот продукт доступен в полном, половинном, 1/4, 1/8 и 1/16 шаговых режимах с биполярными шаговыми двигателями, выходной привод емкостью до 35 В и ± 2 А. A4988 включает фиксированный регулятор тока выключенного времени, регулятор в медленном или смешанном режимах распада. Конвертер A4988-ключ к легкой реализации. Пока вход «шаг» вводит один импульс, двигатель управляет одним микрошагом. Нет фазы таблицы последовательности, высокочастотных линий управления или сложных интерфейсов для программирования. Интерфейс A4988 очень подходит для сложных микропроцессоров недоступен или перегружен.

В микро-шаге управления Измельчением A4988 внутри автоматически выбирает текущий режим затухания (медленный или смешанный). В смешанном режиме затухания устройство сначала устанавливается в фиксированное время простоя при некотором быстром затухании, затем в остальном время медленного затухания. Схема управления смешанным током затухания снижает звуковой шум двигателя, повышает точность шагов и снижает энергопотребление. Предусмотрена Внутренняя схема управления синхронным исправлением для улучшения энергопотребления рабочей модуляции ширины импульса (ШИМ). Защита внутренней цепи включает: Тепловое отключение с гистерезисом, блокировку пониженного напряжения (UVLO) и защиту от перекрестного тока. Специальная секвенировка мощности. A4988 поверхностный монтаж QFN посылка (а), размер 5 мм × 5 мм, номинальная общая посылка 0,90 мм, с открытой площадкой для улучшенного тепловыделения. Посылка представляет собой Pb (suffix-T) с 100% матовым Оловянным покрытием.

Особенности и преимущества: · Низкий RDS (On) выход · Автоматическое определение/Выбор режима распада тока · Смешивание с медленными режимами распада тока · Синхронное исправление для низкого энергопотребления · Внутреннее уфло · Защита от пересечения тока · Совместимый логический источник питания 3,3 и 5 В · Схема теплового отключения · Защита от неисправностей · Защита от короткого замыкания нагрузки

· Дополнительный шаг пять режимов: полный, 1/2, 1/4, 1/8 и 1/16
