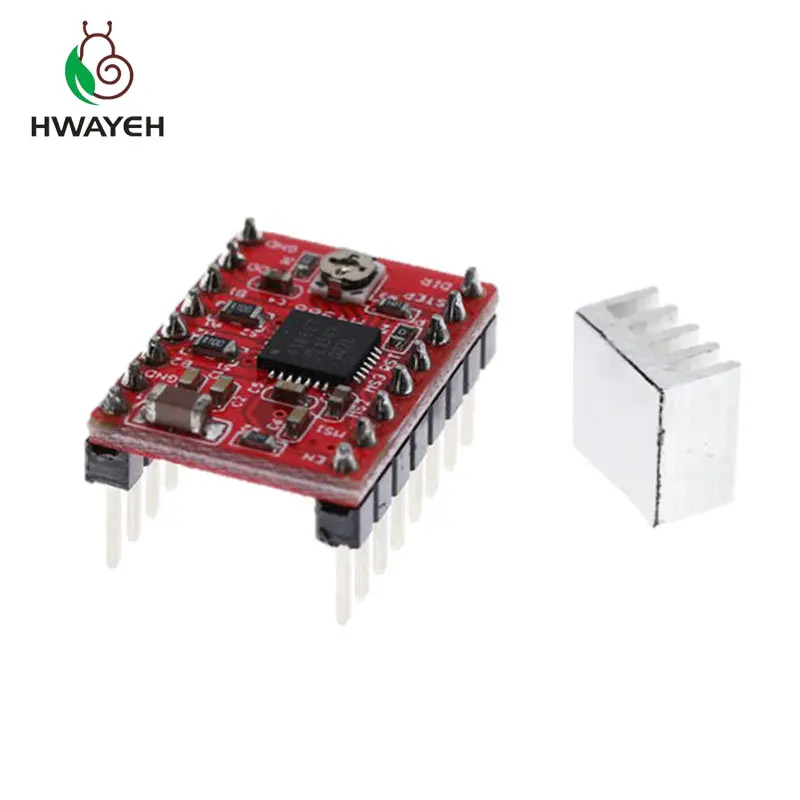

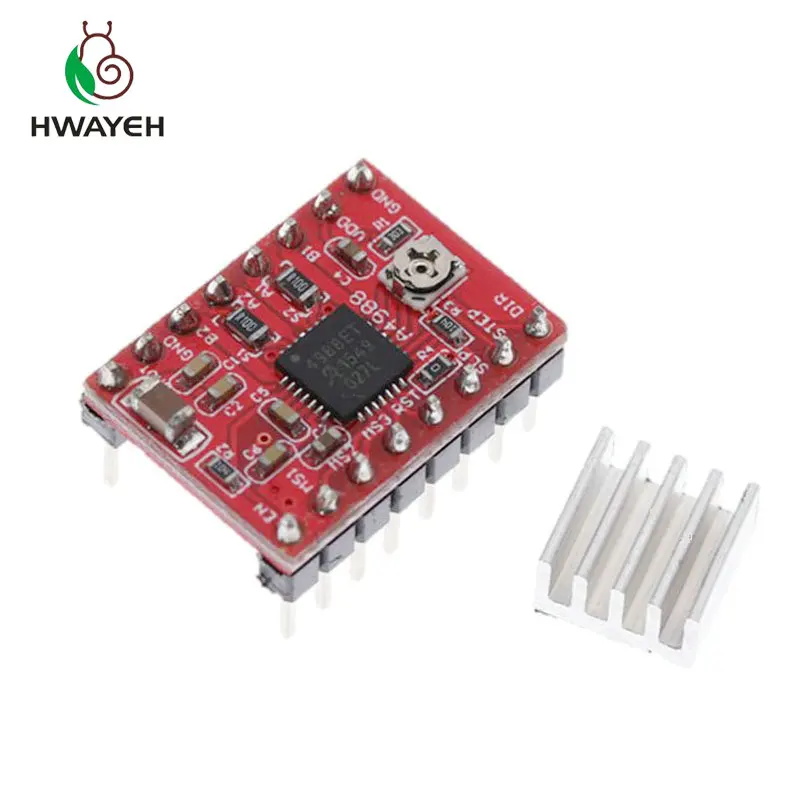

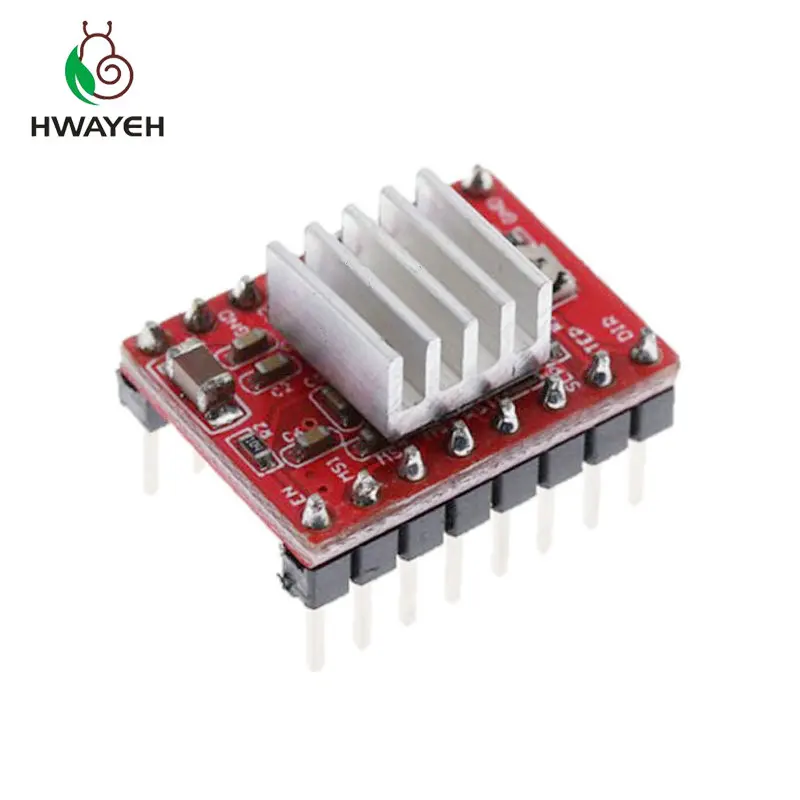

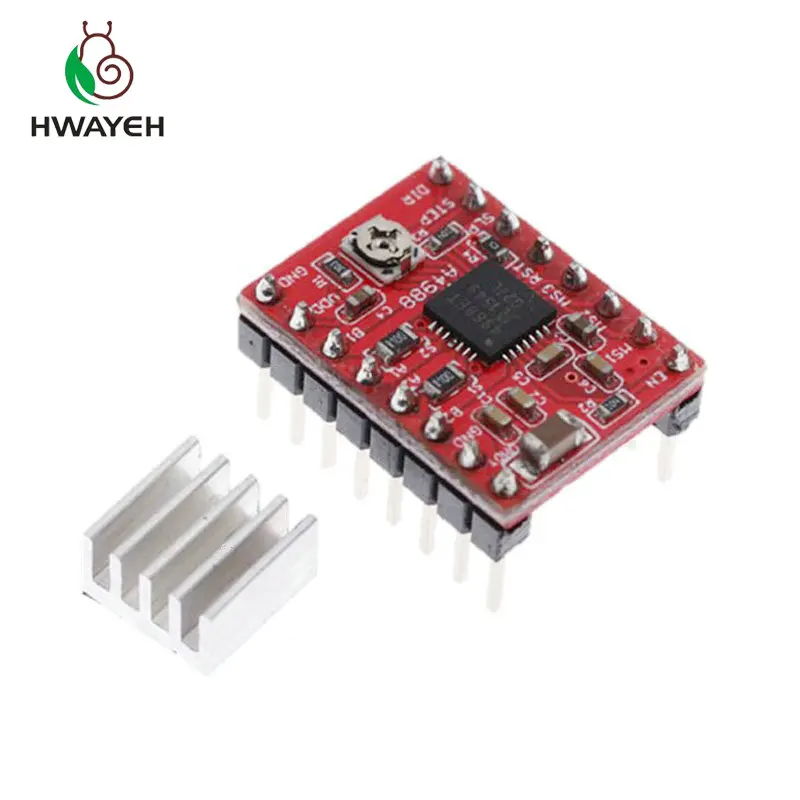

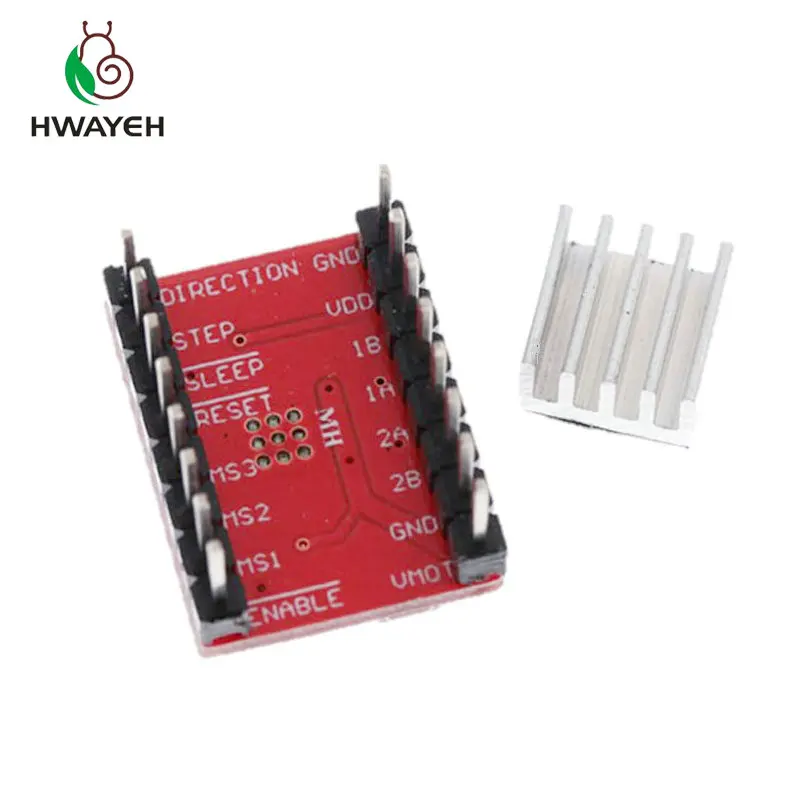

Драйвер шагового двигателя Reprap A4988 с радиатором для arduino, 1 шт.

1 шт./лот Reprap шаговый Драйвер pololu A4988 модуль шагового двигателя с алюминиевым радиатором для

A4988-это полный микрошаговый двигатель со встроенным переводчиком для удобства эксплуатации. Этот продукт доступен в полных, половинных, 1/4, 1/8 и 1/16 шаговых режимах работают биполярными шаговыми двигателями, выходной привод мощностью до 35 В и ± 2 А. A4988 включает фиксированный регулятор выключенного тока, регулятор в режимах медленного или смешанного распада. A4988 конвертер является ключом к легкой реализации. До тех пор, пока вход "шаг" вводит один импульс приводит в движение один микрошаг. Нет фазы таблицы последовательности, высокочастотных линий управления или сложных интерфейсов для программирования. Интерфейс A4988 очень подходит для сложного микропроцессора недоступен или перегружен.

В микрошаговом режиме управление Измельчением A4988 автоматически выбирает текущий режим распада (медленный или смешанный). В смешанном режиме распада устройство первоначально устанавливается на фиксированное время простоя при некотором быстром распаде, затем остальное время медленного распада. Смешанная схема контроля тока распада приводит к уменьшению слышимого шума мотора, повышенной точности шагов и снижению энергопотребления. Предусмотрена Внутренняя схема управления синхронным выпрямлением для улучшения энергопотребления широкоимпульсной модуляции (PWM). Защита внутренней цепи включает: Тепловое отключение при гистерезисе, блокировку пониженного напряжения (UVLO) и защиту от перекрестного тока. Специальная последовательность питания.A4988 пакет QFN для поверхностного монтажа посылка размер 5 мм × 5 мм, номинальная общая посылка 0,90 мм, с открытой площадкой для усиленного теплоотвода. Этот посылка представляет собой Pb (suffix-T), с 100% матовым Оловянным свинцовым покрытием.

Особенности и преимущества:· Низкий RDS (On) выход· Автоматическое обнаружение/Выбор режима распада тока· Смешивание с режимами медленного распада тока· Синхронное выпрямление для низкого энергопотребления· Внутренний UVLO· Защита от перекрестного тока· Совместимый логический источник питания 3,3 и 5 В· Схема теплового отключения· Защита от неисправностей на земле· Защита от короткого замыкания при нагрузке

· Дополнительный шаг пять режимов: полный, 1/2, 1/4, 1/8 и 1/16
