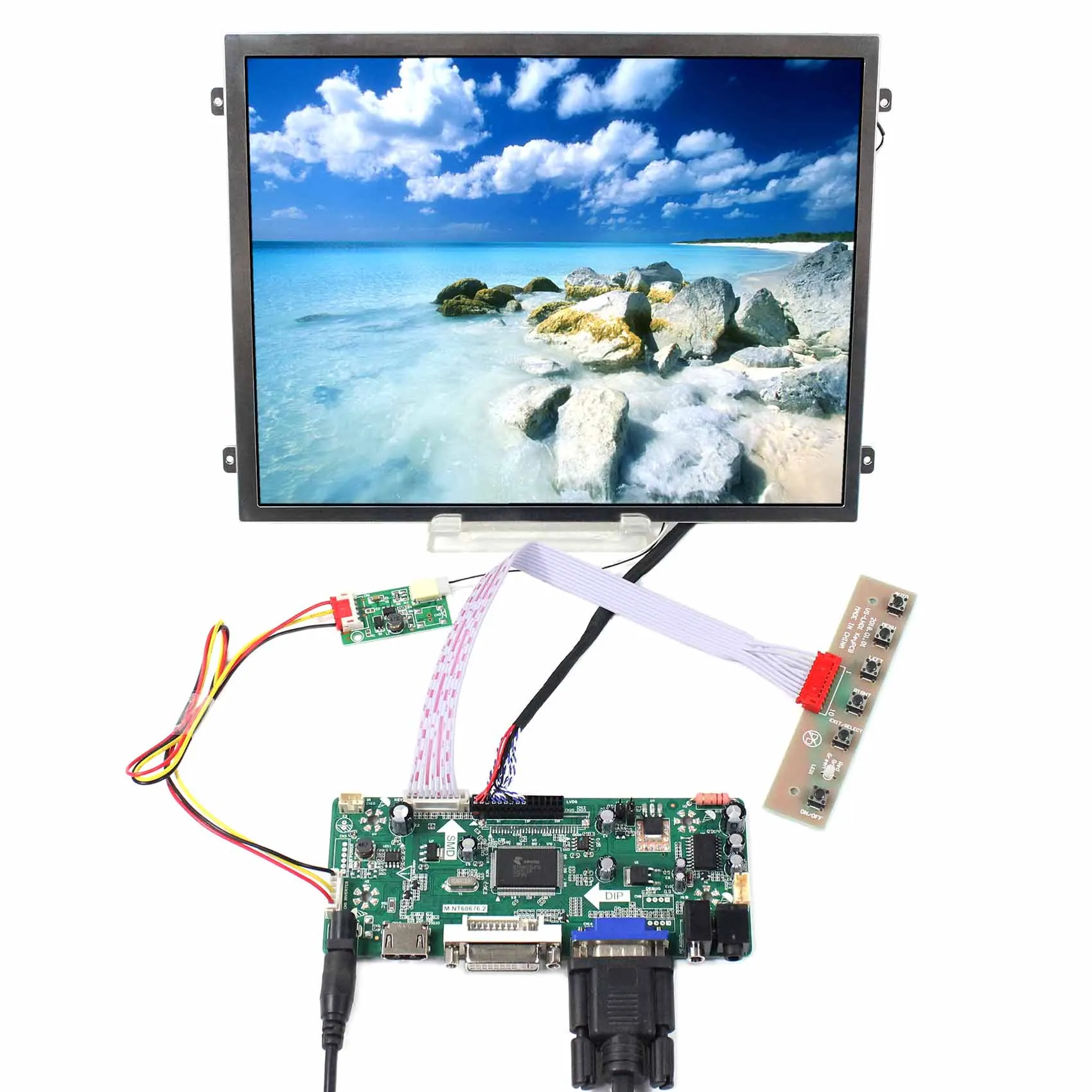

10,4 "IPS ЖК-дисплей Экран Яркость 500 нит 10,4 дюймов 1024x768 VS140T-003A с HD MI VGA, HDMI, DVI ЖК-дисплей плата контроллера Drvier доска

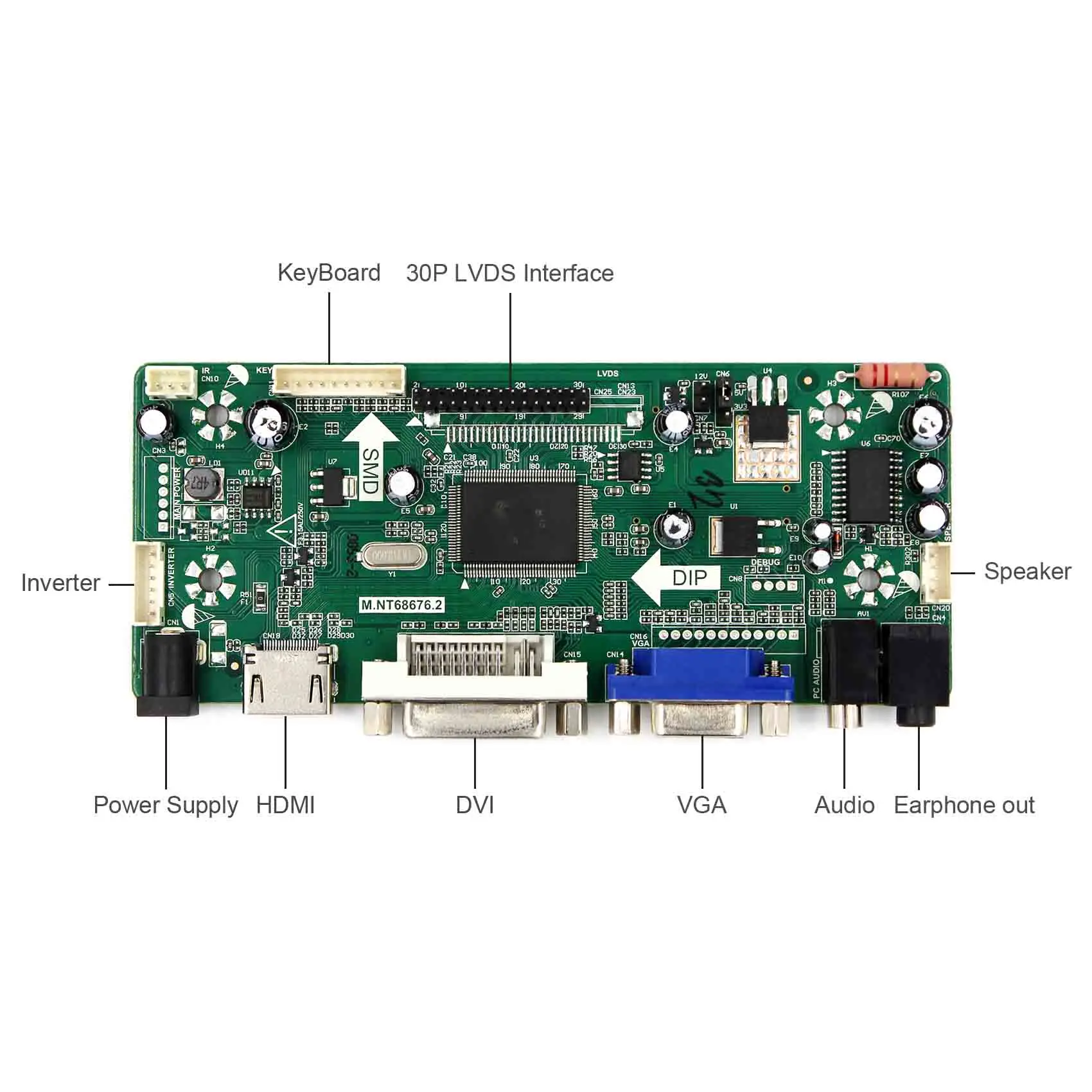

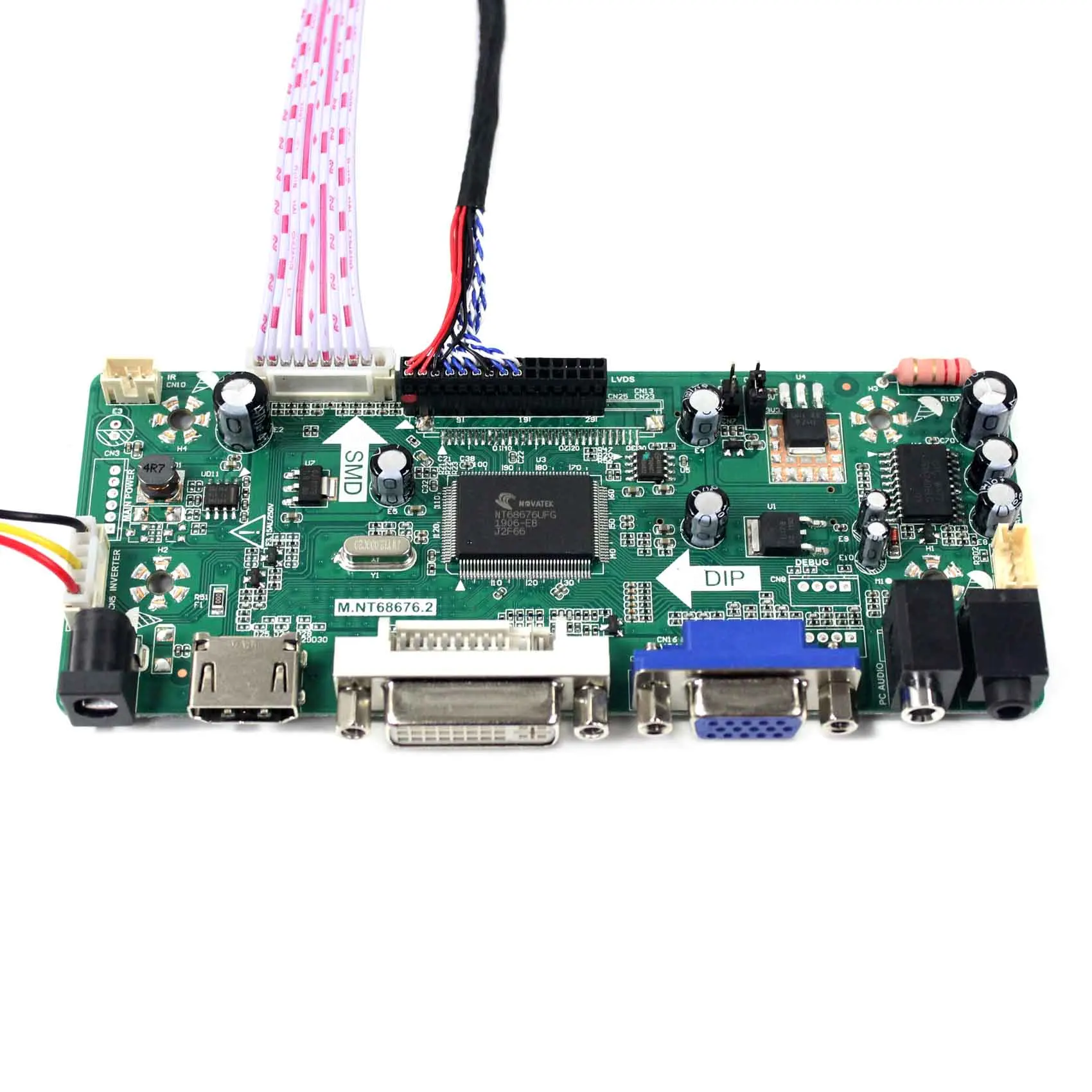

Плата ЖК-контроллера:

HDMI DVI VGA Аудио ЖК-плата для LVDS интерфейс ЖК-экран

Входной адаптер питания: 12 В постоянного тока более 3 А.

Поставляется в режиме ожидания, когда не входной сигнал

Модель в режиме ожидания <1 Вт

Видео вход: HDMI DVI VGA

Аудио вход: HDMI

Аудиовыход: разъем динамика

OSD: яркость контрастность Авто язык и так далее

Язык: Английский Французский Немецкий Испанский итальянский и так далее

Размер платы: 125 мм x 58 мм x 17 мм

10,4 "VS104T-003A 1024X76 8 ЖК-дисплей Экран:

Режим отображения IPS, обычно черный, трансмиссионный

Разрешение 1024RGB)× 768

Контур Размеры 225,8 × 174,3 × 5,6 (H×V×D)

Область отображения 211,2 × 158,48 (H×V)

Яркость 500 кд/м² (Typ.)

Контрастность 700:1 (Typ.) (ТМ)

Угол обзора 85/85/85 (Typ.)(CR≥ 10) [влево/вправо/вверх/вниз]

Интерфейс сигнала LVDS (1 ch, 6/8-bit) , разъем, 30 контактов

Подсветка WLED

Вход Напряжение 3,3 Вольт постоянного тока (тип.)

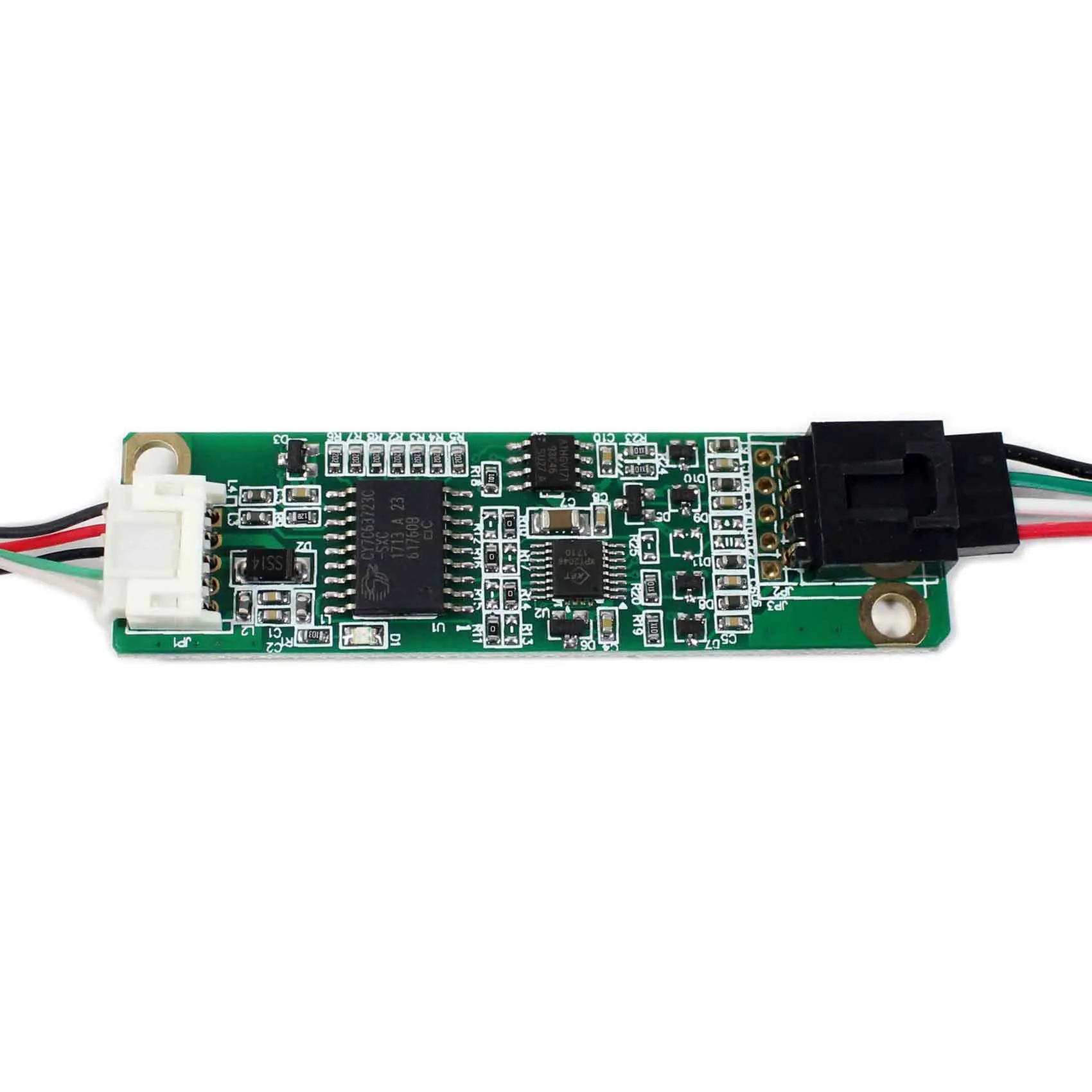

Описание сенсорной панели:

Контроллер USB типа

Размер: 71 мм x 20 мм x 10 мм

Требования к мощности D.C.+ 5 В (100мА типичный, 50мв пик до пика максимальной пульсации и шума)

Рабочая температура от 0 до 50 °C

Температура хранения от-40 до 80 °C

Относительная влажность 95% при 60 °C

Интерфейс USB 1,1 и 2,0

Разрешение 2048 × разрешение 2048

Скорость передачи данных USB Модель: макс. 160 точек/сек

Время отклика Макс. 20 мс

Соединительный кабель 6 'экранированный кабель с USB-A разъемом для usb-порта

Официальные утверждения FCC-B , CE, не зависит от EMI от других почти и других устройств отображения

EMI не зависит от окружающей среды EMI

Сопротивление панели 4 провода резистивная Модель: 200 ~ 900 Ом

Средняя наработка на отказ 200000 часов

PIN1: Y- PIN2: X- PIN3: Y + PIN4: X +

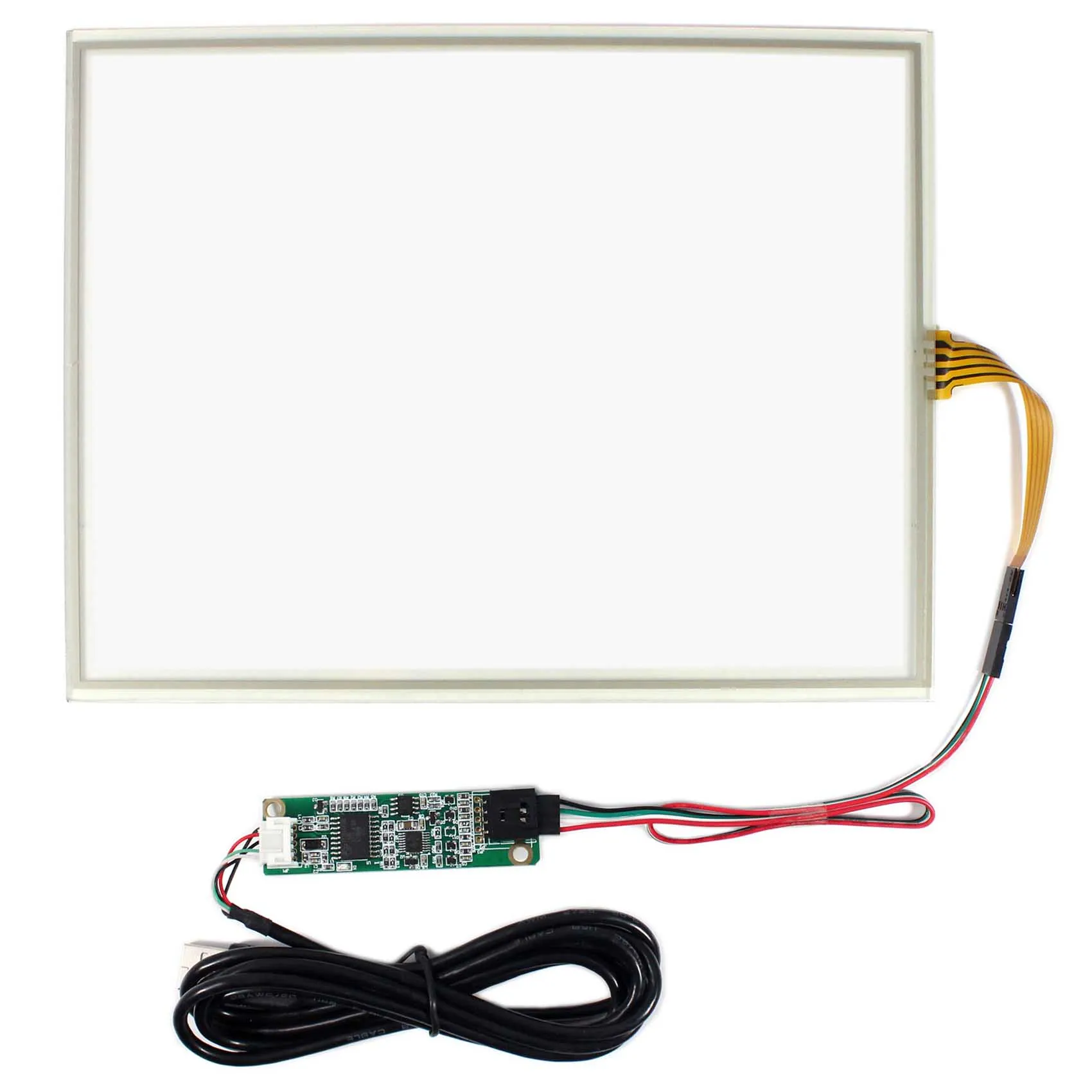

Сенсорная панель

Размер: 224,5 мм x 172,5 мм

Площадь дисплея: 208,2 мм x 155,4 мм

Fpc-коннектор для подключения ЖК-дисплея: 4pin 0,5 мм Шаг площадью контакта.

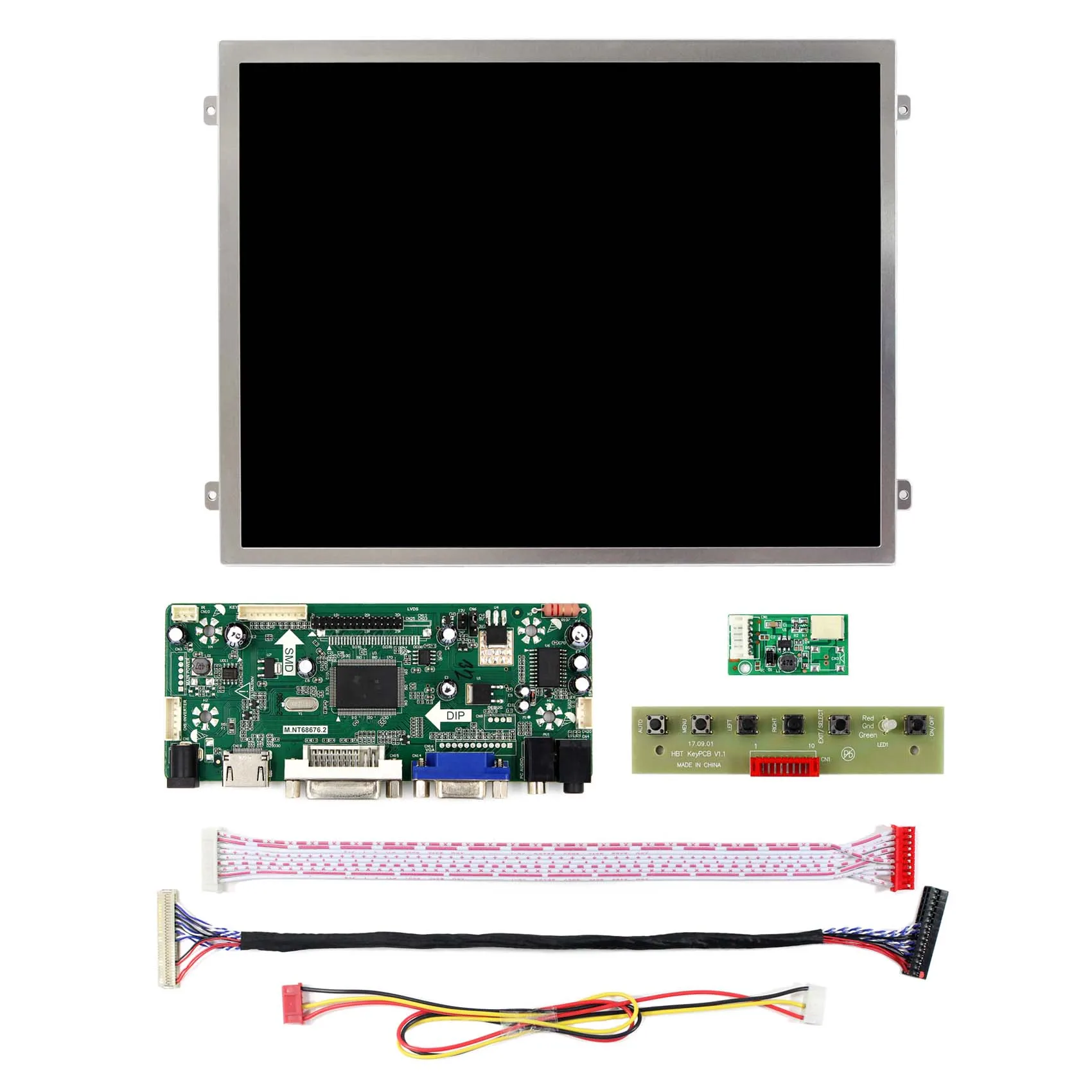

Упаковочный лист 1:

1 × HDMI VGA DVI LCD плата контроллера M.NT68676

1 × 10,4 дюймов VS140T-003A 1024x76 8 IPS ЖК-дисплей Экран

1 × кабель LVDS

1 × доска Inveter

1 × Клавиатура с кабелем

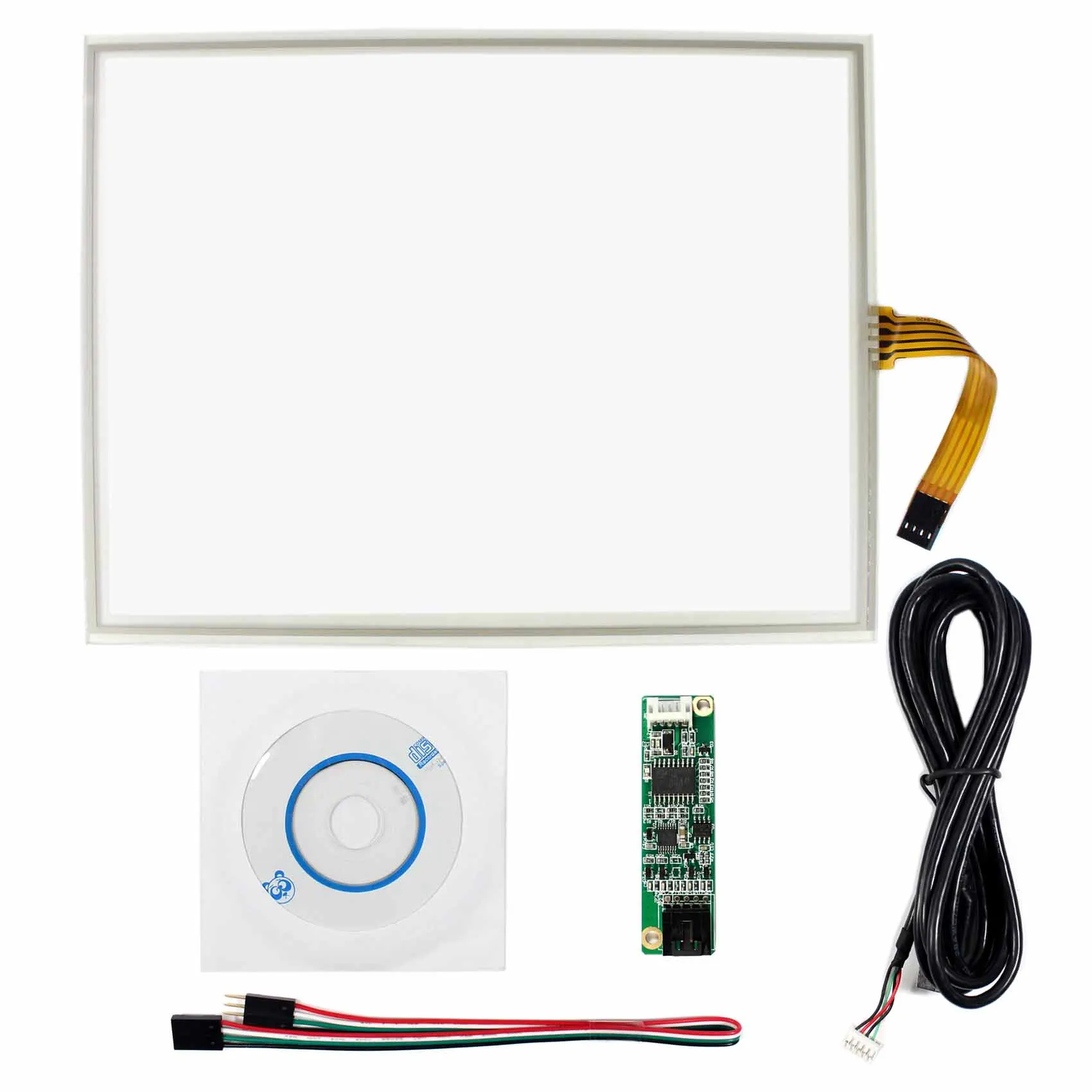

Упаковочный лист 2:

1 × 10,4 дюймов 4-проводной резистивный сенсорный экран Панель Экран VS104TP-A1

1 × 4-х проводной контроллер USB карты

1 × USB кабель

1 × Кабель конвертера

1 × CD (драйвер для сенсорной карты управления с поддержкой LINUX Windows CE XP и Win7)

Установка и внимание:

1.Входное напряжение платы ЖК-контроллера должно быть 12 В постоянного тока (за исключением некоторых досок, которые отмечены необходимостью использования 5 в постоянного тока), ток мощности рекомендуется для 2А или больше 2А. Если вы не уверены, пожалуйста, подтвердите на странице ссылки на покупку или подтвердите с продавцом. (ВАЖНО: если используется неправильный адаптер питания, плата может быть сожжена, поэтому, пожалуйста, позаботьтесь об этом.)

2.Не изменяйте настройки платы контроллера, все платы были установлены с совместимой прошивкой и правильной настройкой, и сигнальный кабель уже подключен на плате. (Контактный разъем кабеля сигнала на плате с отметкой Pin1.)

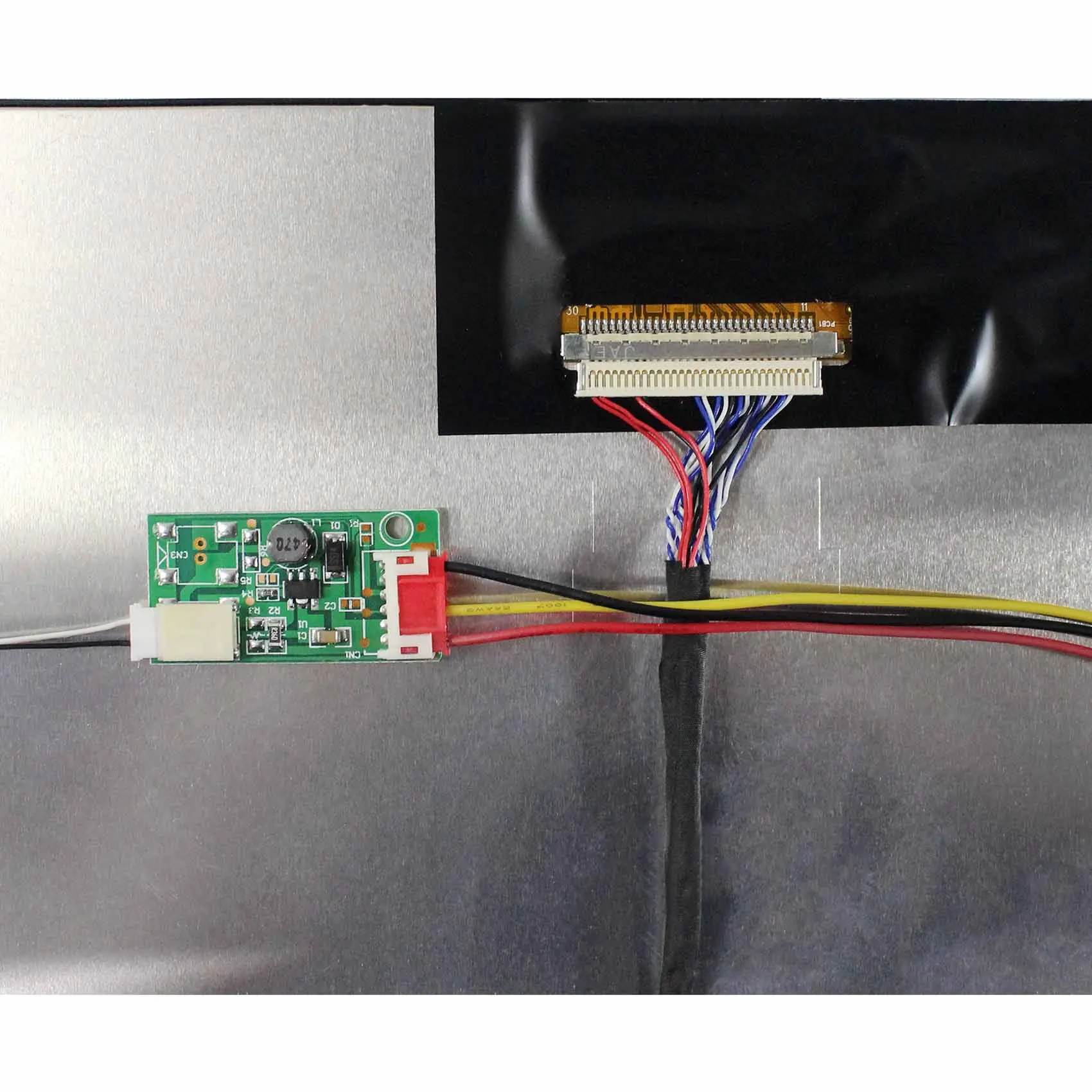

3.Для подключения кабелей см. Изображение ссылки на покупку. (ВАЖНО: если соединение с неправильным направлением, иногда может повредить ЖК-дисплей, поэтому, пожалуйста, позаботьтесь об этом.) Перед включением подтвердите, подключен ли сигнальный кабель между ЖК-экраном и платой контроллера к правильному контакту, И подтвердите, подключен ли экранный кабель задней подсветки к инверторной плате (усилительная плата).

4.После правильного подключения перед включением платы проверьте, не прикасайтесь ли панель к задней стороне ЖК-дисплея или другому проводящему веществу, которое может привести к короткому состоянии платы. Затем введите питание и введите источник сигнала одновременно, экран и плата контроллера будут работать нормально.

5.Если у вас есть какие-либо другие вопросы или проблемы, которые вы не можете решить со следующим «анализом проблем и стрельбой», пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отзывы или оставить спор, мы ответим вам в течение 24 часов, чтобы решить проблему или вернуть вам деньги, если это не может быть исправлено.

6.Когда вы свяжитесь с нами, пожалуйста, предоставьте следующую информацию по фотографиям для анализа:

А.Имя типа экрана. (Сделайте фотографию ярлыка на задней стороне экрана)

B.Все ваши условия подключения, особенно для сигнального кабеля к разъему панели. (Сфотографируйте их.)

C.Спецификации Вашего адаптера питания. (Сфотографируйте спецификации адаптера питания. Этикетка)

7.Когда вы возвращаете один товар на склад, это иногда означает, что его выкинут. Вероятность рециркуляции очень, очень низкая. Таким образом, чтобы защитить нашу окружающую среду, мы надеемся, что вы сможете провести анализ или связаться с продавцом, прежде чем вернуть этот продукт. Большое спасибо.

8.Надеюсь, вы получите полезный продукт и оставите нам положительные отзывы, спасибо.
