ЖК-плата, HD-MI, DVI, VGA, совместима с M170ETN01.1, WYD170SKD-01, для аркадного монитора A1UP, CD170A54-01, DV170YGM-N10

HDMI DVI VGA Аудио ЖК-плата работает для ЖК-экрана интерфейса LVDS

Входной адаптер питания: 12 В постоянного тока более 3 А.

Поставляется в режиме ожидания, когда нет входного сигнала

Модель в режиме ожидания <1 Вт

Видеовход: HDMI DVI VGA

Аудиовход: HDMI

Аудиовыход: разъем динамика

OSD: яркость, контраст, автоязык и т. д.

Язык: английский, французский, немецкий, испанский, итальянский и т. Д.

Размер платы: 125 мм x 58 мм x 17 мм

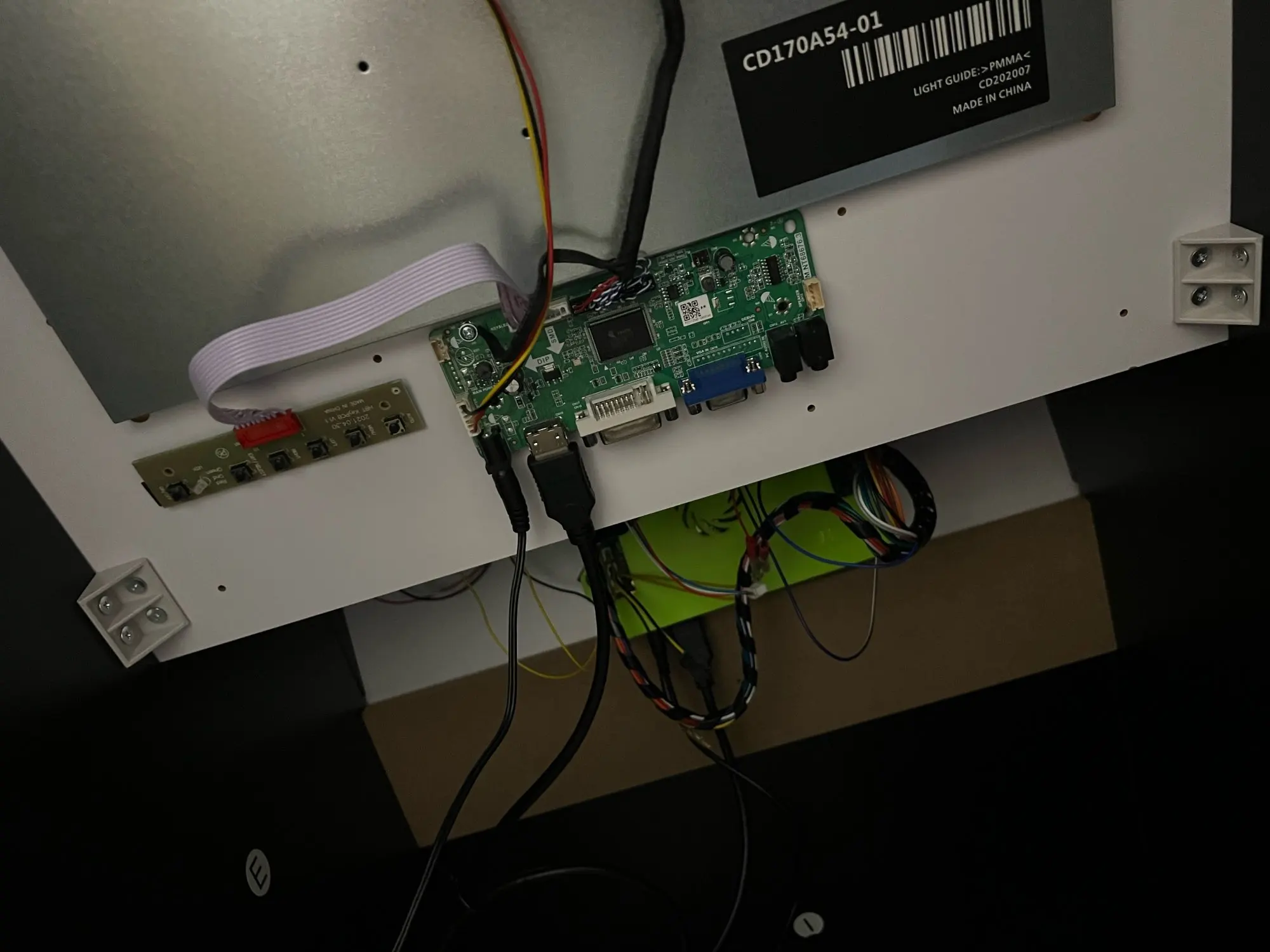

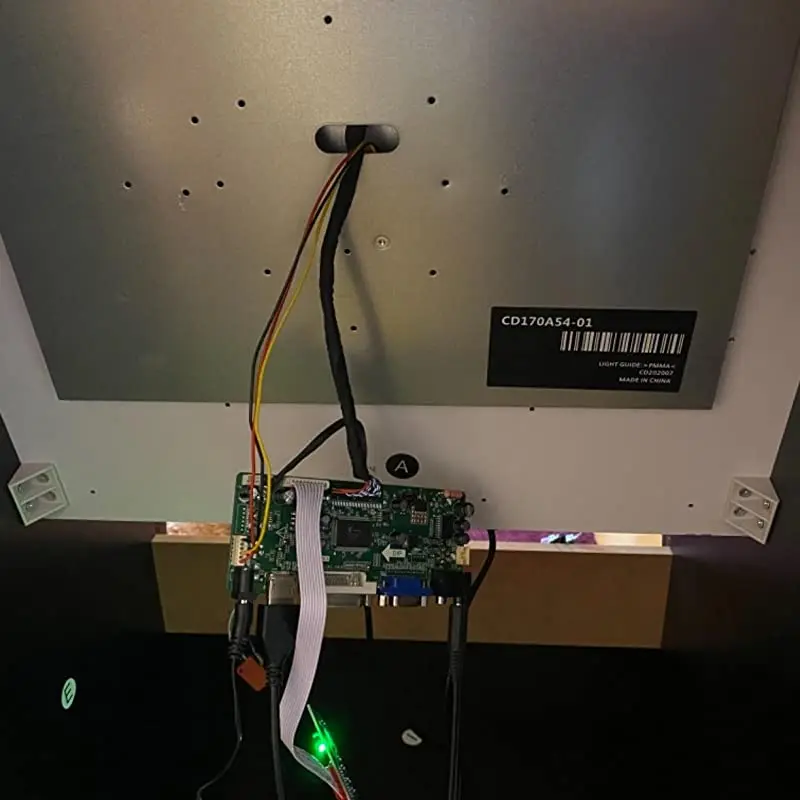

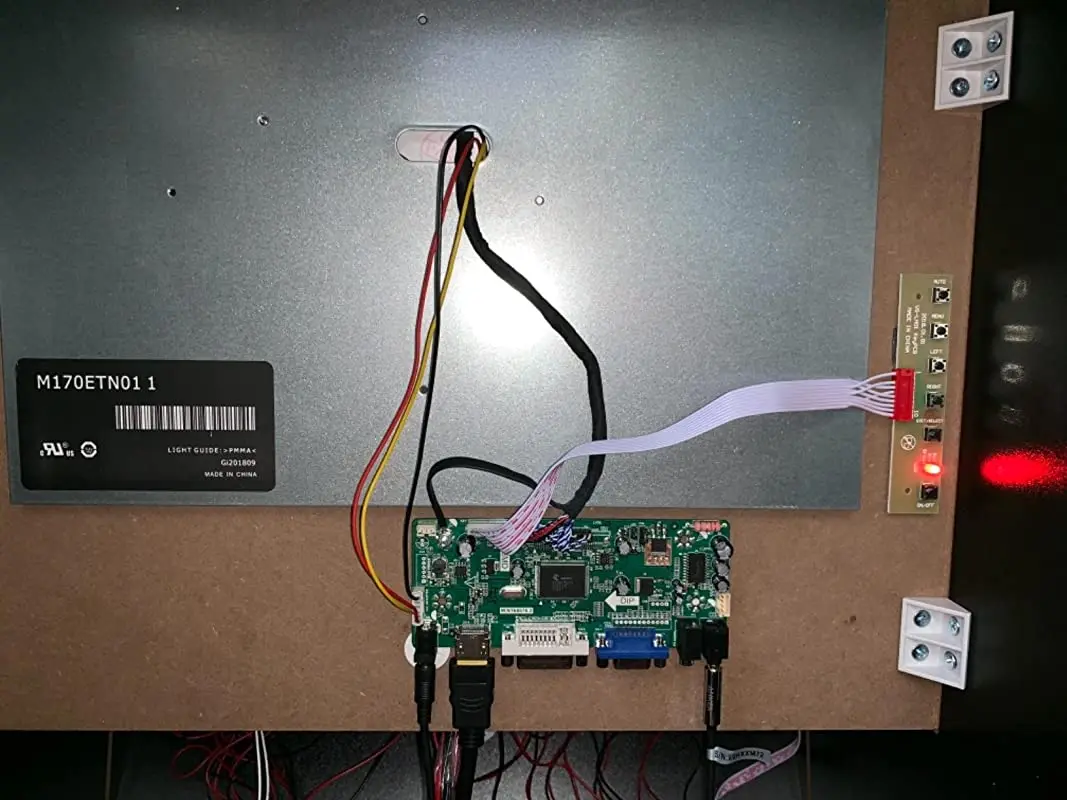

1-LCD плата контроллера 1280x1024 подходит для Arcade 1up M170ETN01.1 WYD170SKD-01 CD170A54-01 DV170YGM-N10,

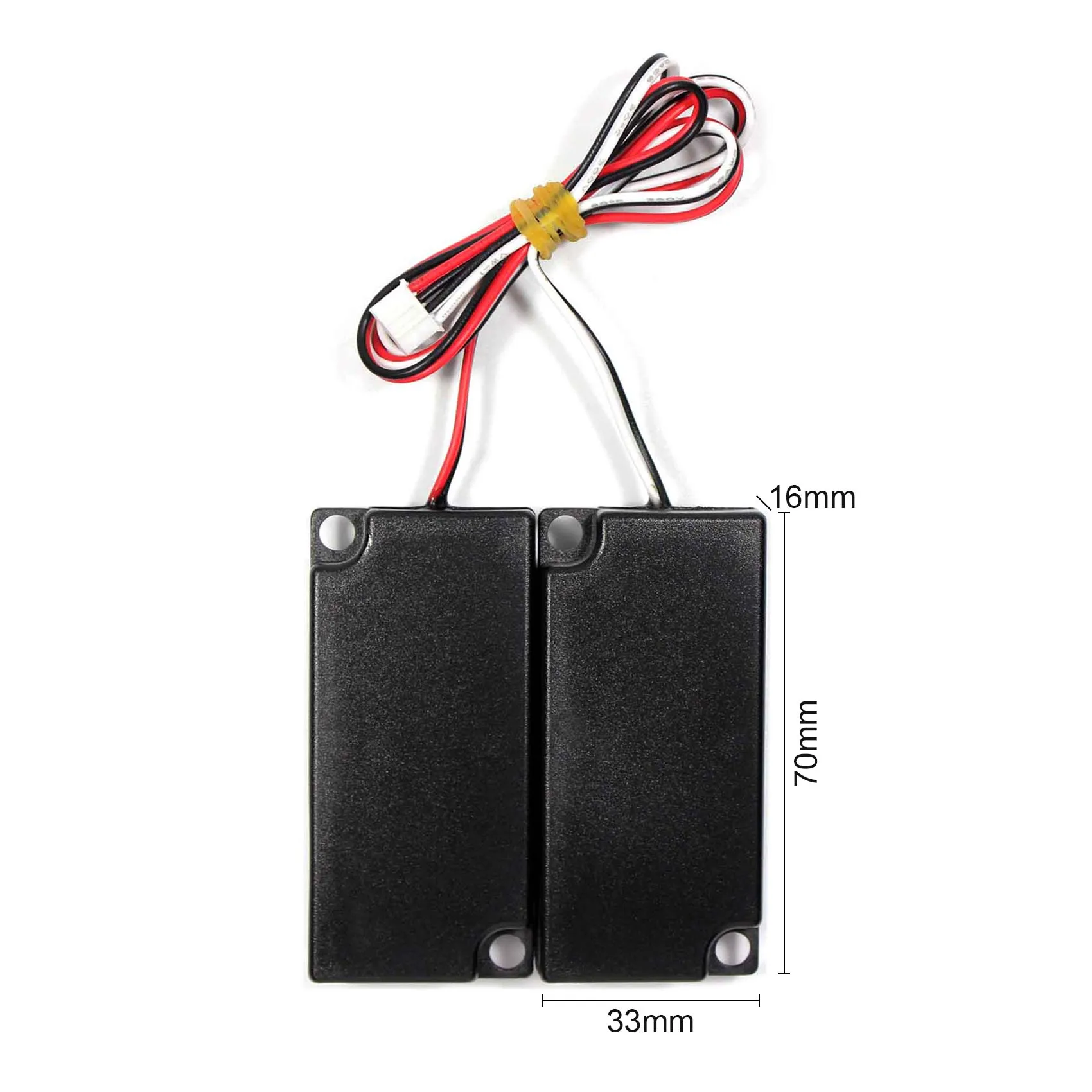

Описание динамика:

Размер 70 (Ш) × 33 (в) × 15 (Д) мм

Магнит 12,5 (Ш) × 2 (В) мм

Номинальная мощность 2,0 Вт (макс 3 Вт)Нормальный импедас 8 Ом

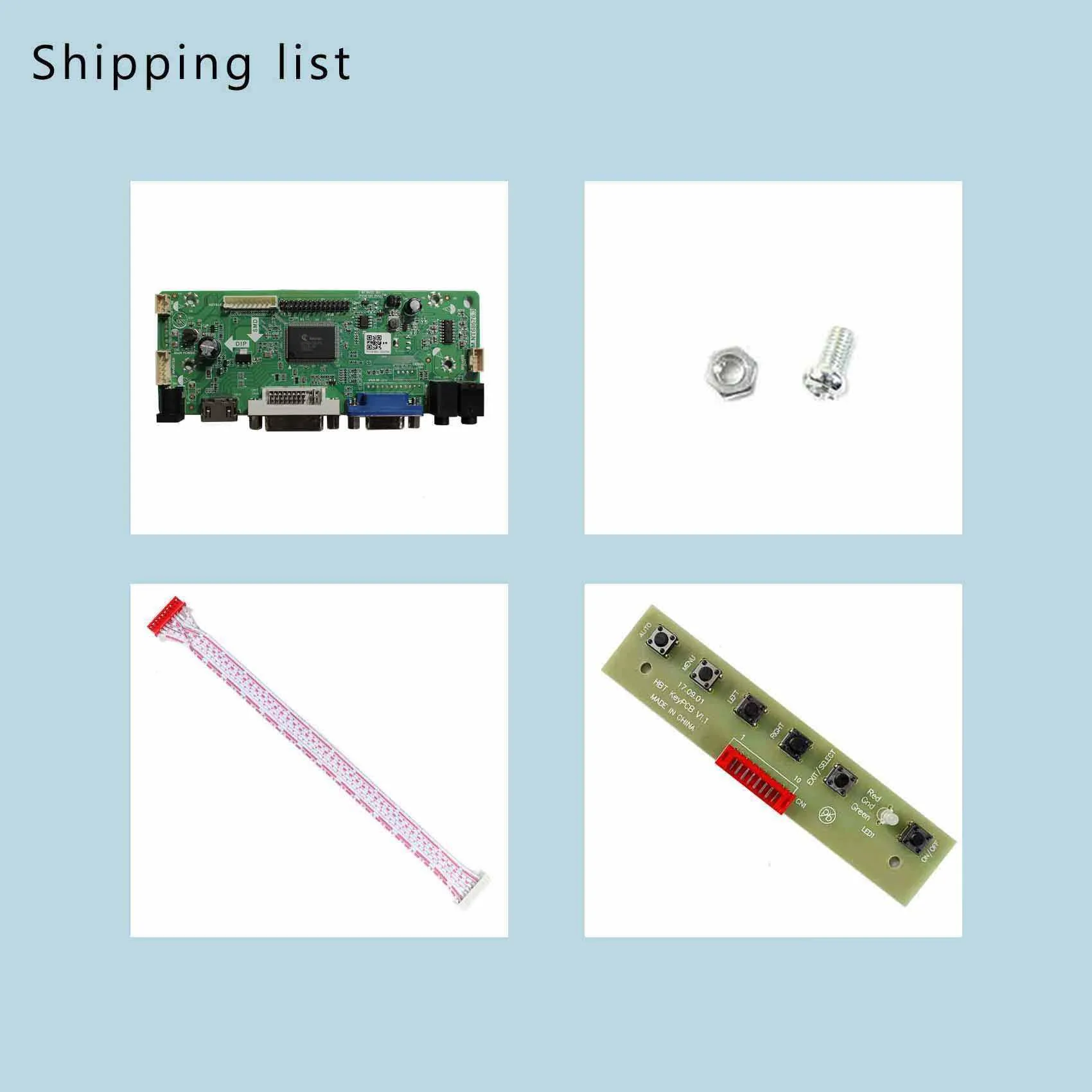

Упаковочный лист 1:

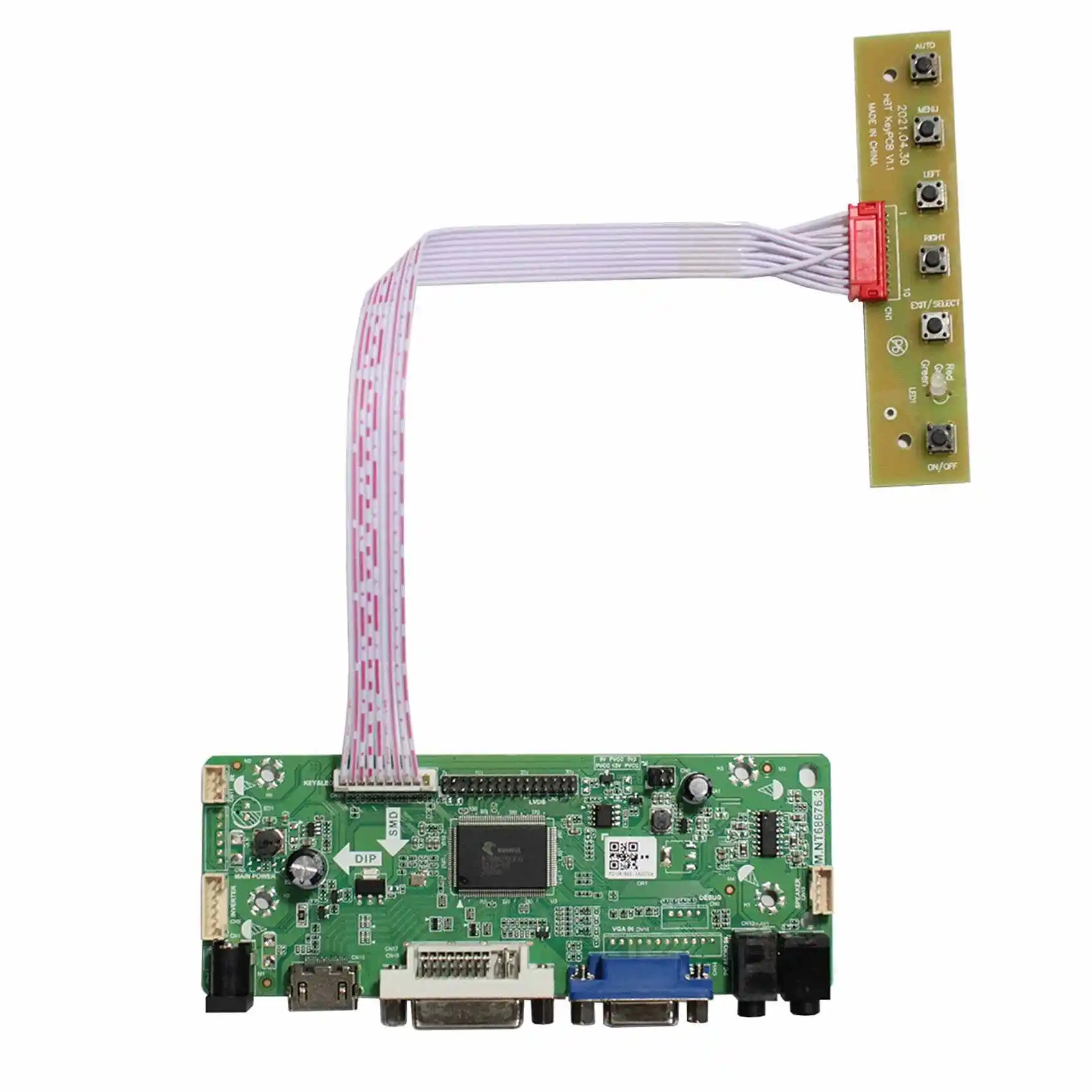

1 х HDMI VGA DVI LCD плата контроллера M.NT68676

1 × винт и Гайка для GND соединения

1 клавиатура с кабелем

Упаковочный лист 3:

1 × 8 Ом 2 Вт Размер динамика 70 мм * 33 мм * 15 мм PIC-3370

Установка и внимание:

1.Входное напряжение платы контроллера ЖК-дисплея должно быть 12 В постоянного тока (за исключением некоторых плат, на которых указана необходимость использования 5 в постоянного тока), ток питания рекомендуется составлять 2 А или больше 2 А. Если вы не уверены, пожалуйста, подтвердите на странице ссылки на покупку или свяжитесь с продавцом. (ВАЖНО: при использовании неправильного адаптера питания плата может быть сгорела, поэтому, пожалуйста, позаботьтесь об этом.)

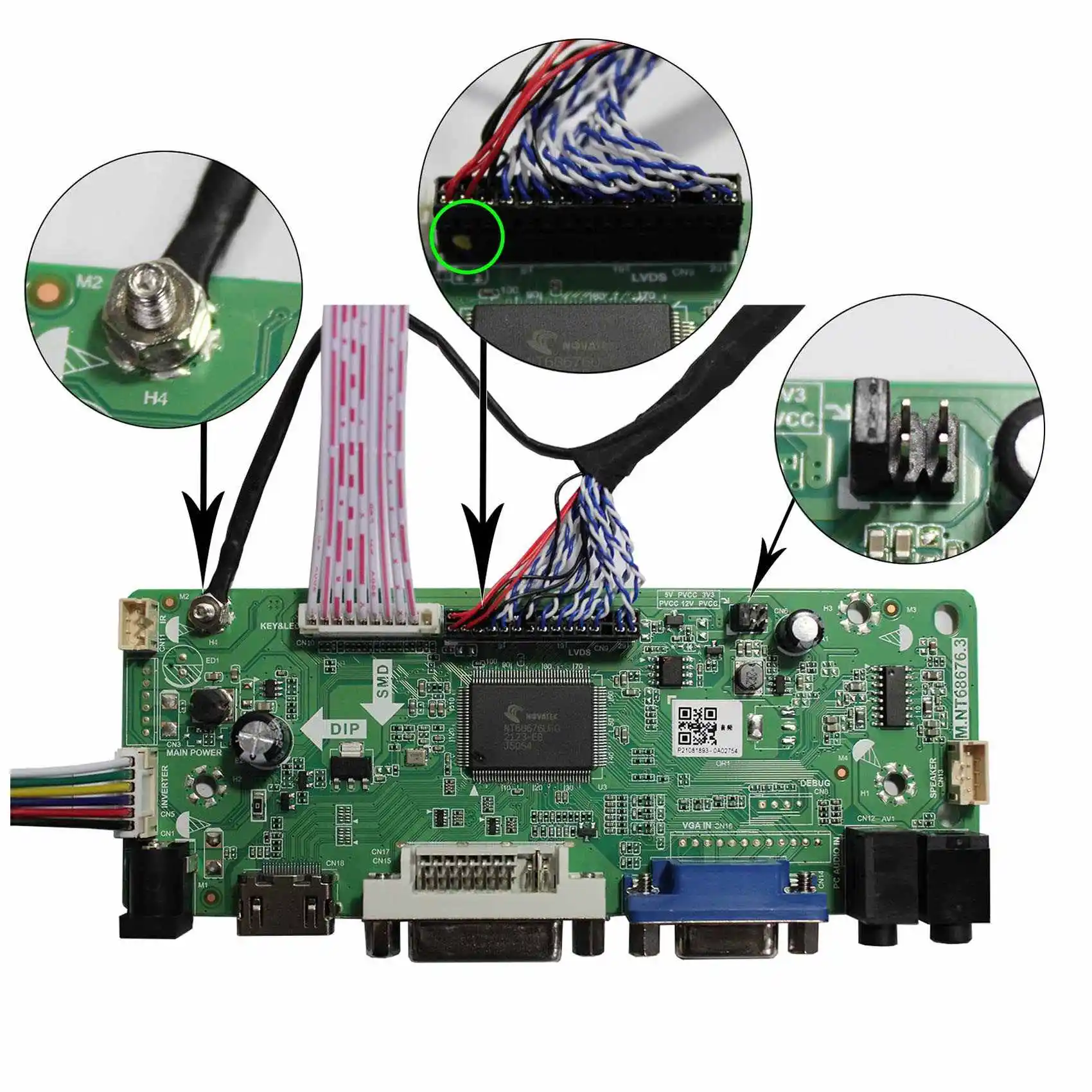

2.Не меняйте настройки платы контроллера, все платы были настроены с совместимой прошивкой и правильными настройками, а сигнальный кабель уже подключен к плате. (Сигнал контактный разъем кабеля на плате с отметкой Pin1.)

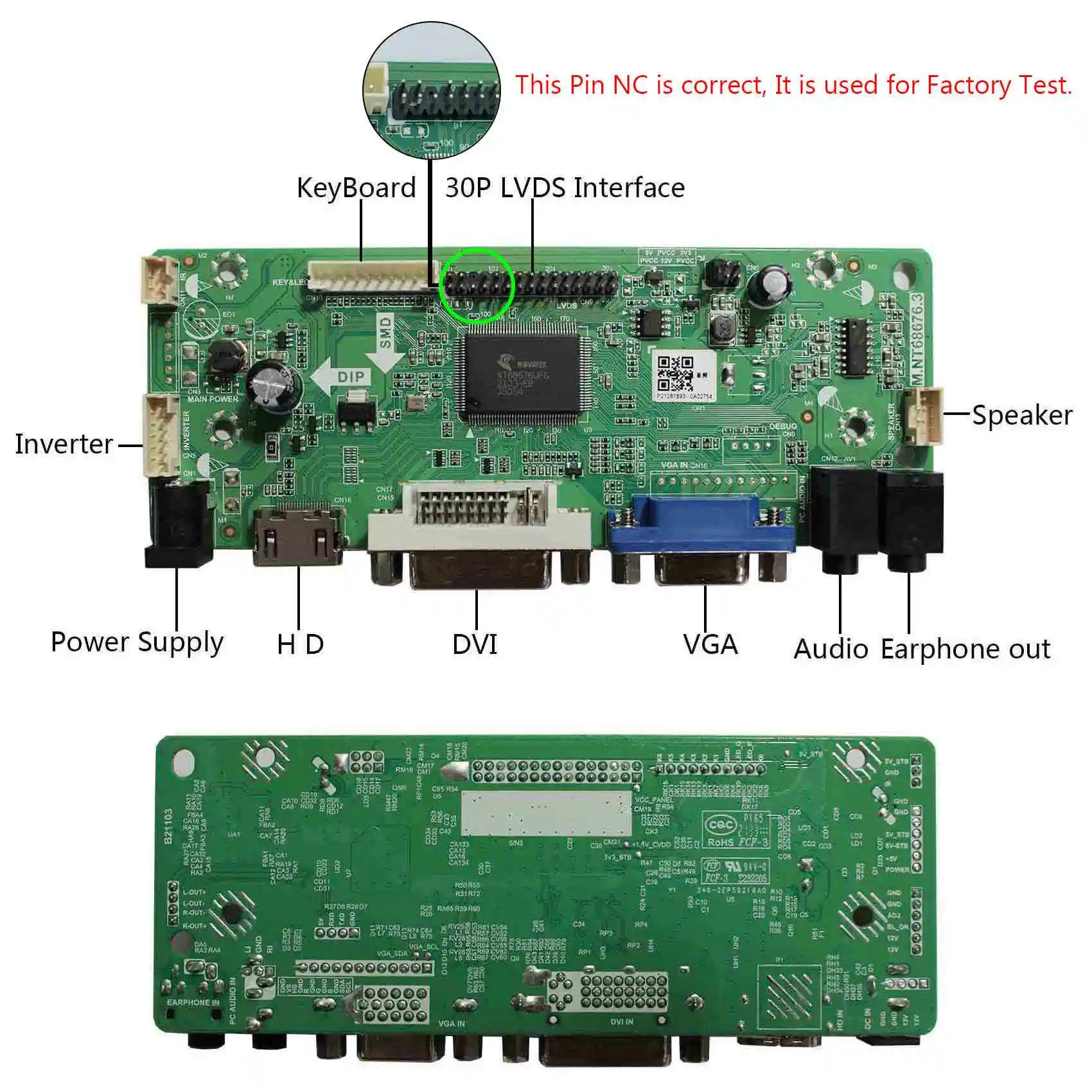

3.Для подключения кабелей см. Изображение по ссылке покупки. (ВАЖНО: при неправильном подключении к ЖК-дисплею иногда может быть поврежден, поэтому обратите на это внимание.) Перед включением убедитесь, что сигнальный кабель между ЖК-экраном и платой контроллера подключен к нужному контакту, И убедитесь, что кабель задней подсветки экрана подключен к плате инвертора (Плата усилителя).

4.После правильного подключения перед включением платы убедитесь, что плата не прикасается к задней стороне панели ЖК-дисплея или другому проводящему веществу, что может привести к срыву платы. Затем одновременно введите питание и источник сигнала, экран и плата контроллера будут нормально работать.

5.Если у вас есть какие-либо другие вопросы или проблемы, которые вы не можете решить следующим образом: «анализ неисправностей и стрельба», пожалуйста, свяжитесь с нами, прежде чем оставлять отзывы в или открывать спор, мы ответим вам в течение 24 часов, чтобы решить проблему или вернуть вам деньги, если это невозможно исправить.

6.При обращении к нам, пожалуйста, предоставьте следующую информацию по фотографиям для анализа:

А.Ваш тип экрана. (Сфотографируйте заднюю наклейку экрана)

Б.Все ваши условия подключения, особенно для сигнального кабеля к разъему панели. (Сфотографируйте их.)

C.Спецификация вашего адаптера питания. (Сделайте фото спецификации адаптера питания. Этикетка)

7.Когда вы возвращаете один товар на склад, это иногда означает выбросить его. Вероятность переработки очень и очень низкая. Чтобы защитить нашу окружающую среду, мы надеемся, что вы сможете потратить время на анализ или связаться с продавцом, прежде чем вернуть этот товар. Большое спасибо.

8.Надеемся, что вы получите полезный товар и оставите положительотзывы в, спасибо.
