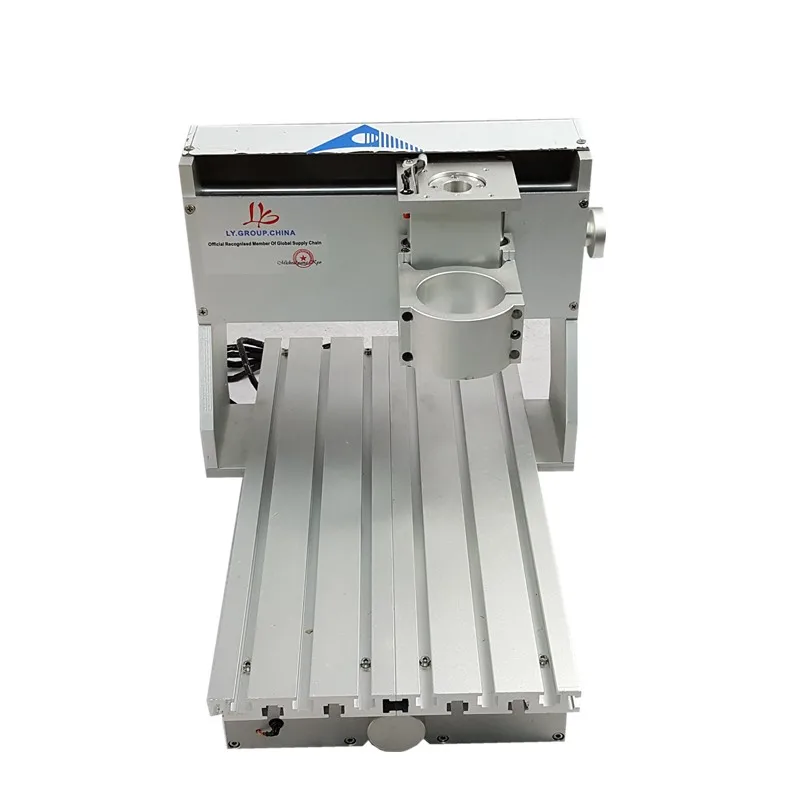

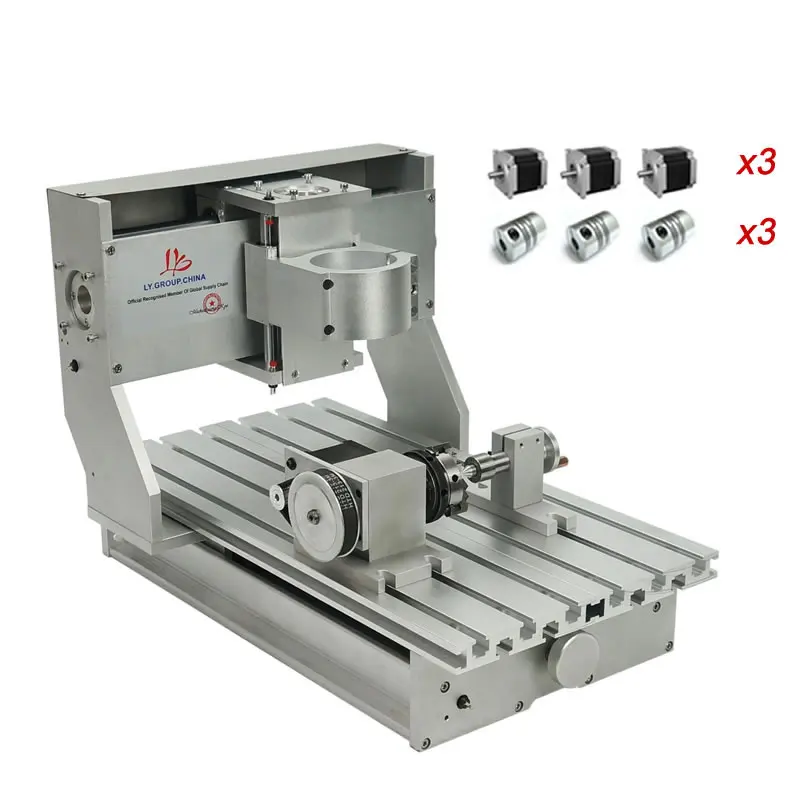

Гравировальный фрезерный станок с ЧПУ 3020, 3 оси, 4 оси, концевые переключатели с шаговыми двигателями Nema23
Professional BGA-CNC Store - Надежность 91%
Более 925 подписчиков, дата открытия магазина 12.09.2013
- Положительные оценки: 92% (134)
- Соответствие описанию: 92%
- Отвечает на сообщения: 90%
- Скорость отправки: 90%
Последнее обновление: 20.05.2022

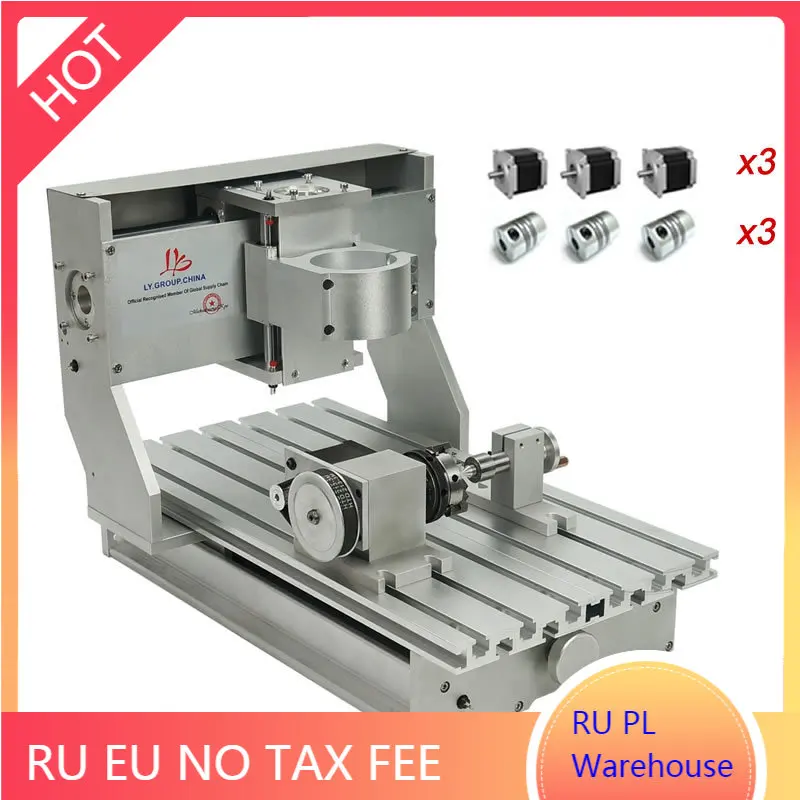

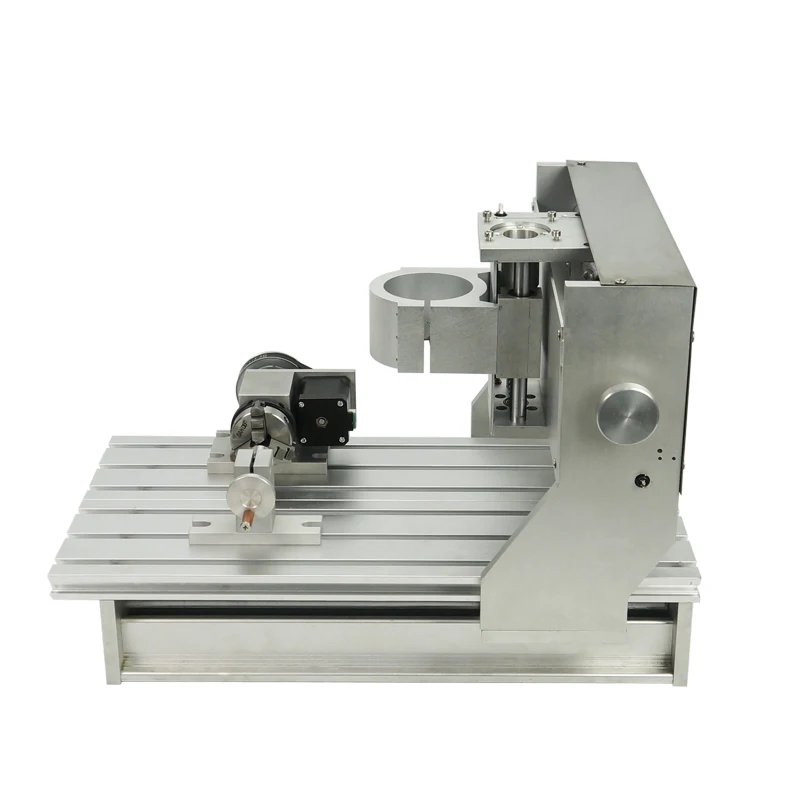

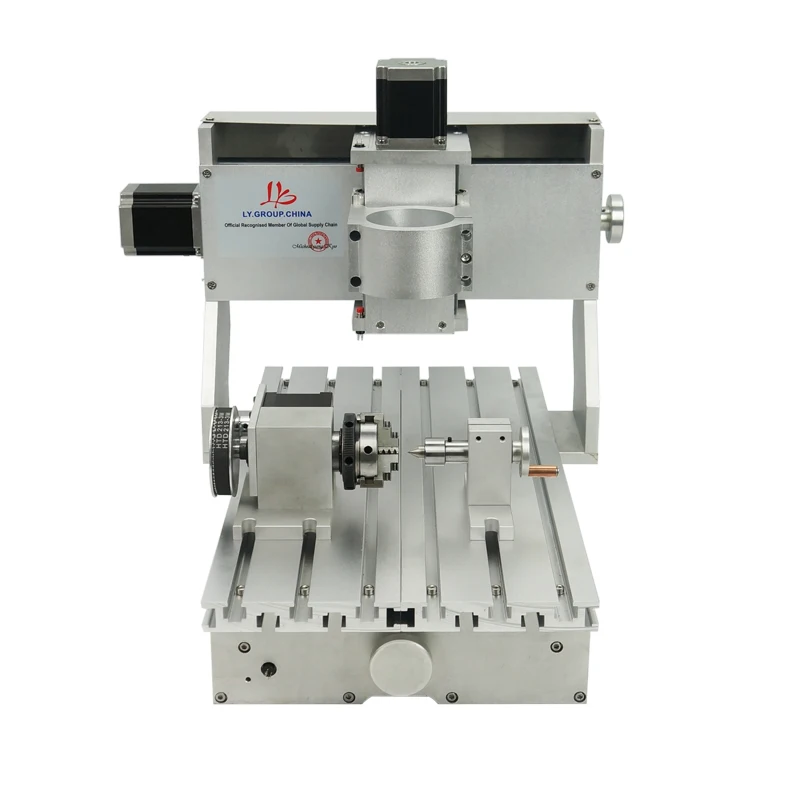

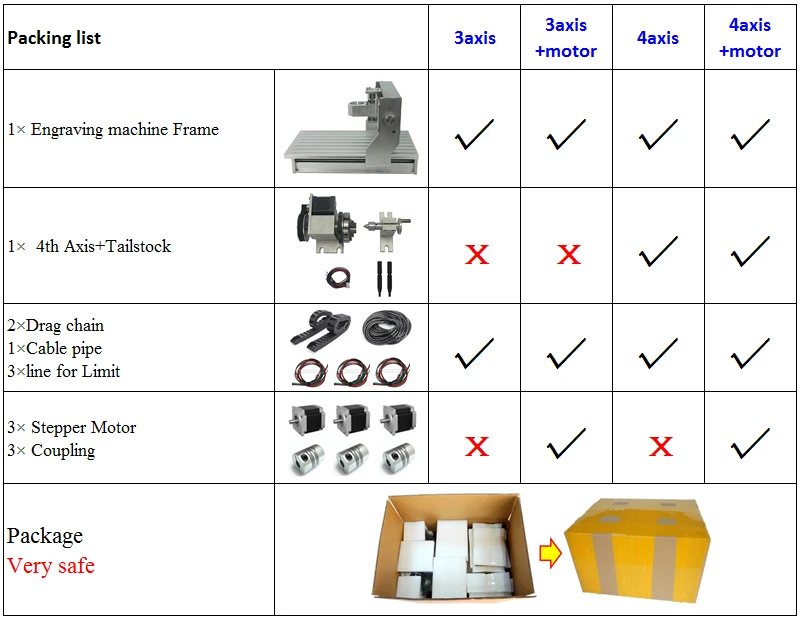

Данная рамка имеет 4 версии:

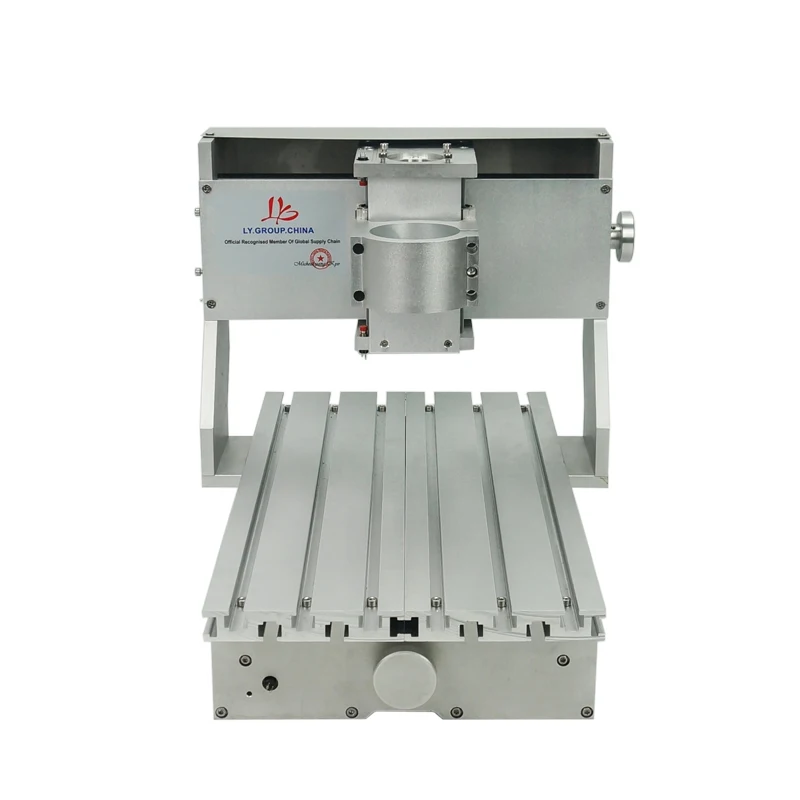

1:3 осиБезШаговые двигатели и муфты
2:3 осиСШаговые двигатели(Nema23 57 мм)И муфты

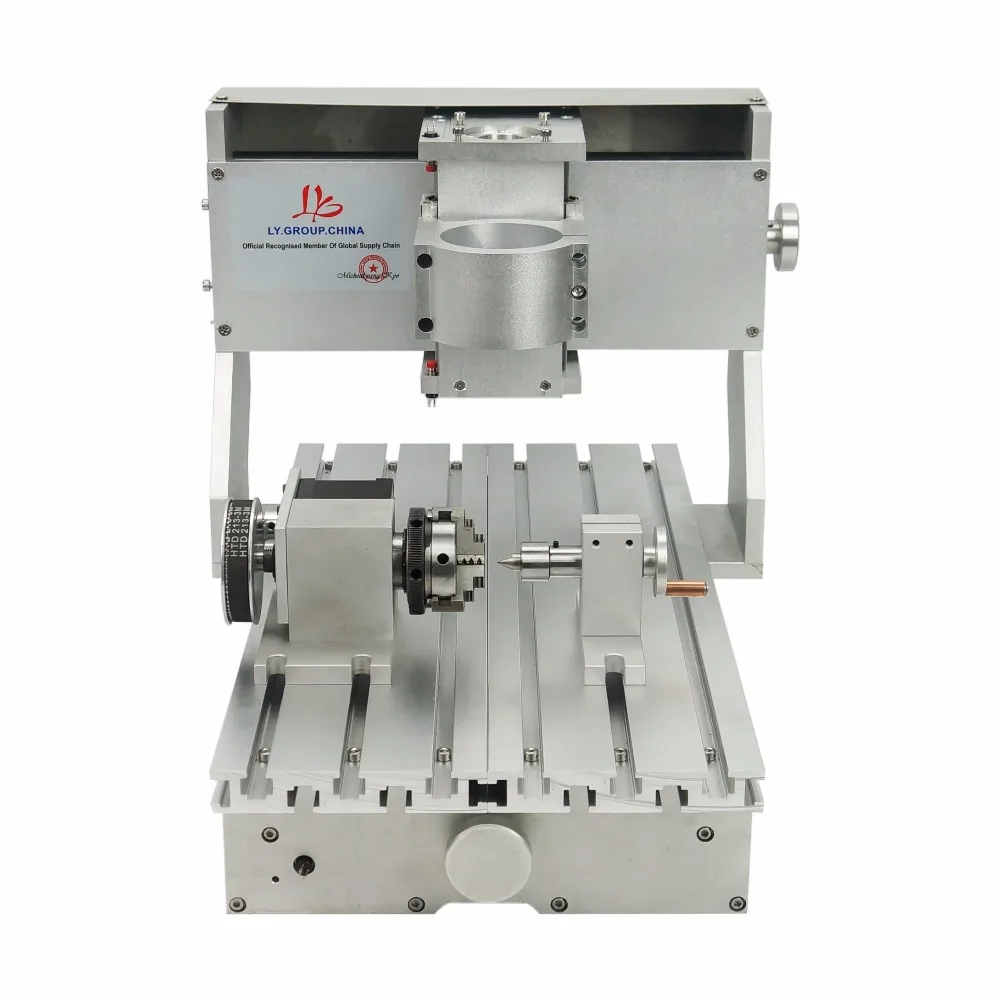

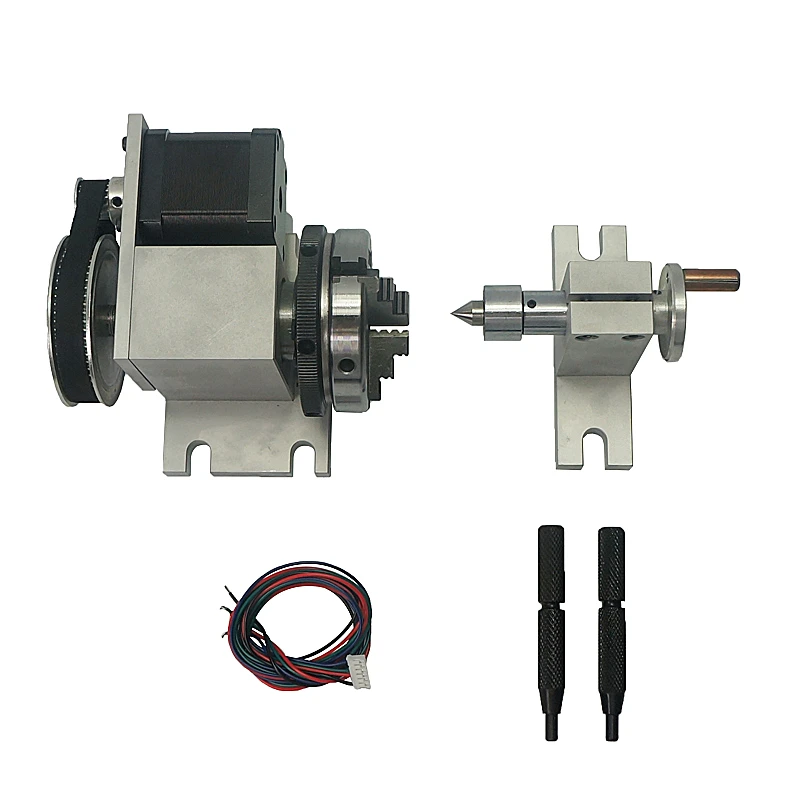

3:4 осиБезШаговые двигатели и муфты
4:4 осиСШаговые двигатели(Nema23 57 мм)И муфты

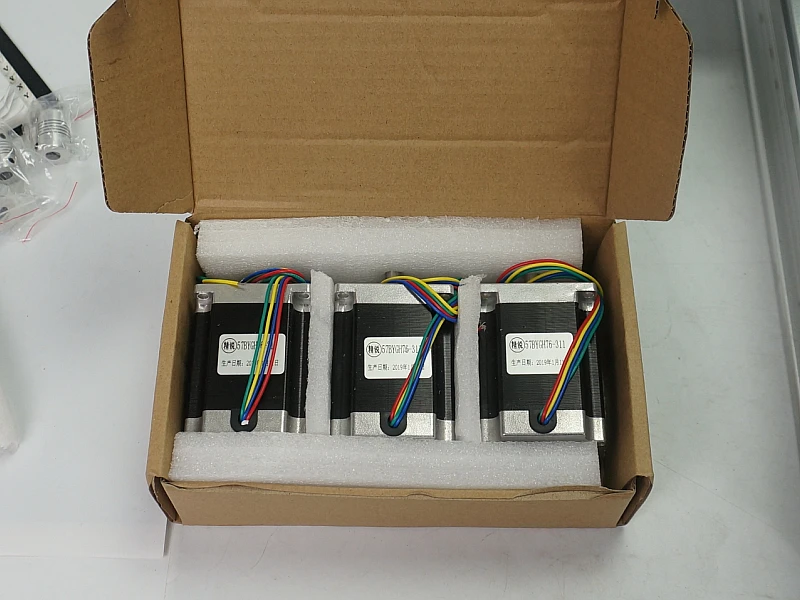

Характеристики шаговых двигателей:
Модель: 56*56*56 мм
Ток: 3А
Выходной крутящий момент: 1.5нм
Длина двигателя: 56 мм (ручное измерение, возможна погрешность)
Длина выходного вала: 23 мм
Диаметр выходного вала: 8 мм
Режим выходного вала: выходной вал одиночный выходной вал
Метод проводки: двухфазный четырехпроводной провод (Красный A, зеленый C, желтый B, синий D)
Параметры данной оправы:
Размеры машины:
510 × 400 × 370 мм

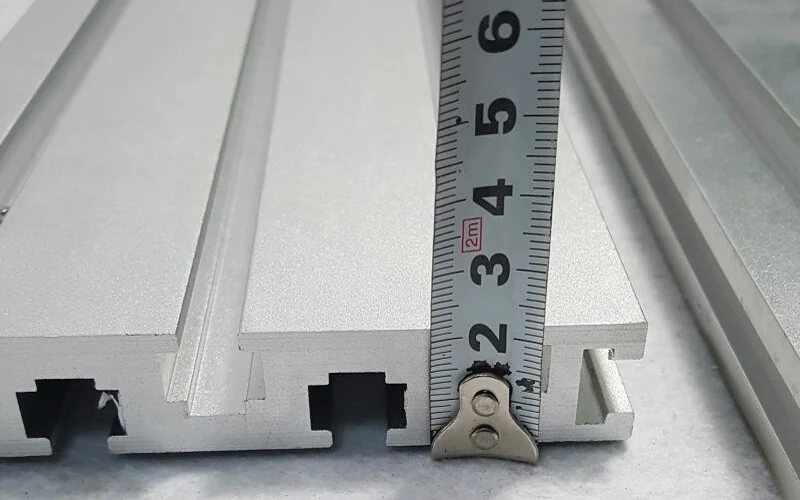

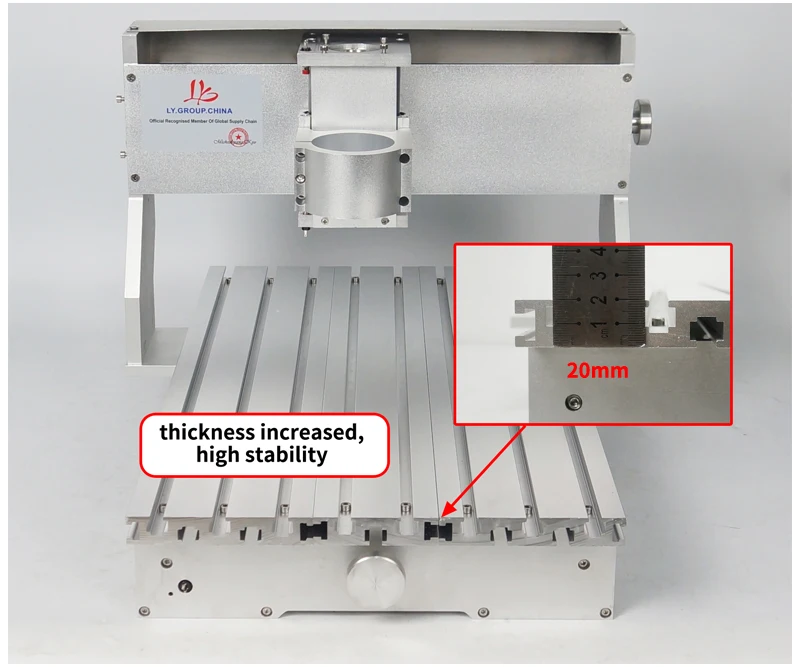

Материал стойки:
6061 и 6063Жесткий алюминиевый сплав (Уникальные и специализированные экструзионные профили, Let co
Нтерфейтеры гномы.)

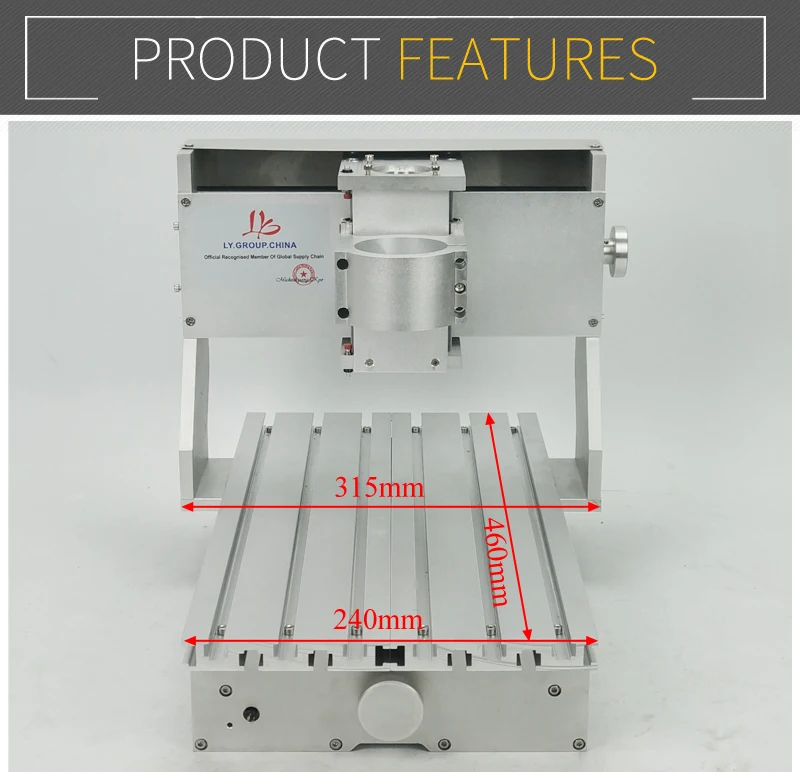

Область гравировки:
300x200 мм

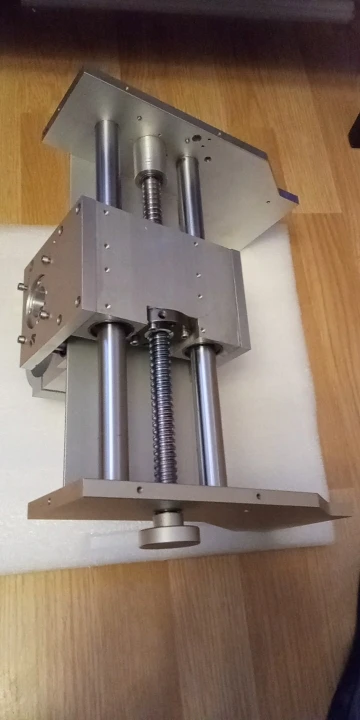

Ход оси Z:
60 мм, глубина гравировки зависит от длины кромки инструмента)
Допустимая толщина материала:
≤ 70 мм

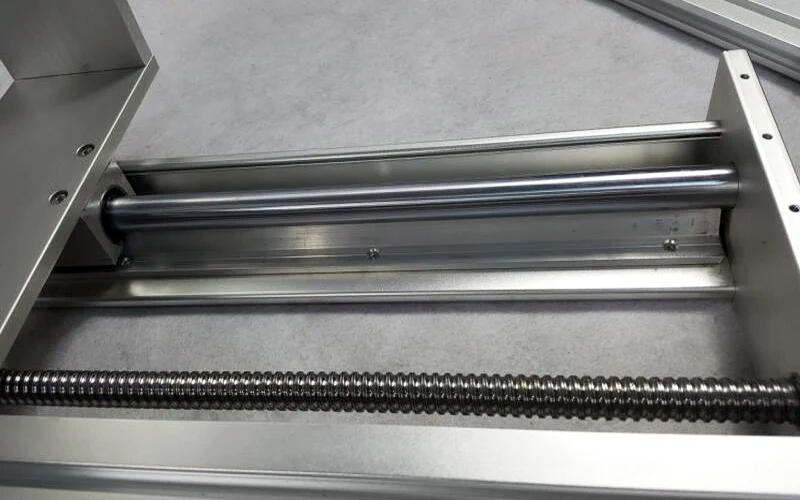

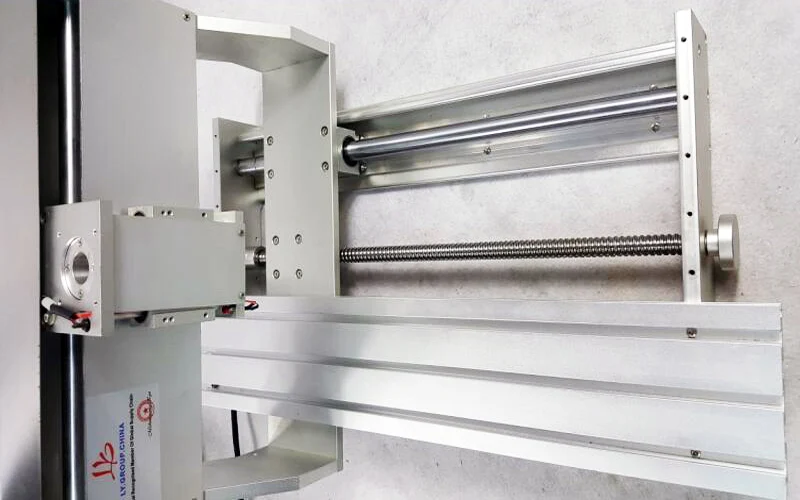

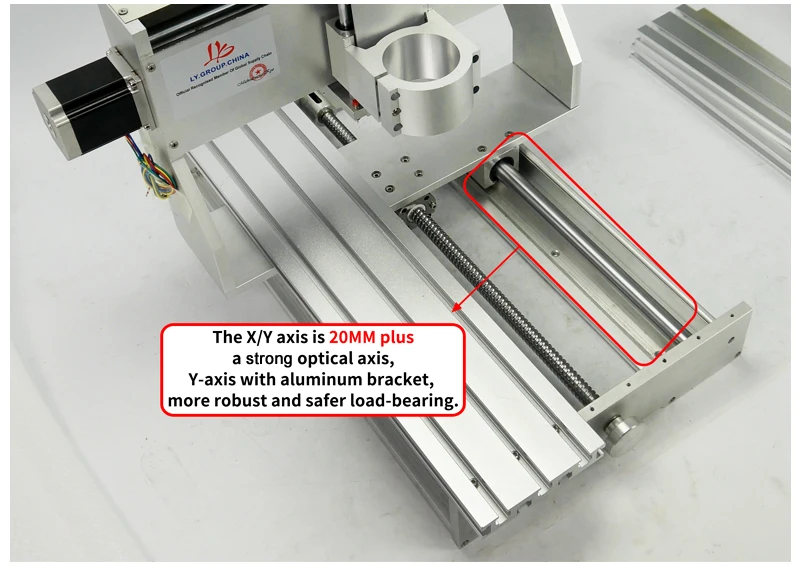

Тип рельса:
Хромированный вал + поддерживаемая направляющая

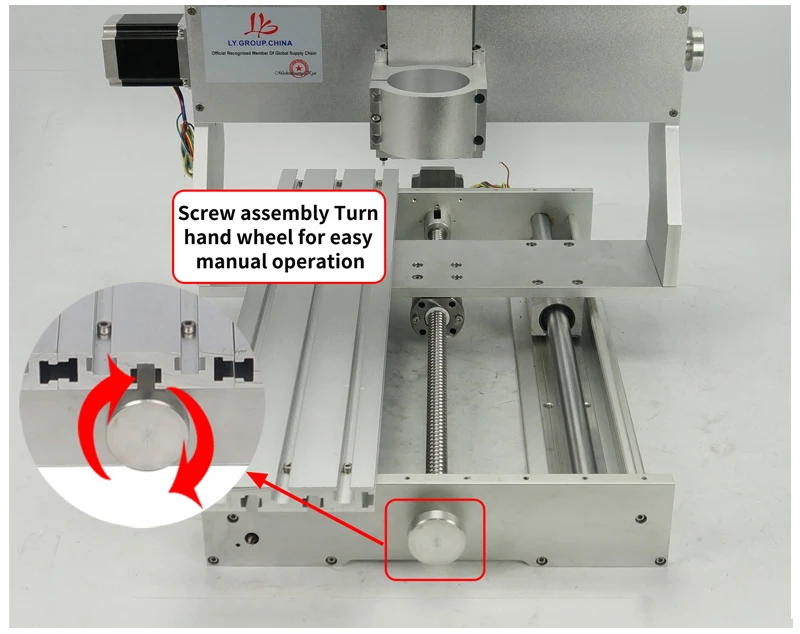

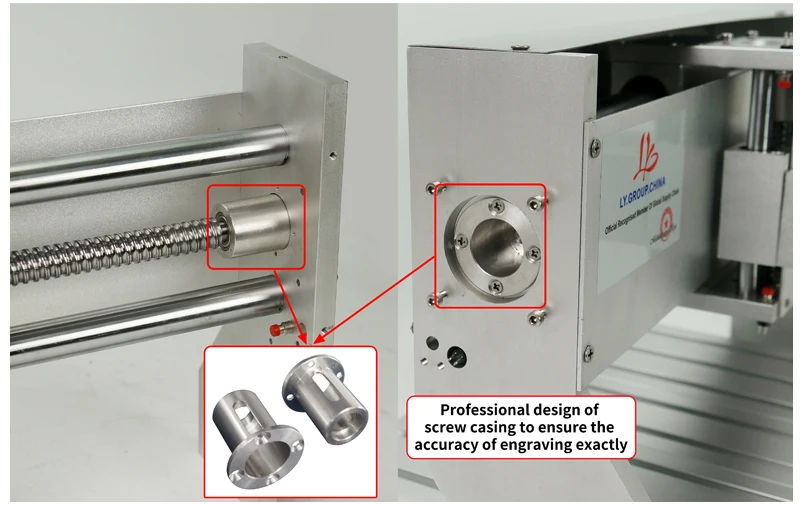

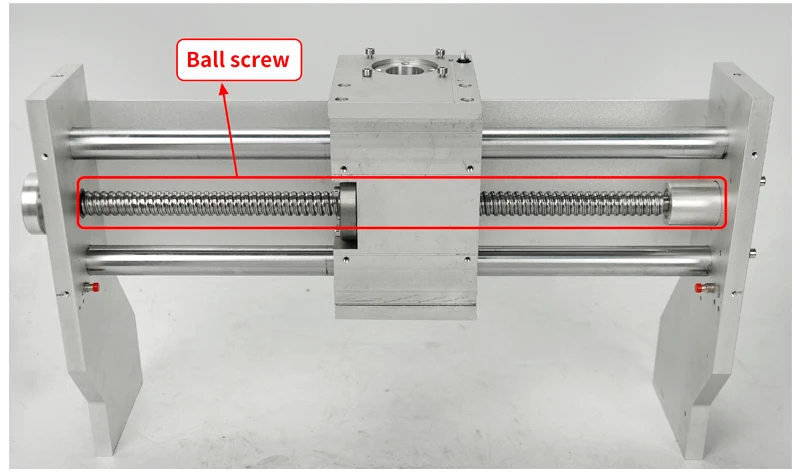

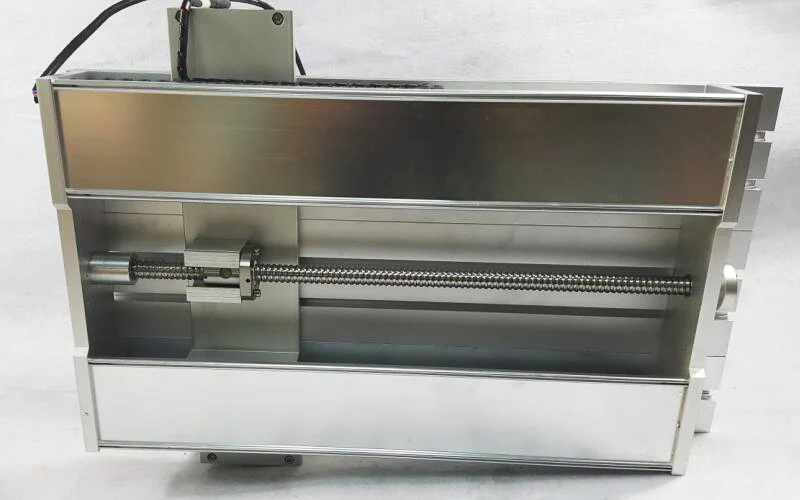

Тип винта:
Шариковый винт XY is 1605, шариковый винт Z is 1204
Диаметр шпиндельного двигателя
65 мм

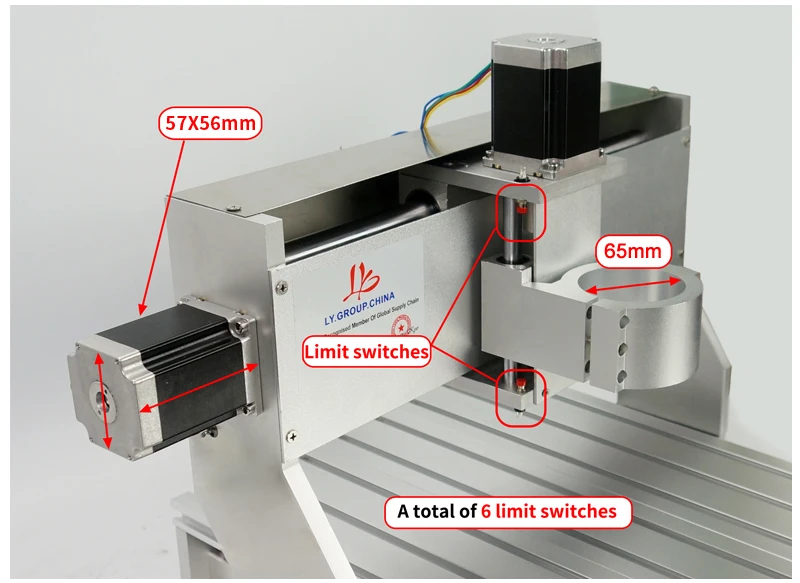

Размер шагового двигателя
57 мм без двигателя или с двигателем
Точность повторного позиционирования:
0,02 мм
Вес нетто:
20 кг

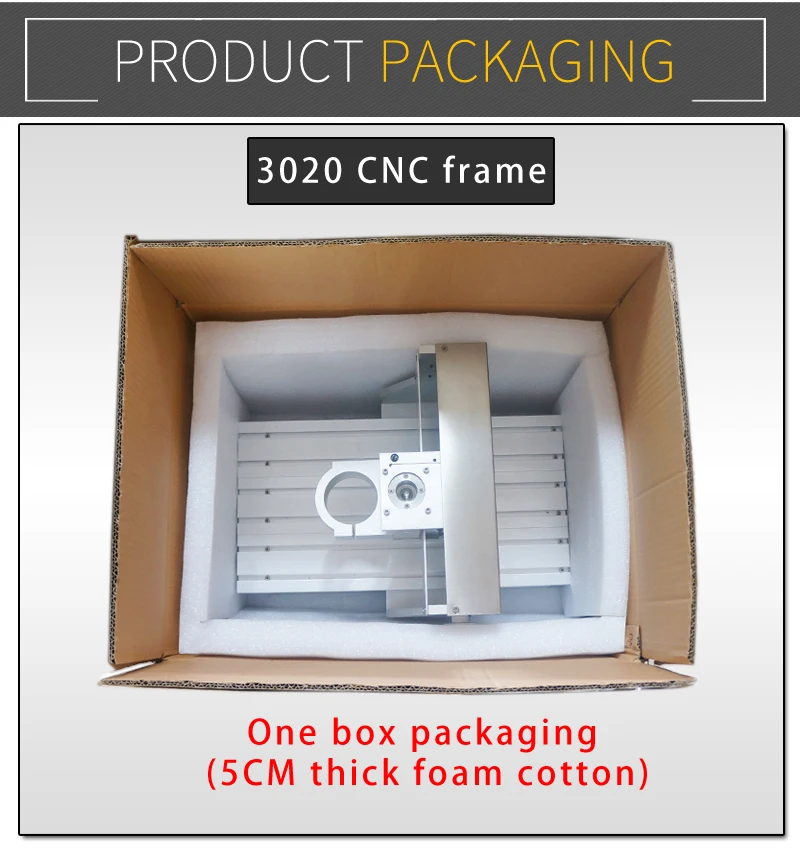

Посылка вкой
24 кг
![3020 frame (1)](https://ae01.alicdn.com/kf/H6625f04ecbe34c66a0ccd0d82ddf2193o.jpg_.webp)
![3020 frame (2)](https://ae01.alicdn.com/kf/H202c9ae2a9734d43a248fbfab42751a3P.jpg_.webp)
![3020 frame (3)](https://ae01.alicdn.com/kf/H432695edd15744b8a649f2c52e1e69123.jpg_.webp)
![3020 frame (5)](https://ae01.alicdn.com/kf/H4e7ec48244734a3da507ec96033c62a8s.jpg_.webp)
![3020 frame (6)](https://ae01.alicdn.com/kf/H5f1b9025bcc84405909dc17b5f035ffcf.jpg_.webp)
![3020 frame (7)](https://ae01.alicdn.com/kf/H54ed958d18ac4c6eaefb0f98a2d488c66.jpg_.webp)
![3020 frame (8)](https://ae01.alicdn.com/kf/H14a0426fe7064fde86e9e68667791c13i.jpg_.webp)
![3020 frame (9)](https://ae01.alicdn.com/kf/H810797d0e3c74603b0caf60518f448eap.jpg_.webp)
![3020 frame (10)](https://ae01.alicdn.com/kf/H067e93da6c134df9b2a57fed1c2e649b7.jpg_.webp)
![3020 frame (11)](https://ae01.alicdn.com/kf/H6bc088178d9443e0910e478f2f9c750aF.jpg_.webp)
![3020 frame (12)](https://ae01.alicdn.com/kf/H8646685cecec48c68cfac9694714d464P.jpg_.webp)
![](https://ae01.alicdn.com/kf/Had197072a92b4b2f8836c5bd84adc13aZ.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hdcea7015d64448f197c784aa15b82eb6H.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hd5c0af026ae14315ba5356525f9dbdacu.jpg_.webp)
![](https://ae01.alicdn.com/kf/H7454fdc91898418a987a244d7b18a576m.jpg_.webp)
![3020 frame (13)](https://ae01.alicdn.com/kf/H1a0ec5ed2ace4d69b355ad627a3d3cd33.jpg_.webp)
![3020 frame (14)](https://ae01.alicdn.com/kf/H1798d69aaadb40a1aca99470547f7795r.jpg_.webp)
![3020 frame (15)](https://ae01.alicdn.com/kf/He51b82346d6e4ff9b7c92a1650c53216C.jpg_.webp)
![3020 frame (16)](https://ae01.alicdn.com/kf/Hb2e79df46d8d4b859b6a15c8b5e04a61F.jpg_.webp)
![3020 frame (17)](https://ae01.alicdn.com/kf/Hab65d872a8754d848eb4e58697108424y.jpg_.webp)
![2](https://ae01.alicdn.com/kf/H8049a60e6b794f89b0493c432805dc34I.jpg_.webp)
![3020 frame (18)](https://ae01.alicdn.com/kf/Hd1464c97f3d249e3adbe8462f4e36fadO.jpg_.webp)
-
Acceptable material thickness70mm
-
Diameter of Spindle motor65mm
-
Engraving area300X200mm
-
Machine Dimensions510x400x370mm
-
Rack material6061 and 6063 Hard aluminum alloy
-
Stepper motor size57mm
-
Type of screwXY is 1605 ball screw, Z is 1204 ball screw
-
Z-Axis Stroke60mm
-
Вес логистики27.000
-
Каждая упаковка1
-
Минимальная единица измерения100000017
-
Название брендаNoEnName_Null
-
Наличие ЧПУCNC
-
Номер моделиcnc 3020 frame
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)40
-
Размер логистики - длина (см)55
-
Размер логистики - ширина (см)40
-
СертификацияЕвропейский сертификат соответствия
-
СостояниеНовый
-
Это умное устройствоYES

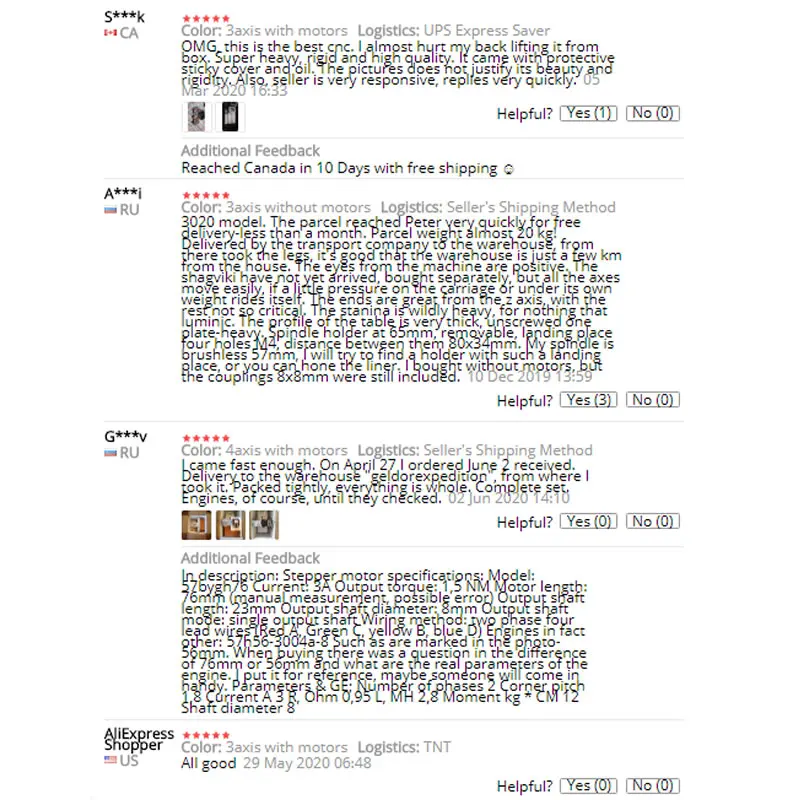

Отзывы покупателей
Страна: EE Ships From: Poland Color: 3axis without motors Доставка: OTHER PL 09.01.2021

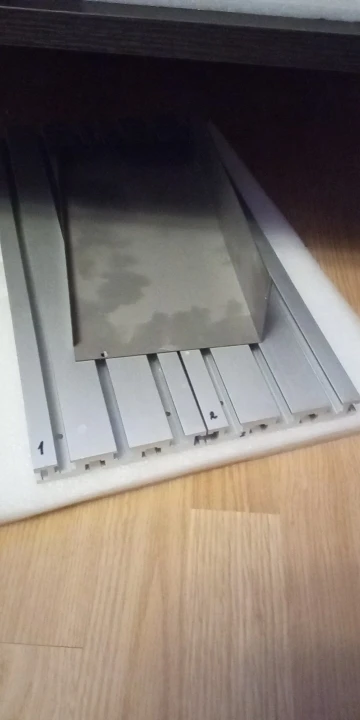

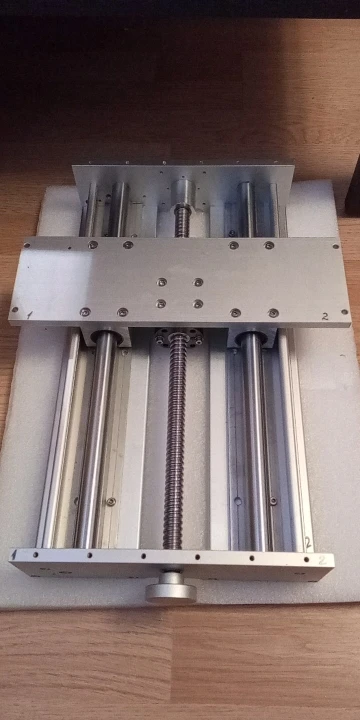

ну в целом, всё терпимо, филигранной точности ожидать не приходиться...думаю, что из аналогов, это самый приличный тип. Картинкам соответствует, ехал в Эстонию из "Польши" типа, два с половиной месяца, но приехал до квартиры....Он типа собран, но это скорее намётано, надо перебирать, досверливать, выставлять итд, а так вполне жизнеспособный конструктор, такой бы в юности заполучить...... доставили с минимальными потерями, при первичном осмотре, сломан один концевик, ну а на что это чудо китайской инженерной мысли способно, можно будет увидеть только после сборки.....
Страна: UK Ships From: Poland Color: 4axis with motors Доставка: OTHER PL 13.09.2020
Ранка требует даже duzo патч и калибровки. Obowiazkowe промывки и очистки-много тентов. К сожалению, без mozliwosci Отрегулируйте форму. Для точности и совершенства еще далеко.
S***s
Страна: RU Color: 3axis with motors Ships From: Russian Federation Доставка: CDEK_RU 08.12.2020
Станок до сих пор не доставлен, заказывал ещё летом, не советую здесь приобретать, продавец как бот твердит одно и тоже....
