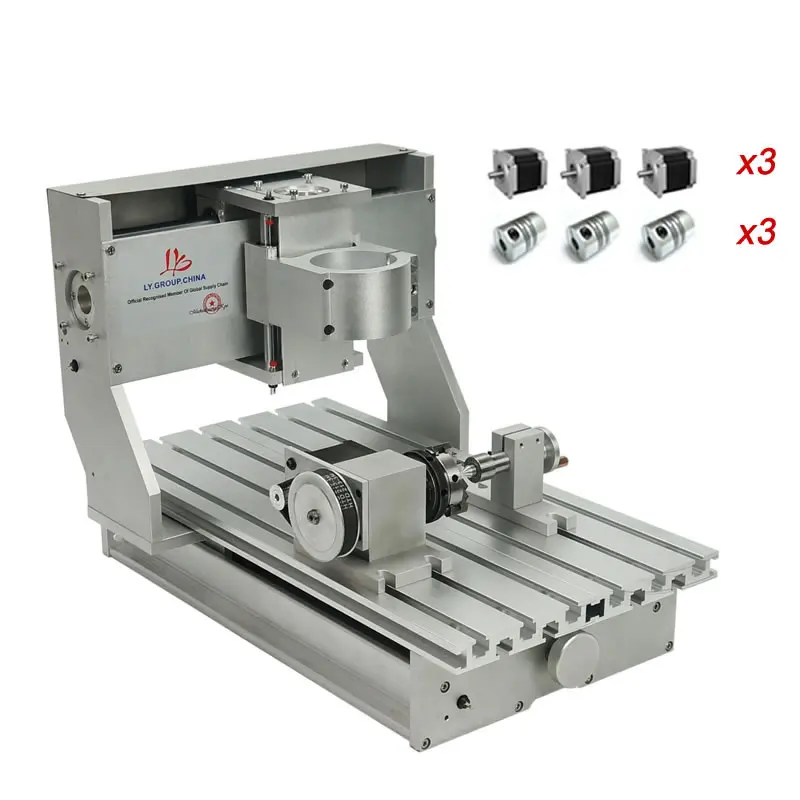

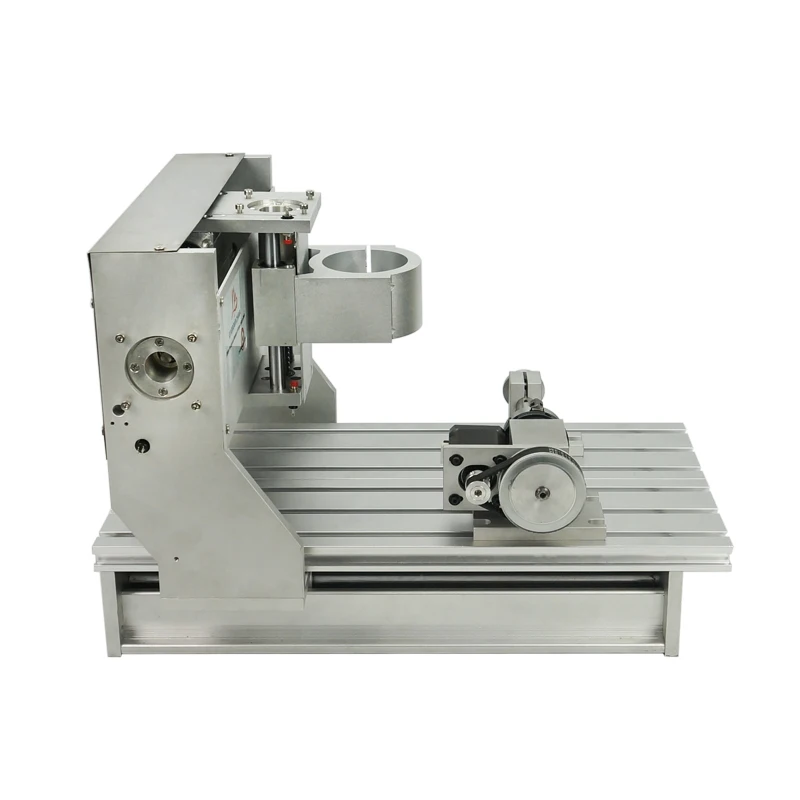

DIY cnc 3020 рамка 3 оси 4 оси для гравировального фрезерного станка с ЧПУ шариковые винтовые концевые выключатели с шаговыми двигателями Nema23 муфты

Эта рамка имеет 4 версии:

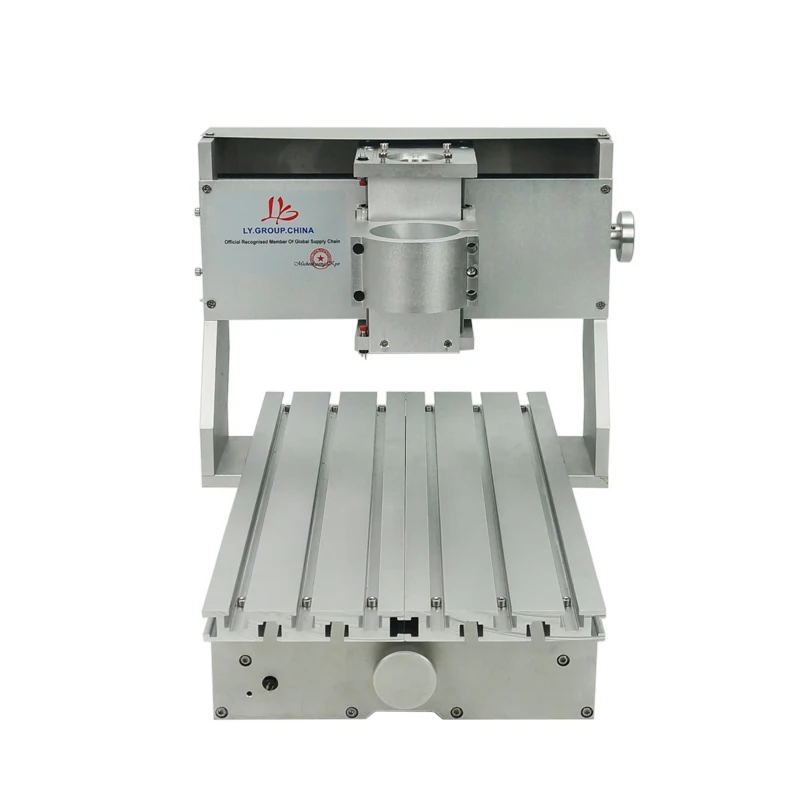

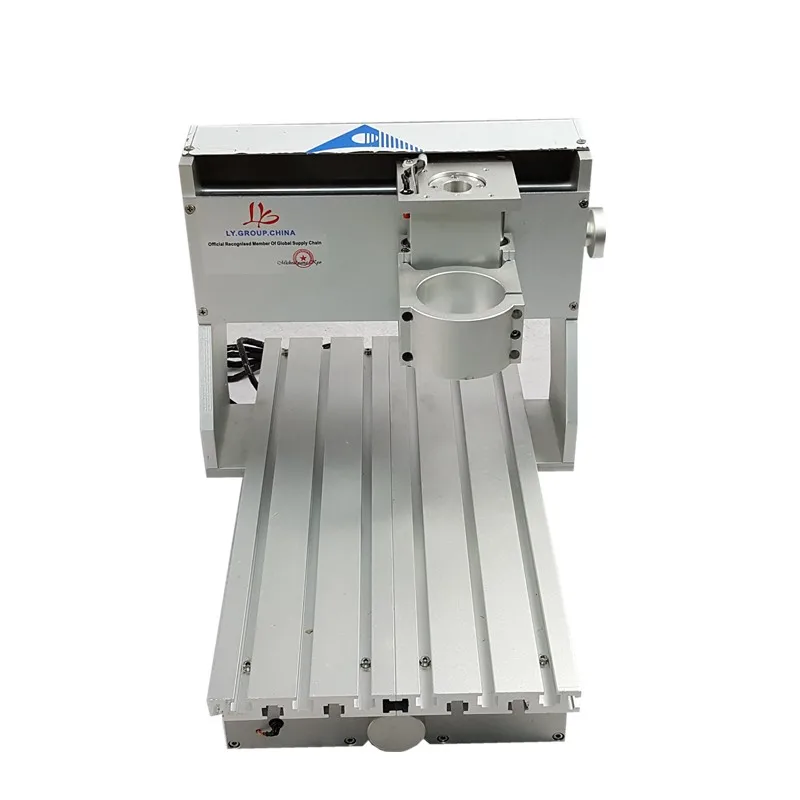

1:3 осиБезШаговые двигатели и муфты

2:3 осиСШаговые двигатели(Nema23 57 мм)И муфты

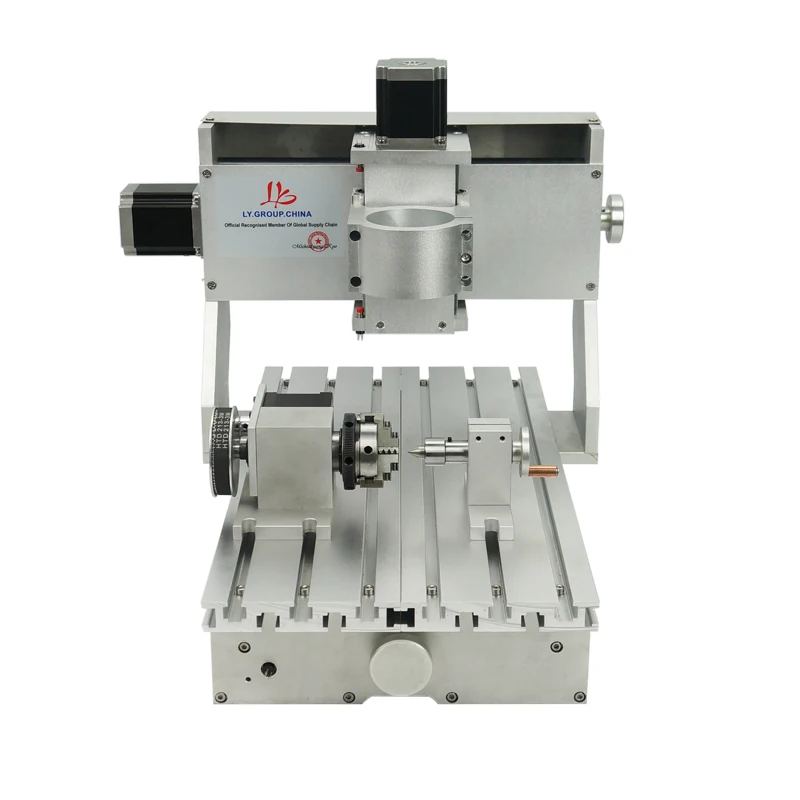

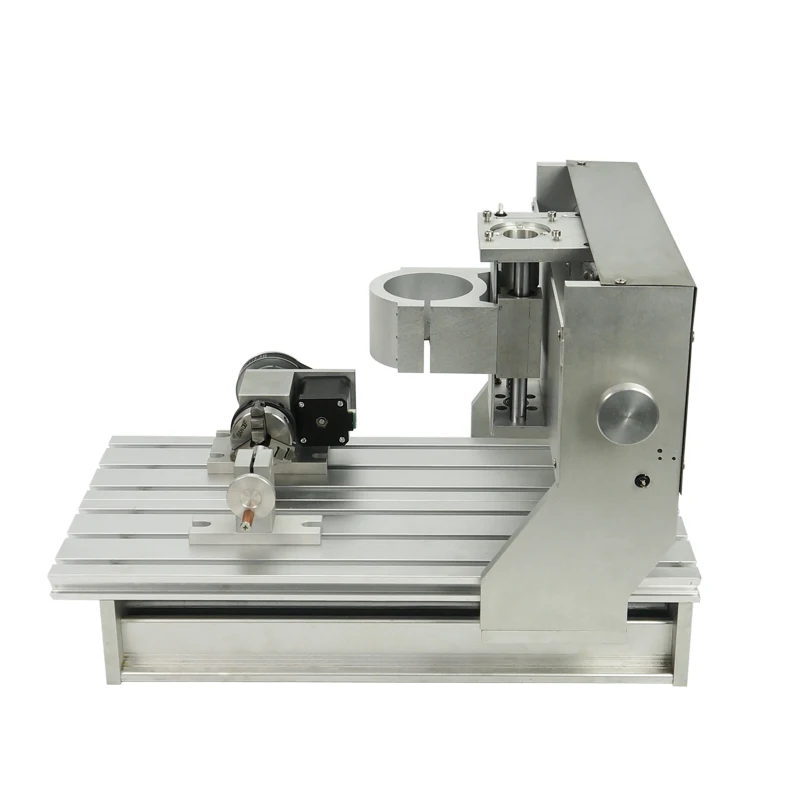

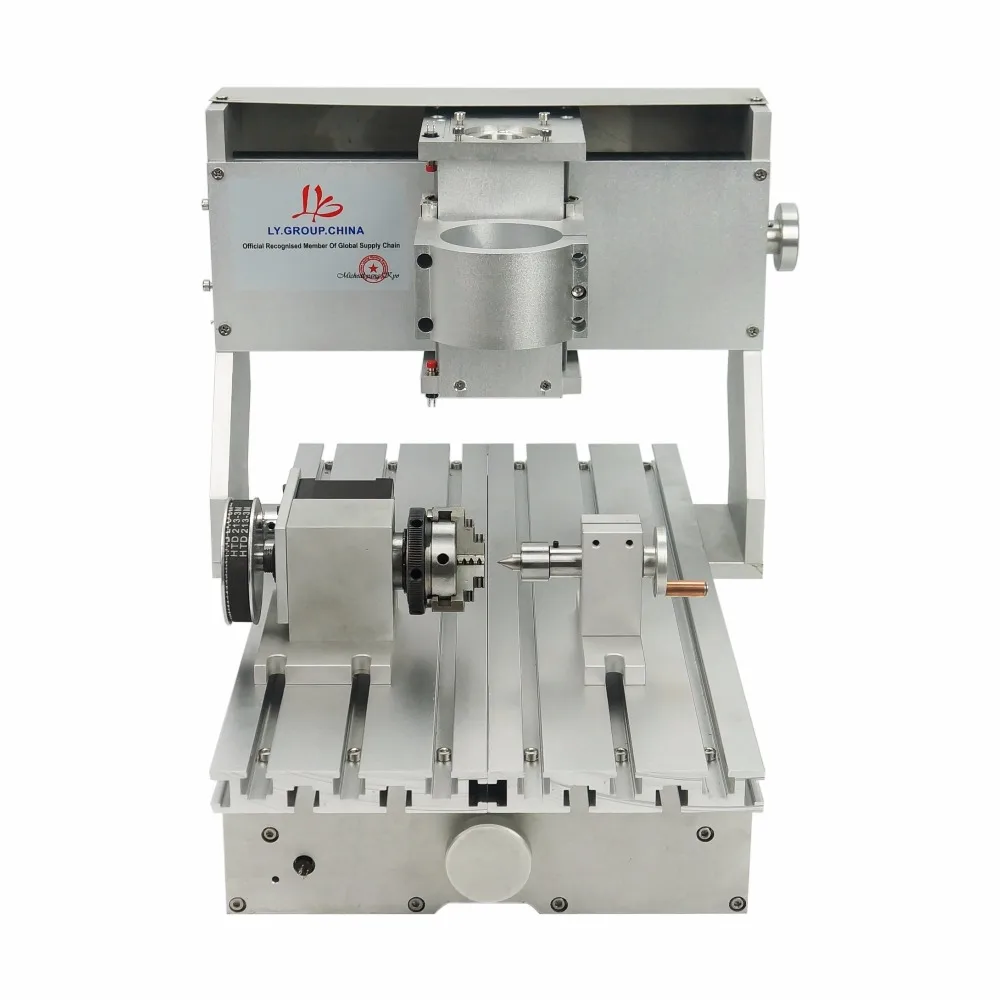

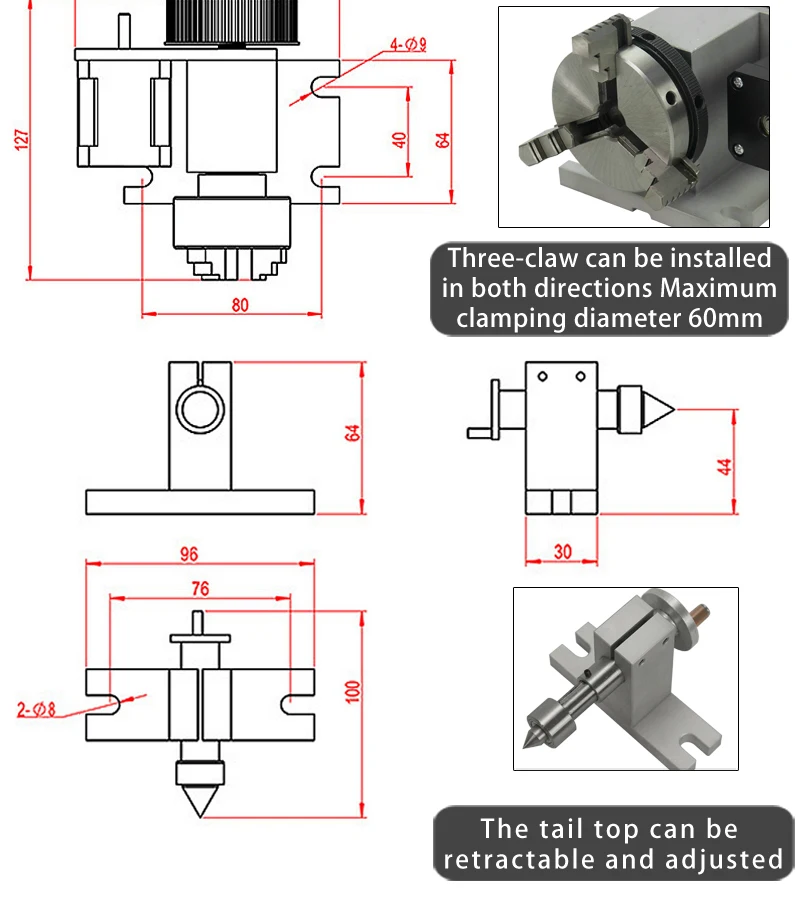

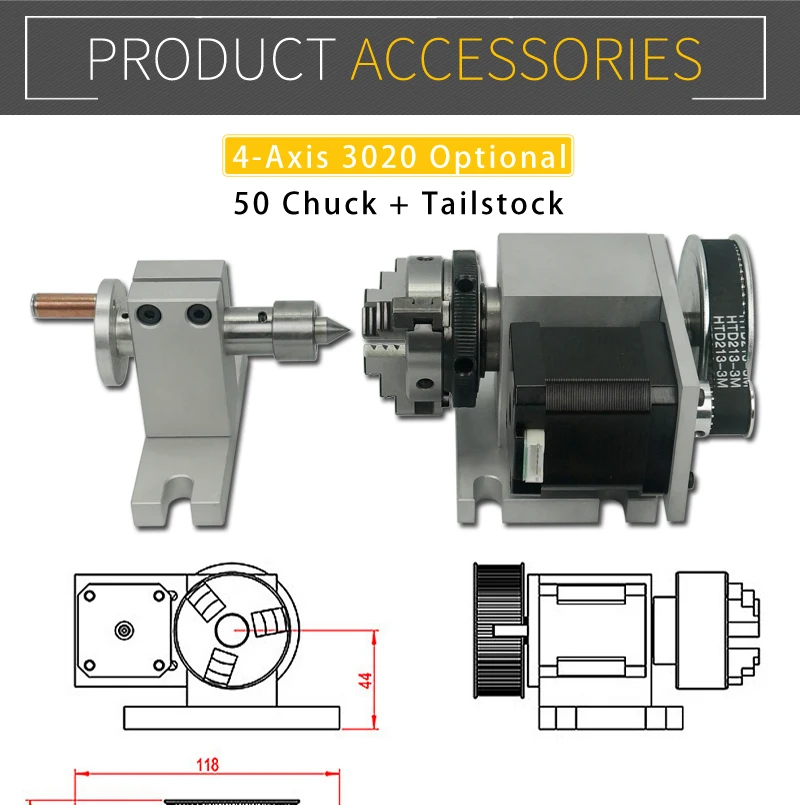

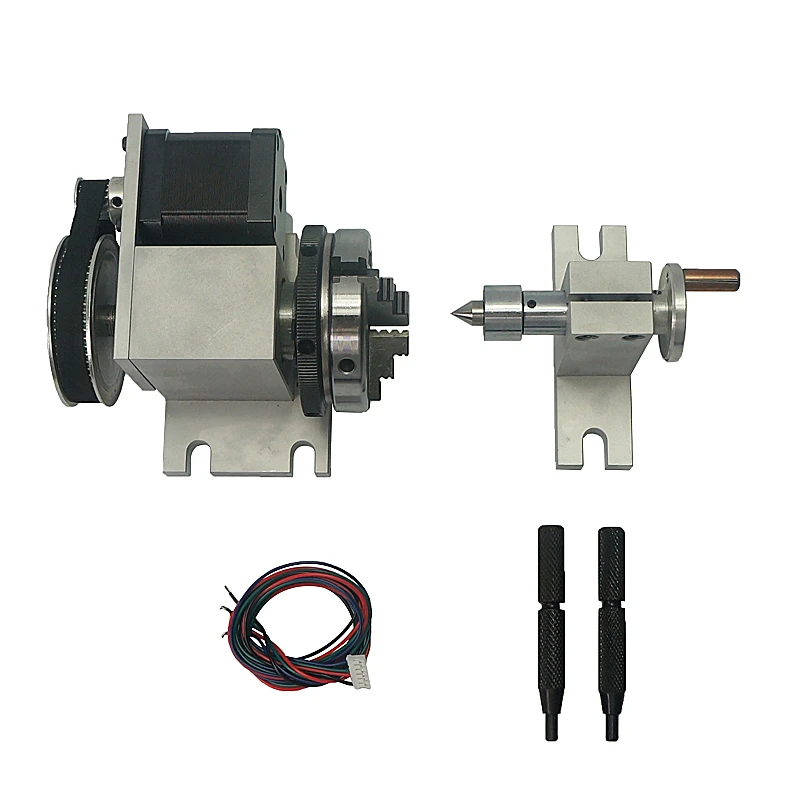

3:4 осиБезШаговые двигатели и муфты

4:4 осиСШаговые двигатели(Nema23 57 мм)И муфты

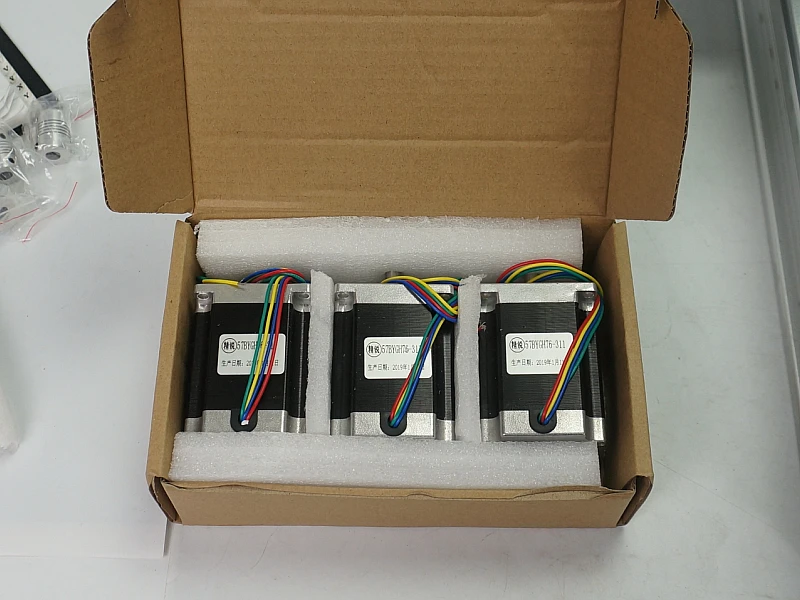

Характеристики шагового двигателя:

Модель: 56*56*56 мм

Ток: 3A

Выходной крутящий момент: 1,5 Нм

Длина мотора: 56 мм (ручное измерение, Возможная погрешность)

Длина выходного вала: 23 мм

Диаметр выходного вала: 8 мм

Режим выходного вала: одиночный выходной вал

Метод проводки: двухфазные четыре свинцовых провода (Красный A, зеленый C, желтый B, синий D)

Параметры этой рамки:

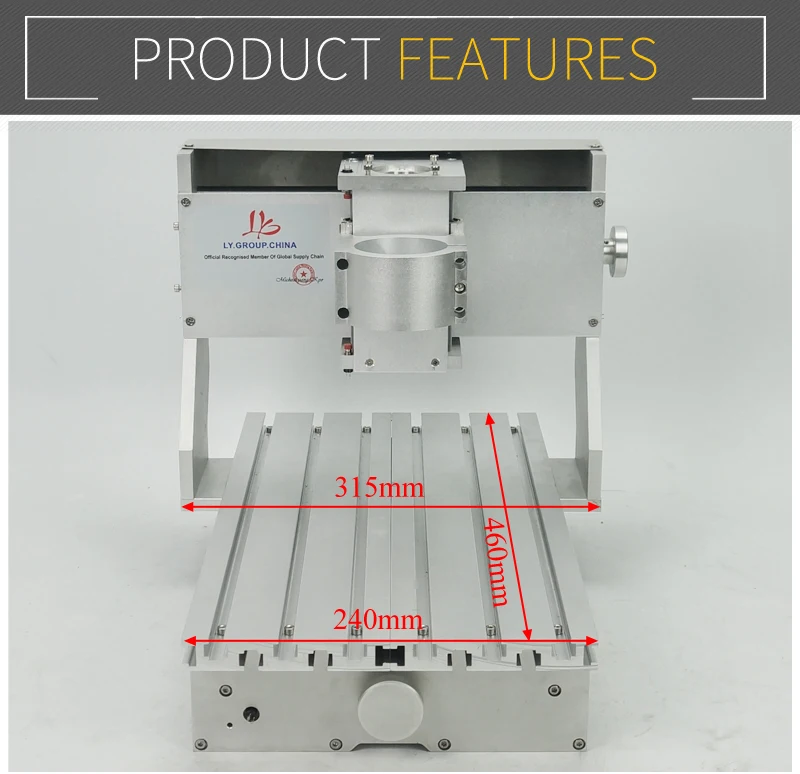

Размеры машины:

510 × 400 × 370 мм

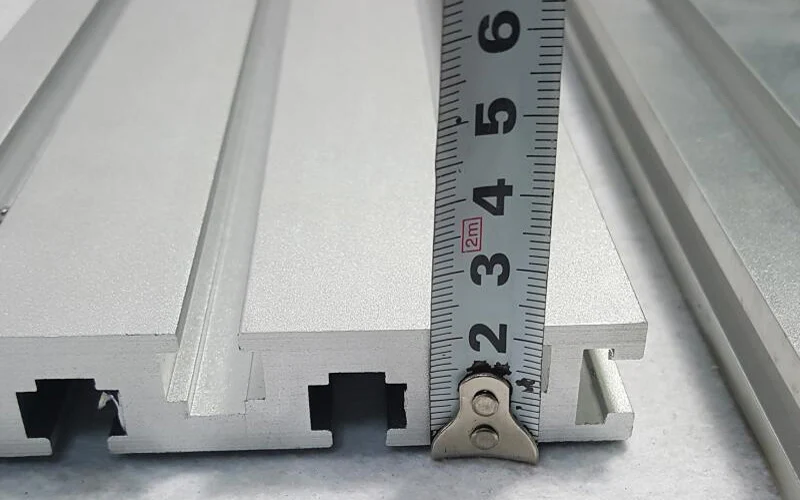

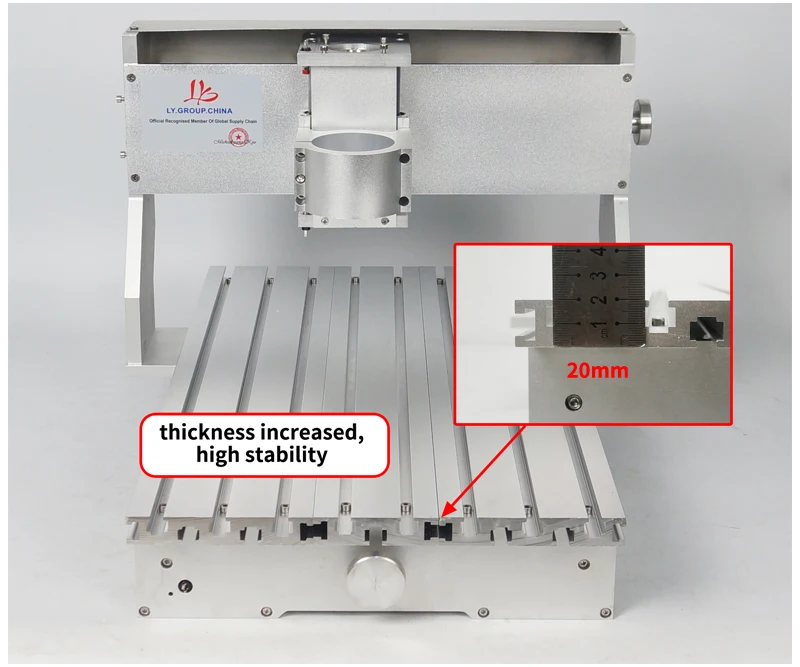

Материал стойки:

6061 и 6063Жесткий алюминиевый сплав (Уникальные и специальные экструзионные профили прессформы, Let co

Nterfeiters гномы.)

Площадь Гравировки:

300X200mm

Ход оси Z:

60 мм, глубина гравировки зависит от длины края инструмента)

Допустимая толщина материала:

≤ 70 мм

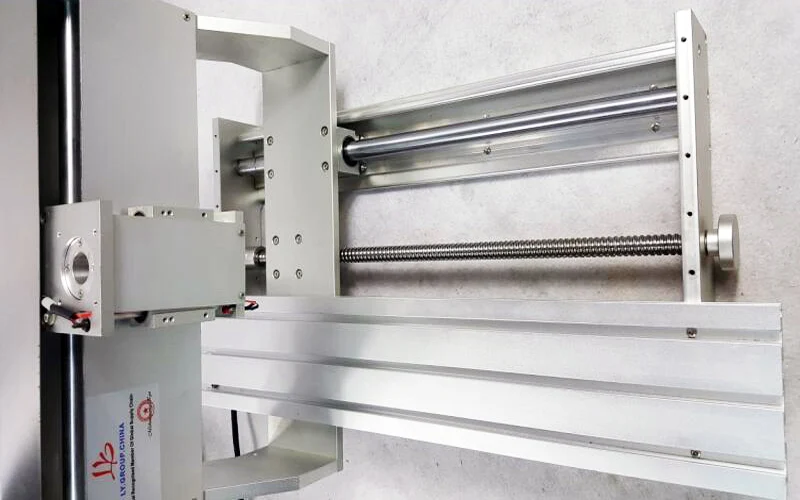

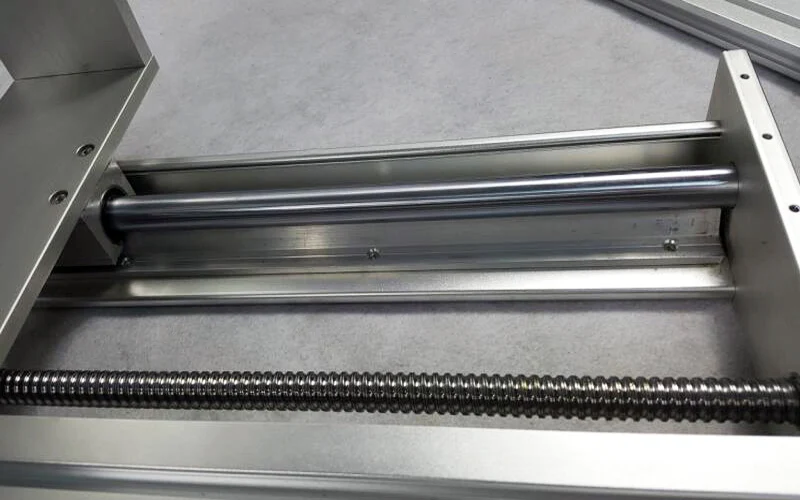

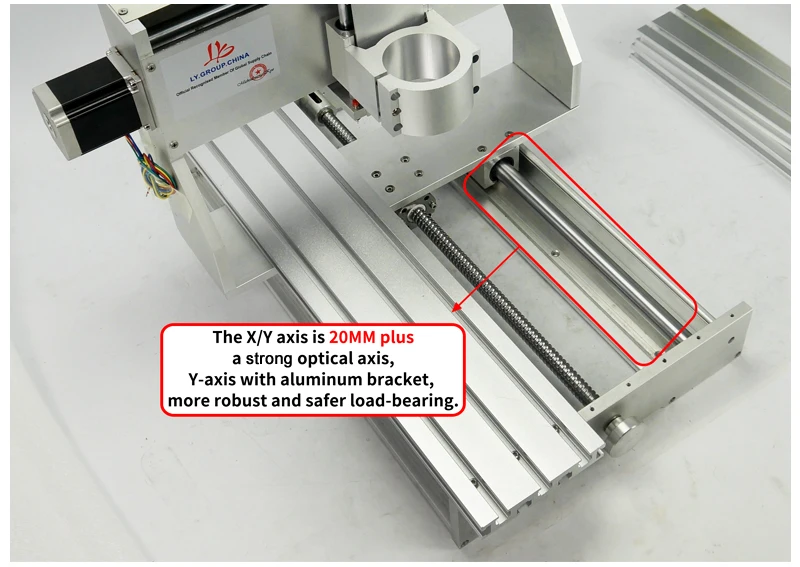

Тип рельса:

Вал Chromeplate + Опорная направляющая

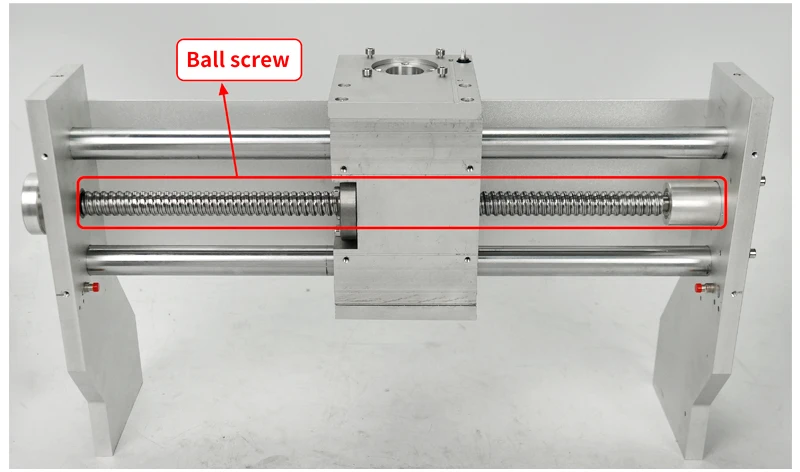

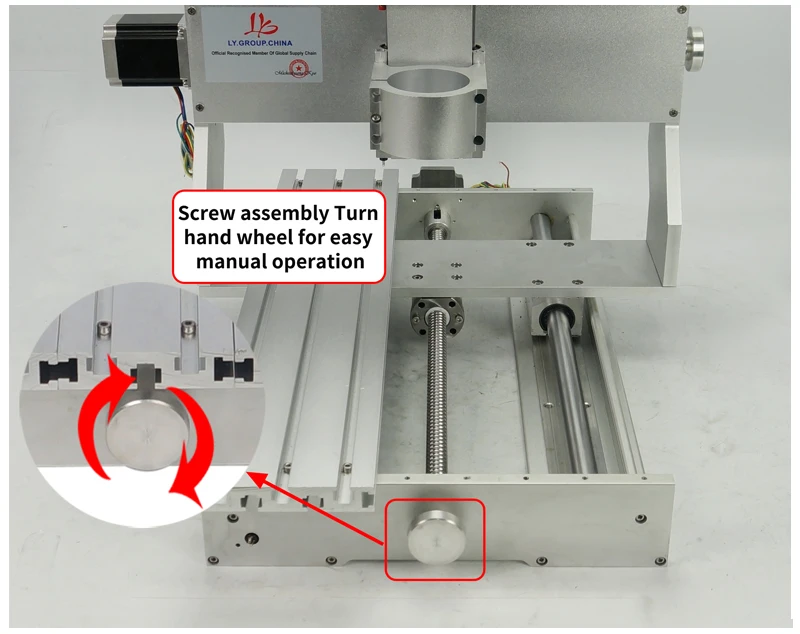

Тип винта:

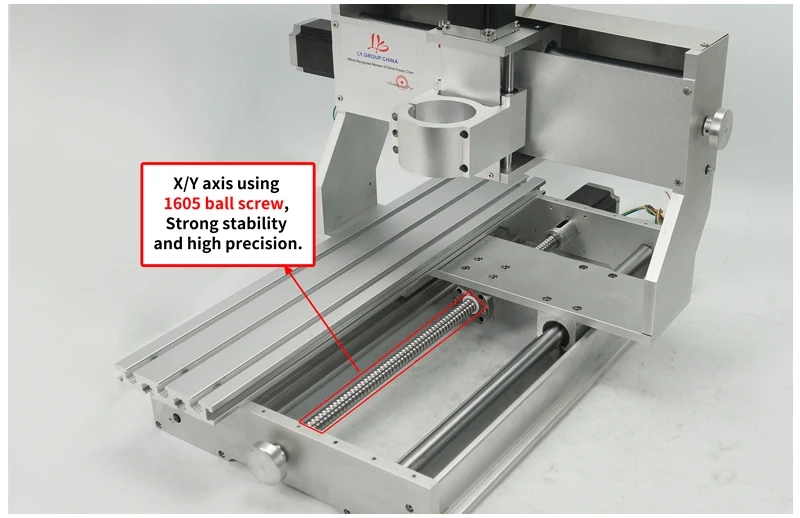

XY is 1605 шариковый винт, Z is 1204 шариковый винт

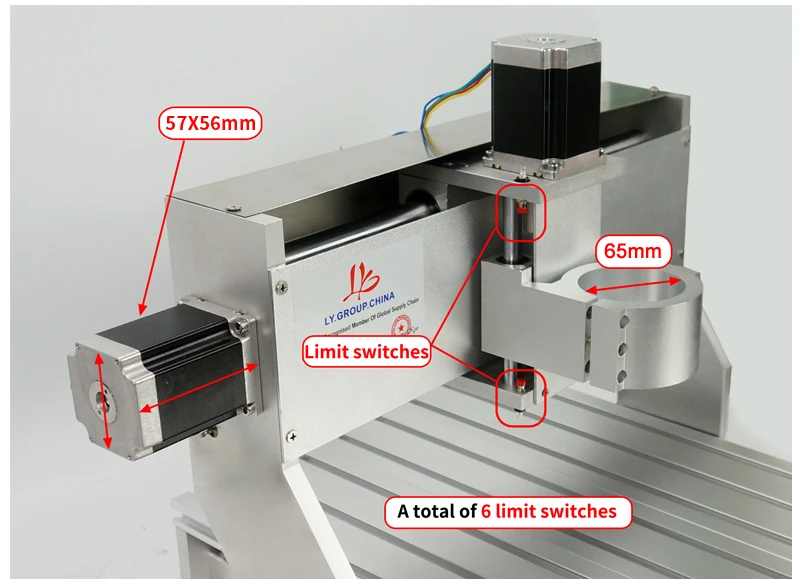

Диаметр шпинделя двигателя

65 мм

Размер шагового двигателя

57 мм без двигателя или с мотором

Точность повторного позиционирования:

0,02 мм

Вес нетто:

20 кг

С посылка

24 кг
