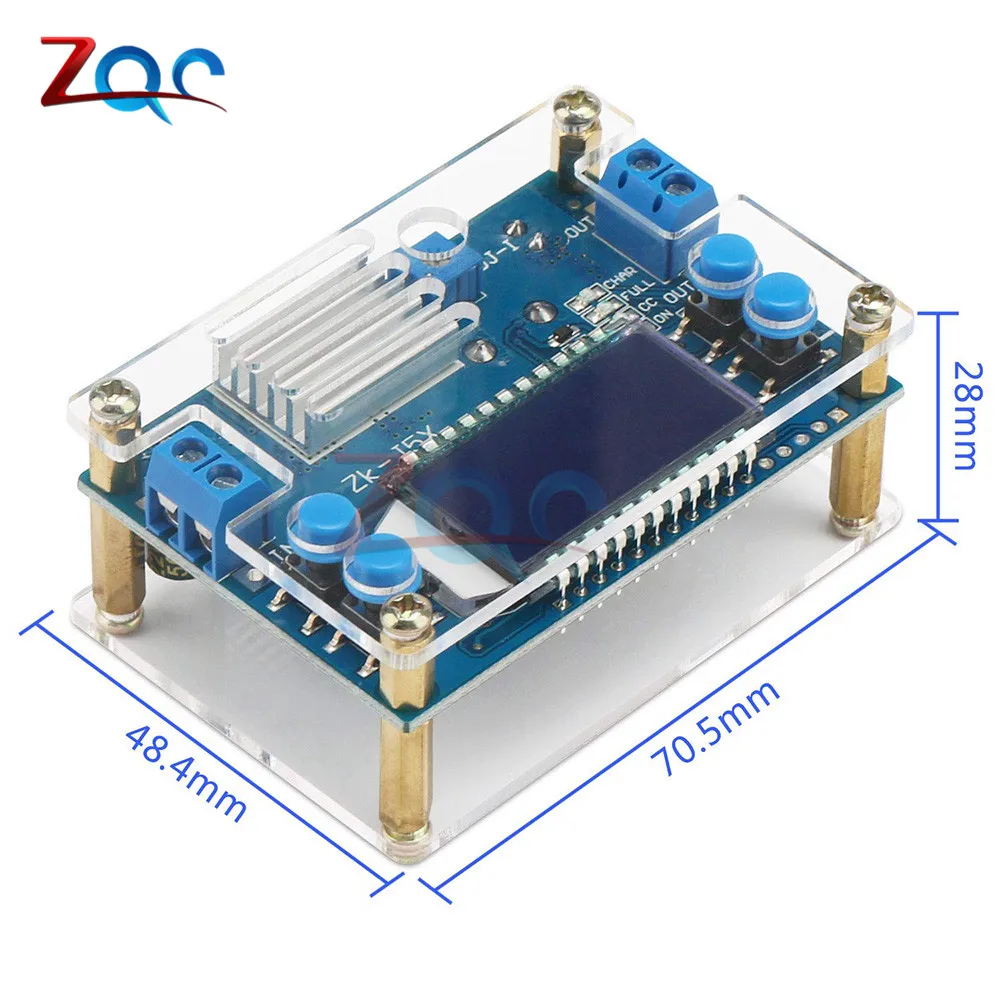

Регулируемый понижающий регулятор напряжения с чехлом, 6,5-36 В постоянного тока до 1,2-32 В, 5 А, CCCV

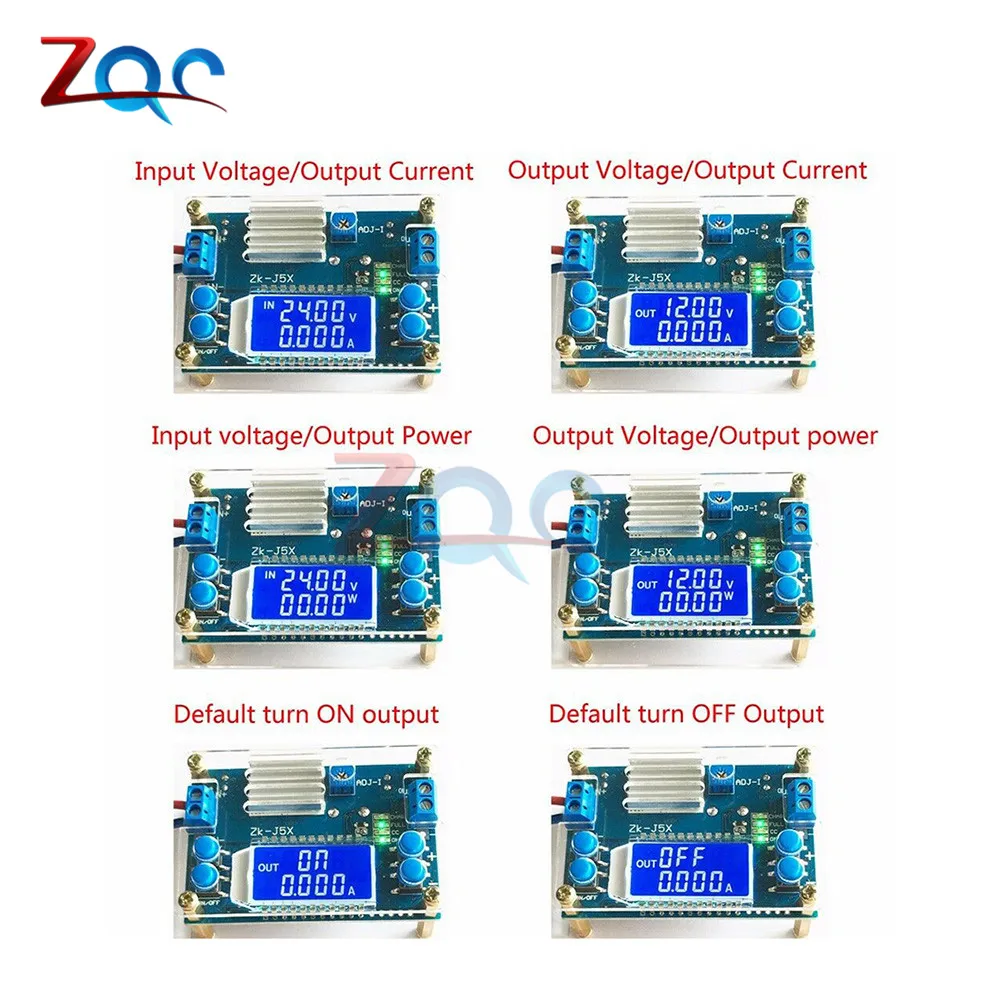

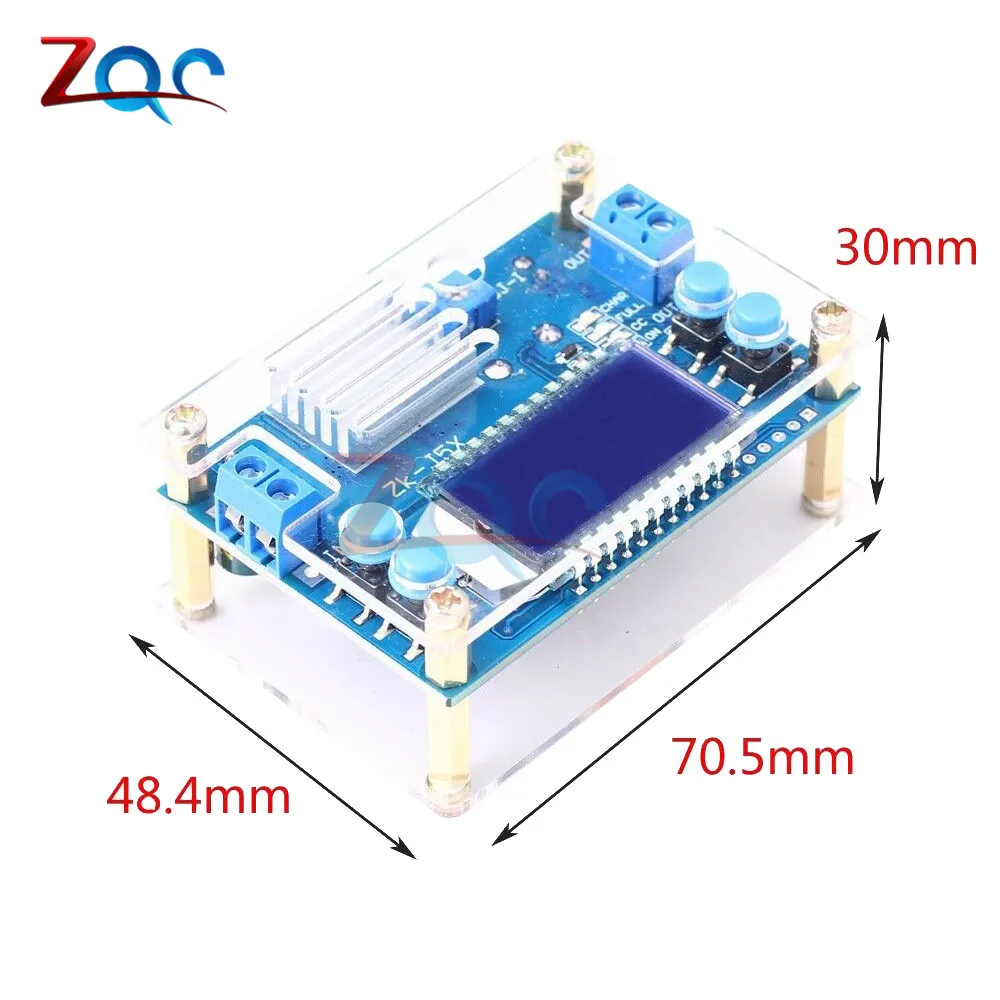

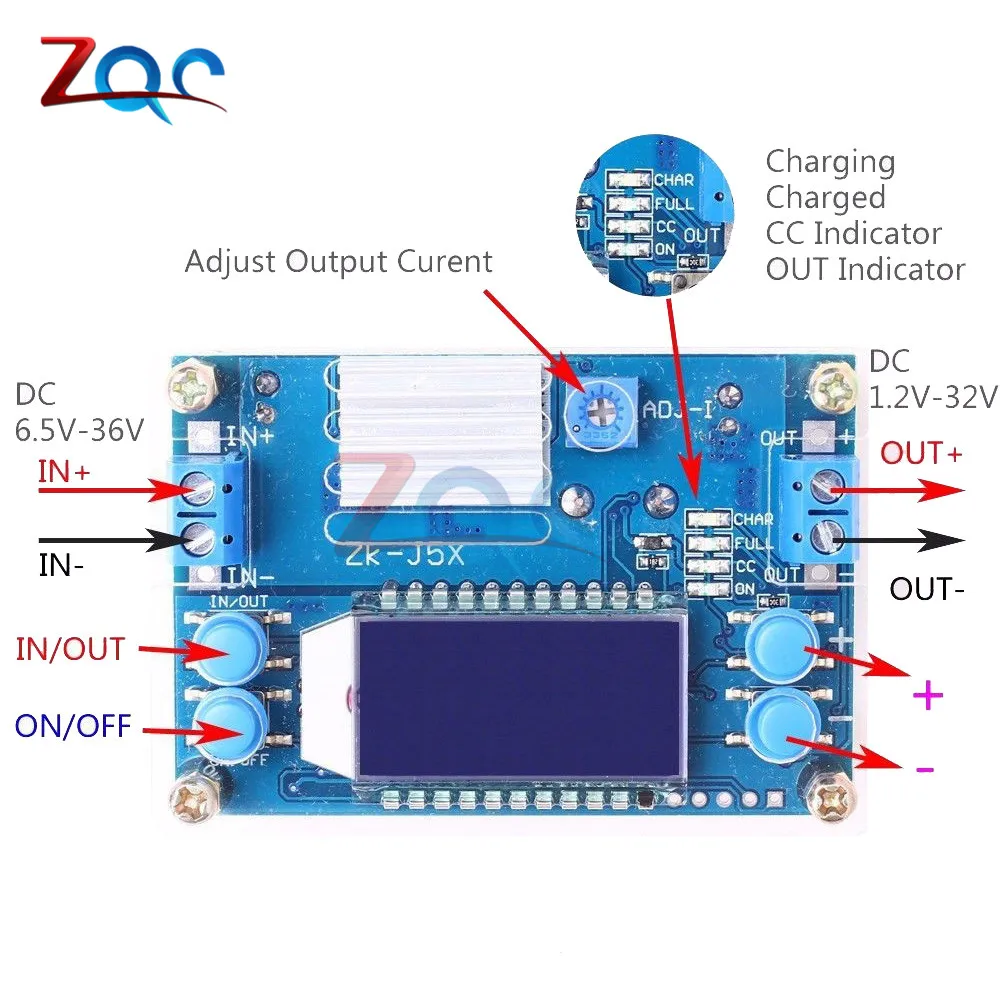

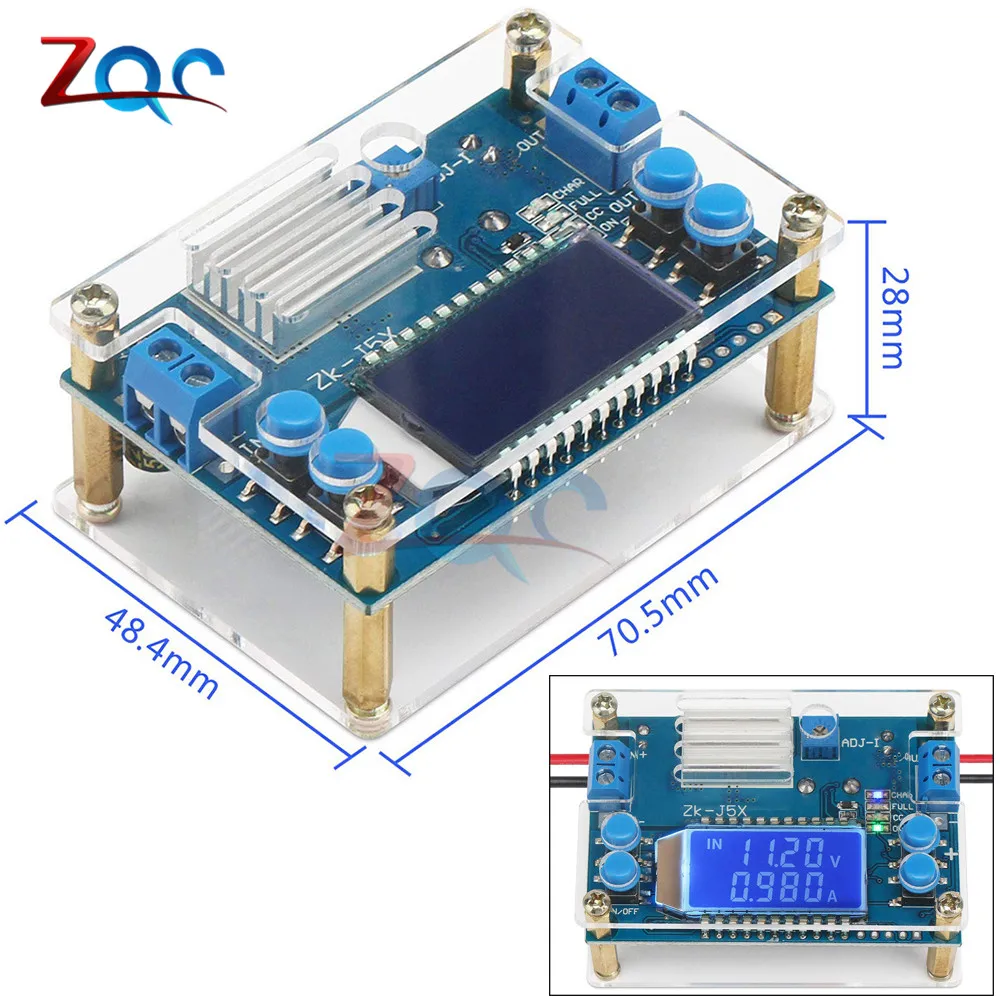

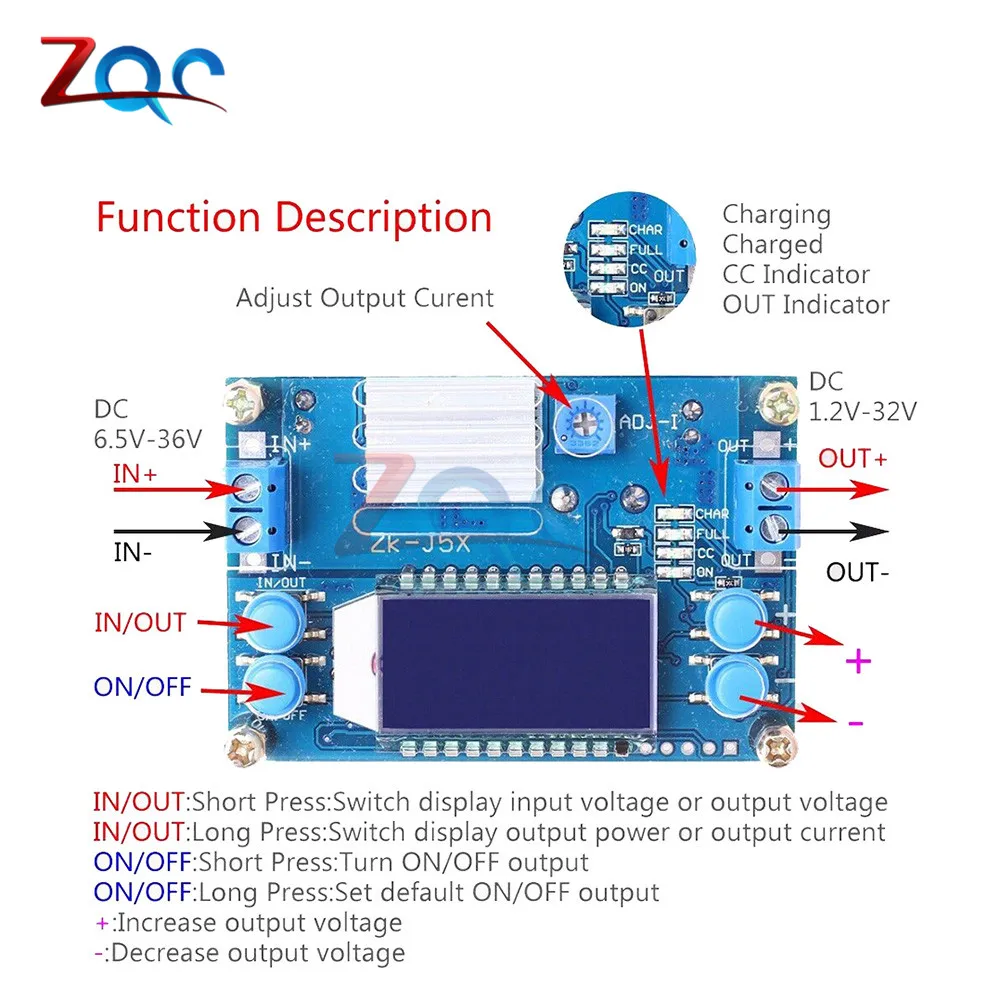

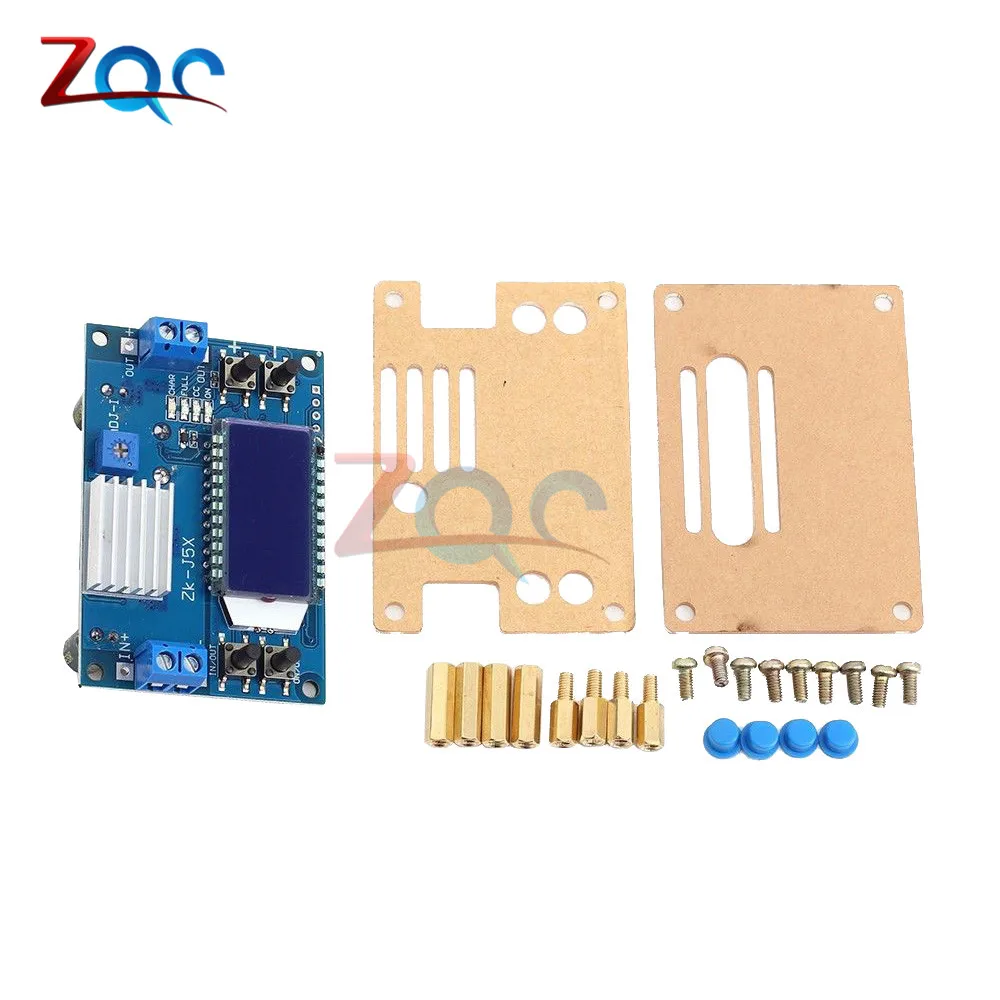

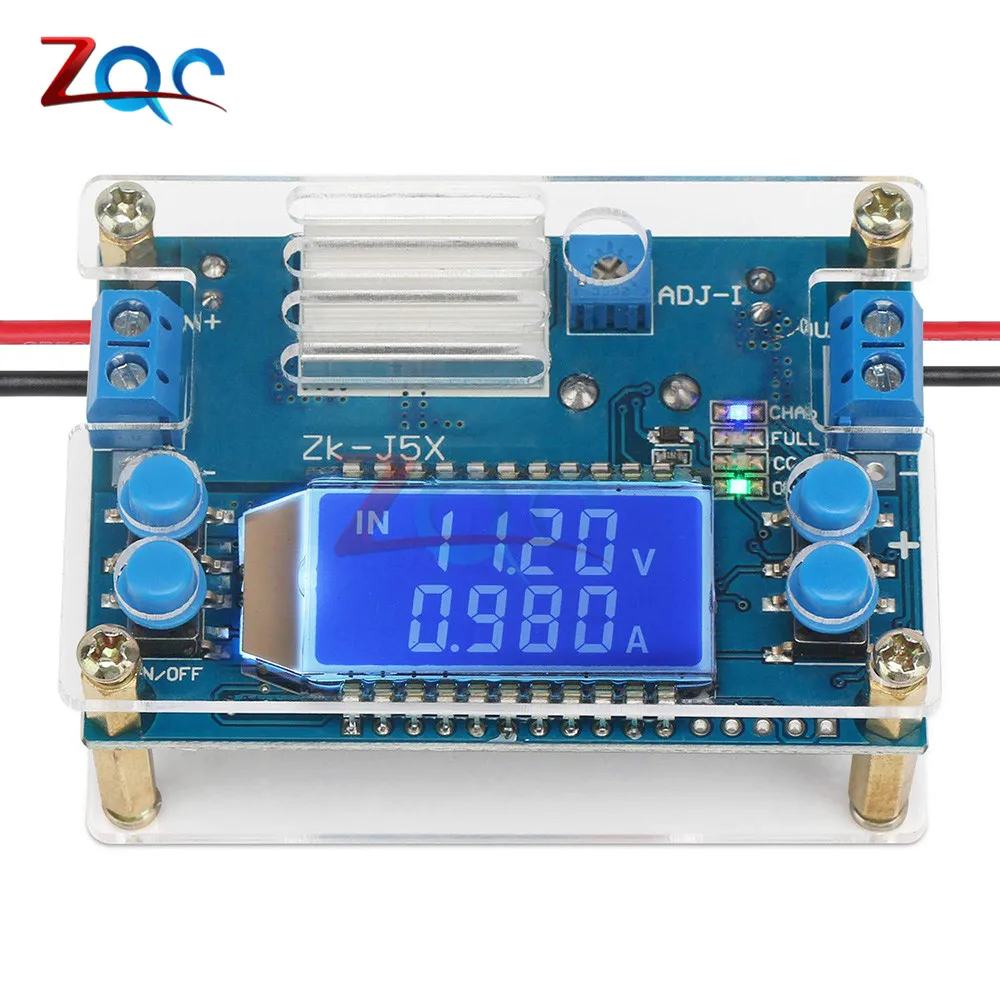

Описание: Этот товар является регулируемым постоянным напряжением постоянного тока, понижающим модуль питания с ЖК-дисплеем. HD дисплей Входное напряжение и выходное напряжение, ток, мощность и состояние дисплея. Регулируемое стабильное выходное напряжение и ток. Установите выходной ток для удовлетворения спроса. Его можно использовать как обычный модуль питания buck, зарядное устройство и светодиодный драйвер постоянного тока. Простой и эффективный, практичный. Особенности: Высокое напряжение стойкий терминал С высококачественной акриловой оболочкой Поддержка полный инвалидности выход Поддержка защиты от обратного хода Поддержка защита от короткого замыкания Поддержка включить выход ЖК-дисплей экран HD дисплей Поддержка функцией зарядного устройства Поддержка Выберите выход Поддержка дисплей Входное напряжение Поддержка отображения выходного напряжения, тока, мощности Поддержка работа индикатора состояния Несколько параметров отображаются одновременно Высокий ток, низкое тепло Параметры: Рабочая Напряжение: DC 6,5 V-36V Выходное напряжение: DC 1,2 V-32V постоянного тока Выходной ток: 5А (4,5а нужен радиатор; 3,5а стабильный в течение длительного времени) Выходная мощность: 75 Вт (75 Вт нужен радиатор; 50 Вт для 3,5a) Напряжение Дисплей диапазон: 1,2 ~ 32В Точность отображения напряжения: +/-0,1 в Напряжение Дисплей Разрешение: 0,05 V Диапазон отображения тока: 0 ~ 5A Точность отображения тока: +/-0.05A Разрешение дисплея напряжения: 0.005A Эффективность преобразования: около 94% Рабочий ток: 30mA Мягкий стартер: Да (отказ при высокой нагрузке) Защита от обратного хода: Да Защита от обратного потока: нет (рекомендуется подключить диод в серии «Out +») Диапазон рабочих температур:-20 ℃ ~ 85 ℃ Диапазон рабочей влажности: 0%-95% RH Размер без корпуса: 68*47*26 мм Размер с оболочкой: 70,5*48,4*30 мм Размер радиатора: 20*14*6 мм Кнопка/потенциометр/светодиодный Введение: Длительное нажатие означает, что необходимо удерживать нажатие более 3 секунд. ВКЛ/ВЫКЛ: короткое нажатие, чтобы выбрать выходное напряжение. Длительное нажатие используется для восстановления настроек по умолчанию для следующей перезарядки. Вход/выход: короткое нажатие для переключения отображения входного напряжения или выходного напряжения. Длительное нажатие используется для переключения выходного тока или выходной мощности. Кнопка '+': используется для регулирования выходного напряжения. Увеличить выходное напряжение. При каждом нажатии кнопки для короткого нажатия, выходное напряжение увеличивается на 0,05 V. Нажмите и удерживайте кнопку может непрерывно. Увеличение 0,1 V, 1V в режиме непрерывного в том случае, если держать нажмите и удерживайте кнопку снова. Кнопка ' - ': используется для регулирования выходного напряжения. Уменьшение выходного напряжения. При каждом нажатии кнопки для короткого нажатия, выходное напряжение уменьшается на 0,05 V. Нажмите и удерживайте кнопку может постоянно уменьшаться. Уменьшение 0,1 V, 1V в режиме непрерывного в том случае, если держать нажмите и удерживайте кнопку снова. ADJ-I потенциометра: Регулировка выходного тока. Увеличьте выходной ток при вращении по часовой стрелке. Модуль входит в выходное состояние постоянного тока, если ток нагрузки достигает установленного значения тока. Красный светодиодный индикатор постоянного тока включится. Светодиодный: зеленый светодиодный. Выход индикатор. Он включается, когда есть выход на выходном терминале. В противном случае он выключен. CC светодиодный: Красный светодиодный. Индикатор постоянного тока на выходе. Он входит в состояние постоянного тока, когда ток нагрузки достигает установленного тока и индикатор постоянного тока CC включается. Полный светодиодный: зеленый светодиодный. Полной зарядки индикатор. Когда аккумулятор полностью заряжен. Он будет зафиксировано какое-либо движение. Включится, если выходной ток меньше 0,2a, когда заданный ток 2A. CHAR светодиодный индикатор зарядки. Включается при зарядке. С помощью шаги: Как обычный понижающий модуль питания: 1. Подключите правильное входное напряжение на входном терминале; 2. Настройка '+' и ' - ' кнопок постоянного напряжения для установки выходного напряжения в соответствии с требованиями. 3. Сначала поверните ADJ-I потенциометра против часовой стрелки более 10 поворотов. 4. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле) 5. Поверните ADJ-I потенциометра постоянного тока по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением защиты от перегрузки по току. 6. Тестирование и использование (E.g: Максимальный выходной ток модуля составляет 2А, если дисплей 2А на мультиметре. Тогда максимальный ток может быть только 2A при использовании этого модуля. Красный светодиодный индикатор включается, если выход достигает 2 А. В противном случае светодиодный индикатор выключен.) 7. Выходное напряжение будет уменьшаться из-за тока выборочного резистора на выходе. Чем выше ток, тем выше напряжение. В качестве зарядного устройства: 1. Верхняя часть: модуль питания не может использоваться в качестве модуля зарядного устройства, если он не поддерживает функцию постоянного тока. Разница в напряжении между аккумулятором с недостаточным напряжением и зарядным устройством очень велика. Это вызывает чрезмерный ток зарядки даже повреждает батарею. Поэтому для достижения определенного уровня необходимо держать зарядку в режиме постоянного тока. Затем автоматически переключиться обратно на постоянное напряжение зарядки. 2. Убедитесь, что плавающее напряжение зарядки и зарядный ток для аккумулятора. Если литиевая батарея для параметра 3,7 V/2200 мА · ч, затем плавающего заряда напряжение 4,2 V, максимальный зарядный ток никель-металл-1C, который является 2200mA. 3. Подключите правильное входное напряжение на входном терминале. (Примечание: Пожалуйста, не подключайте нагрузку во время набора параметров). 4. Проверьте выходное напряжение с помощью мультиметра и отрегулируйте '+' и ' - ' кнопки постоянного напряжения, чтобы убедиться, что выходное напряжение достигнет, чтобы потребовать плавающего напряжения зарядки. (В том случае, если будет взимать 3,7 V литиевая батарея, регулировать выходное напряжение до 4,2 V) 5. Сначала поверните ADJ-I потенциометра против часовой стрелки более 10 поворотов. 6. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле) 7. Поверните ADJ-I потенциометра постоянного тока по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением тока заряда. 8. Подключите аккумулятор к выходному терминалу и начните зарядку. Светодиодный драйвер постоянного тока высокой мощности: 1. Убедитесь, что светодиодный рабочий ток и максимальное рабочее напряжение. 2. Подключите правильное входное напряжение на входном терминале. (Примечание: Пожалуйста, не подключайте нагрузку во время набора параметров). 3. Протестируйте выходное напряжение мультиметром на выходном терминале и настройте кнопки '+' и ' - ' для установки выходного напряжения на максимальное рабочее напряжение светодиодный индикатор. 4. Поверните ADJ-I потенциометра против часовой стрелки более 10 поворотов. 5. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле) 6. Поверните ADJ-I потенциометра постоянного тока по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым светодиодный током. 7. Подключите светодиодный индикатор и проверьте. Примечание: Выходное напряжение по умолчанию составляет около 5 В. Это понижающий модуль питания, поэтому выходное напряжение должно быть ниже входного напряжения. В противном случае он не будет работать нормально. Пожалуйста, нажмите кнопку ' - ' повторно, если нет выходного напряжения. Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока. Пожалуйста, не делайте коротких выходов. Вход напряжение должно быть 0,5 V выше, чем выходное напряжение. Пожалуйста, подключите вход перед подключением батареи при использовании в качестве заряда и убедитесь, что выходное напряжение выше, чем напряжение батареи. Рекомендуется для последовательного диода с защитой от обратного потока на входном положительном терминале. «In-» и «Out-» не могут быть соединены вместе, в противном случае модуль не может поддерживать постоянный ток. Пожалуйста, убедитесь, что входная мощность больше, чем мощность нагрузки. Пожалуйста, понижайте выходную мощность, если модуль горячий. Модуль выходное напряжение и ток точность 0,1 V и 0.05A. Перед использованием ознакомьтесь с руководством и описанием. Применение: Обычные источника питания Батарея зарядное устройство Светодиодный источник питания приводаэ Инструмент для отображения напряжения Тесты метр Автоматическая проверка Мощность преобразования Посылка включает в себя: 1 * 5A понижающий модуль питания 1 * теплоотвод 1 * акриловая раковина
