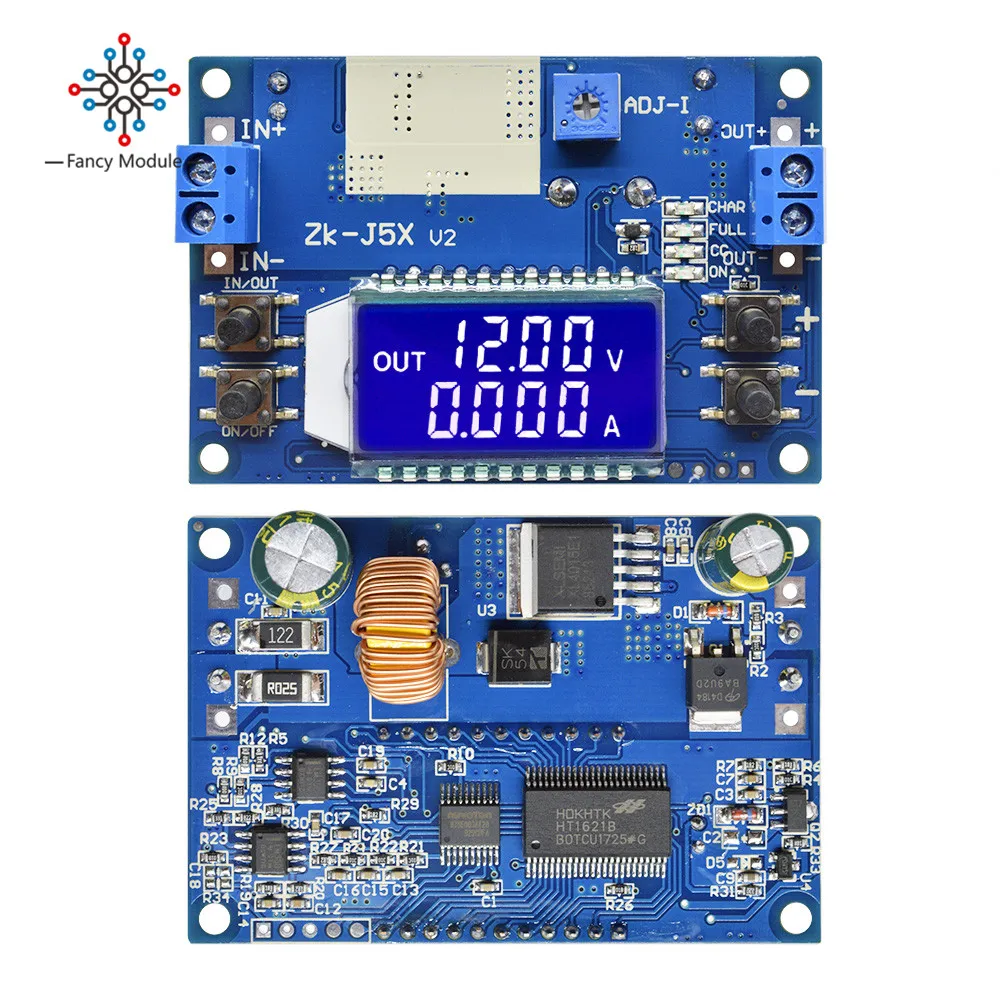

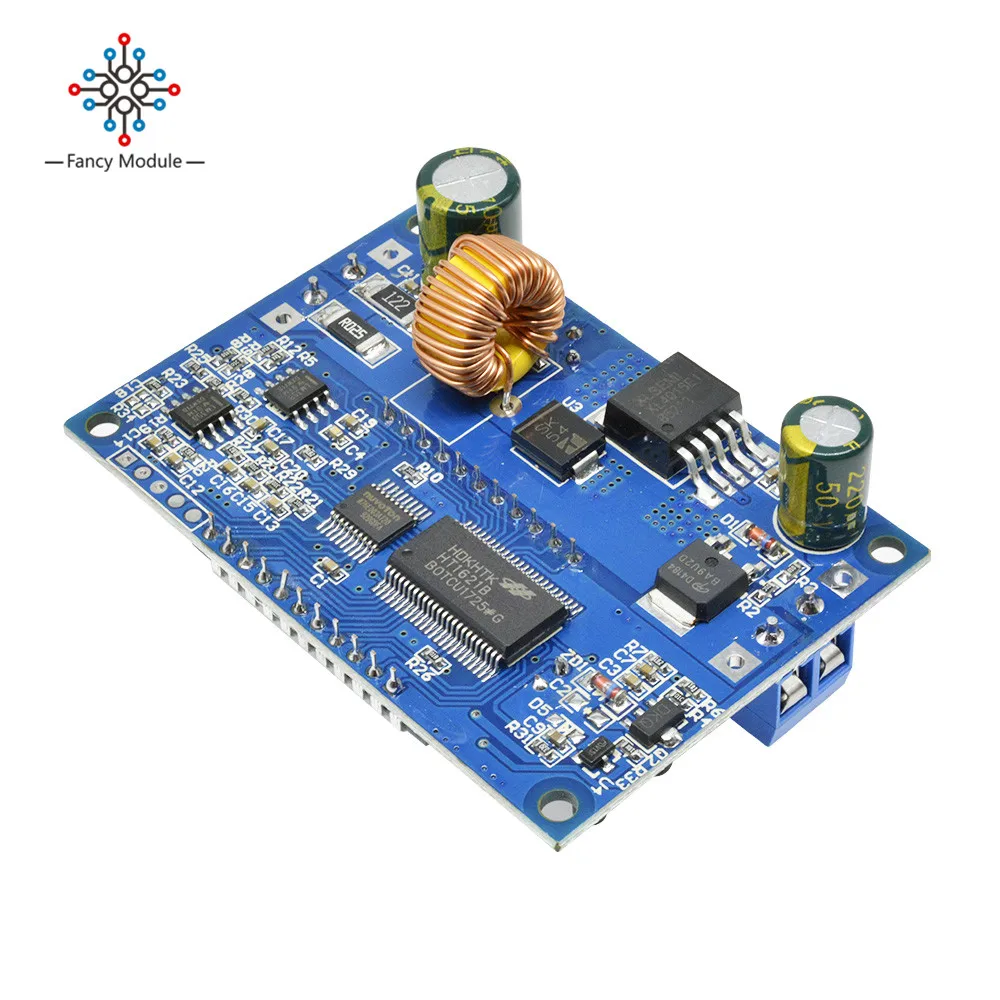

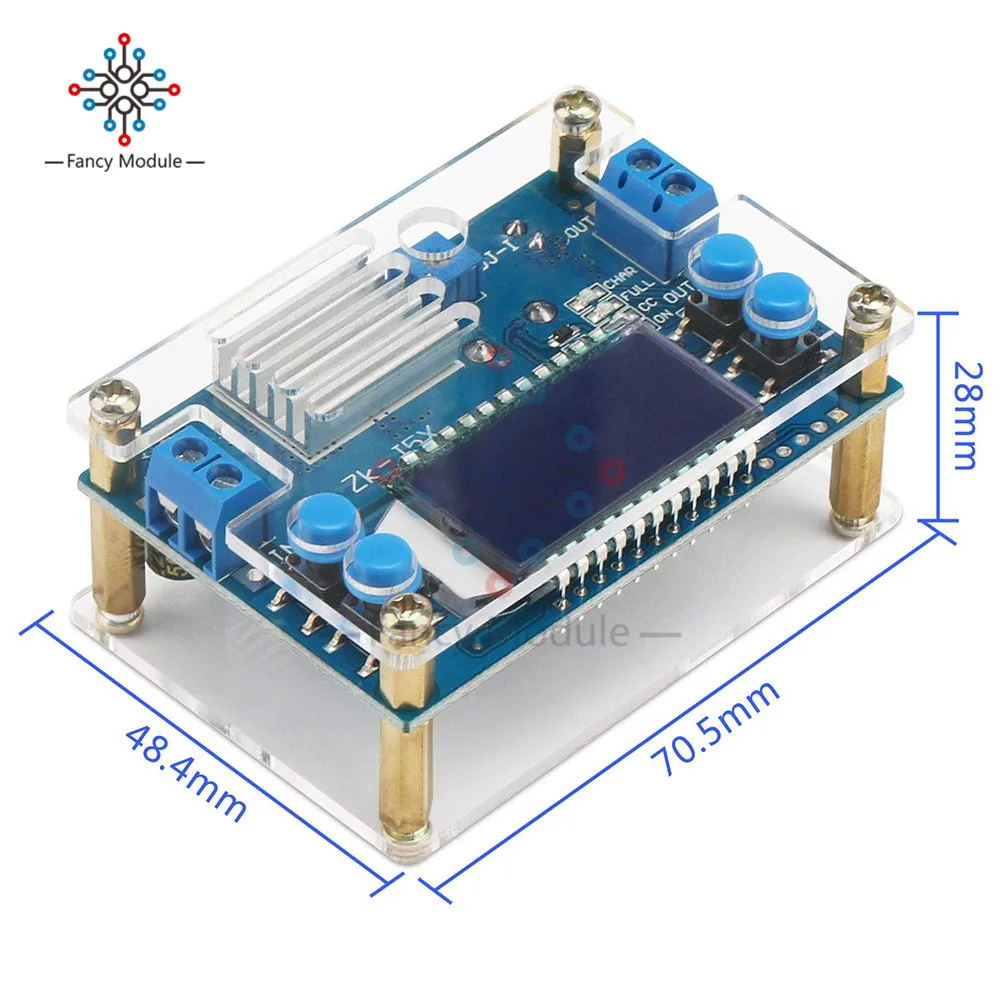

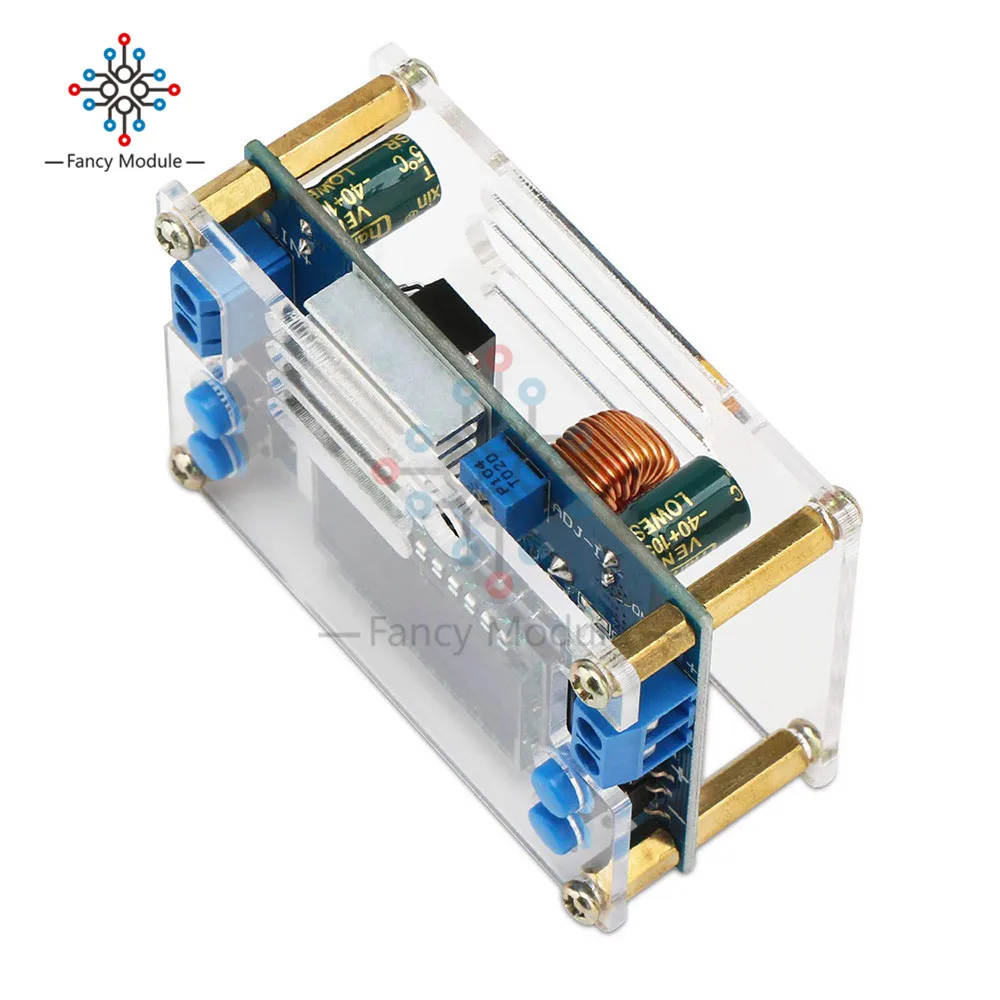

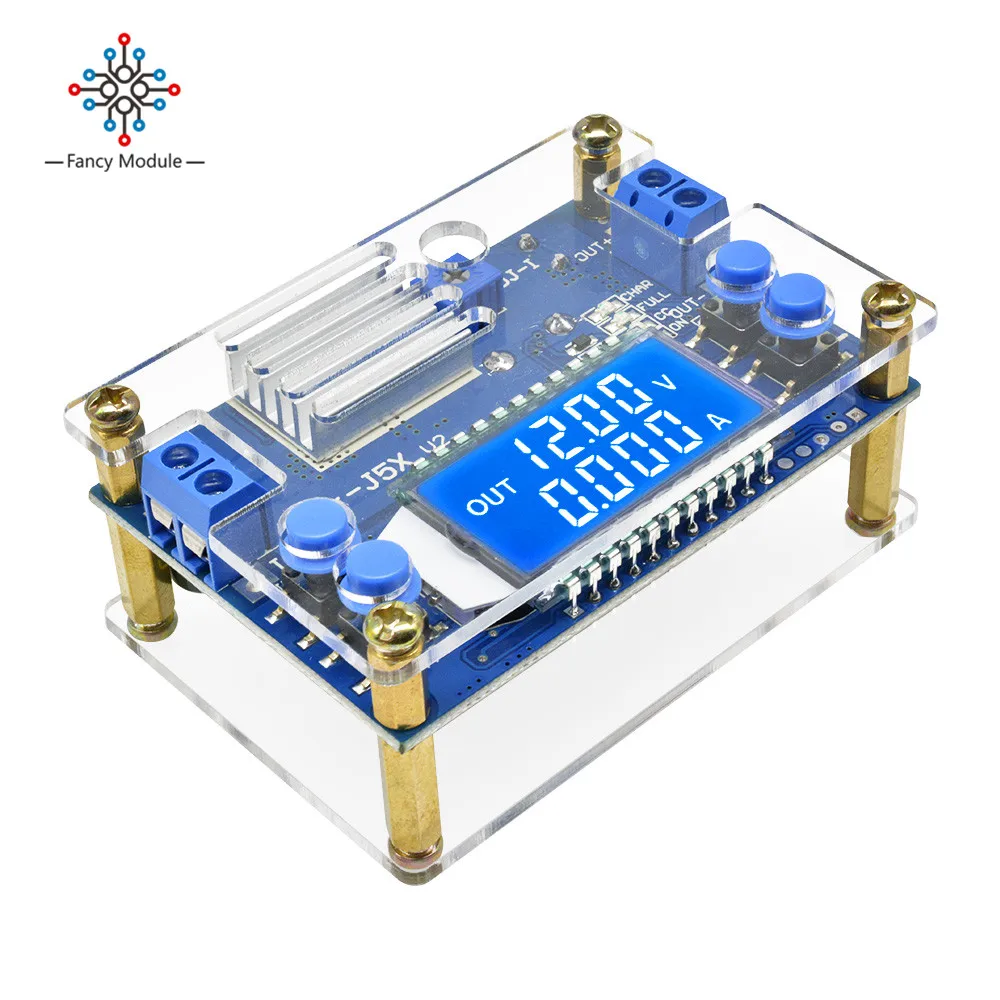

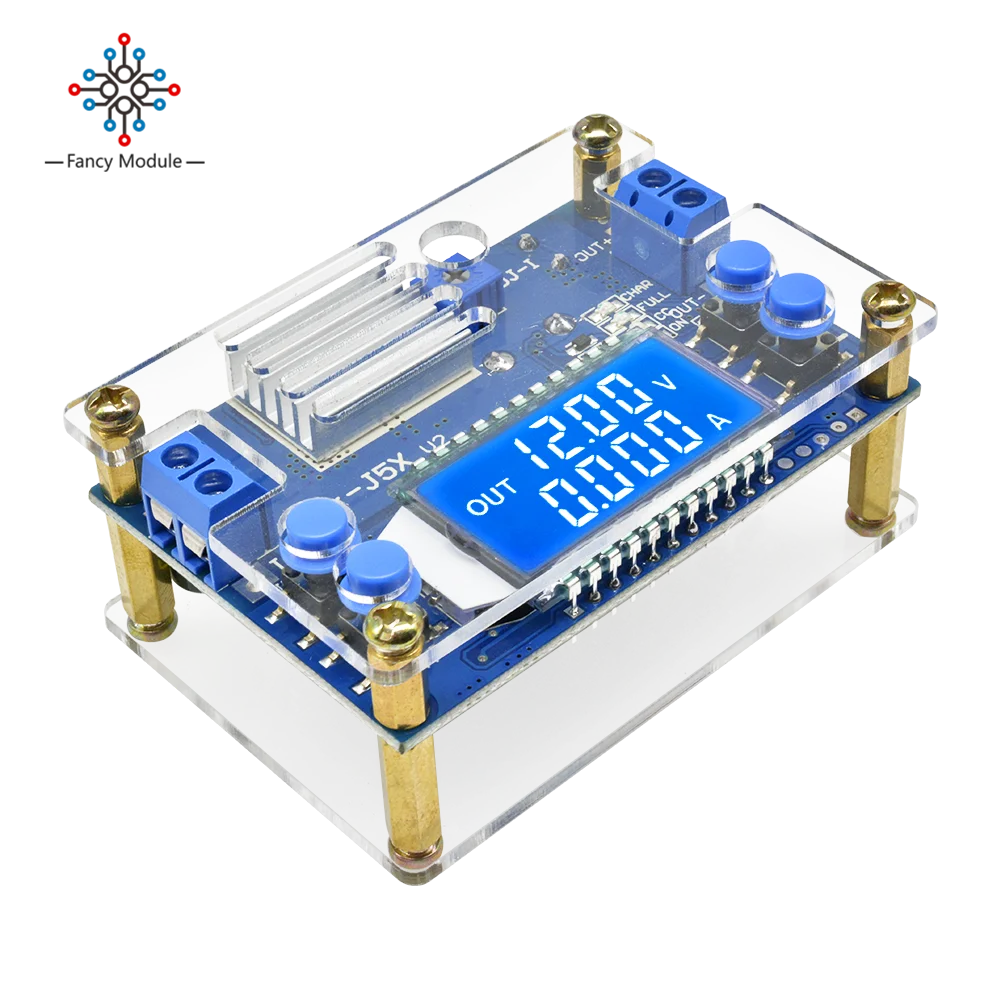

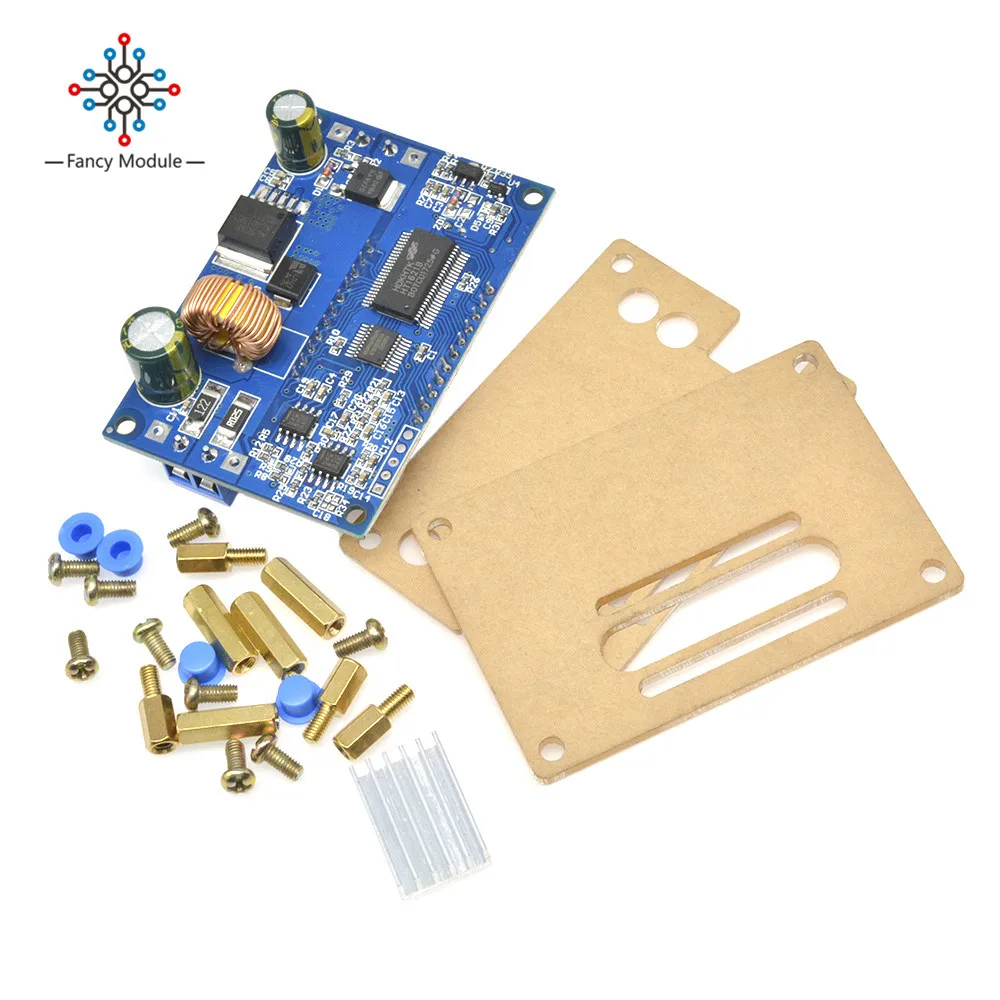

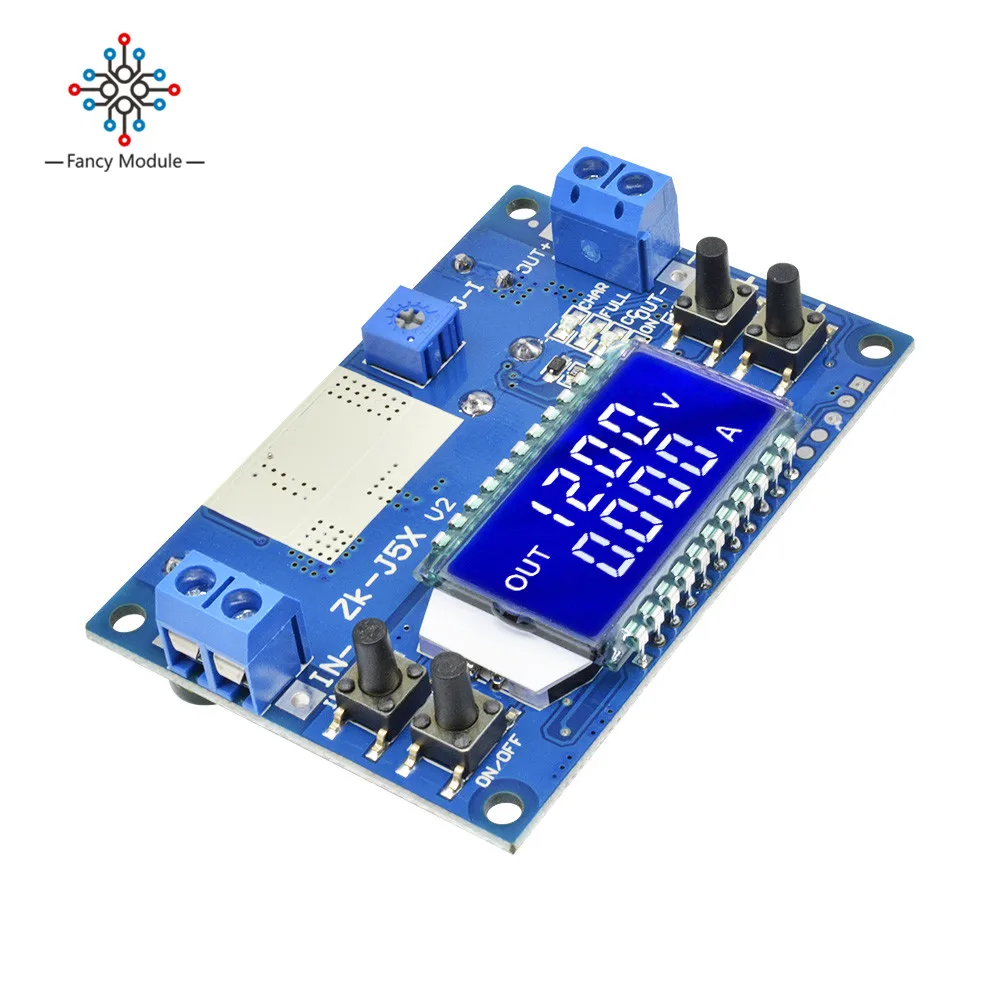

CC CV DC 6,5-36 в до 1,2-32 В 5 А 75 Вт понижающий преобразователь, модуль питания трансформатор, регулятор напряжения с корпусом радиатора

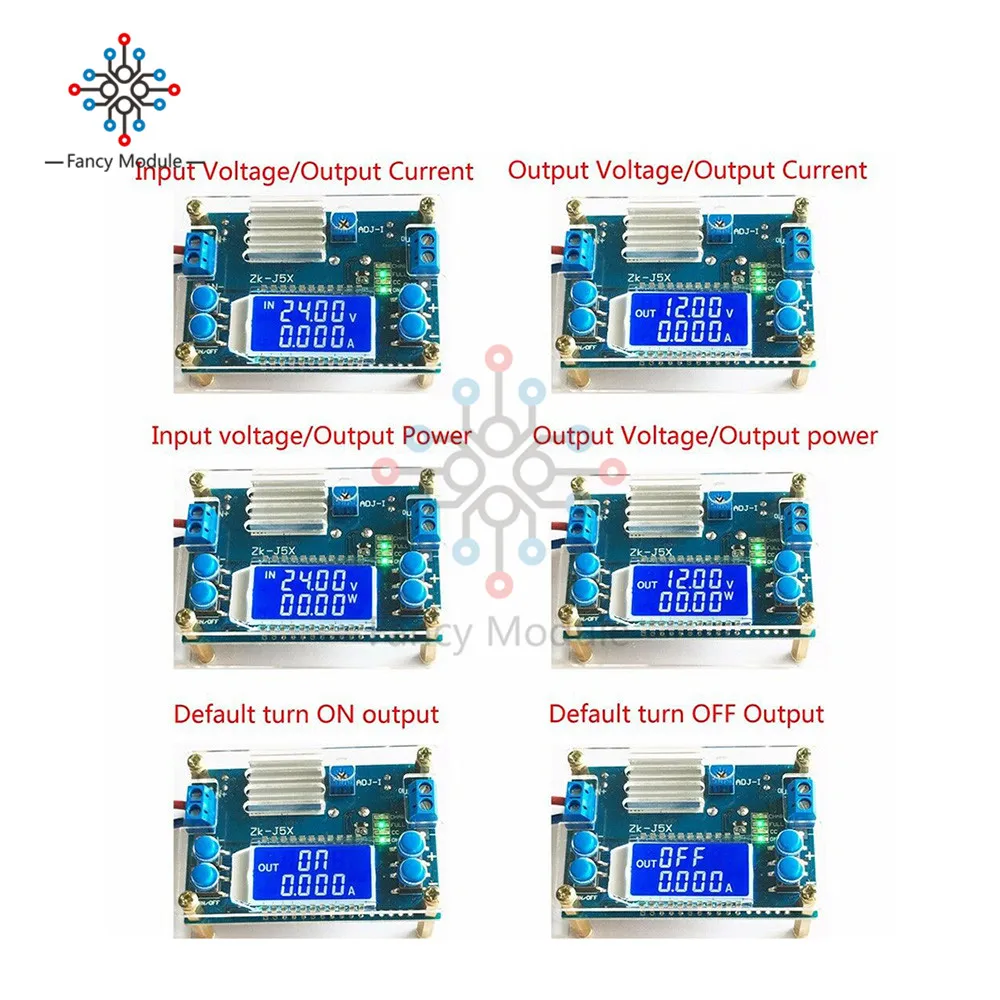

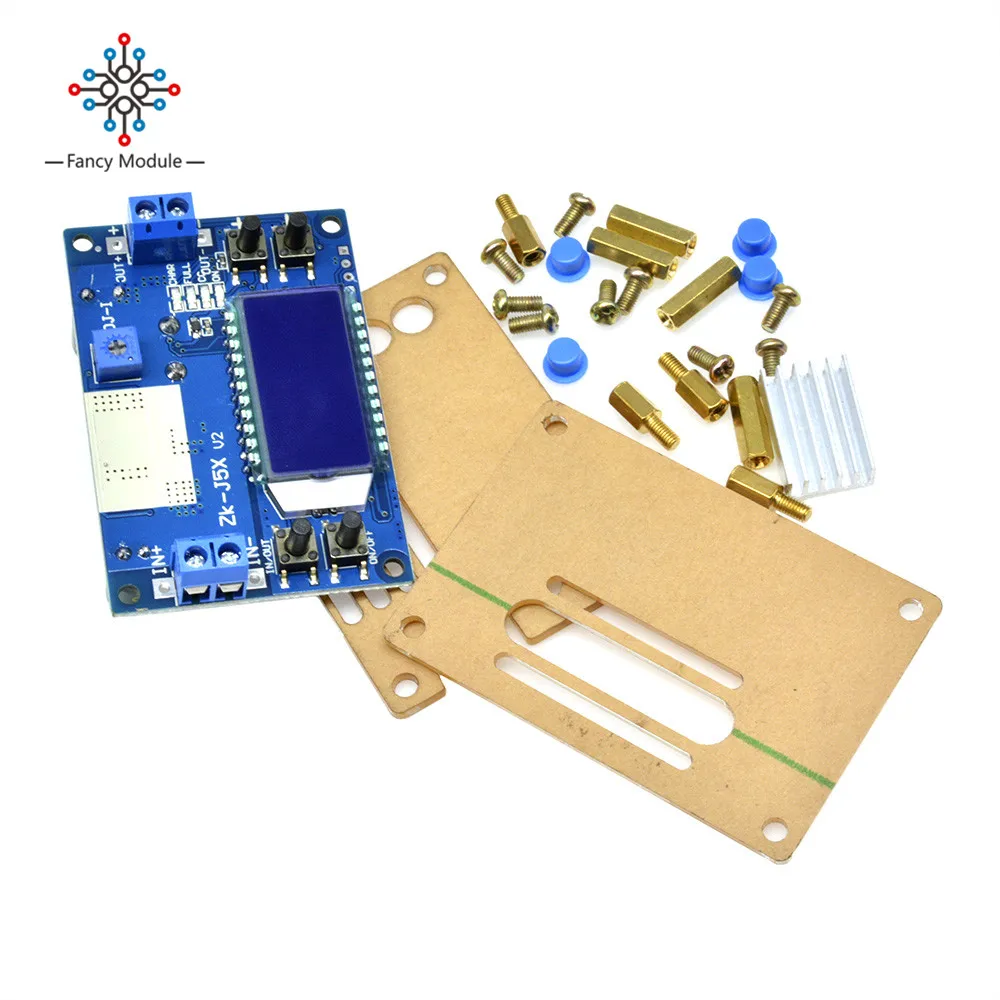

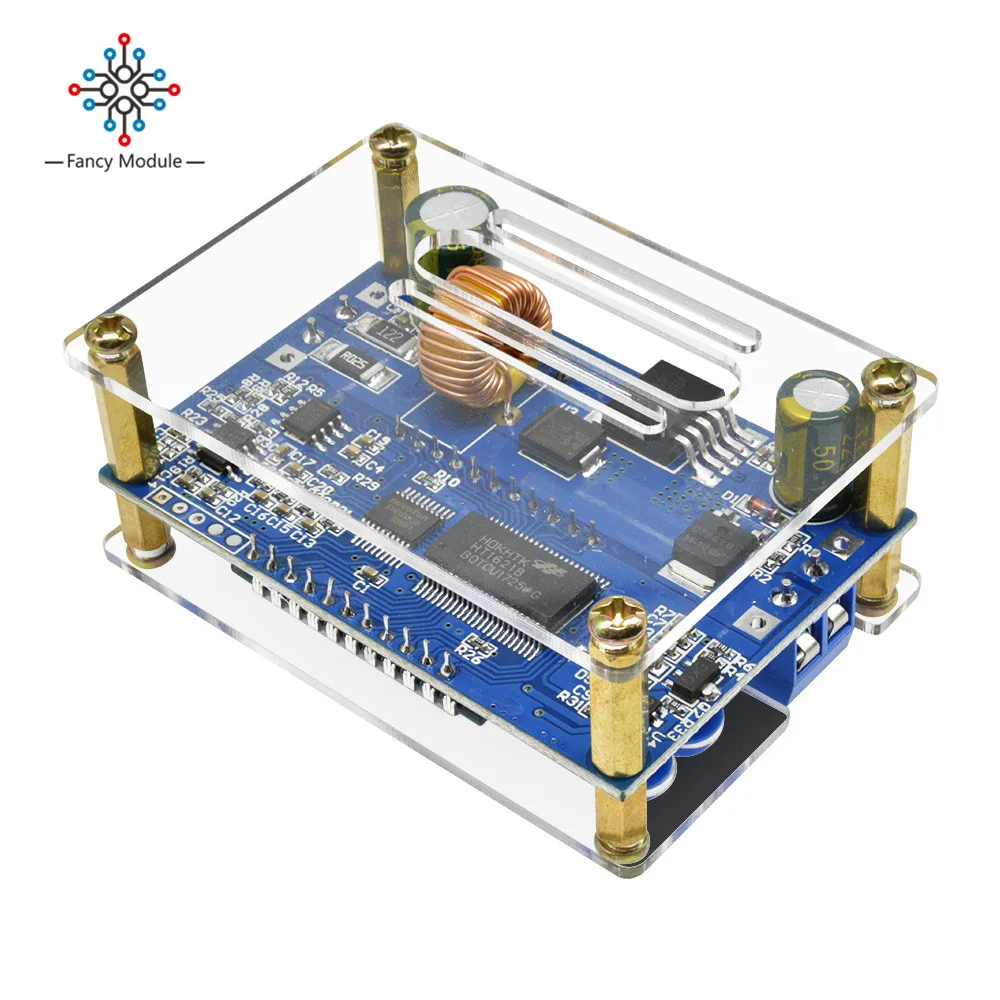

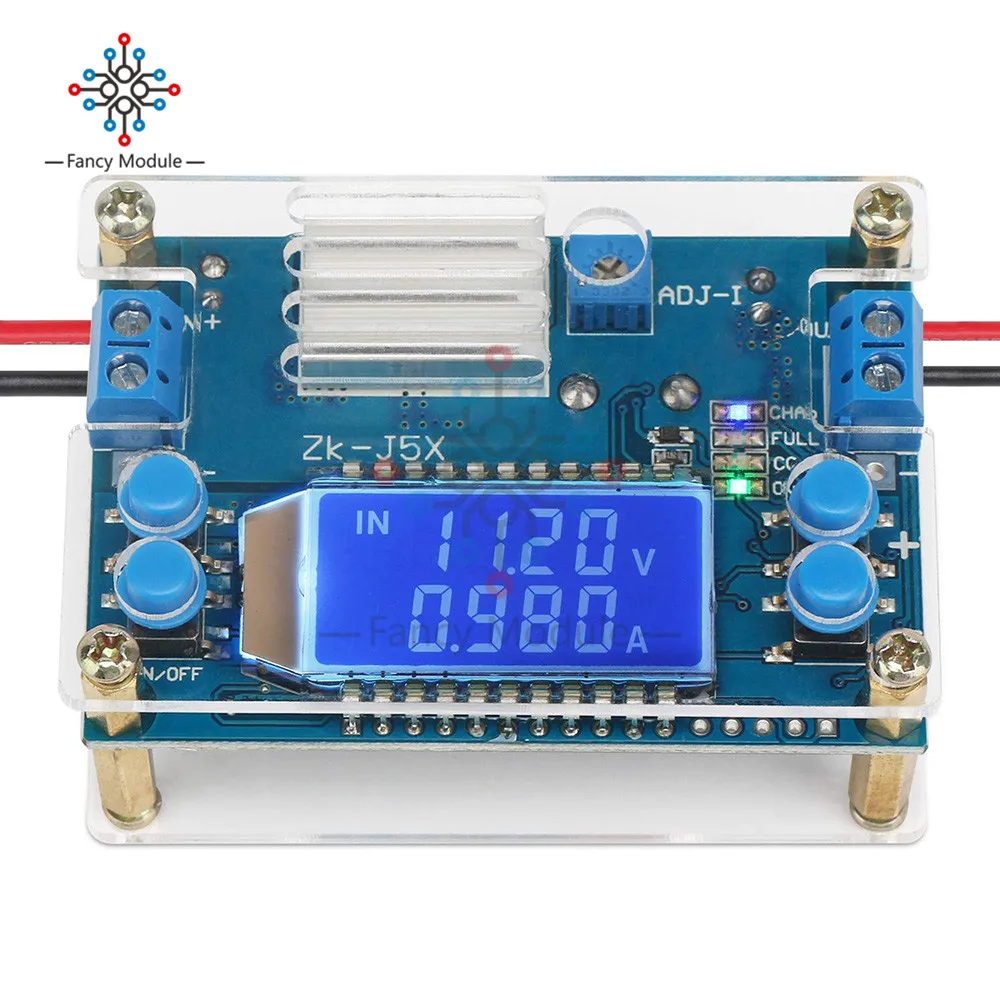

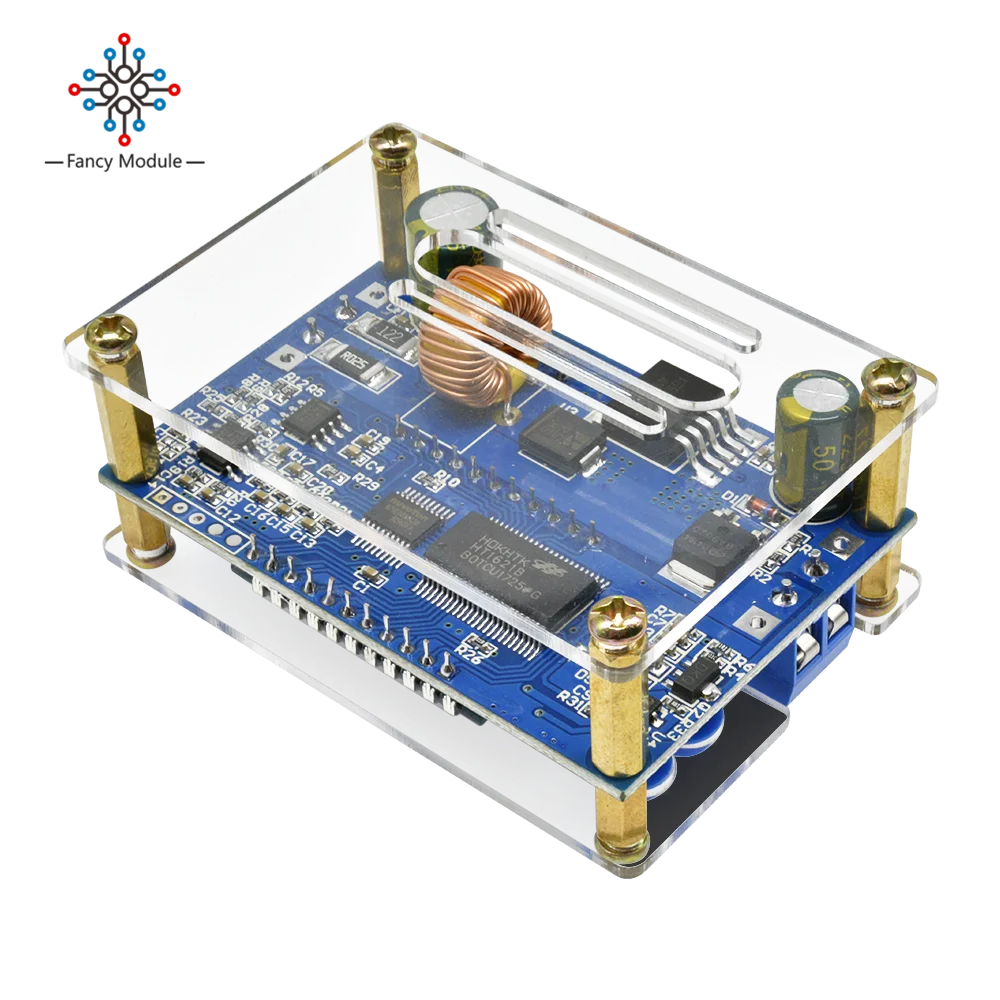

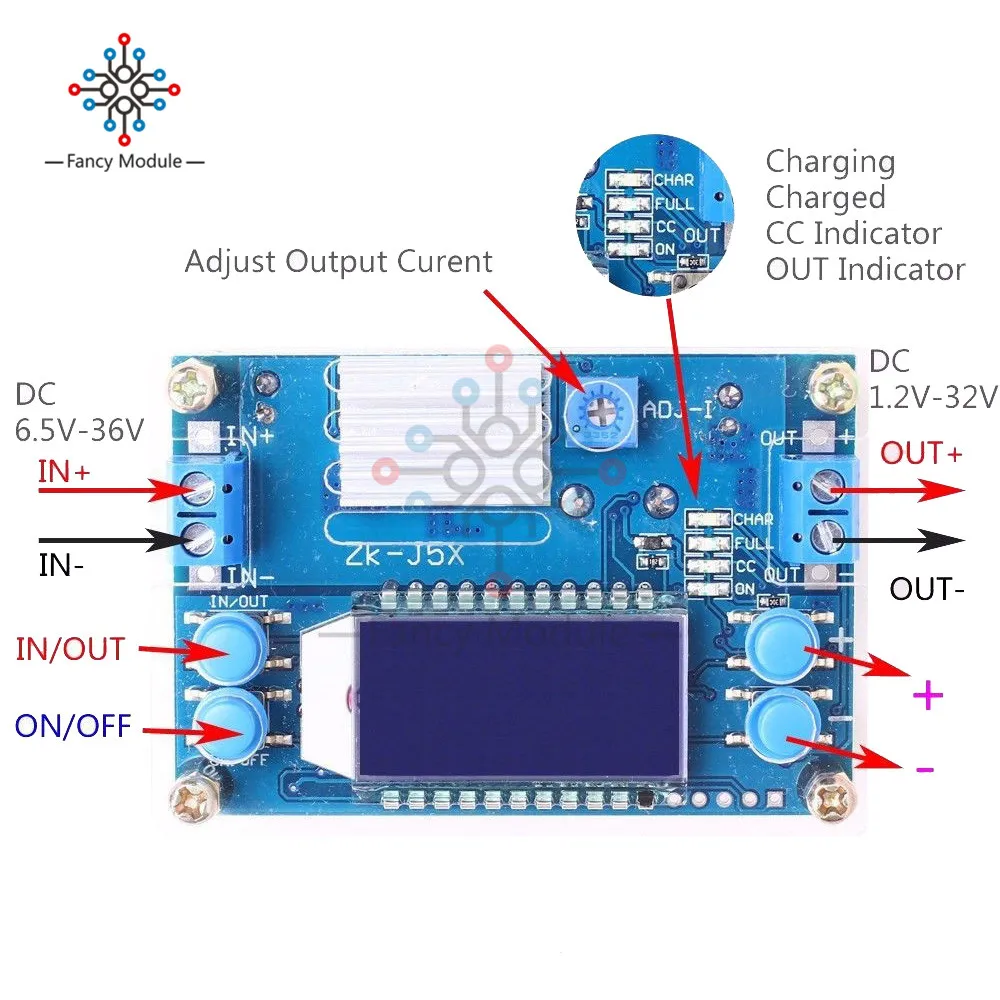

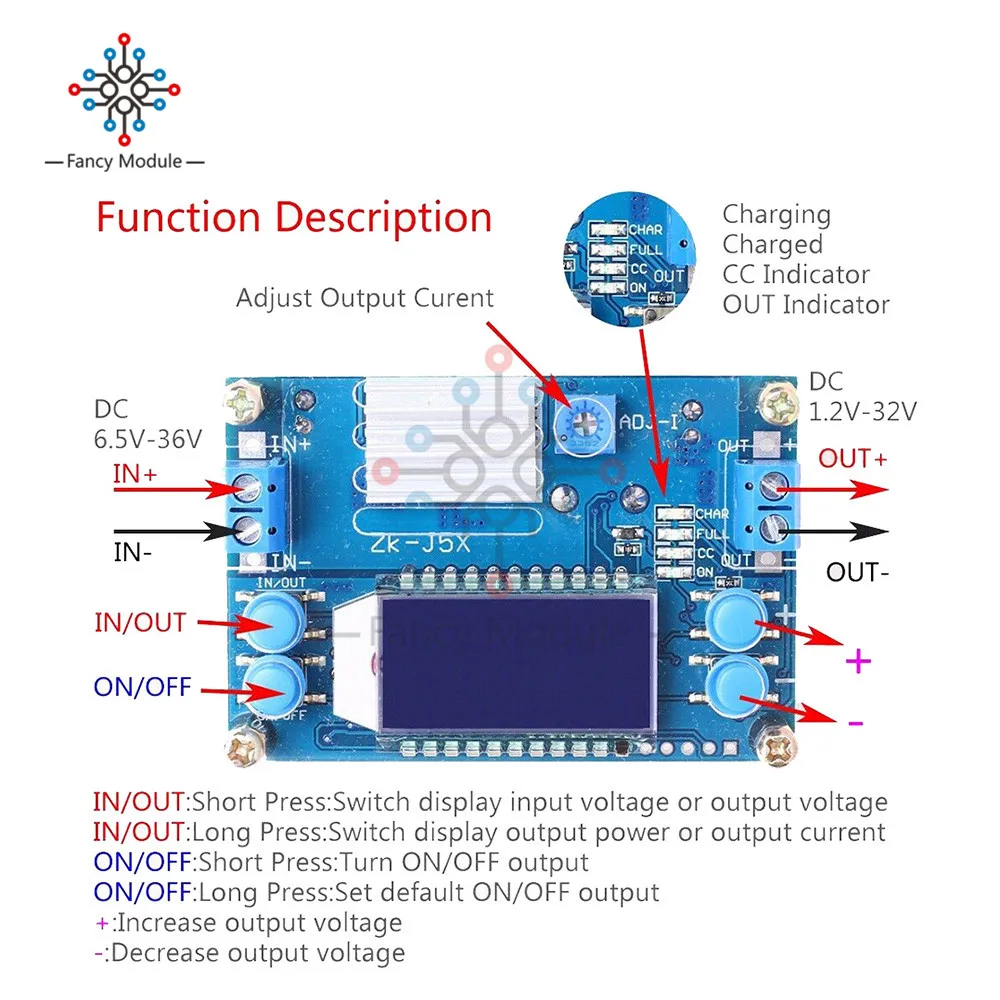

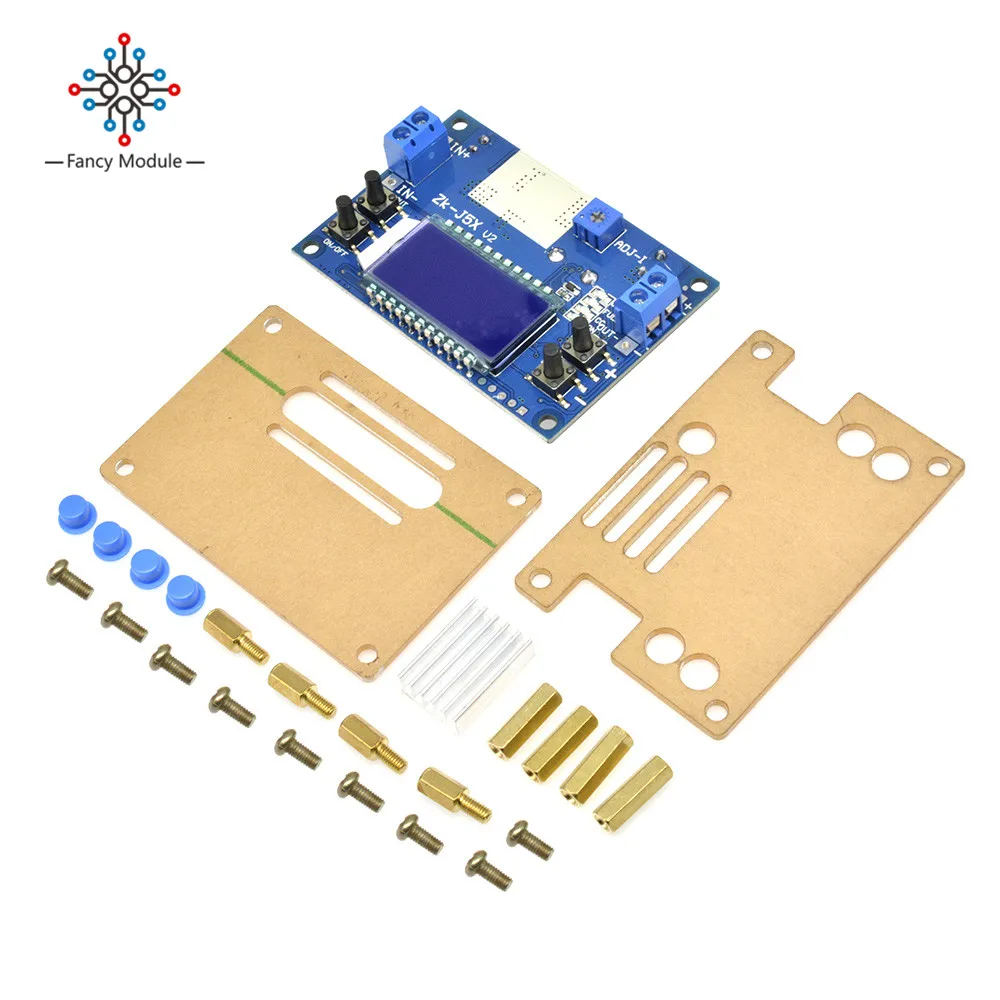

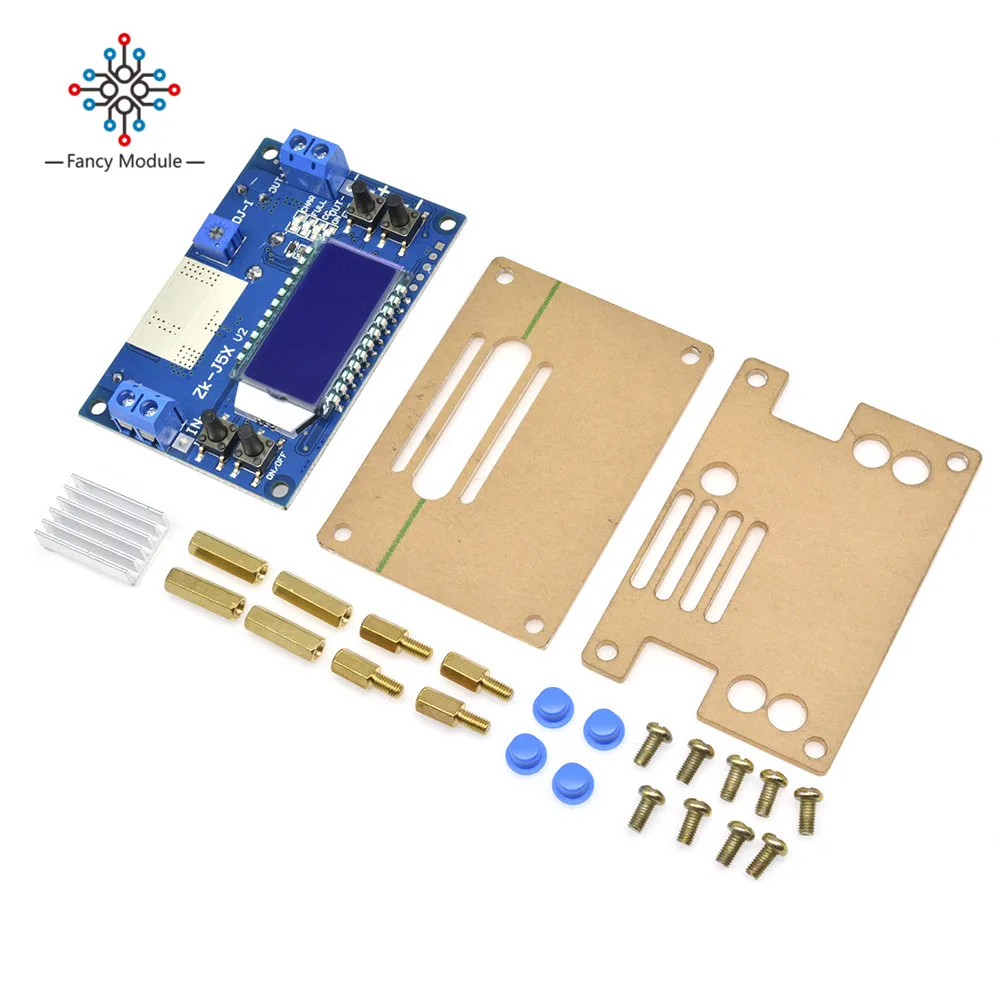

Описание:Этот товар является регулируемым постоянным напряжением постоянного тока, понижающим модуль питания с ЖК-дисплеем. HD дисплей Входное напряжение и выходное напряжение, ток, мощность и состояние дисплея. Регулируемое стабильное выходное напряжение и ток. Установите выходной ток для удовлетворения спроса. Его можно использовать как обычный модуль питания buck, зарядное устройство и светодиодный драйвер постоянного тока. Простой и эффективный, практичный.Характеристика:Высоковольтный устойчивый терминалС высококачественной акриловой оболочкойПоддержка полного выхода по нетрудоспособностиПоддержка защиты от обратного ходаПоддержка защиты от короткого замыканияПоддержка включения выходного сигналаЖК-экран HD дисплейПоддержка функции зарядкиПоддержка выбора выходаПоддержка отображения входного напряженияПоддержка отображения выходного напряжения, тока, мощностиПоддержка индикатора рабочего состоянияНесколько параметров отображаются одновременноВысокий ток, низкое теплоПараметр:Рабочая Напряжение: DC 6,5 V-36VВыходное напряжение: DC 1,2 V-32V постоянного токаВыходной ток: 5А (4,5а нужен радиатор; 3,5а стабильный в течение длительного времени)Выходная мощность: 75 Вт (75 Вт нужен радиатор; 50 Вт для 3,5a)Напряжение Дисплей диапазон: 1,2 ~ 32ВТочность отображения напряжения: +/-0,1 вНапряжение Дисплей Разрешение: 0,05 VДиапазон отображения тока: 0 ~ 5AТочность отображения тока: +/-0.05AРазрешение дисплея напряжения: 0.005AЭффективность преобразования: около 94%Рабочий ток: 30 мАМягкий стартер: Да (отказ при высокой нагрузке)Защита от обратного хода: ДаЗащита от обратного потока: нет (рекомендуется подключить диод в серии «Out +»)Диапазон рабочих температур:-20 ℃ ~ 85 ℃Диапазон рабочей влажности: 0%-95% RHРазмер без корпуса: 68*47*26 ммРазмер с оболочкой: 70,5*48,4*30 ммРазмер радиатора: 20*14*6 ммКнопка/потенциометр/светодиодный Введение:Длительное нажатие означает, что необходимо удерживать нажатие более 3 секунд.ВКЛ/ВЫКЛ: короткое нажатие, чтобы выбрать выходное напряжение. Длительное нажатие используется для восстановления настроек по умолчанию для следующей перезарядки.Вход/выход: короткое нажатие для переключения отображения входного напряжения или выходного напряжения. Длительное нажатие используется для переключения выходного тока или выходной мощности.Кнопка '+': используется для регулирования выходного напряжения. Увеличение выходного напряжения. При каждом нажатии кнопки для короткого нажатия, выходное напряжение увеличивается на 0,05 V. Нажмите и удерживайте кнопку может непрерывно. Увеличение 0,1 V, 1V в режиме непрерывного в том случае, если держать нажмите и удерживайте кнопку снова.Кнопка ' - ': используется для регулирования выходного напряжения. Уменьшение выходного напряжения. При каждом нажатии кнопки для короткого нажатия, выходное напряжение уменьшается на 0,05 V. Нажмите и удерживайте кнопку может постоянно уменьшаться. Уменьшение 0,1 V, 1V в режиме непрерывного в том случае, если держать нажмите и удерживайте кнопку снова.ADJ-I потенциометра: Регулировка выходного тока. Увеличьте выходной ток при вращении по часовой стрелке. Модуль входит в выходное состояние постоянного тока, если ток нагрузки достигает установленного значения тока. Красный светодиодный индикатор постоянного тока включится.Светодиодный: зеленый светодиодный. Выходной индикатор. Он включается, когда есть выход на выходном терминале. В противном случае он выключен.CC светодиодный: Красный светодиодный. Индикатор постоянного тока на выходе. Он входит в состояние постоянного тока, когда ток нагрузки достигает установленного тока и индикатор постоянного тока CC включается.Полный светодиодный: зеленый светодиодный. Полностью заряженный индикатор. Когда аккумулятор полностью заряжен. Он будет зафиксировано какое-либо движение. Включится, если выходной ток меньше 0,2a, когда заданный ток 2A.CHAR светодиодный индикатор зарядки. Включается при зарядке.Использование шагов:Как обычный понижающий модуль питания:1. Подключите правильное входное напряжение на входном терминале;2. Настройка '+' и ' - ' кнопок постоянного напряжения для установки выходного напряжения в соответствии с требованиями.3. Сначала поверните ADJ-I потенциометра против часовой стрелки более 10 поворотов.4. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле)5. Поверните ADJ-I потенциометра постоянного тока по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением защиты от перегрузки по току.6. Тестирование и использование (E.g: Максимальный выходной ток модуля составляет 2А, если дисплей 2А на мультиметре. Тогда максимальный ток может быть только 2A при использовании этого модуля. Красный светодиодный индикатор включается, если выход достигает 2 А. В противном случае светодиодный индикатор выключен.)7. Выходное напряжение будет уменьшаться из-за тока выборочного резистора на выходе. Чем выше ток, тем выше напряжение.Как зарядное устройство:1. Верхняя часть: модуль питания не может использоваться в качестве модуля зарядного устройства, если он не поддерживает функцию постоянного тока. Разница в напряжении между аккумулятором с недостаточным напряжением и зарядным устройством очень велика. Это вызывает чрезмерный ток зарядки даже повреждает батарею. Поэтому для достижения определенного уровня необходимо держать зарядку в режиме постоянного тока. Затем автоматически переключиться обратно на постоянное напряжение зарядки.2. Убедитесь, что плавающее напряжение зарядки и зарядный ток для аккумулятора. Если литиевая батарея для параметра 3,7 V/2200 мА · ч, затем плавающего заряда напряжение 4,2 V, максимальный зарядный ток никель-металл-1C, который является 2200mA.3. Подключите правильное входное напряжение на входном терминале. (Примечание: Пожалуйста, не подключайте нагрузку во время набора параметров).4. Проверьте выходное напряжение с помощью мультиметра и отрегулируйте '+' и ' - ' кнопки постоянного напряжения, чтобы убедиться, что выходное напряжение достигнет, чтобы потребовать плавающего напряжения зарядки. (В том случае, если будет взимать 3,7 V литиевая батарея, регулировать выходное напряжение до 4,2 V)5. Сначала поверните ADJ-I потенциометра против часовой стрелки более 10 поворотов.6. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле)7. Поверните ADJ-I потенциометра постоянного тока по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением тока заряда.8. Подключите аккумулятор к выходному терминалу и начните зарядку.Светодиодный драйвер постоянного тока высокой мощности:1. Убедитесь, что светодиодный рабочий ток и максимальное рабочее напряжение.2. Подключите правильное входное напряжение на входном терминале. (Примечание: Пожалуйста, не подключайте нагрузку во время набора параметров).3. Протестируйте выходное напряжение мультиметром на выходном терминале и настройте кнопки '+' и ' - ' для установки выходного напряжения на максимальное рабочее напряжение светодиодный индикатор.4. Поверните ADJ-I потенциометра против часовой стрелки более 10 поворотов.5. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле)6. Поверните ADJ-I потенциометра постоянного тока по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым светодиодный током.7. Подключите светодиодный индикатор и проверьте.Примечание:Выходное напряжение по умолчанию составляет около 5 В.Это понижающий модуль питания, поэтому выходное напряжение должно быть ниже входного напряжения. В противном случае он не будет работать нормально.Пожалуйста, нажмите кнопку ' - ' повторно, если нет выходного напряжения.Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока.Пожалуйста, не делайте коротких выходов.Вход напряжение должно быть 0,5 V выше, чем выходное напряжение.Пожалуйста, подключите вход перед подключением батареи при использовании в качестве заряда и убедитесь, что выходное напряжение выше, чем напряжение батареи. Рекомендуется для последовательного диода с защитой от обратного потока на входном положительном терминале.«In-» и «Out-» не могут быть соединены вместе, в противном случае модуль не может поддерживать постоянный ток.Пожалуйста, убедитесь, что входная мощность больше, чем мощность нагрузки.Пожалуйста, понижайте выходную мощность, если модуль горячий.Модуль выходное напряжение и ток точность 0,1 V и 0.05A.Перед использованием ознакомьтесь с руководством и описанием.Применение:Обычный источник питанияЗарядное устройство для аккумулятораСветодиодный источник питанияДисплей напряжения прибораИзмерительный приборТест цепиПреобразование мощностиПосылка включает в себя:1 * 5A понижающий модуль питания1 * радиатор1 * акриловый корпус
