PWM В модуль преобразователя Напряжения 0%-100% до 0-10V для PLC MCU цифрового сигнала в аналоговый, PWM Регулируемый преобразователь, модуль питания

PWM-модуль преобразователя Напряжения 0%-100% до 0-10 В для PLC MCU цифровой аналоговый сигнал PWM Adjustabl преобразователь силовой модуль

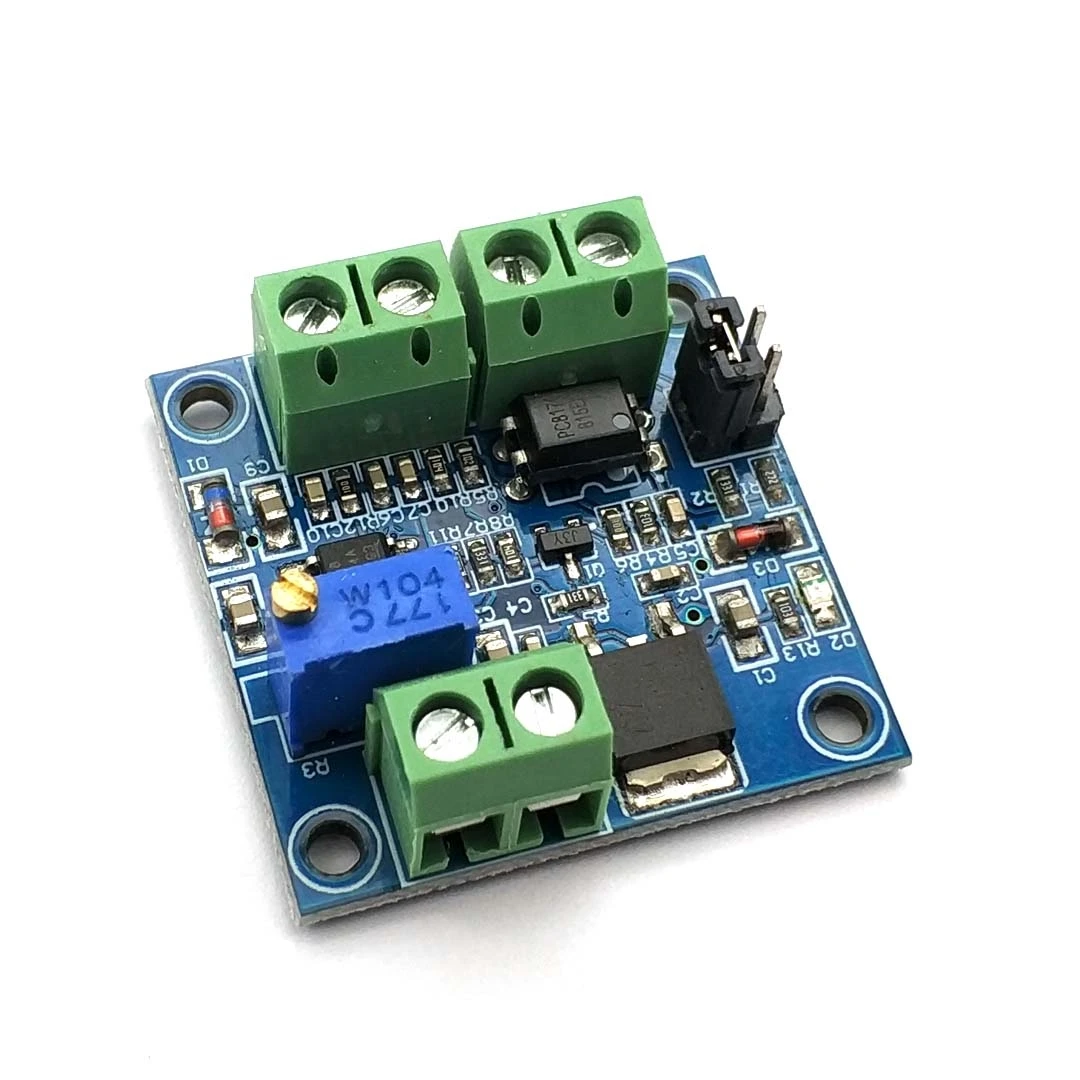

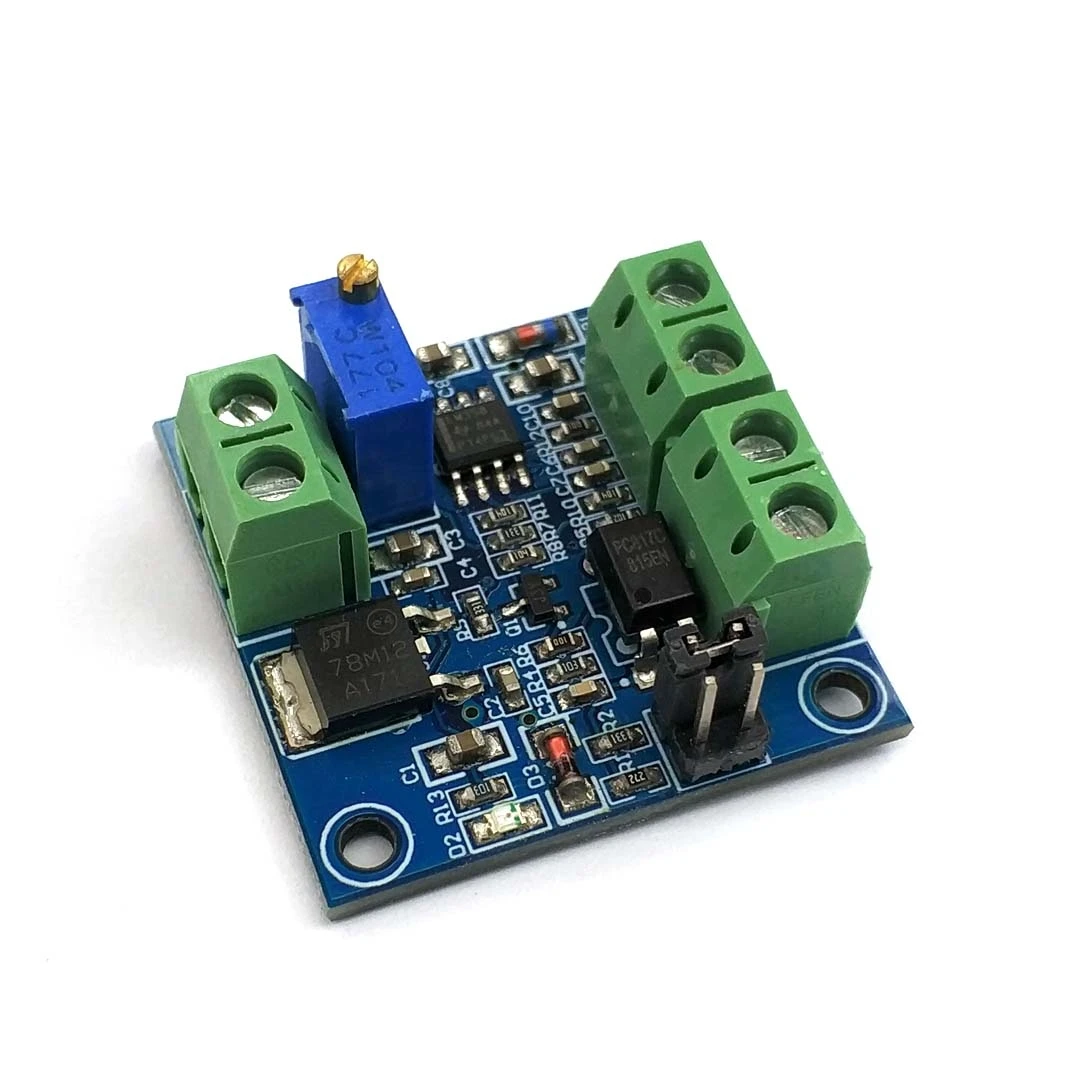

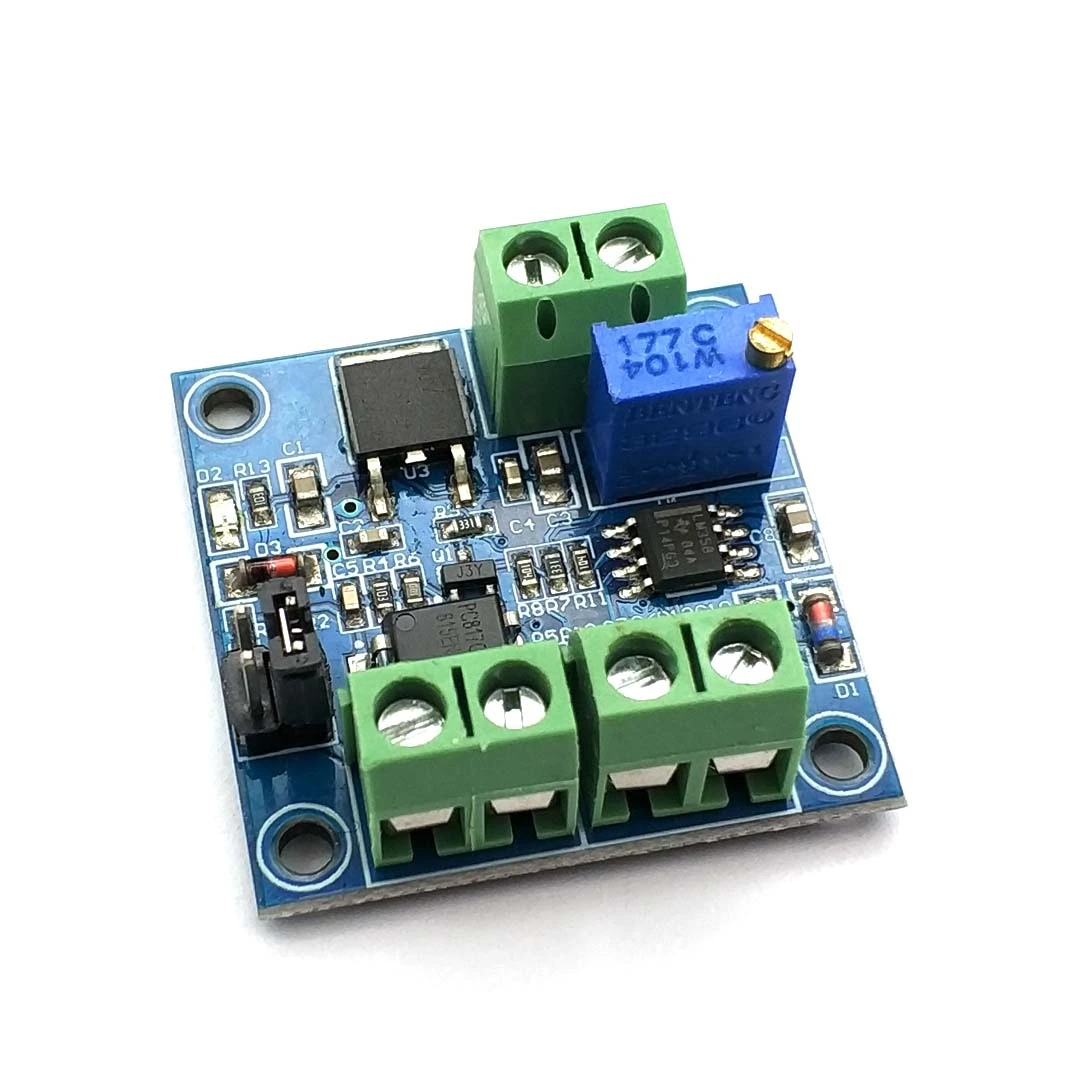

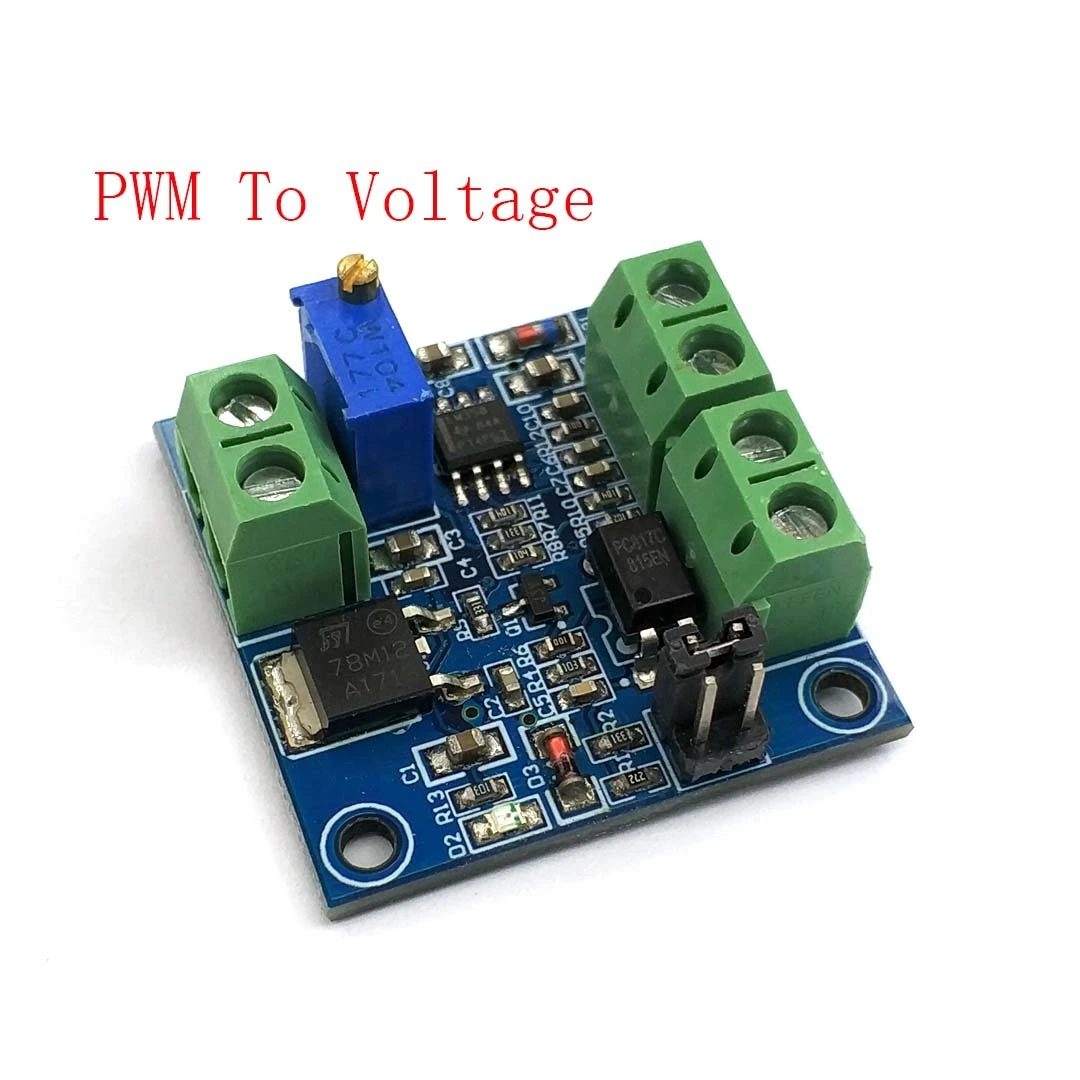

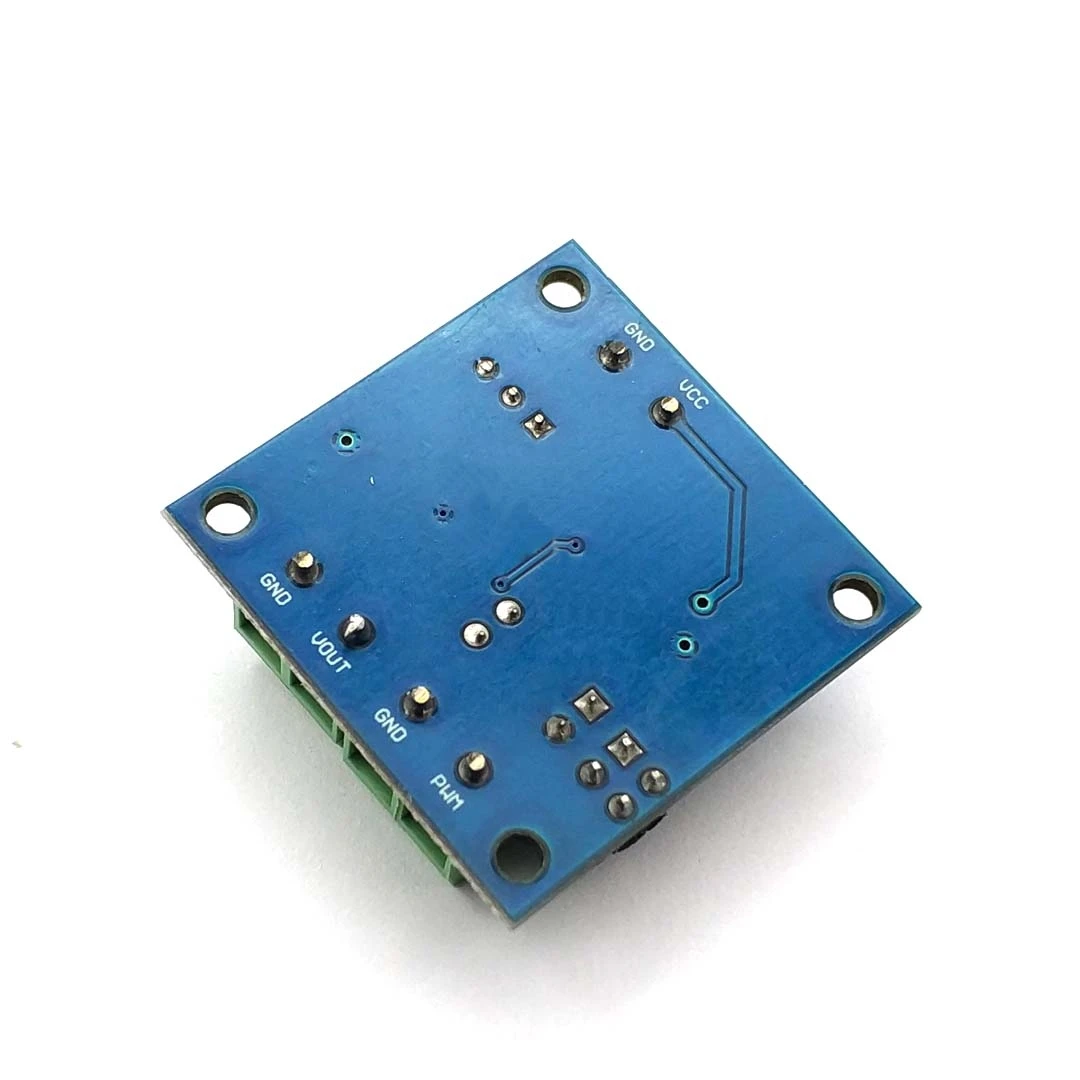

Модуль напряжения передачи PWM LC-LM358-PWM2V преобразует цифровые сигналы PWM в аналоговые сигналы от 0 до 10 в.Может использоваться в качестве переключателя интерфейса сигнала для ПЛК или других промышленных плат управления. Выходное напряжение регулируется регулировкой коэффициента мощности ШИМ. Модули небольшого размера и просты в использовании в разных местах.Особенности:1>. MCU с встроенными технологиями2>. Простота в эксплуатации, тонкая настройка потенциометром3>. Выберите диапазон входного уровня сигнала PWM через короткое замыкание4>. Модуль меньше, прост в переноске и использованииПараметры:1>. Рабочее напряжение: 12 В-30 В постоянного тока; (> 100 мА)2>. Частота приемника ШИМ: 1 кГц-3 кГц3>. Диапазон входного уровня сигнала PWM:Пиковое значение 4,5 V до 10V уровня. Короткая крышка устанавливается в '5V'. Этот уровень используется для нормального контроллера или 5V MCUПик 12 В до 24 В, поэтому вставляется в 24 В. Короткая крышка устанавливается в '24V'. Этот уровень используется для нормального контроллера PLC4>. Диапазон преобразования: 0%-100% ШИМ до 0-10 в5>. Допустимая погрешность: 5%4. Аппаратный интерфейс:VCC:DC 12V-30VЗаземление: заземленияШИМ: положительный входной сигнал ШИМGND: отрицательный входной сигналВыход: Выходное напряжение 0-10 вGND: выходное напряжение заземленияУправление инструкции по уходу за изделиемПосле включения питания, без входного сигнала, выход составляет 0 В, поэтому только вход может выводиться.В первый раз, когда мощность включена, лучше всего сделать калибровку отладки: входной сигнал коэффициента мощности 50% к PWM/GND и отрегулировать относительную амплитудную короткую крышку. Частота-1 кГц-3 кГц, измеренный VOUT и GND с мультиметром, и он отобразит 5 В. Настройте потенциометр, чтобы убедиться, что дисплей 5,00 в на мультиметре. Это откалибрует ваш импульсный сигнал к этому модулю.При изменении частоты соответствие может быть смещено и необходимо повторно откалибровать.Выходное напряжение может регулироваться путем регулировки коэффициента нагрузки.Точность может контролироваться путем регулировки потенциометра.

1 шт. ШИМ-модуль преобразователя Напряжения
