ШИМ до модуль преобразователя Напряжения 0%-100% до 0-10 В для PLC MCU цифро-аналоговый сигнал PWM Регулируемый преобразователь модуль питания

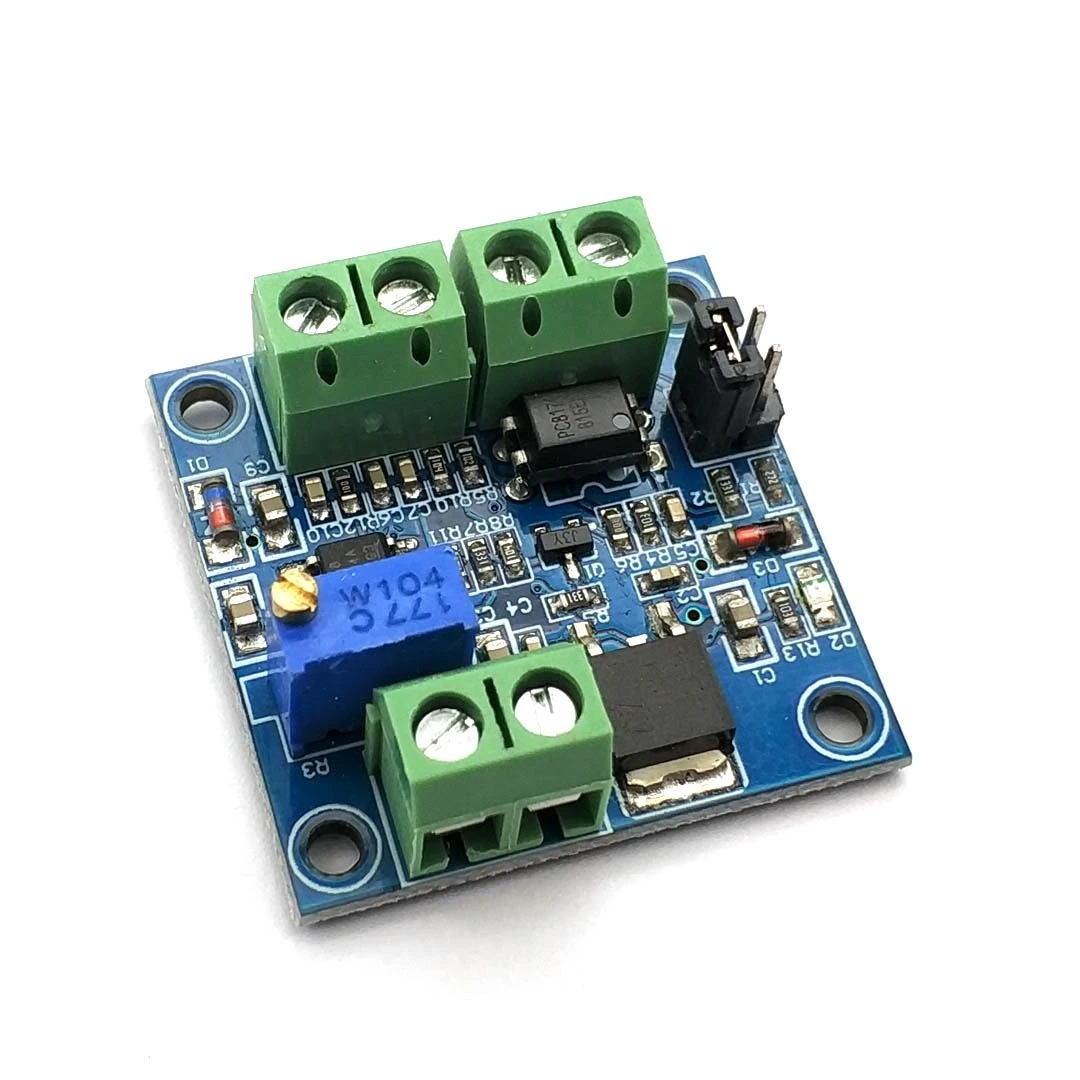

DZ0009__DZ000971__DZ000971-1__DZ000971-1_03

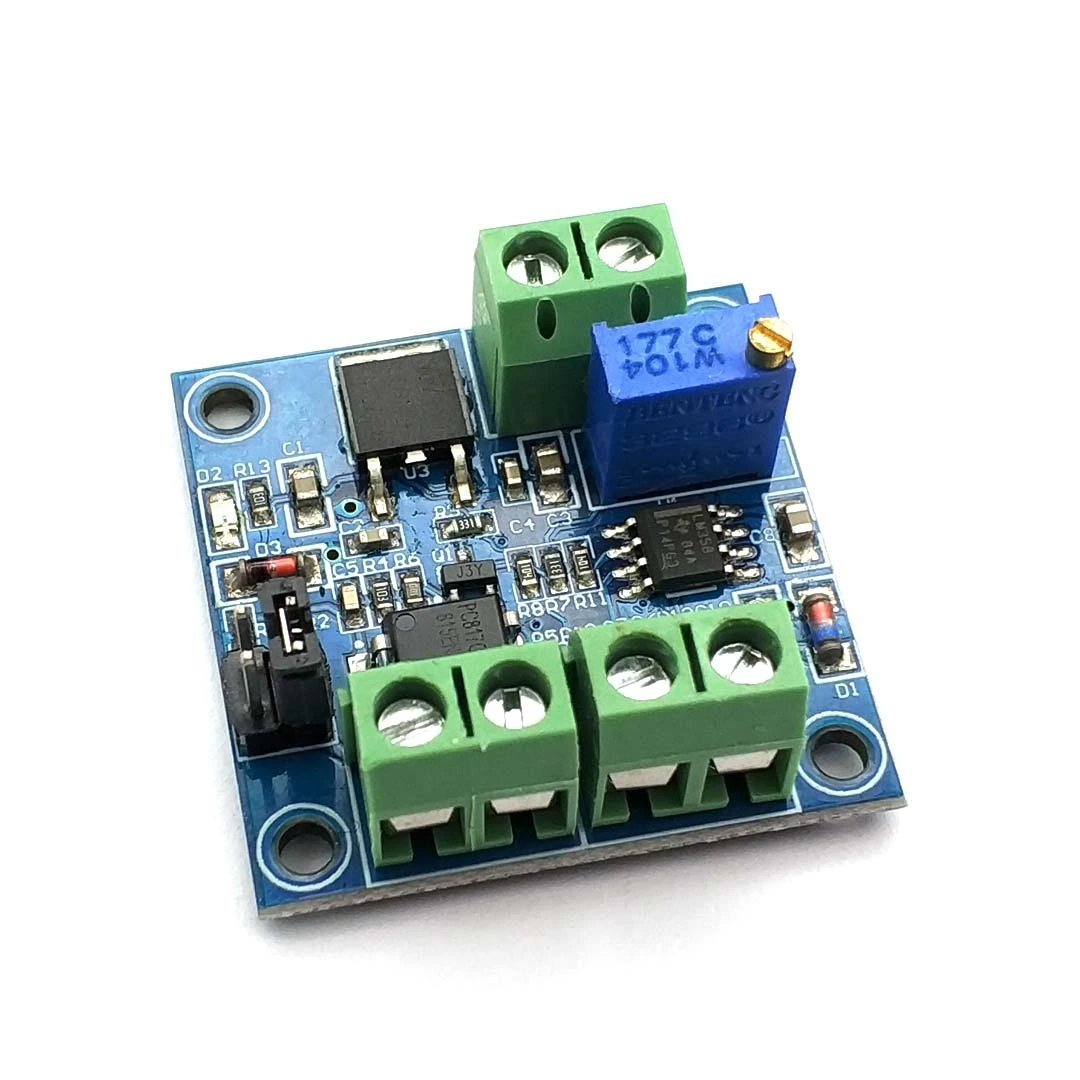

DZ0009__DZ000971__DZ000971-1__DZ000971-1_04

Описание:

Модуль передачи напряжения ШИМ LC-LM358-PWM2V преобразует цифровые сигналы ШИМ в аналоговые сигналы от 0 до 10 в.

Может использоваться в качестве переключения интерфейса сигнала для ПЛК или других промышленных плат управления. Выходное напряжение регулируется регулировкой рабочего коэффициента ШИМ. Модули небольшого размера и просты в использовании в разных местах.

Особенности:

1>. Встроенная технология MCU

2>. Простота в эксплуатации, точная настройка с помощью потенциометра

3>. Выберите диапазон входного уровня сигнала ШИМ через короткое замыкание

4>. Модуль меньшего размера, удобен в переноске и использовании

Параметры:

1>. Рабочее напряжение: 12 В-30 В постоянного тока; (> 100 мА)

2>. Частота приемника ШИМ: 1 кгц-3 кГц

3>. Диапазон входного уровня сигнала ШИМ:

Пик от 4,5 В до 10 В. Короткая крышка устанавливается в '5V'. Этот уровень используется для обычного контроллера или микроконтроллера 5 В

Пик от 12 В до 24 В, поэтому вставляется в 24 В. Короткая крышка устанавливается в '24V'. Этот уровень используется для обычного контроллера ПЛК

4>. Диапазон преобразования: от 0%-100% ШИМ до 0-10 в

5>. Допустимая погрешность: 5%

4. Аппаратный интерфейс:

VCC:DC 12V-30V

GND: земля

ШИМ: положительный входной сигнал ШИМ

GND: отрицательный входной сигнал

Выход: Выходное напряжение 0-10 в

GND: Заземление выходного напряжения

Инструкции по эксплуатации:

После включения питания, без входного сигнала, выход составляет 0 В, поэтому может выводить только вход.

При первом включении питания лучше всего выполнить калибровку отладки: Введите сигнал коэффициента работы 50% в PWM/GND и отрегулируйте короткий колпачок относительной амплитуды. Частота 1 кгц-3 кГц, измеренные VOUT и GND с помощью мультиметра, и он будет отображать 5 В. Отрегулируйте потенциометр, чтобы убедиться, что на мультиметре отображается 5,00 в. Он откалибрует ваш импульсный сигнал на этот модуль.

При изменении частоты соответствие может быть смещено и необходимо повторно калибровать.

Выходное напряжение можно отрегулировать, регулируя коэффициент работы.

Точность можно контролировать, регулируя потенциометр.

Посылка

1 шт. ШИМ до модуль преобразователя Напряжения

Вопросы еще не задавались...

Отзывы покупателей

V***v

Страна: RU Доставка: Saver Shipping 17.08.2022

Качество супер. Все подошло как родное. Советую продавца и товар. Доставка быстрая.

R***r

Страна: RU Доставка: Standard Shipping 18.08.2022

доставка 1.5 месяца. полностью соответствует описанию. брал для управления пропорциональным краном. работает отлично

E***v

Страна: RU Доставка: Standard Shipping 23.09.2022

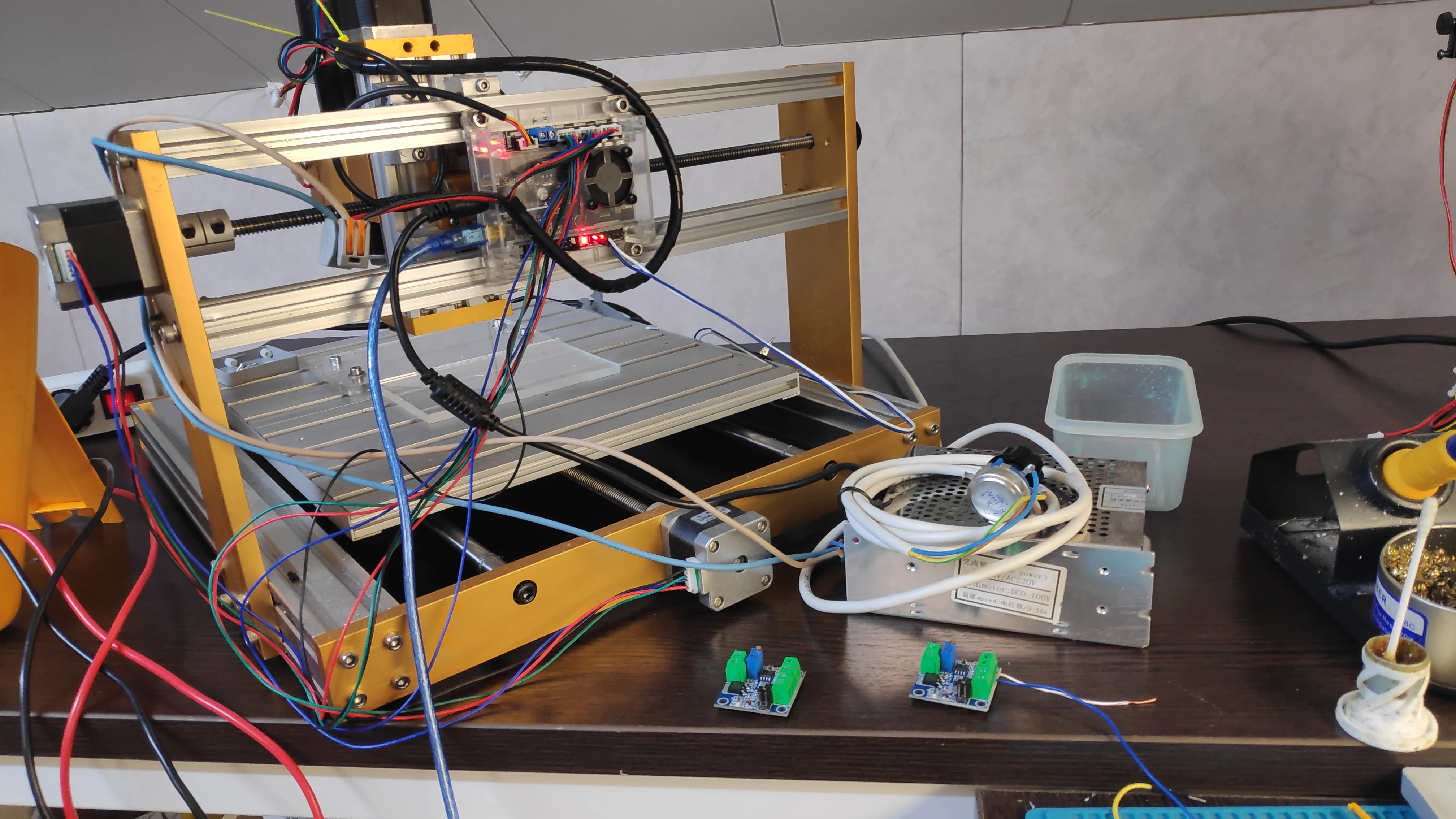

Не работает. Брал для платы Grbl, для преобразования 24V PWM в постоянное 0-10В для управления 500-ваттным шпинделем. Из трех модулей ни один не отстроился на 50%, при регулировке уплывают 10В, и абсолютно нелинейный сигнал на выходе.
