Вычислительный модуль Raspberry Pi 3 + с 8 ГБ16 ГБ32 ГБ eMMC Flash SMD + Lite с Broadcom BCM2837B0 Cortex-A53 64-бит 1,2 ГГц для объема см3

Обзор:

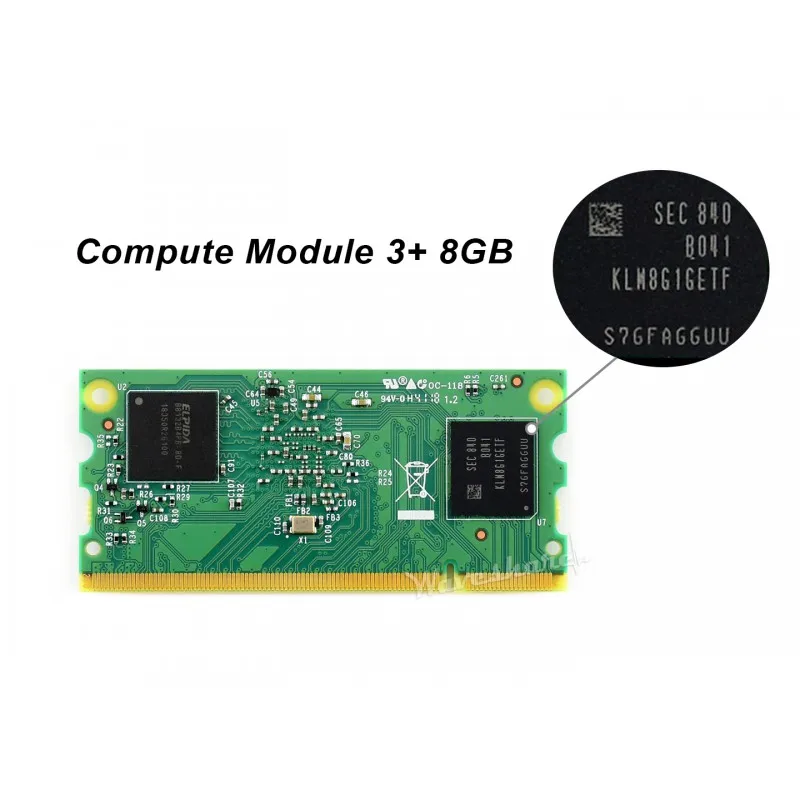

См3 +/8 Гб:

Вычислительный модуль см3 +/8 ГБ содержит кишки Raspberry Pi 3 Model B + (процессор BCM2837 и 1 Гб ОЗУ) А также флэш-устройство eMMC 8 Гб (что эквивалентно SD-карте в Pi).

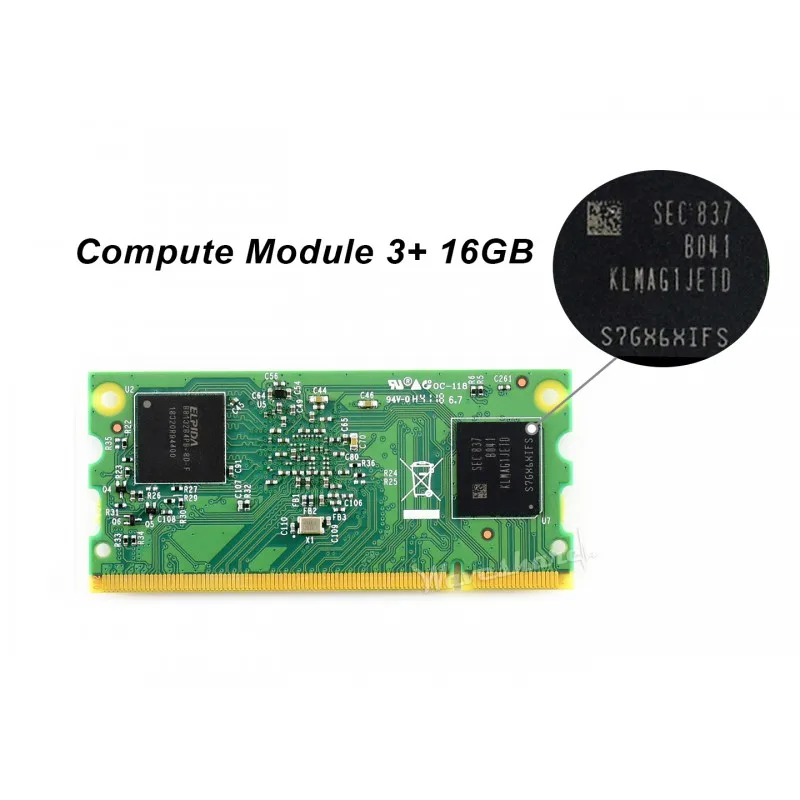

См3 +/16 ГБ:

Вычислительный модуль см3 +/16 ГБ содержит кишки Raspberry Pi 3 Model B + (процессор BCM2837 и 1 Гб ОЗУ) А также флэш-устройство eMMC на 16 Гб (что эквивалентно SD-карте в Pi).

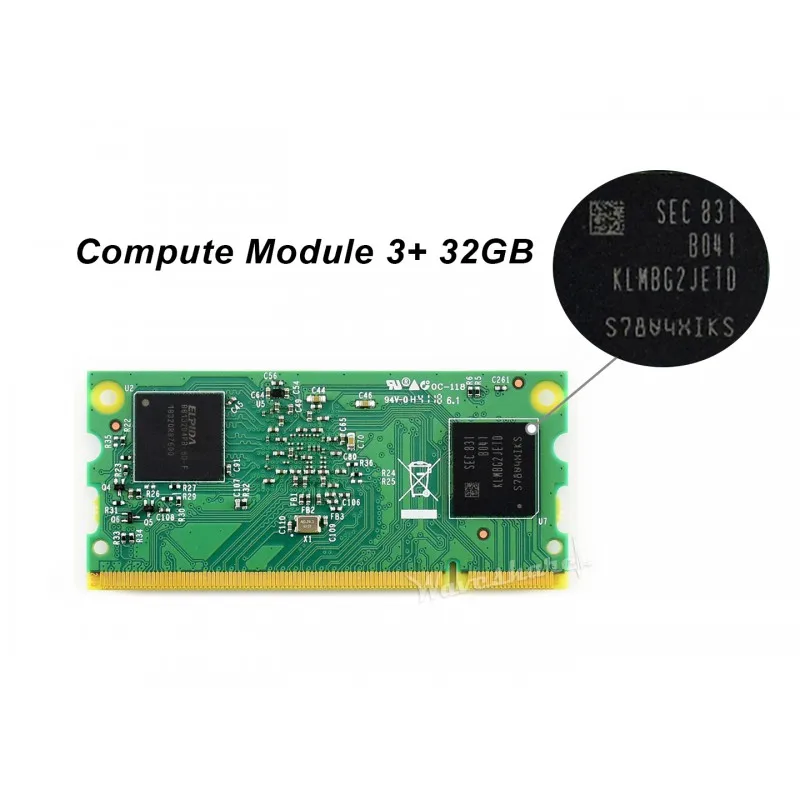

См3 +/32 ГБ:

Вычислительный модуль см3 +/32 ГБ содержит кишки Raspberry Pi 3 Model B + (процессор BCM2837 и 1 Гб ОЗУ) А также флэш-устройство eMMC на 32 Гб (что эквивалентно SD-карте в Pi).

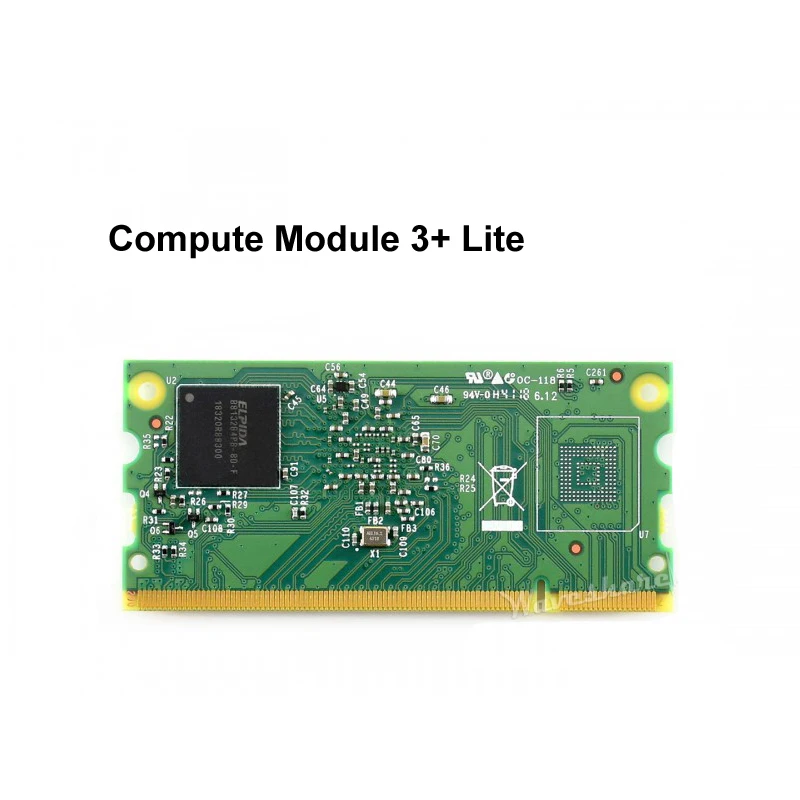

См3 +/Lite:

Вычислительный модуль см3 +/Lite содержит кишки Raspberry Pi 3 Model B + (процессор BCM2837 и 1 Гб ОЗУ). Это облегченная версия без встроенной вспышки eMMC.

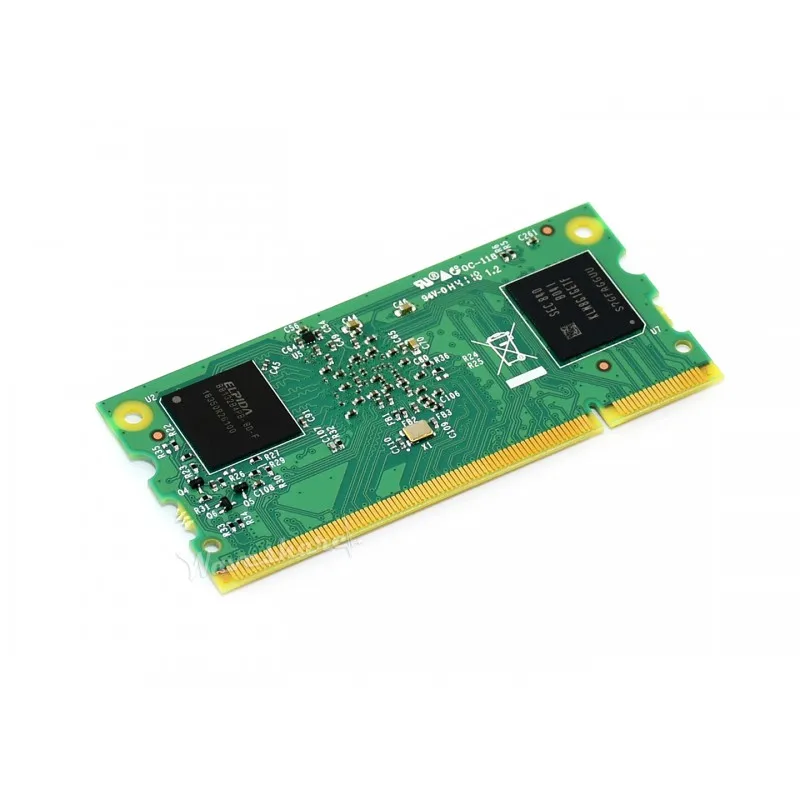

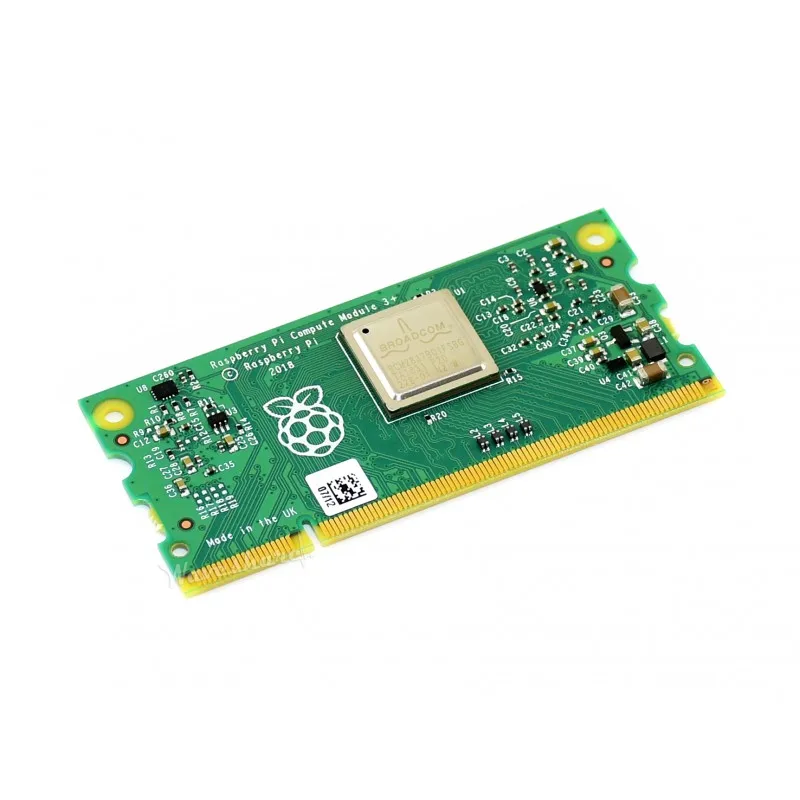

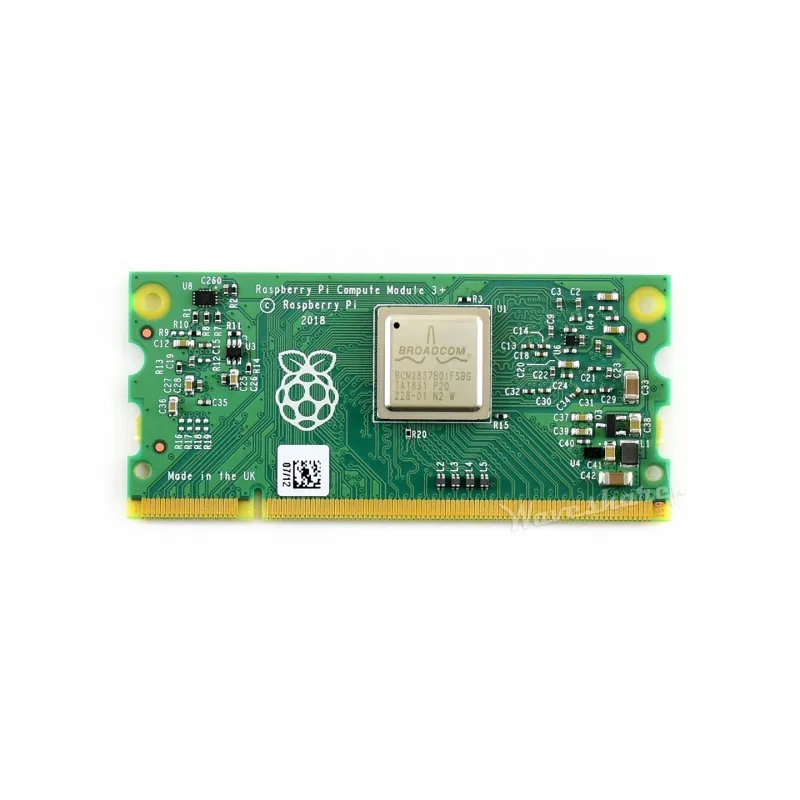

Все это встроено в небольшую (67,6 мм × 31 мм) плату, которая помещается в стандартный разъем DDR2 SODIMM. Интерфейсы процессора доступны пользователю через контакты разъема. Вы получаете полную гибкость BCM2837 SoC (что означает, что доступно гораздо больше гпио и интерфейсов, чем со стандартным Raspberry Pi), И проектирование модуля в Пользовательскую систему должно быть относительно простым, потому что основание Pi поместило все хитрые Биты на сам модуль.

См3 + характеристики:

Broadcom BCM2837B0

--- Cortex-A53 (ARMv8) 64-битный SoC @ 1,2 ГГц

1GB RAM

Вспышка eMMC

--- См3 +/Lite: нет, но подключает интерфейс SD-карты к контактам модуля, чтобы пользователь мог подключить его к eMMC или SD-карте

--- См3 +/8 ГБ: 8 Гб

--- См3 +/16 ГБ: 16 Гб

--- См3 +/32 ГБ: 32 ГБ

200PIN SODIMM разъем (35U жесткое позолоченное ввода/вывода контакты) 48 x GPIO

--- 2 x I2C

--- 2 x SPI

--- 2 x UART

--- 2 x SD/SDIO (1x SD был использован для вспышки eMMC на неlite вариантах)

--- 1 x HDMI А

--- 1 хост USB2/OTG

--- 1 x DPI (Параллельный RGB-дисплей)

--- 1 x NAND(SMI)

--- 1 x 4-полосный Интерфейс камеры CSI (до 1 Гбит/с на полосу)

--- 1 x 2-полосный Интерфейс камеры CSI (до 1 Гбит/с на полосу)

--- 1 x 4-полосный интерфейс дисплея DSI (до 1 Гбит/с на полосу)

--- 1 x 2-полосный интерфейс дисплея DSI (до 1 Гбит/с на полосу)

По сравнению с CM1, см3 + поддерживает больше ОС, таких как Windows 10 (бесплатная версия для IOT от Microsoft)
