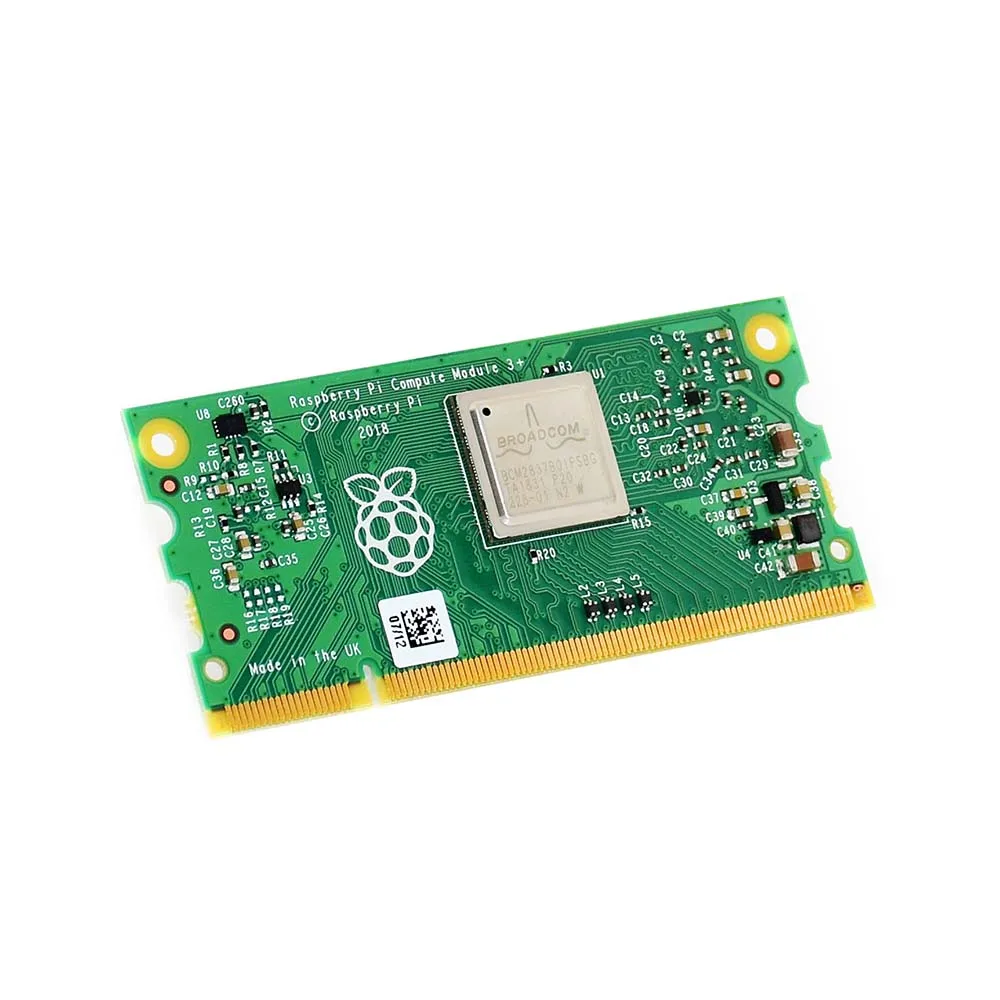

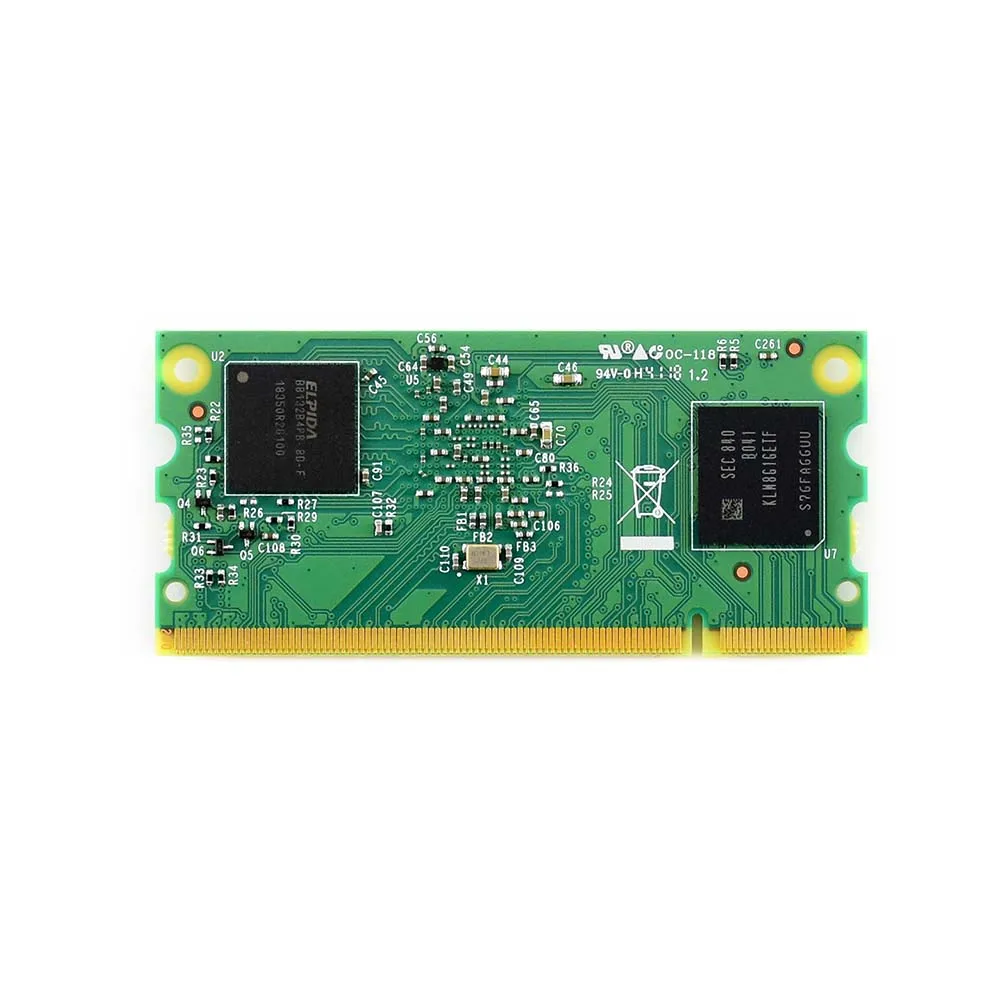

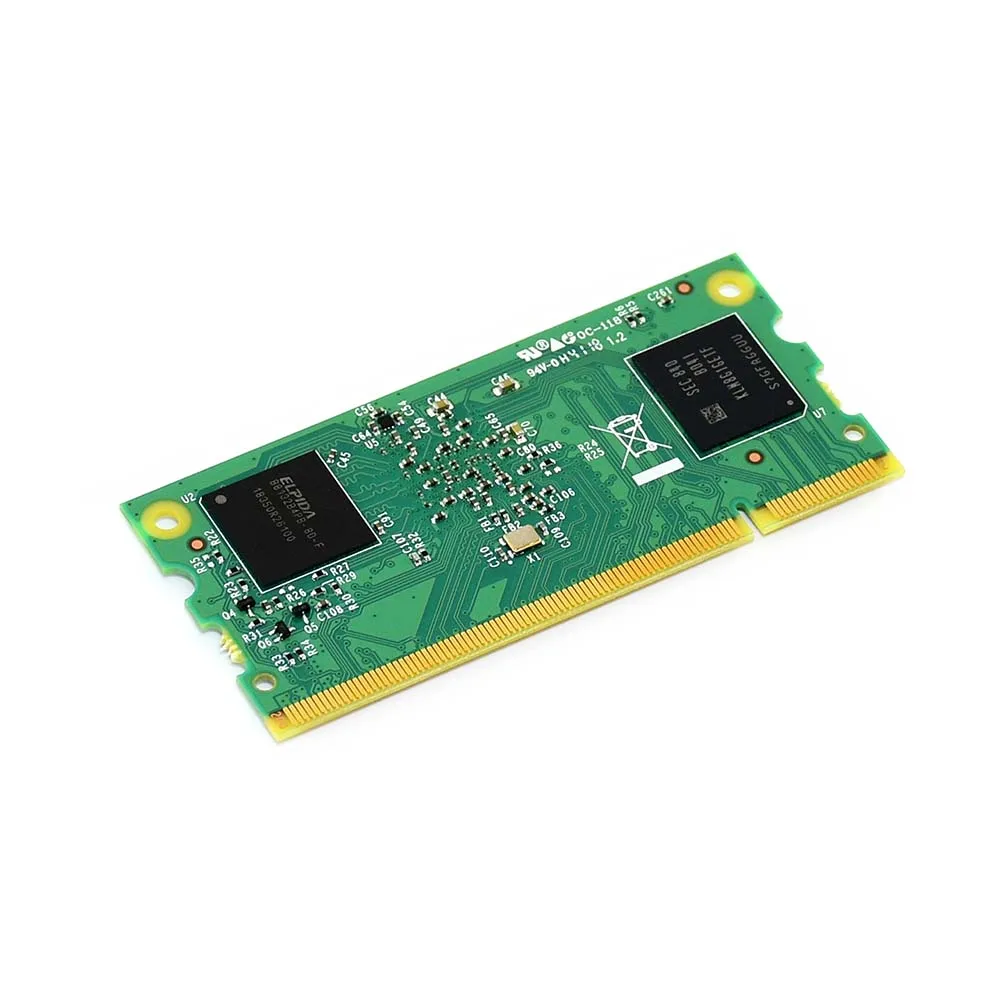

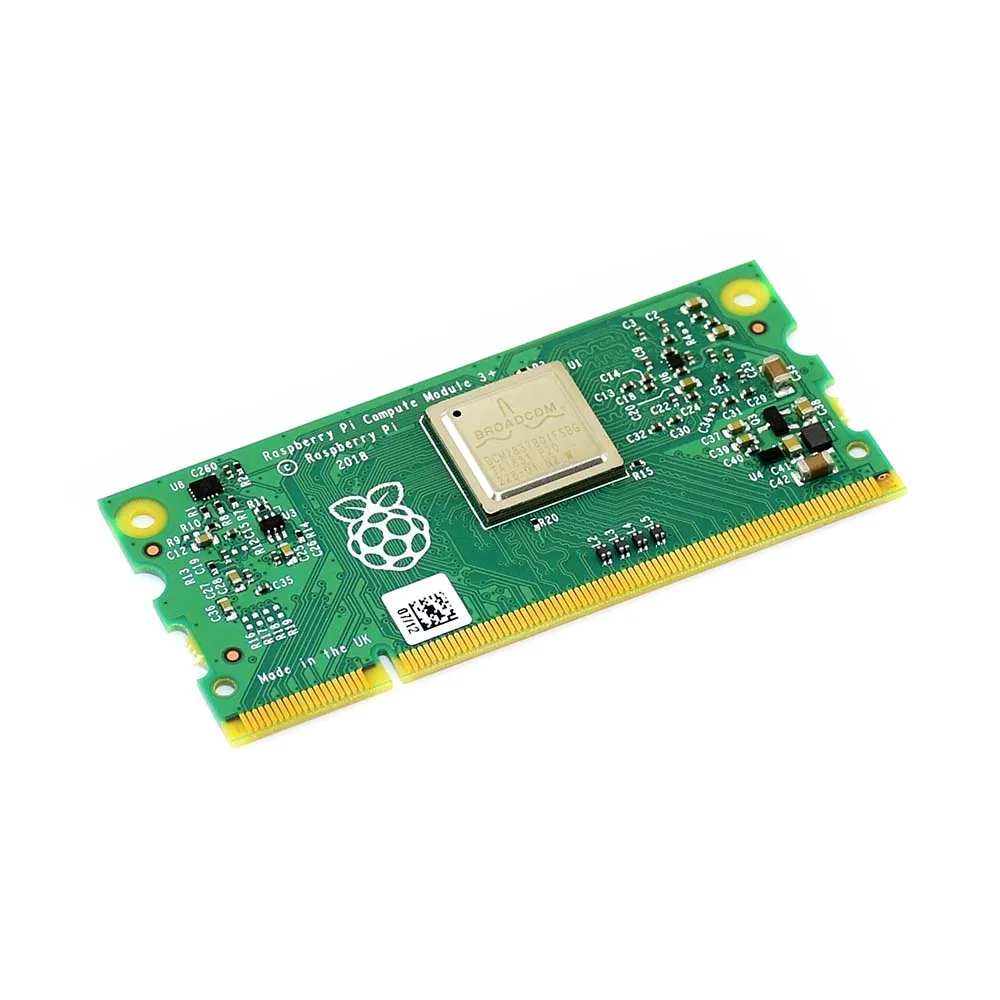

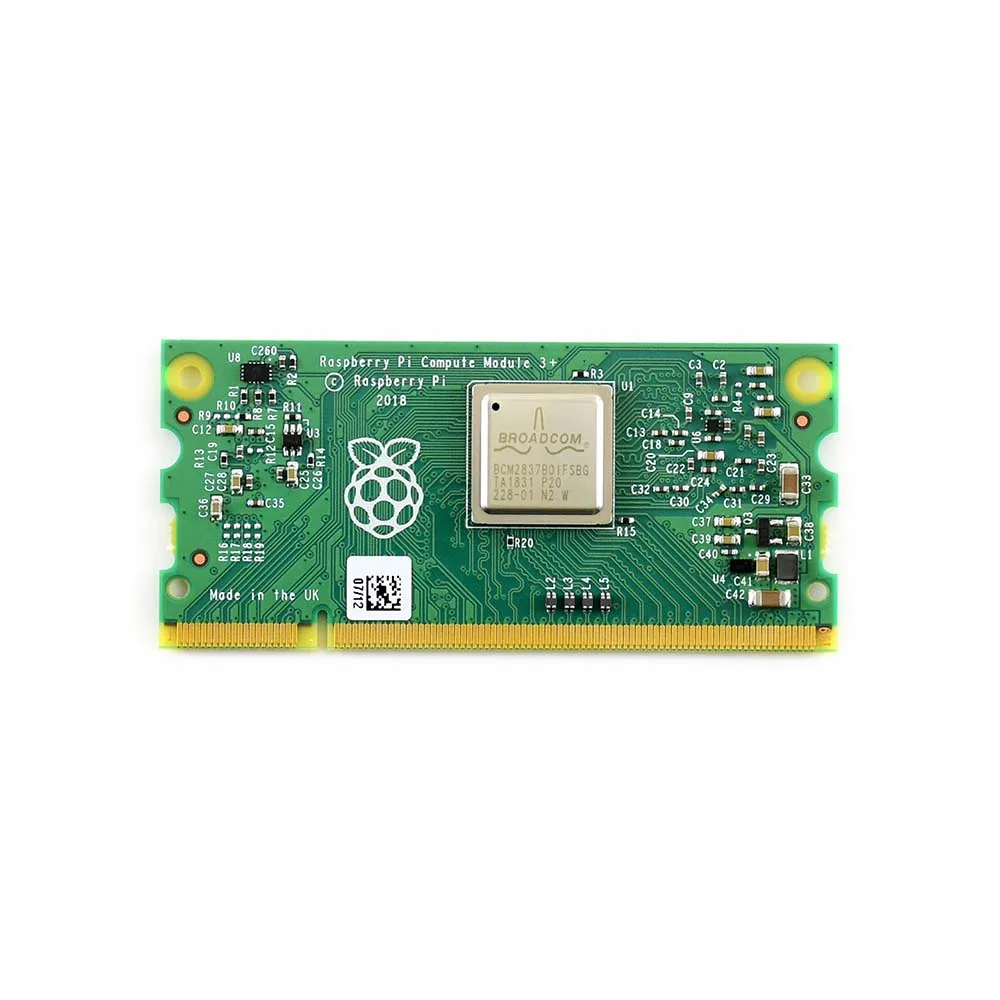

Вычислительный модуль 3 +8 ГБ (см3 +8 ГБ), Raspberry Pi 3 Model B + в гибком форм-факторе, с флэш-памятью 8 Гб eMMC

Обзор

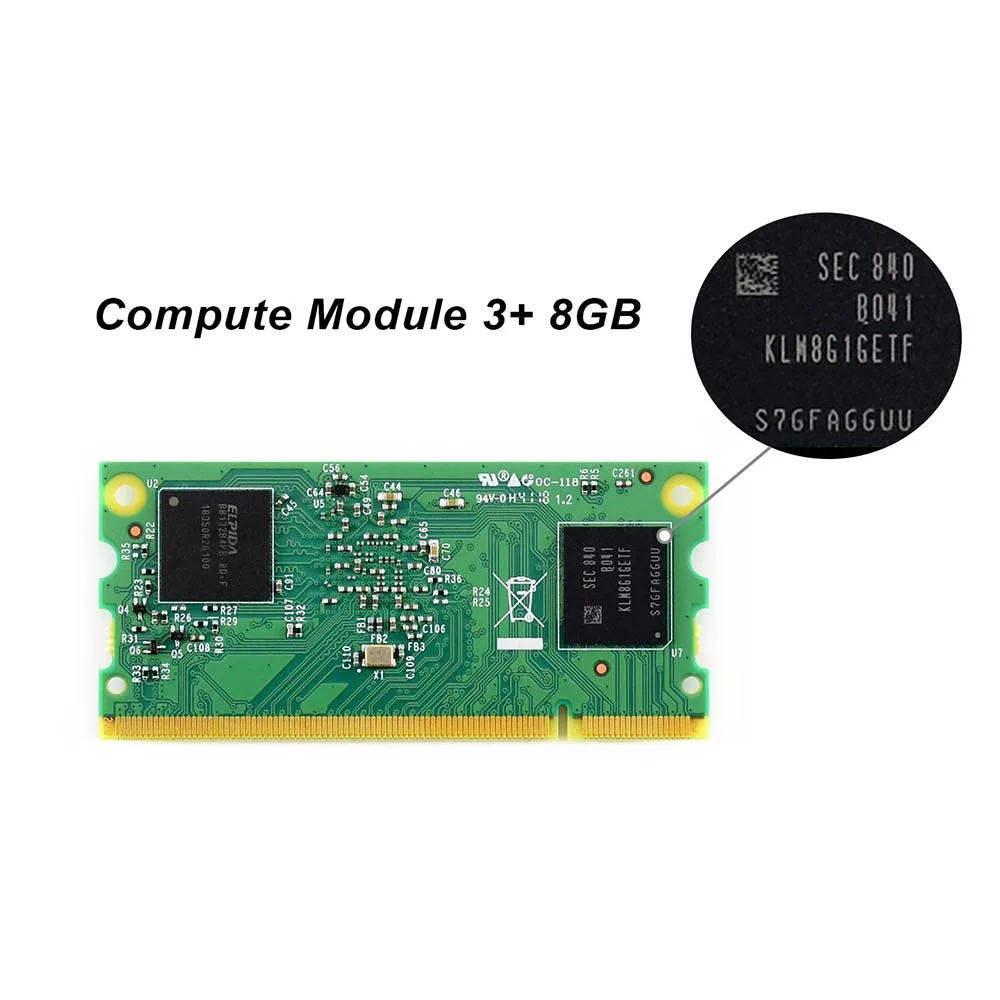

Вычислительный модуль см3 +/8 ГБ содержит кишки Raspberry Pi 3 Model B + (процессор BCM2837 и 1 Гб ОЗУ) А также флэш-устройство 8 ГБ eMMC (что эквивалентно SD-карте в Pi).

Все это интегрировано в небольшую (67,6 мм × 31 мм) плату, которая помещается в стандартный разъем DDR2 SODIMM. Флеш-память подключается непосредственно к процессору на плате, но остальные интерфейсы процессора доступны пользователю через контакты разъема. Вы получаете полную гибкость BCM2837 SoC (что означает, что доступно гораздо больше гпио и интерфейсов, чем со стандартным Raspberry Pi), И проектирование модуля в Пользовательскую систему должно быть относительно простым, потому что основание Pi установило все хитрые Биты на сам модуль.

См3 + Особенности Broadcom BCM2837B0 Cortex-A53 (ARMv8) 64-бит SoC @ 1,2 GHz 1 ГБ ОЗУ Вспышка eMMC См3 +/облегченный: Нет, но подключает интерфейс SD-карты к контактам модуля, поэтому Пользователь может подключить его к eMMC или SD-карте См3 +/8 ГБ: 8 Гб См3 +/16 ГБ: 16 Гб См3 +/32 ГБ: 32 ГБ 200-контактный разъем SODIMM (35U жесткие позолоченные контакты ввода-вывода) 48 x GPIO 2 x I2C 2 x SPI 2 x UART 2 x SD/SDIO(1x SD был использован для вспышки eMMC на необлегченных вариантах) 1 x HDMI 1.3a 1 x USB2 хост/OTG 1 x DPI (Параллельный RGB-дисплей) 1 x NAND(SMI) 1 4-полосный интерфейс CSI камеры (до 1 Гбит/с на полосу) 1 x 2-полосный интерфейс CSI камеры (до 1 Гбит/с на полосу) 4-полосный дисплей DSI-1 шт. (до 1 Гбит/с на полосу) 1 x 2-полосный интерфейс дисплея DSI (до 1 Гбит/с на полосу) В сравнении с CM1, система M3 + поддерживает больше ОС, таких как Windows 10 (бесплатная версия для Интернета вещей от Microsoft) Содержимое упаковки

Вес:0,019 кг
