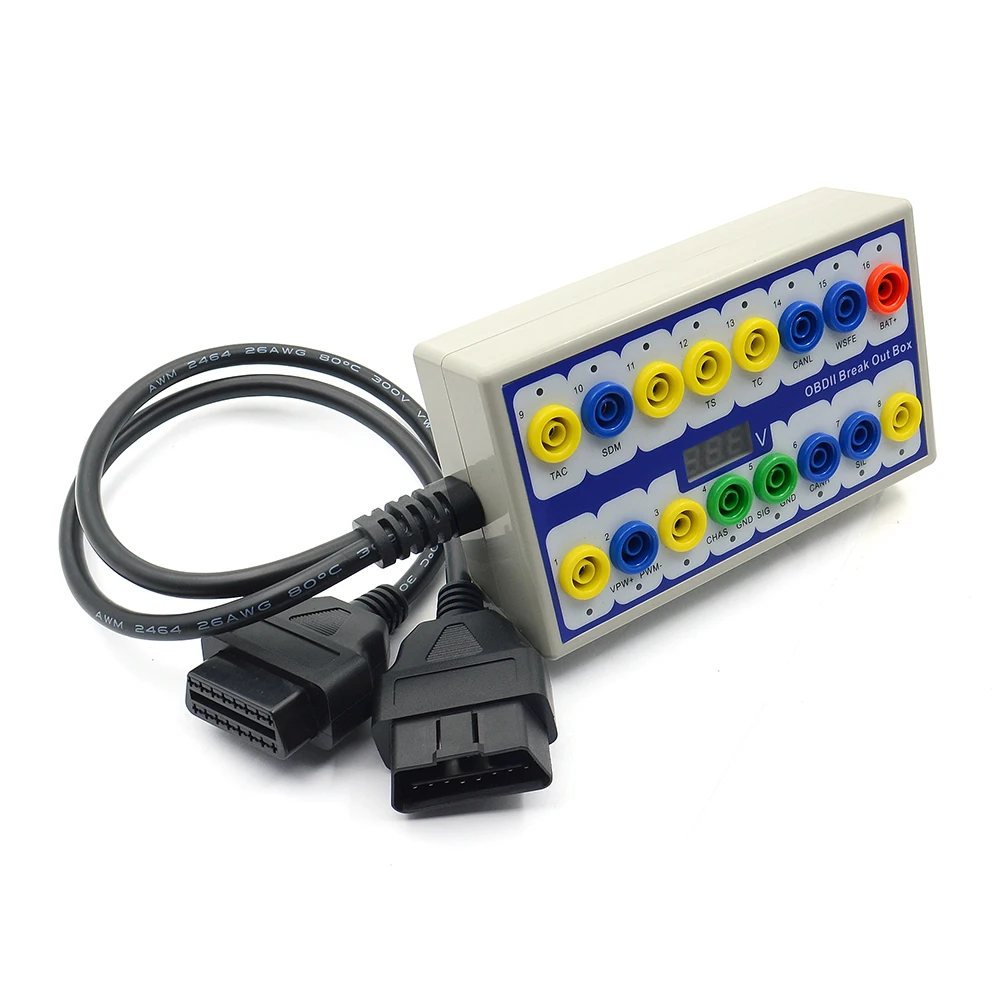

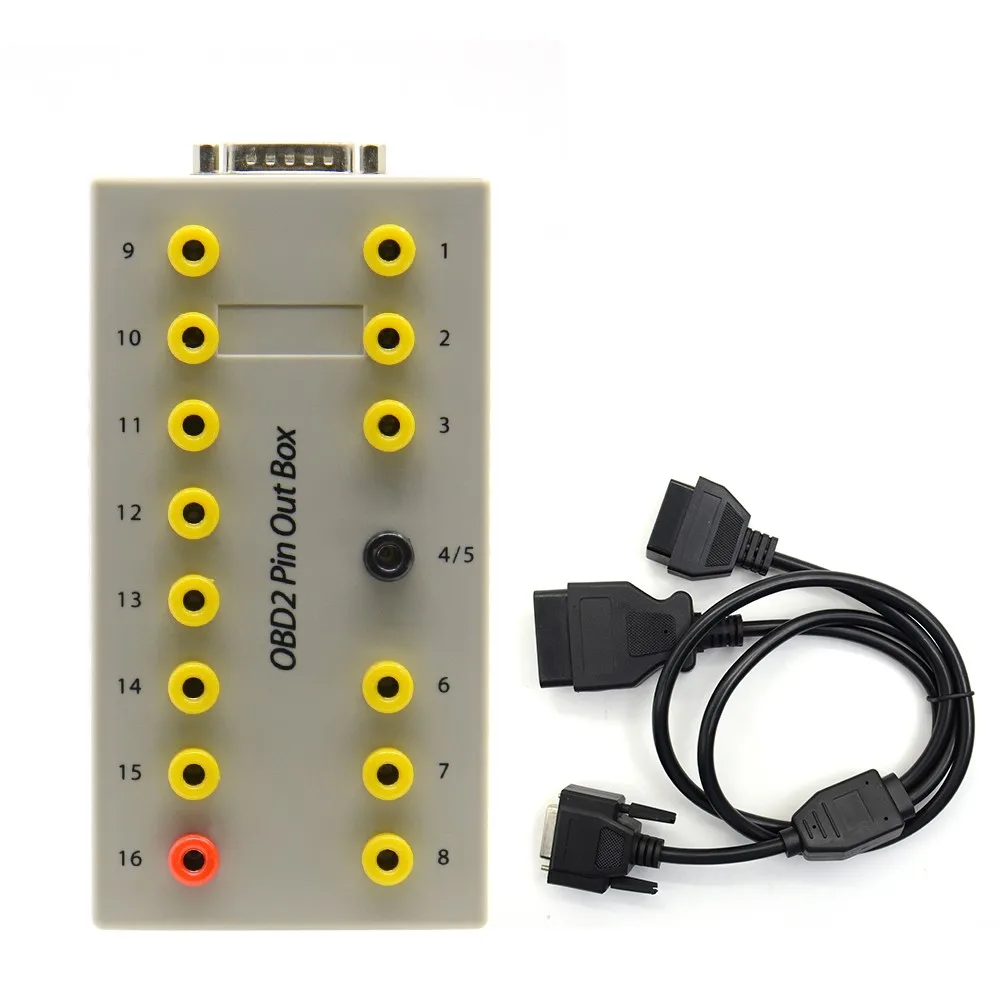

Профессиональный автомобильный детектор OBD 2, диагностический детектор протоколов OBD детектор разъема

Примечание:

1. Убедитесь, что автомобиль находится на парковке и имеет электроснабжение.

2. Он не является водонепроницаемым, поэтому не прикасайтесь к жидкости, такой как вода и масло.

Особенность:

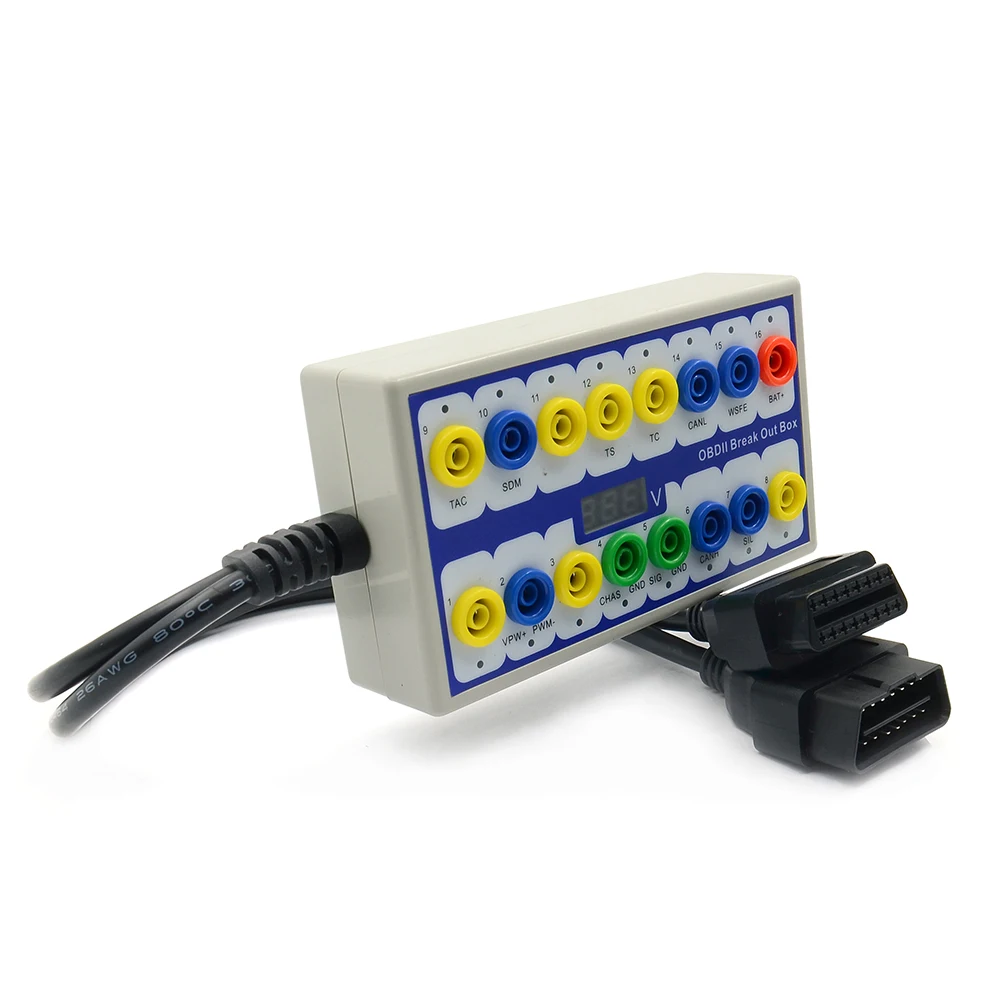

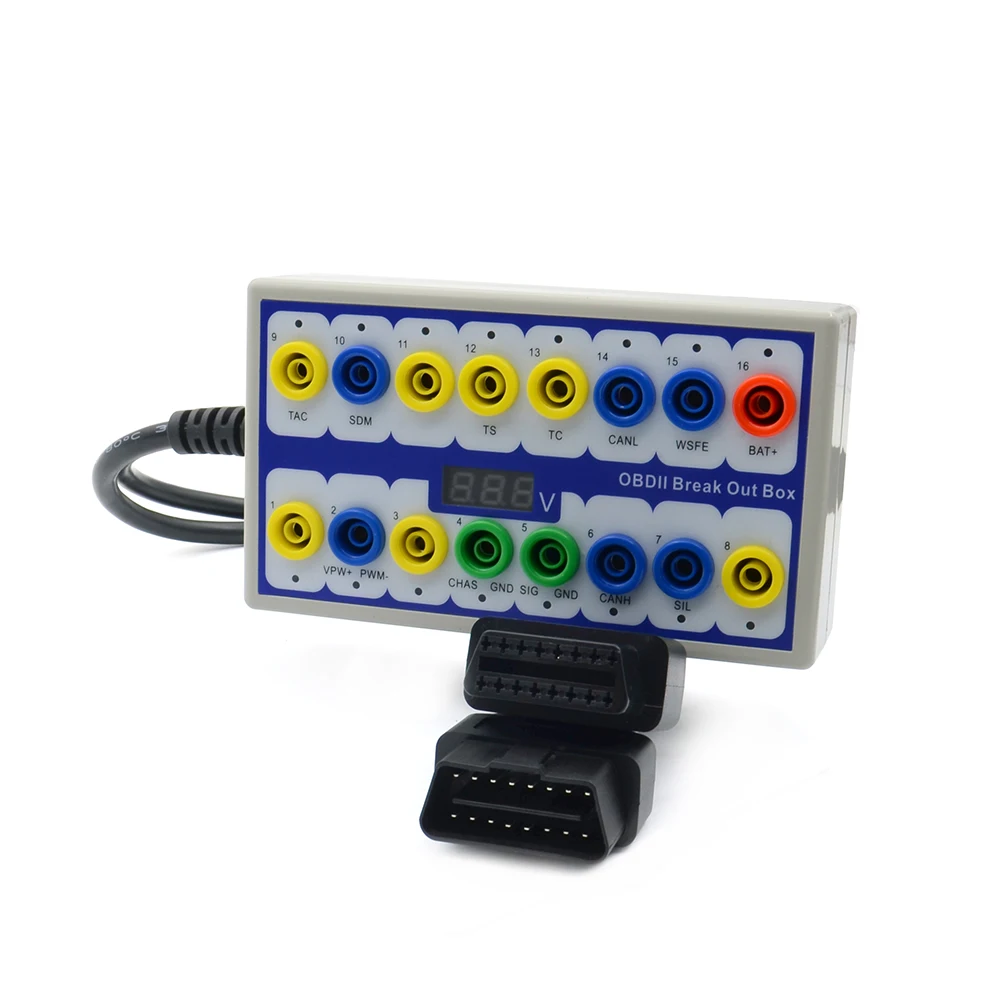

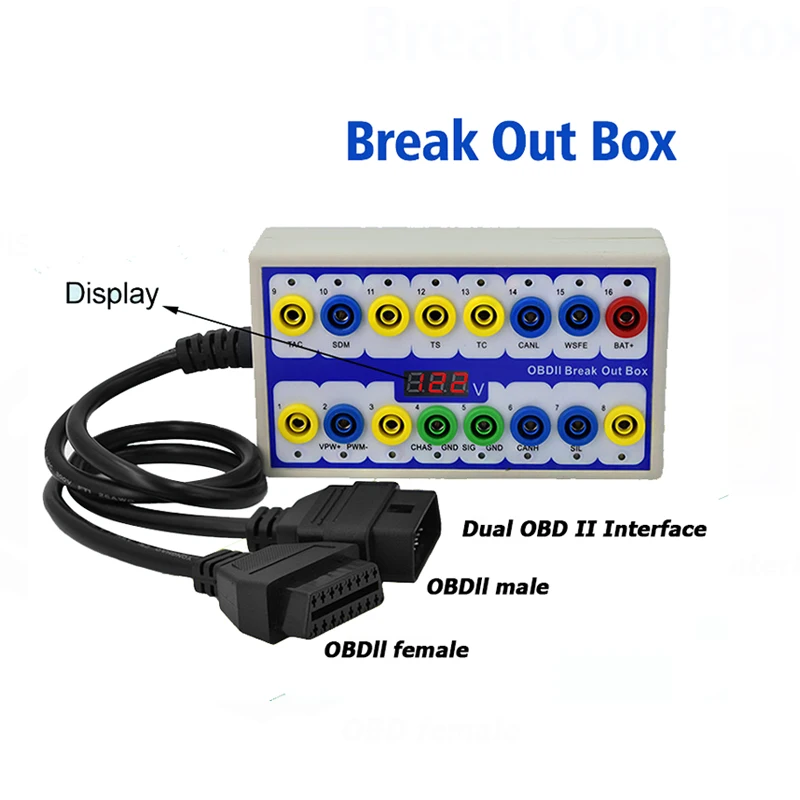

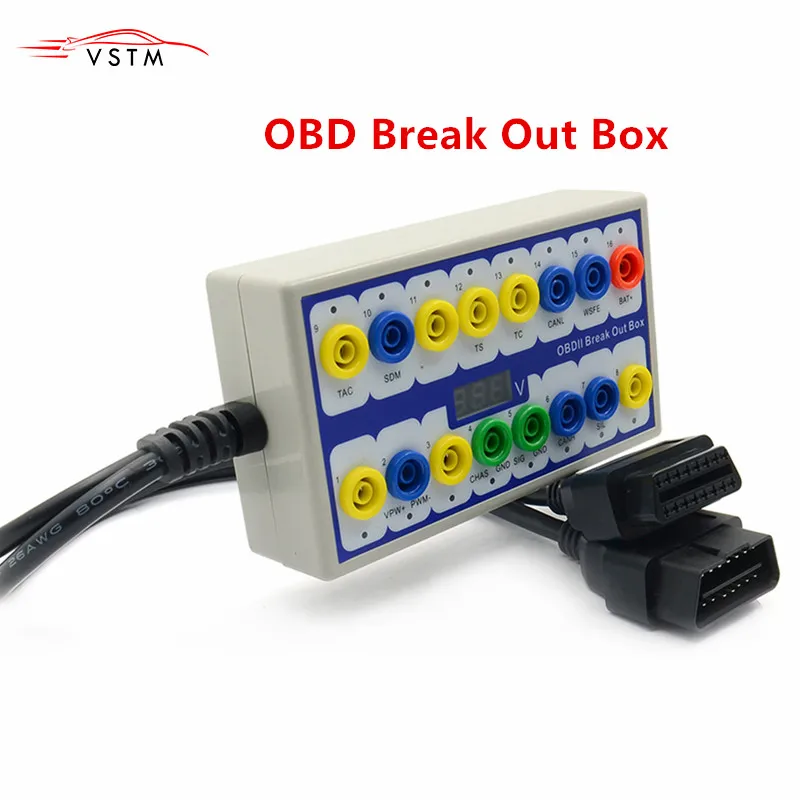

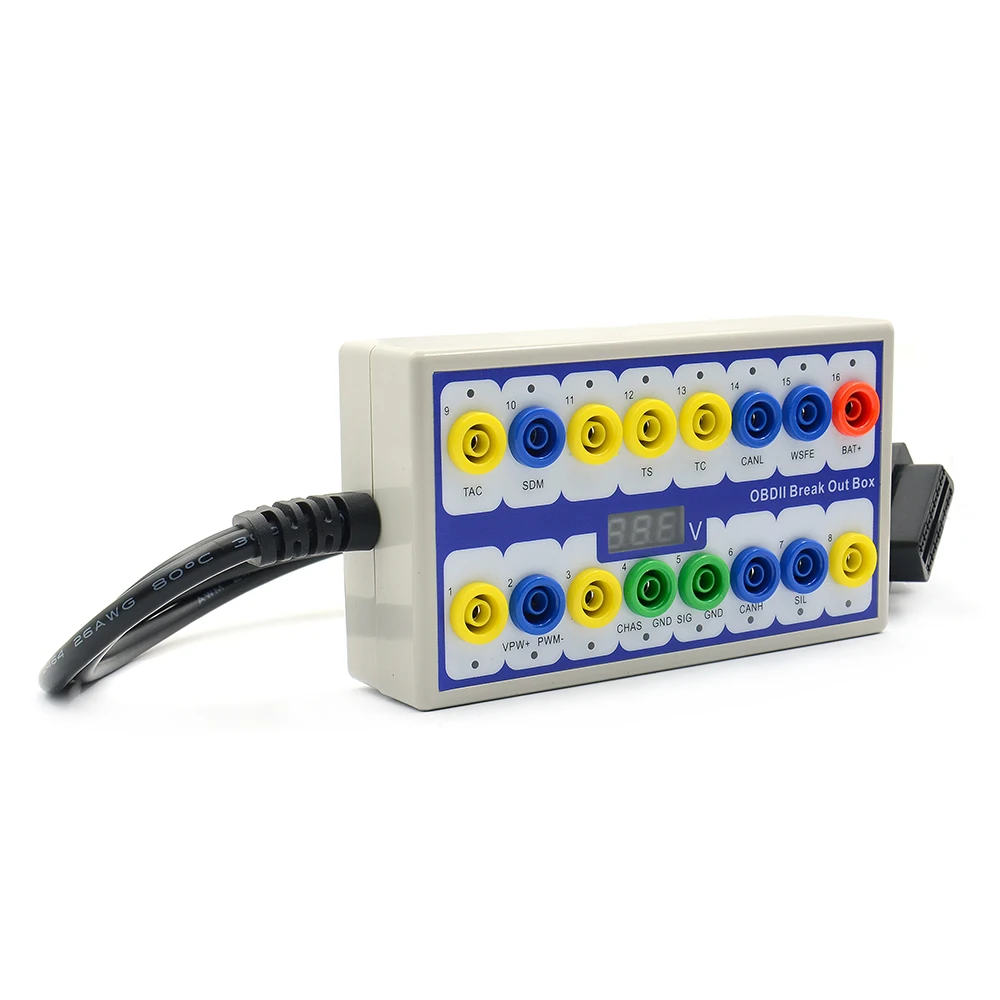

Детектор протокола OBDII и разрывная коробка-это наши новейшие инструменты диагностики неисправностей автомобиля. В основном используется для замены автомобильного диагностического OBD стежка для передачи сигнала на уровень оценки. Он может подключаться к любым диагностическим инструментам и определить, является ли связь с автомобилем нормальной. Также он может подавать питание автомобиля во время замены аккумулятора, чтобы предотвратить автоматическую блокировку электрического оборудования кузова.

Функция:

1. Проверьте и выясните неисправность подключения интерфейса OBD2 при использовании инструмента.

2. Отслеживайте напряжение интерфейса OBD и заземляющий провод, чтобы он мог отображать низкое напряжение и диагностировать неисправность стежка.

3. Используется для скачков сигнала OBD-интерфейса и быстрого тестирования, подходит ли каждая диагностическая стежка Диагностического Интерфейса OBD.

4. Сохраняет данные о автомобиле и предотвращает потерю данных о автомобиле и блокировку электрического устройства.

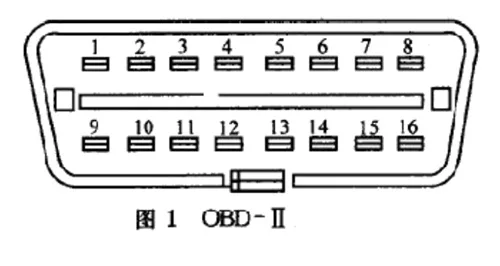

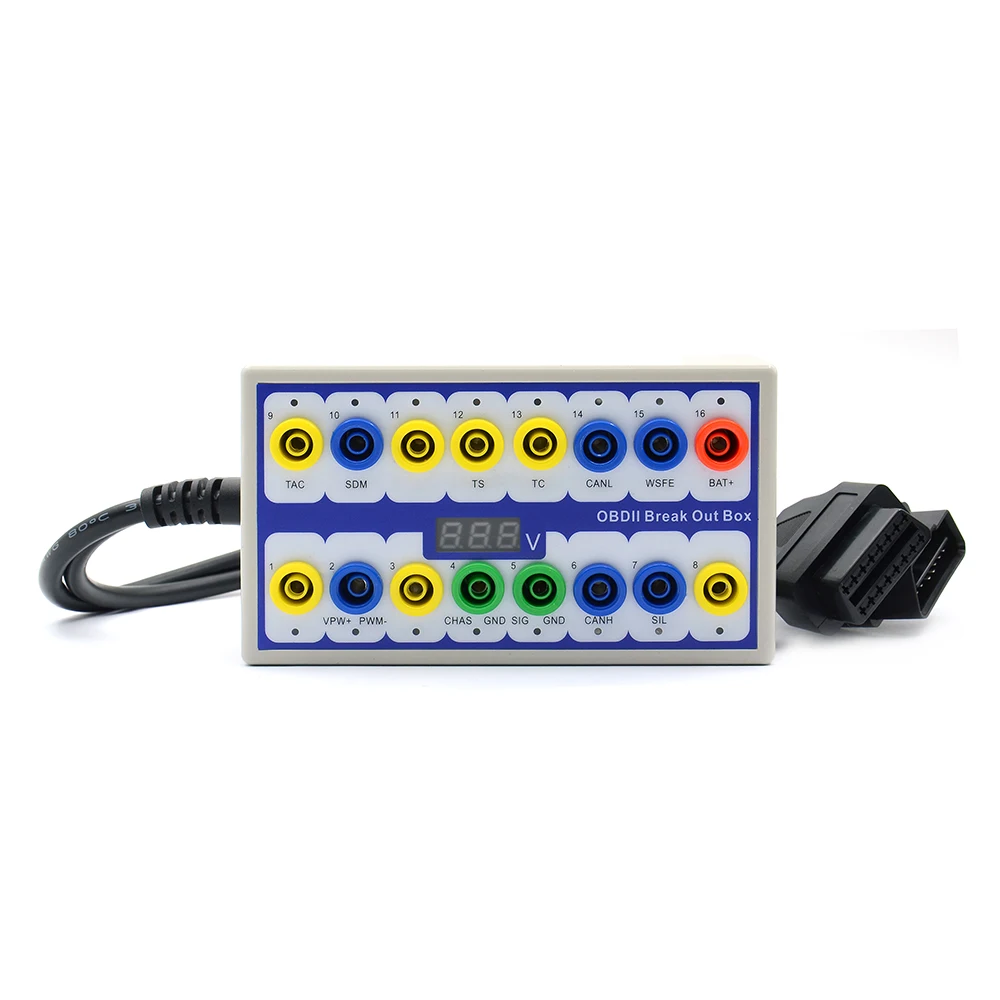

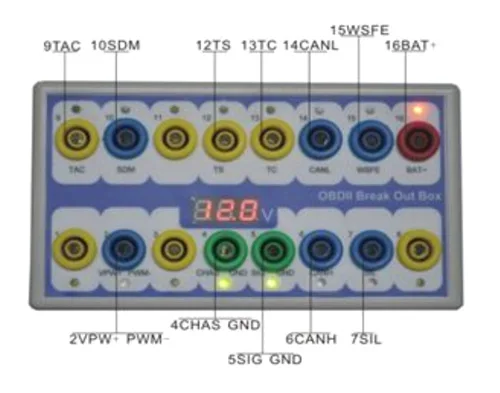

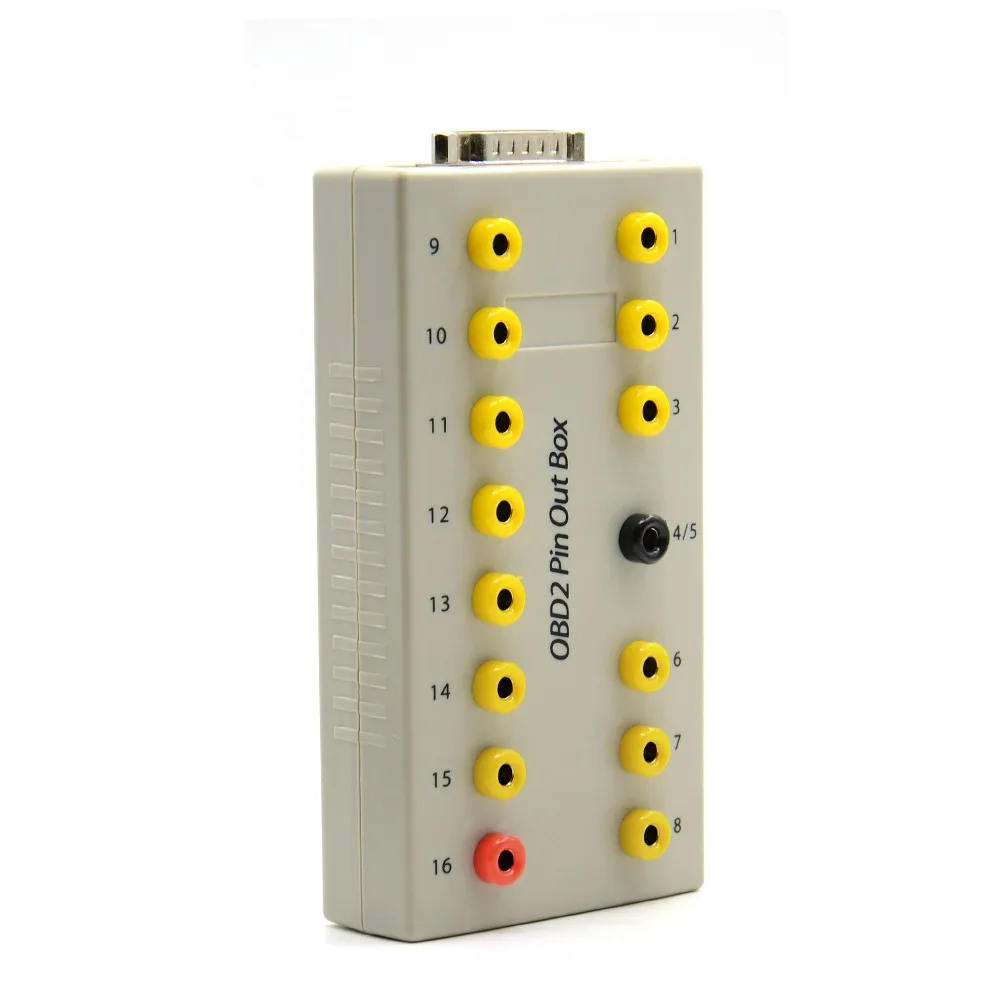

Значение светосветильник индикатора

1. Изготовление на заказ

2. Провод SJE1850

3. Изготовление на заказ

4. Заземление

5. Заземление сигнала

6. SAEJ2284 "CAN" высокий

7. Провод ISO9141-2 и iso, DIS4230-4K

8. Изготовление на заказ

9. Изготовление на заказ

10. SJE1850 провод автобус->

11. Производство на заказ

12. Производство на заказ

13. Производство на заказ

14. SAEJ2284 "CAN" низкий

15. Провод ISO9141-2 и ISO/DIS 4230-4L

16. Положительный автомобильный аккумулятор

Использование:

1. Инструкции по тестированию:

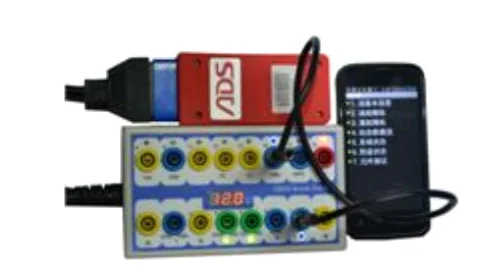

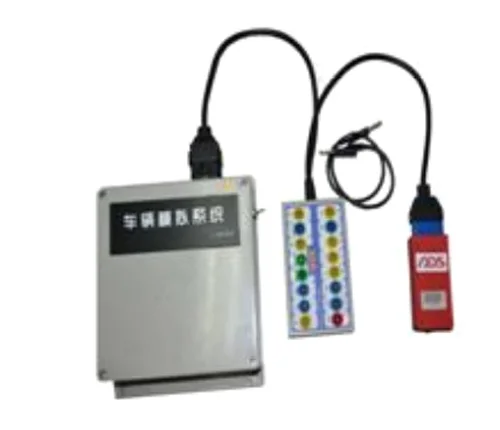

1. Последовательно подключайте адаптер сигнала OBD и тестер диагностики неисправностей автомобиля. Он обеспечивает нормальное питание, если светодиодный индикатор напряжения аккумулятора отображает светодиодный ы более 10 В и № 16, № 4 или № 5.

Это нехватка аккумуляторного напряжения, если менее 10 в. Ни один светодиодный поворотный свет не означает, что-то не так с диагностическим блоком питания держателя. Затем проверьте, не соответствует ли устройство держателю и аккумуляторному напряжению.

2. Во время тестирования светодиод сигнала связи загорится (яйцо: нет. 7-проводной сигнал). Тестирование контакта NO.7 является нормальным, когда светодиодный ОД мигает, это означает, что он работает нормально.

3. Диагностическая связь автомобиля отсутствует. 15 проводов, но диагностический инструмент-нет. 7-проводной, он не может нормально тестировать автомобиль. Адаптер OBD может подключить провод NO.7 и провод NO.15. При тестировании светодиод NO.7 и NO.15 загорится светильник мигает. Обычно можно тестировать.

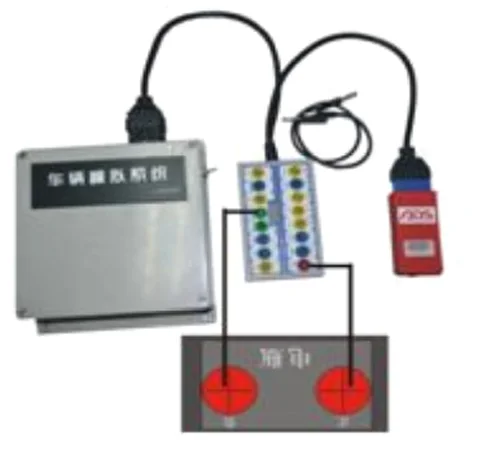

Автомобильный аккумулятор Replay:

1. Подключите адаптер сигнала OBD и автомобильный диагностический держатель, нет. 4 светодиодный № 6 светодиодная лампа, 12 В.

2. Подача питания на отрицательный контакт № 4 и положительный контакт № 6. Затем адаптер OBD может подавать питание в автомобиль через диагностический держательОтрицательный, чтобы предотвратить потерю данных автомобиля и блокировку звука.

3. Извлеките автомобильный аккумулятор.

4. Выключите питание и адаптер OBD для завершения замены батареи.
