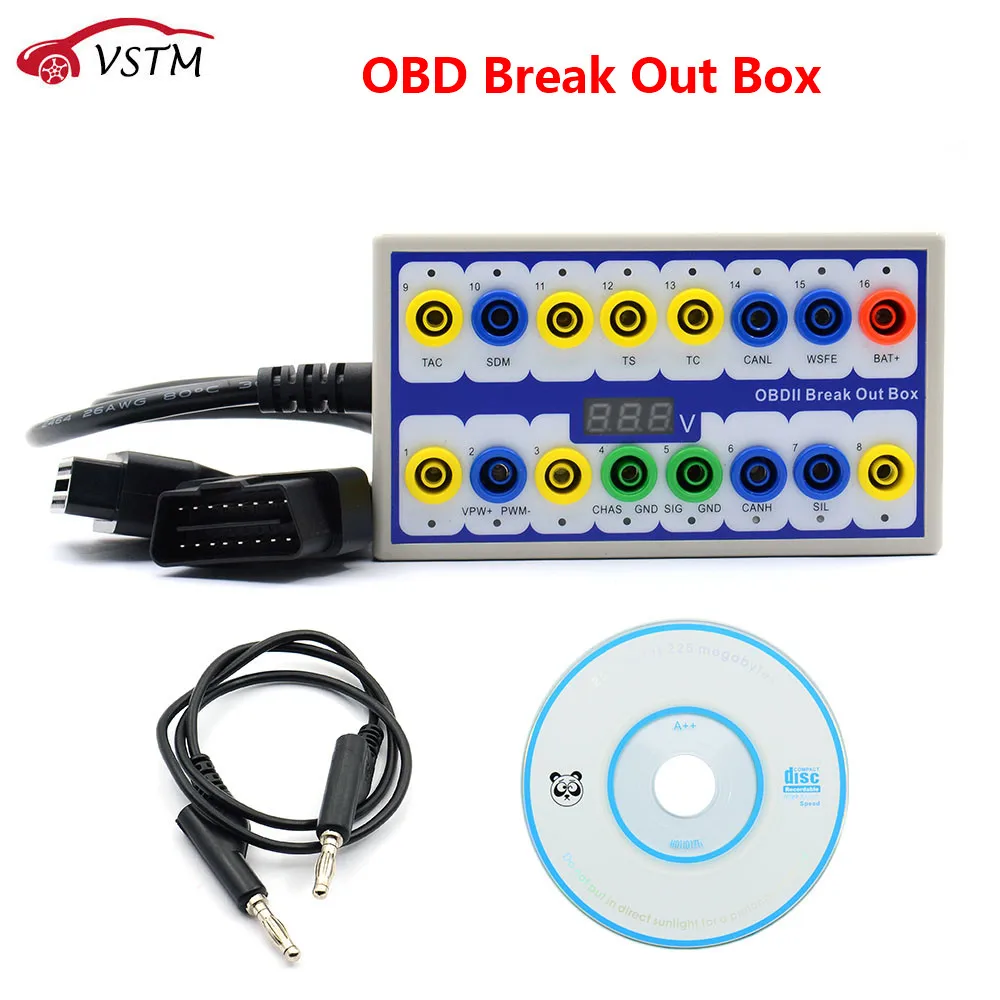

OBDII протокол детектор автомобиля OBD разрыв коробки прорыв инструмент OBD2 Pin Out Box

Примечание.

1. Убедитесь, что автомобиль находится на парковке и имеет электроснабжение.

2. Он не является водонепроницаемым, поэтому не прикасайтесь к жидкости, такой как вода и масло.

Особенность:

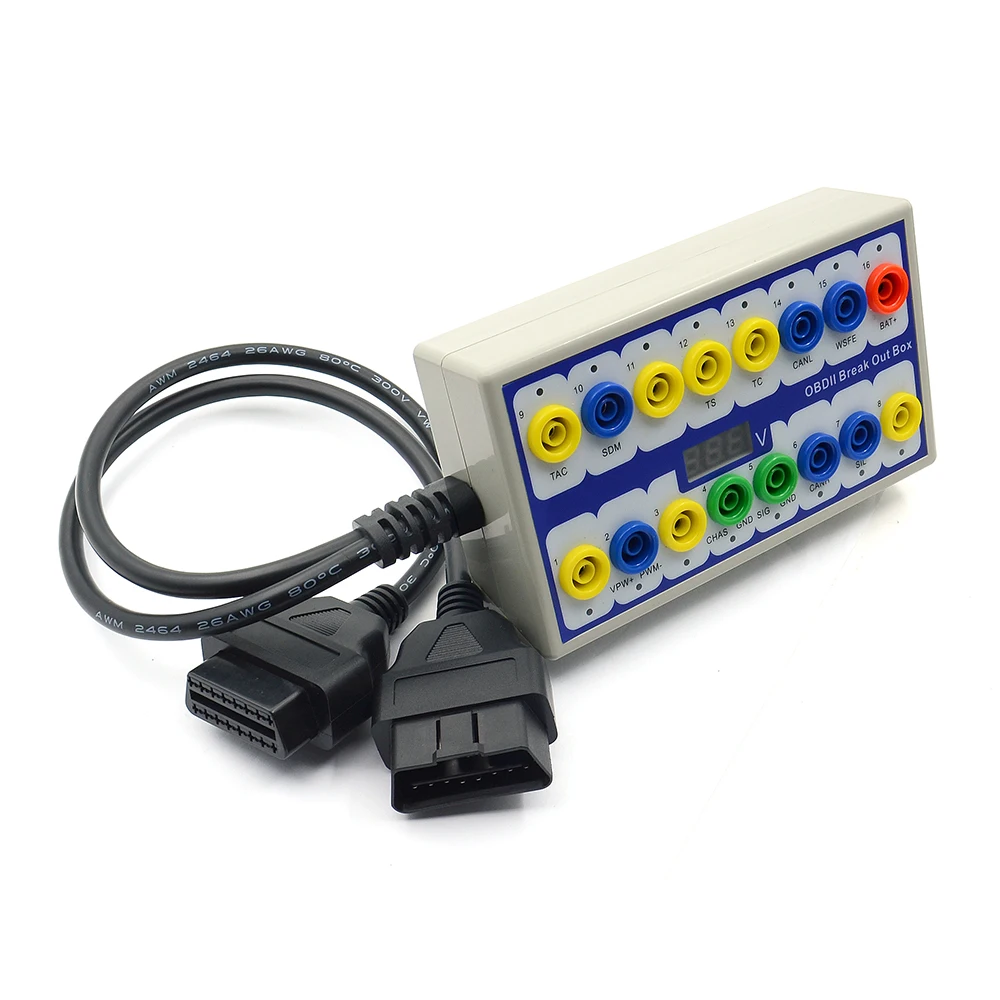

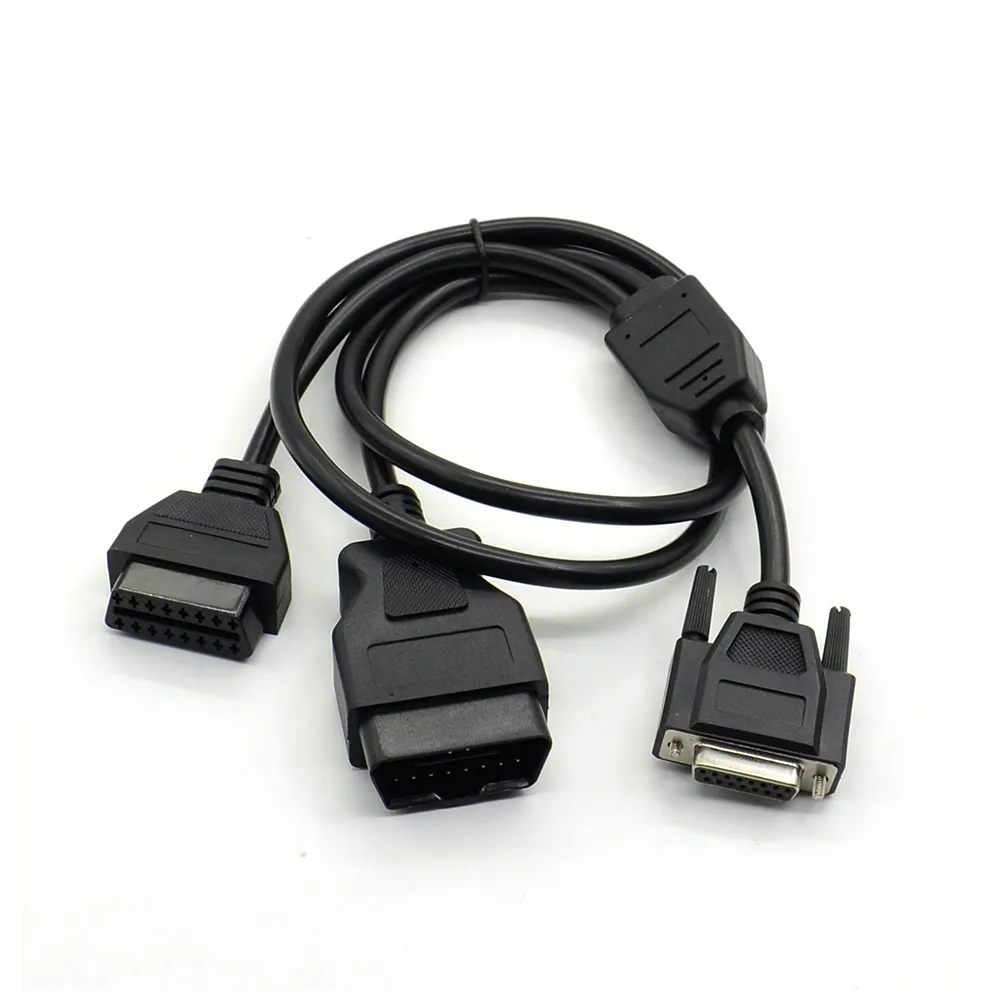

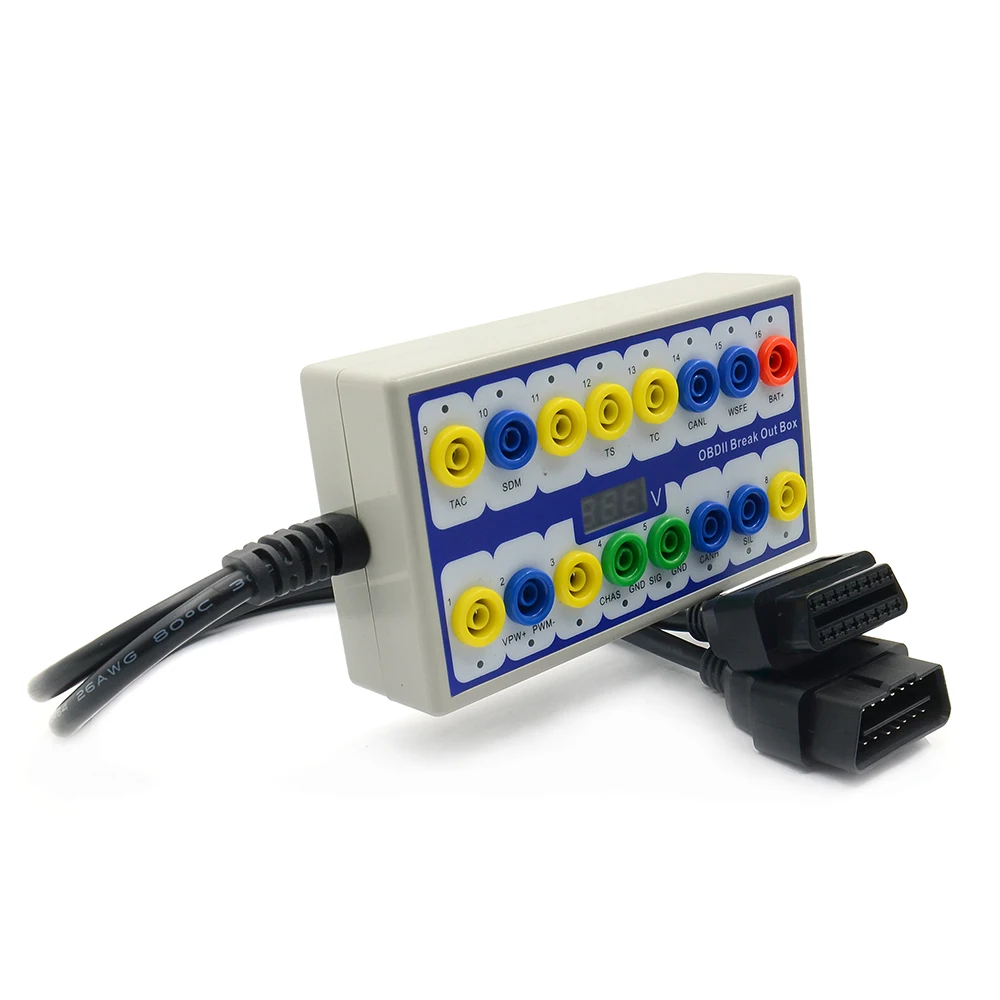

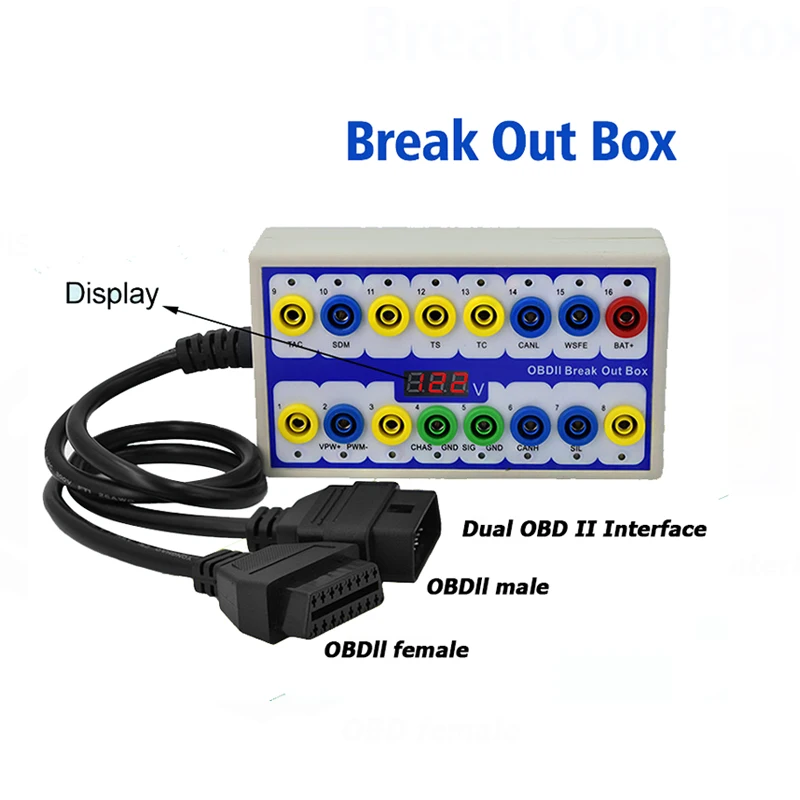

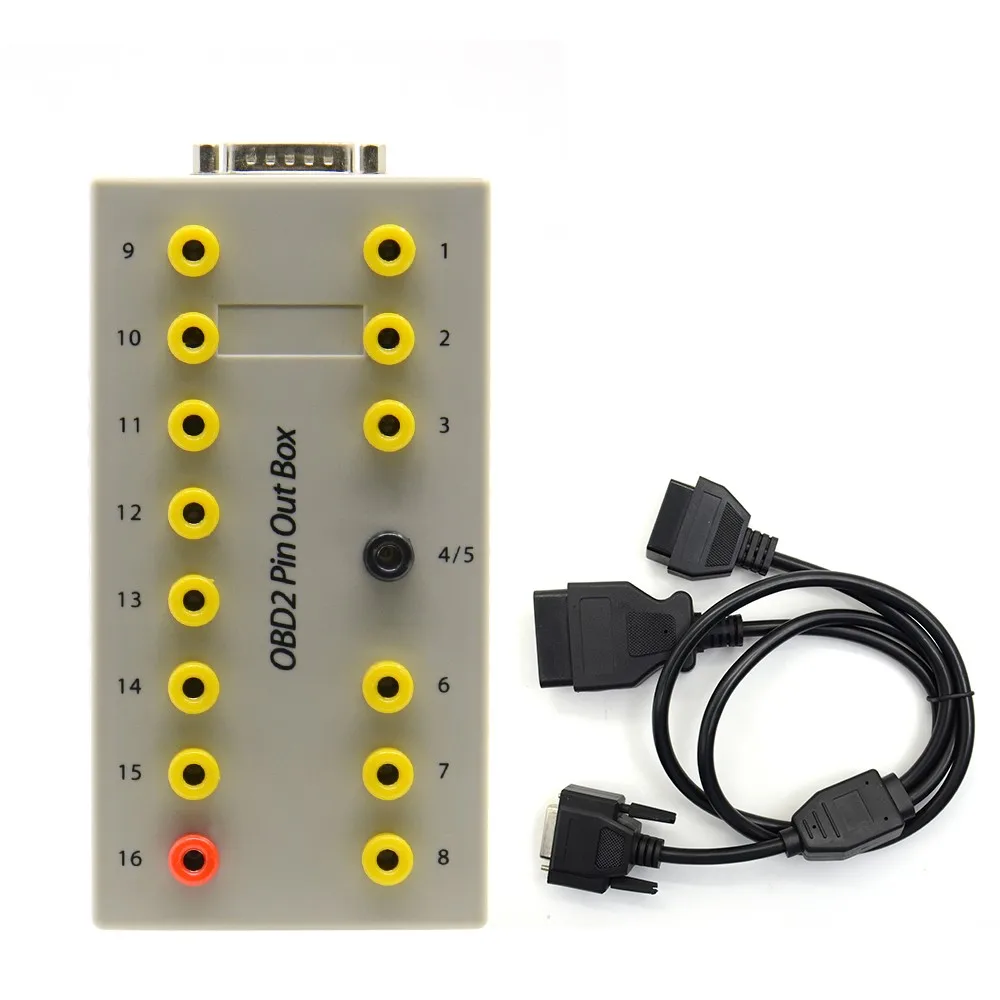

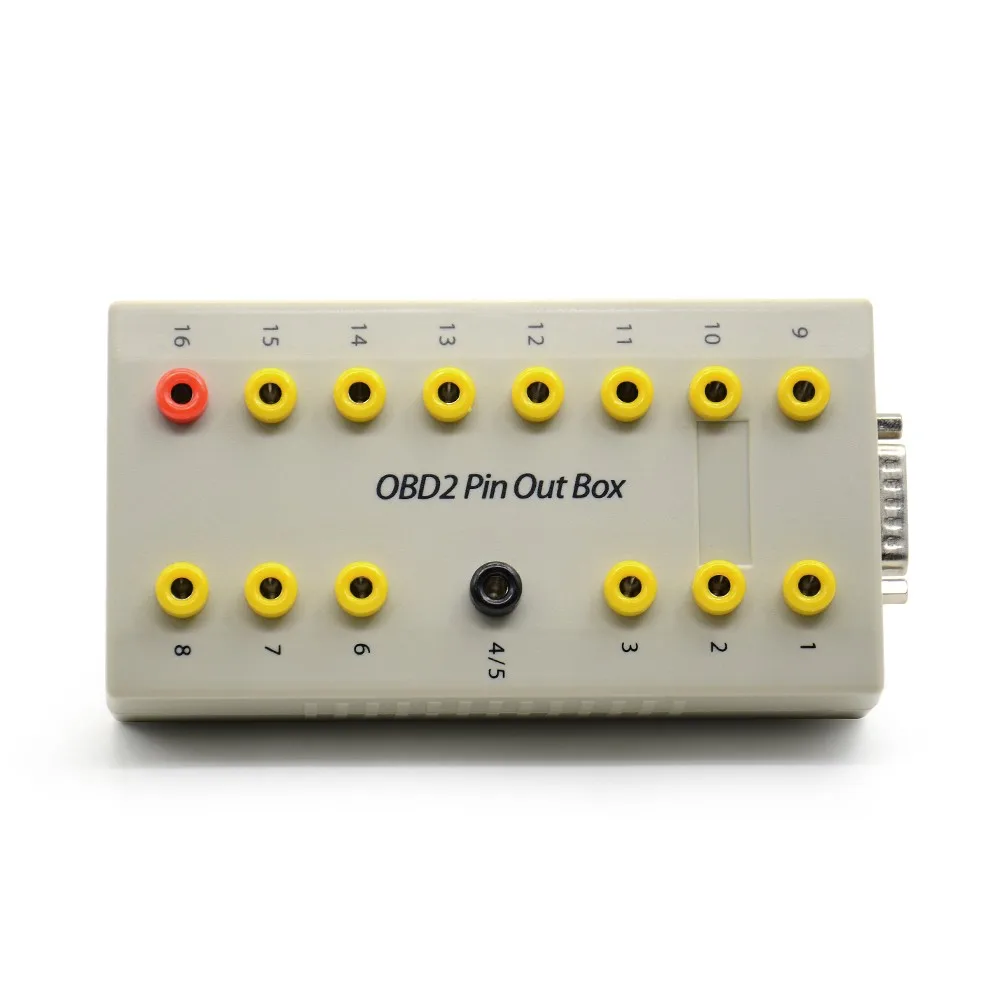

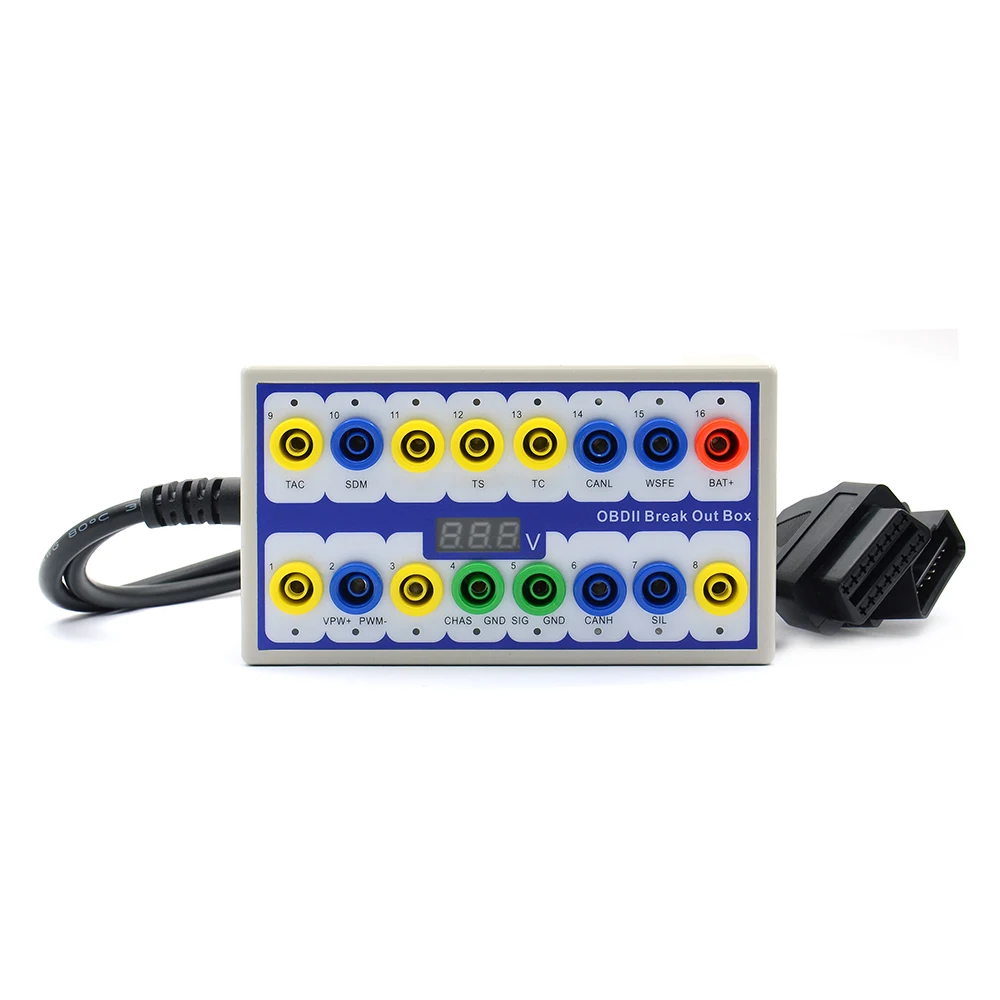

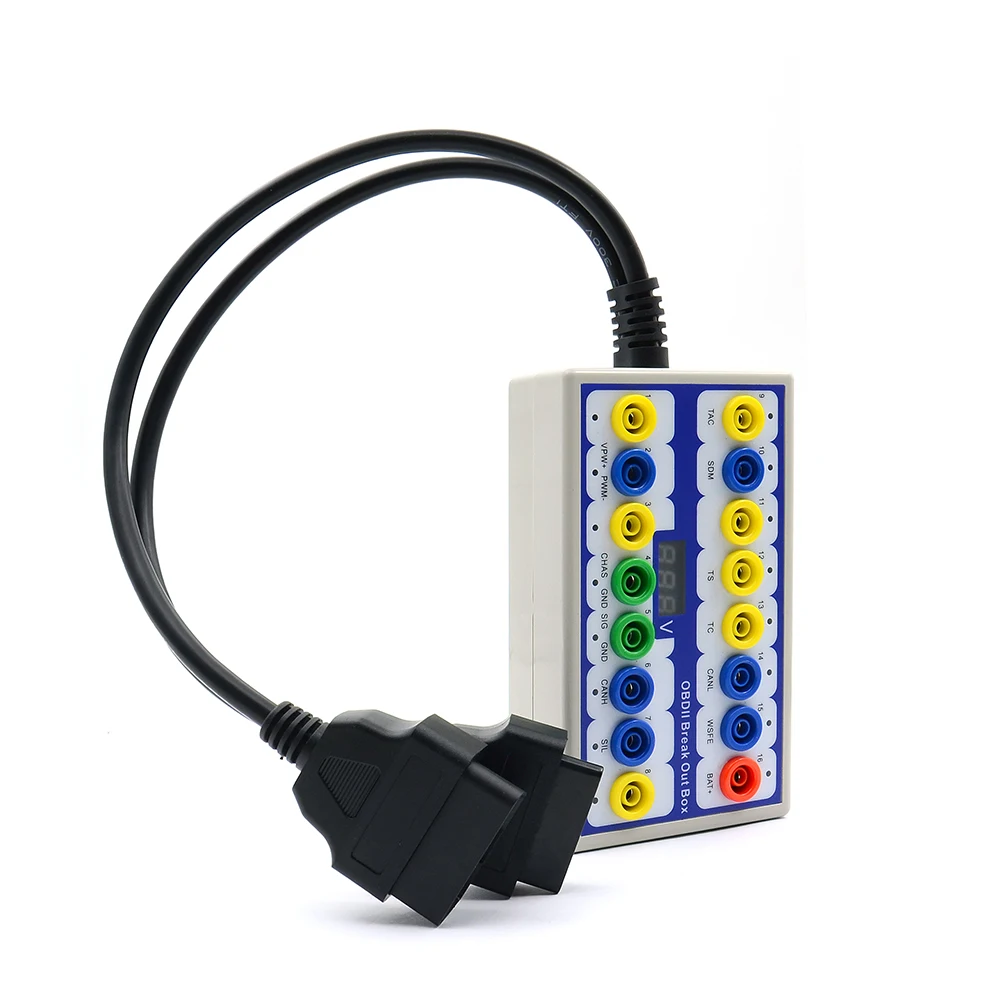

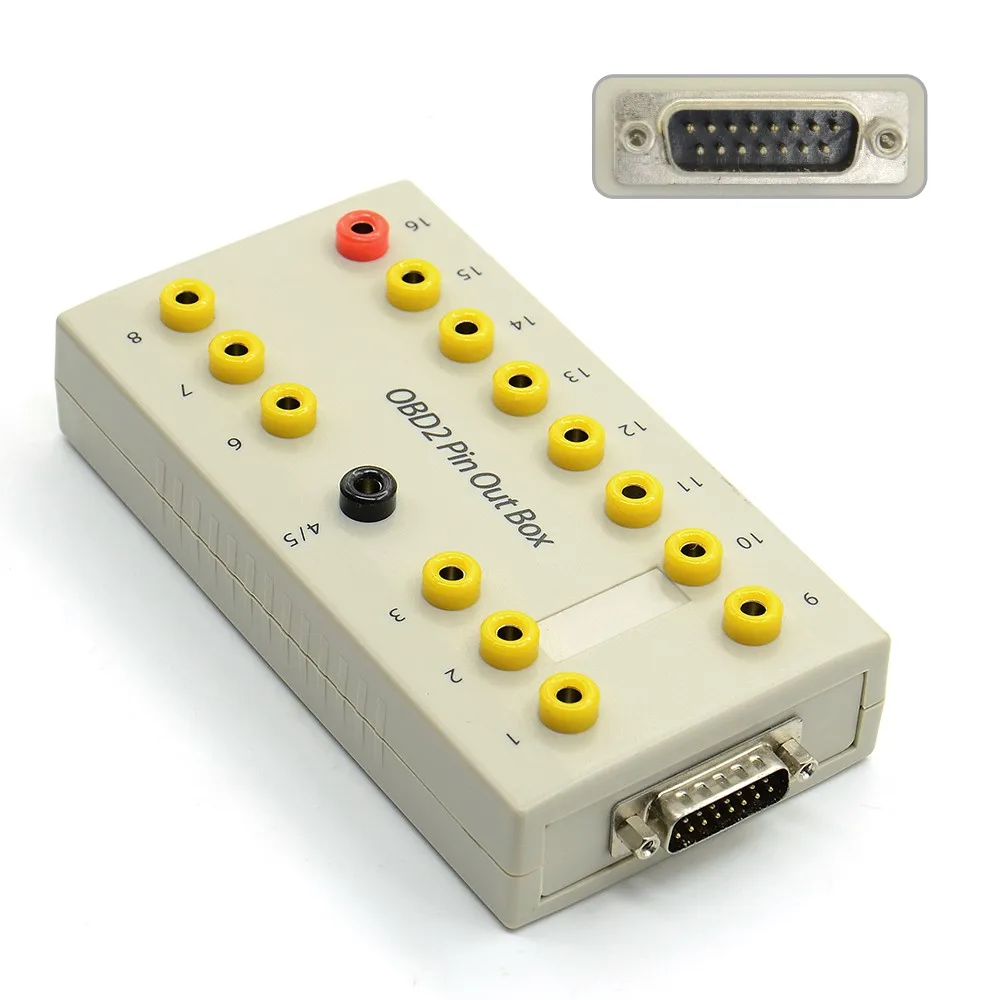

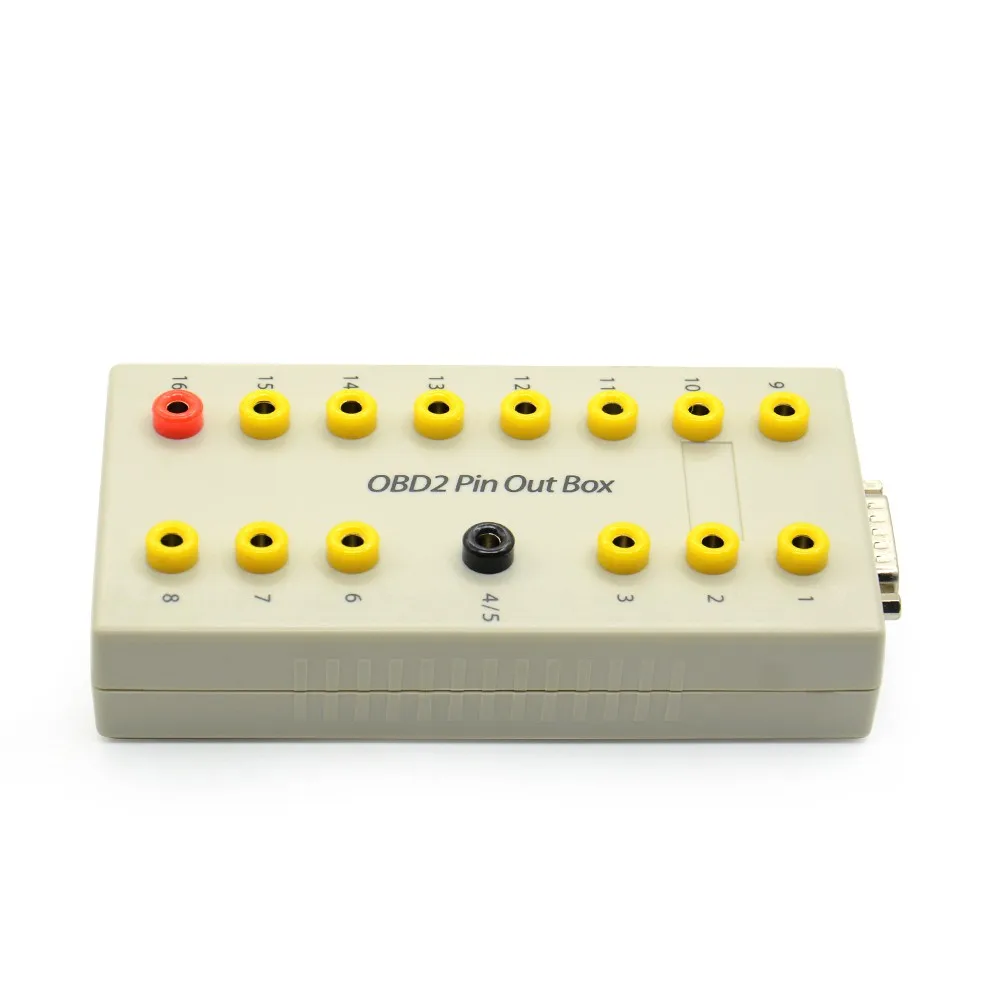

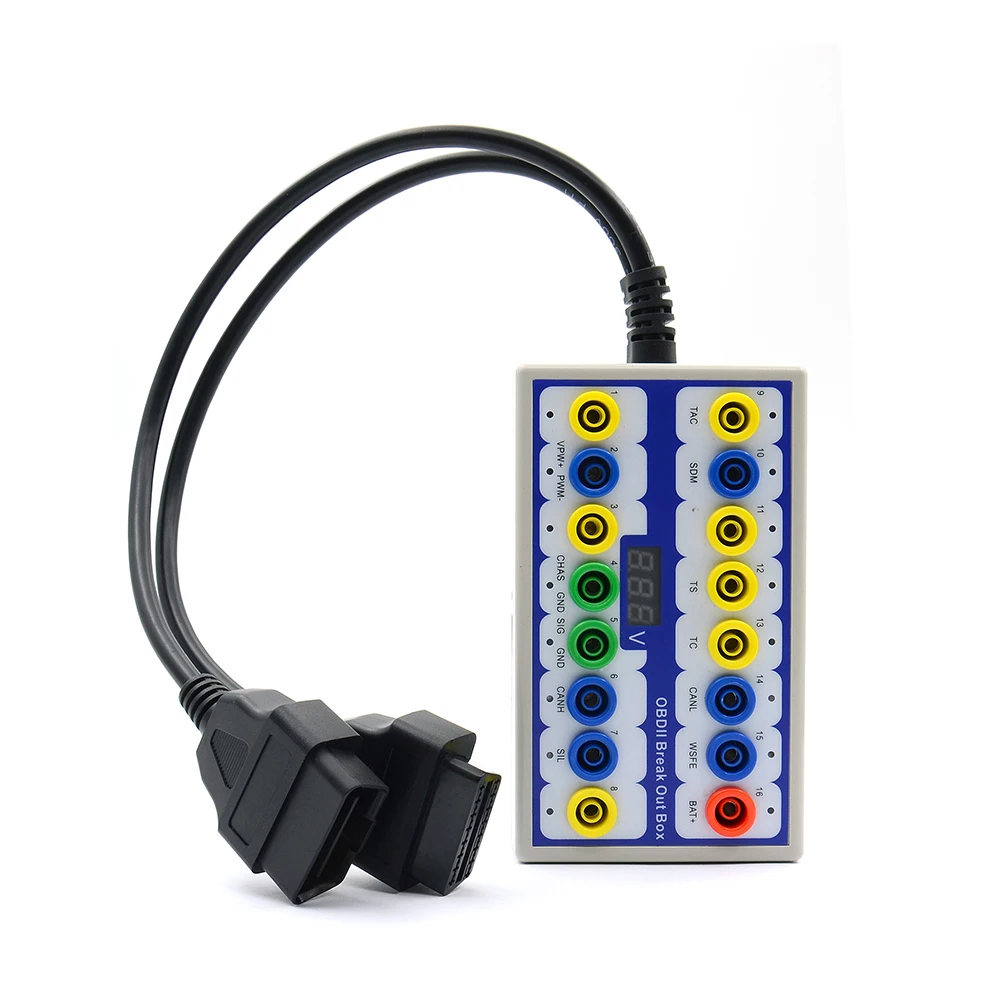

OBDII протокол детектор & вырыв Box-это наши новейшие R & D инструменты для диагностики неисправностей автомобиля. Он в основном используется для изменения автомобильной диагностики OBD стежка для передачи сигнала на уровень оценки. Он может подключаться к любым диагностическим инструментам и оценить, является ли связь с автомобилем нормальной. Также он может обеспечить питание автомобиля во время замены аккумулятора, чтобы предотвратить автоматическую блокировку электрооборудования корпуса.

Функция:

1. Проверьте и узнайте неисправность подключения интерфейса OBD2 при использовании инструмента.

2. Контролируйте напряжение интерфейса OBD и провод заземления, чтобы он мог отображать низкое напряжение и диагностику неисправностей.

3. Используется для прыжков сигнала интерфейса OBD и быстрого тестирования, подходит ли каждая диагностическая стежка Диагностического Интерфейса OBD.

4. Сохранение данных автомобиля и предотвращение потери данных автомобиля и блокировки электрического устройства.

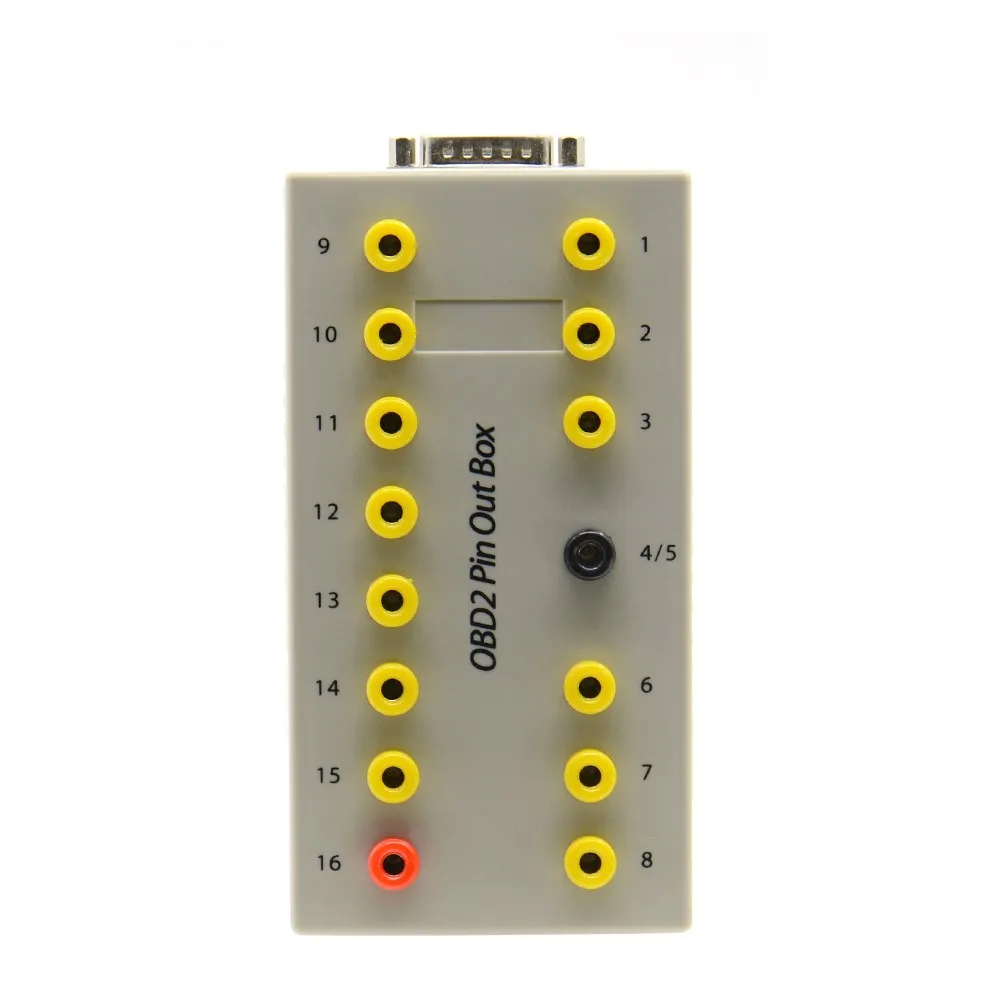

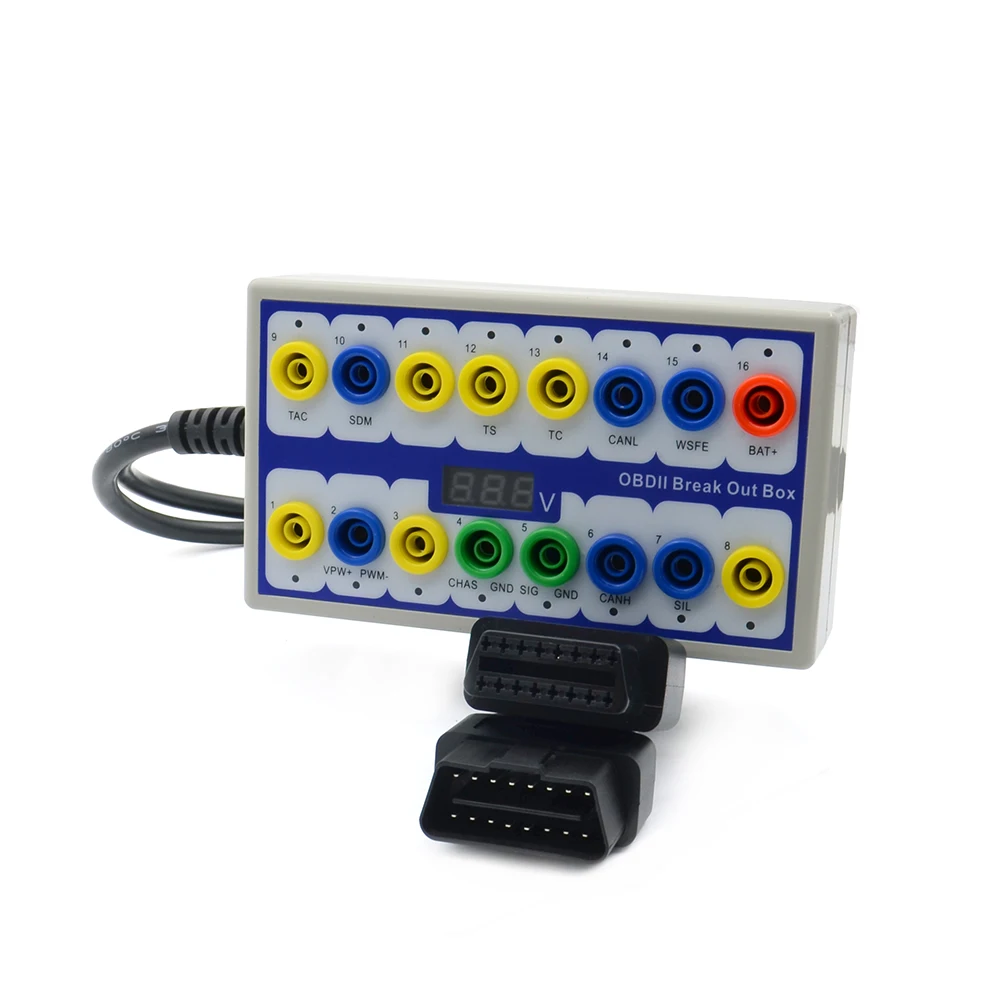

Значение светосветильник индикатора

1. Изготовление на заказ

2. SJE1850 провод

3. Изготовление на заказ

4. Заземление питания

5. Заземление сигнала

6. SAEJ2284 》 CAN 》 высокий

7. Провод ISO9141-2 и iso, DIS4230-4K

8. Изготовление на заказ

9. Изготовление на заказ

10. SJE1850 провод 》 bus->

11. Изготовление на заказ

12. Изготовление на заказ

13. Изготовление на заказ

14. SAEJ2284 》 CAN 》 низкий

15. Провод ISO9141-2 и ISO/DIS 4230-4L

16. Положительный аккумулятор автомобиля

Использование:

1. Фактические инструкции по тестированию:

1. Последовательно Подключаем адаптер сигнала OBD и тестер диагностики неисправностей автомобиля. Он обеспечивает питание в обычном режиме, если светодиодный индикатор напряжения аккумулятора отображает более 10 в и светодиодный индикатор NO.16, NO4 или NO.5.

При нехватке напряжения аккумулятора менее 10 В. Ни один светодиодный поворотный фонарь не означает, что с блоком питания диагностического держателя что-то не так. Затем проверьте, не соответствует ли держатель и напряжение аккумулятора.

2 светодиодный сигнала связи загорисветильник время тестирования (яйцо: нет. Сигнал на 7 проводов). Тестирование контакта № 7 является нормальным при мигании светодиодный да, это означает общение в обычном режиме.

3. Диагностика автомобиля № 15 проводов, но диагностический инструмент № 7 проводов, не может проверять автомобиль в обычном режиме. Адаптер OBD Может подключать провод № 7 и провод № 15. При тестировании светодиоды № 7 и № 15 включают светильник и мигают. Обычно можно тестировать.

Аккумулятор для автомобильного аккумулятора Replay:

1. Подключите адаптер сигнала OBD и Автомобильный держатель для диагностики, № 4 светодиодный № 6 светодиодная лампа, 12 В.

2. Подача питания для отрицательного контакта № 4 и положительного контакта № 6. Затем адаптер OBD может подавать питание автомобилю через диагностический держатель положительный иОтрицательный, для предотвращения потери данных автомобиля и блокировки звука.

3. Извлеките аккумулятор автомобиля.

4. Выключите питание и адаптер OBD для завершения замены батареи.
