Waveshare SX1262 LoRa HAT для Raspberry Pi, расширенный спектр модуляции, частотный диапазон 915 МГц

Это Raspberry Pi LoRa HAT, основанная на SX1262, охватывает Частотный диапазон 915 МГц. Позволяет передавать данные до 5 км через последовательный порт.

Используя технологию модуляции спектра распространения LoRa нового поколения, расстояние связи модуля составляет до 5 км, а также поддерживает автоматическое повторение передачи дольше. Другие функции включают Wake on Radio, wireless config, датчик несущей, Коммуникационный ключ и так далее.

По сравнению с обычными LoRa модулями, SX1262 LoRa HAT обеспечивает более длительное Расстояние связи, более высокую скорость, более низкое потребление, лучшую безопасность и защиту от помех. Он подходит для различных приложений, таких как промышленное управление, умный дом, сбор данных и т. д.

Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат

Встроенный CP2102 USB в UART конвертер, для последовательной отладки

Обеспечивает интерфейс управления UART для подключения хост-плат, таких как Arduino/STM32

Светодиодный индикатор 4x, легко проверить состояние модуля

LoRa технология модуляции спектра распространения, до 81 доступный сигнальный канал, более длинное расстояние связи, более надежный для помех

Автоматическое Многоуровневое повторение, подходит для ультра дальней связи, позволяет мульти сети в одном регионе

Характеристики низкого энергопотребления, такие как глубокий сон и Пробуждение на радио, идеально подходят для использования на батарейках

Настраиваемый ключ связи, который не будет получен, значительно повышает безопасность данных пользователя

Поддерживает LBT, отслеживает шум сигнального канала перед передачей, значительно улучшает соотношение успеха при экстремальных условиях

Поддерживает индикацию интенсивности сигнала RSSI, для оценки качества сигнала, настройки сети

Поддержка конфигурации беспроводных параметров, путем отправки беспроводной команды/пакета данных, удаленно настроить или получить параметр модуля

Поддерживает передачу с фиксированной точкой, трансляцию, монитор канала сигнала

Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/STM32)

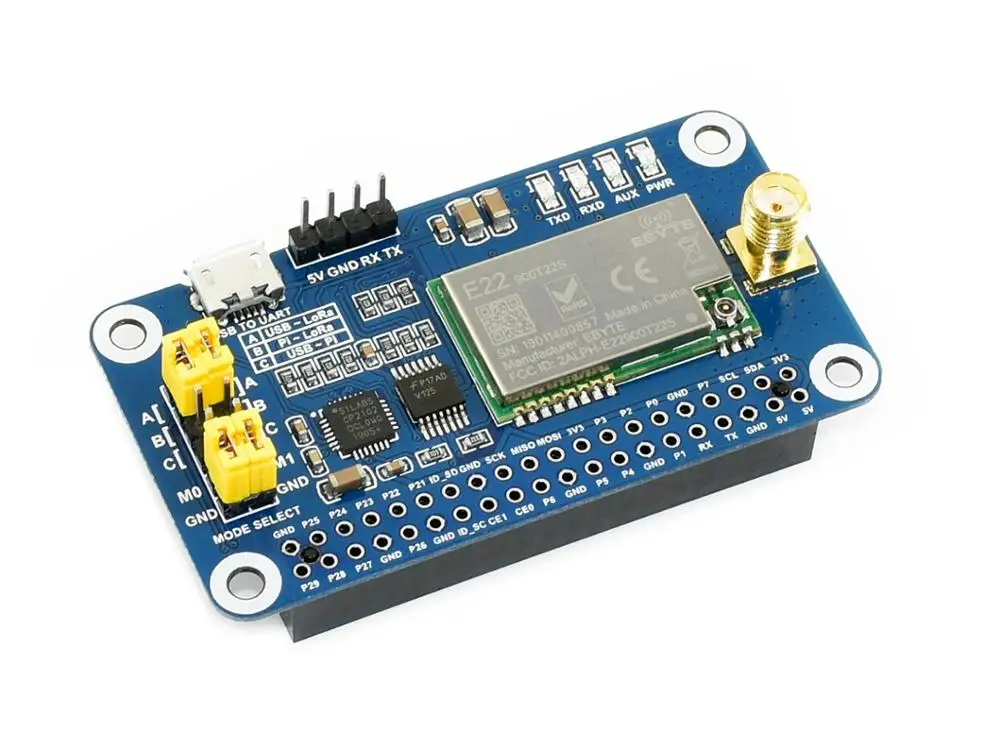

SX1262 LoRa модуль

74HC125V:Переводчик уровня напряжения

CP2102:Конвертер USB в UART

Raspberry Pi разъем GPIO:Для подключения с Raspberry Pi

Usb-порт UART

Заголовок UART:Для подключения хост-плат, таких как STM32/Arduino

Разъем антенны SMA

Разъем антенны IPEX

RXD/TXD: индикатор UART RX/TX

AUX: вспомогательный индикатор

ШИМ: индикатор питания

О: Управляйте LoRa модулем через USB в UART

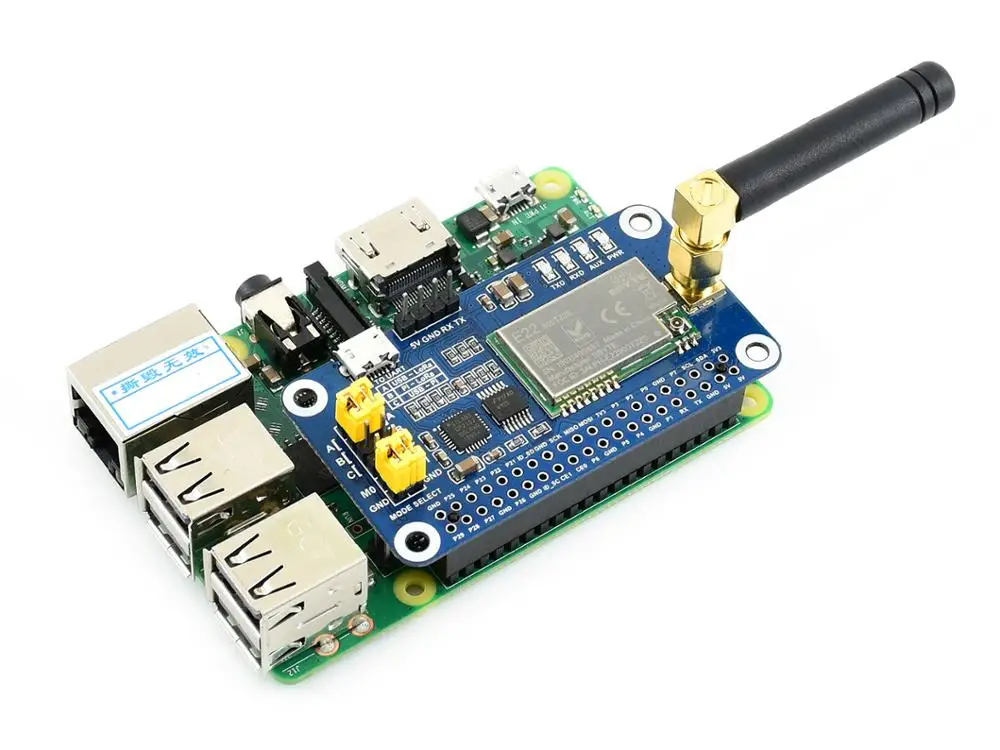

B: Управляйте LoRa модулем через Raspberry Pi

C: доступ к Raspberry Pi через USB к UART

Короткий M0, короткий M1: режим передачи

Короткий M0, открыть M1: режим конфигурации

Открыть M0, короткий M1: режим WOR

Откройте M0, откройте M1: режим глубокого сна

Вики: Флуоресцентный

Шапка LORA SX1268 470M

Шапка LORA SX1268 433M

SX1262 868M LORA шляпа

SX1262 915M LORA шляпа

Радиочастотный модуль

SX1268

SX1262

Частотный диапазон

410,125 ~ 493,125 МГц

850,125 ~ 930,125 МГц

Антенна

Антенна 470 МГц (2dBi)

Антенна 433 МГц (2dBi)

Антенна 868 МГц (2dBi)

915 МГц антенна (2dBi)

Радиочастота

0,3 кбит/с ~ 62,5 кбит/с (программируемый)

Мощность передачи

22.0dBm (10/13/17/22dBm программируемый)

Чувствительность приема

-147dBm (Радио скорость передачи данных 2,4 кбит/с)

Энергопотребление

Ток передачи: 110 мА (переходное потребление)Ток получения: 11 мАТок сна: 2uA (LoRa module software shutoff)

Ток передачи: 133ма (переходное потребление)Ток получения: 11 мАТок сна: 2uA (LoRa module software shutoff)

Интерфейс связи

UART (уровень TTL)

Баудрат

1200bps ~ 115200bps (9600bps по умолчанию)

Длина пакета

240 байт (32/64/128/240 байт программируемый)

Кэш

1000 байт

Экспериментальный диапазон

5 км (состояние: безоблачной и дикие, Высота 2,5 м, коэффициент усиления антенны 5dBi, радио, скорость передачи данных 2,4 кбит/с)

Источник питания

5 В

Логический уровень

3,3 V/5V

Рабочая температура

-40 ~ 85 ℃

Применение

Умный дом, промышленные датчики, автоматизация зданий, смарт-метры и другие приложения IoT

Подходящий регион

Китай

Европа, Азия, Африка

Америка, Океания, Азия

Примечание: только для справки, пожалуйста, подтвердите местные Поддерживаемые LoRa полосы перед размещением заказа.

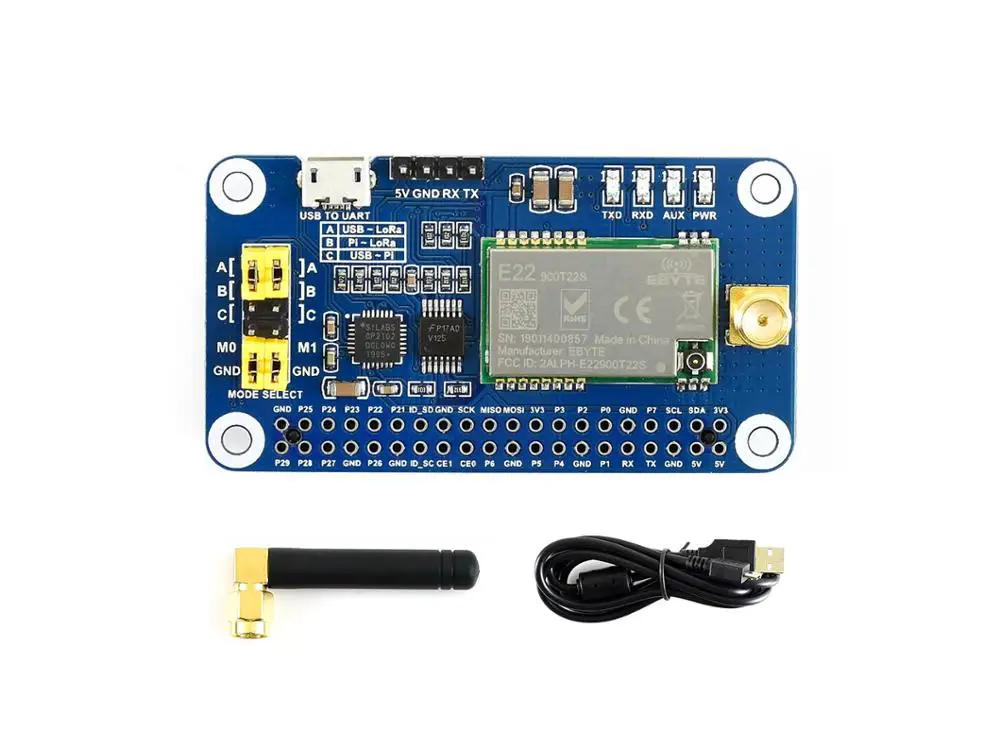

Посылка

Вес: 0,069 кг

SX1262 915M LoRa HAT x1

Разъем USB типа A для кабеля micro-plug x1

915 МГц антенна x1
