Waveshare SX1262 LoRa HAT для Raspberry Pi, широкополосная модуляция, диапазон частот 915 МГц

Описание

Обзор

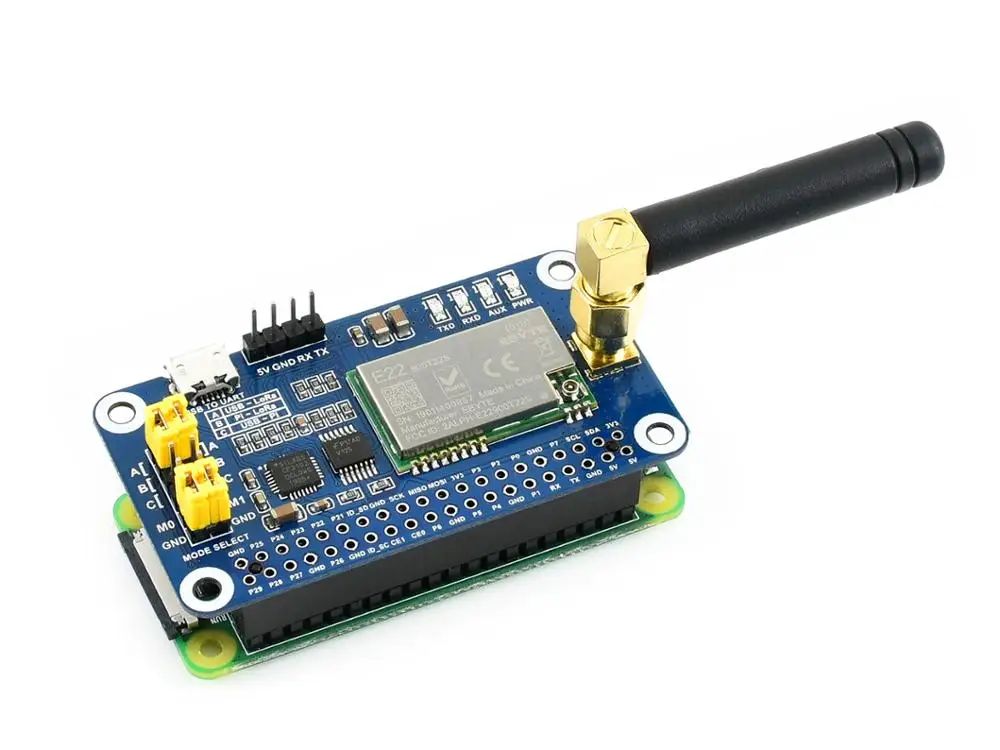

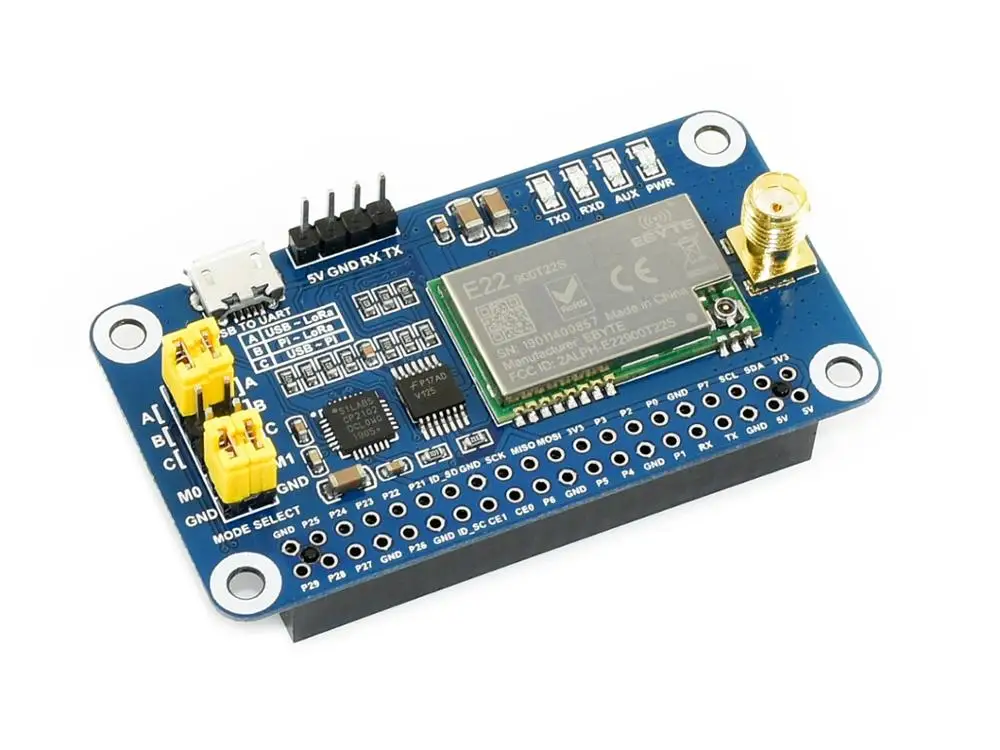

Это шляпа Raspberry Pi LoRa на базе SX1262, которая покрывает диапазон частот 868 МГц. Позволяет передавать данные на расстоянии до 5 км через последовательный порт.

Используя технологию модуляции спектра LoRa нового поколения, расстояние связи между модулем составляет до 5 км, а также поддерживает автоматическое повторение для более длительной передачи. Другие функции включают включение радио, беспроводную конфигурацию, зондирование оператора, клавишу связи и т. Д.

По сравнению с обычными модулями LoRa, шляпа LoRa SX1262 обеспечивает большую дистанцию связи, более высокую скорость, низкое потребление, лучшую безопасность и защиту от помех. Подходит для различных приложений, таких как промышленное управление, умный дом, сбор данных и т. д.

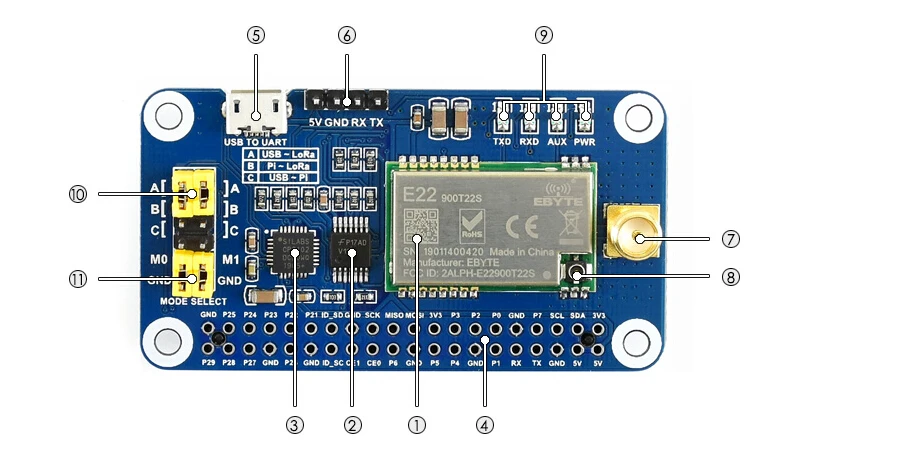

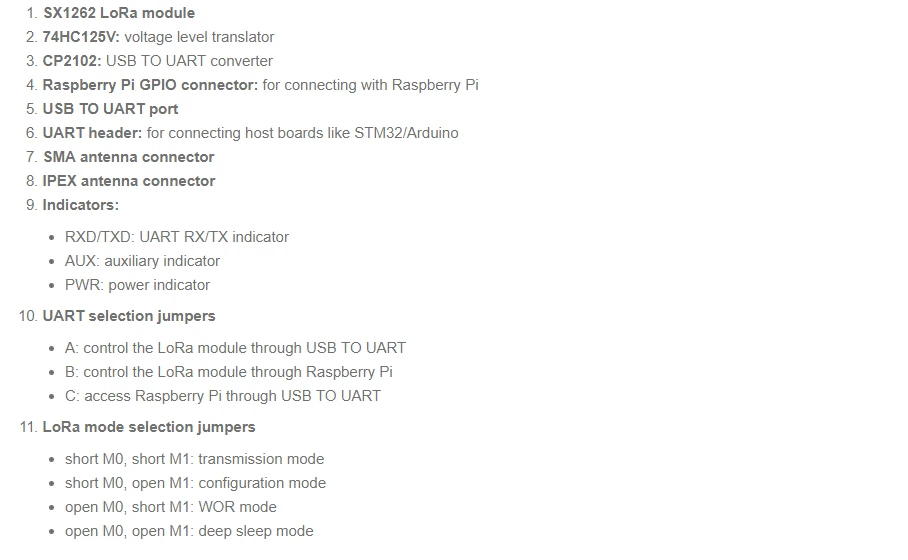

Особенности Стандартный 40-контактный удлинитель Raspberry Pi GPIO, поддерживает платы серии Raspberry Pi Встроенный преобразователь CP2102 USB в UART для последовательной отладки Обеспечивает интерфейс управления UART для подключения хост-плат, таких как Arduino/STM32 4x светодиодный ных индикатора, легко проверить состояние модуля Технология модуляции спектра LoRa, до 81 доступного сигнального канала, большее расстояние связи, более надежная защита от помех Автоматическое Многоуровневое повторение, подходит для связи на сверхдальнем расстоянии, позволяет использовать несколько сетей в одном регионе Функции низкого энергопотребления, такие как глубокий сон и Пробуждение по радио, идеально подходят для использования на аккумуляторах Настраиваемый ключ связи, который не будет извлечен, значительно повышает безопасность данных пользователя Поддерживает LBT, контролирует уровень шума сигнального канала перед передачей, значительно улучшает коэффициент успеха в экстремальных условиях Поддерживает индикацию интенсивности сигнала RSSI для оценки качества сигнала, настройки сети Поддерживает конфигурацию беспроводных параметров, отправляя беспроводную команду/пакет данных, удаленно настраивает или извлекает параметры модуля Поддерживает передачу по фиксированной точке, вещание, монитор каналов сигнала Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/STM32) Что на борту

Размеры

Ресурсы для развития

Вики:Www.waveshare.com/wiki/SX1262_868M_LoRa_HAT

Руководство по выбору SX1268 470M шляпа LORA SX1268 433M шляпа LORA SX1262 868M шляпа LORA SX1262 915M шляпа LORA РЧ модуль SX1268 SX1262 Диапазон частот 410,125 ~ 493,125 МГц 850,125 ~ 930,125 МГц Антенна Антенна 470 МГц (2 дБи) Антенна 433 МГц (2 дБи) Антенна 868 МГц (2 дБи) Антенна 915 МГц (2 дБи) Радиочастота 0,3 кбит/с ~ 62,5 кбит/с (программируемый) Мощность передачи ДБм (10/13/дБм программируемый) Чувствительность приема -2,4 дБм (скорость радио кбит/с) Потребляемая мощность Ток передачи: 110 мА (переходное потребление) Ток приема: 11 мА Ток сна: 2 мА (отключение программного обеспечения модуля LoRa) Ток передачи: 133 мА (переходное потребление) Ток приема: 11 мА Ток сна: 2 мА (отключение программного обеспечения модуля LoRa) Интерфейс связи UART (уровень TTL) Баудрат 1200bps ~ 115200bps (по умолчанию 9600bps) Длина пакета 240 байт (32/64/128/240 байт программируемый) Кэш 1000 байт Экспериментальный диапазон 5 км (состояние: безоблачный и дикий, Высота 2,5 м, усиление антенны 5 дБи, скорость радио 2,4 кбит/с) Блок питания 5В Логический уровень 3,3 В/5 В Рабочая температура -40 ~ 85 ℃ Приложения Умный дом, промышленные датчики, автоматизация зданий, умные счетчики и другие приложения IoT Применимый регион Китай Европа, Азия, Африка Америка, Океания, Азия Примечание: только для справки, пожалуйста, подтвердите Поддерживаемые местными ремешками LoRa перед размещением заказа.

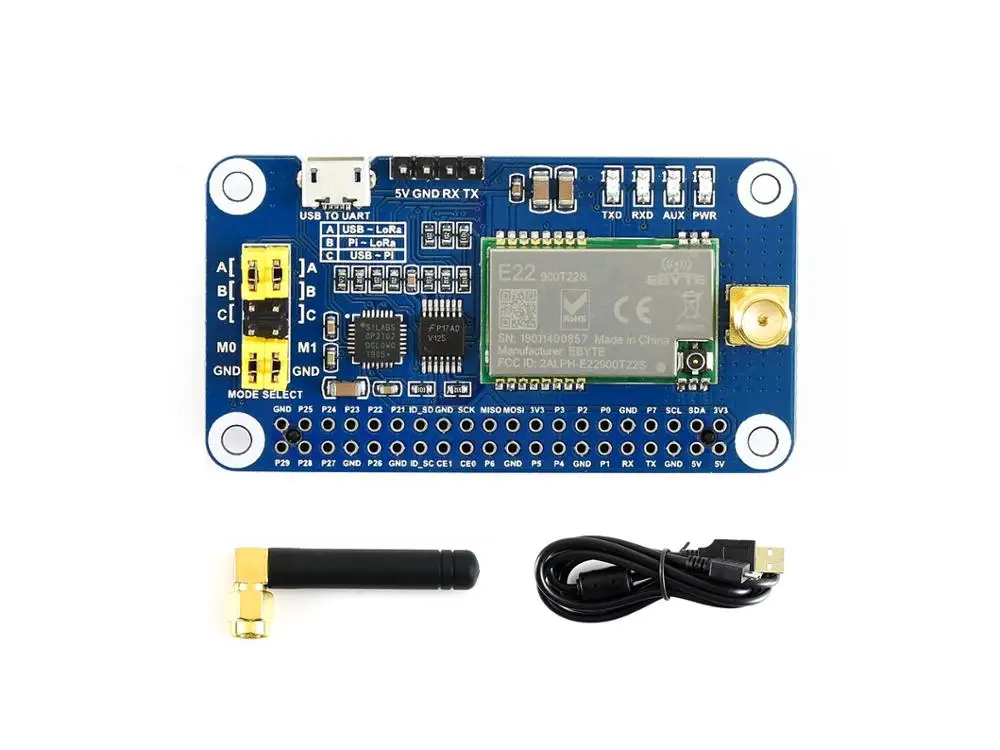

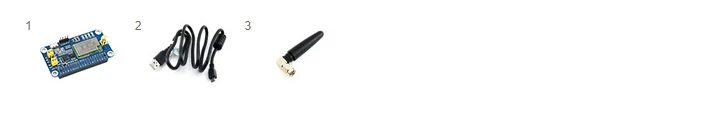

Содержимое упаковки

Вес:0,069 кг
