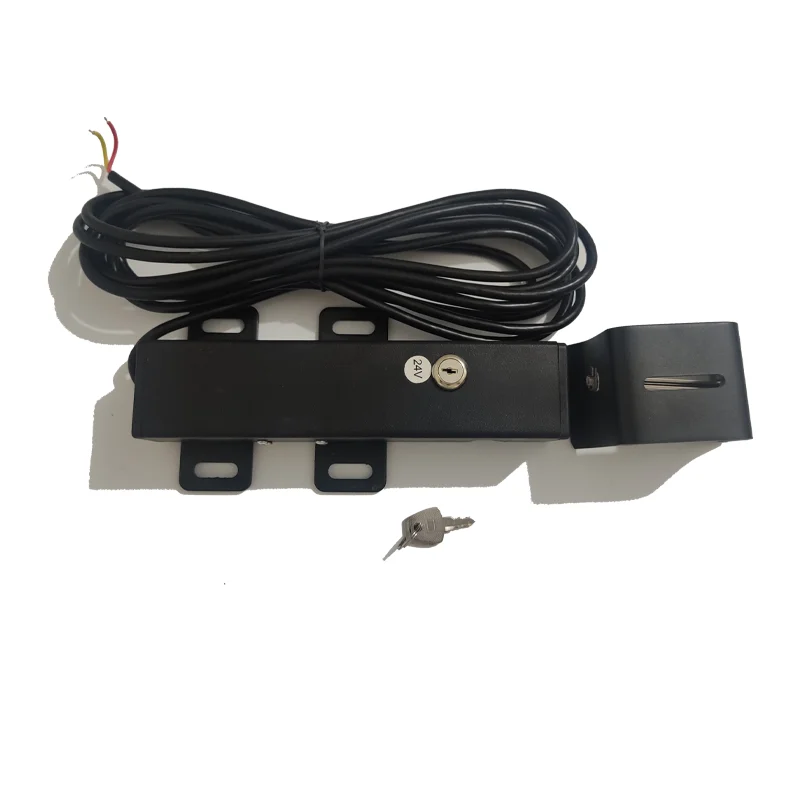

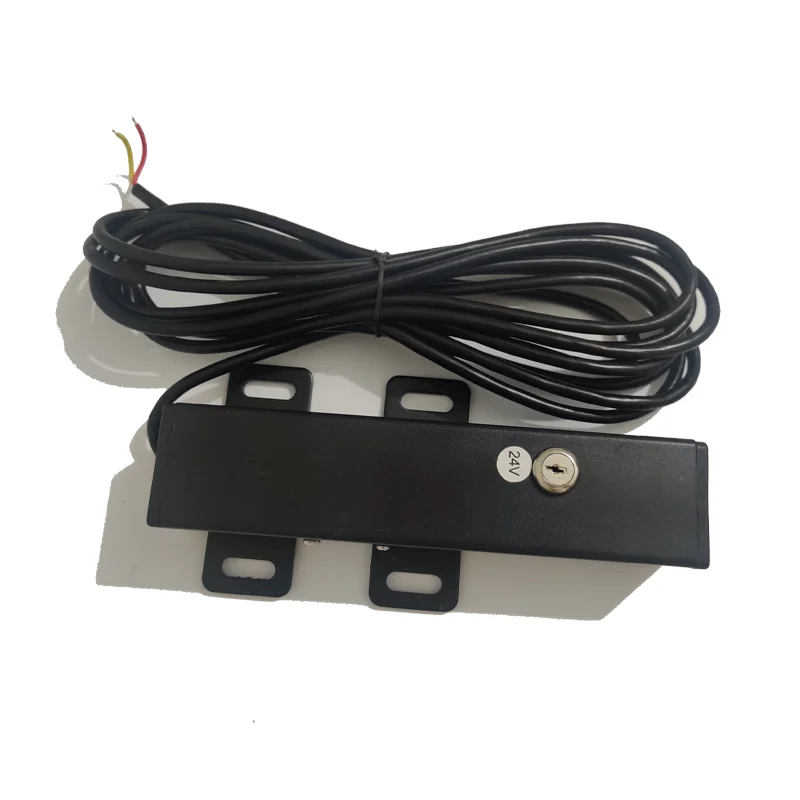

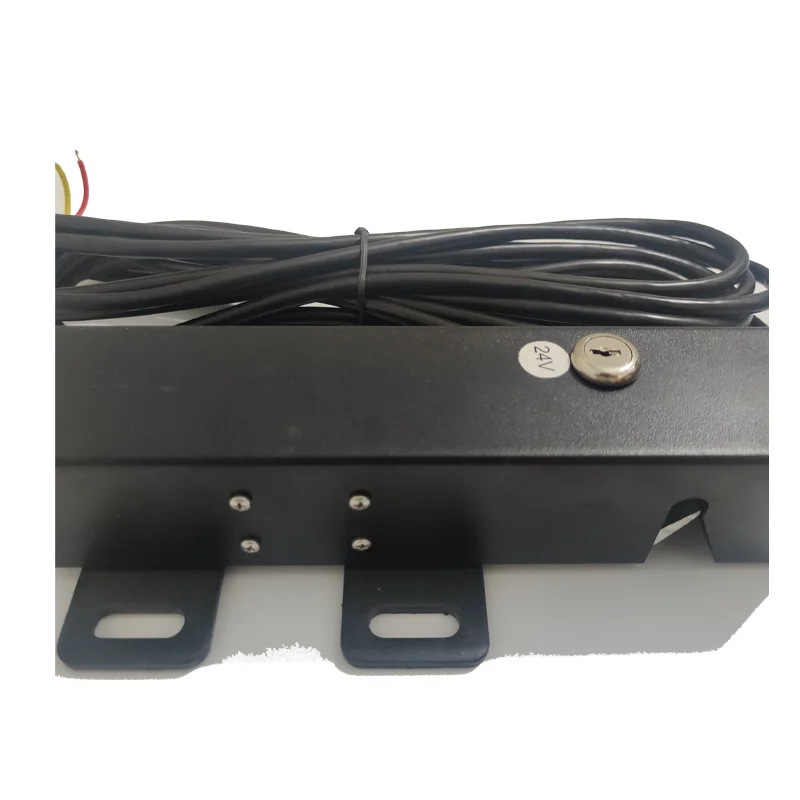

LM149 12VDC 24VDC распашные ворота дверной замок Электрический замок болт для LockMaster Swing оператор привода для открывания ворот

Примечание: электрический замок повышает безопасность для вашего ворота, и настоятельно рекомендуется в том случае, если вы имеете животных или жить в районах по при сильном ветре в тех случаях, когда ворота длиннее, чем 1,5 метров (7ft).

Список деталей электрического замка

Важная информация:

1. Перед установкой электрического замка убедитесь, что ворота ровные, свободно двигаются и не сковывают и не блокируют барьеры.

2. Для правильной работы электрического замка ворота должны плотно прилегать замок к приемнику замка.

3. Электрический замок должен быть установлен на внешней стороне ворот, если наPush-to-OpenВорота.

4. Из-за различных условий монтажа монтажное оборудование не предоставляется. Внимательно прочитайте это руководство, чтобы определить требуемое монтажное оборудование для вашего состояния.

5. Для двух ворот замок должен быть установлен на главный ворот (ворота 1), который находится рядом с контрольной коробкой, и приемник блокировки должен быть установлен на Slave gate (ворота 2).

(Если ворота возле блока управления были настроены как подчиненные ворота, вы можете изменить настройки, следующие «Руководство пользователя» → «настройки платы управления» → «Мастер/Slave Gate Set»)

Установка для одиночных ворот

Шаг 1: отсоедините муфту открывателя с помощью клавиши отпускания. Вы можете перемещать ворота вручную, поэтому ворота могут свободно качаться во время установки электрического замка.

Шаг 2:С затвором в закрытом положении, определите лучшее место для замка и приемника. Замок и приемник должны быть на уровне и выровнены с Открывателем. Замок и приемник должны иметь прочную поверхность или забор трубы для обеспечения стабильности.

Шаг 3:ДляМеталлическая трубкаВорота, если толщина столба забора больше или равна 3 мм, вы можете резьба на столбе забора, и закрепить замок и приемник только с помощью болтов (без гаек). В противном случае Просверлите отверстия через столб забора и закрепите замок и приемник болтами, шайбами замка и гайками.

Конечно, вы можете сварить их напрямую.

ДляЗвено цепиВорота, вам нужны u-болты, седла, шайбы замка и гайки для замка и приемника.

Шаг 4:Перепроверьте положение и выравнивание замка, убедитесь, что Электрический замок работает правильно.

Шаг 5:Подключите силовые кабели замка к контрольной плате открывателя распашных ворот (см. Рис. Е).

Примечание: Убедитесь, что муфта открывателя занята, прежде чем готовиться активировать открывалку (используйте клавишу отпускания).

Установка для двойных ворот

Шаг 1: Отключите клатчи открывателей с помощью клавиши релиза. Вы можете перемещать ворота вручную, поэтому ворота могут свободно качаться во время установки электрического замка.

Шаг 2:С воротами в закрытом положении, определить лучшее место для замка и приемника. Замок и приемник должны быть на уровне и выровнены с открывателями. Замок и приемник должны иметь прочную поверхность или забор трубы для обеспечения стабильности.

Шаг 3:ДляМеталлическая трубкаВорота, если толщина столба забора больше или равна 3 мм, вы можете резьба на столбе забора, и закрепить замок и приемник только с помощью болтов (без гаек). В противном случае Просверлите отверстия через столб забора и закрепите замок и приемник болтами, шайбами замка и гайками.

Конечно, вы можете сварить их напрямую.

ДляЗвено цепиВорота, вам нужны u-болты, седла, шайбы замка и гайки для замка и приемника.

Шаг 4:Перепроверьте положение и выравнивание замка, убедитесь, что Электрический замок работает правильно.

Шаг 5:Подключите силовые кабели замка к контрольной плате открывателя распашных ворот (см. Рис. Е).

Примечание: Убедитесь, что клатчи открывателей заняты, прежде чем готовиться активировать свои открыватели (используйте клавишу релиза).

Подключение замка к контрольной плате открывателя ворот

Примечание: схема проводки-это пример только одной модели открывания ворот. Фактическое Подключение провода, пожалуйста, относится к руководству пользователя открывателя ворот.
