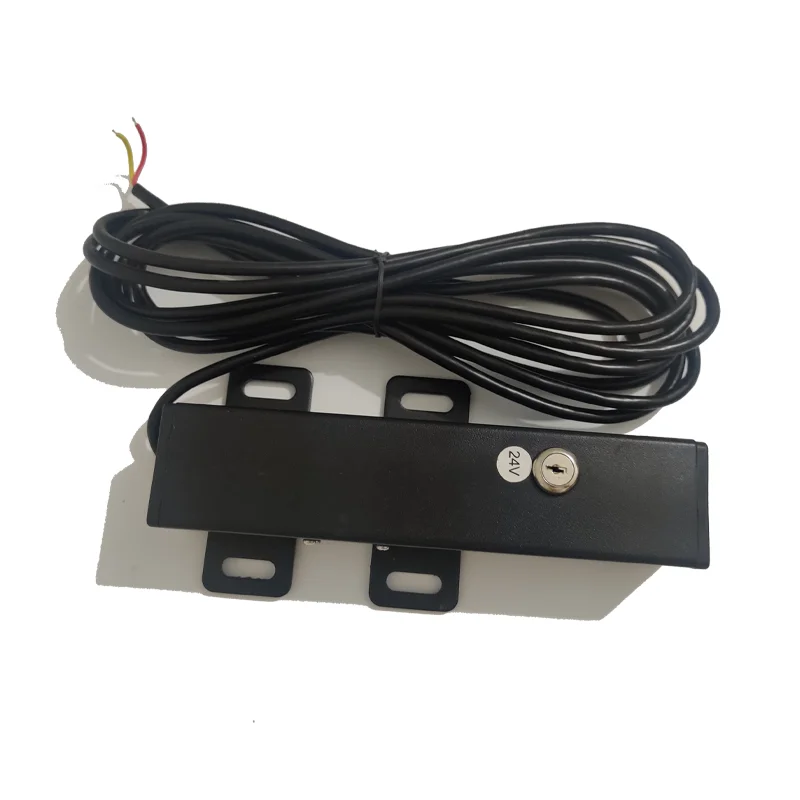

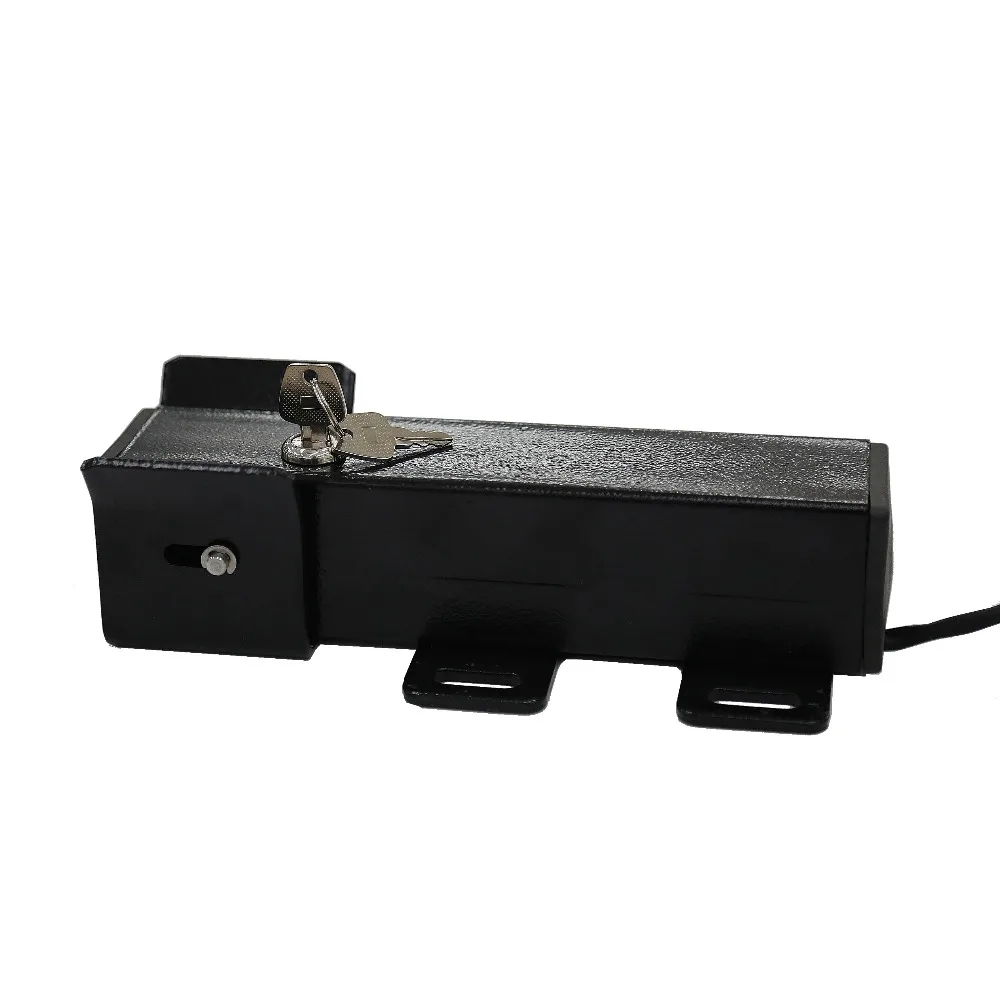

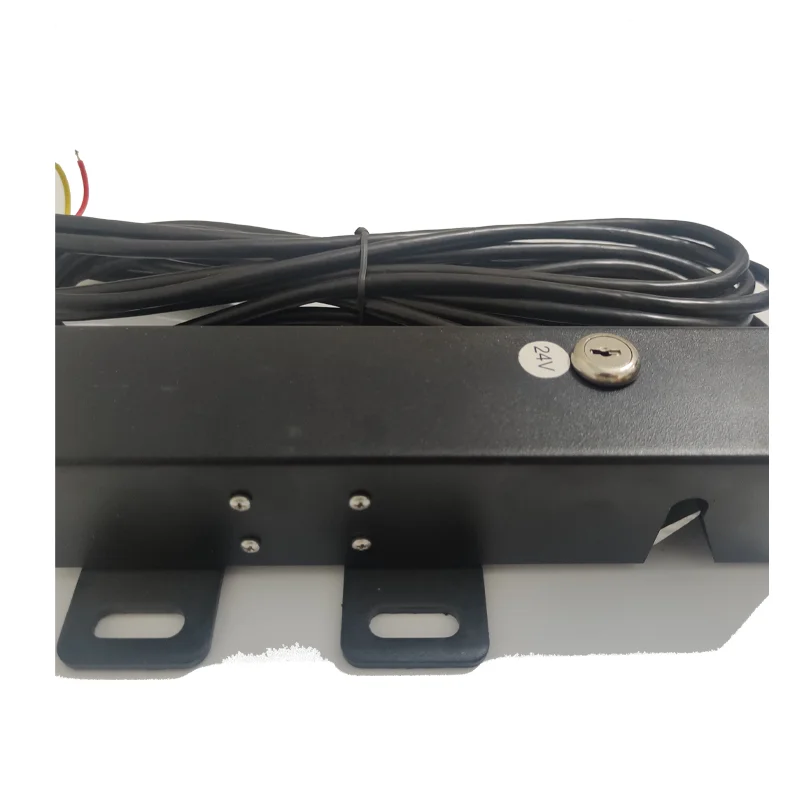

Автоматическая система открывания распашных ворот, 24 В постоянного тока, замок электрических ворот LM149, LockMaster

Примечание: электрический замок повышает безопасность Ваших ворот, крайне рекомендуется, если у вас есть животные или вы живете в местах, подверженных сильному ветру, когда ворота длиной более 1,5 метров (7 футов).

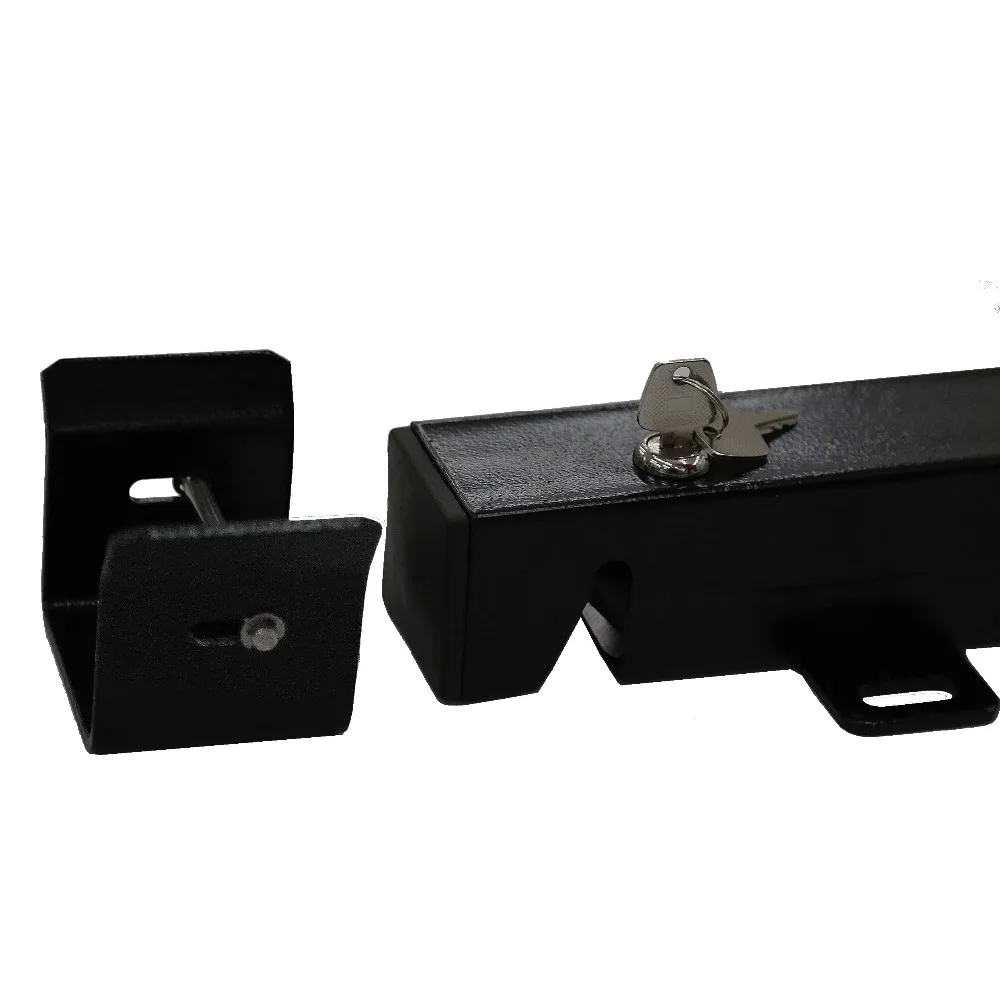

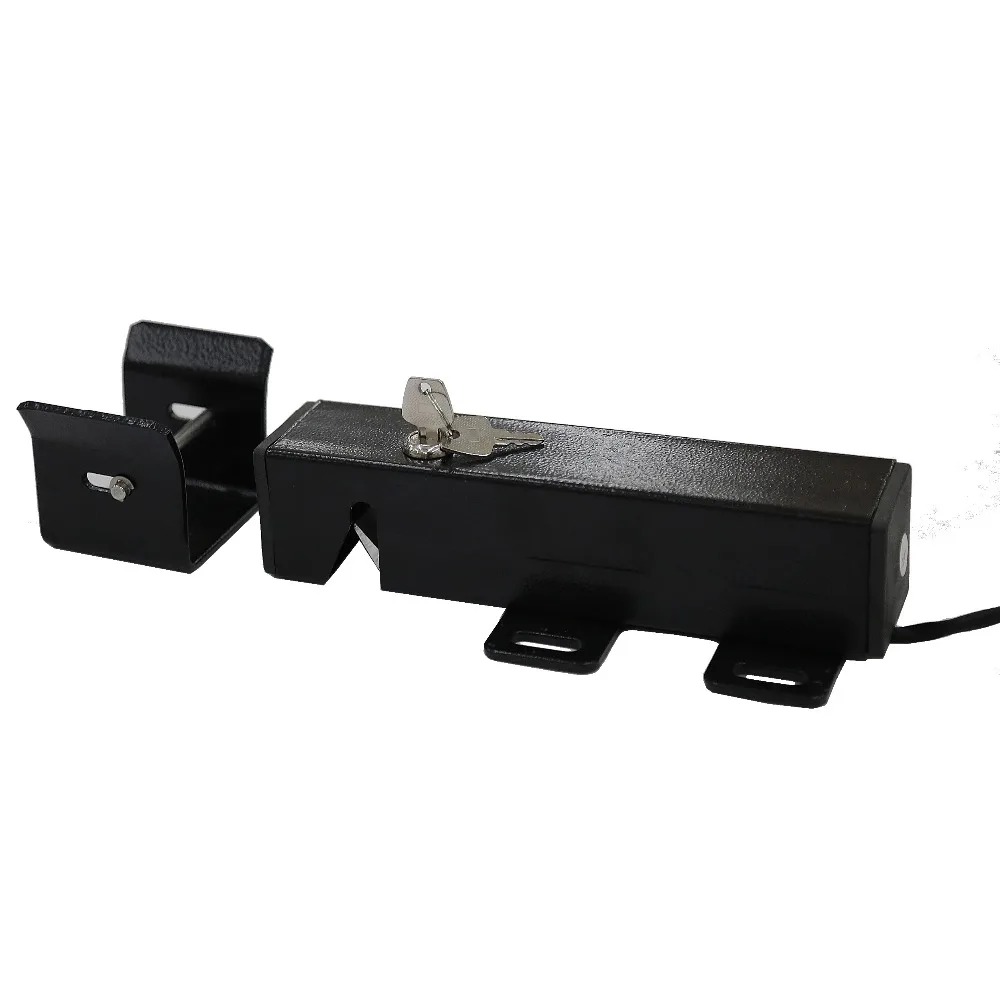

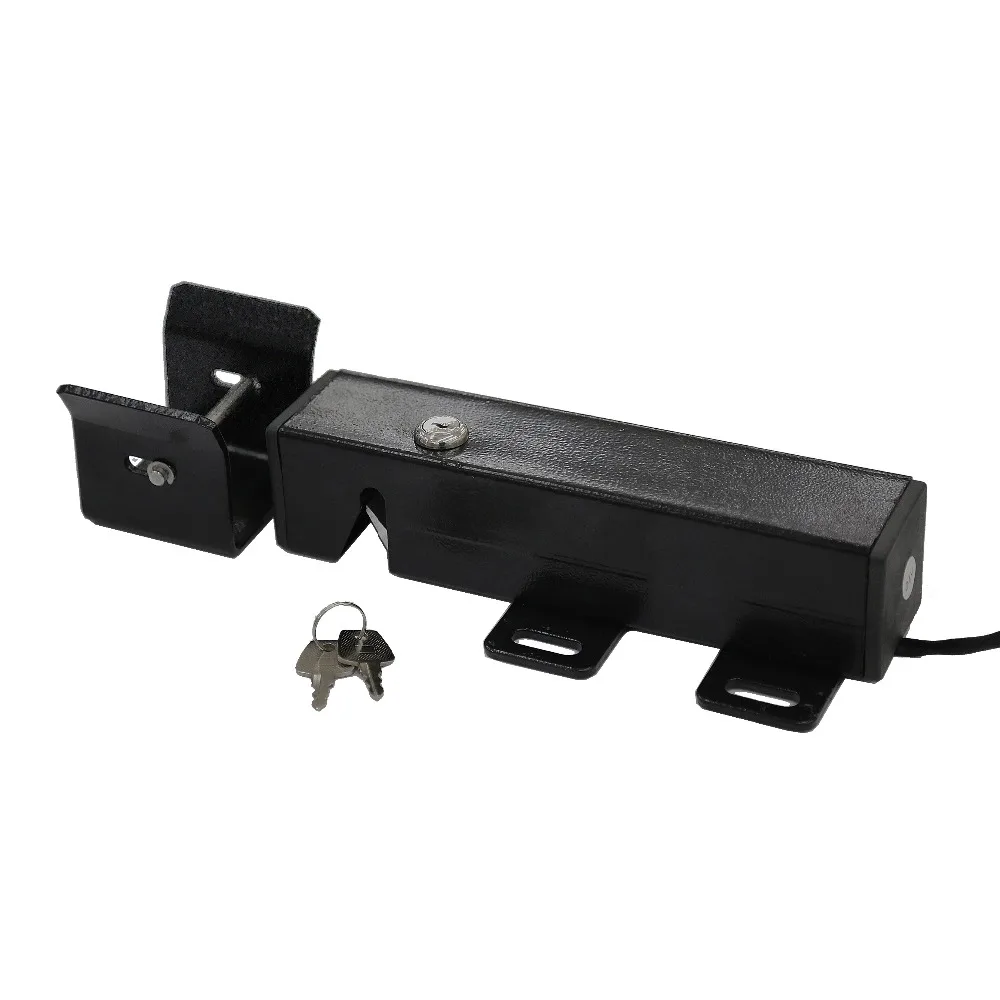

Список деталей электрического замка

Важная информация:

1. Перед установкой электрического замка убедитесь, что ворота находятся на уровне, свободно перемещаются и не переплетаются и не блокируются против барьеров.

2. Чтобы Электрический замок работал правильно, ворота должны плотно закрыться, прикрепляя фиксатор к приемнику замка.

3. Электрический замок должен быть установлен снаружи ворот, если наPush-to-OpenВорота.

4. Из-за различных условий установки монтажное оборудование не предусмотрено. Внимательно прочтите данное руководство, чтобы определить, какое крепление вам требуется.

5. Для двойных ворот замок должен быть установлен на главных воротах (ворота 1), которые находятся рядом с блоком управления, а приемник замка должен быть установлен на ведомых воротах (ворота 2).

(Если ворота возле блока управления были установлены как ведомые ворота, вы можете изменить настройки следующим образом: «Руководство пользователя» → «настройки платы управления» → «набор главных/подчиненных ворот»)

Установка для одиночных ворот

Шаг 1: отсоедините муфту открывателя с помощью выпускного ключа. Вы можете переместить ворота вручную, поэтому ворота могут свободно качаться во время установки электрического замка.

Шаг 2:Если ворота находятся в закрытом положении, определите наилучшее место для замка и приемника. Замок и приемник должны быть ровными и выровненными с Открывателем. Замок и приемник должны иметь твердую поверхность или забор для обеспечения устойчивости.

Шаг 3:ДляМеталлическая трубкаВорота, если толщина столба забора больше или равна 3 мм, вы можете пронить нить на столб забора, а закрепить замок и приемник только с помощью болтов (без гаек). В противном случае Просверлите отверстия через стойку забора и закрепите замок и приемник болтами, стопорными шайбами и гайками.

Конечно, вы можете сварить их напрямую.

ДляЗвено цепиВорота, Вам понадобятся U-образные болты, седла, стопорные шайбы и гайки для замка и приемника.

Шаг 4:Перепроверьте положение и расположение замка, убедитесь, что Электрический замок работает правильно.

Шаг 5:Подключите кабели питания замка к плате управления Открывателем распашных ворот (см. Рис. Е).

Примечание: Перед тем, как приступить к активации открывателя, убедитесь, что муфта открывателя включена (Используйте ключ отпуска).

Установка для двойных ворот

Шаг 1: отсоедините муфты открывателей с помощью кнопки отключения. Вы можете переместить ворота вручную, поэтому ворота могут свободно качаться во время установки электрического замка.

Шаг 2:Когда ворота находятся в закрытом положении, определите наилучшее место для замка и приемника. Замок и приемник должны быть ровными и выровненными с открывателями. Замок и приемник должны иметь твердую поверхность или забор для обеспечения устойчивости.

Шаг 3:ДляМеталлическая трубкаВорота, если толщина столба забора больше или равна 3 мм, вы можете пронить нить на столб забора, а закрепить замок и приемник только с помощью болтов (без гаек). В противном случае Просверлите отверстия через стойку забора и закрепите замок и приемник болтами, стопорными шайбами и гайками.

Конечно, вы можете сварить их напрямую.

ДляЗвено цепиВорота, Вам понадобятся U-образные болты, седла, стопорные шайбы и гайки для замка и приемника.

Шаг 4:Перепроверьте положение и расположение замка, убедитесь, что Электрический замок работает правильно.

Шаг 5:Подключите кабели питания замка к плате управления Открывателем распашных ворот (см. Рис. Е).

Примечание: Убедитесь, что клатчи открывателей задействованы, прежде чем вы будете готовиться к активации открывателей (Используйте ключ Release).

Подключение замка к панели управления Открывателем ворот

Примечание: схема подключения является примером только одной модели открывателя ворот. Фактическое подключение проводки относится к руководству пользователя открывателя ворот.
