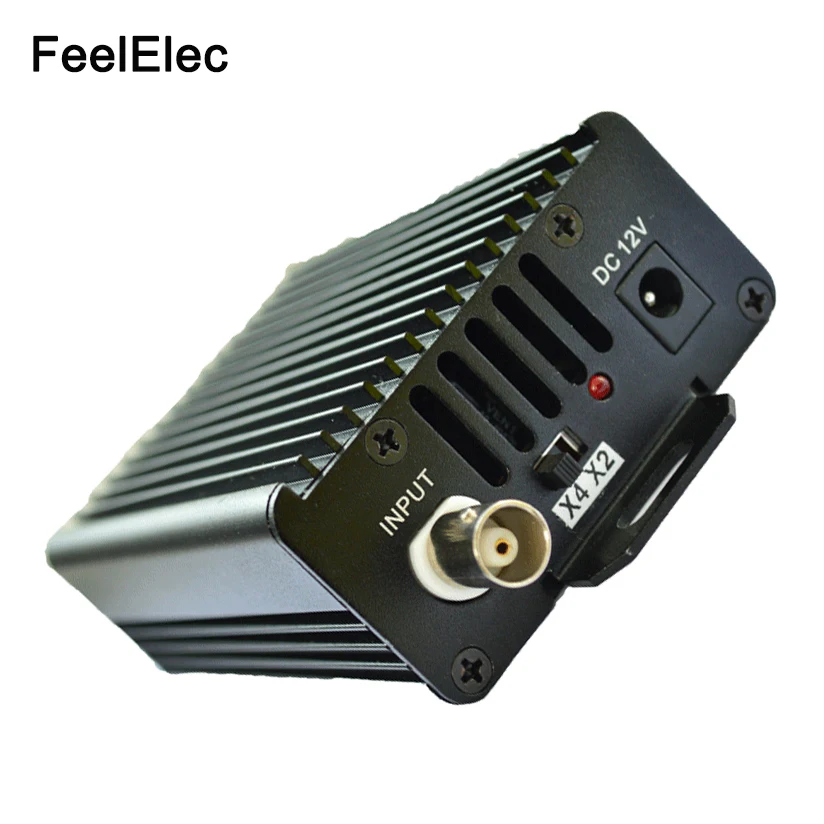

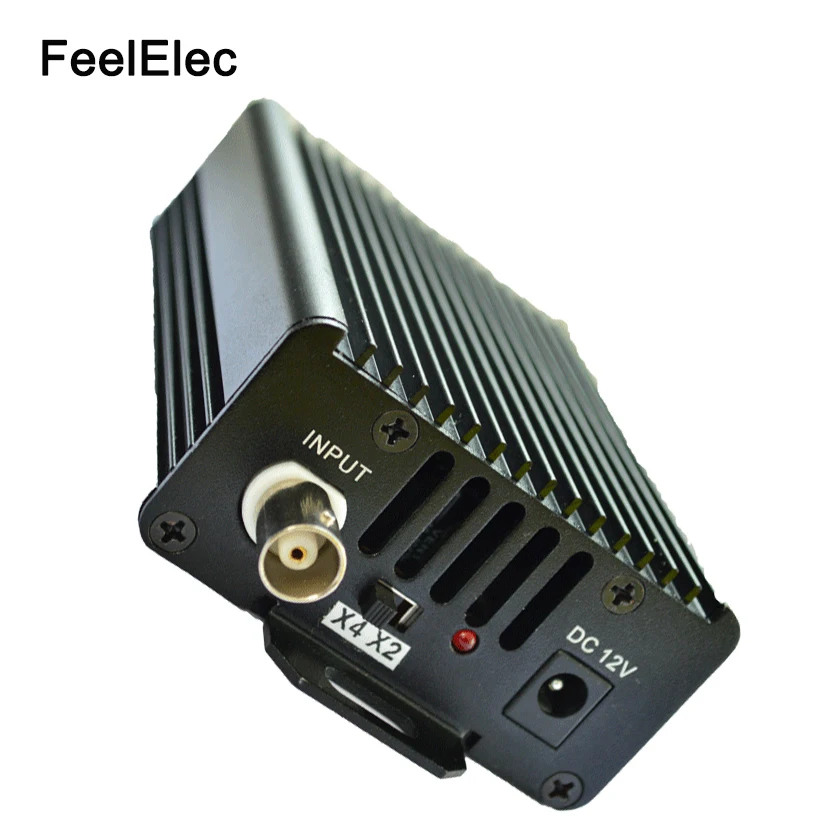

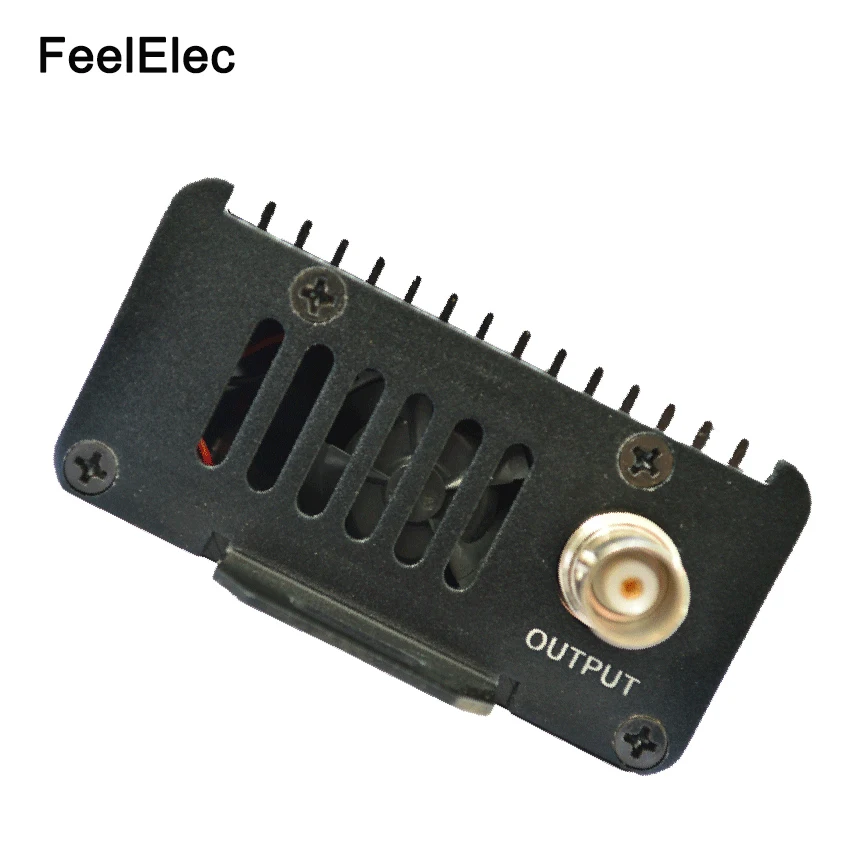

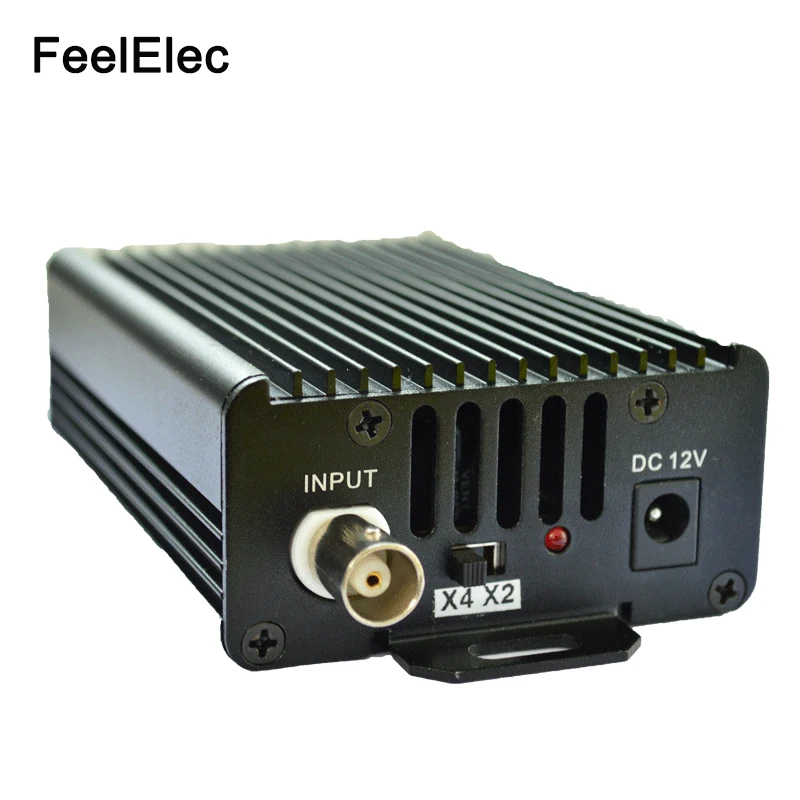

Feeltech FPA301-20W 5 МГц функция произвольной формы сигнала Усилитель мощности для генераторов сигналов

Усилители мощности постоянного тока серии FPA301 используют импортные интегрированные устройства. Полнодиапазонное усиление включает синусоидальную волну, квадратную волну, импульсную волну, пилообразную волну, обратную пилообразную волну, треугольную волну, волну ЭКГ, седельную волну и шумовую волну. Максимальная амплитуда выходного сигнала 28Vpp (плюс-минус 14В).

Модель

Фпа301

(10 Вт, 5 МГц)

Фпа301

(10 Вт, 10 МГц)

Фпа301

(20 Вт, 5 МГц)

Фпа301

(20 Вт, 10 МГц)

Полоса пропускания входного сигнала

Постоянный ток ~ 5 МГц

Постоянный ток ~ 10 МГц

Постоянный ток ~ 5 МГц

Постоянный ток ~ 10 МГц

Полоса пропускания входного сигнала

10 Вт

10 Вт

20 Вт

20 Вт

Входное напряжение блока питания

Блок питания одноканальный DC15V

Входная мощность

≥ 30 Вт

Выходная амплитуда

≥ 28 В-П

Диапазон входной амплитуды

≤ 14Vp-p

Выходной ток

FPA301(10 Вт),600 мА (макс);FPA301(20 Вт),1000 мА (макс)

Сопротивление нагрузки

≥ 4 Ом

Скорость вращения

≥ 500 В/США

Гармоническое искажение

<1%

Защита от перегрузки по току

Да

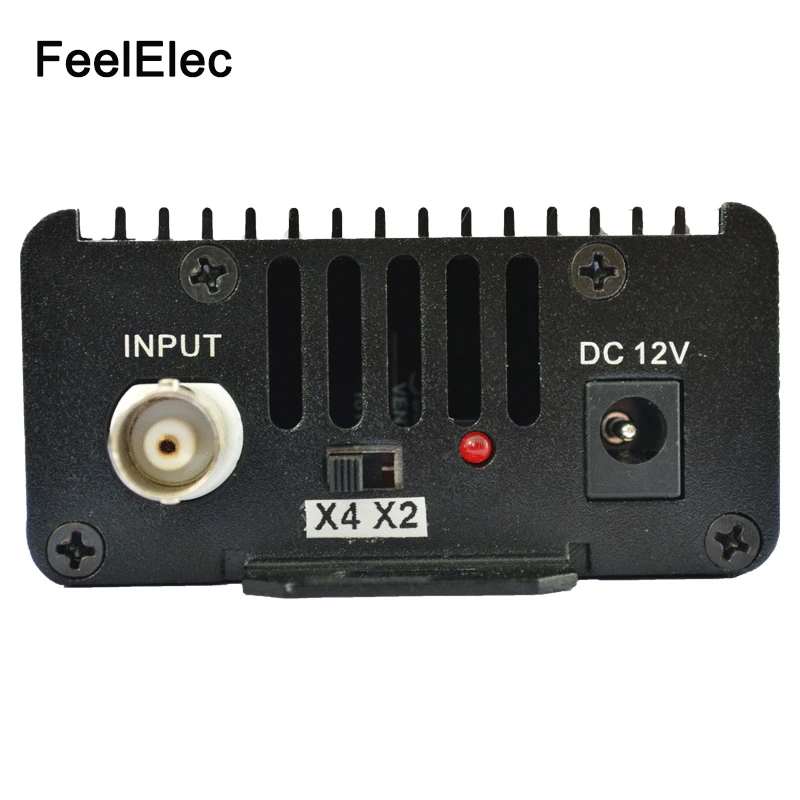

Режим регулирования усиления

Фиксированное увеличение, X2 или X4 являются дополнительными

Условия окружающей среды

Температура: 0-60 C; Влажность: <80%

Размеры

8,4*4,9*15,3 см

Вес

550 г
