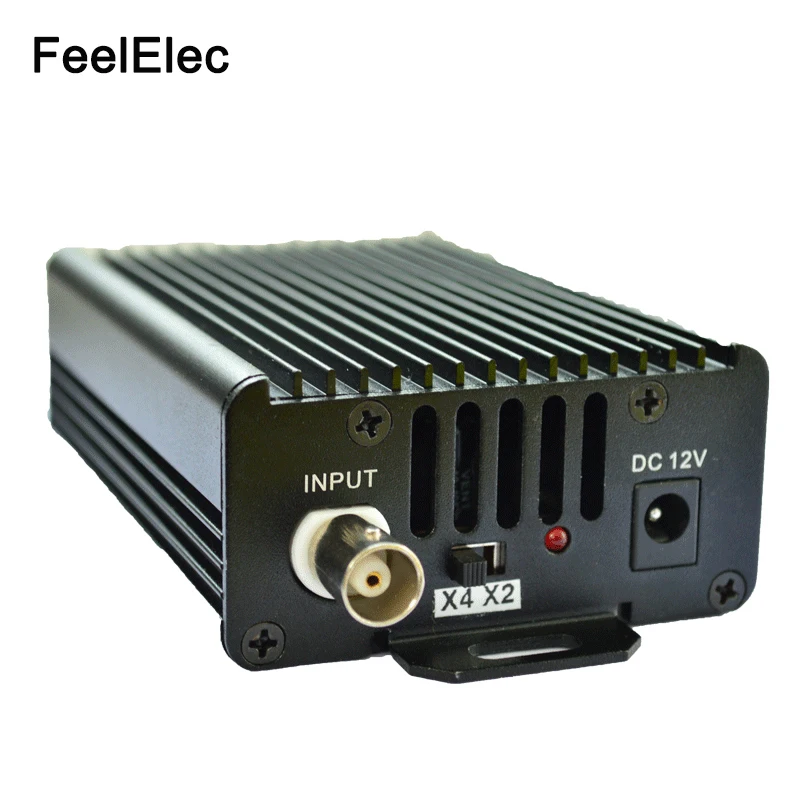

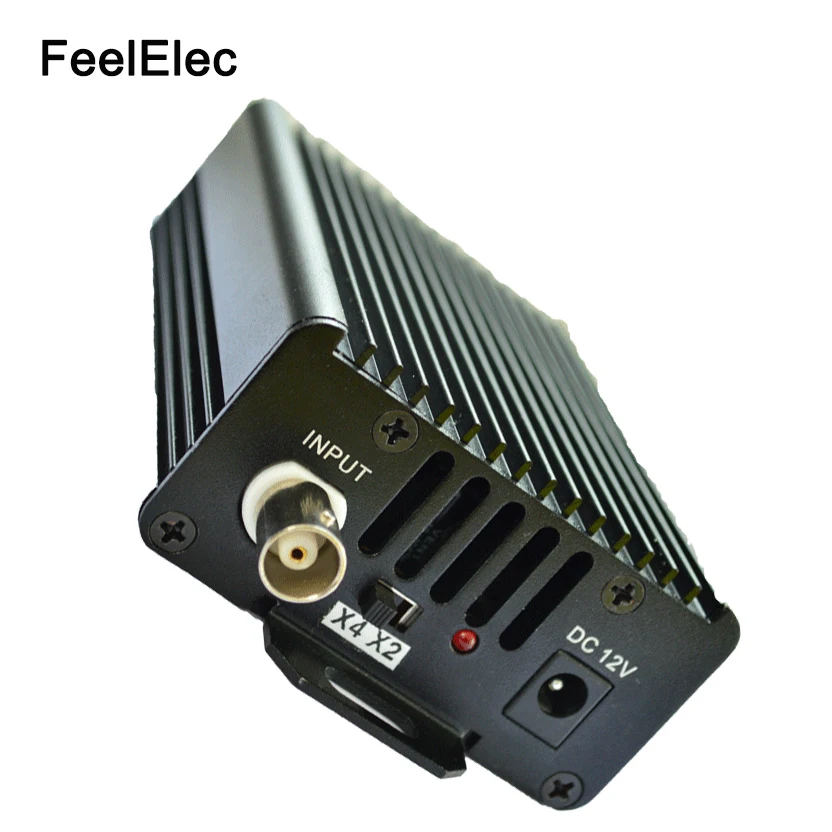

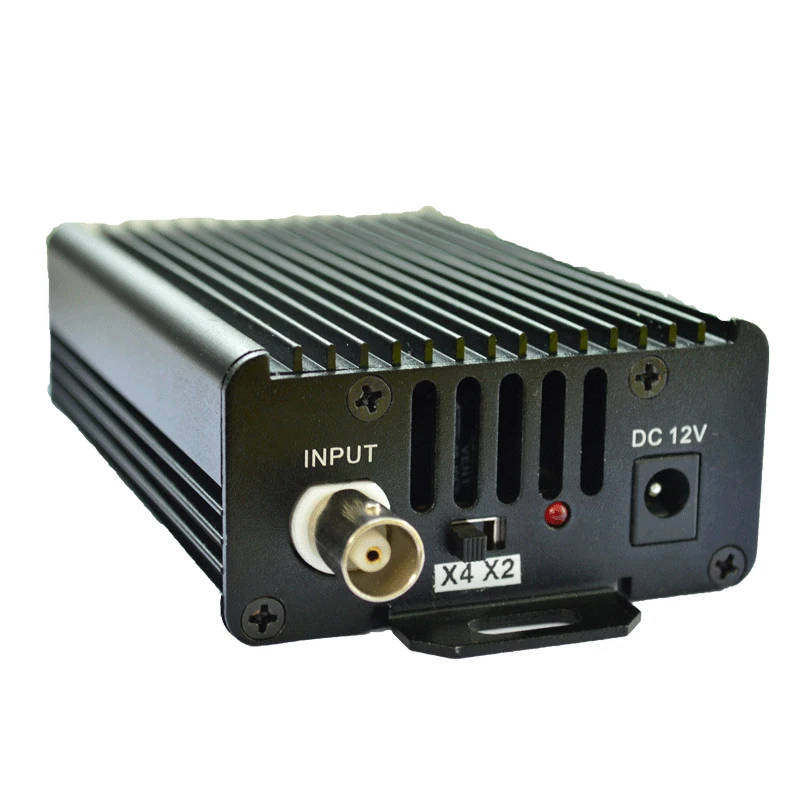

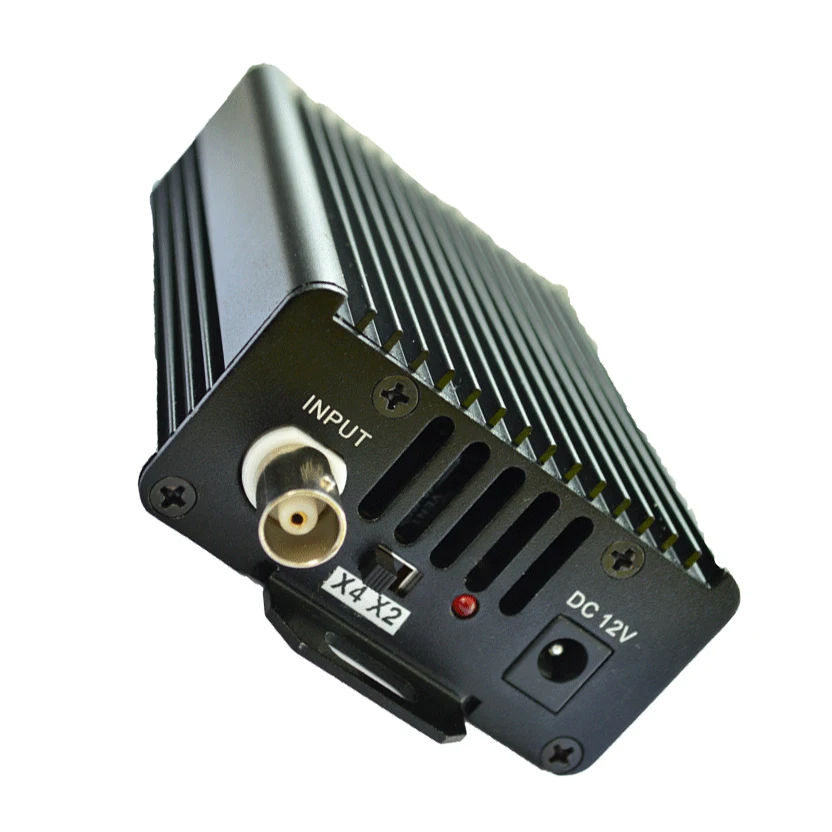

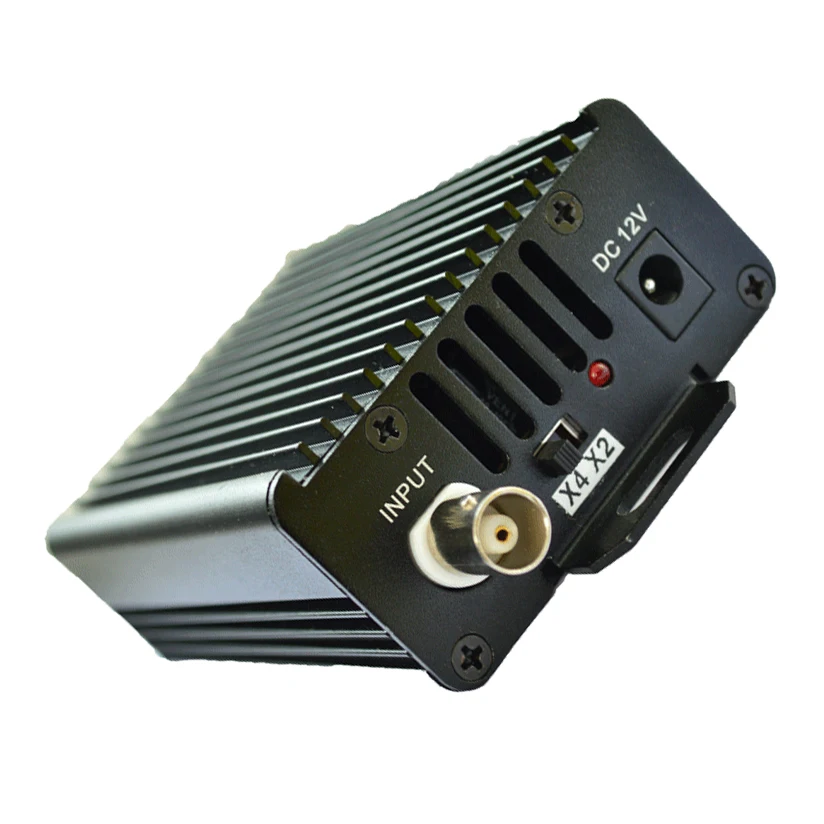

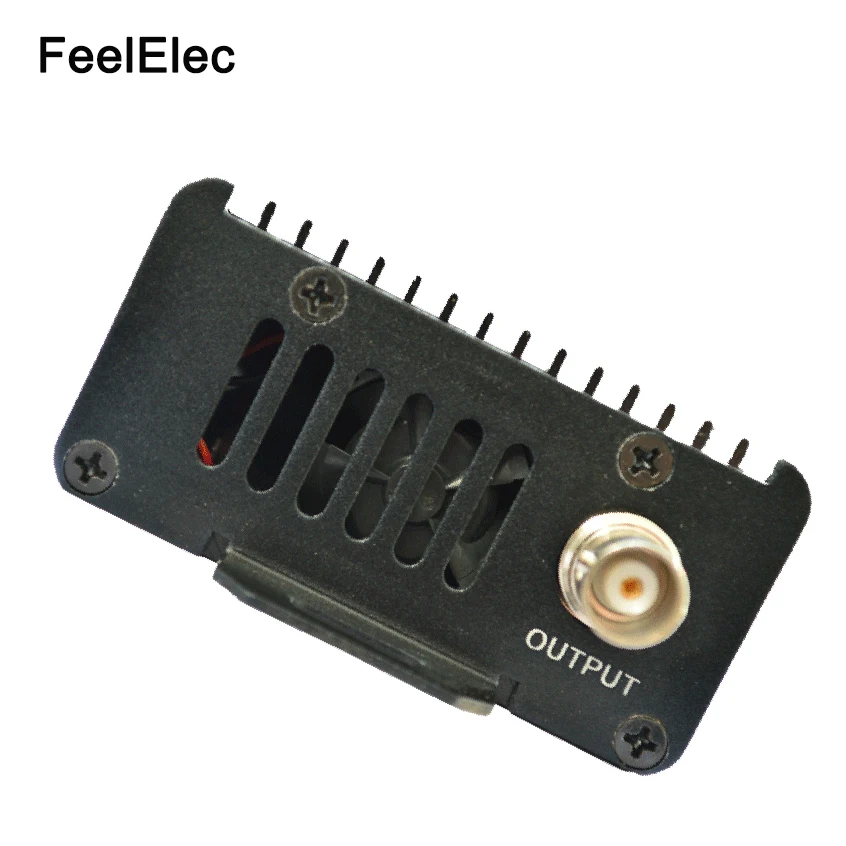

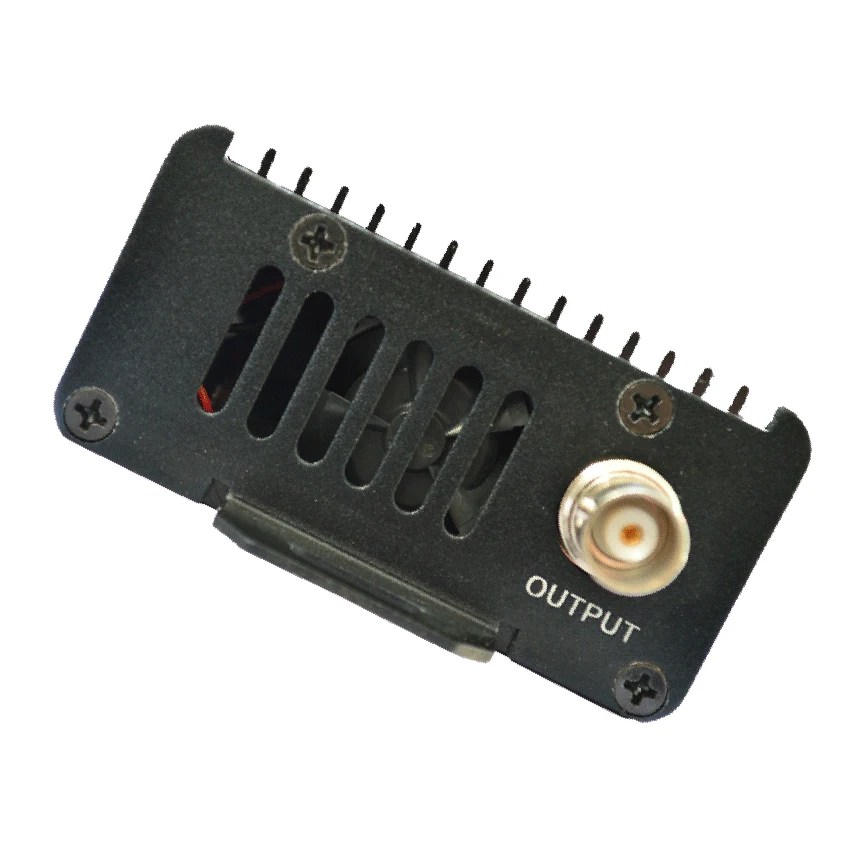

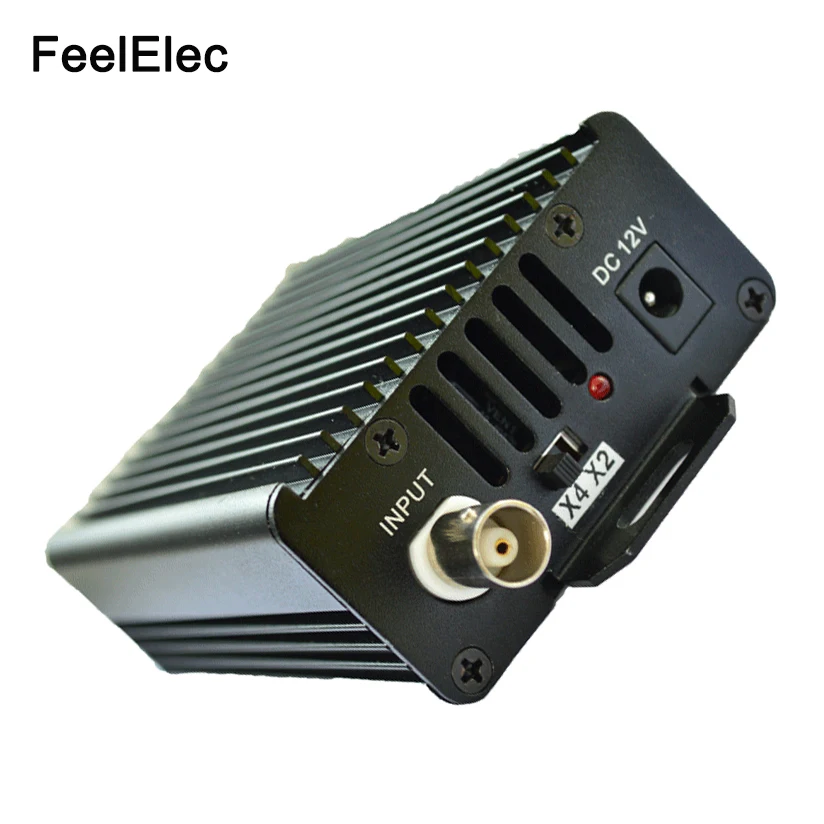

Усилитель мощности постоянного тока с низким уровнем искажений 10 МГц, произвольная форма сигнала, от Feelelec FPA301-20W, Китай

Усилители мощности постоянного тока серии FPA301 используют импортные Интегральные устройства. Полнодиапазонное усиление включает в себя синусоидальную, квадратную, импульсную, пилообразную, обратную пилообразную волну, треугольную, ЭКГ-волну, седельную и шумовую волну. Максимальная амплитуда выходного сигнала составляет 28 В/ПП (плюс/минус 14 в).

Модель

FPA301

(10 Вт, 5 МГц)

FPA301

(10 Вт, 10 МГц)

FPA301

(20 Вт, 5 МГц)

FPA301

(20 Вт, 10 МГц)

Полоса пропускания сигнала

DC ~ 5 МГц

DC ~ 10 МГц

DC ~ 5 МГц

DC ~ 10 МГц

Полоса пропускания сигнала

10 Вт

10 Вт

20 Вт

20 Вт

Входное напряжение источника питания

Одноканальный источник питания DC15V

Входная мощность

≥ 30 Вт

Выходная амплитуда

≥ 28Vp-p

Диапазон входной амплитуды

≤ 14Vp-p

Выходной ток

FPA301(10 Вт),600 мА (макс.);FPA301(20 Вт),1000 мА (макс.)

Импеданс нагрузки

≥ 4 Ом

Скорость вращения

≥ 500 В/США

Гармоническое искажение

<1%

Защита от перегрузки по току

Да

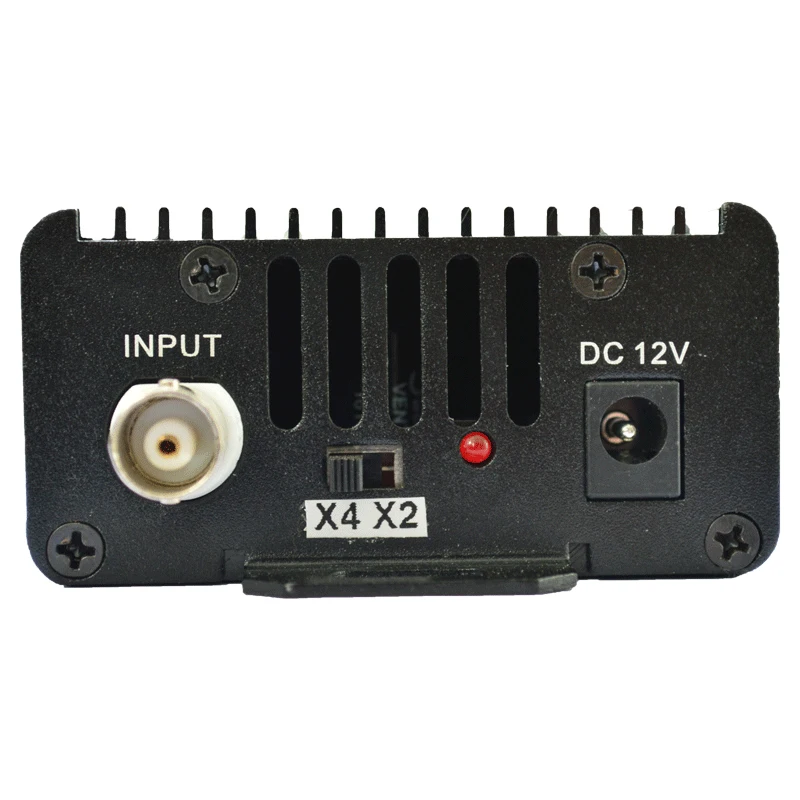

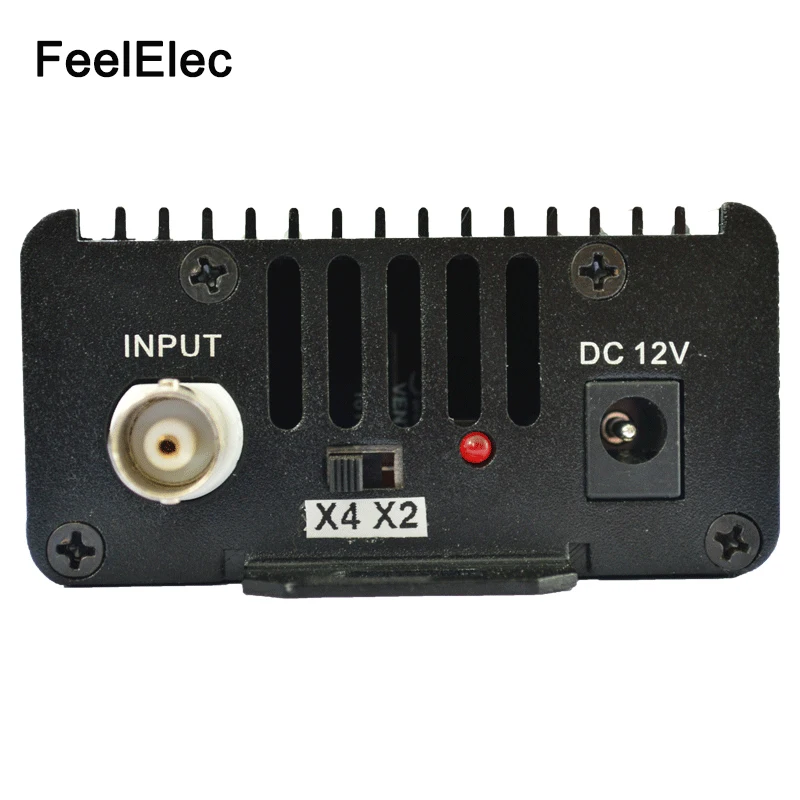

Режим регулировки усиления

Фиксированное увеличение, X2 или X4 являются дополнительными

Условия окружающей среды

Температура: 0-60 C; Влажность: <80%

Размеры

8,4*4,9*15,3 см

Вес

550 г
