Контроллер LTN101NT02 B101AW03 N101L6 LP101WSA BT101IW03 CLAA101BN01 HSD101PFW2 N101BFE CLAA101WB03 B101AW06 HD MI USB ATV DTV

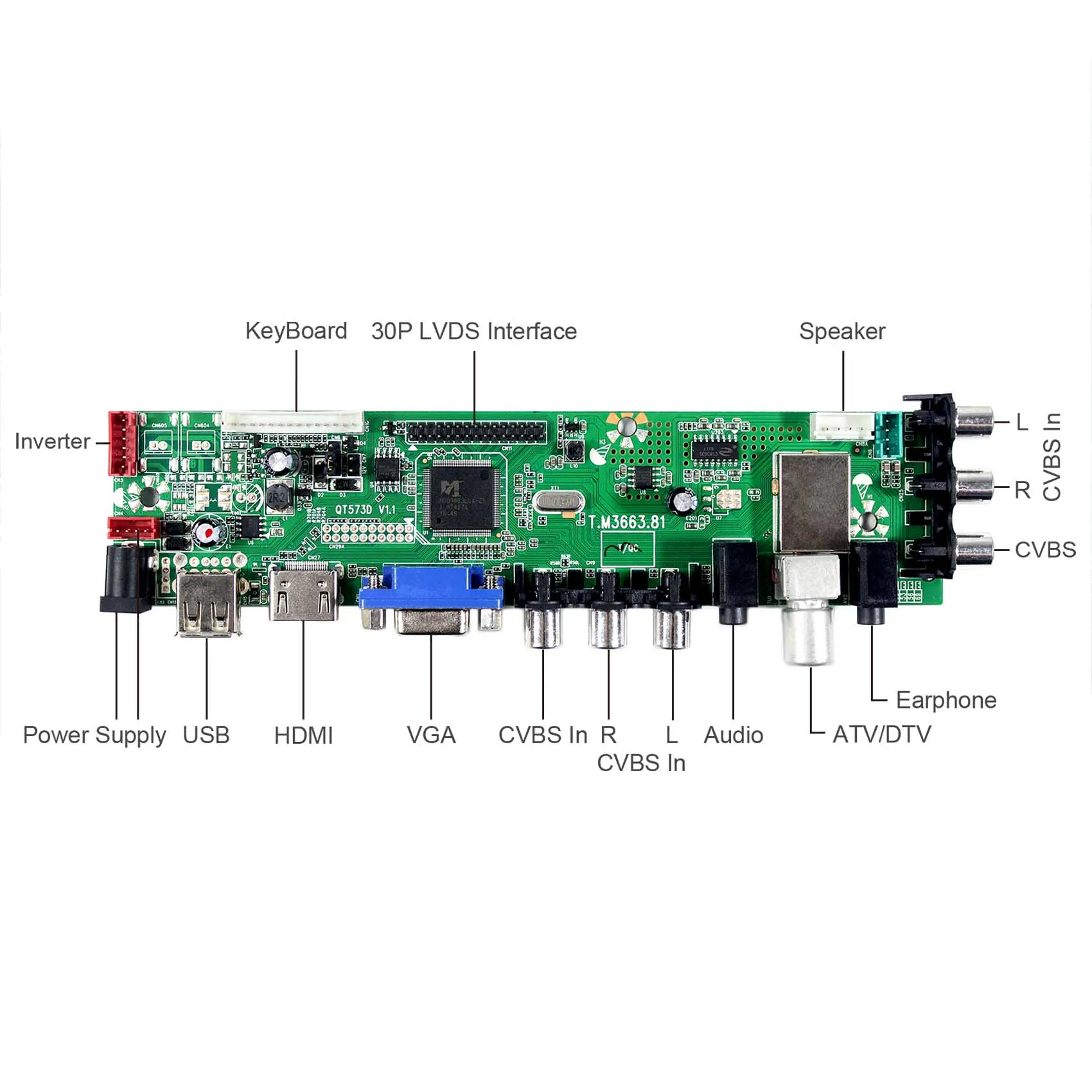

Плата ЖК-контроллера:

HDMI VGA AV USB ATV DTV ЖК-плата работает для ЖК-экрана интерфейса LVDS

Входной адаптер питания: 12 В постоянного тока более 2 А.

Поставляется в режиме ожидания, когда нет входного сигнала

Модель в режиме ожидания <1 Вт

Порт HDMI Поддержка порта преобразования аудио совместим с HDMI 1,3/1,4,HDCP 1,2

Поддержка USB видео

AV совместим с PAL и NTSC

Видеовход: HDMI VGA AV USB ATV DTV

ATV: 48,25 МГц-863,25 МГц PAL/ SECAM

DTV: VHF (50 МГц ~ 230 МГц) UHF (474 МГц ~ 862 МГц) DVB-T DVB-T2 DVB-C

Аудиовход: HDMI PC-Audio

Аудиовыход:ДинамикРазъем

OSD: яркость, контраст, автоязык и т. д.

Язык:Английский Французский Немецкий Испанский итальянский и так далее

Размер платы:183 мм x 43 мм x 17 мм

Совместимость с:

10,1 дюйма 1024Х600:

LTN101NT02 B101AW03 N101L6 LP101WSA BT101IW03 CLAA101BN01

HSD101PFW2 N101BFE CLAA101WB03 B101AW06

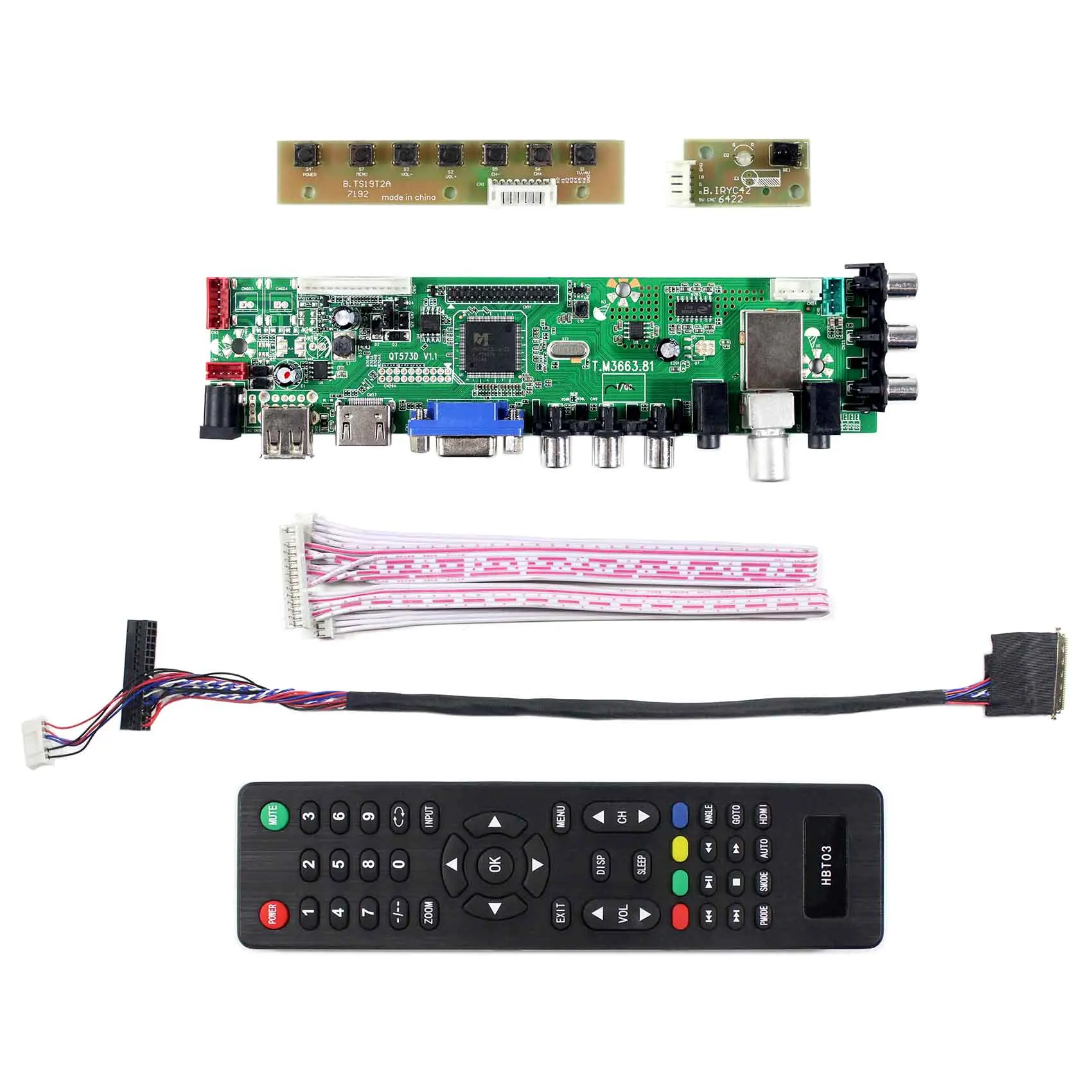

Упаковочный лист:

1 × HDMI VGA AV USBATV DTVПлата ЖК-контроллера T.M3663.81

1 х сигнальный кабель

1 клавиатура с кабелем

1 × Пульт дистанционного управления (батарея в комплект не входит)

Установка и внимание:

1.Входное напряжение платы контроллера ЖК-дисплея должно быть 12 В постоянного тока (за исключением некоторых плат, на которых указана необходимость использования 5 в постоянного тока), ток питания рекомендуется составлять 2 А или больше 2 А. Если вы не уверены, пожалуйста, подтвердите на странице ссылки на покупку или свяжитесь с продавцом. (ВАЖНО: при использовании неправильного адаптера питания плата может быть сгорела, поэтому, пожалуйста, позаботьтесь об этом.)

2.Не меняйте настройки платы контроллера, все платы были настроены с совместимой прошивкой и правильными настройками, а сигнальный кабель уже подключен к плате. (Сигнал контактный разъем кабеля на плате с отметкой Pin1.)

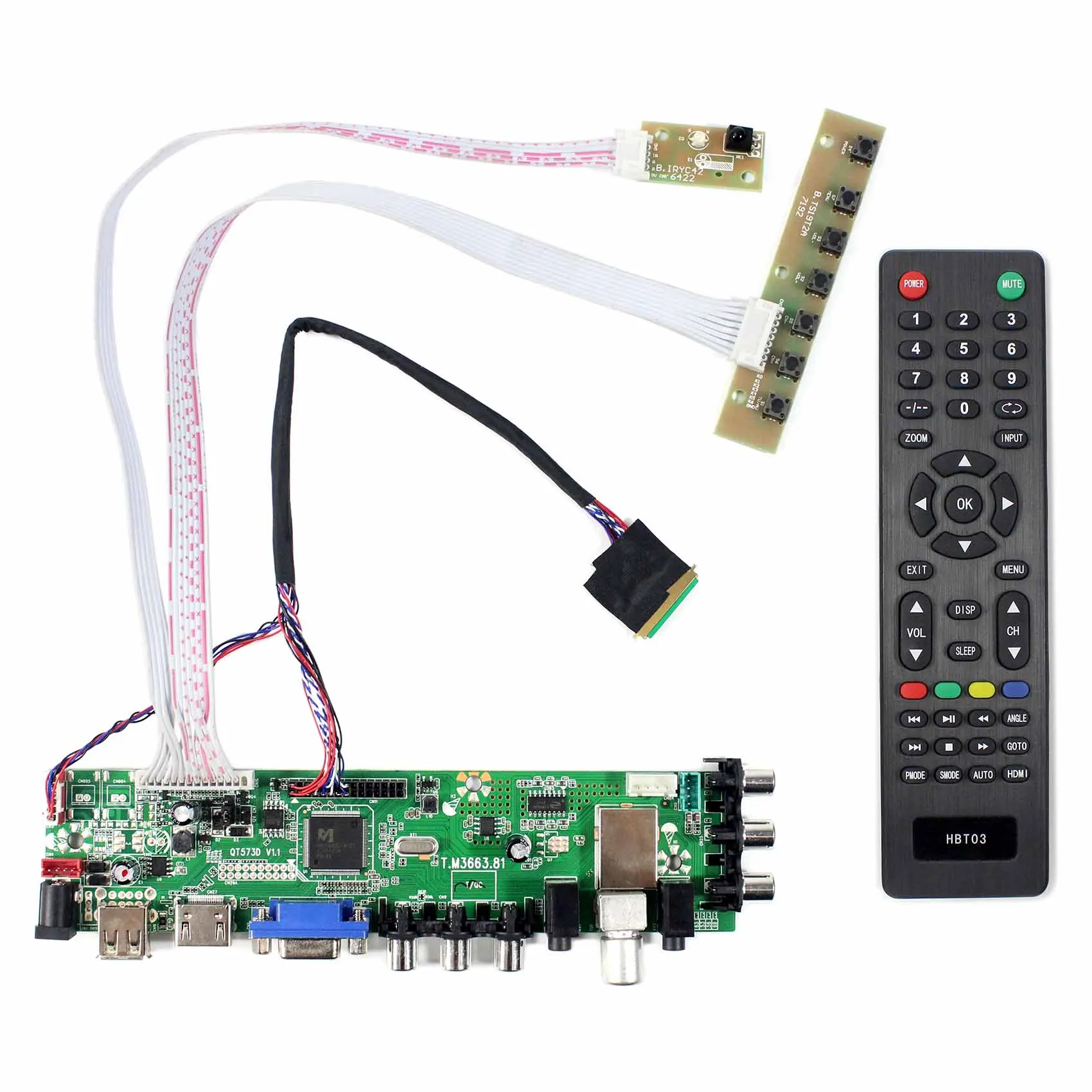

3.Для подключения кабелей см. Изображение по ссылке покупки. (ВАЖНО: при неправильном подключении к ЖК-дисплею иногда может быть поврежден, поэтому обратите на это внимание.) Перед включением убедитесь, что сигнальный кабель между ЖК-экраном и платой контроллера подключен к нужному контакту, И убедитесь, что кабель задней подсветки экрана подключен к плате инвертора (Плата усилителя).

4.После правильного подключения перед включением платы убедитесь, что плата не прикасается к задней стороне панели ЖК-дисплея или другому проводящему веществу, что может привести к срыву платы. Затем одновременно введите питание и источник сигнала, экран и плата контроллера будут нормально работать.

5.Если у вас есть какие-либо другие вопросы или проблемы, которые вы не можете решить следующим образом: «анализ неисправностей и стрельба», пожалуйста, свяжитесь с нами, прежде чем оставлять отзывы в или открывать спор, мы ответим вам в течение 24 часов, чтобы решить проблему или вернуть вам деньги, если это невозможно исправить.

6.При обращении к нам, пожалуйста, предоставьте следующую информацию по фотографиям для анализа:

А.Ваш тип экрана. (Сфотографируйте заднюю наклейку экрана)

Б.Все ваши условия подключения, особенно для сигнального кабеля к разъему панели. (Сфотографируйте их.)

C.Спецификация вашего адаптера питания. (Сделайте фото спецификации адаптера питания. Этикетка)

7.Когда вы возвращаете один товар на склад, это иногда означает выбросить его. Вероятность переработки очень и очень низкая. Чтобы защитить нашу окружающую среду, мы надеемся, что вы сможете потратить время на анализ или связаться с продавцом, прежде чем вернуть этот товар. Большое спасибо.

8.Надеемся, что вы получите полезный товар и оставите положительотзывы в, спасибо.
