HD MI USB VGA AV ATV DTV ЖК-дисплей плата для 21,5 Гавайская гитара 23 дюймов 1920x1080 WLED подсветка 30pin LVDS ЖК-дисплей: LM230WF3-SLB2 LC230EUE-TDA1

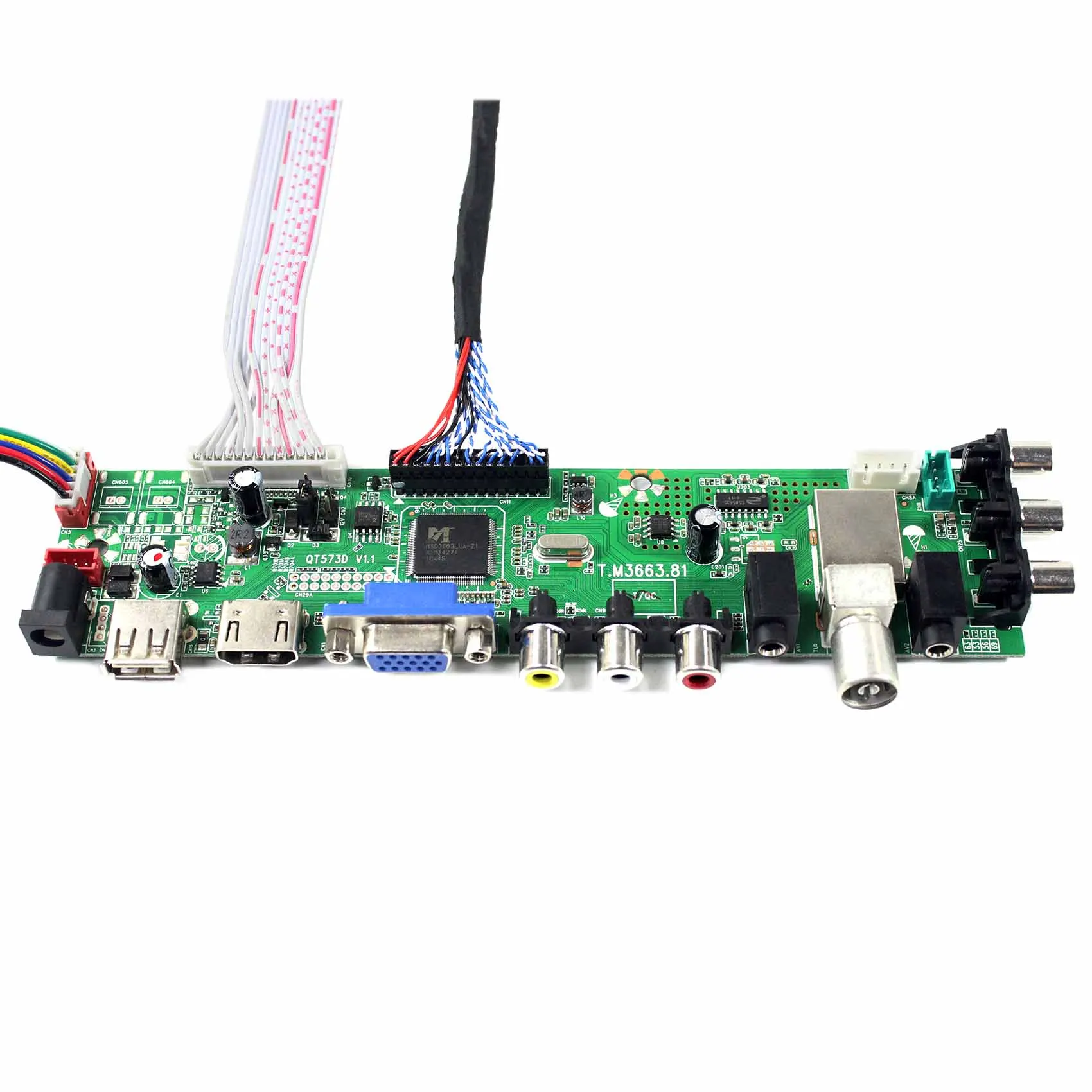

Плата ЖК-контроллера:

HDMI VGA AV USB ATV DTVЖК-плата работает для LVDS интерфейса ЖК-экрана

Входной адаптер питания: 12Vdc более 2А.

Поставляется в режиме ожидания, когда не входной сигнал

Модель в режиме ожидания <1 Вт

HDMI порт Поддержка порта преобразования аудио совместим с HDMI 1,3/1,4,HDCP 1,2

Поддержка USB видео

AV совместим с PAL и NTSC

Видео вход: HDMI VGA AV USB ATV DTV

ATV: 48,25 МГц-863,25 МГц PAL/ SECAM

DTV: VHF (50 МГц ~ 230 МГц) UHF (474 МГц ~ 862 МГц) DVB-T DVB-T2 DVB-C

Аудио вход: HDMI PC-Audio

Аудиовыход:ДинамикСоединитель

OSD: яркость контрастность Авто язык и так далее

Язык: Английский Французский Немецкий Испанский итальянский и так далее

Размер платы: 183 мм x 43 мм x 17 мм

Совместимость с:

21,5Дюймовый 1920x1080 :

LM215WF4-TLE9 LM215WF4-TLE7 LM215WF4-TLE8 LM215WF3-SLC1 LM215WF3-SLC5

23Дюймовый 1920x1080 :

LC230EUE-TDA1 LM230WF5-TLD1 LM230WF5-TLD2 LM230WF3-SLB2 LM230WF5-TLD5

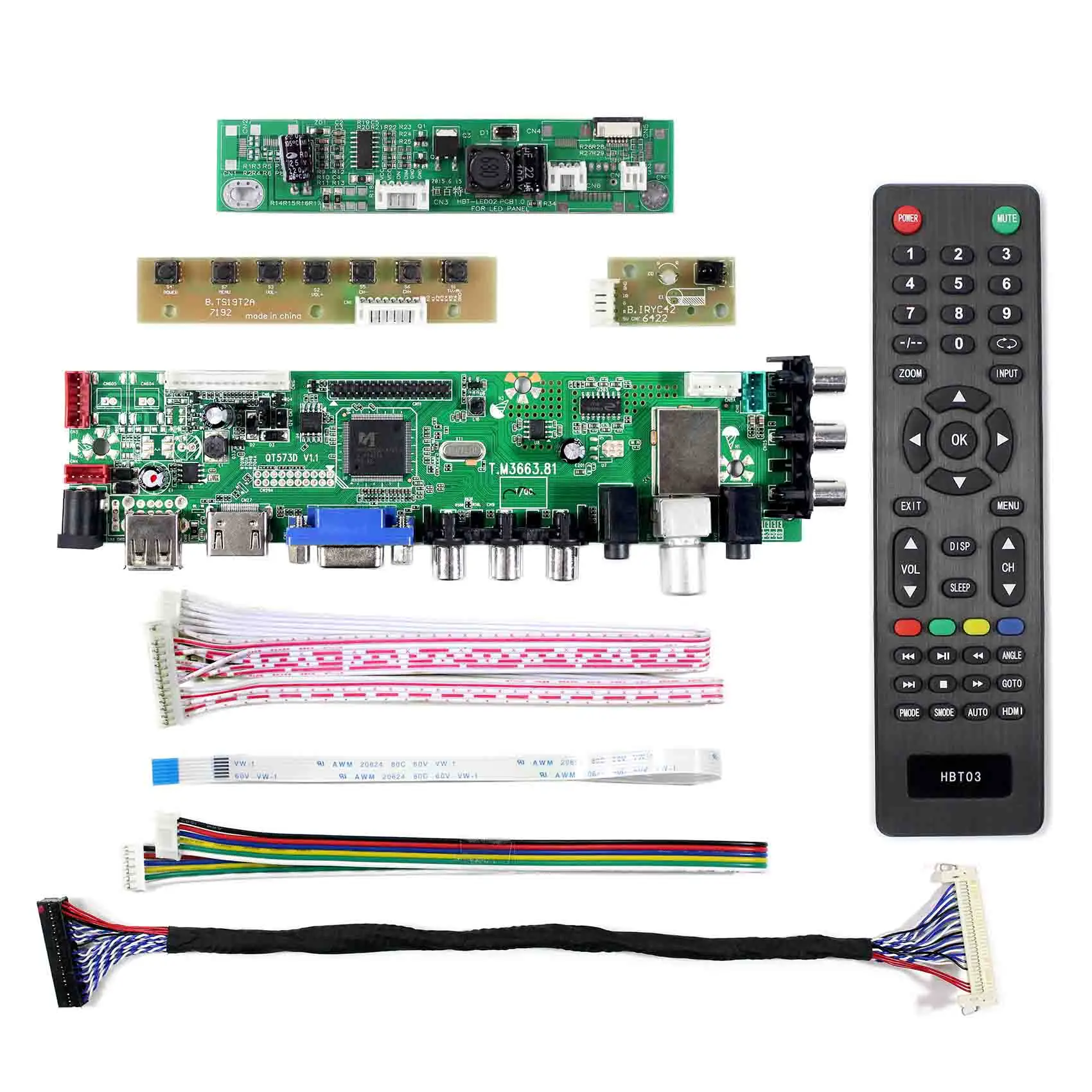

Упаковочный лист:

1 × HDMI VGA AV USBКвадроцикл DTVПлата ЖК-контроллера T.M3663.81

1 ×Плата инвертора

1 ×30 контактов LVDSСигнальный кабель

1 × Клавиатура с кабелем

1 × Пульт дистанционного управления (Батарея в комплект не входит)

Установка и внимание:

1.Входное напряжение платы ЖК-контроллера должно быть 12 В постоянного тока (за исключением некоторых досок, которые отмечены необходимостью использования 5 в постоянного тока), ток мощности рекомендуется для 2А или больше 2А. Если вы не уверены, пожалуйста, подтвердите на странице ссылки на покупку или подтвердите с продавцом. (ВАЖНО: если используется неправильный адаптер питания, плата может быть сожжена, поэтому, пожалуйста, позаботьтесь об этом.)

2.Не изменяйте настройки платы контроллера, все платы были установлены с совместимой прошивкой и правильной настройкой, и сигнальный кабель уже подключен на плате. (Контактный разъем кабеля сигнала на плате с отметкой Pin1.)

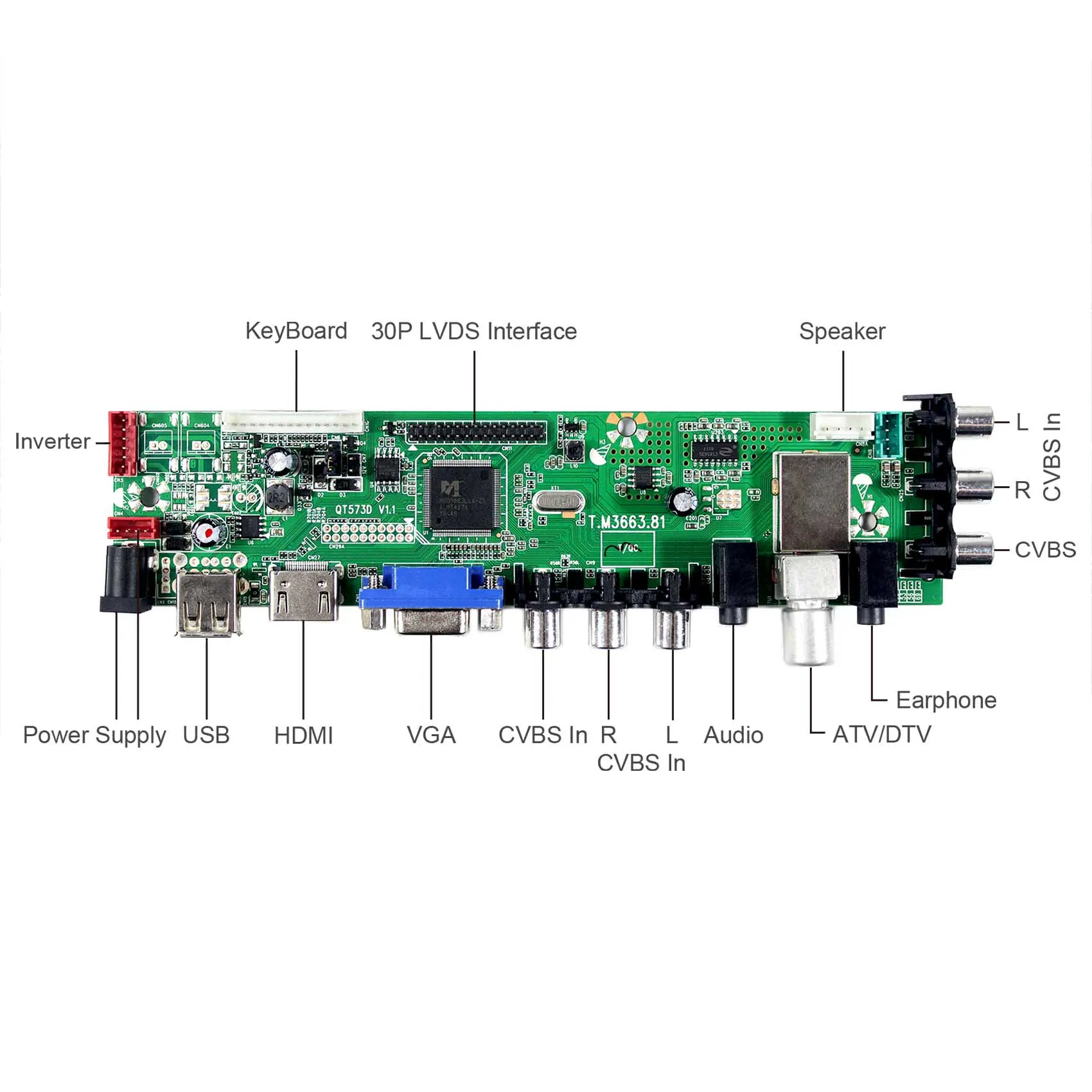

3.Для подключения кабелей см. Изображение ссылки на покупку. (ВАЖНО: если соединение с неправильным направлением, иногда может повредить ЖК-дисплей, поэтому, пожалуйста, позаботьтесь об этом.) Перед включением подтвердите, подключен ли сигнальный кабель между ЖК-экраном и платой контроллера к правильному контакту, И подтвердите, подключен ли экранный кабель задней подсветки к инверторной плате (усилительная плата).

4.После правильного подключения перед включением платы проверьте, не прикасайтесь ли панель к задней стороне ЖК-дисплея или другому проводящему веществу, которое может привести к короткому состоянии платы. Затем введите питание и введите источник сигнала одновременно, экран и плата контроллера будут работать нормально.

5.Если у вас есть какие-либо другие вопросы или проблемы, которые вы не можете решить со следующим «анализом проблем и стрельбой», пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отзывы или оставить спор, мы ответим вам в течение 24 часов, чтобы решить проблему или вернуть вам деньги, если это не может быть исправлено.

6.Когда вы свяжитесь с нами, пожалуйста, предоставьте следующую информацию по фотографиям для анализа:

А.Имя типа экрана. (Сделайте фотографию ярлыка на задней стороне экрана)

B.Все ваши условия подключения, особенно для сигнального кабеля к разъему панели. (Сфотографируйте их.)

C.Спецификации Вашего адаптера питания. (Сфотографируйте спецификации адаптера питания. Этикетка)

7.Когда вы возвращаете один товар на склад, это иногда означает, что его выкинут. Вероятность рециркуляции очень, очень низкая. Таким образом, чтобы защитить нашу окружающую среду, мы надеемся, что вы сможете провести анализ или связаться с продавцом, прежде чем вернуть этот продукт. Большое спасибо.

8.Надеюсь, вы получите полезный продукт и оставите нам положительные отзывы, спасибо.
