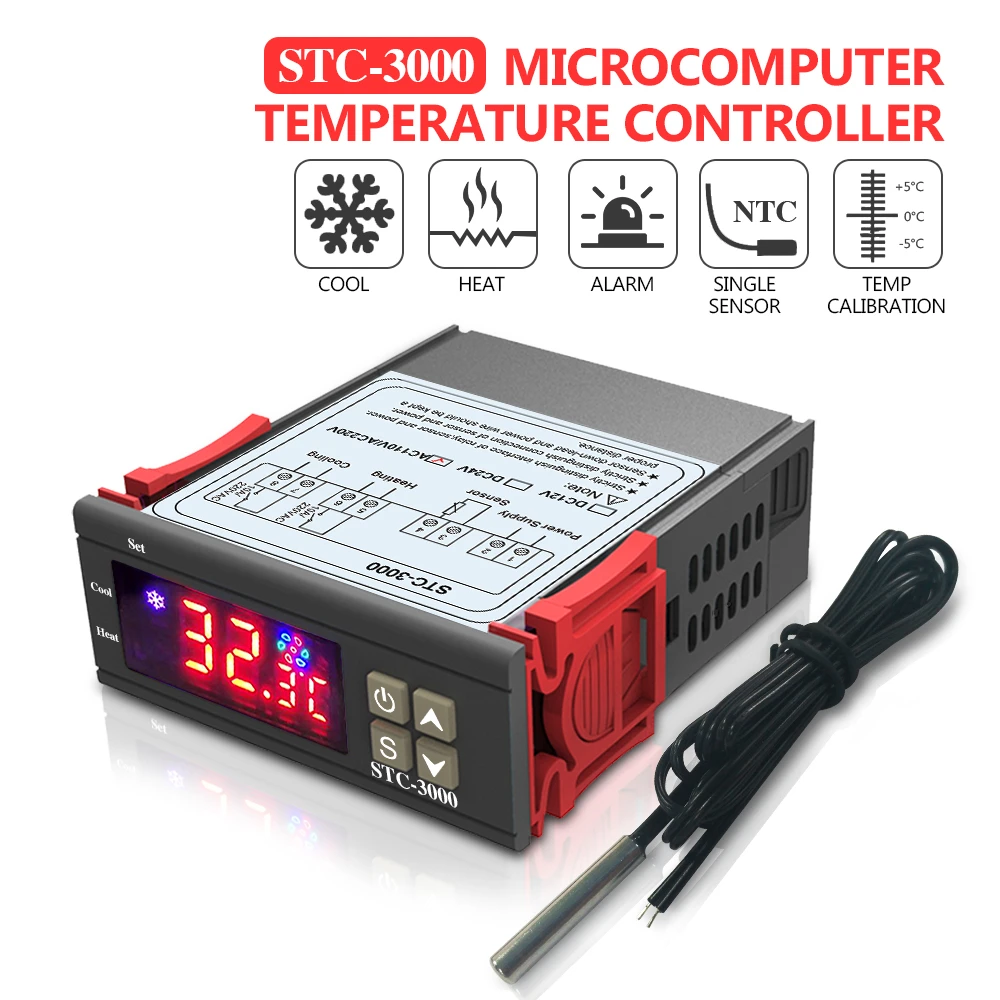

Цифровой регулятор температуры, терморегулятор для инкубатора, подогрев, охлаждение по ФаренгейтуЦельсию, 10000 в, 12 В, 24 В, 220 В

Переключение режимов между прохладным и теплым;

Контроль температуры путем установки значения температуры и значения разницы;

Калибровка температуры;

Предохранение от задержки выхода холодильного контроля;

Будильник, когда температура превышает Температурный Предел или когда ошибка датчика.

Параметры

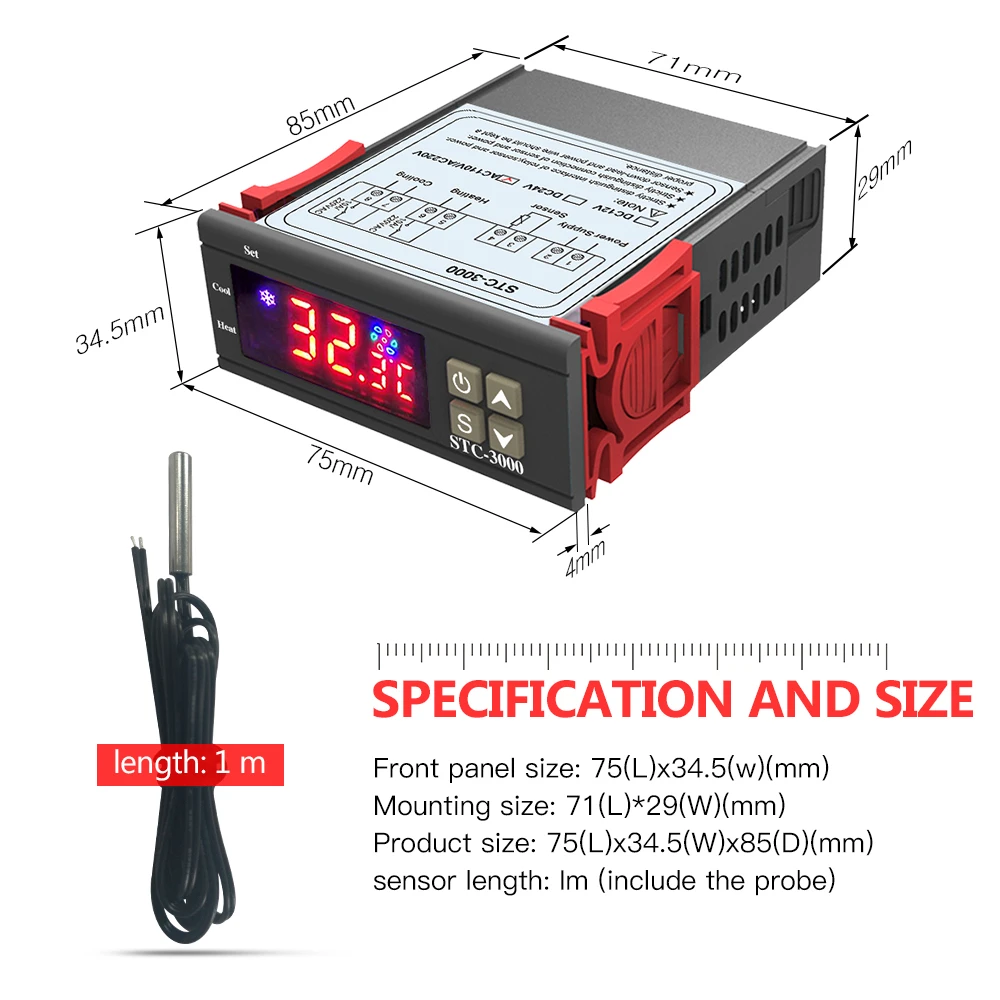

Размер передней панели: 75x34,5 (мм)

Размер крепления: 71x29 (мм)

Размер изделия: 75x34,5x85 (мм)

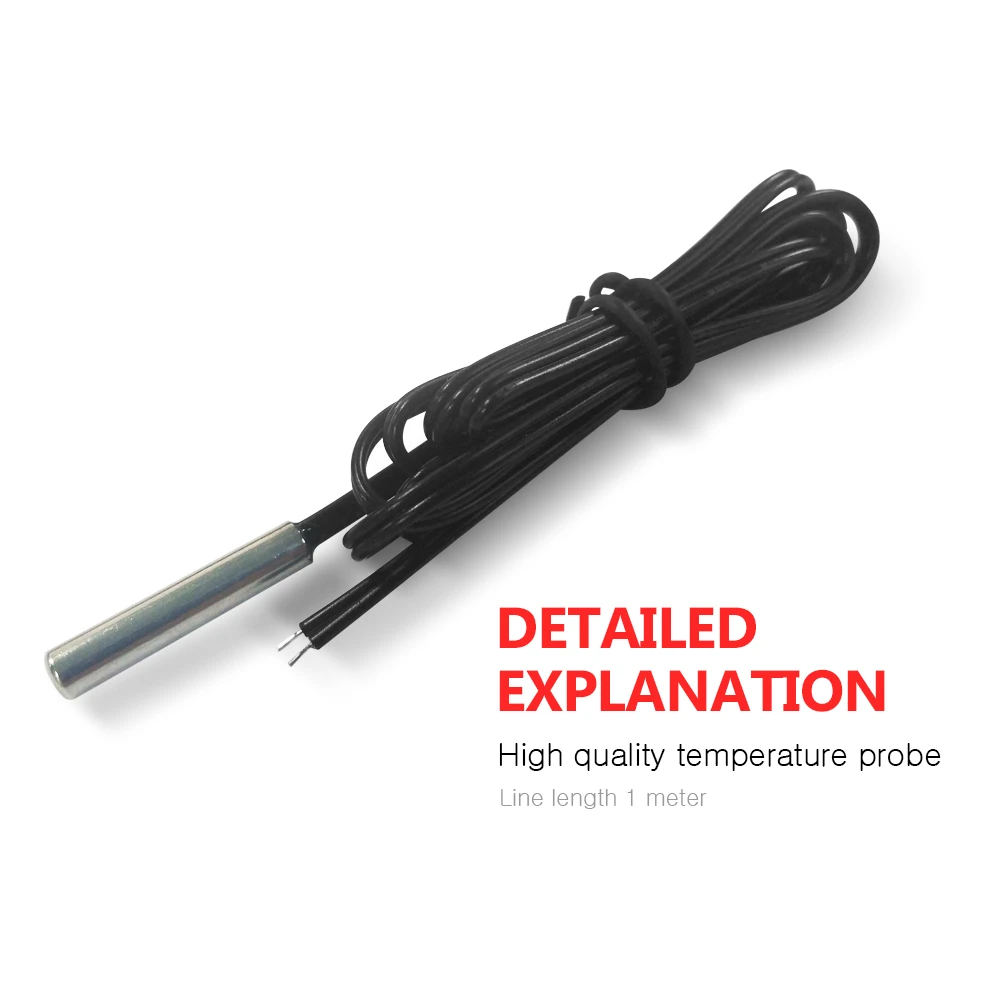

Длина датчика: 1 метр (включая зонд)

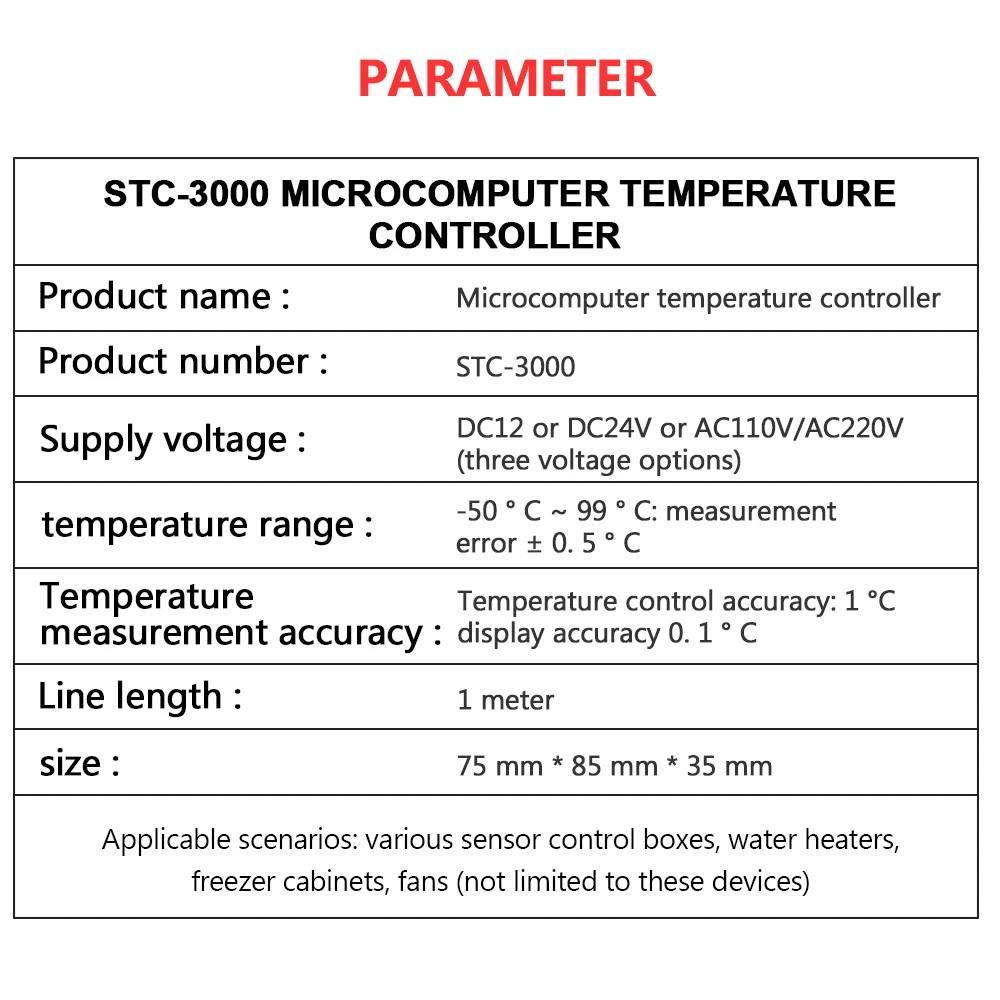

Технические параметры

Диапазон измерения температуры: -50 ~ 99 градусов Цельсия

Точность: 0,1Цельсия

Задержка срабатывания датчика: 1 минута

Мощность питания AC/DC 12V DC 24V, 110V/220V AC + 10% В переменного тока, 50/60 Гц

Потребляемая мощность: <3 Вт

Датчик: Датчик NTC (IPC)

Контактная мощность реле: холодный (10А/220В переменного тока); Тепло (10А/220В переменного тока)

Температура окружающей среды: 0-60Цельсия

Температура хранения: -30-75Цельсия

Относительная влажность: 20-85% (без конденсата)

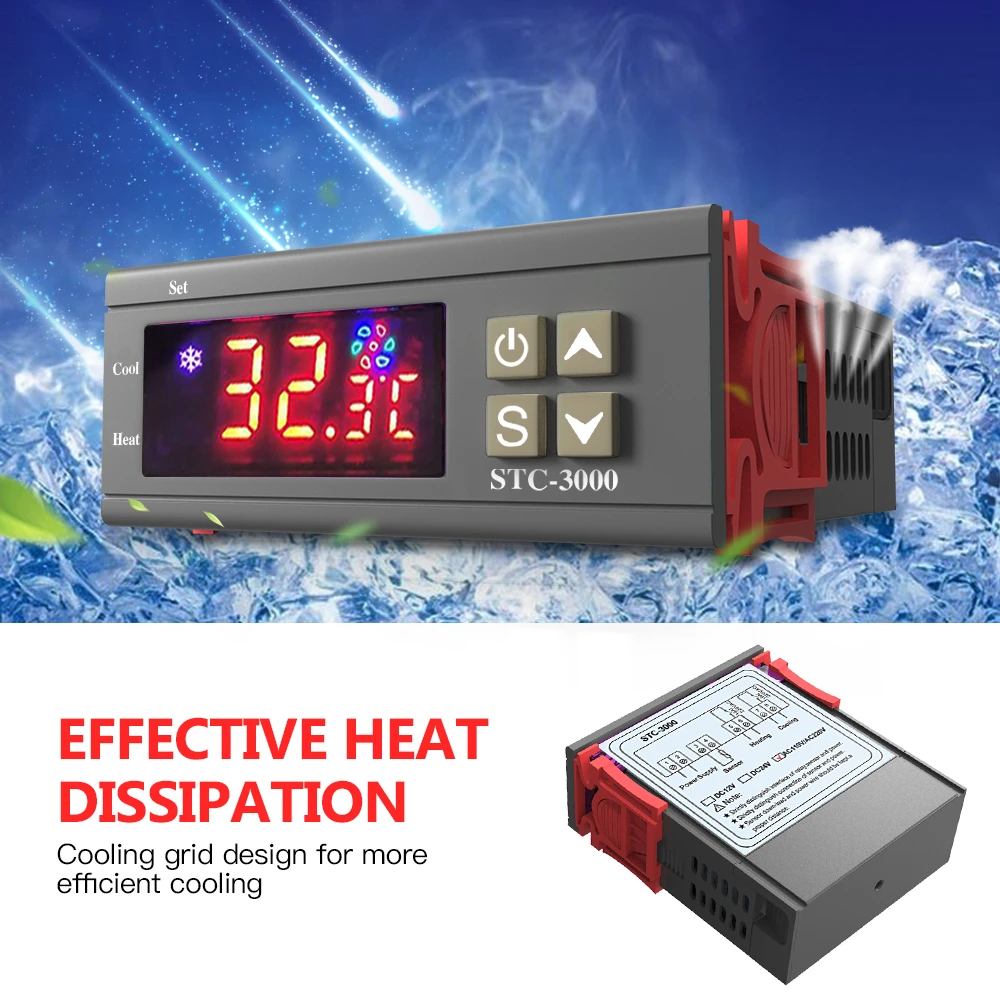

Индикатор-светильник

Световой светильник

Функция

Крутой световой светильник

ВКЛ: запуск холодильника; ВЫКЛ: остановка охлаждения; Вспышка: задержка компрессора

Светильник с тепловым индикатором

ВКЛ.: запуск нагрева; ВЫКЛ.: остановка нагрева

Светодиодный светильник

On: статус настройки параметров

КИнструкция по эксплуатации ey

1. Метод просмотра параметров: Когда контроллер работает нормально, нажмите и отпустите кнопку «▲» один раз, dУстановите значение температурного набора, нажмите и немедленно отпустите кнопку «▼» один раз, чтобы отобразить значение разности температуры, 2 секунды, вернитесь в нормальное состояние отображения температуры

2.Задайте метод параметров

Когда контроллер работает нормально, нажмите и удерживайте кнопку «S» более 3 секунд, чтобы войти в режим модифицированных параметров,

Светильник индикатора включен, и цифровая трубка отображает код «F1» первого пункта меню.

Нажмите «▲» или «▼», чтобы прокрутить вверх или вниз пункт меню и отобразить код меню, нажмите «S»

В клавише отображается значение параметра текущего меню. Удерживайте клавишу «S» и нажмите и удерживайте «▲» или «

Ключ можно отрегулировать вверх или вниз, и отображается значение параметра текущего меню, удерживая «S» и «▲»

Клавиша или клавиша «▼» может быстро вверх или вниз и отображать настройки параметров текущего меню.

После завершения нажмите и отпустите кнопку питания, чтобы сохранить изменение параметра и вернуться в нормальное состояние отображения температуры.

При отсутствии операции ключа в течение 0 секунд модификация параметра не будет сохранена и возвращена в нормальное состояние отображения.

«Er» отображается, если происходит ошибка при сохранении параметра, и возвращается в нормальное состояние дисплея через 3 секунды.

3. Данные системы ремонта

Когда устройство включено, сначала проверьте, является ли параметр нормальным. Если проверка неверна, она отобразит «ER». Нажатие любой кнопки в это время восстановит настройки параметров по умолчанию и будет работать нормально. В это время рекомендуется сбросить параметры.

Инструкция по эксплуатации

При нормальном рабочем состоянии контроллера нажмите и удерживайте кнопку «» для 3s, чтобы выключить контроллер; Под контроллером «off»Состояние, нажмите и удерживайте кнопку «» для 3s может включить контроллер.

При нормальном рабочем состоянии контроллера экран отображает текущее значение температуры; Также контроллер может такжеПереключение режима работы между нагревом и охлаждением.

Контроллер запускает Холодильный светильник с крутым индикатором при измерении температуры ≥ значение +Разница значений, и холодильное реле подключен; «Cool» индикатор светильник мигает, это указывает на то, что холодильная установкаОборудование находится в состоянии задержки защиты компрессора; Когда измерительная температура ≤ Значение набора температуры, включенный светильник индикатора охлаждения и реле охлаждения отключаются.

Система начинает нагревать при измерении значения температуры ≤ значения температурного набора-значение разницы и «тепло»Светильник индикатора включен, и тепловое реле подключается; При измерении температуры ≥ Значение набора температуры, индикатор «тепло» светильник выключен, и тепловое реле отключается.

Инструкция по меню

Код

Функция

Набор диапазона

По умолчанию

F1

Значение температурного набора

-50 ~ 99 °

10 °

F2

Разница в наборе значений

1 ~ 10 °

3 °

F3

Время задержки компрессора

1 ~ 10 минут

3 минуты

F4

Значение калибровки температуры

-10 ° ~ 10 °

0 °

F5

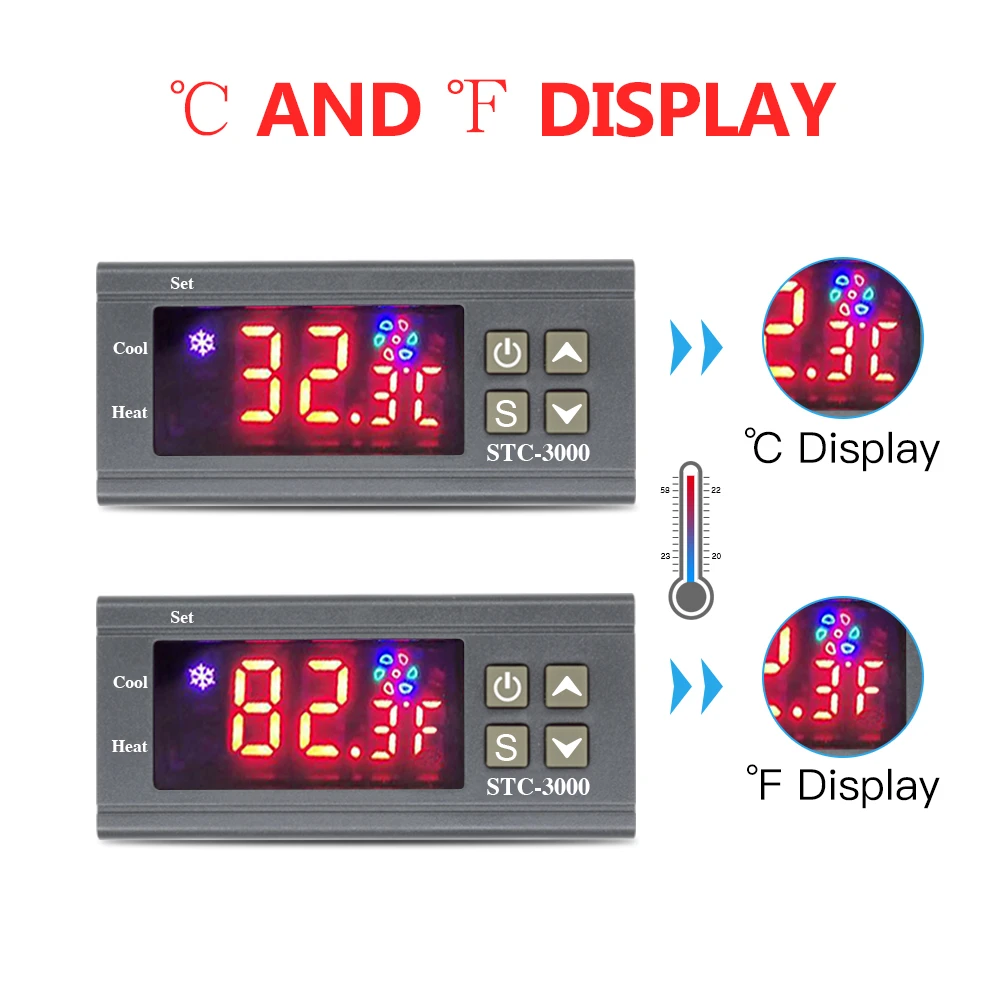

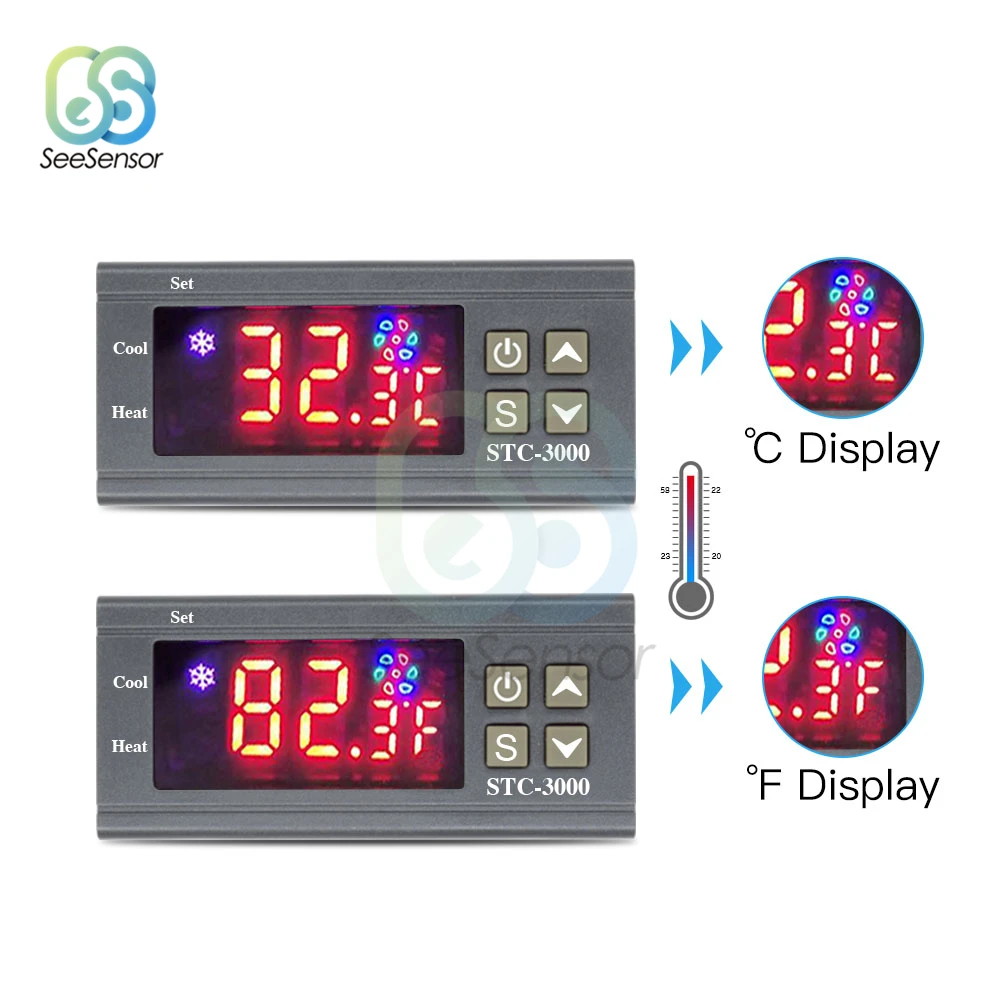

Фаренгейт/Переключение по Цельсию

Набор диапазона

0/1

Описание ошибки

Сигнализация при ошибке датчика: контроллер Активирует режим тревоги об ошибке датчика, когда датчик Открыть Цепь или короткое замыкание, всеСостояние работы отключено с помощью звуковых сигналов, а трубка nixie отображает «EE», нажмите любую клавишу, чтобы отменить звуковой сигнал, система снова отображает нормальную температуру, когда ошибка и ошибка очищены.

Будильник при измерении температуры превышает Диапазон измерения температуры: контроллер активирует функцию оповещения об ошибкеКогда измерительная температура превышает Диапазон измерения температуры, все состояние бега закрывается зуммеромСигналы тревоги, а трубка nixie отображает «HH», нажмите любую клавишу, чтобы отменить звуковой сигнал, система обратно, чтобы отобразить нормальную температуру, когда ошибка и ошибка очищены.

Правила безопасности

★Опасность:

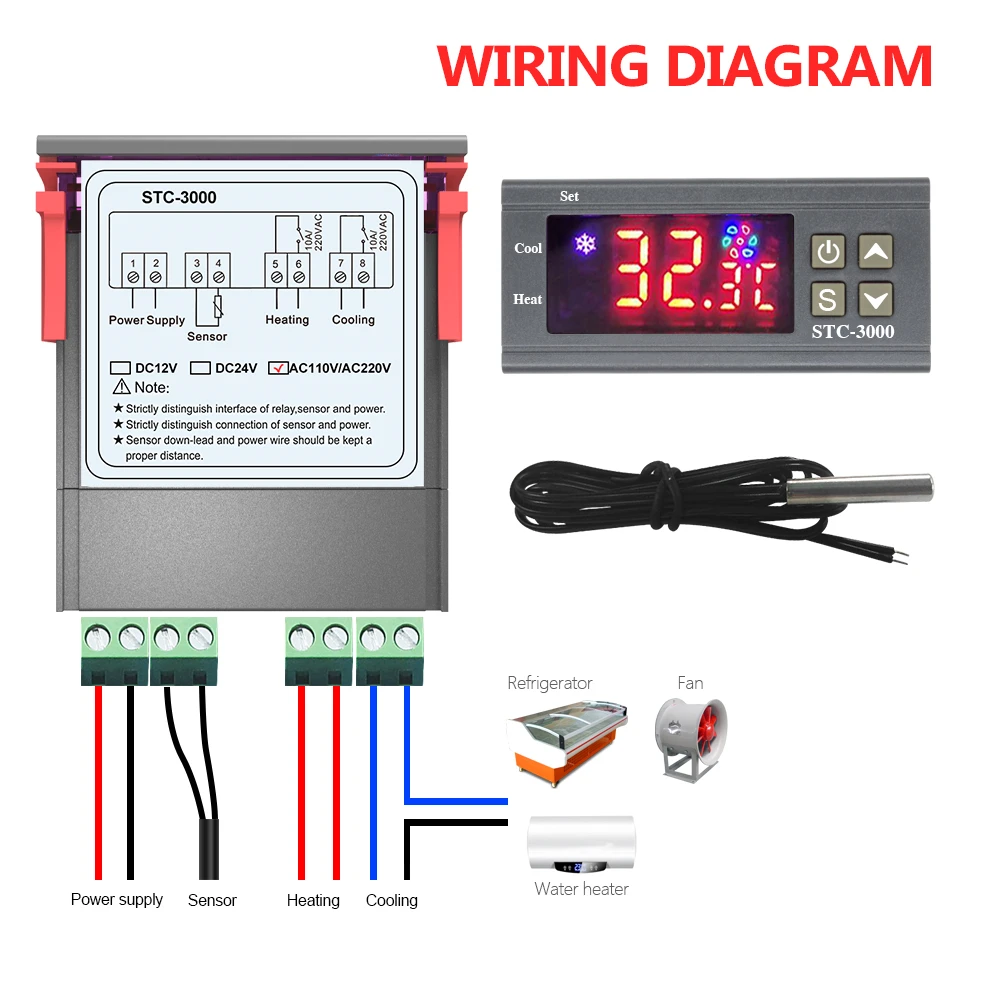

1. Строго отличить датчик вниз-свинца, провод питания и выходной релейный интерфейс друг от друга, и запрещать неправильный

Соединения или Перезагрузка реле.

2. Опасности: запрещают подключение проводных терминалов без отключения электричества.

★Предупреждение:

Запрещено использовать машину в условиях повышенной влажности, высокой температуры., сильного электромагнитного вмешательства или

Сильная коррозия.

★Уведомление:

1. Источник питания должен соответствовать значению напряжения, указанному в инструкции.

2. Чтобы избежать помех, датчик вниз-свинца и провод питания должны быть на расстоянии.
