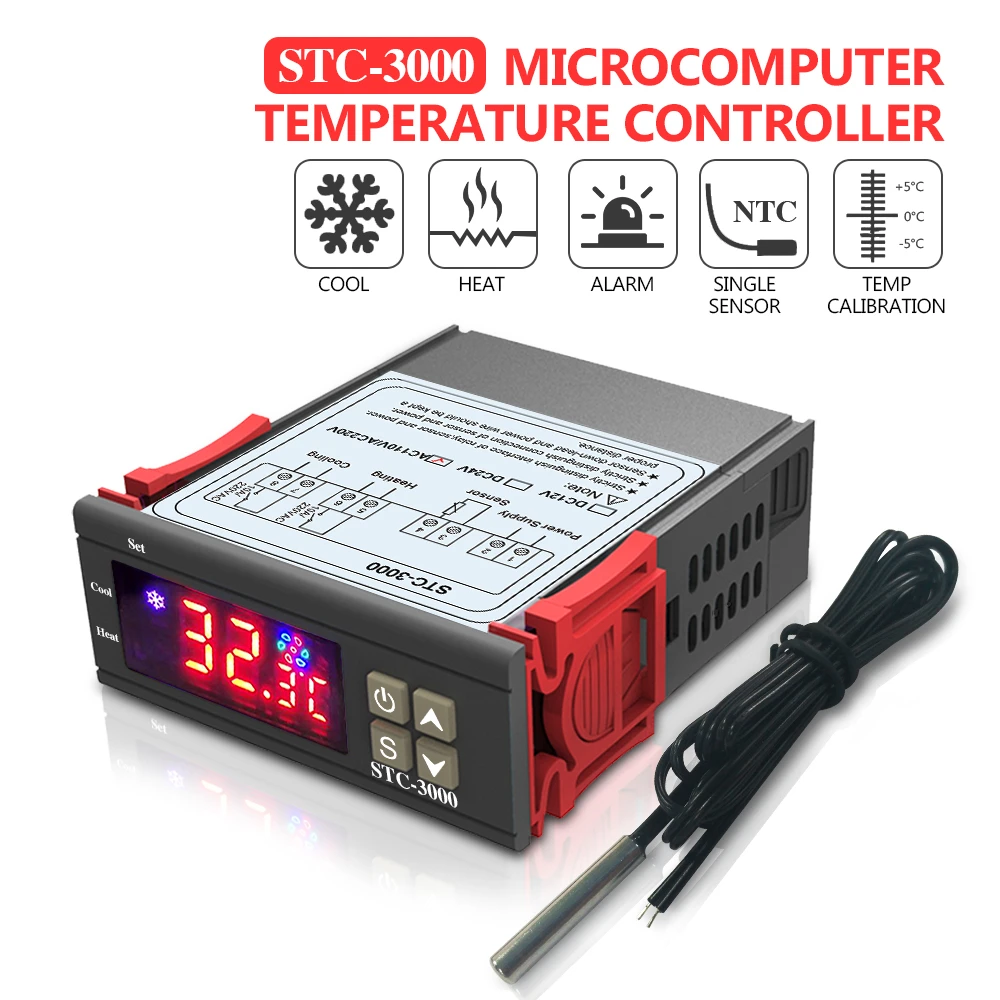

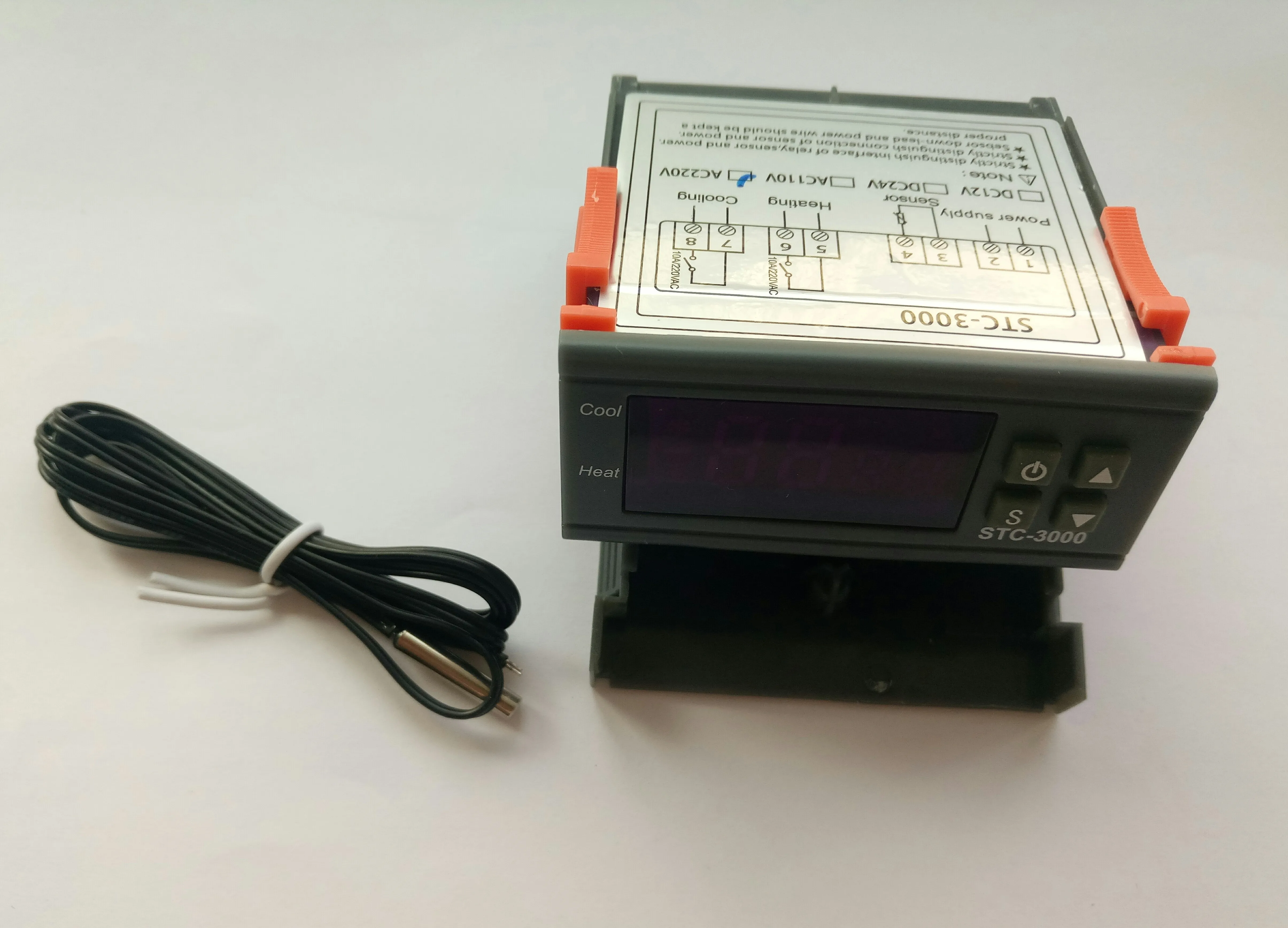

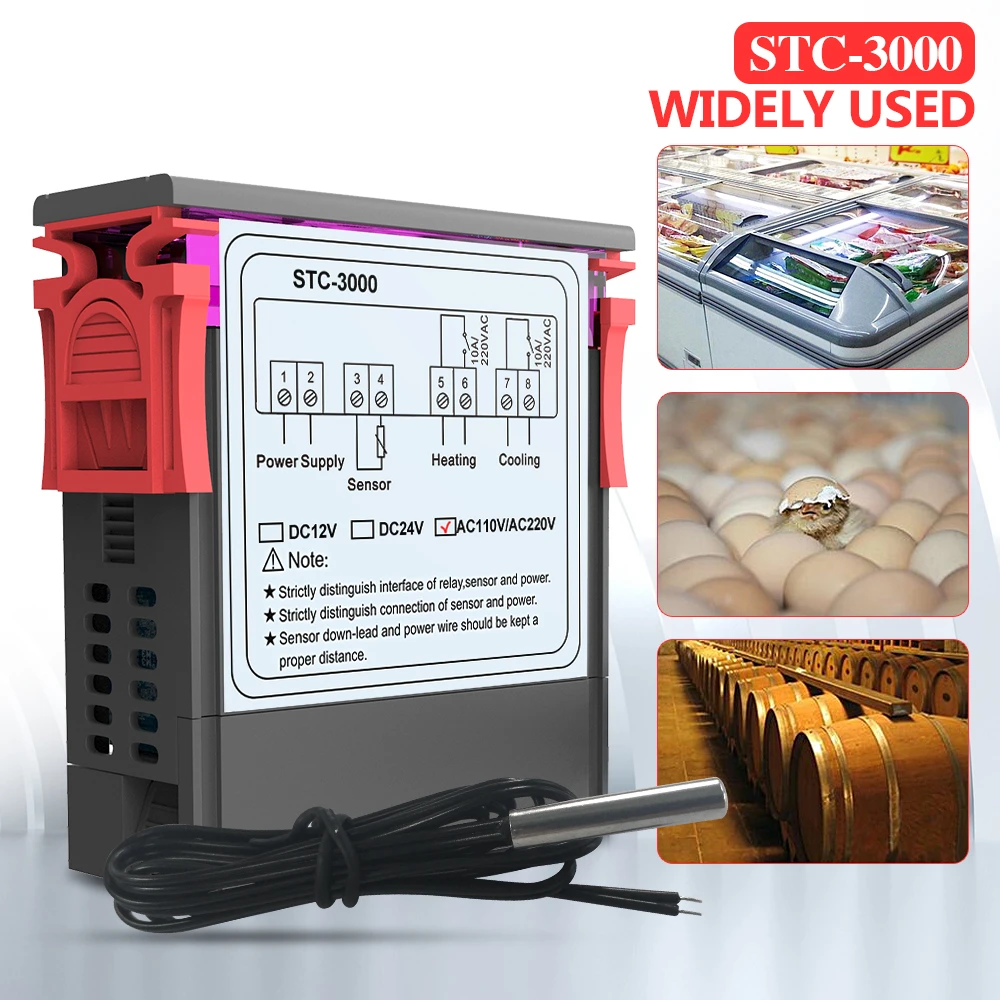

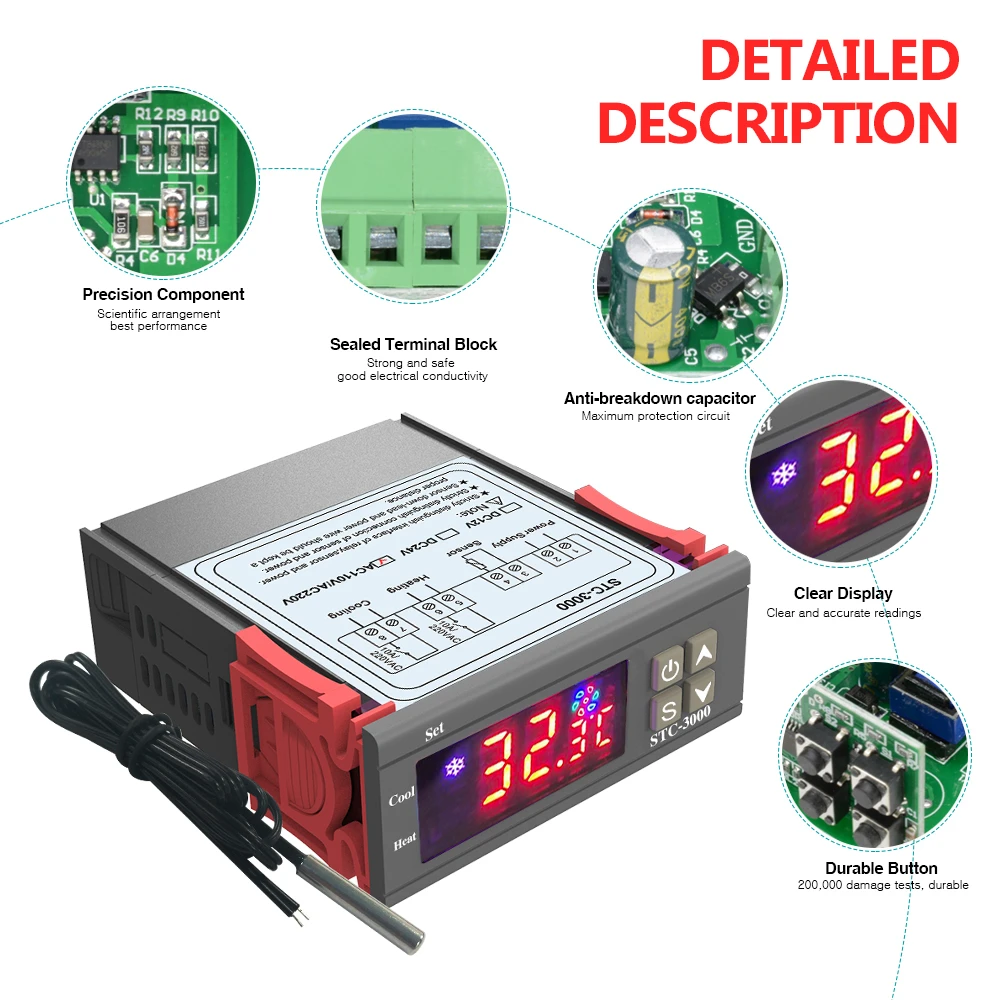

Микрокомпьютер, температурный контроллер, терморегулятор 12 В 24 В STC-3000 в-110 в, цифровой термостат с датчиком нагревания и охлаждения, 220

Переключение режимов между прохладным и теплом;

Контролировать температуру, устанавливая значение температуры и значение разности;

Калибровка температуры;

Защита от задержки вывода холодильника;

Оповещение о превышении температуры или об ошибке датчика.

Параметры

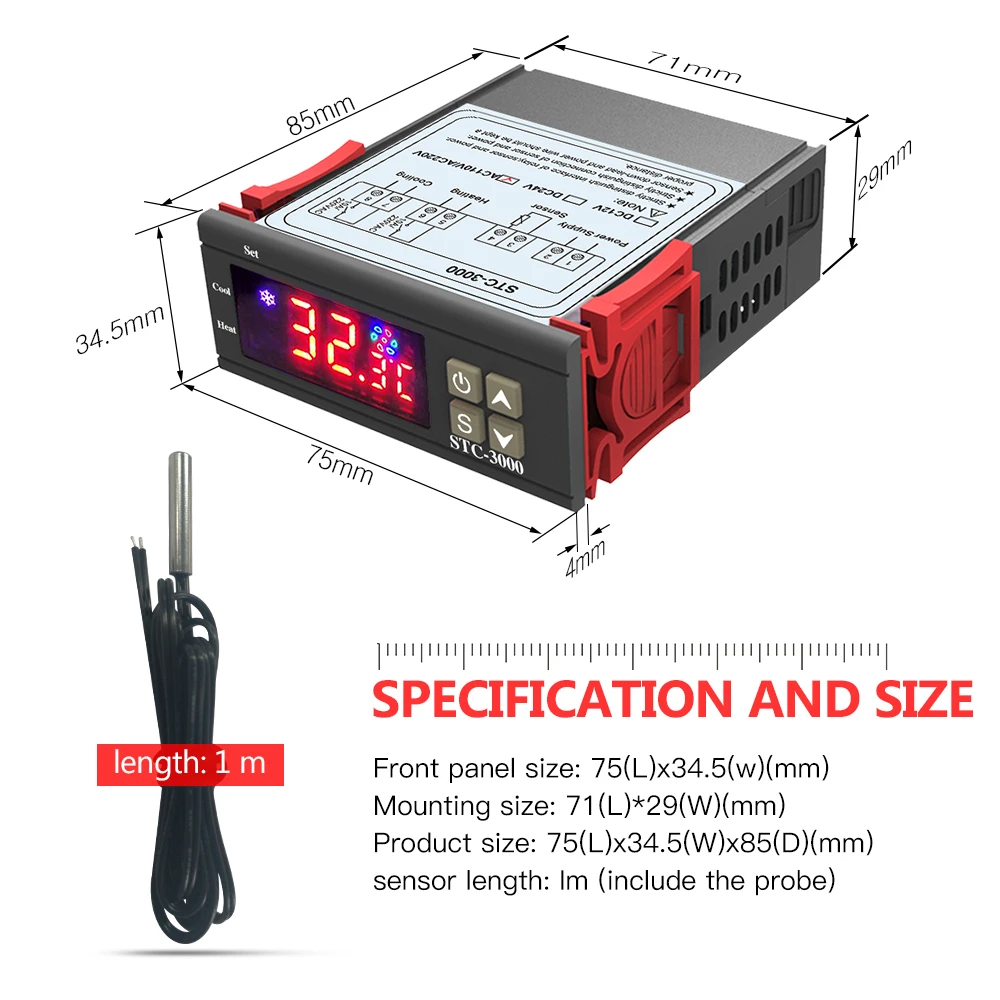

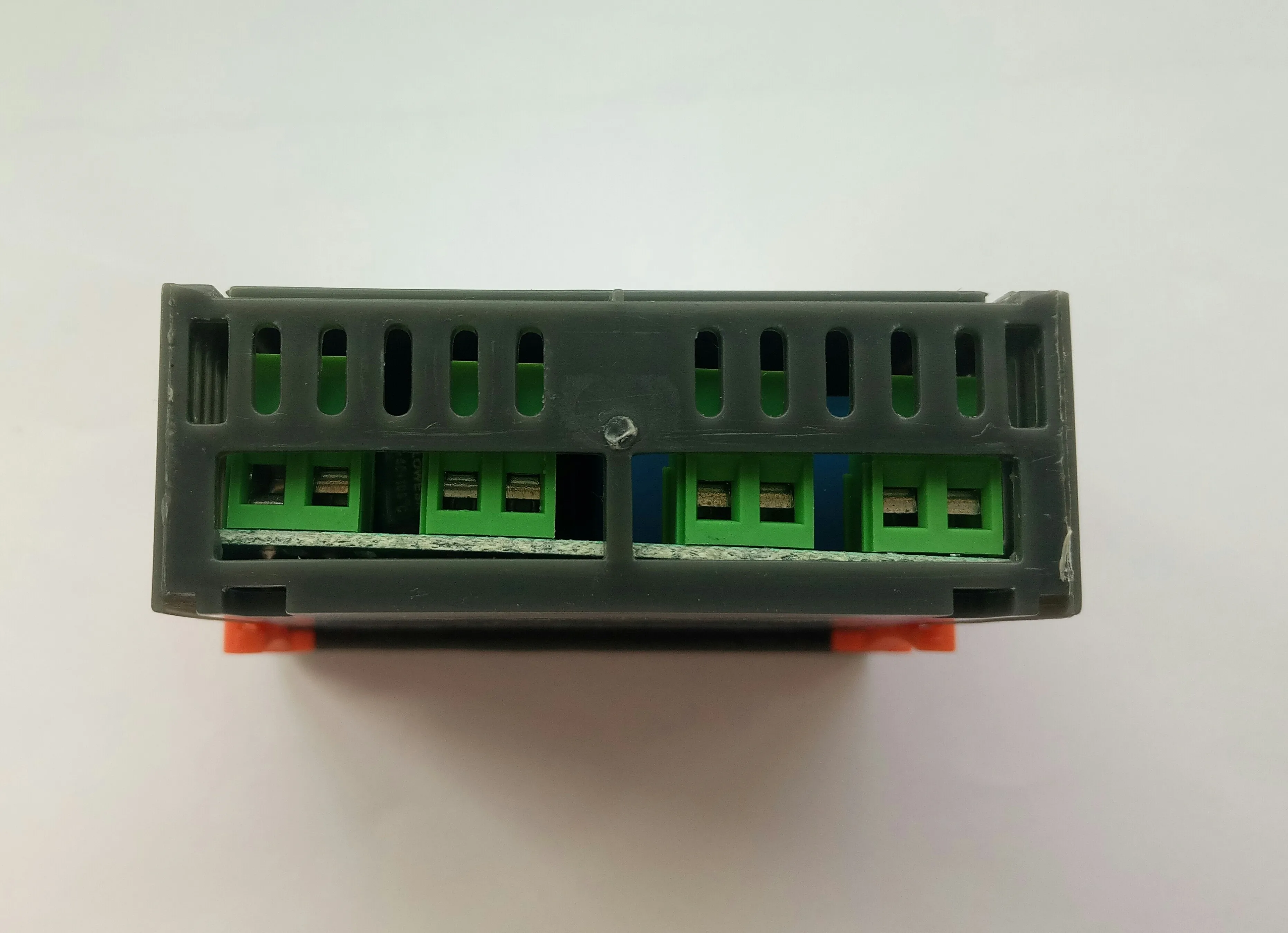

Размер передней панели: 75x34,5 (мм)

Монтажный размер: 71x29 (мм)

Размер игрушки: 75x34,5x85 (мм)

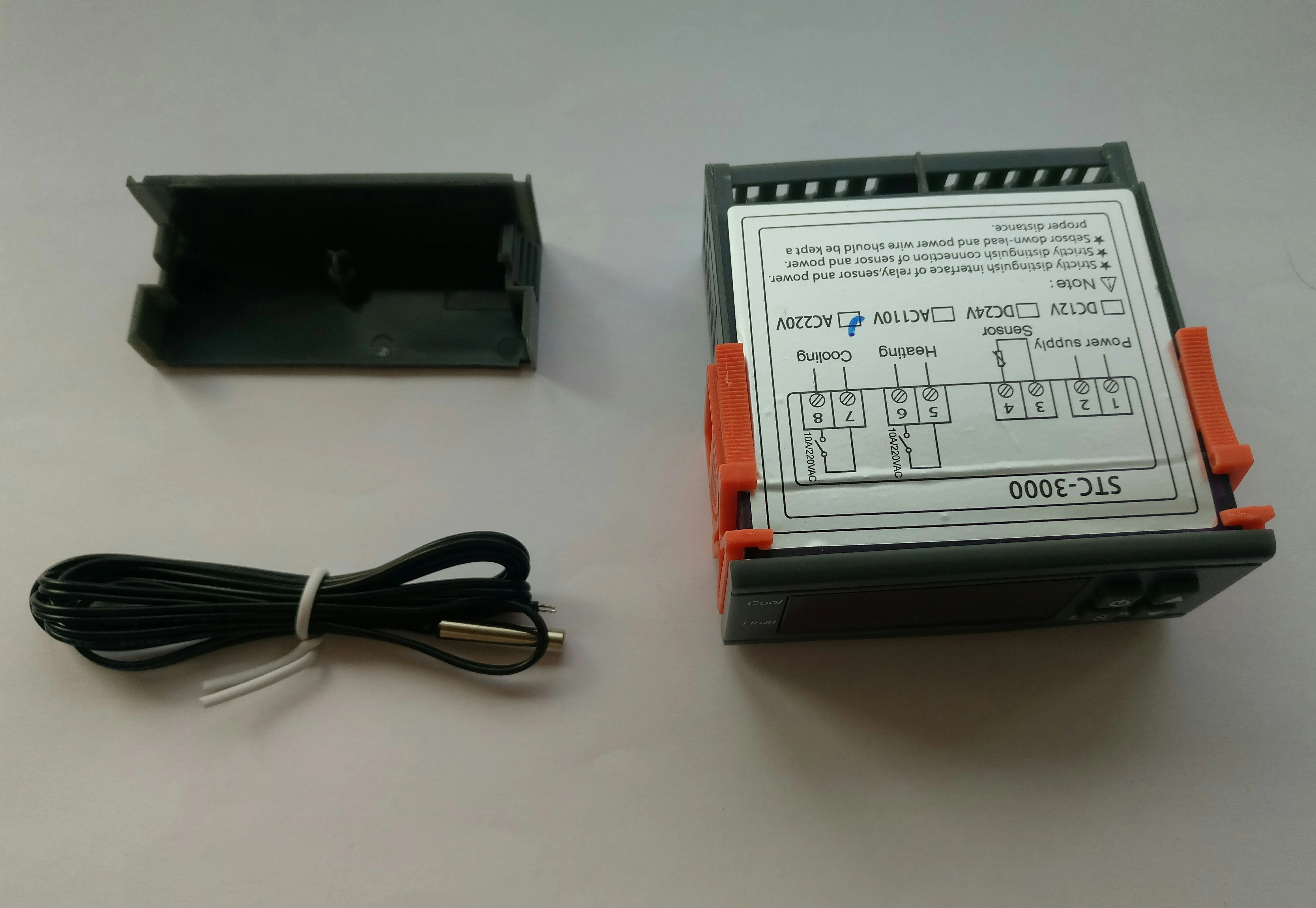

Длина датчика: 1 метр (включая зонд)

Технические параметры

Диапазон измерения температуры: -50 ~ 99 по Цельсию

Точность: 0,1По Цельсию

Задержка ошибки датчика: 1 минута

Источник питания: DC 12V, DC 24V, 110V/220V AC + 10%, 50/60Hz

Потребляемая мощность: <3 Вт

Датчик: Датчик NTC (IPC)

Емкость контактов реле: холодная (10А/220В переменного тока); Нагрев (10А/220В переменного тока)

Температура окружающей среды: 0-60По Цельсию

Температура хранения: -30-75По Цельсию

Относительная влажность: 20-85% (без конденсата)

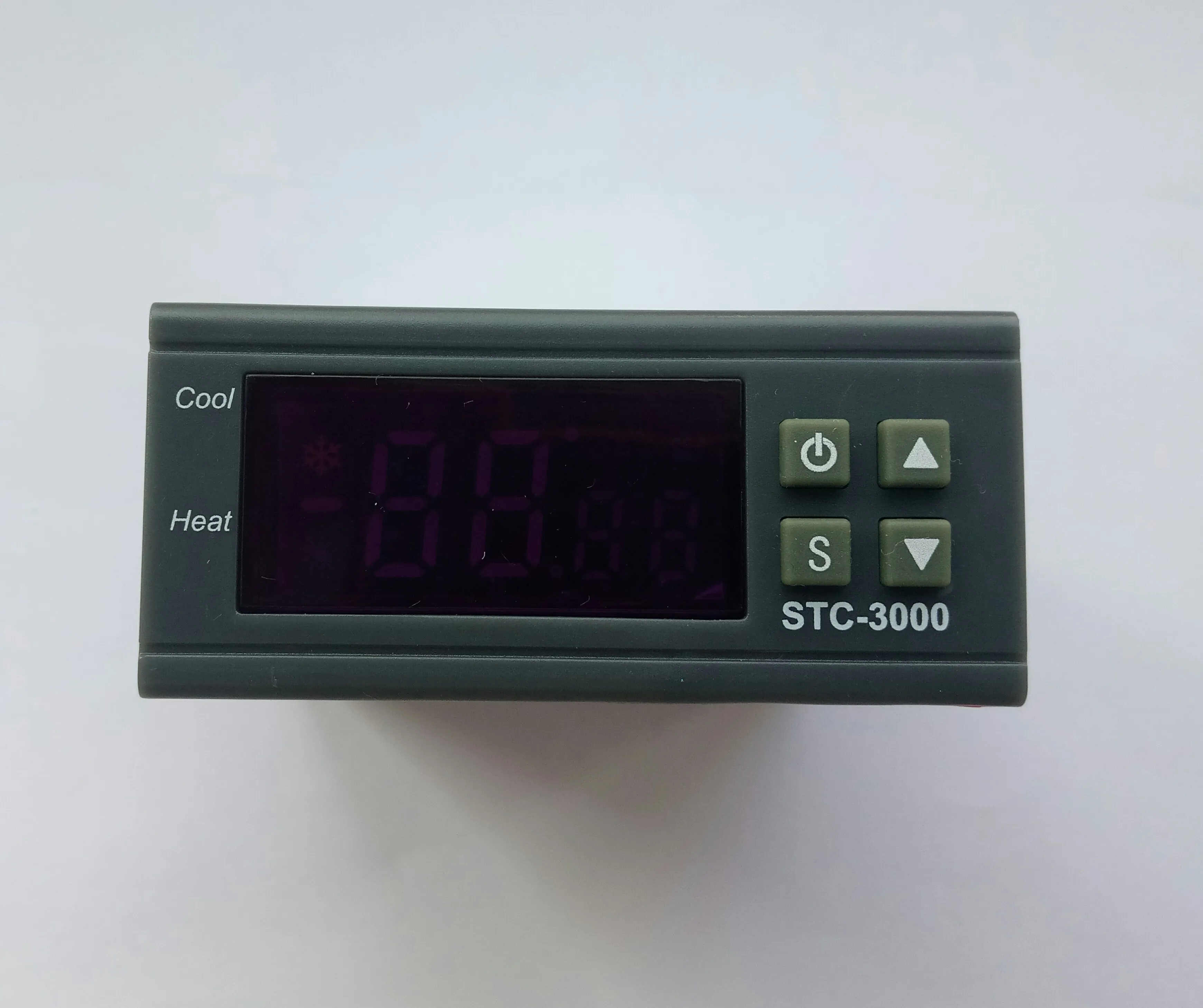

Инструкция о состоянии светосветильник индикатора

Светильник индикатор

Функция

Холодсветильник индикатор

ВКЛ: запуск охлаждения; ВЫКЛ: остановки охлаждения; Вспышка: задержка компрессора

Светильник вой Индикатор нагрева

ВКЛ: старт нагрева; ВЫКЛ: стопоры нагрева

Устасветильник индикатор

On: состояние настройки параметров

КИнструкция по эксплуатации

1. Метод просмотра параметров: Когда контроллер работает нормально, нажмите и отпустите кнопку «▲» один раз, dУстановите значение температуры, нажмите и немедленно отпустите кнопку «▲» один раз, чтобы показать значение значения разницы температуры, 2 секунды Вернитесь в нормальное состояние отображения температуры

2.Задайте метод параметров

Когда контроллер работает в обычном режиме, нажмите и удерживайте кнопку «S» более 3 секунд, чтобы войти в режим модифицированных параметров,

Светильник горит, а цифровая трубка отображает код "F1" первого пункта меню.

Нажмите «▲» или «▲», чтобы прокрутить вверх или вниз элемент меню и отобразить код меню, нажмите «S»

Клавиша отображает значение настройки параметра текущего меню. Удерживайте кнопку «S» и нажмите и удерживайте кнопку «▲» или «

Клавиша может быть настроена вверх или вниз и отображается значение настройки параметров текущего меню, при этом удерживая нажатой клавишу «S» и «▲»

Клавиша или клавиша «жен» может быстро вверх или вниз и отображать настройки параметров текущего меню.

После завершения нажмите и отпустите кнопку питания, чтобы сохранить изменение параметра и вернуться в нормальное состояние отображения температуры.

Если в течение 0 секунд не будет выполнено ключевое действие, изменение параметра не будет сохранено и возвращено в нормальное состояние дисплея.

«Er» отображается, если возникла ошибка при сохранении параметра, и возвращается в нормальное состояние дисплея через 3 секунды.

3. Данные системы ремонта

Когда машина включена, сначала проверьте, является ли параметр нормальным. Если проверка неверна, на ней отобразится «ER». Нажатие любой кнопки в это время восстановит настройки параметров по умолчанию и будет работать нормально. В это время рекомендуется сбросить параметры.

Инструкция по эксплуатации

Под нормальным рабочим состоянием контроллера нажмите и удерживайте кнопку «» в течение 3s, чтобы выключить контроллер; Под контроллером «Выкл»Статус, нажмите и удерживайте кнопку «» в течение 3s, чтобы включить контроллер.

Под нормальным рабочим состоянием контроллера экран отображает текущее значение температуры; Также контроллер может такжеПереключение режима работы между нагревом и охлаждением.

Контроллер начинает охлаждение с включенсветильник индикатором холода, когда заданное значение температуры ≥ температуры +Разница значения, и реле холодильника подключено; Мигает светильник катор “Cool”, он указывает на охлаждениеОборудование находится под состоянием защиты от задержки компрессора; Когда заданное значение температуры ≤, индисветильник охлаждения горит, реле охлаждения отключается.

Система начинает нагрев, когда значение измерения температуры ≤ заданного значения температуры-значение разности, и «тепла»Светильник катор, и тепловое реле подключается; Когда измеряемая температура ≥ заданное значение температуры, светильник индикатор «нагрева» выключается, а тепловое реле отключается.

Инструкция по меню

Код

Функция

Установить диапазон

По умолчанию

F1

Заданное значение температуры

-50 ~ 99 °

10 °

F2

Разница установленного значения

1 ~ 10 °

3 °

F3

Время задержки компрессора

1 ~ 10 минут

3 минуты

F4

Значение калибровки температуры

-10 ° ~ 10 °

0 °

Ф5

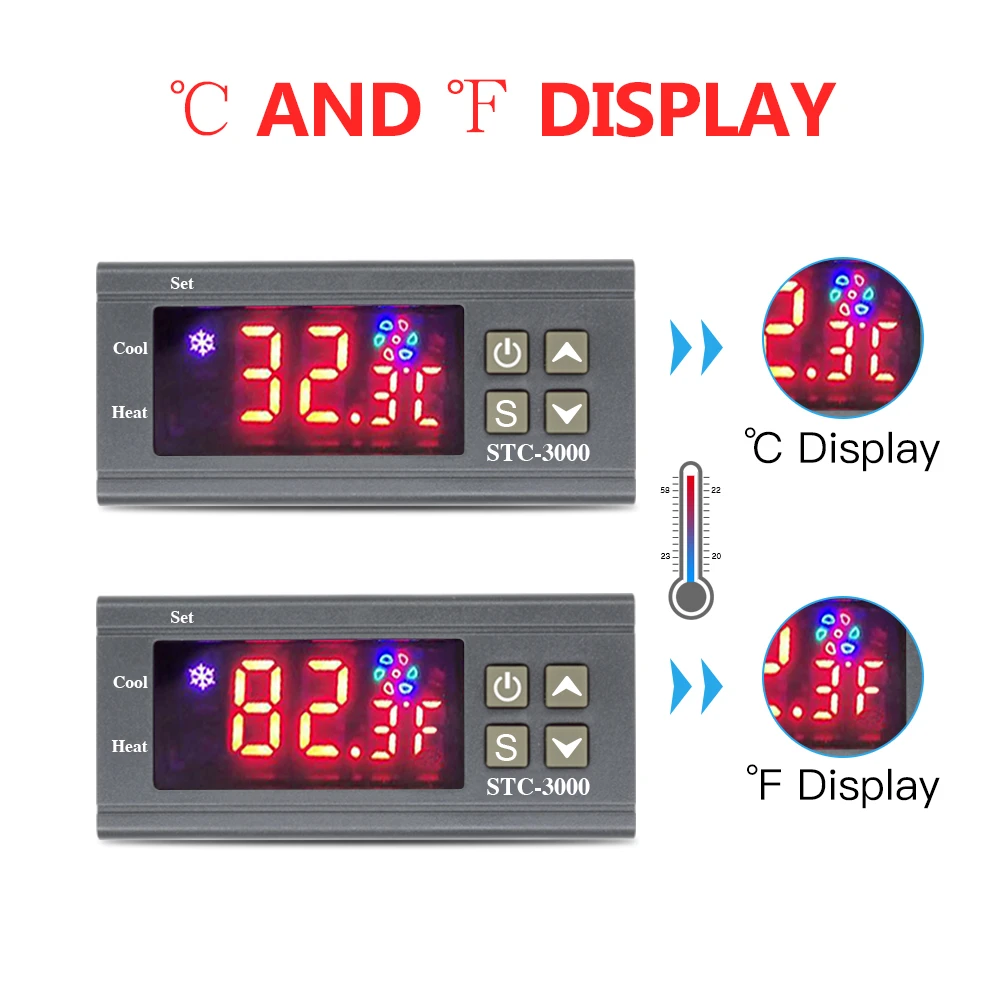

По Фаренгейту/Переключение по Цельсию

Установить диапазон

0/1

Описание ошибки

Сигнал тревоги при ошибке датчика: контроллер Активирует режим предупреждения об ошибке датчика при открытом замыкании или коротком замыкании, всеСостояние работы выключено с помощью зуммера, и трубка nixie отображает «EE», нажмите любую кнопку, чтобы отменить звуковой сигнал тревоги, система отображает нормальную температуру, когда ошибка и ошибка очищены.

Сигнал тревоги при превышении температуры измерения: контроллер активирует функцию оповещения об ошибкеКогда температура измерения превышает Диапазон измерения температуры, все режимы работы выключаются с помощью зуммераСигнал тревоги, и трубка nixie отображает «HH», нажмите любую кнопку, чтобы отменить звуковой сигнал тревоги, система снова отобразит нормальную температуру, когда ошибка и ошибка очищены.

Правила безопасности

★Опасность:

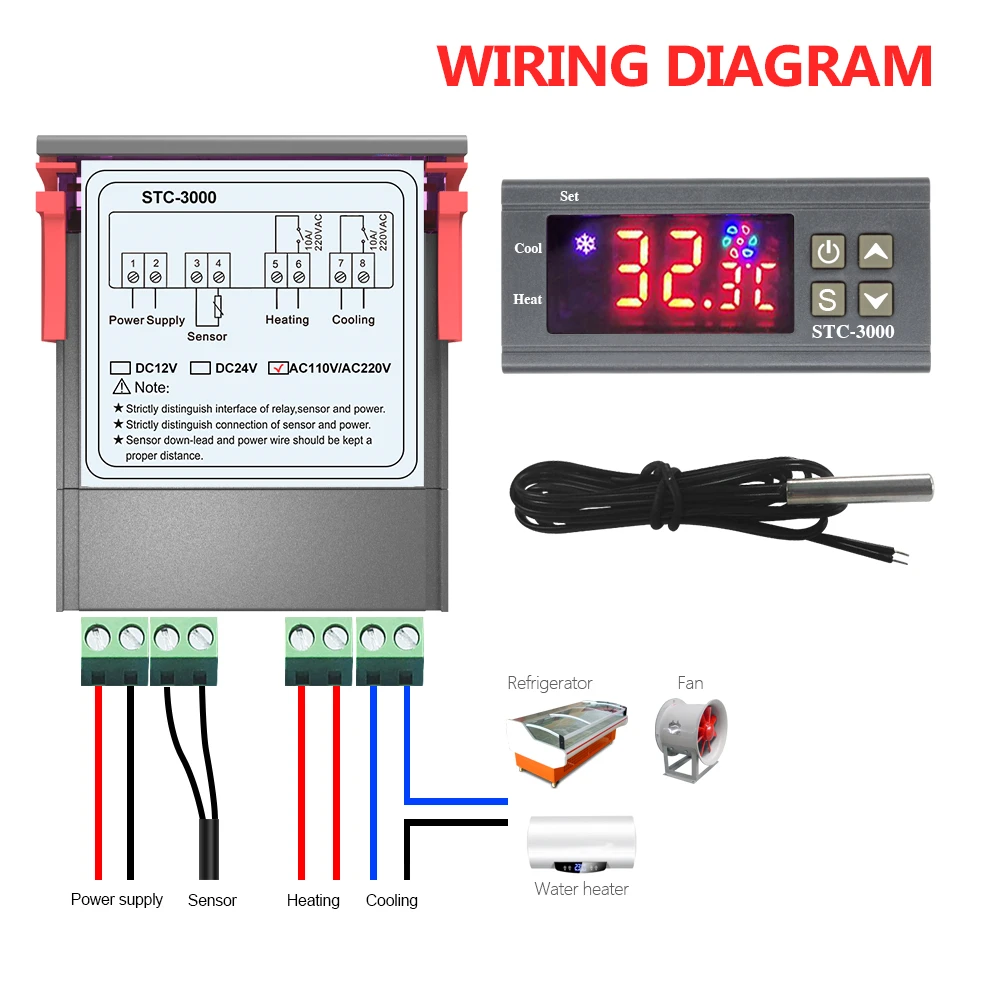

1. Строго различать датчик вниз-свинцовый, провод питания и интерфейс выходного реле друг от друга и запрещать неправильно

Подключения или перегрузка реле.

2. Опасности: Запрещается подключение клемм провода без отключения электричества.

★Предупреждение:

Запрещается использовать аппарат в условиях чрезмерной влажности, высокой температуры., сильных электромагнитных помех или

Сильная коррозия.

★Примечание:

1. Источник питания должен соответствовать значению напряжения, указанному в инструкции.

2. Во избежание помех датчик должен находиться на расстоянии между выводом и проводом питания.
