BDM Probe 22 шт. полный адаптер для Dimsport Denso, Marelli, Bosch, Siemens работает СВЕТОДИОДНЫЙ BDM Рамка ECU Инструмент для программирования кронштейн помощник
Описание:
Ширина адаптера: ~ 60 мм ширина для оригинального зонда BDM, а не для высококачественного пластика шириной 40 мм.
Толщина адаптера: 2 мм
Цвет адаптера: зеленый

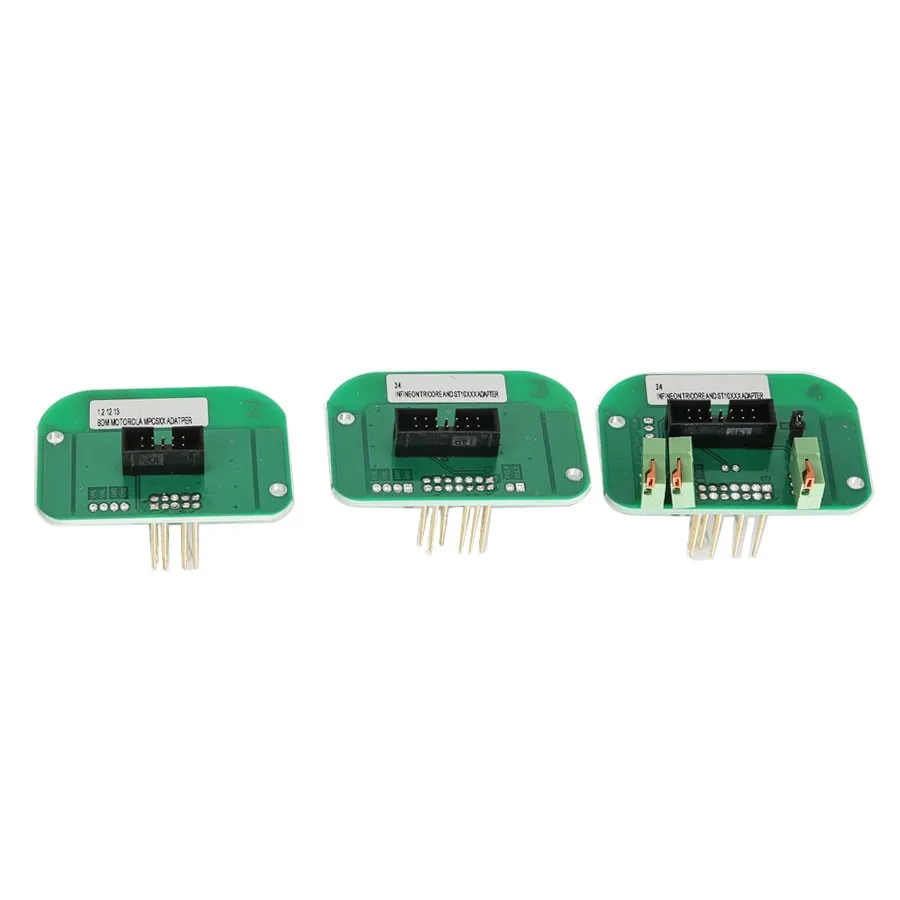

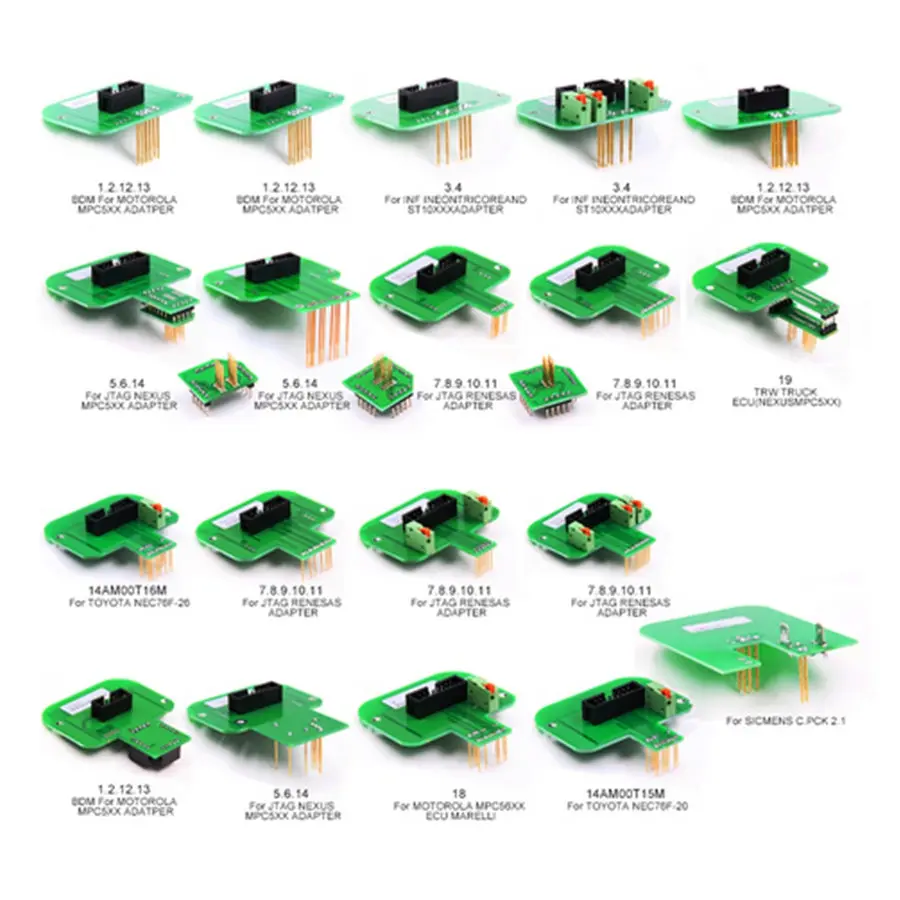

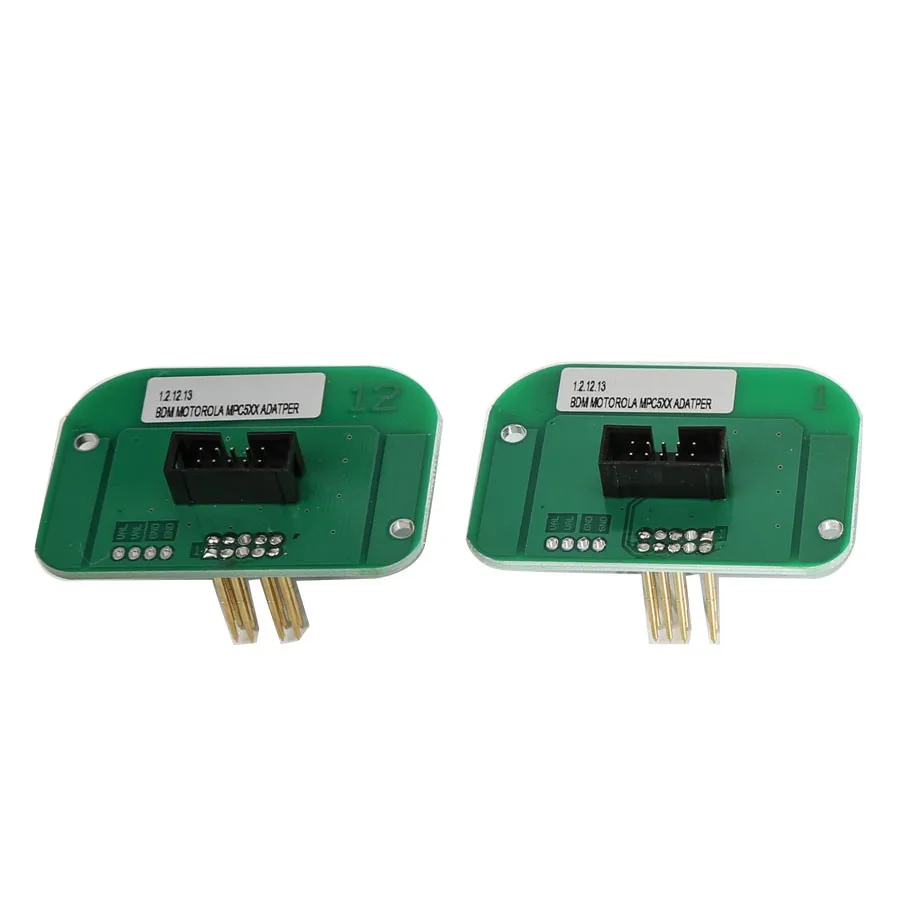

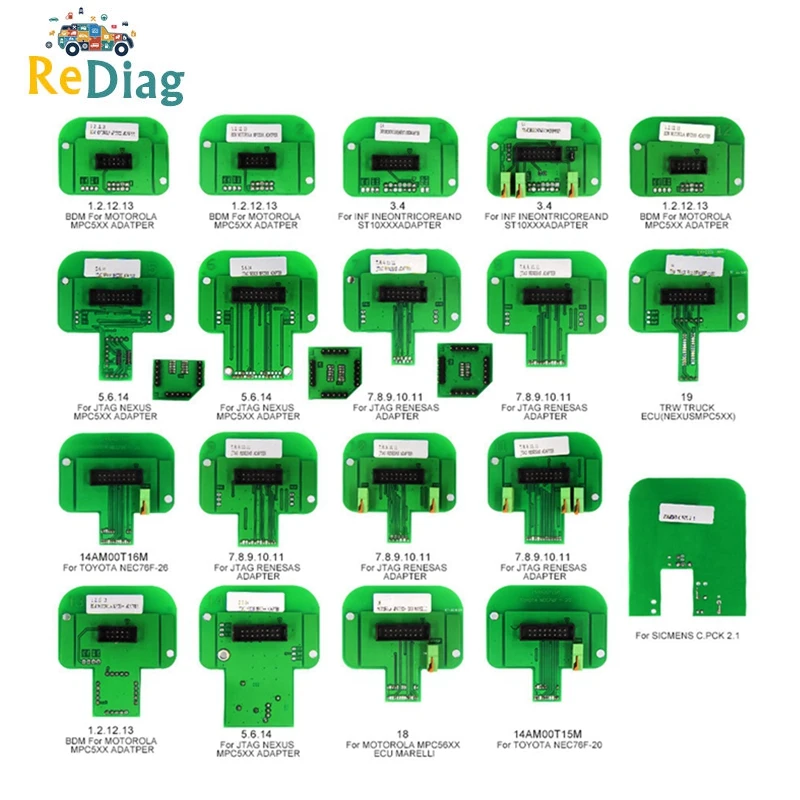

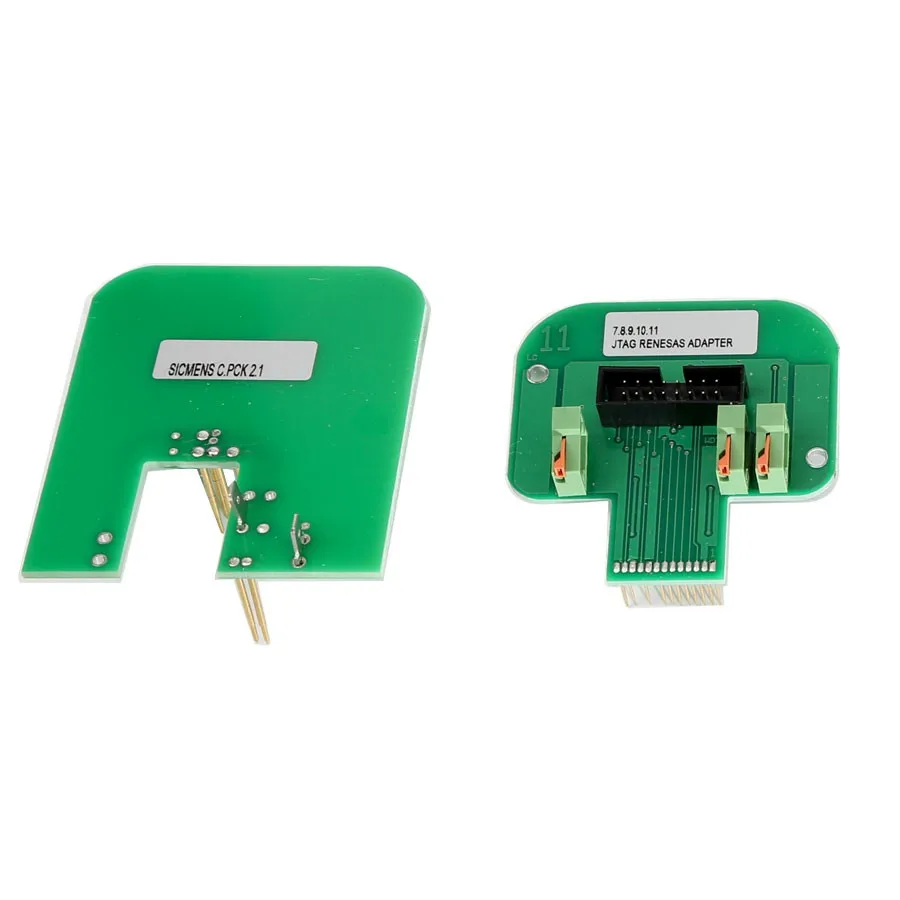

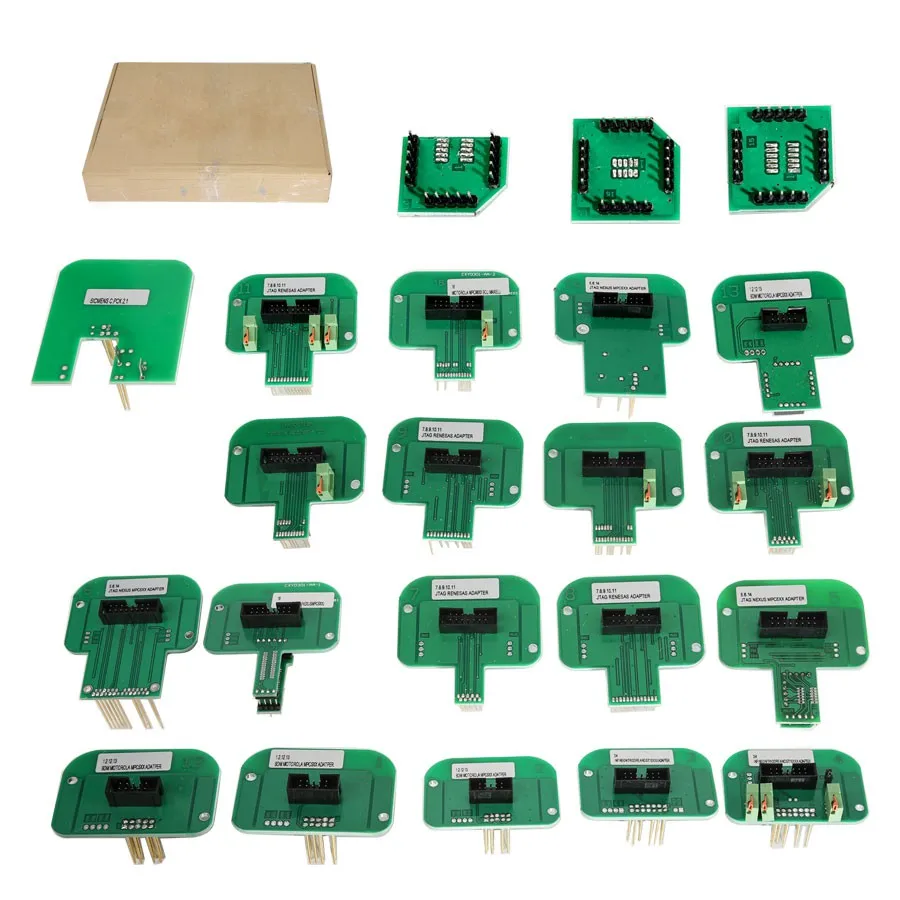

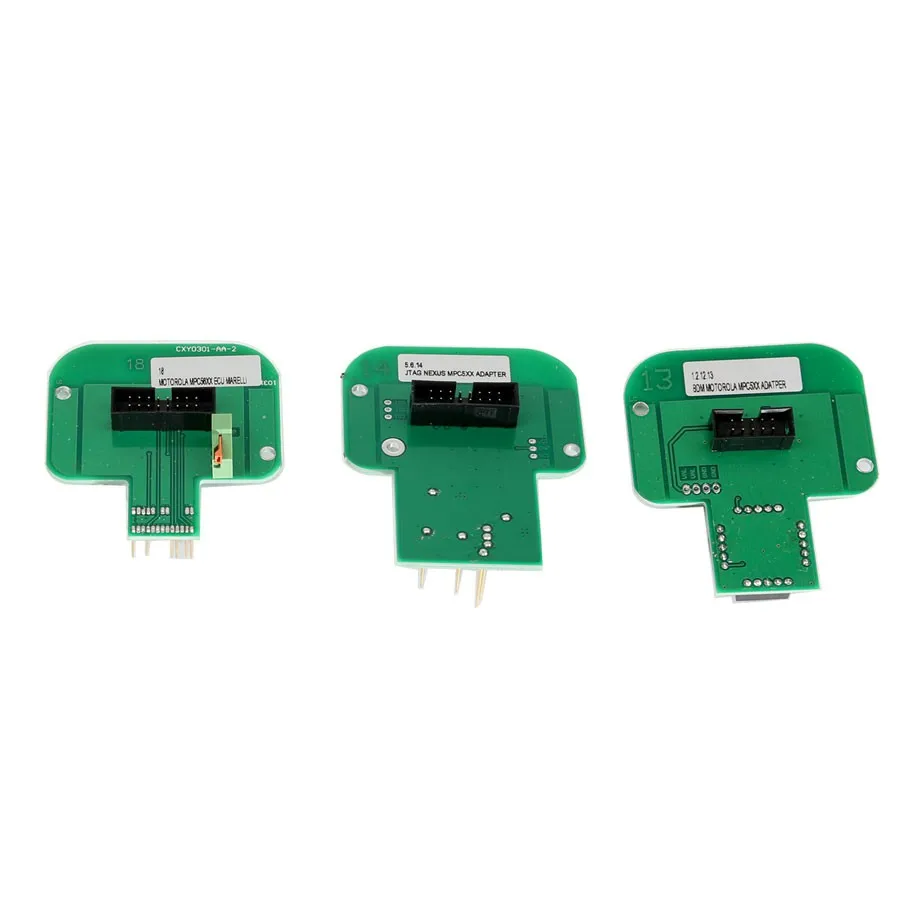

Полный комплект поставляется с 22 адаптерами BDM.
Посылка:
1 14AM00T01M для Bosch
2 14AM00T02M для Delphi DCM
3 14AM00T03M Bootloader ST10xx
4 14P600KT04 Infineon Tricore EDC/MED17
5 14AM00T05M Marelli MPC55xx JTAG
6 14AM00T06M для Delphi MPC55xx JTAG
7 14AM00T07MБотинки forDenso CN1
8 14AM00T08M для Denso CN2 Boot
9 14AM00T09M для Denso CN3 Boot
10 14AM00T10M для Denso CN1 AUD
11 14AM00T11M для Denso CN2 AUD
12 14AM00T00M для Delphi DCI
13 14AM00TBAS Базовый адаптер 1,27
14 14AM00T14M NexusEFI T6 Лотос

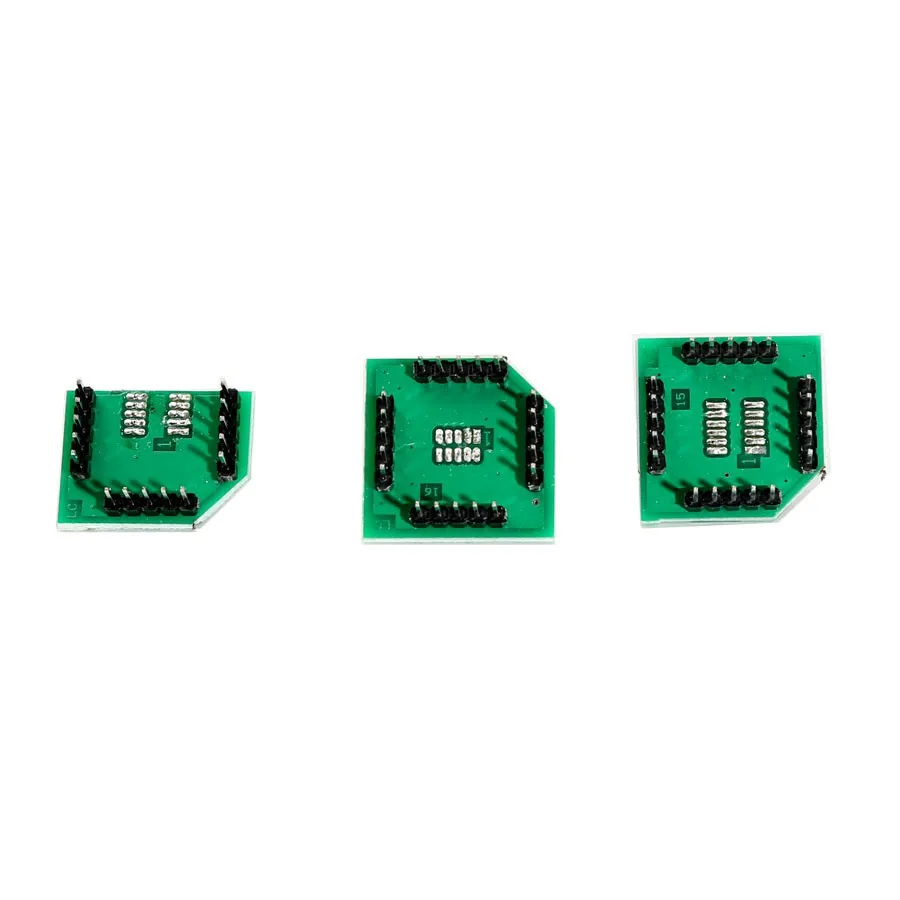

15 14AM00TB02 для Magneti Marelli BDM insert
16 14AM00TB01 для Siemens BDM insert
17 14AM00TB03 EDC7 BDM вставка
18 14AM00T18M Magneti Marelli MPC/SPC56xx
19 14AM00T13M Nexus MPC5xx TRW ECU
20 VAG 1.6tdi - Siemens-Continental PCR2.1
21 14AM00T15M для Toyota NEC76F-20
22 14AM00T16M для Toyota NEC76F-26
Как использовать адаптер зонда BDM с V2 5,017 V7.020 Dimsport?
1. Откройте ECU
Как минимум одну часть корпуса (сверху или снизу) необходимо снять
См. Другие источники (Интернет), чтобы получить информацию о том, какую часть необходимо удалить на вашем
ЭБУ
2. Найдите разъем ECU BDM
Обычно набор из 10 - 12 подушек в два ряда (в зависимости от ЭБУ)
Колодки могут быть 2,54 мм или 1,27 мм друг от друга (в зависимости от ECU)
Строк может быть 2,54 мм или 5,08 мм друг от друга (в зависимости от ECU)
Если разъем ECU BDM не может быть расположен, есть вероятность, что колодки BDM разбросаны
По всему ECU PCB, в котором чехол нельзя использовать напрямую с адаптером-Тем не менее это
Возможно вручную направить сигналы адаптера BDM на колодки ECU BDM (только для
Продвинутые пользователи)
3. Найдите ECU BDM pin 1 положение
Штырь 1 обычно не четко отмечен на ЭБУ BDM pin out
На ECU со стандартным Motorola BDM pin out pins 3 и 5 подключены к земле-
Это можно проверить как визуально, так и с помощью инструмента мультиметра
Обратитесь к другим источникам (Интернет), чтобы получить дополнительную информацию о штырьке 1 для вашего ECU
4. Поместите желаемый адаптер в седло рамы
Убедитесь, что шпильки pogo расположены лицом к лицу
Поднимите седло так, чтобы ЭБУ можно было скользить Под каркасом адаптер седло
5. Поместите ECU на раму
Проверьте адаптер для pogo pin 1 место, которое четко обозначено
Поверните ECU на рамке так, чтобы адаптер pogo pin 1 и ECU BDM pin 1 совпадали
Убедитесь, что ECU плотно сидит на раме
Дважды проверьте положение ECU
6. Подключите мультиплексор и адаптер
В этот момент плата мультиплексора должна быть подключена к адаптеру через разъем MUX
Это позволит светодиодам на адаптере освещать интересующую область (где штыри pogo
Нужно прикоснуться к подушечкам ECU BDM)
Не подключайте инструмент еще
7. Подключите внешнюю мощность (+ 12 В) к мультиплексору
Мультиплексор внешняя мощность используется для питания светодиодов на адаптере, что позволяет легче
Позиционирование адаптера pogo pins на ECU BDM pads
Красный светодиодный светильник на мультиплексорной плате будет гореть, когда появится внешняя мощность (+ 12 В)
В этот момент белые светодиоды на адаптере также должны включать светильник
Не подключайте инструмент еще
8. Точно Настройте положение ECU
Опустите седло адаптера рамы, чтобы почти прикоснуться к подушечкам ECU BDM
Каждый адаптер pogo pin должен сидеть на отдельной прокладке ECU BDM
Если булавки pogo не сидят на подушечках, вы можете использовать неправильный адаптер-не используйте
Адаптер в этот чехол!
9. Опустите седло адаптера рамы
Каждый адаптер pogo pin должен сидеть на одном ECU BDM pad
Минимум вниз сила должна применяться в тех случаях, когда делая взаимосвязи между
Адаптер и ECU
10. Дважды проверьте адаптер pogo pin и ECU BDM pad Соединение
Чтобы не повредить ECU и/или инструмент, убедитесь, что вышеуказанные шаги были
Выполнено правильно
11. Подключите инструмент к доске мультиплексора
Подключите только один инструмент в любой момент к мультиплексору
Убедитесь в том, что вы правильно подбирать 10-контактный разъем IDC (FGTECH, XPROG, BDM100)
Для сопряжения использованного инструмента:
Пользования 10-pin до 10-pin кабель с FGTECH или BDM100 инструменты
Пользования 10-pin к 16-контактный диагностический кабель с XPROG инструмент
Использование производитель 10-контактный доставка может занимать до 25-контактный шнур с инструмент
Не подключайте инструмента на 10-контактный разъем IDC с надписью мультиплексирования
Не включайте инструмент еще
12. Только для адаптера Bosch
Для Bosch ECUs необходимо иметь питание ECU, поставляемое на pogo pins (2 и 9)
Некоторые инструменты обеспечивают выделенную мощность ECU (BDM100), в то время как другие не
(XPROG, FGTECH)
Для адаптера Bosch можно использовать в обоих случаях, при условии, что Перемычка правильно включена
Брюки для детей на 3, штыревой разъём (находится на адаптер стандарта Австралии)
Поместите джемпер на Переходник на 3-штыревой разъём в правильном положении:
Установите перемычку над левым и центральным штифтами при использовании инструментов XPROG и FGTECH-это будет использовать + 12 В питание от мультиплексорной платы (внешняя мощность) для питания ECU
Поместите перемычку справа и Центральный штифт при использовании BDM100 или инструментов-это будет использовать
+ 12 В питание, поставляемое инструментом для питания ECU
13. Для Siemens, для Delphi и только для адаптеров Marelli
Для Siemens, для Delphi и для Marelli не обеспечивают питание ECU на pogo pins
Для питания ECU + 12 В и наземные сигналы должны быть подключены к ECU отдельно (обычно над соединителем ECU)
В этом чехол ECU power можно взять с мультиплексоров J2 (+ 12 В) и J3 (земля), в противном случае обеспечить + 12 В ECU питание от дополнительного источника
См. Другие источники (Интернет), чтобы получить больше информации о местоположении + 12 В и
Место заземления для вашего ECU
14. Подключите инструмент к ПК (или включите инструмент)
Выполнить установку программного обеспечения, как описано производителем инструмента, если не сделано уже
В этот момент мультиплексор, адаптер и ЭБУ должны быть правильно соединены с
BDM сигналы и линии электропередачи
Светодиодный мультиплексор красного цвета должен быть освещен
Адаптер белых светодиодов должен быть освещен
Должна присутствовать мощность ECU (+ 12 В)
Подключите инструмент к ПК (обычно это происходит через USB или последовательное соединение)
15. Выполнение BDM операции (ов)
Запустите посылка программного обеспечения, чтобы управлять инструментом
Выполнение желаемой операции BDM Примечание: руководство пользователя используется для справки; На самом деле, это зависит. Примерьте свой собственный риск.
