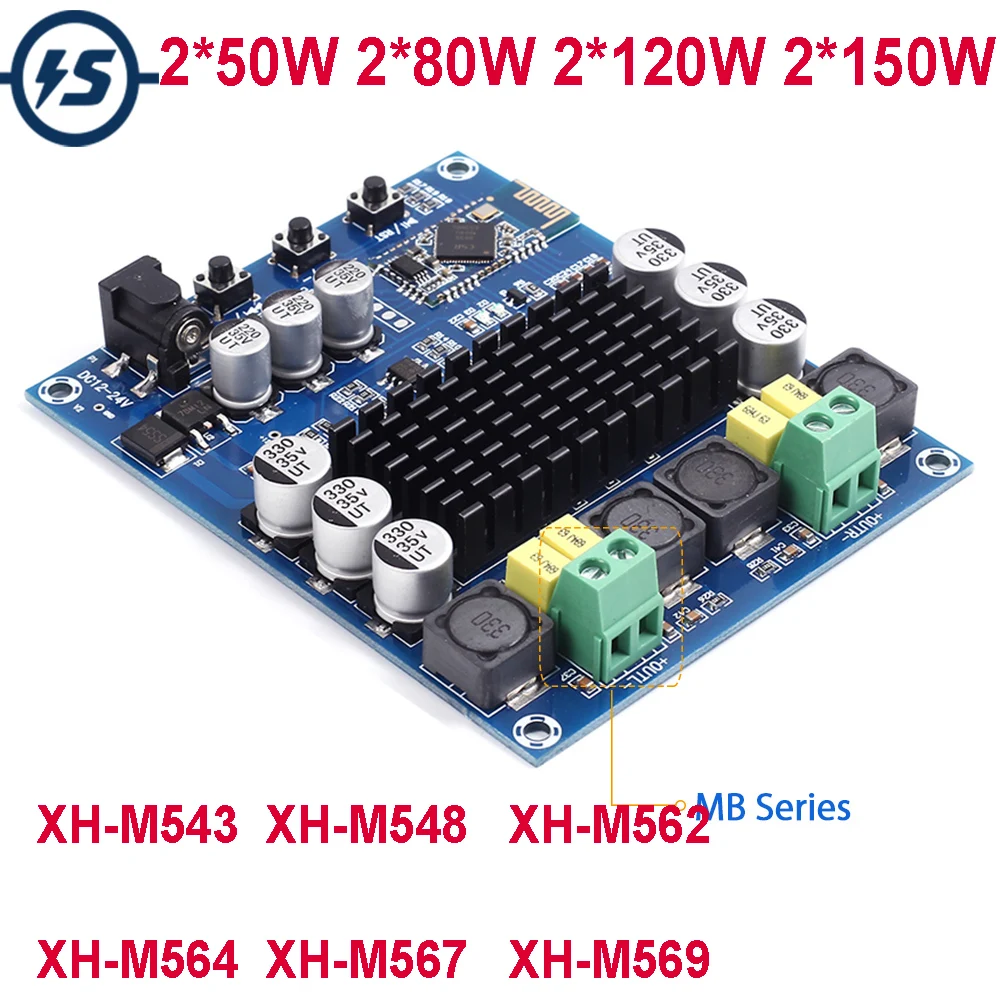

Модуль цифрового усилителя мощности 2*50 Вт 2*80 Вт 2*120 Вт 2*150 Вт двухканальный TPA3116D2 аудио стерео цифровой усилитель

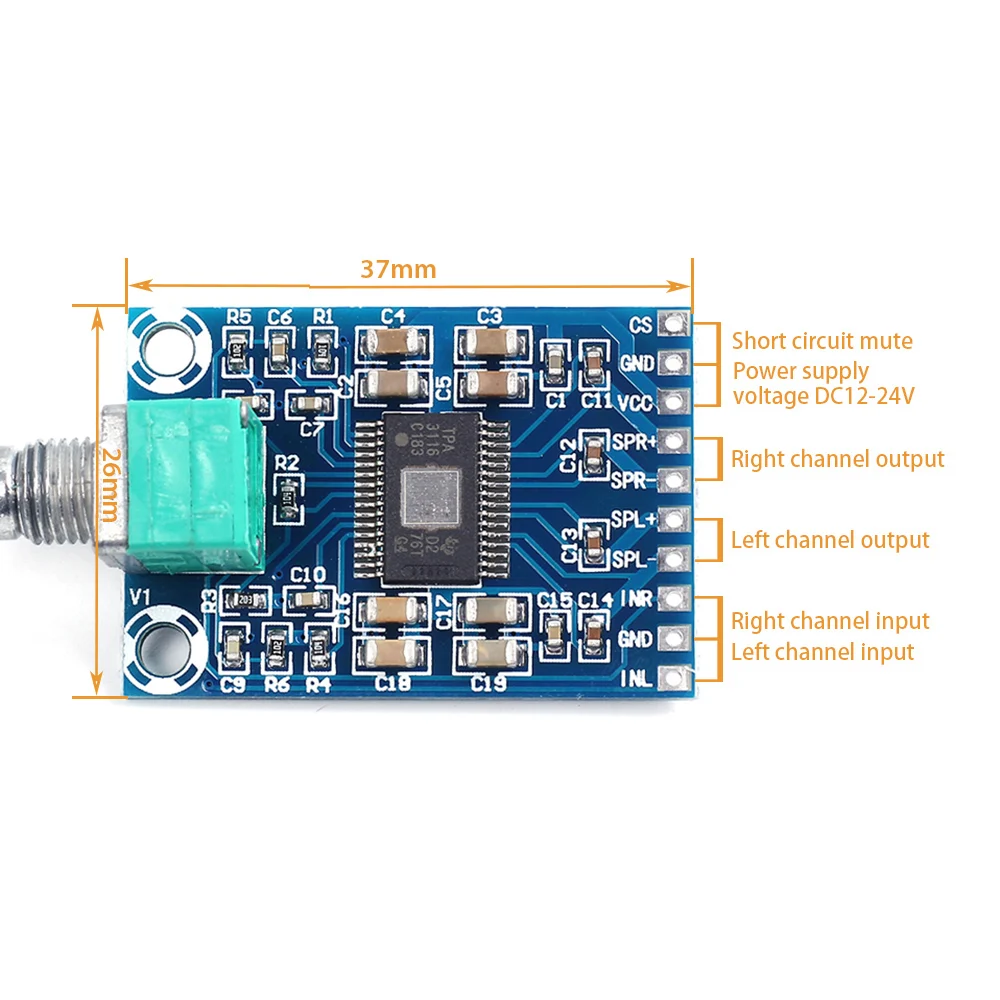

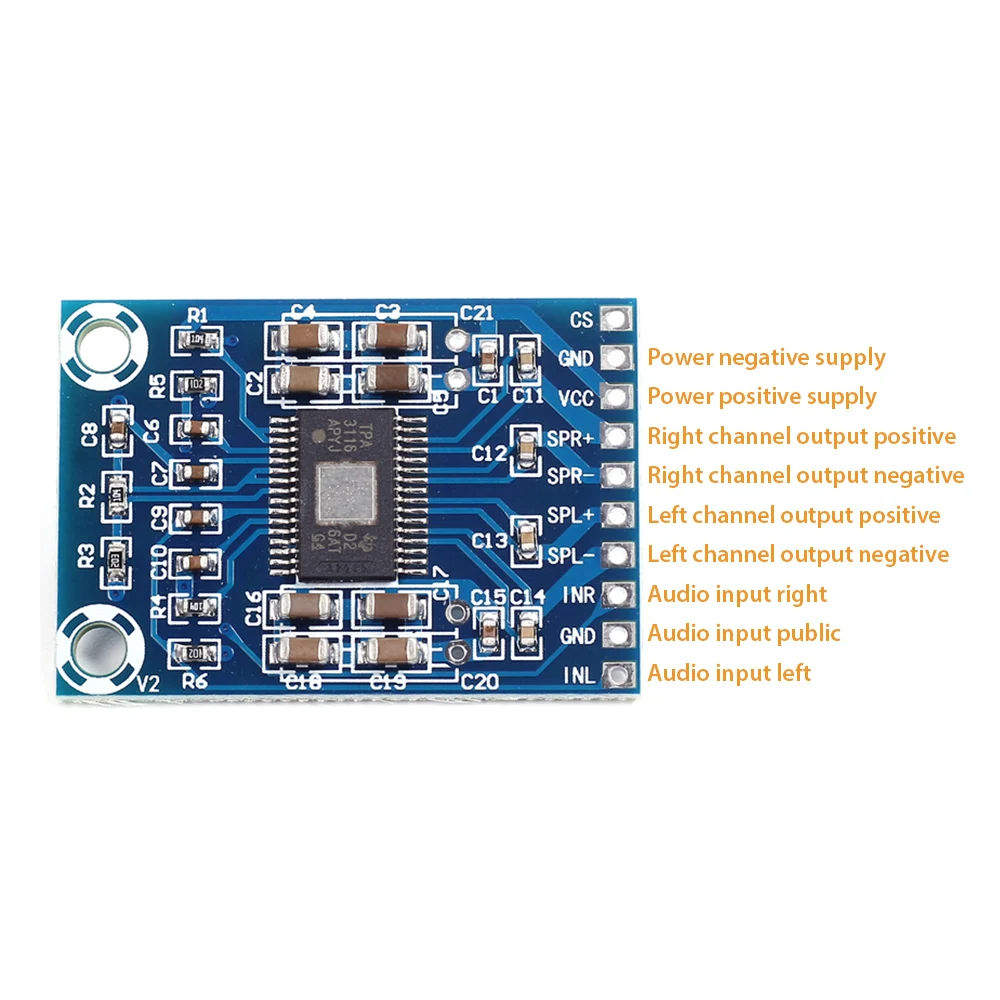

1. Описание:

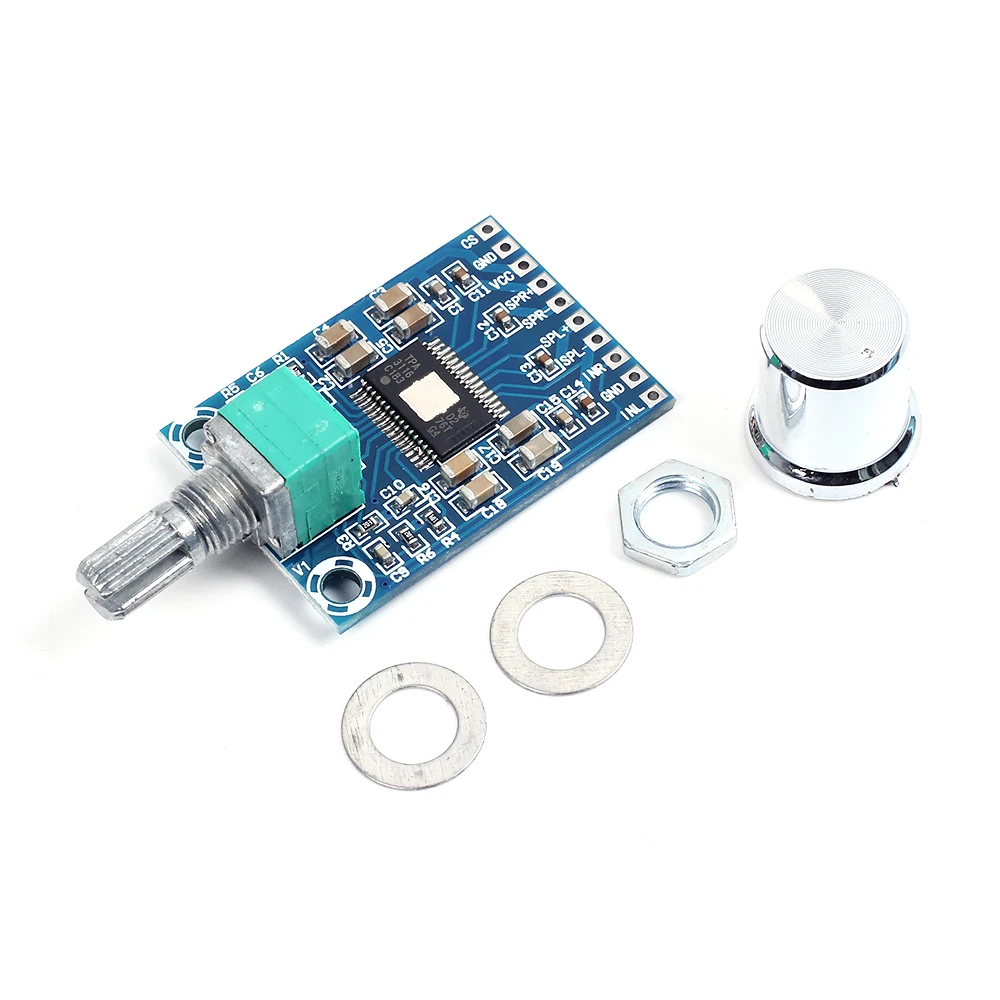

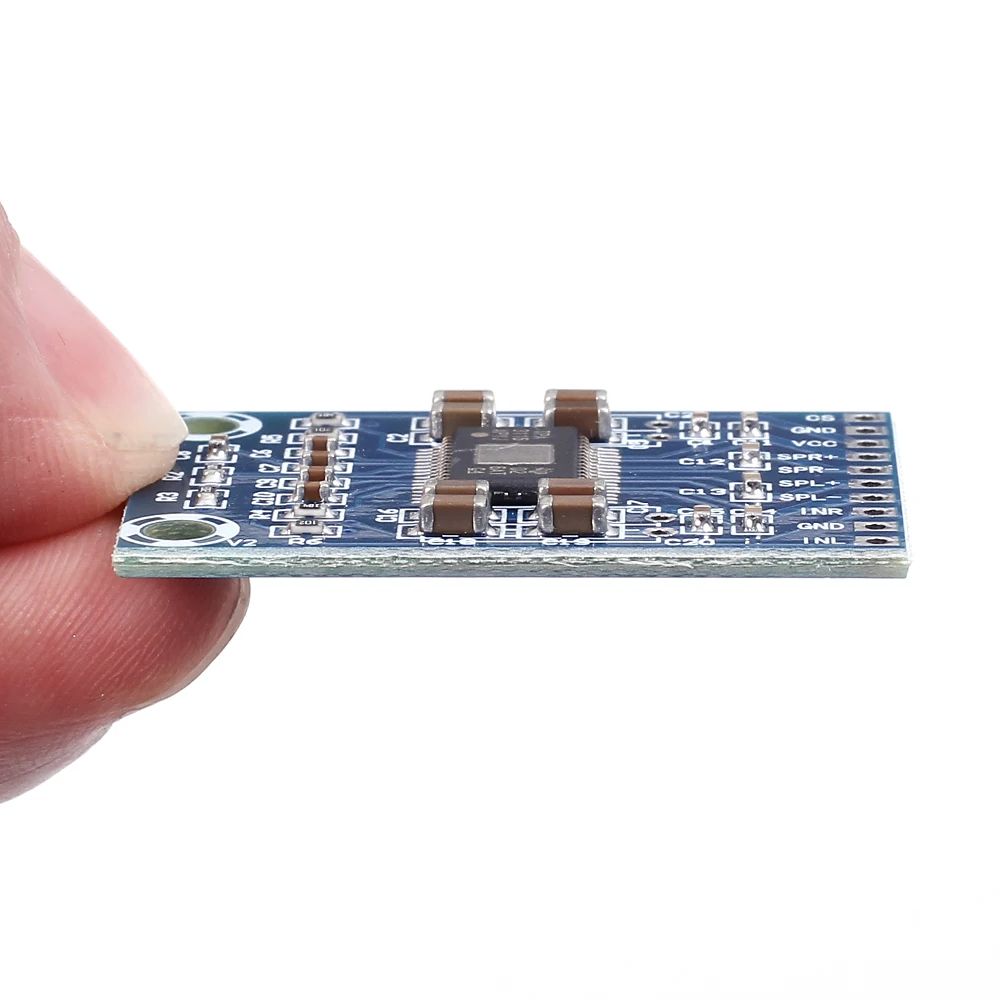

Этот продукт представляет собой встроенный миниатюрный чип TPA3116D2 мощностью 2*50 Вт, цифровая плата усилителя мощности.

2. Параметры:XH-M564

Параметр

Ценность

Чип

TPA3116D2

Напряжение питания

DC12-24V

Выходная мощность

50 Вт * 2

Номер вокального тракта

2 (левый + правый канал)

Размер внешнего вида

37*26 мм

=================================================================================================

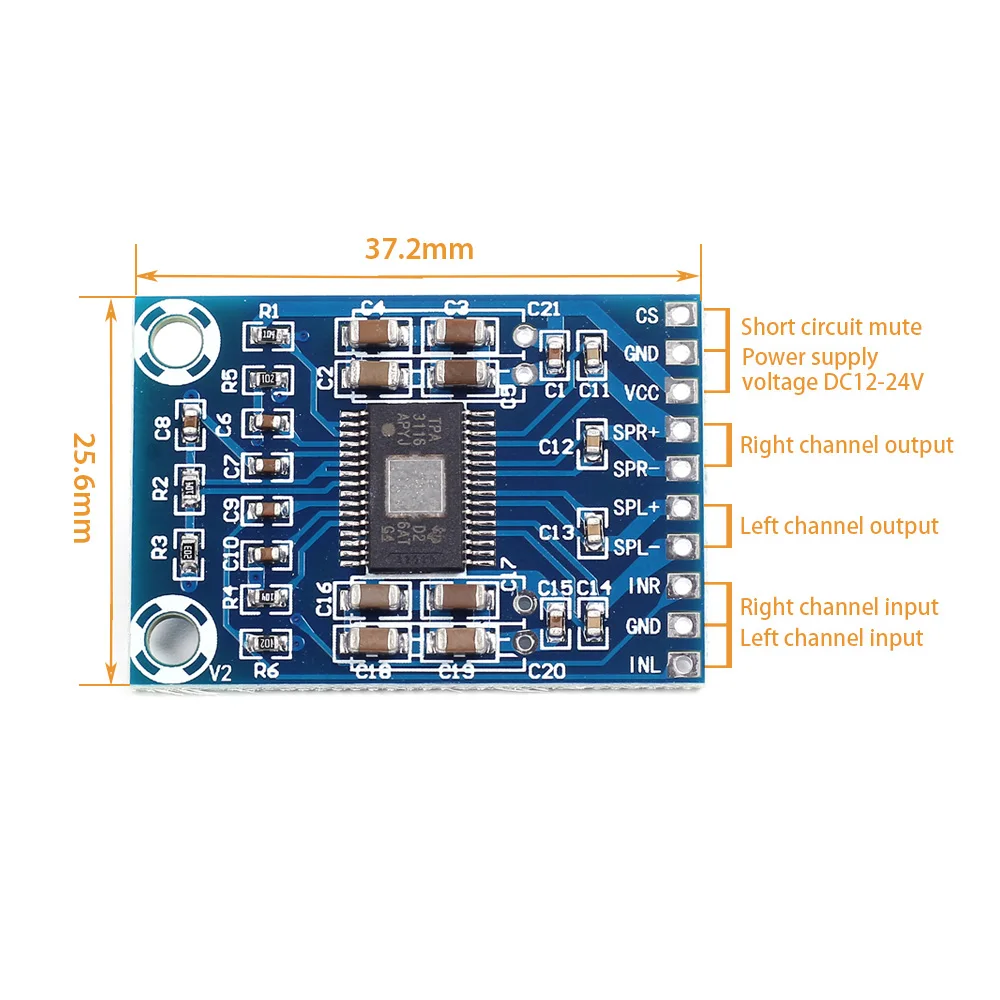

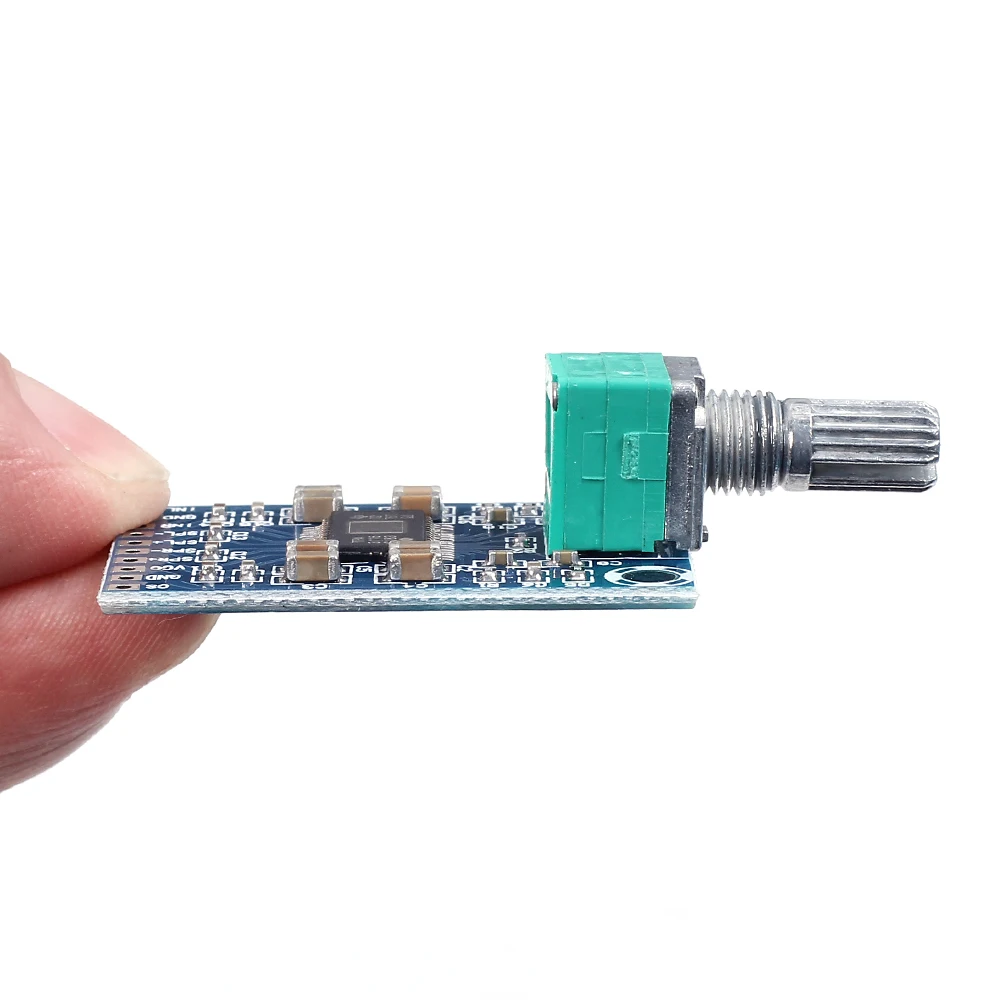

1. Описание:

Этот продукт представляет собой встроенный миниатюрный чип TPA3116D2 мощностью 2*50 Вт, цифровая плата усилителя мощности.

2. Параметры:XH-M562

Параметр

Ценность

Чип

TPA3116D2

Напряжение питания

DC12-24V

Выходная мощность

50 Вт * 2

Номер вокального тракта

2 (левый + правый канал)

Размер внешнего вида

37,2*25,6 мм

==================================================================================================

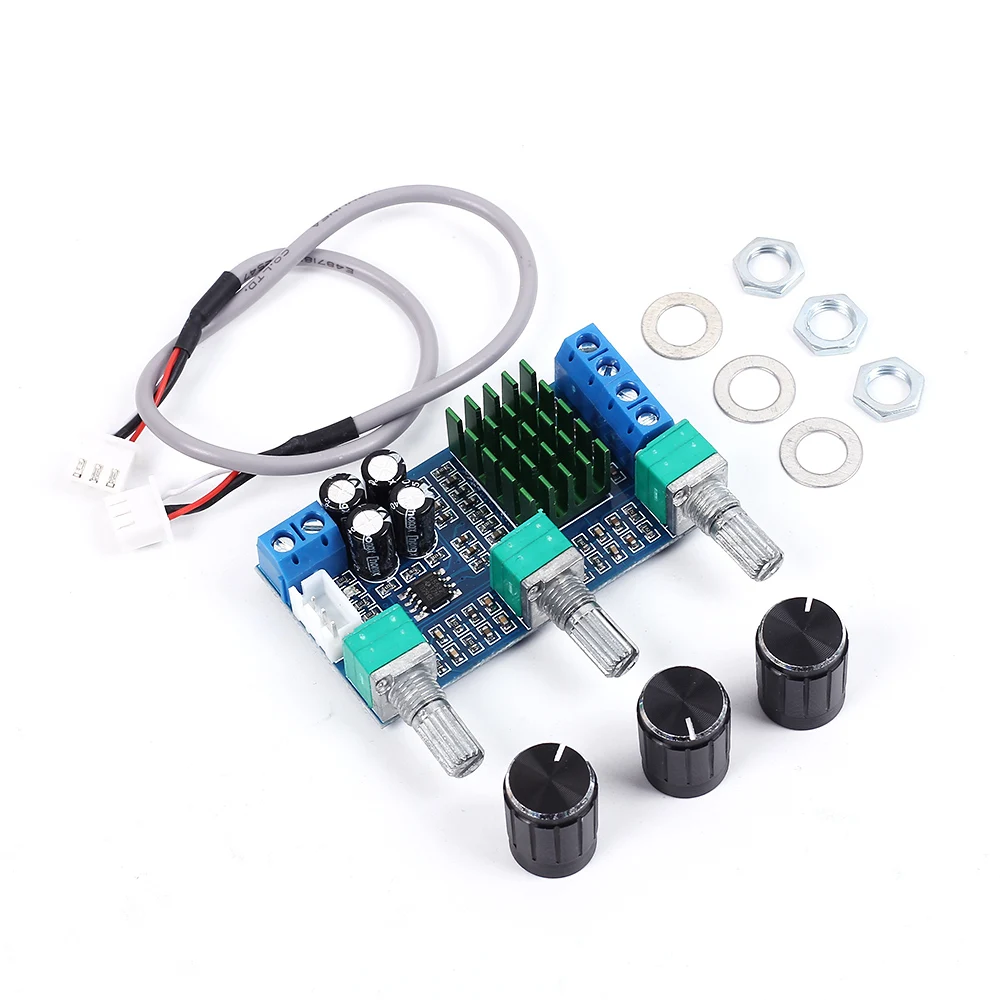

1. Описание:

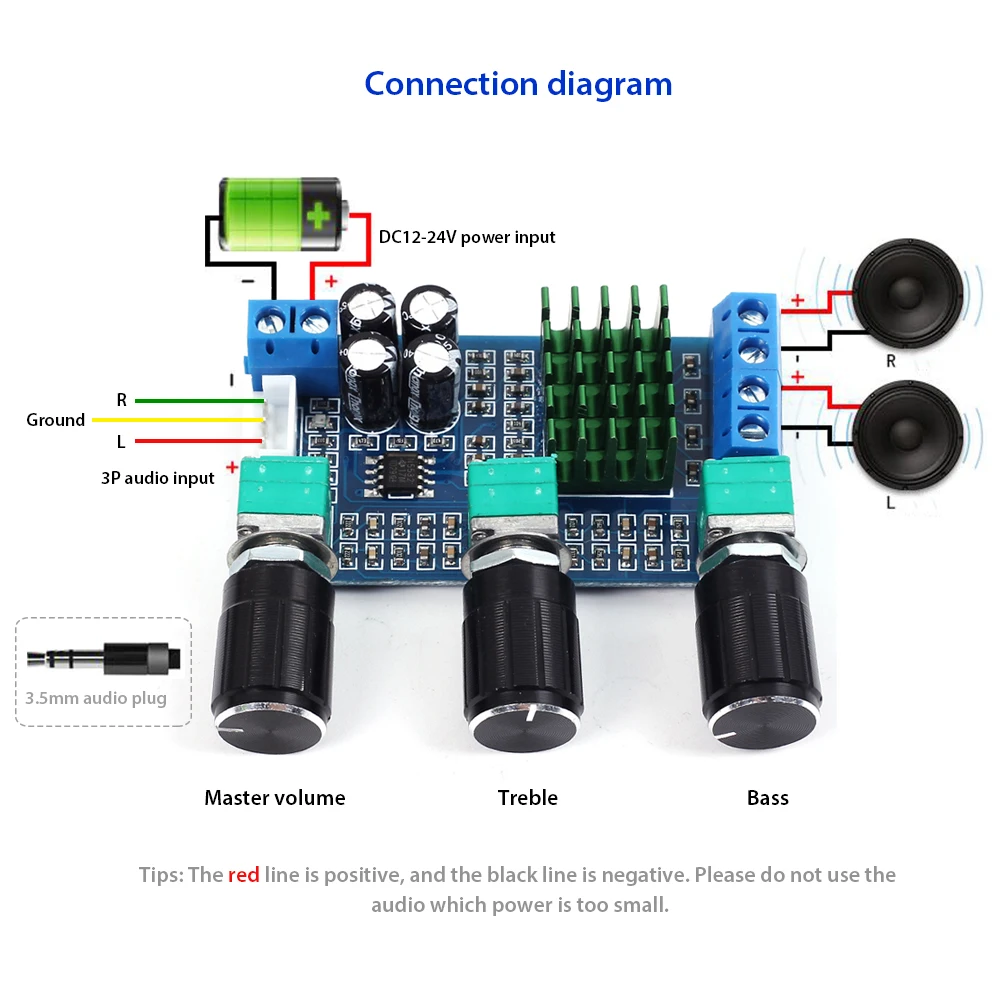

Это плата цифрового усилителя мощности XH-M567, которая встроена в чип TPA3116D2.

2. Параметры:XH-M567

Параметр

Ценность

Модель

XH-M567

Тип чипа

TPA3116D2 * 1

Защита чипа

Перенапряжение, пониженное напряжение, перегрев, обнаружение постоянного тока и короткое замыкание

Выходное напряжение

DC12-24V

Выходная мощность

Макс 2*80 Вт

Энергоэффективность

Более 90%

Номер вокального тракта

Двухканальный

Размер внешнего вида

Около 60*32*14 мм

Вес нетто

Около 40 г

3. Расположение печатной платы:

1>. Перед предустановленным уровнем операционного усилителя.

2>. Чип усилителя TPA3116D2.

3>. Эффективный радиатор

4>. Чип-индуктор

5>. Военный класс PCB

4. Применение:

1>. Подключенный компьютер мобильный телефон2>. Домашний кинотеатр3>. DIY Аудио

==================================================================================================

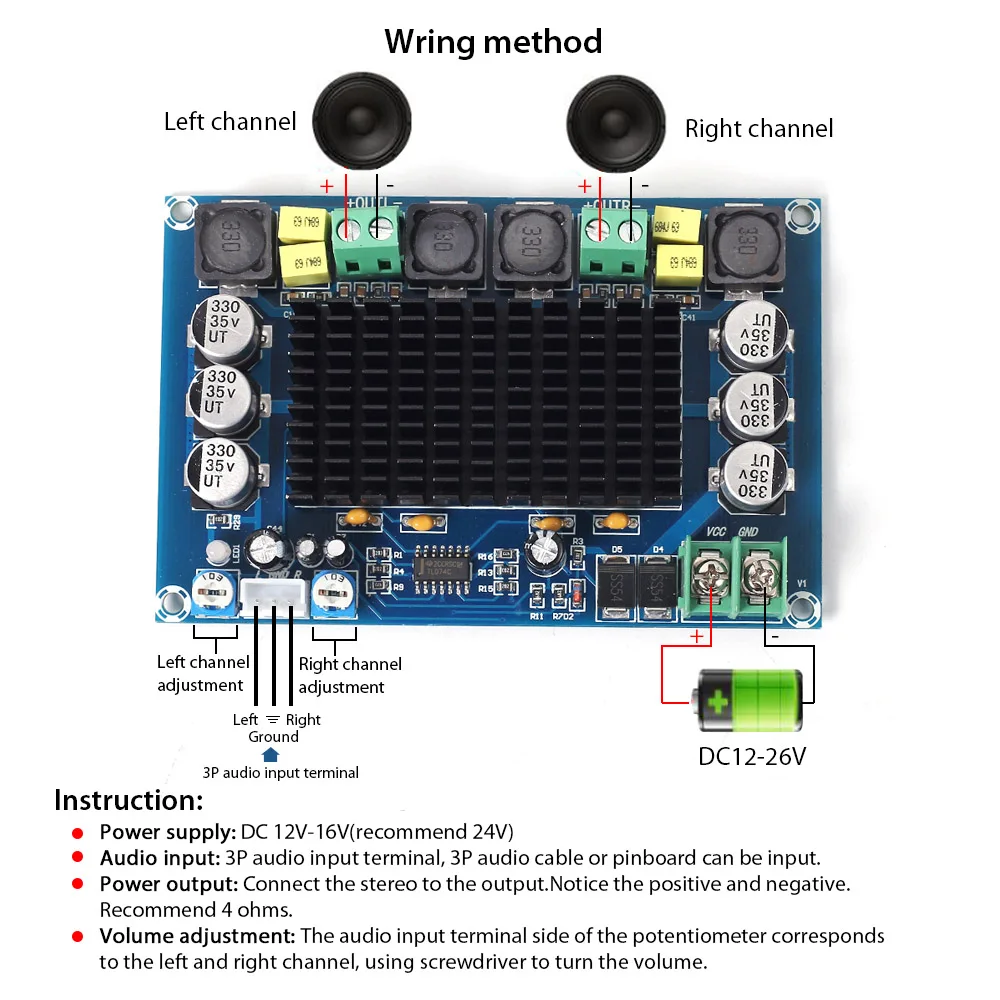

1. Описание:

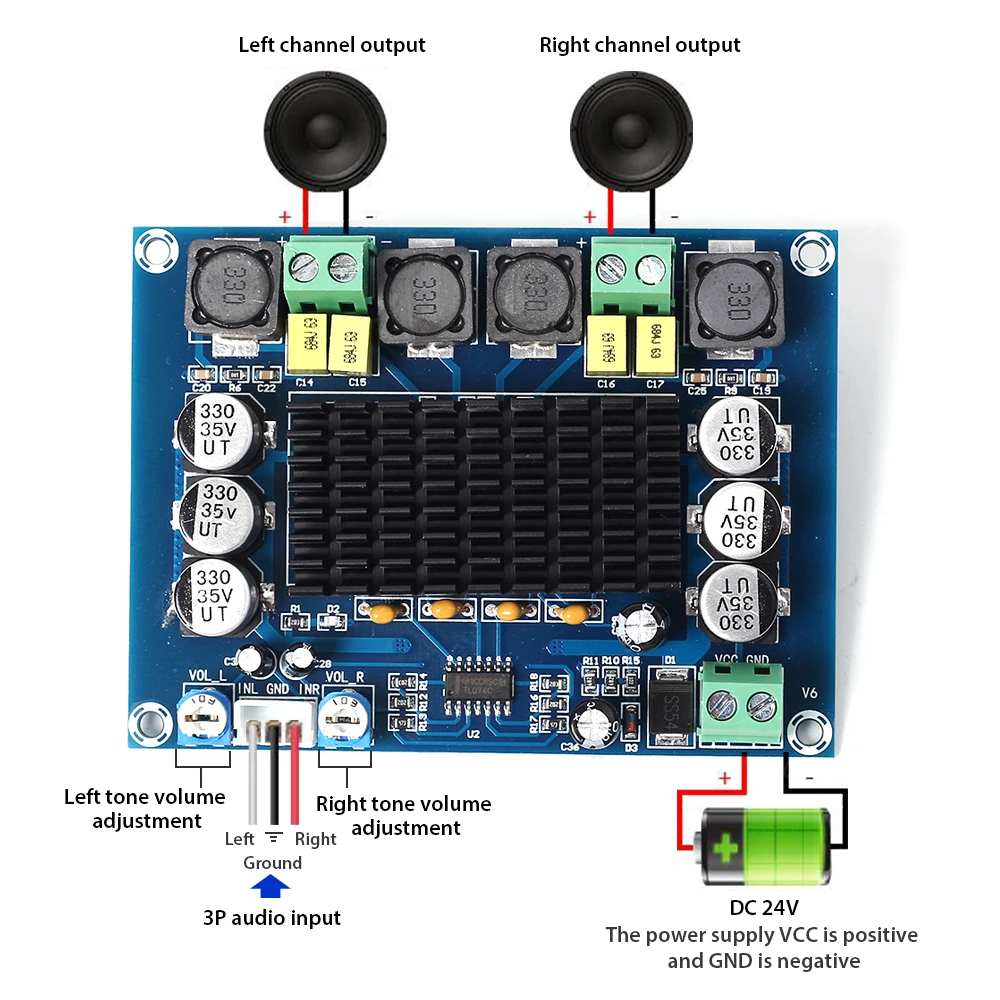

Это плата цифрового усилителя мощности XH-M543, которая встроена в чип TPA3116D2.

2. Параметры:XH--M543

Параметр

Ценность

Модель

XH--M543

Тип чипа

TPA3116D2 * 1

Выходное напряжение

DC12--26V (рекомендуется использовать 24 В)

Выходная мощность

Макс 2*120 Вт

Отношение сигнал-шум

100 дБ

Номер вокального тракта

Двухканальный

Размер внешнего вида

Около 92*68*17 мм

3. Расположение печатной платы:

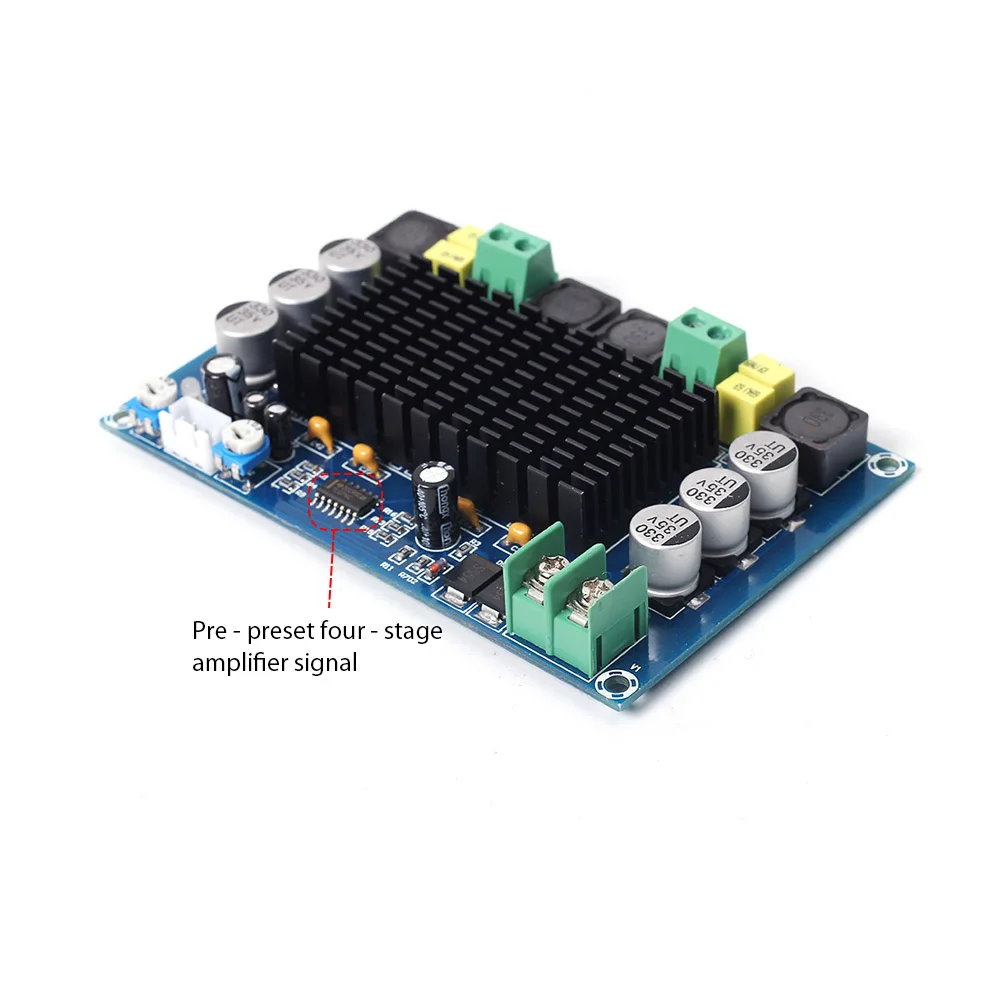

1>. Перед предустановленным уровнем операционного усилителя.

2>. Чип усилителя TPA3116D2.

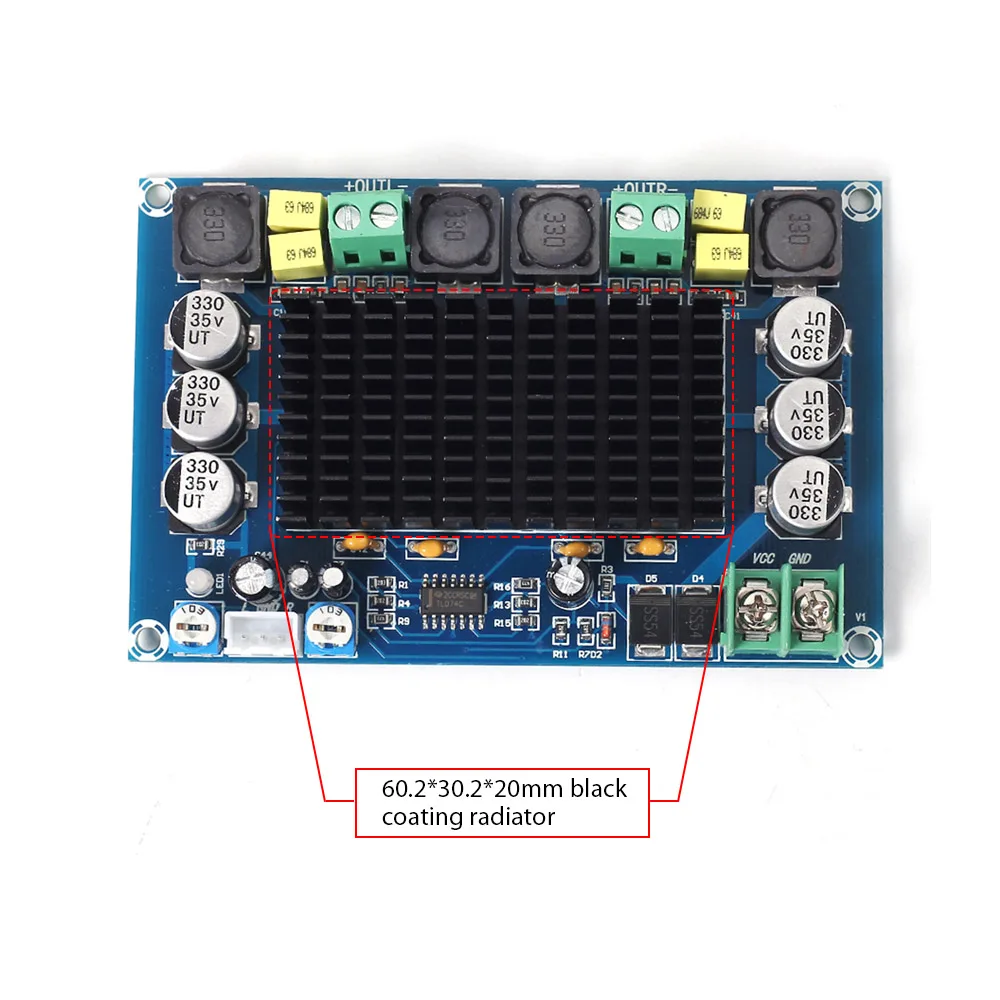

3>. Эффективный радиатор

4>. Чип-индуктор

5>. Военный класс PCB

==================================================================================================

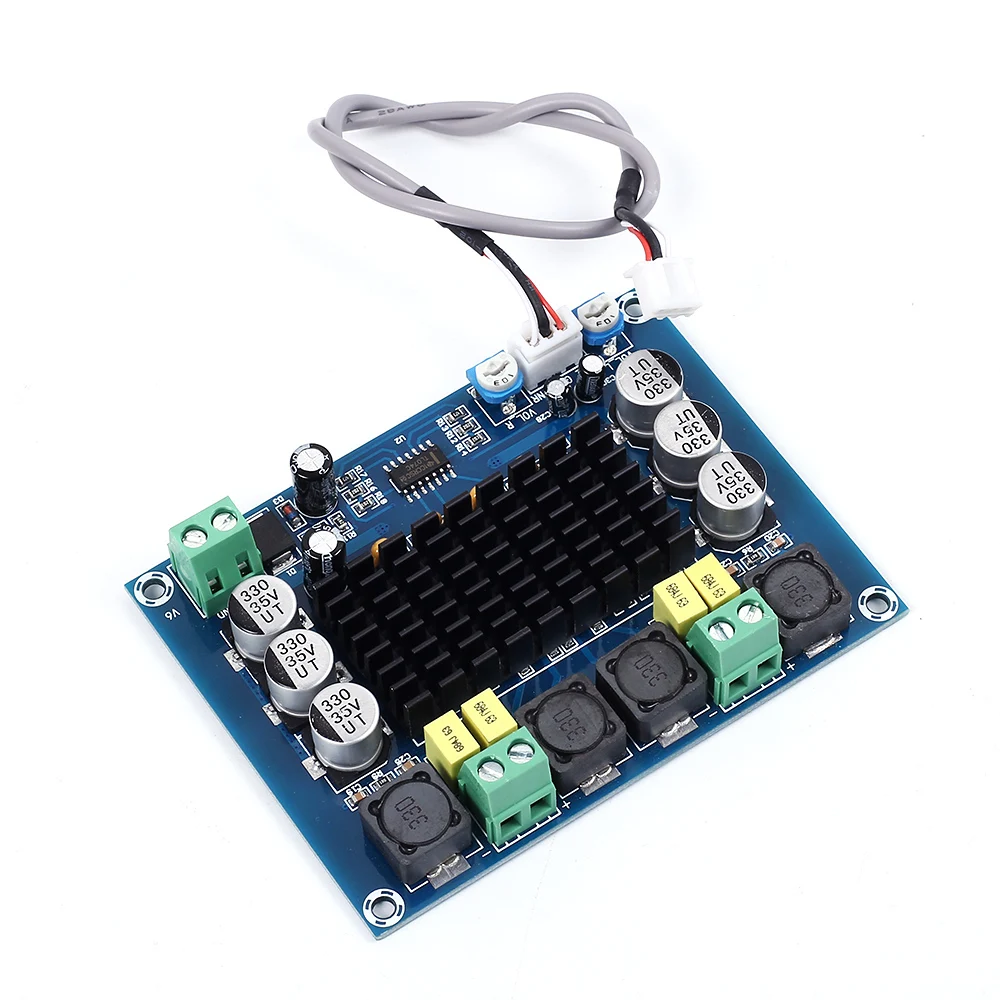

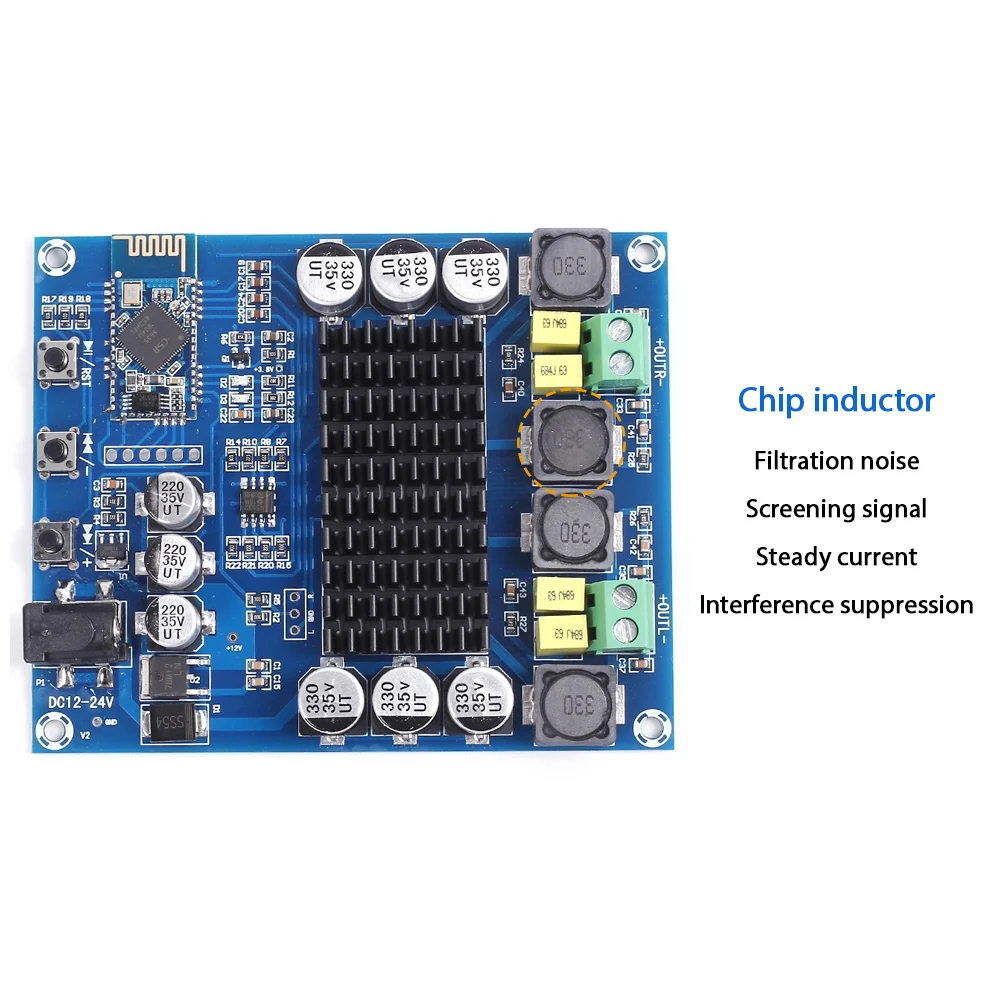

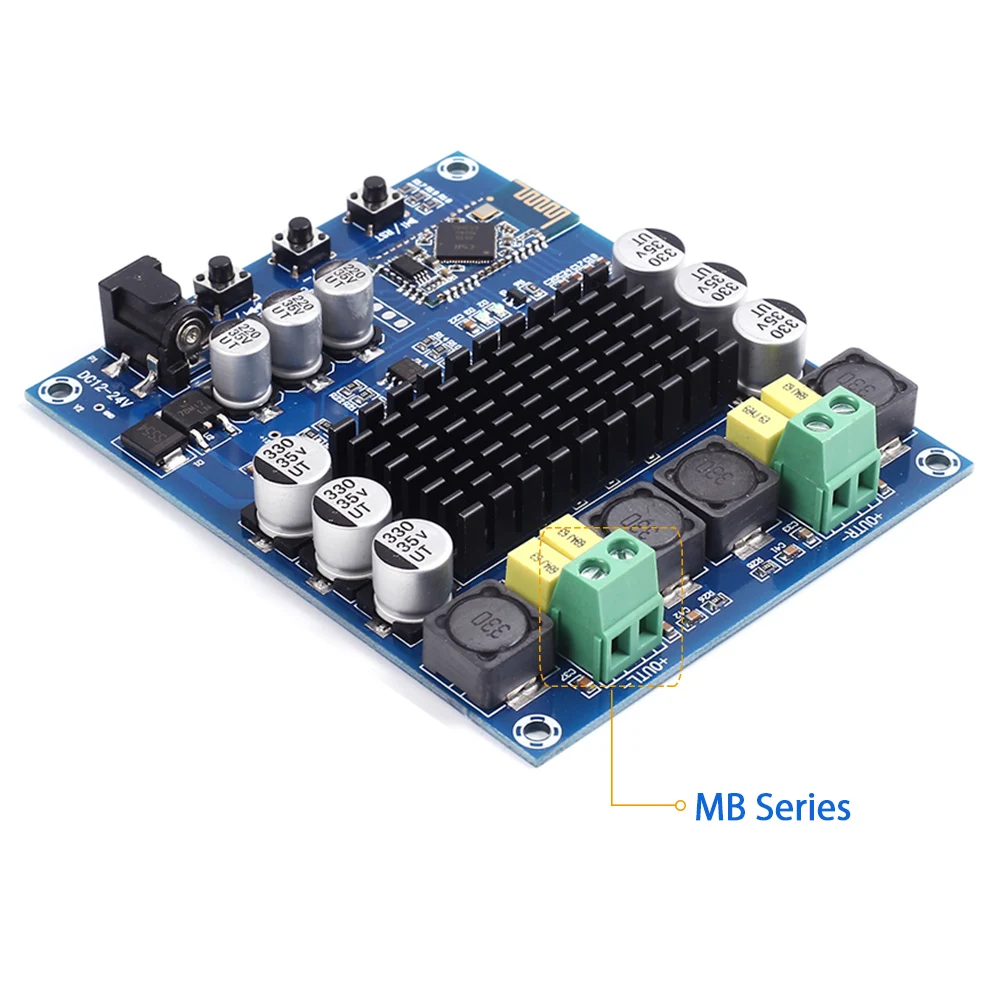

1. Описание:

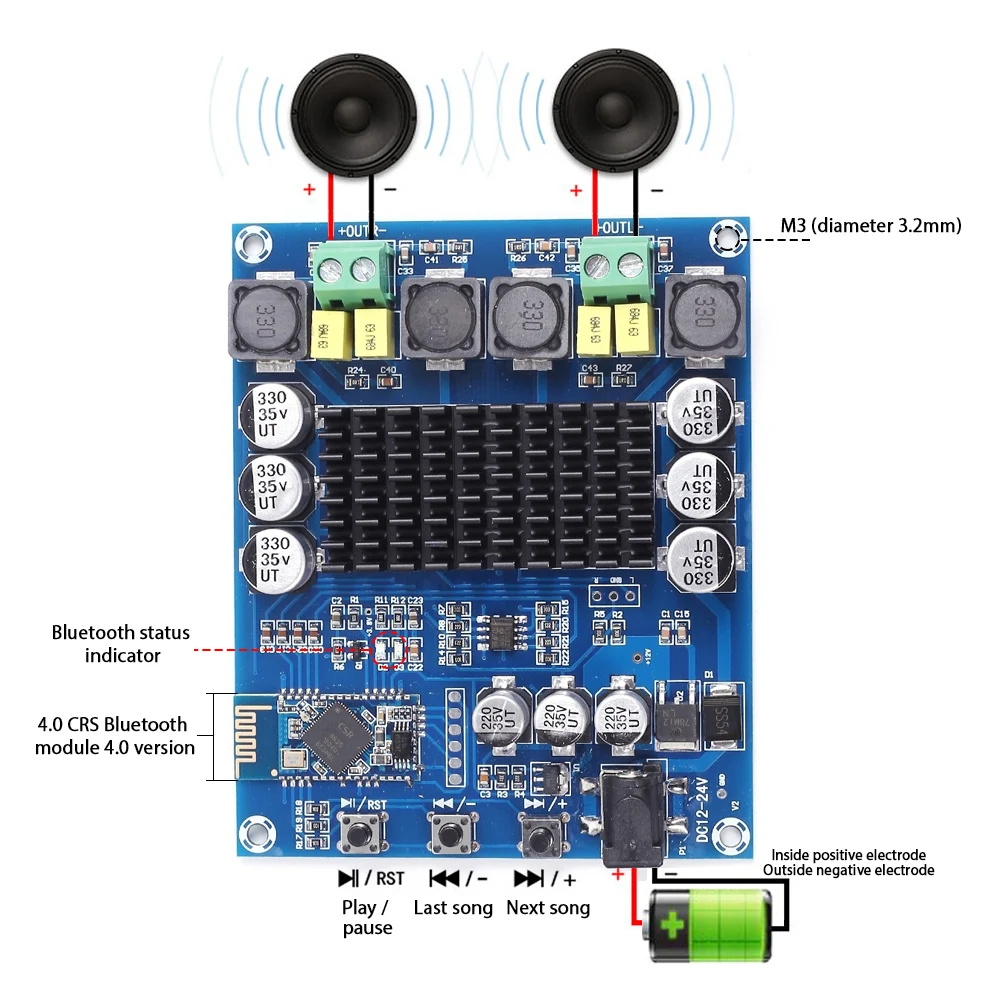

Этот продукт представляет собой встроенный чип TPA3116D2 мощностью 2*120 Вт, канальная плата цифрового усилителя мощности Bluetooth.

2. Параметры:XH-M548

Параметр

Ценность

Чип

TPA3116D2

Напряжение питания

DC12-24V

Выходная мощность

120 Вт * 2

Ток подачи

Более 3а

Коэффициент мощности

Более 90%

Модуль Bluetooth

BTM835/CRS8635 (версия 4,0)

Дальность передачи

Макс 10 м (без помех)

Номер вокального тракта

2 канала (управление высокими басами)

Частота переключения

1,2 МГц

Размер внешнего вида

98*80*18 мм

3. Модели с поддержкой подключения Bluetooth:

Серия AndroidСерия IOSСерия Windows

4. Способ подключения Bluetooth:

Возьмите мобильный телефон в качестве примера:1>. Включите Bluetooth.2>. Откройте «Позвольте всем устройствам вокруг вас обнаружить ваш мобильный телефон».3>. Нажмите на устройство поиска «динамик» для подключения.4>. Индикатор состояния Bluetooth не мигает попеременно, откройте плеер, чтобы слушать музыку.

===============================================================================================

1. Описание:

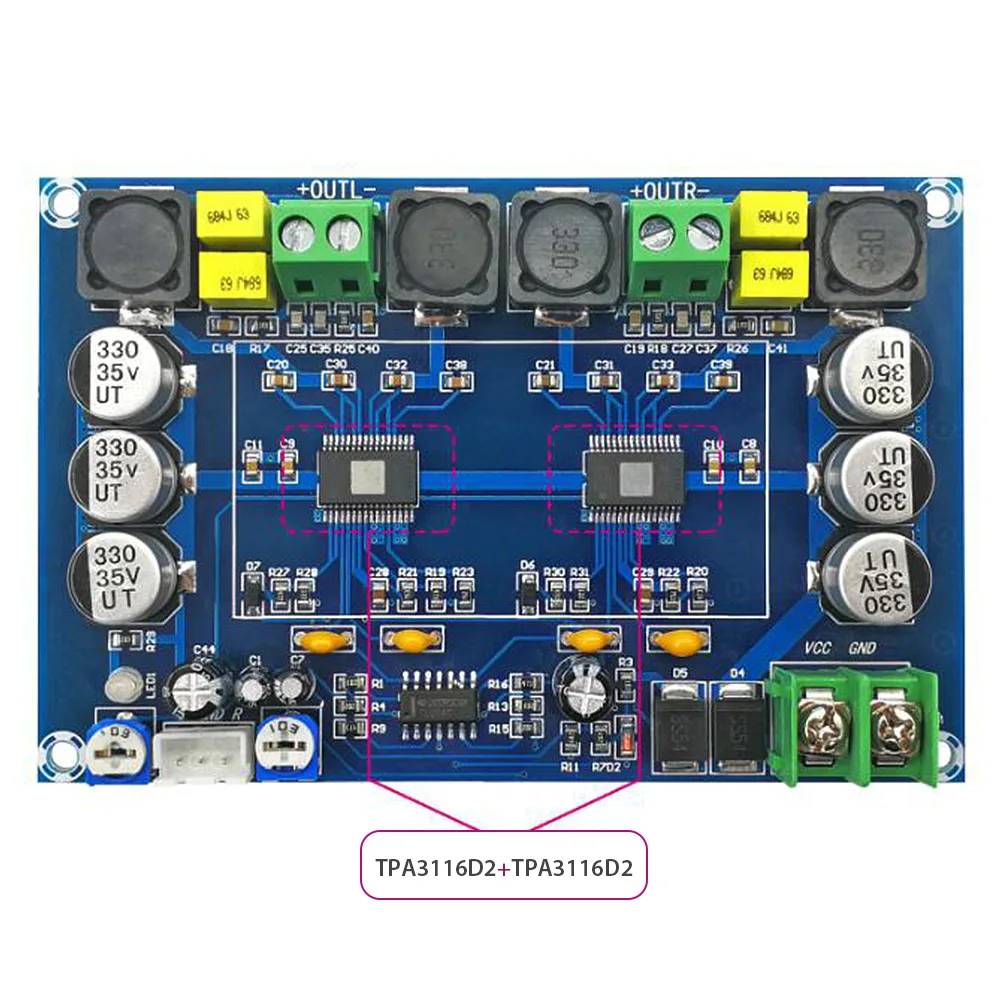

В этой пластине цифрового усилителя используется двойной чип TPA3116D2. Это бортовые рабочие функции. Его выходная мощность может достигать 150 Вт на звуковой канал. Переключатель не имеет звука удара, поддерживает динамики 2-8 Ом.

2. Параметры:XH-M569

Нет.

Параметр

Ценность

1

Наименование товара

Двухканальный усилитель TPA3116D2

2

Модель продукта

XH-M569

3

Ядро чип

Двойной TPA3116D2

4

Напряжение источника питания

DC 12в-26в

5

Номинальная мощность

150 Вт * 2

6

Количество каналов

Левый и правый каналы

7

Сопротивление обода

2 ~ 8 Ом

8

Размер внешнего вида

104*68*17 мм

9

Чистая продукция

Около 85 г

3. Особенности:

1>. Широкий вход напряжения. Максимум 26 В.

2>. Оптимизирована периферийная вспомогательная схема, и переключатель не имеет звука удара.

3>. Принять схему PBTL. Встроенные двойные чипы. Поддержка 2 европейских нагрузок.

4>. Предустановленная транспортировка T074, мощность может достигать 150 Вт на звуковой канал.
