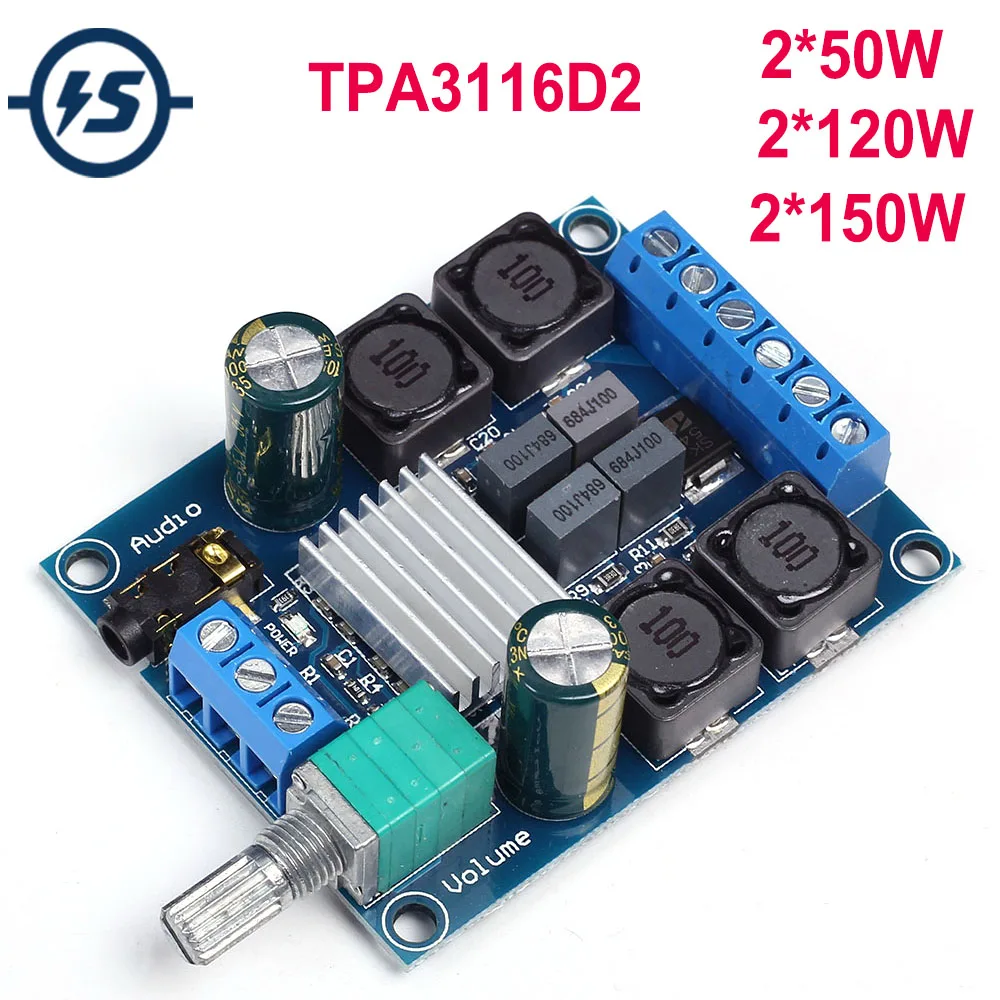

Плата цифрового усилителя мощности TPA3116D2, двухканальный стерео модуль усилителя 2*50 Вт 2*120 Вт 2*150 Вт
e_goto Processors Store - Надежность 96.5%
Более 28126 подписчиков, дата открытия магазина 16.06.2015
- Положительные оценки: 98% (6477)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 96%
Последнее обновление: 27.03.2022
Описание продукта:

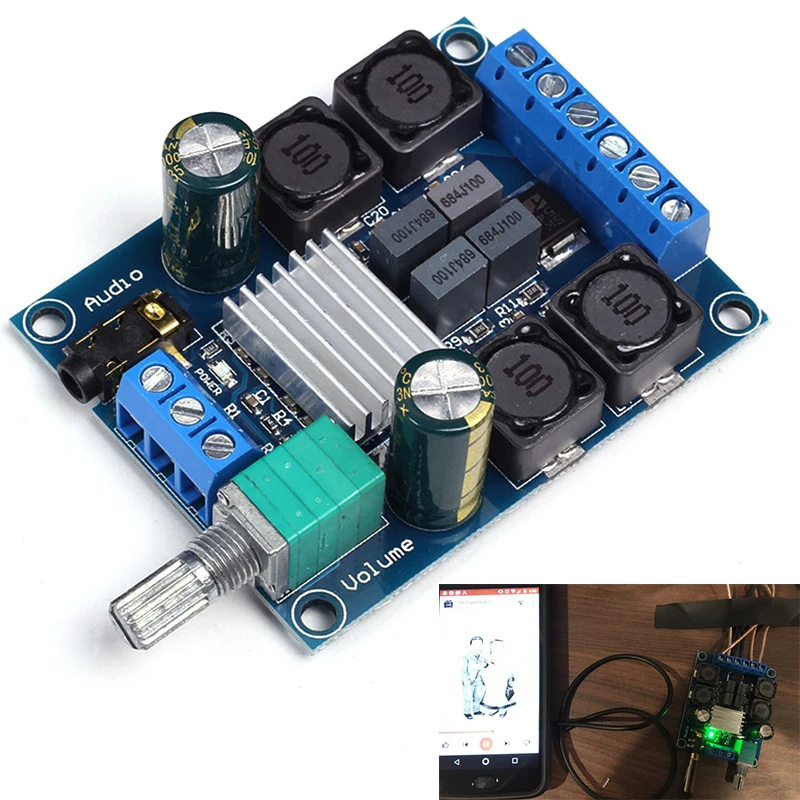

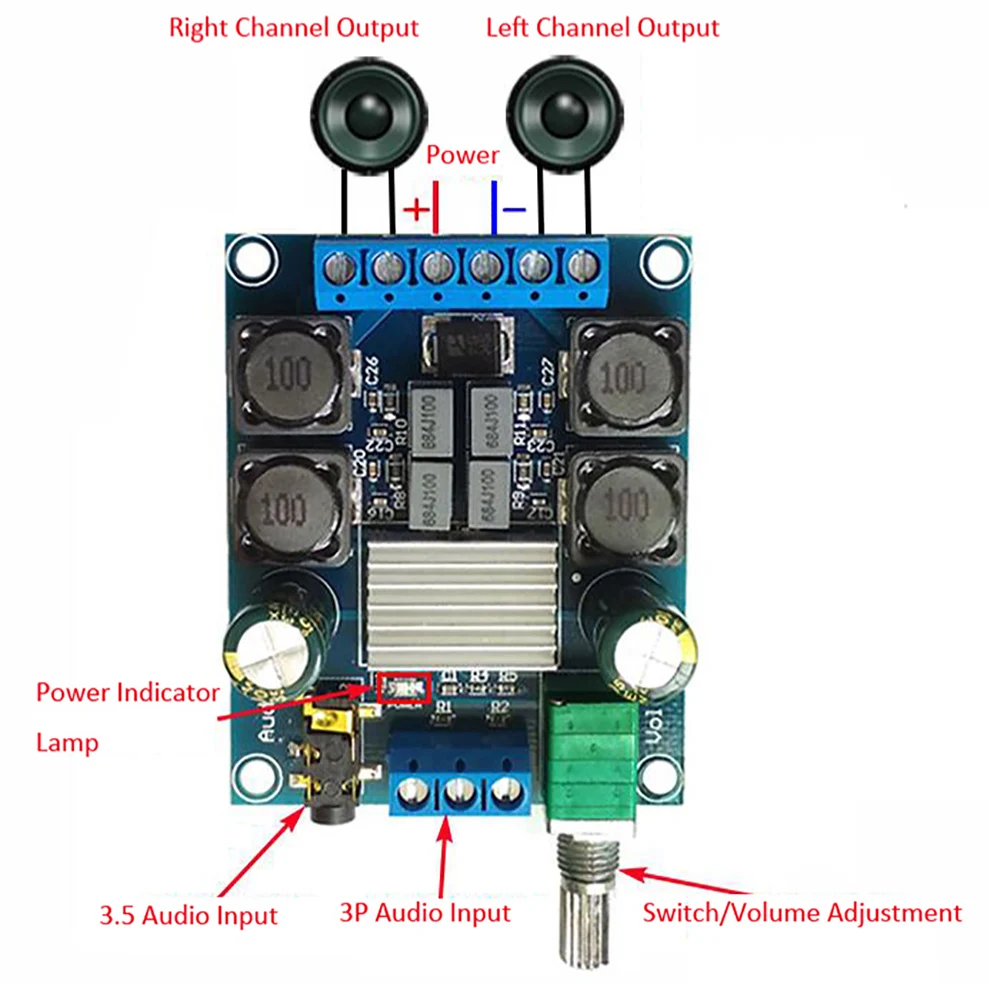

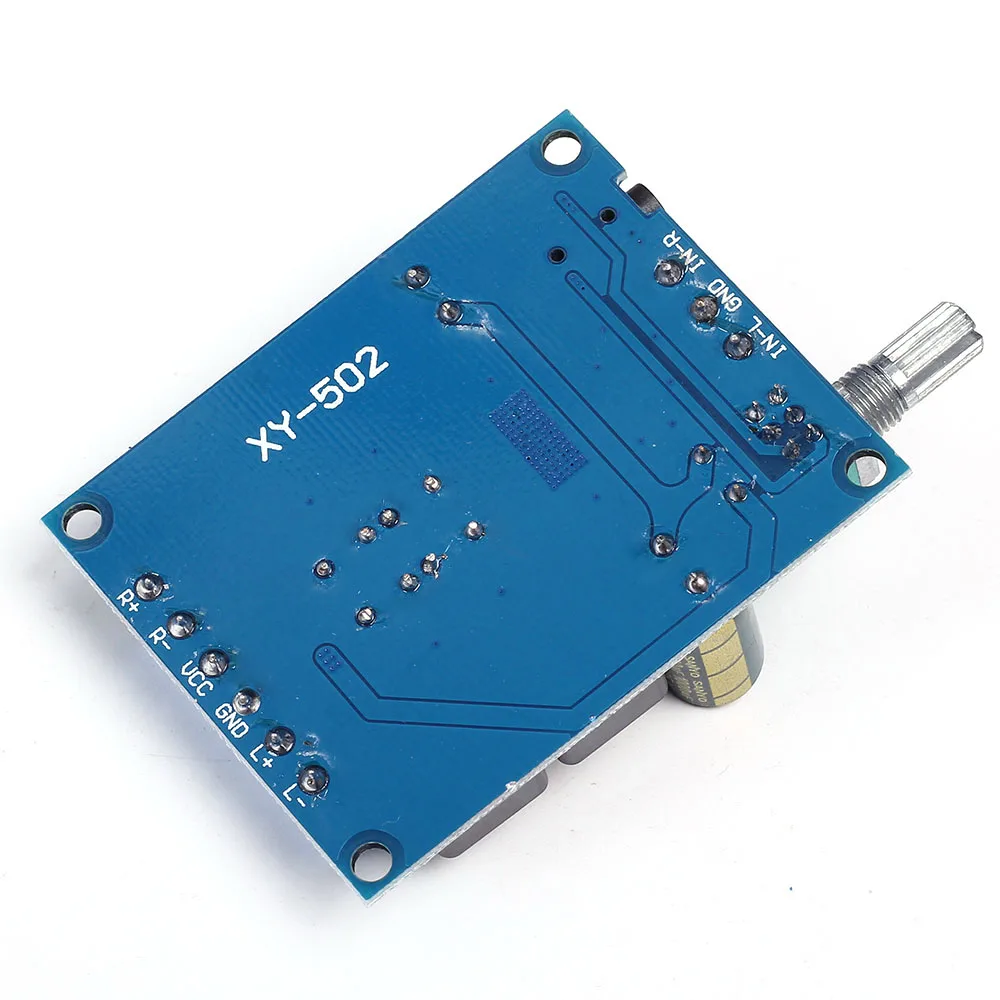

1. Название: двухканальная плата цифрового усилителя 50 Вт * 22. Модель: XY-5023. Напряжение источника питания: 4,5-27 В постоянного тока4. Выходная мощность: 50 Вт * 25. Функция защиты: защита от обратного подключения, защита от перенапряжения, защита от пониженного напряжения; Защита от перегрева, защита от короткого замыкания6. Уровень шума сигнала: 102 дБ7. Канал: двойной трек8. Размер: 63*51*22 мм
Описание продукта:
1. Описание:

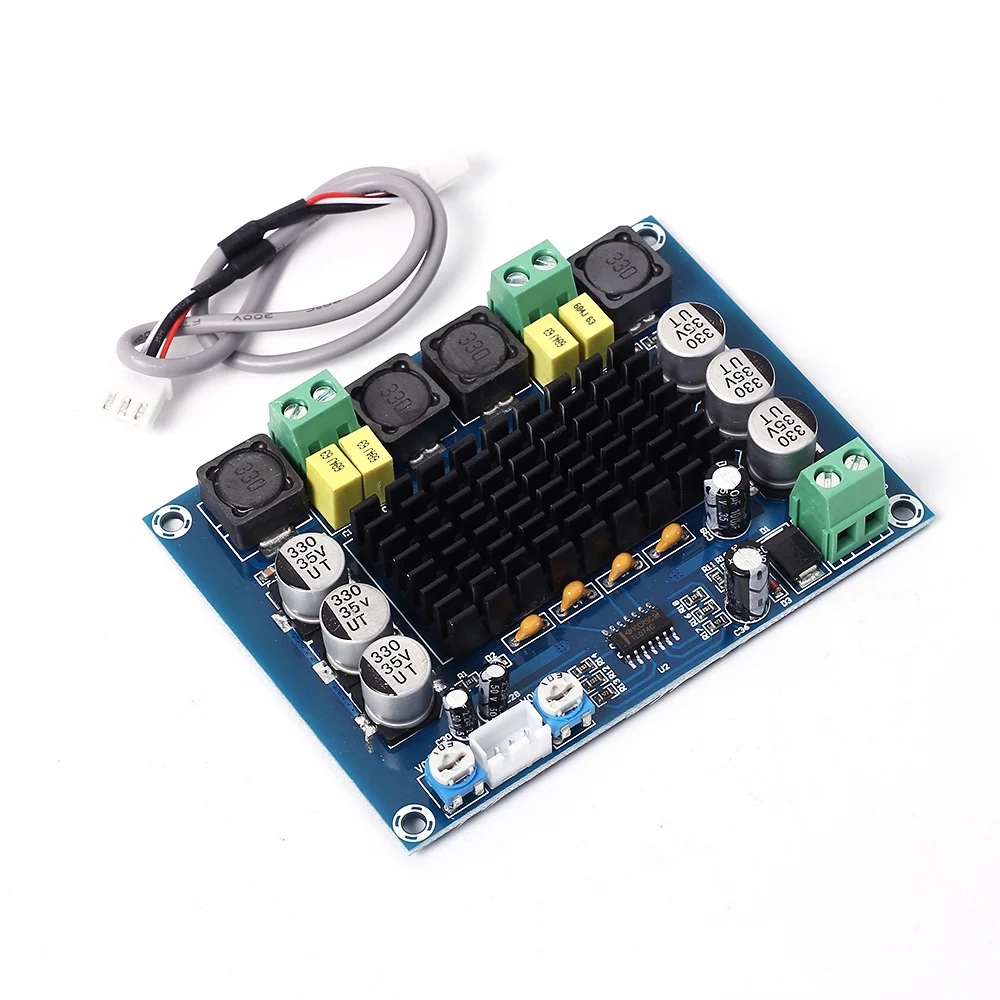

Это плата цифрового усилителя мощности XH-M543, которая встроена в чип TPA3116D2.
2. Параметры:
Параметр
Ценность
Модель
XH--M543
Тип чипа
TPA3116D2 * 1
Выходное напряжение
DC12--26V (рекомендуется использовать 24 В)
Выходная мощность
Макс 2*120 Вт
Отношение сигнал-шум
100 дБ
Номер вокального тракта
Двухканальный
Размер внешнего вида
Около 92*68*17 мм
3. Расположение печатной платы:

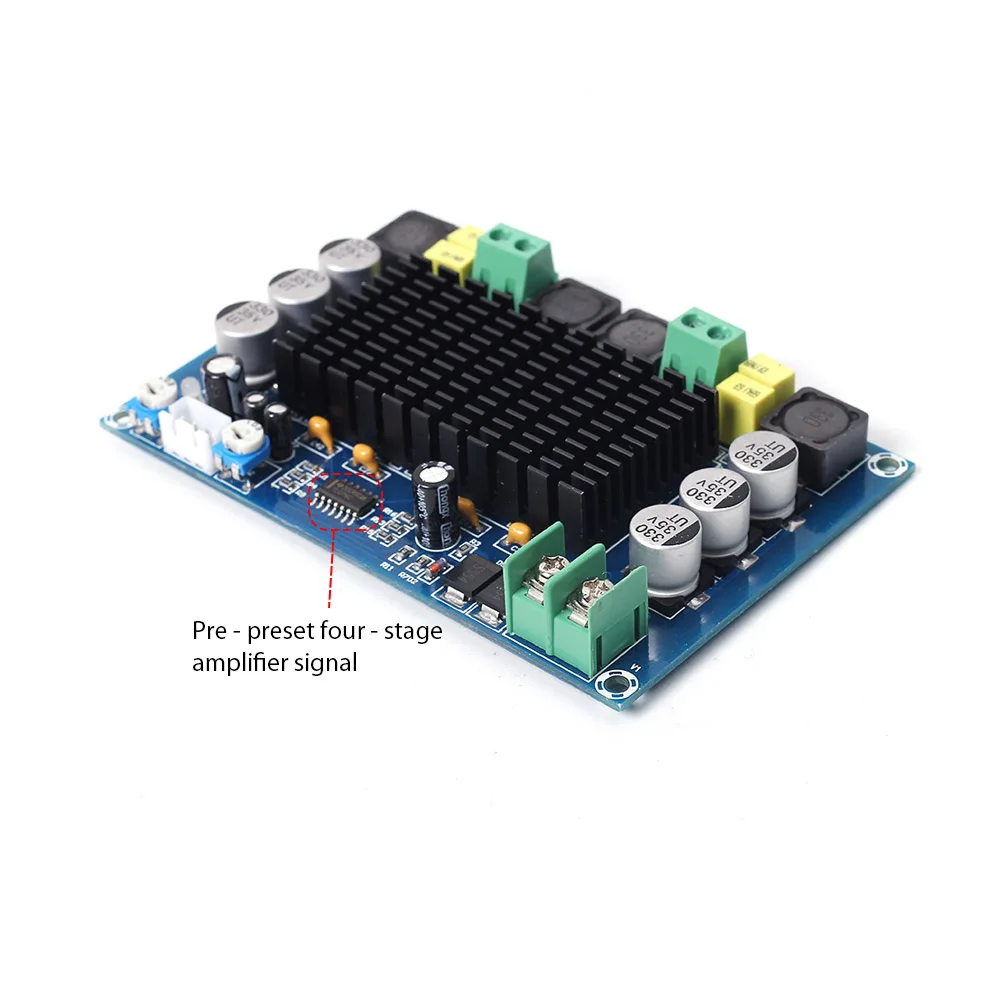

1>. Перед предустановленным уровнем операционного усилителя.
2>. Чип усилителя TPA3116D2.

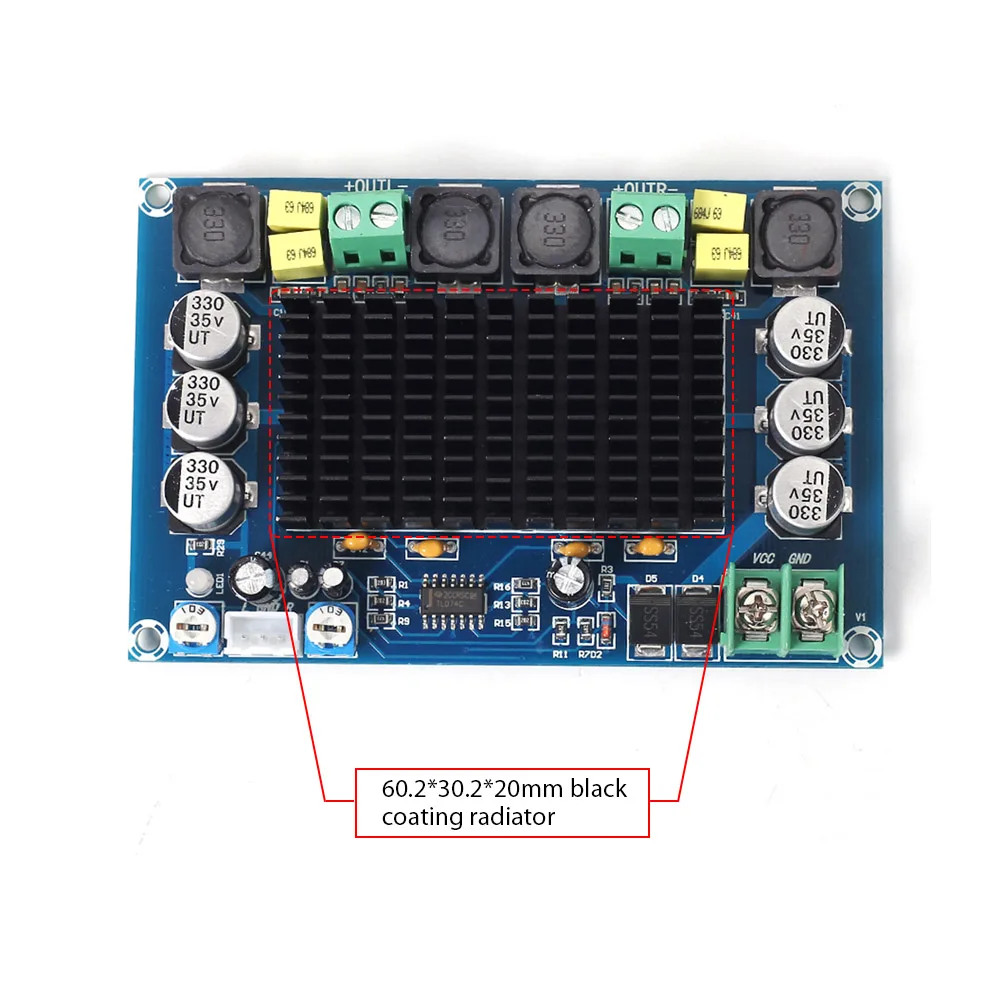

3>. Эффективный радиатор
4>. Чип-индуктор
5>. Военный класс PCB

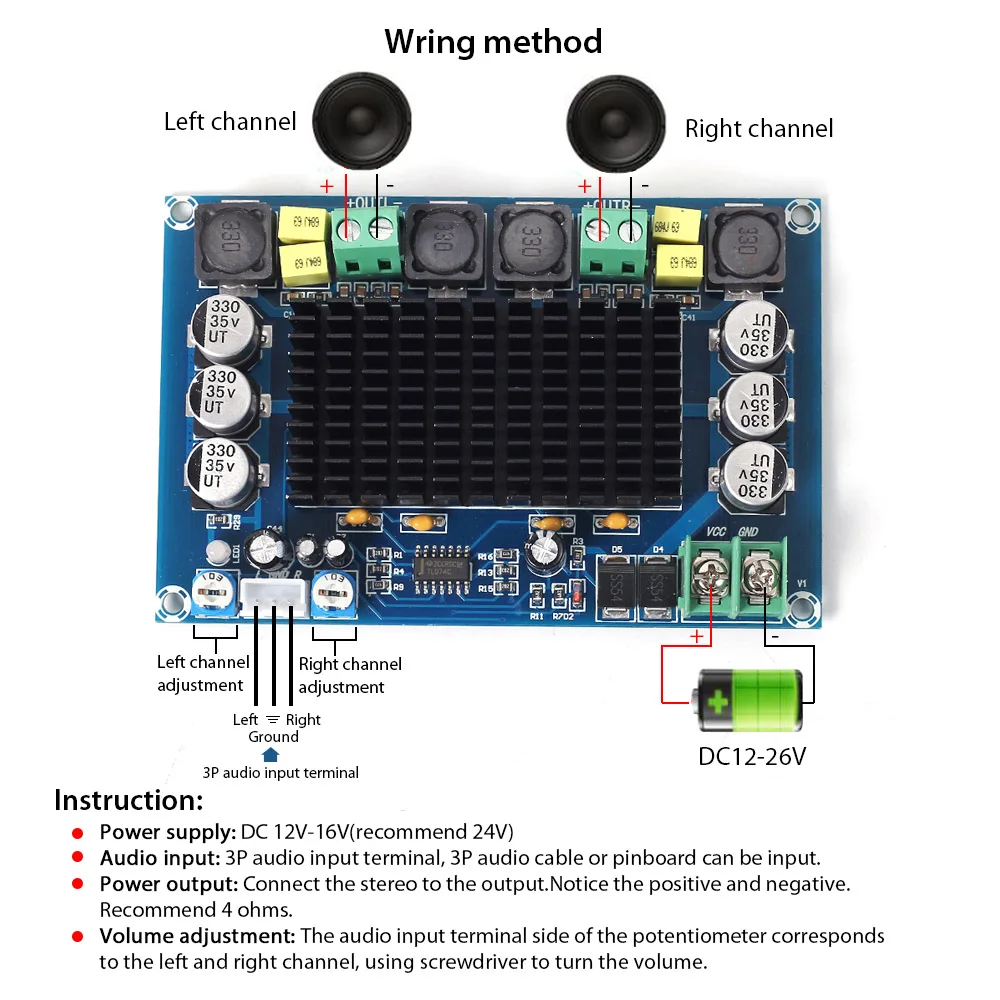

4. Инструкции:

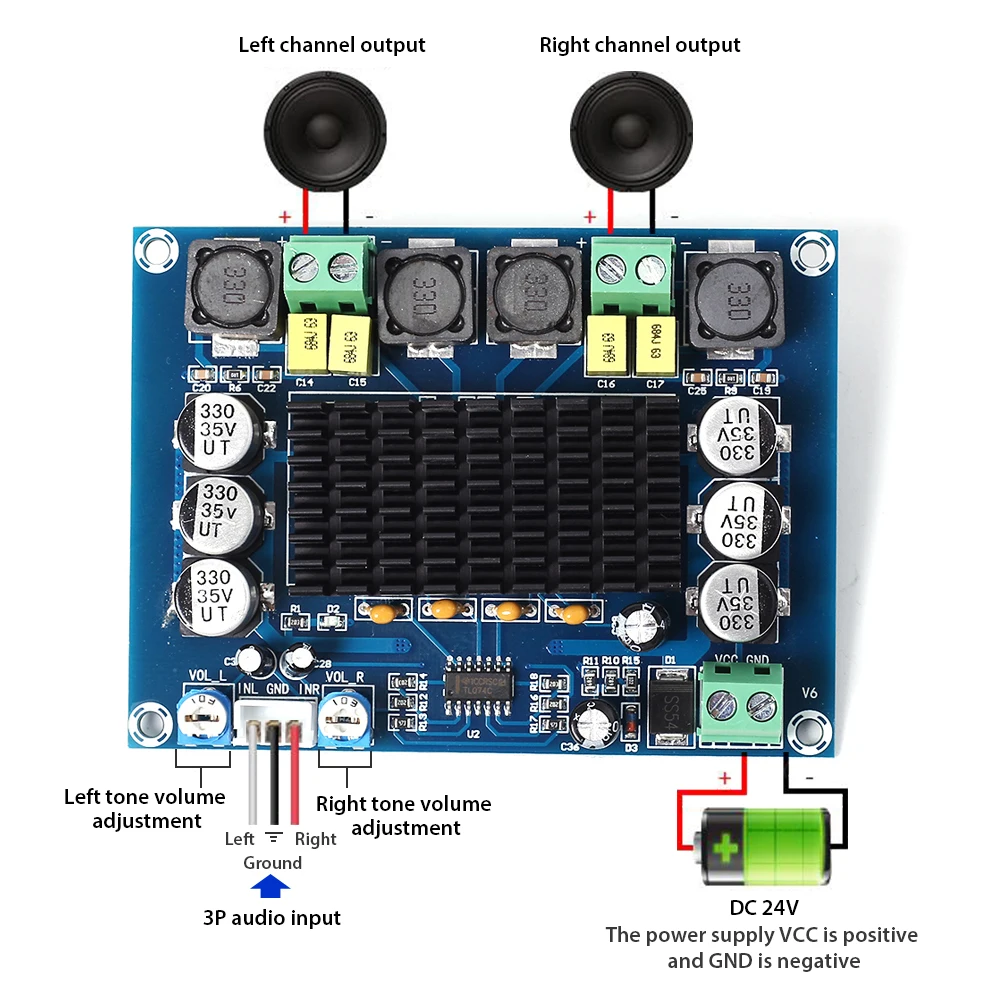

1>. Источник питания: источник питания постоянного тока 12-26 В (рекомендуется использовать 24 В)2>. Аудиовход: небольшой вход 3P и выделенная аудиоклеммная линия около 30 см. Легко использовать.3>. Выходная мощность: Подключите динамик к выходу OUT платы. Обратите внимание на положительные и отрицательные полюса! Рекомендуются динамики 4 Ом4>. Регулировка громкости: потенциометр с обеих сторон клеммы аудиовхода соответствует левому и правому звуковым дорожкам соответственно. Поверните громкость отверткой.
Описание продукта:
1. Описание:

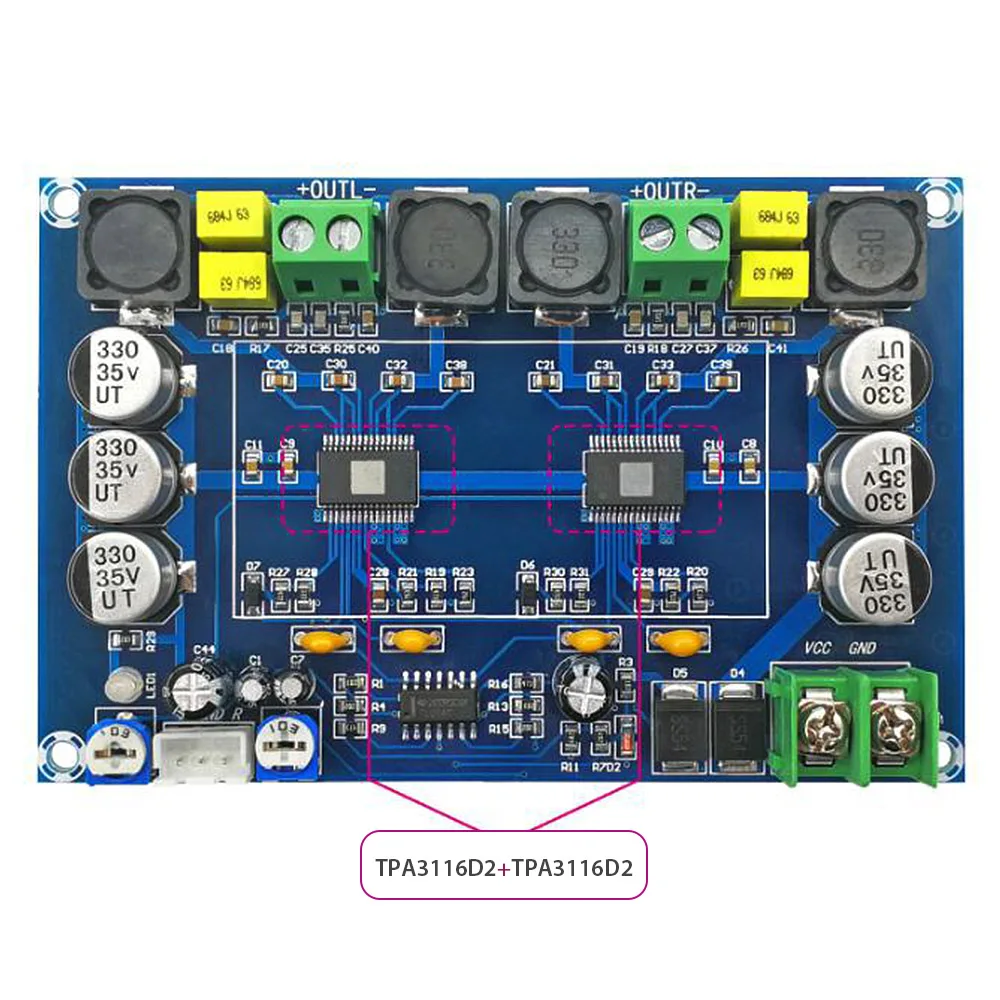

В этой пластине цифрового усилителя используется двойной чип TPA3116D2. Это бортовые рабочие функции. Его выходная мощность может достигать 150 Вт на звуковой канал. Переключатель не имеет звука удара, поддерживает динамики 2-8 Ом.
2. Параметры:
Нет.
Параметр
Ценность
1
Наименование товара
Двухканальный усилитель TPA3116D2
2
Модель продукта
XH-M569
3
Ядро чип
Двойной TPA3116D2
4
Напряжение источника питания
DC 12в-26в
5
Номинальная мощность
150 Вт * 2
6
Количество каналов
Левый и правый каналы
7
Сопротивление обода
2 ~ 8 Ом
8
Размер внешнего вида
104*68*17 мм
9
Чистая продукция
Около 85 г
3. Особенности:
1>. Широкий вход напряжения. Максимум 26 В.
2>. Оптимизирована периферийная вспомогательная схема, и переключатель не имеет звука удара.
3>. Принять схему PBTL. Встроенные двойные чипы. Поддержка 2 европейских нагрузок.
4>. Предустановленная транспортировка T074, мощность может достигать 150 Вт на звуковой канал.
4 посылка тация:

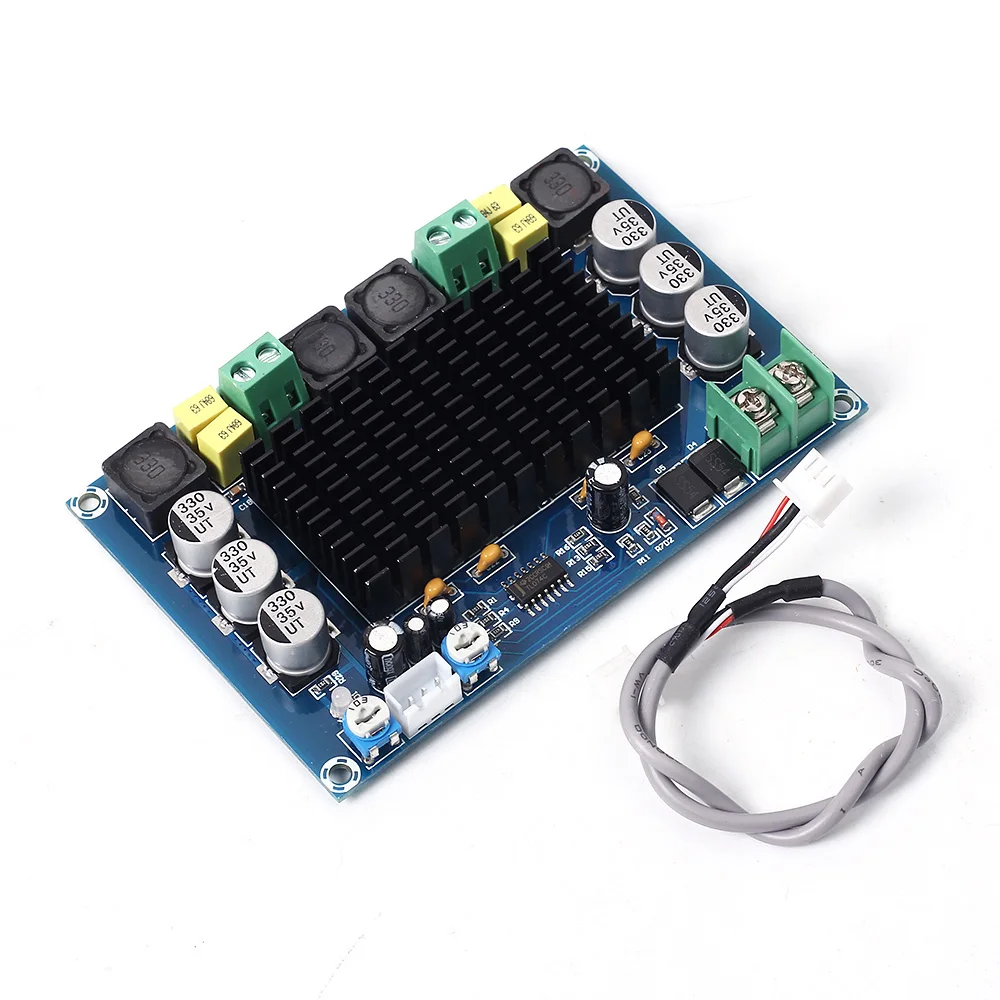

Плата усилителя 1 шт.
Аудиокабель 3P, 1 шт.
-
Output Power50W*2/120W*2/150W * 2
-
Вес логистики0.090
-
Индивидуальное изготовлениеДа
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Мощность рассеиванияnone
-
Название брендаIS
-
Напряжение электропитанияDC 12--26V
-
Номер моделиDigital Amplifier Module
-
ПрименениеAudio Amplification
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Рабочая температура-30~85 celsius
-
Размер логистики - высота (см)10
-
Размер логистики - длина (см)15
-
Размер логистики - ширина (см)12
-
СостояниеНовый
-
ТипЛогические ИС
-
УпаковкаSOP
