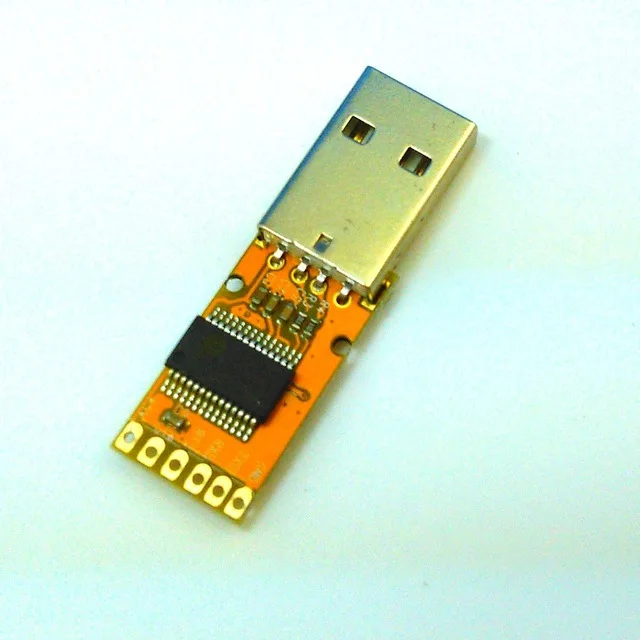

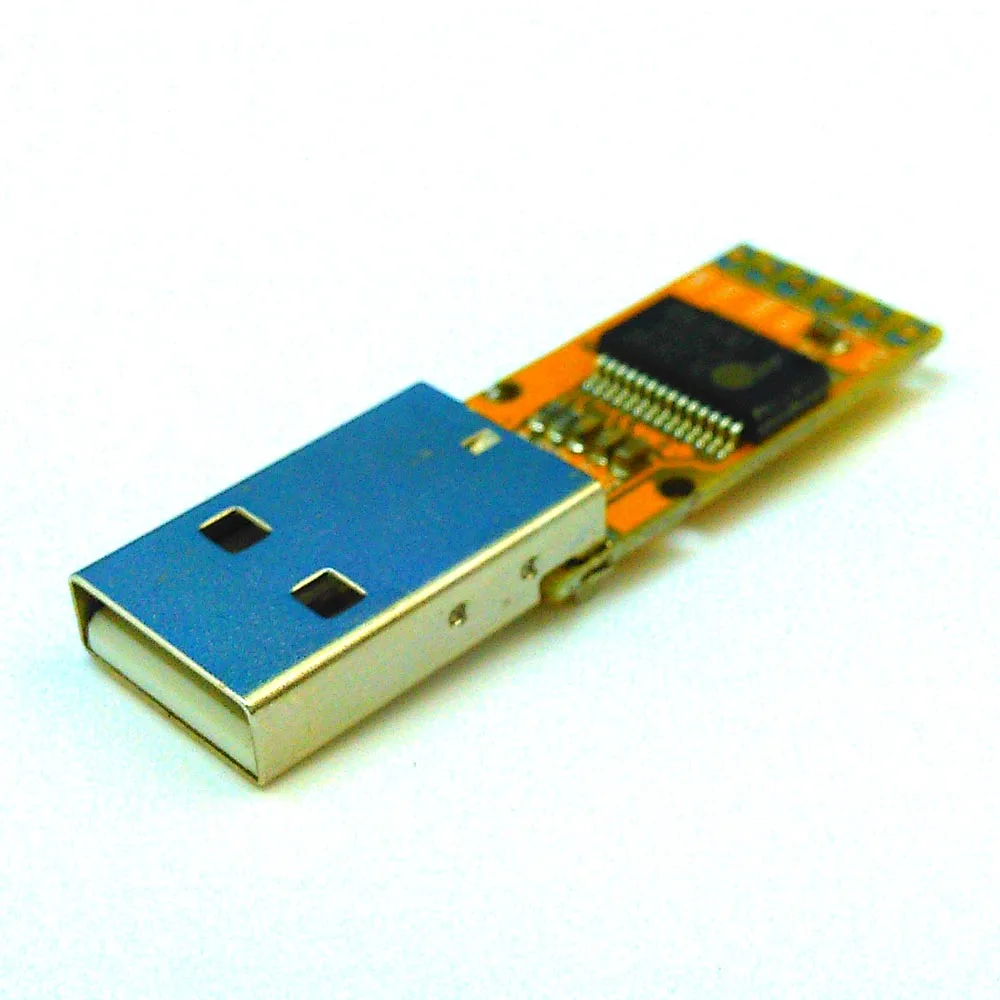

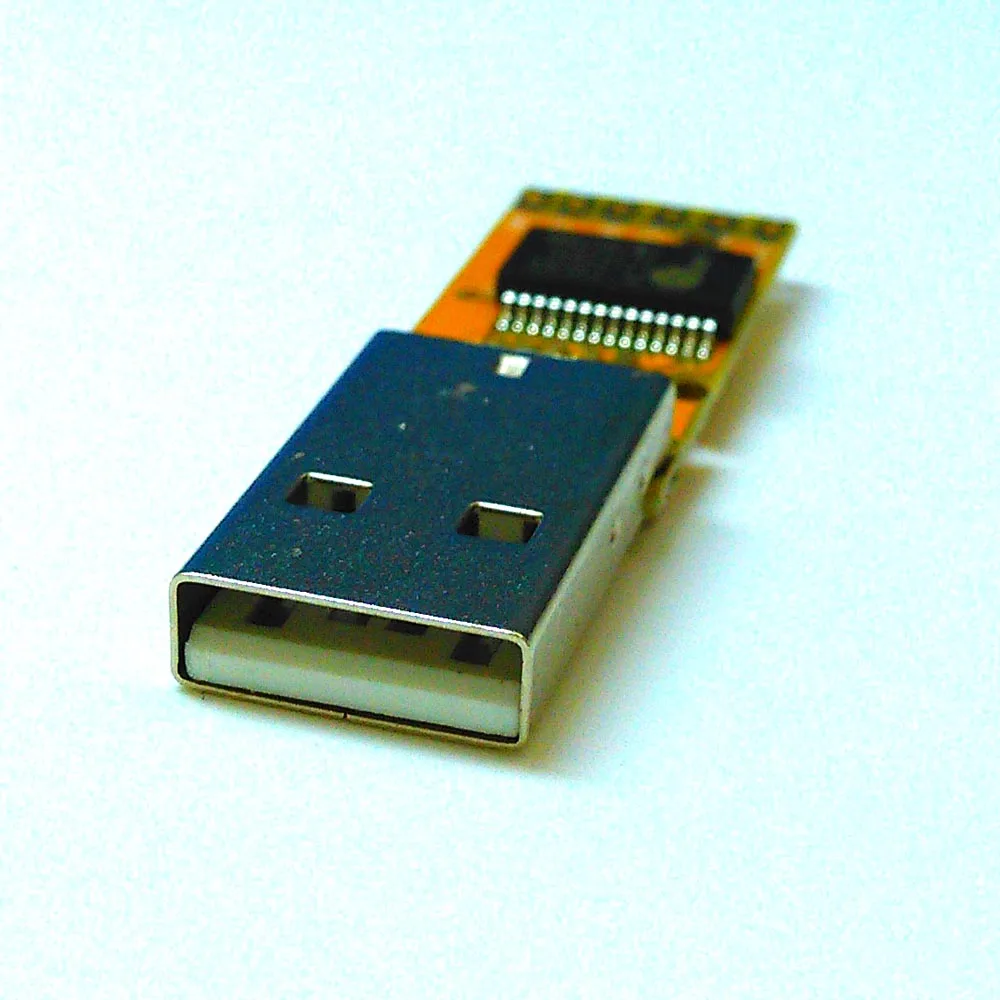

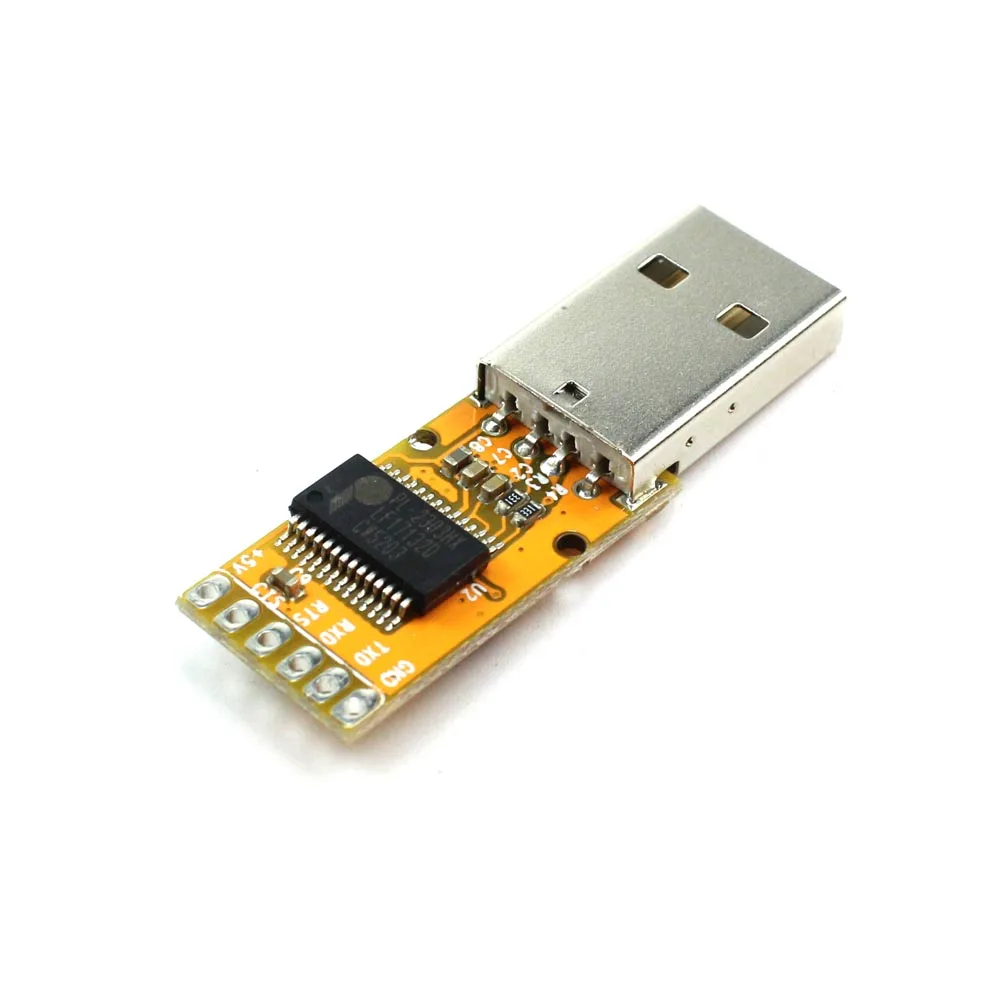

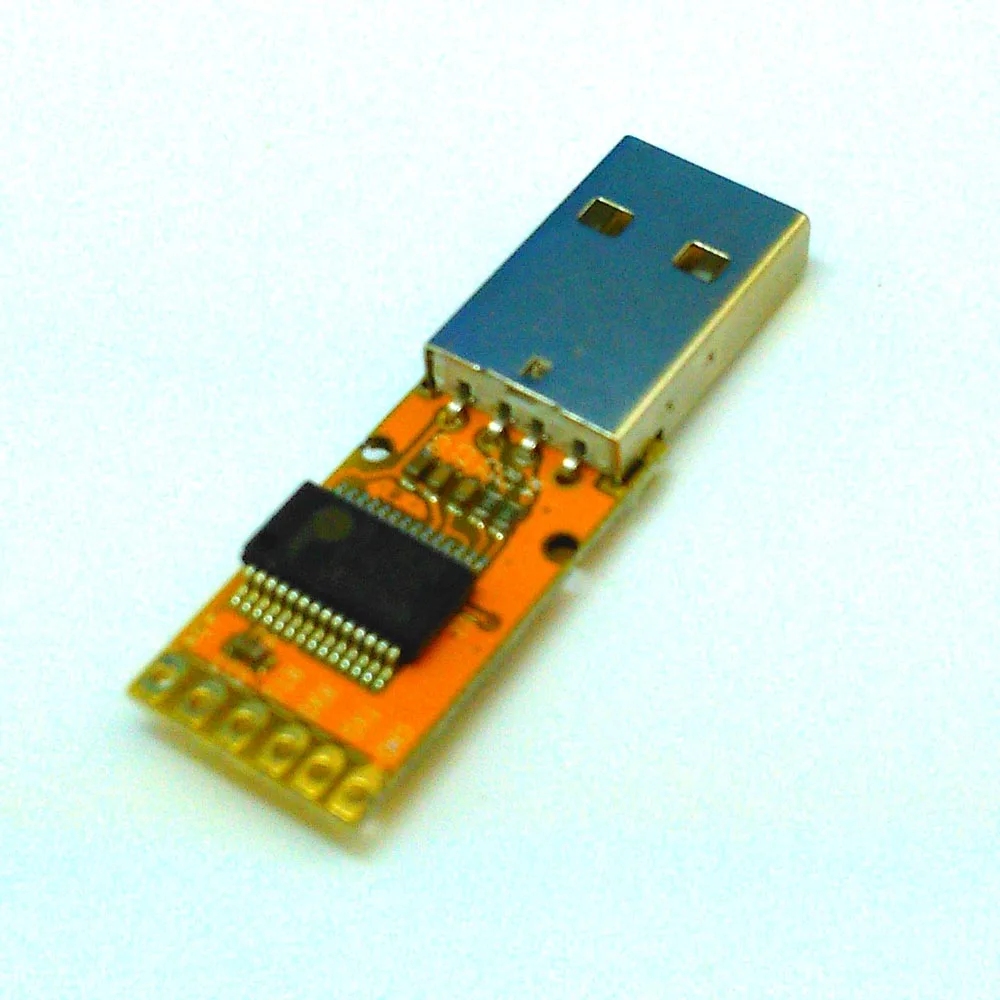

Плата преобразователя последовательного модуля PL2303HXD RS232
PL2303HXD USB Последовательный RS232 адаптер
Стандарт USB2.0, полная скорость 12 м
Поддержка Win 7, 8, 8,1, Windows 10, 32 или 64-бит
Поддержка мобильных ПК Android, планшетных ПК, ноутбуков и т. Д.

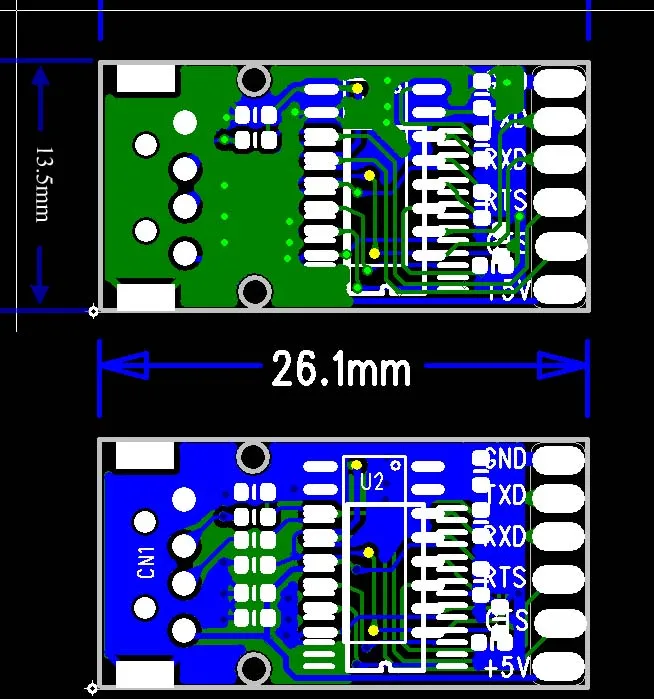

Поддержка TXD, RXD, CTS, RTS, GND, VCC
Автономное питание от USB VDD, дополнительная мощность не требуется
Установка подключаемого последовательного адаптера USB на RS-232 DB9 на Windows
Windows 7 обнаружит и появится мастер установки драйверов, когда usb-кабель подключен, но это также легко (как это необходимо для других операционных систем) чтобы сначала установить драйвер.
Вам нужно загрузить драйвер и распаковать его в любом месте вашего рабочего стола. Как только у вас есть, дважды нажмите на него, чтобы начать установку.
Установка относительно проста и никаких вопросов не задается. Когда это закончится, вы увидите что-то вроде этого:
Теперь продолжайте и подключите адаптер. Вы должны получить всплывающий вид вот так:
Наконец, Windows должна сообщить, что устройство установлено:
В Диспетчере устройств вы должны рассмотреть что-то вроде этого:
О PL2303HXD
Полностью соответствует спецификации USB v2.0 (полная скорость)
On-chip USB1.1 трансивер, 5v-3,3 v регулятор
На чипе 96 МГц тактовый генератор
Поддержка последовательного интерфейса RS232-like
Полнодуплексный передатчик и приемник (TXD и RXD)
Шесть контактов управления модемом (RTS,CTS,DTR,DSR,DCD,RI)
5,6,7 или 8 бит данных
Нечетный, четный, маркировочный, пробел или нет режима четности
Одна, полтора или две Стопорные Биты
Ошибка четности, ошибка кадра и обнаружение последовательного разрыва
Программируемая скорость передачи от 75 бит/с до 12 м бит/с
Внешний контроллер понижения мощности драйвера RS232
Независимый источник питания для последовательного интерфейса
Обширный механизм управления потоком
Регулируемый высокий/Низкий уровень водяного знака
Автоматическое аппаратное оборудование управление потоком с CTS/RTS или DSR/DTR
Автоматический контроль потока программного обеспечения с XON/XOFF
Обнаружение переполнения буфера входящих данных
Конфигурационный двухнаправленный буфер данных 512 байт
256 байтовый исходящий буфер и 256 байтовый входящий буфер или 128 байтовый исходящий буфер и 384 байтовый входящий буфер
Поддерживает удаленное Пробуждение от входных сигналов модема
Четыре контакта общего назначения I/O(GP0,GP1,GP2,GP3) и четыре вспомогательные контакта общего назначения I/O(RI_N, DSR_N, CDC_N и CTS_N)
Встроенная микросхема OTP ROM для конфигурации устройства запуска
Поддержка Windows, Mac OS, Linux и WinCE
PL-2303HX-это недорогой и высокопроизводительный мостовой контроллер USB-to-Serial. PL-2303HX обеспечивает удобное решение для подключения RS-232 полнодуплексного асинхронного последовательного устройства к любому универсальному узлу с поддержкой последовательной шины (USB). PL-2303HX хорошо совместимые драйверы могут имитировать традиционный COM-порт в большинстве операционных систем, что позволяет существующим приложениям на основе COM-порта легко перемещаться и быть готовыми к USB. PL-2303HX разработан исключительно для мобильных и встроенных решений, обеспечивая небольшую площадь, которая может легко вписаться в любые разъемы и портативные устройства. Благодаря очень маленькому энергопотреблению в режиме работы или приостановки PL-2303HX идеально подходит для работы с шиной с большим количеством энергии, оставшейся для подключенных устройств. Гибкие требования к уровню сигнала со стороны последовательного порта RS-232 также позволяют PL-2303HX подключаться напрямую к устройствам 3,3 В ~ 1,8 в. PL-2303HX объединяет встроенный тактовый генератор и OTP ROM для сохранения внешнего кристалла и ПЗУ EEP. Клиенты могут разрабатывать с эффективной стоимостью BOM и компактным размером печатной платы.
Особенности
Полное соответствие спецификации USB v1.1
Встроенный приемопередатчик USB 1,1 и регулятор 5 в-> 3,3 В
Поддерживает последовательный интерфейс RS-232 с программируемой скоростью передачи данных от 75 бит/с до 12 Мбит/с (Rev D)
Поддерживает интерфейс RS422/RS485 (Rev D)
Интегрирует Встроенный генератор часов (Rev D)
Встроенная ПЗУ OTP (одноразовое программирование) для конфигурации устройства запуска, например, строка продукта и строка серийного номера (Rev D)
Обширный механизм управления потоком, такой как регулируемый высокий/Низкий уровень водяных знаков, автоматическое аппаратное оборудование или программный контроль потока и обнаружение переполнения буфера входящих данных
Настраиваемый исходящий буфер 256 байт и входящий буфер 256 байт; Или исходящий буфер 128 байт и входящий буфер 384 байт
Поддерживает удаленное Пробуждение от входных сигналов модема
Поддерживает до 8 контактов GPIO (Rev D) - 4 контакта общего назначения I/O и 4 Вспомогательные контакты общего назначения I/O
Посылка: SSOP28 / QFN32
Программа установки драйвера Windows
(Для версий PL2303 HXA, XA, HXD, EA, RA, SA, TA, TB)
Версия установки и дата сборки: 1.14.0 (2016-08-02)
Windows Vista/7/8/8.1/10 (32 и 64-бит) WDF WHQL драйвер: v3.8.1.3 (07/05/2016)
-Сертифицированный драйвер WHQL для Windows 10 (версии TH1 1507, TH2 1511, RS1 1607)
-Сертифицированный драйвер WHQL для Windows Server 2016
-Сертифицированный драйвер WHQL для Windows Vista, 7, 8, 8,1
-Отчет о сертификации Windows
-Совместимость с Windows Server2008, 2008R2, 2012, 2012R2
-Автозагрузка драйвера через обновление Windows (Windows 7, 8, 8,1, 10, Server 2016)
Windows XP (32 и 64-бит) WDM WHQL драйвер: v2.1.51.238 (10/22/2013)
-Сертифицированный драйвер WHQL для Windows XP
-Отчет о сертификации Windows
-Совместимость с Windows 2000SP4 и Server2003
-Поддержка языков установки: английский (по умолчанию), китайский (традиционный и упрощенный), японский
-Только для плодовитых USB VID_067B и PID_2303 и PID_2304
-Включает отчет о сертификации, руководство пользователя, примечания по выпуску драйвера и инструмент CheckChipVersion
-Установщик поддерживает бесшумную установку (Добавьте Параметр «/s» при работе программы)
Примечание:
Windows 8/8.1/10 не поддерживаются в версиях чипов EOL PL-2303HXA и PL-2303X.
Запустите программу CheckChipVersion PL2303 в Windows XP/Vista/7, чтобы проверить версию чипа.
Техническая поддержка драйверов Windows XP, 2000, 98 и Windows ME прекращена.
Рекомендуется использовать чип PL-2303HXD (HX Rev D) или PL2303TA
PL2303 Android USB Host API SDK v1.0.0.13b
Требования:
-------
-USB-устройство с чипом контроллера PL2303HXD, PL2303EA, PL2303RA
Примечание: PL2303HXA и PL2303XA не поддерживаются (Прекращенные продукты)
-Устройство на базе Android (планшет/телефоны) с поддержкой USB-режима хоста
-Версии ОС Android 3,2 и выше
Пакет SDK включает следующее:
-------------------------------------
1. PL2303 тестовое программное обеспечение для Android App (поддерживает Android 5,0)
-Один порт (pl2303hxdsimpletest))
-Статус модема/Управление потоком (pl2303hxdmodemstaus))
-GPIO Control (pl2303gpiactivity))
-Многопортовый (pluartmultisimpletest))
2. Руководство пользователя PL2303 для демо-приложений Android
3. Исходный код для Android PL2303
4. Библиотека драйверов PL2303 Android Java (поддерживает Android 5,0)
5. Справочные документы для разработки приложений на Android PL2303
6. Список совместимых (проверенных) хост-устройств PL2303 Android USB
Также загрузите приложение для Android из магазина GooglePlay: Prolific PL2303 USB-UART
