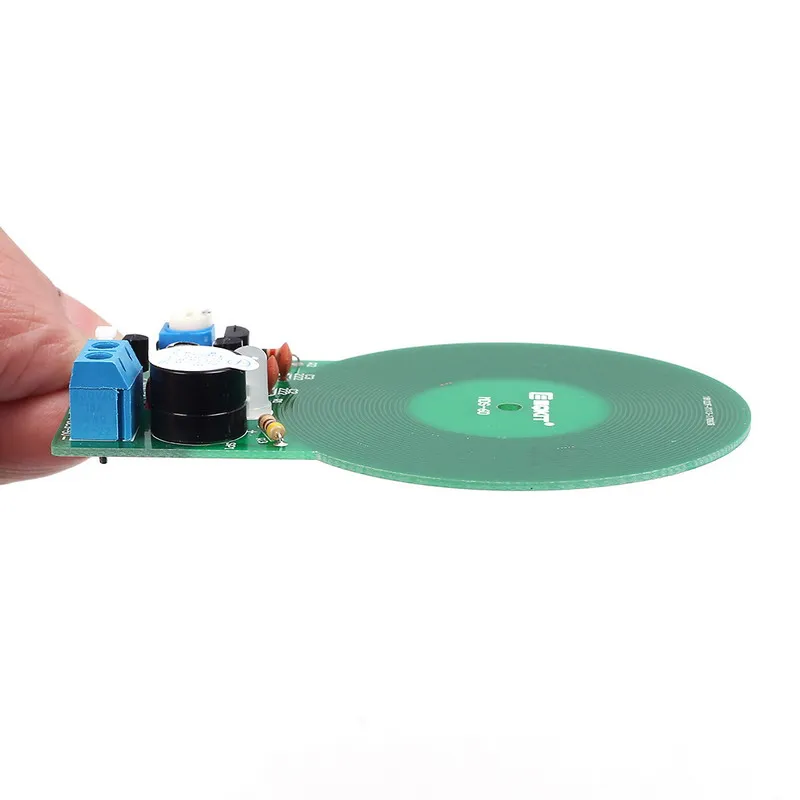

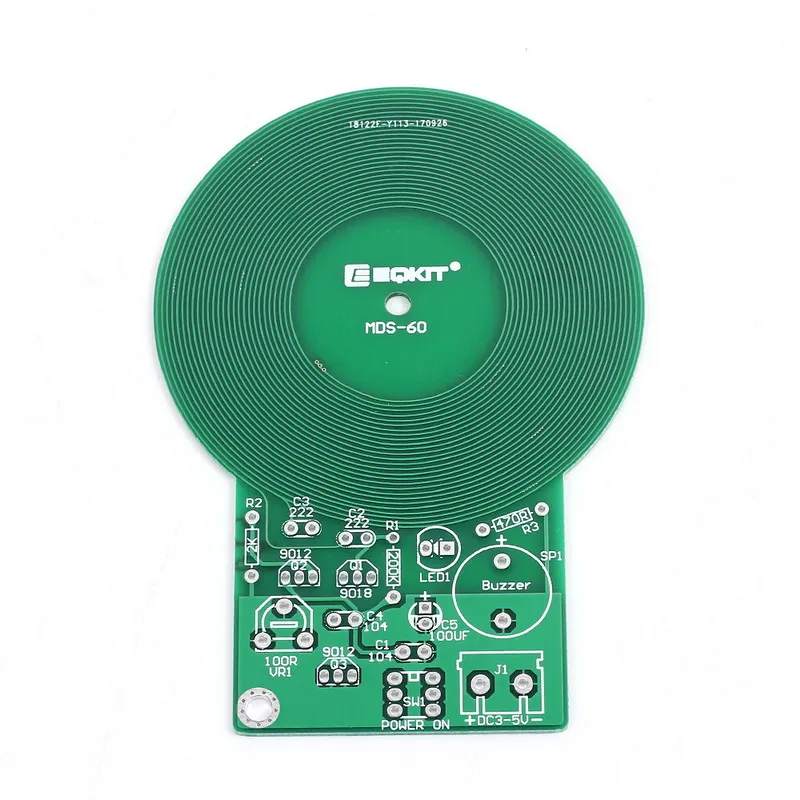

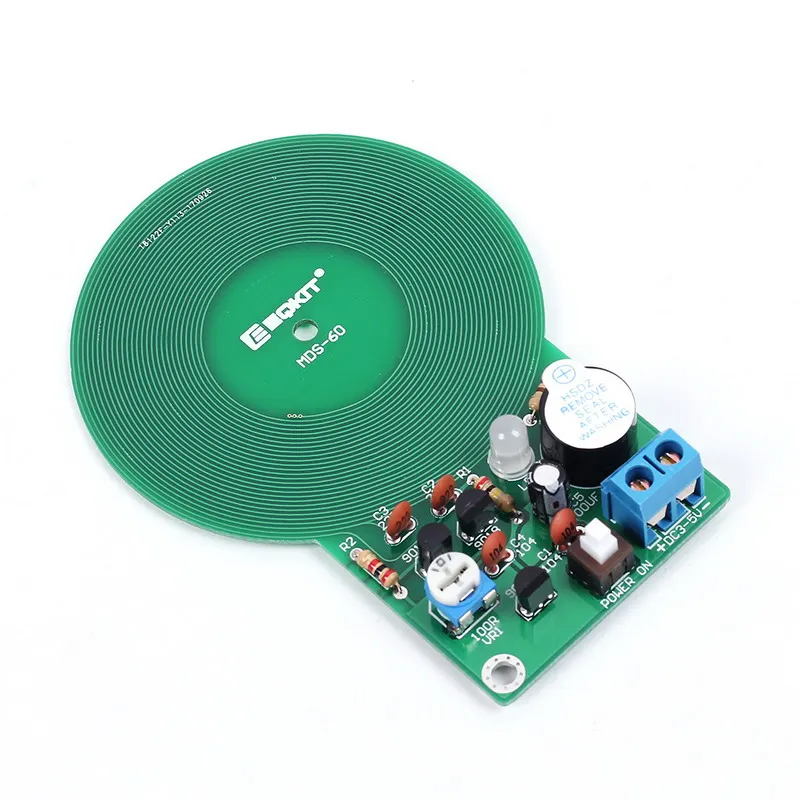

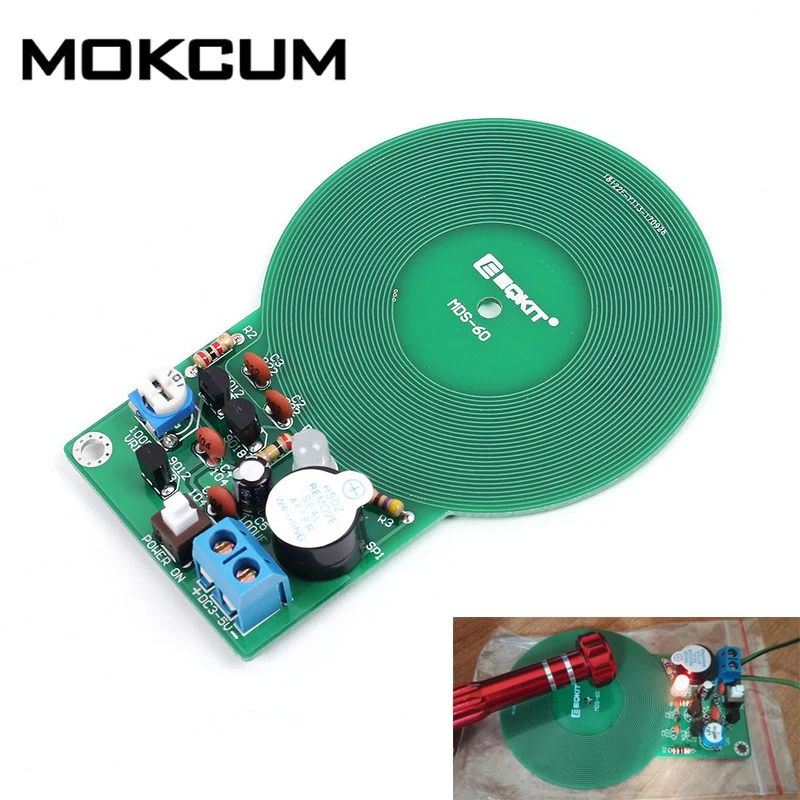

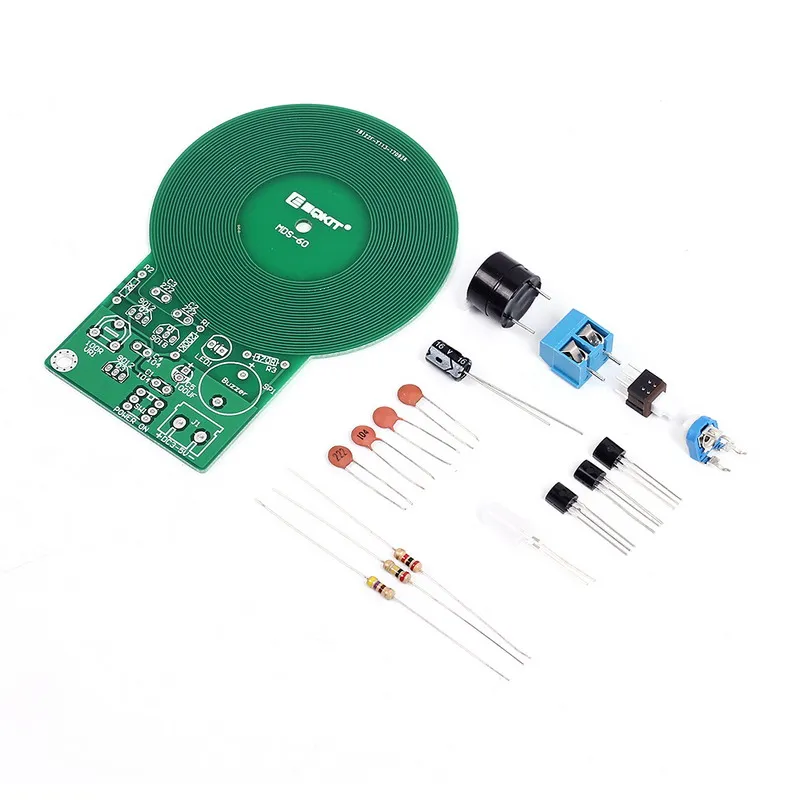

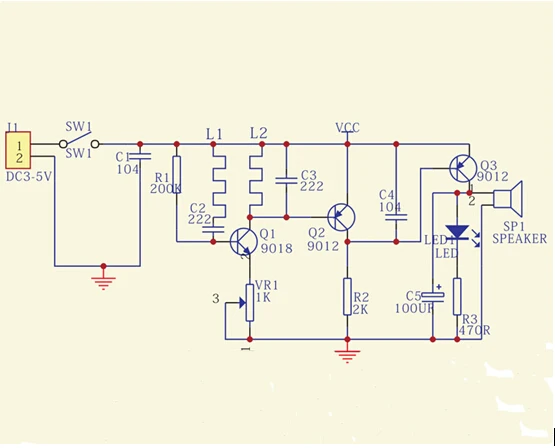

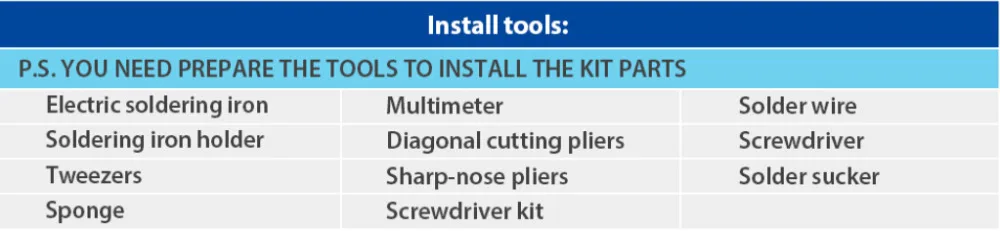

Набор для самостоятельной сборки, набор для металлоискателя, электронный комплект, постоянный ток 3 в-5 в, модуль платы бесконтактного датчика, электронная деталь для самостоятельной сборки, модуль для металлоискателя

Если вам нужно установить файл, пожалуйста, свяжитесь со мной, спасибо!

7941 Вт-это двухдиапазонный модуль считывания и записи с помощью нескольких протоколов. Набор IC и ID для чтения и записи. Он может читать различные IC и ID-карты. Поддержка Mifare1K,UID карты, IC карты, T5577 ID карты.

2. Особенности:

1>. Напряжение: 5 В постоянного тока

2>. Ток: 50 мА

3>. Расстояние: Mifare>3 см; EM>5 см

4>. Размер: 47mmX26mmX5mm

5>. Интерфейс: UART, Wiegand

6>. Поддержка чипов: ISO/IEC 14443 A/MIFARE, NTAG, MF1xxS20, MF1xxS70, MF1xxS50

7>. EM4100, T5577 функция чтения и записи

8>. Рабочая температура: -25 ~ 85 по Цельсию

3. Введение подключения:

1>.5 в: 5 В постоянного тока; Если вы используете линейную мощность, это принесет лучшие эффекты

2>.RX: получить pin

3>.TX: штифт передачи

4>.GND: заземление источника питания

5>.IO: определение

4. Введение протокола: (протокол связи последовательного порта UART показан ниже)

Протокол отправки:

Заголовок протокола

Адрес

Команда

Длина данных

Данные

Проверка XOR

AB BA

1 байт

1 байт

1 байт

1-255 байт

1 байт

Протокол приема:

Заголовок протокола

Адрес

Команда

Длина данных

Данные

Проверка XOR

CD DC

1 байт

1 байт

1 байт

1-255 байт

1 байт

1>. Заголовок протокола: Отправка (0xAB 0xBA)

2>. Возврат: (0xCD 0xDC)

3>. Адрес: по умолчанию 0x00

4>. Команда:

Отправка:

1). 0x10 считывание номера UID

2). 0x11 укажите UID номер (4 байта), используйте пароль по умолчанию ffffffffffff

3). 0x12 читать указанный сектор

4). 0x13 укажите секцию

5). 0x14 изменить пароль группы A или группы B

6). 0x15 считываемый идентификационный номер

7). 0x16 написать номер T5577

8). 0x17 считывает все данные по секторам (карта M1-1K)

Возврат:

1). Замена 0x81

2) ошибка при возврате 0x80

5>. Длина данных: означает следующую длину данных; Если это 0, то следующие данные не будут возникать

6>. Данные: чтение и запись данных

Отправка данных:

1). Чтение указанного раздела: первый байт данных представляет собой секцию; Второй байт означает определенный блок отрасли; Третий байт означает пароль группы A или B (0x 0A/0x0B); затем поставляется с паролем в 6 байт

2). Заданный участок записи: первый байт данных представляет собой секцию; Второй байт означает определенный блок отрасли; Третий байт означает пароль группы A или B (0x 0A/0x0B); затем он поставляется с паролем в 6 байтов и блоком данных в 16 байтов

3). Изменить пароль: первый байт означает определенный сектор; Второй байт означает пароль группы A или B (0x 0A/0x0B); Затем Он поставляется со старым паролем в 6 байтов и новым паролем

Получение данных:

Чтение указанного формата данных о возврате в сектор, первый байт-это сектор; Второй байт-это определенный блок в секторе; Затем он поставляется с данными о блоке в 16 байт

7>. Проверка XOR: результат проверки других байтов, за исключением заголовка протокола

5. Пример:

AB BA 00 10 00 10

AB BA 00 11 04 6D E9 5C 17 DA

AB BA 00 12 09 00 01 0A FF 10

AB BA 00 13 19 00 01 0A FF 00 01 02 03 04 05 06 07 08 09 01 02 03 04 05 06 07 07 07 07

AB BA 00 14 0E 00 0A FF 01 02 03 04 05 06 17

AB BA 00 15 00 15

AB BA 00 16 05 2E 00 B6 A3 02 2A

AB BA 17 07 0A FF 1A

6. Применение:

1>. Модуль считывания отпечатков пальцев

2>. Вход охранника Интерком чтение записи модуль

3>. Репликатор
