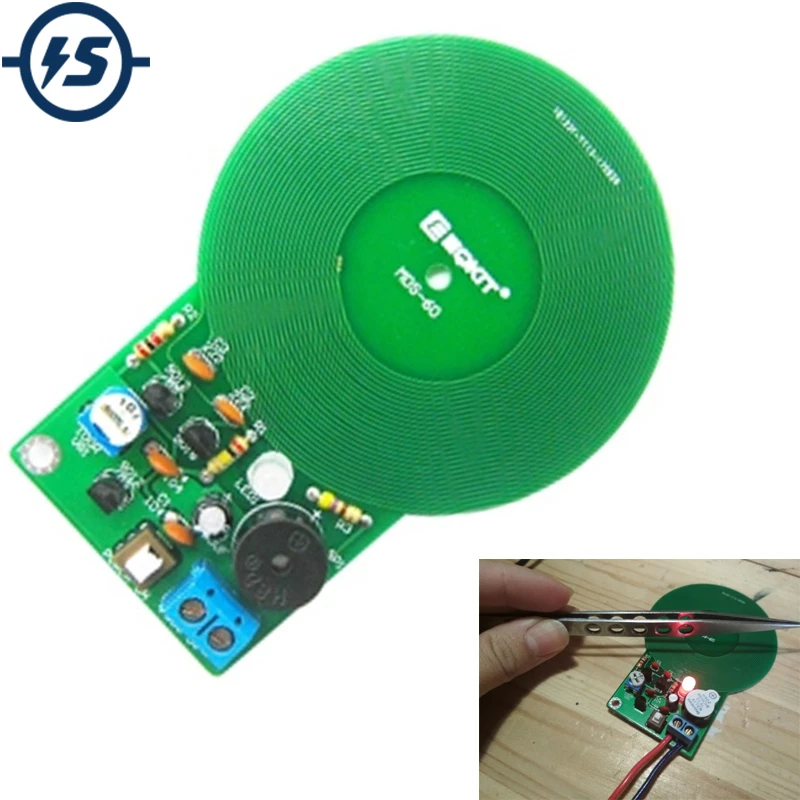

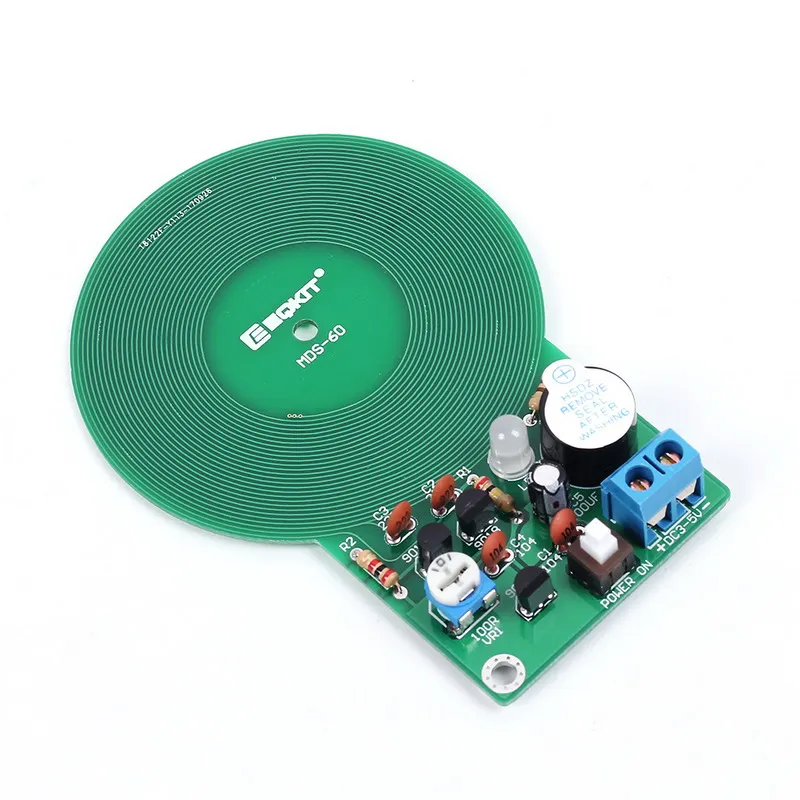

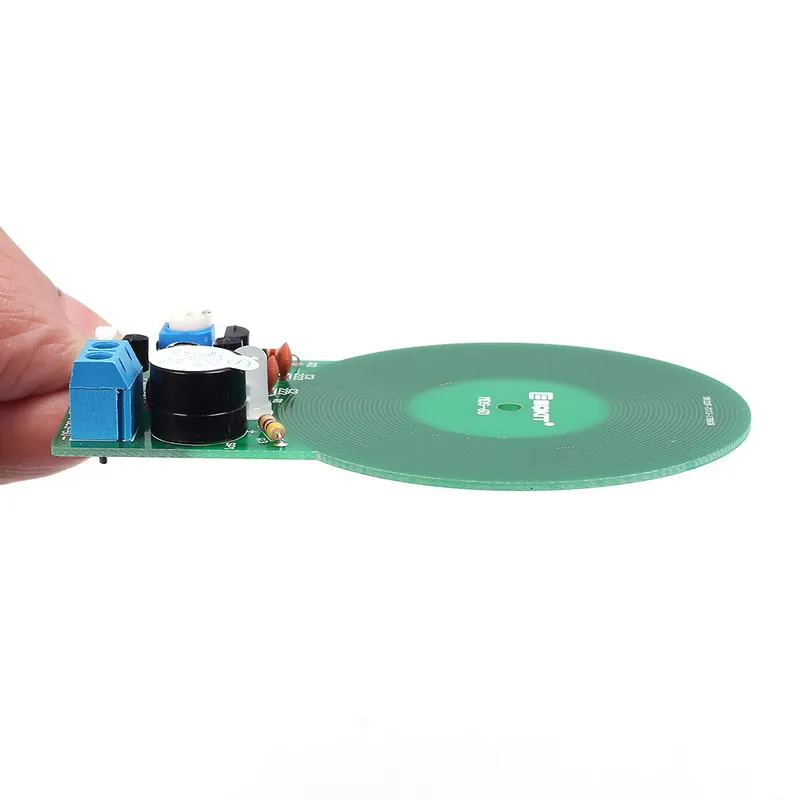

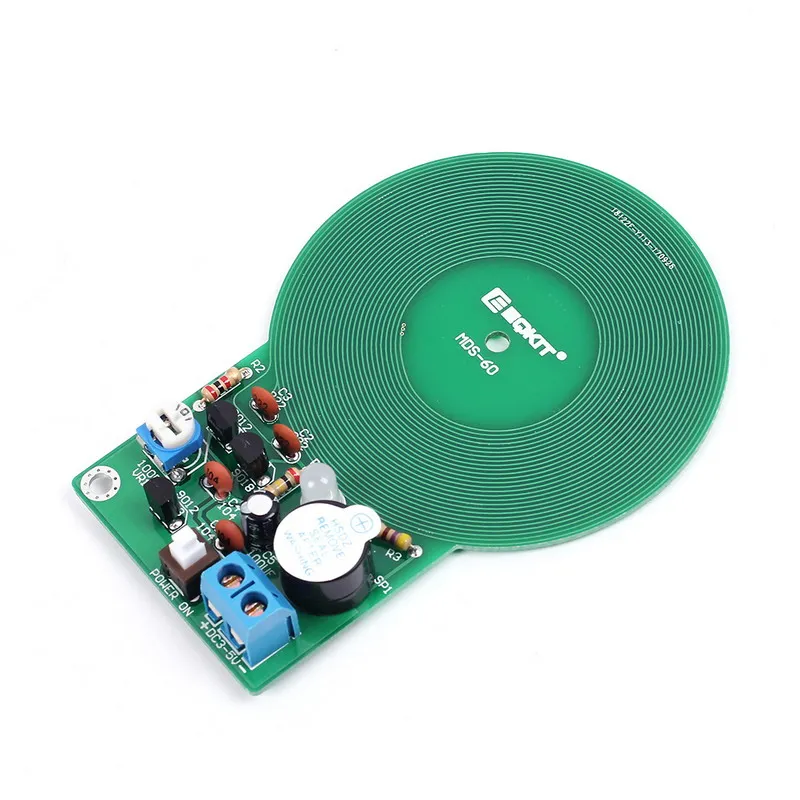

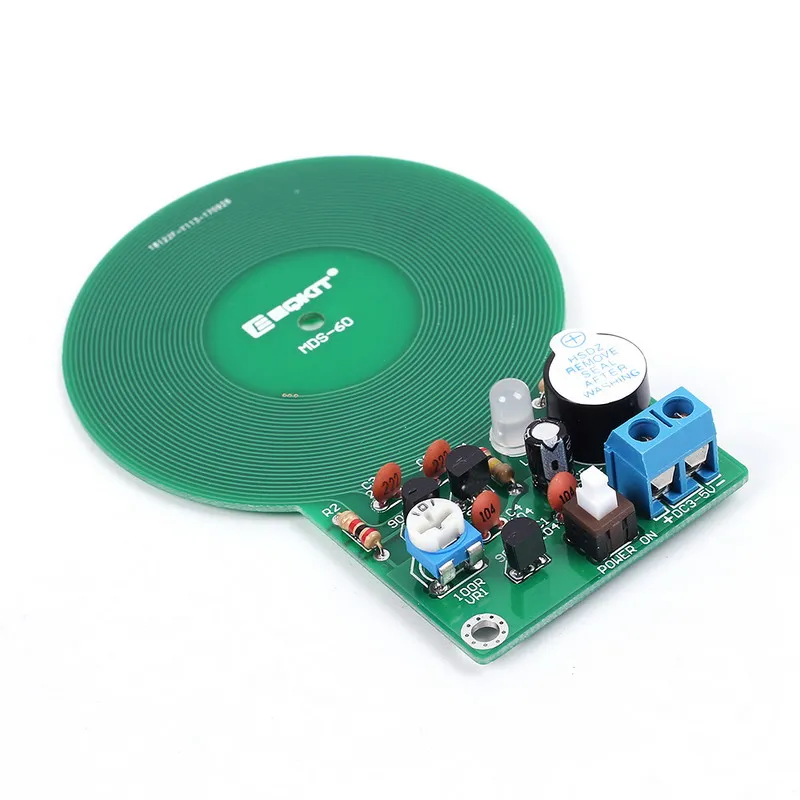

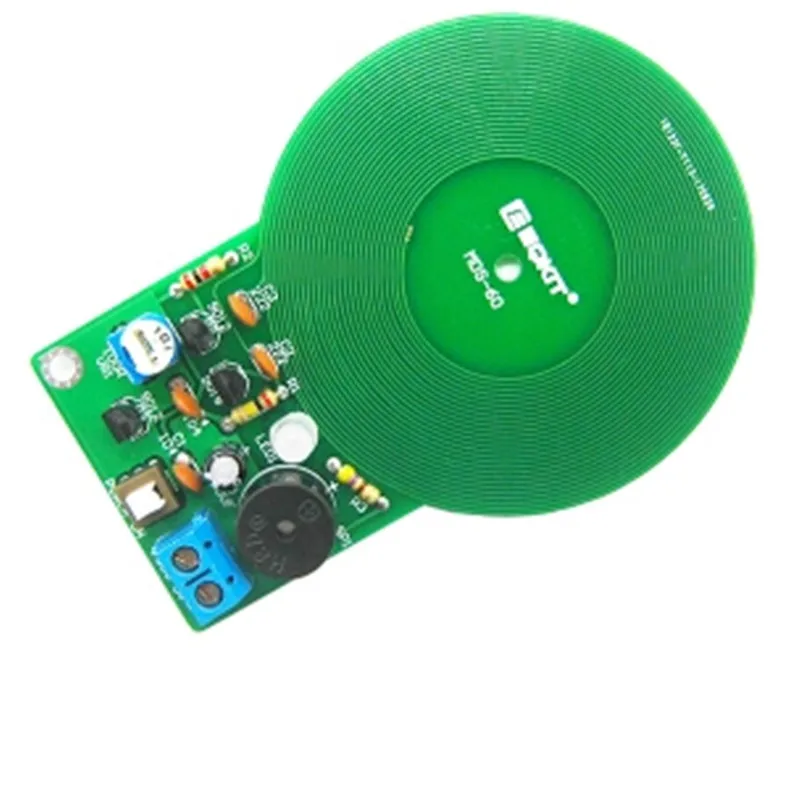

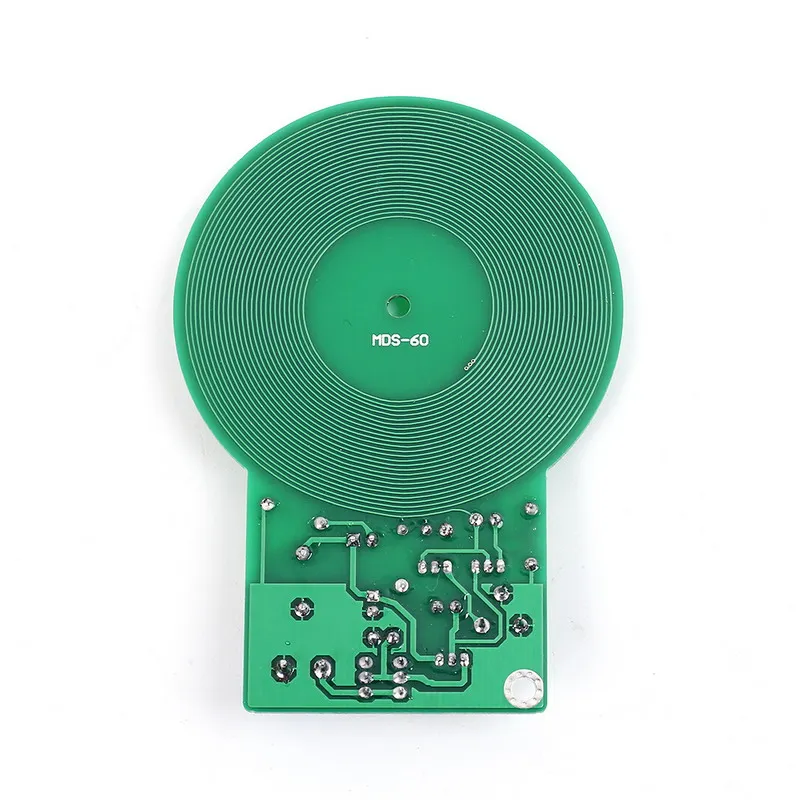

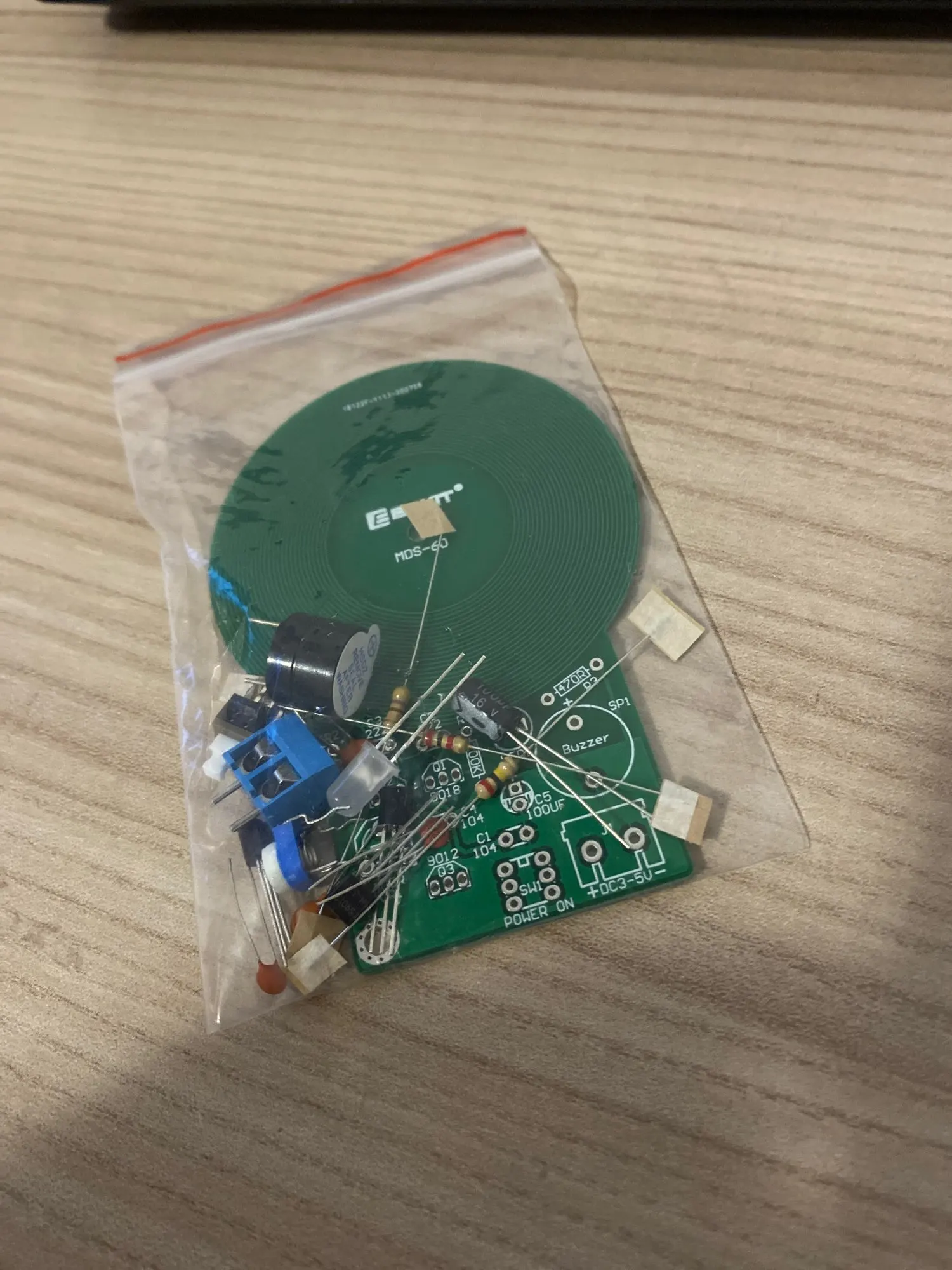

Набор для самостоятельной сборки металлоискателя, электронный комплект, 3-5 в постоянного тока, 60 мм, Бесконтактный сенсорный модуль, электронная часть, металлоискатель

Ознакомьтесь с руководством по установке:

Http://attach01.oss-us-west-1.aliyuncs.com/IC/DIY-Manual/12556.pdf

1. Введение

Металлоискатель-это высокопроизводительный металлоискатель, предназначенный для безопасности.

2. Параметр

Нет.

Параметр

Ценность

1

Имя

Металлоискатель

2

Рабочее напряжение

DC 3-5V

3

Рабочий ток

40 мА

4

Ток в режиме ожидания

5 мА

5

Расстояние обнаружения

60 мм

6

Режим будильника

Звук светильник

7

Сложность

Легкая

8

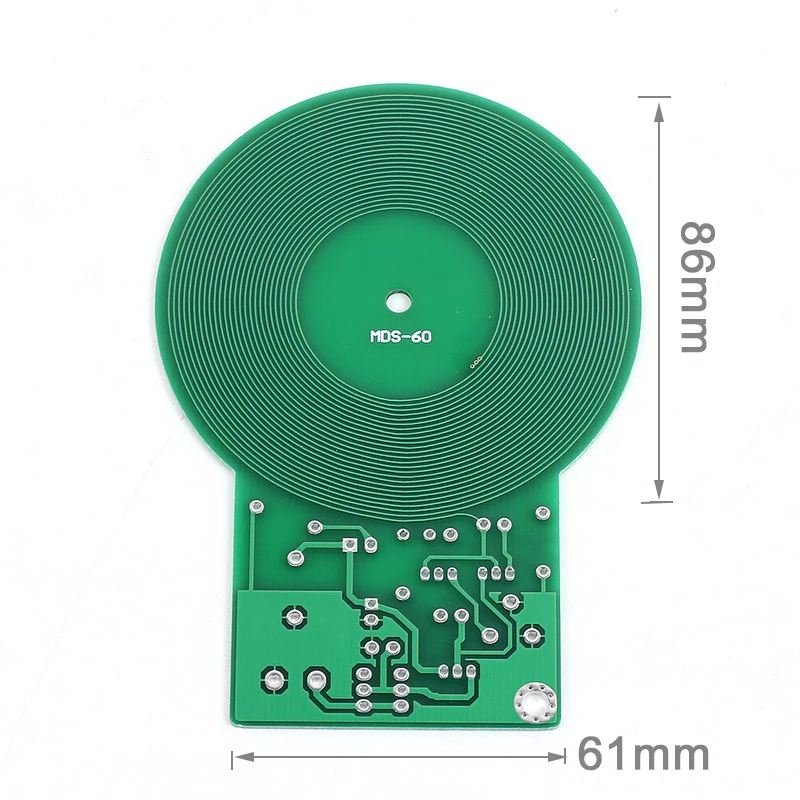

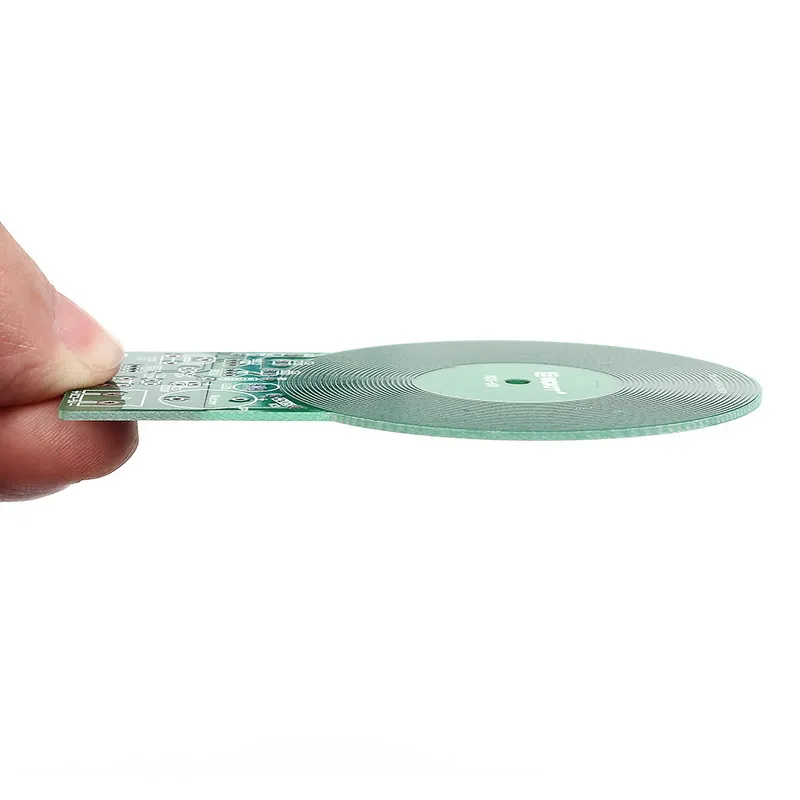

Размер печатной платы

86*61 мм

3. Применение

1>. Развлечения для игр

2>. Проверка безопасности

3>. Поиск металлических изделий

5>. Обнаружение автомобиля

5>. Статистика трафика

6>. Управление полом лифта

7>. Обнаружение положения производственного оборудования

8>. Разработка и проектирование производственного оборудования

9>. Дизайн электронного продукта

10>. Разработка игрового оборудования

11>. Металлический датчик приближения

12>. Обнаружение металла в человеческом теле

4. Схема

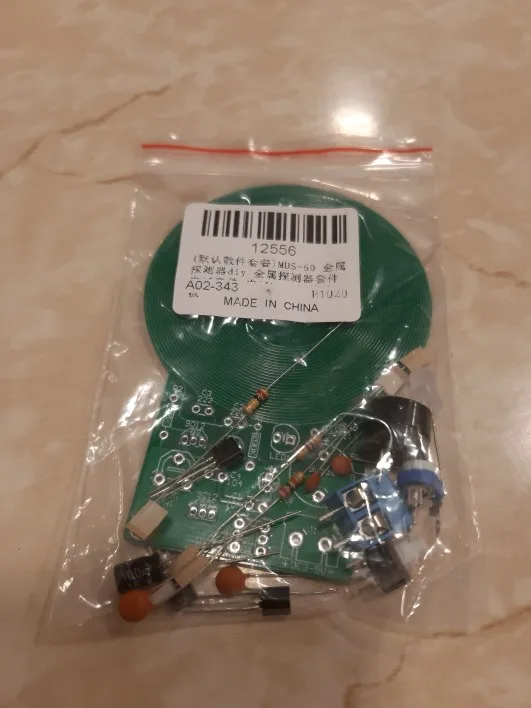

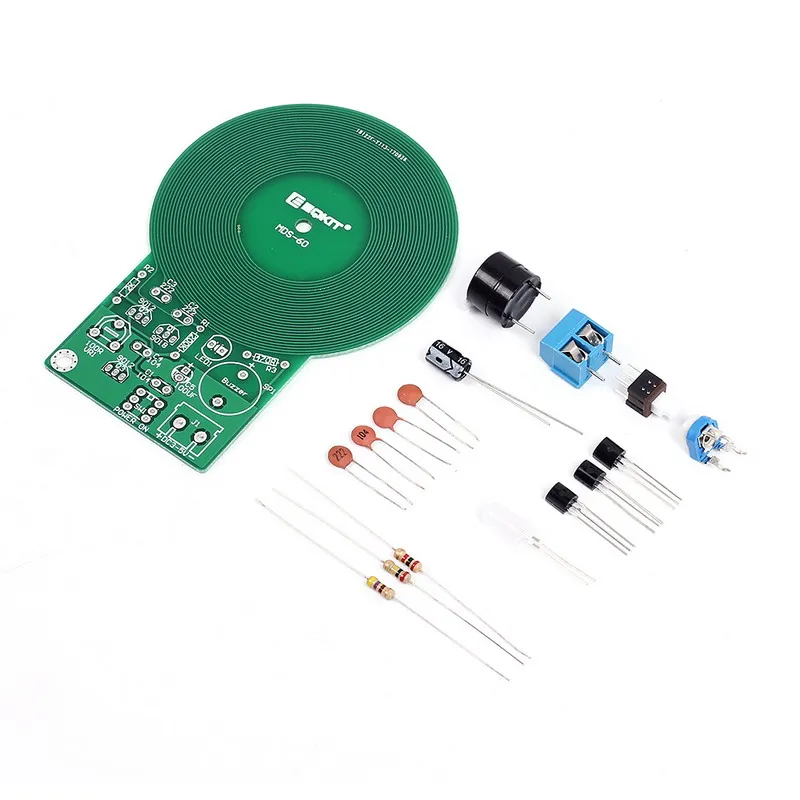

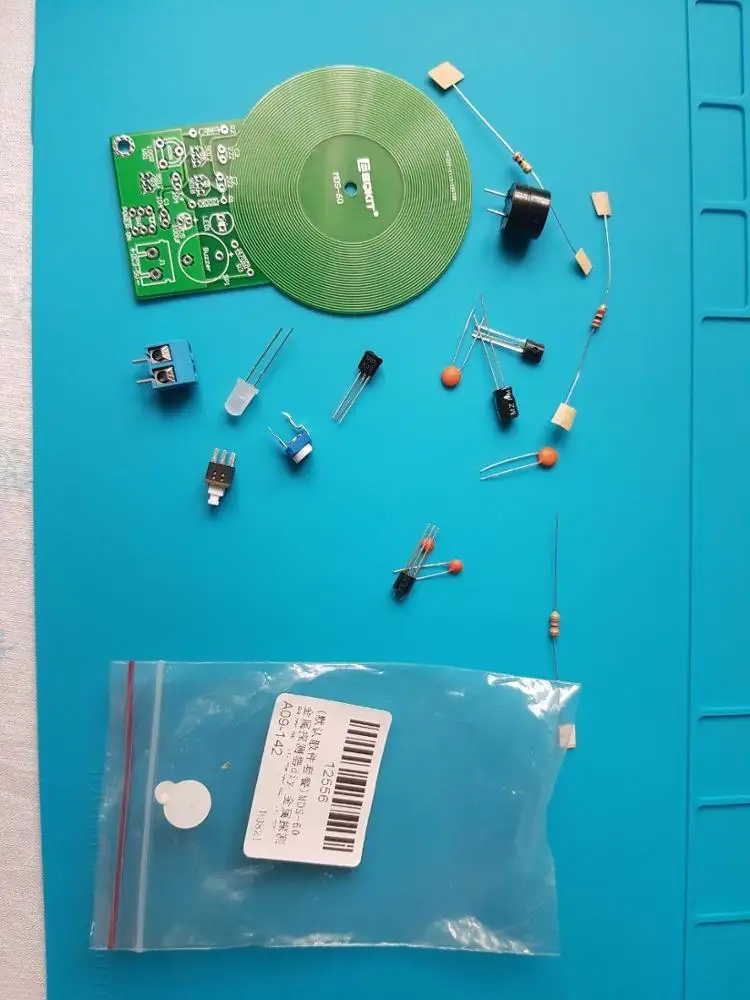

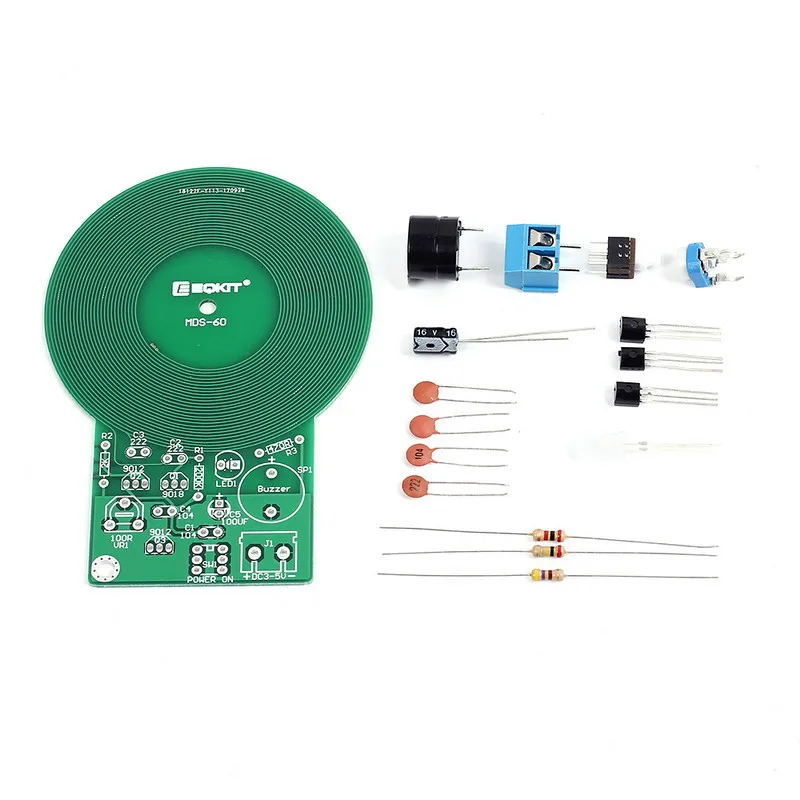

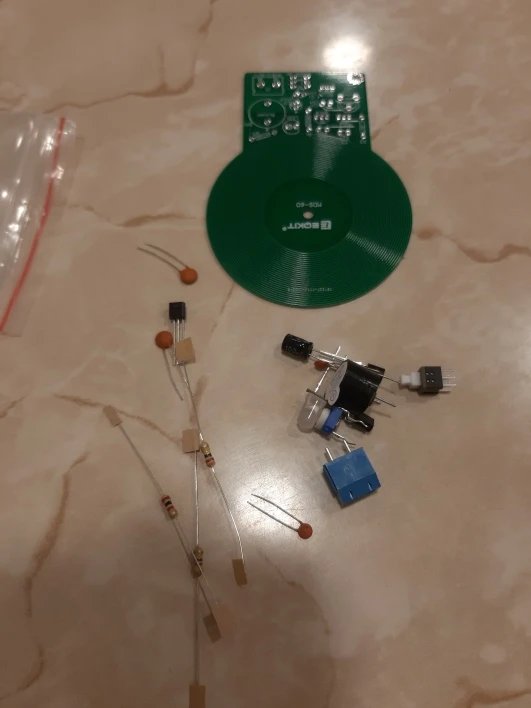

5. СПИСОК КОМПОНЕНТОВ

Нет.

Имя компонента

Маркер PCB

Параметр

Кол-во

1

Металлический пленочный резистор

R3

470 Ом

1

2

Металлический пленочный резистор

R2

2K

1

3

Металлический пленочный резистор

R1

200K

1

4

Потенциометр

VR1

100р

1

5

Керамический конденсатор

C2,C3

0,022 мкФ

2

6

Керамический конденсатор

C1,C4

0,1 мкФ

2

7

Электролитический конденсатор

C5

100 мкФ

1

8

Красный светодиодный

LED1

5 мм

1

9

S9012

В2. 3

TO-92

2

10

S9018

Q1

TO-92

1

11

Выключатель питания

SW1

6*5 мм

1

12

Зуммер

SP1

9*12 мм

1

13

Разъем питания

J1

KF301-2P

1

14

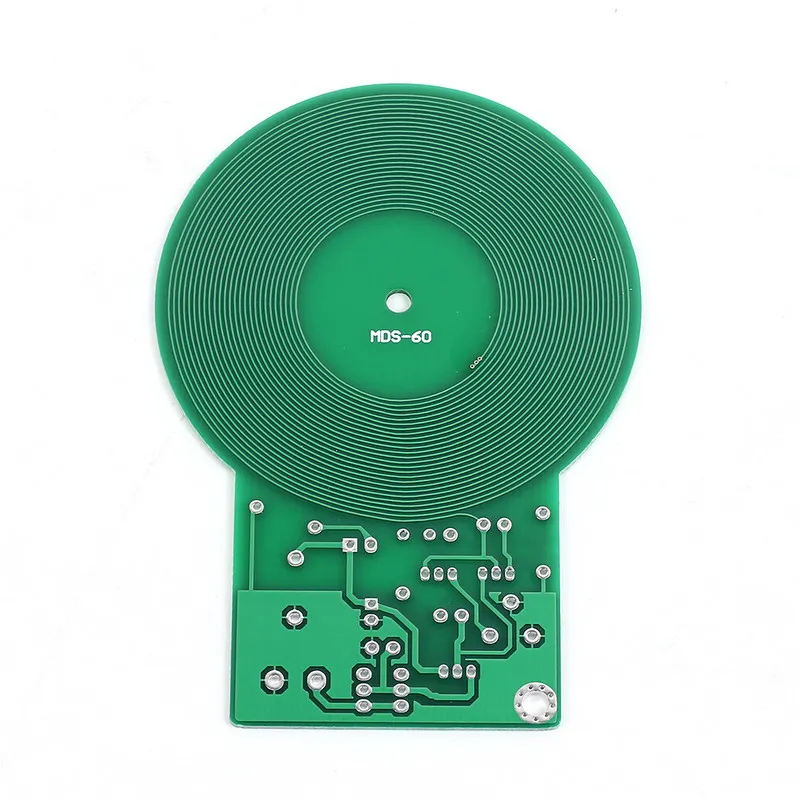

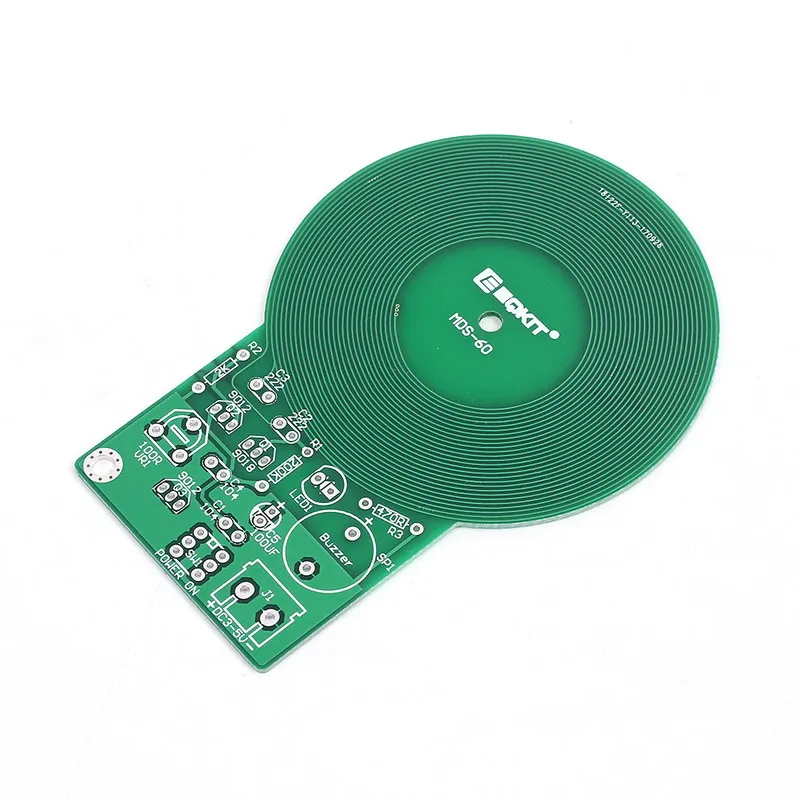

PCB

MDS-60

1

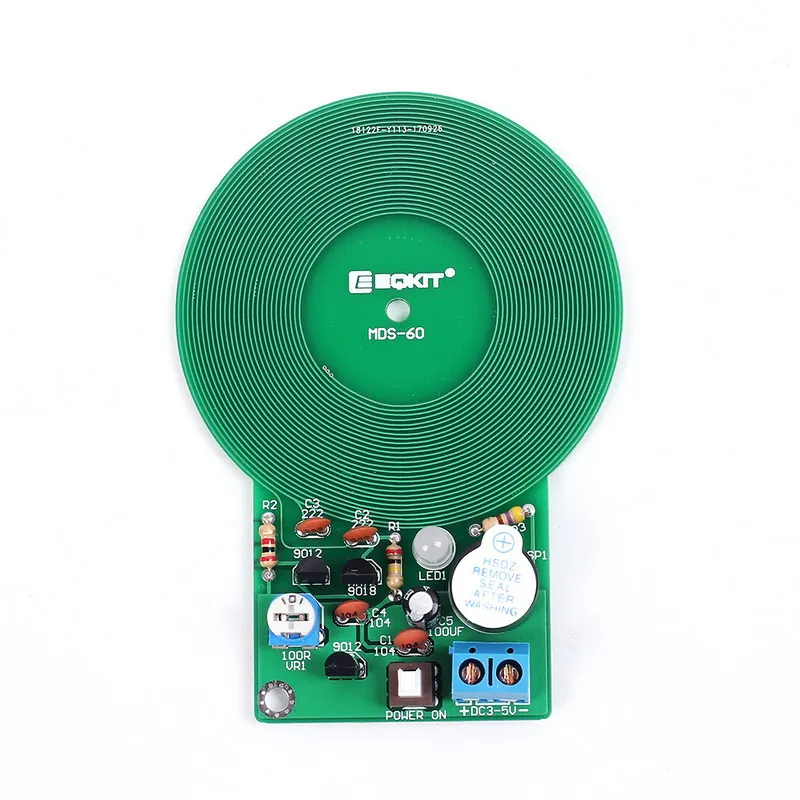

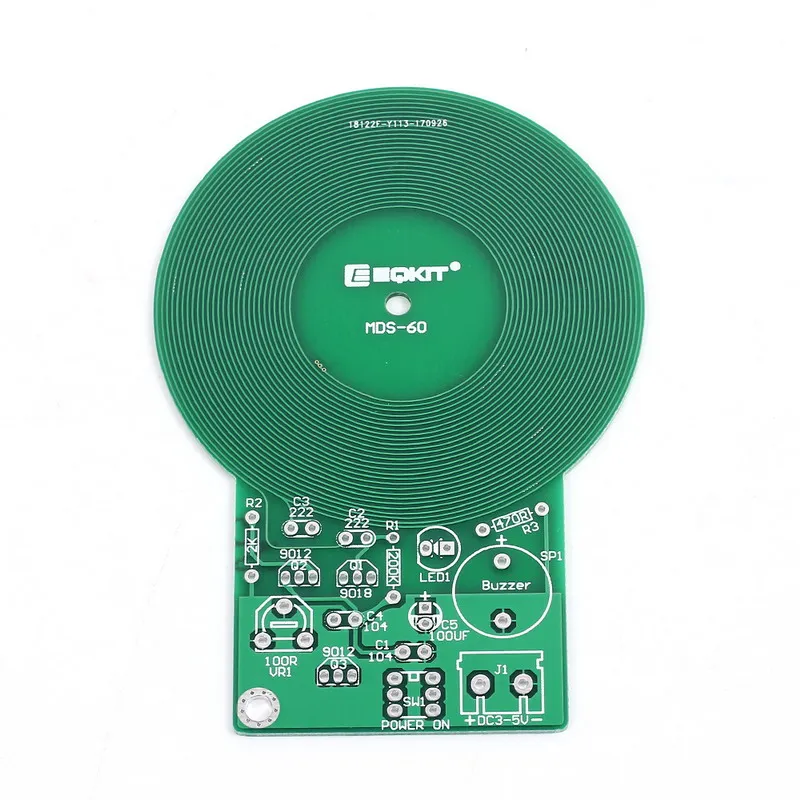

Примечание: Пользователи могут завершить установку с помощью шелкографии печатной платы и списка компонентов
