Беспроводной приемник и передатчик дистанционного управления 433 МГц, код программирования 1527, модуль декодирования, 4-канальный выход, с кнопкой программирования, комплект "сделай сам", для Arduino / ARM/MCU, для беспроводной розетки переключателя питания, дистанционное управление для светодиодных устройств, электрических дверей и пр.

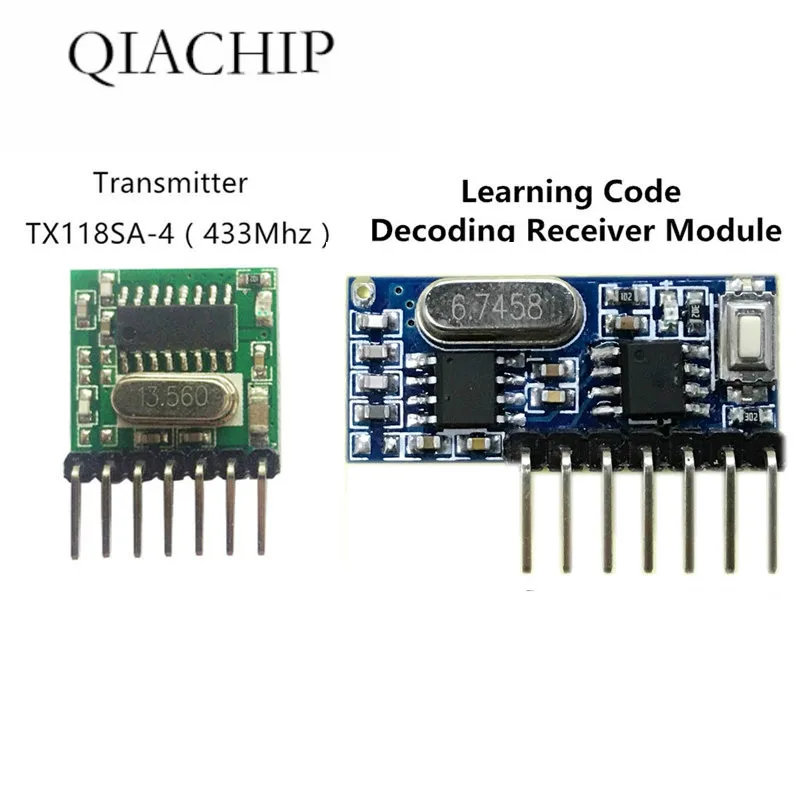

Комлект поставки:
Модуль приемника (RX480E-4) * 1 шт.
(
выпуск продукции из 2-цветного ПХД в произвольной последовательности)
Модуль передачи (TX118SA-4) * 1 шт.

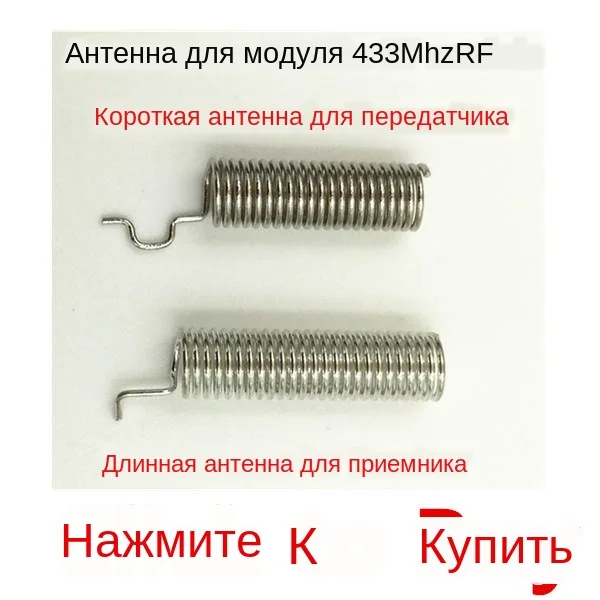

В данный комплект поставки антенна не входит.
Примечание:
Совместимый тип программирования передатчика (пульта): EV1527
Если в ваших передатчиках не используется код программирования EV1527,
они не подключатся к приемнику.
Среда приложения
Переключатель дистанционного управления, модуль приемника, мотоциклы, автомобильные противоугонные устройства, устройства для безопасности дома, электрические двери, раздвижные двери, окна, разъем с дистанционным управлением, светодиод с дистанционным управлением, электрические двери с дистанционным звуковым управлением, дистанционное управление для гаражных ворот, дистанционное управление для раздвижных ворот, дистанционное управление звуковым затвором (для регулировки громкости), двери на навесах, дистанционное управление для устройства открывания двери, система управления устройством закрывания двери, шторы с дистанционным управлением, хост-система сигнализации, сигнализация, дистанционное управление для мотоцикла, дистанционное управление для электрокаров, дистанционное управление для MP3-устройств.
Описание товара

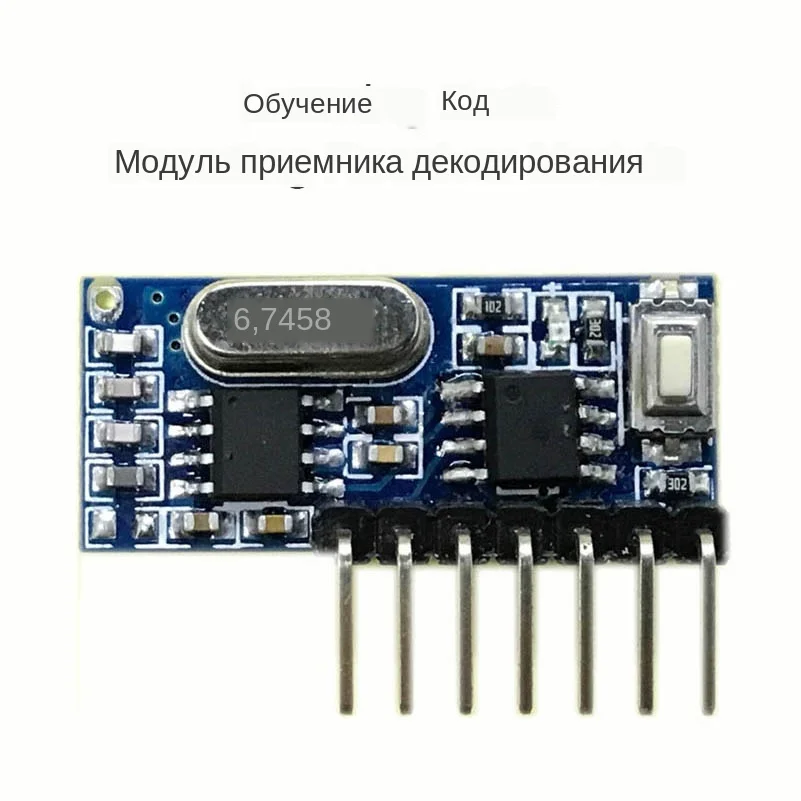

Модульприемника, модель изделия:
RX480-E4
Рабочее напряжение: 3,3-5 В постоянного тока
Собственный потребляемый ток: ≤ 5 мА
Выходной ток
: 10 мА
Рабочая частота: 433 МГц (можно заказать другие частоты)
Чувствительность приемника: -108 дБ/мВт
Расстояние приема:
более 15 метров
Диапазон частот: 0,2 МГц
Рабочая температура : от -25 до 75
Режим работы: толчковый, само-блокировка, блокировка
Выход: 4-канальный потенциальный сигнал КМОП, соответствующий 4 кнопкам пульта дистанционного управления A, B, C, D.
Примечание:
Совместимый тип программирования передатчика (пульта): EV1527
Если в ваших передатчиках не используется код программирования EV1527,
они не подключатся к приемнику.

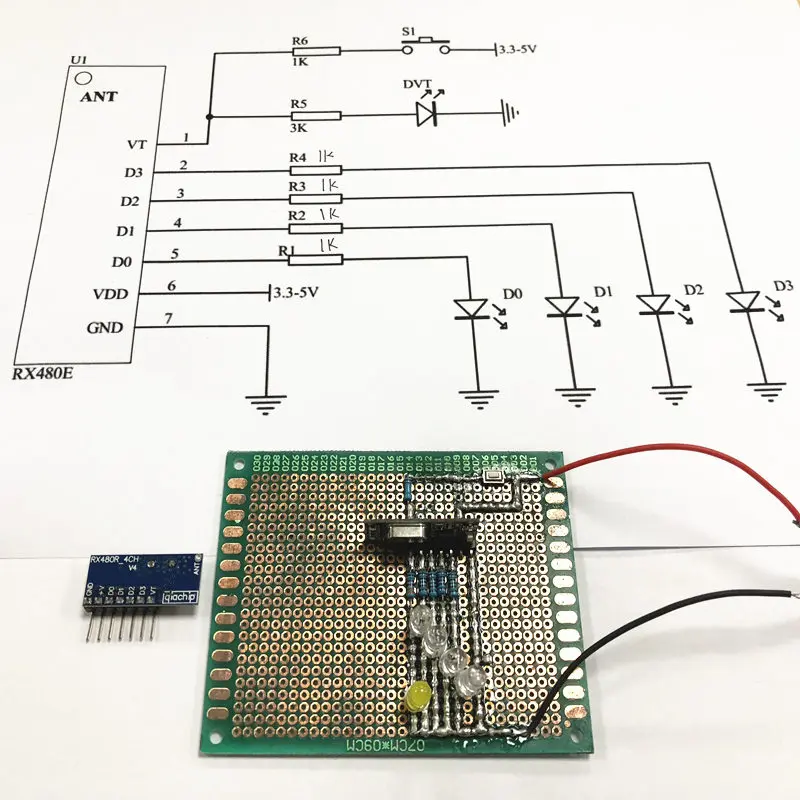

Инструкция по контактам:
GND : заземление или отрицательный полюс
+V : вход постоянного тока 3,3~5В
D0: выход данных
D1: Выход данных
D2: выход данных
D3: выход данных
VT: Выход (Когда один из штекеров D0-D3 выводит потенциальный сигнал, VT выводит синхронно; VT обычно используют в качестве индикатора вывода).
)
Инструкция
Программирование:
1. Удаление существующих данных: нажмите кнопку программирования 8 раз. Реакция: светодиод мигает 7 раз.
2. Программирование дистанционного управления: нажмите кнопку программирования один, два или три раза (см. ниже).
Светодиод включен: режим программирования активирован. Нажмите на любую кнопку пульта дистанционного управления.
Светодиодный индикатор мигает три раза: программирование успешно завершено.
3. Тест: после указанной выше операции панель приемника управляется с пульта дистанционного управления.
Дополнительно можно запрограммировать и сохранить больше передатчиков с разными ID, начиная с шага 2.
Можно использовать разные режимы.
Использование кнопки (задает режим и запускает процесс спаривания):
Нажмите один раз: толчковый режим (кратковременный)
Нажмите два раза: режим самоблокировки (режим переключения 4 каналов)
Нажмите три раза: режим блокировки (выбранный канал активен и перекрывается, если активируется другой канал)
D3: выход данных

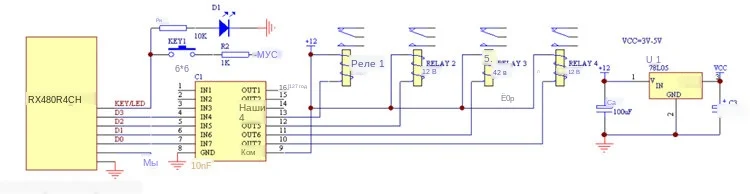

Пример применения

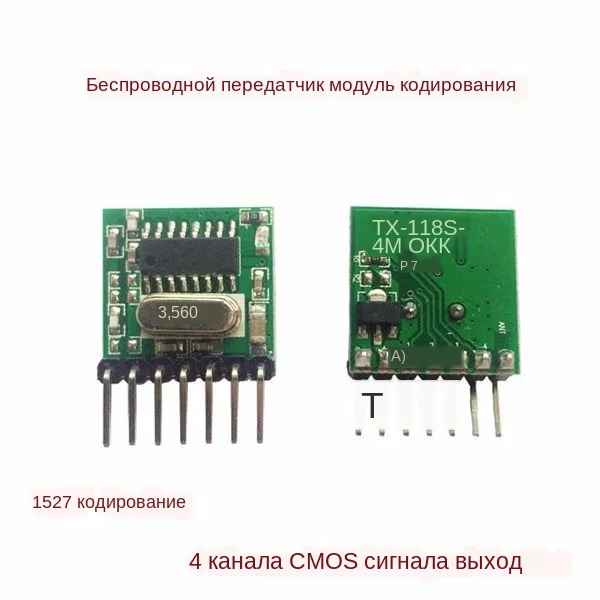

Модульпередатчика, модель изделия:
TX118SA-4
Мощность передачи: 11 дБ/мВт
Расстояние: более 25
метров
Выходной ток: 10 мА
Скорость подачи сигнала: максимум 10 кБ/с
Отклонение передачи: +/- 7 5 кГц / излучение узкого диапазона частот
Модуляция: ASK
Рабочее напряжение: 3-24 В постоянного тока
Программирование : Код программирования
EV1527
Каждый модуль имеет уникальный идентификационный адресный код.
Код четырех клавиш K1-K4 всех модулей одинаковый.

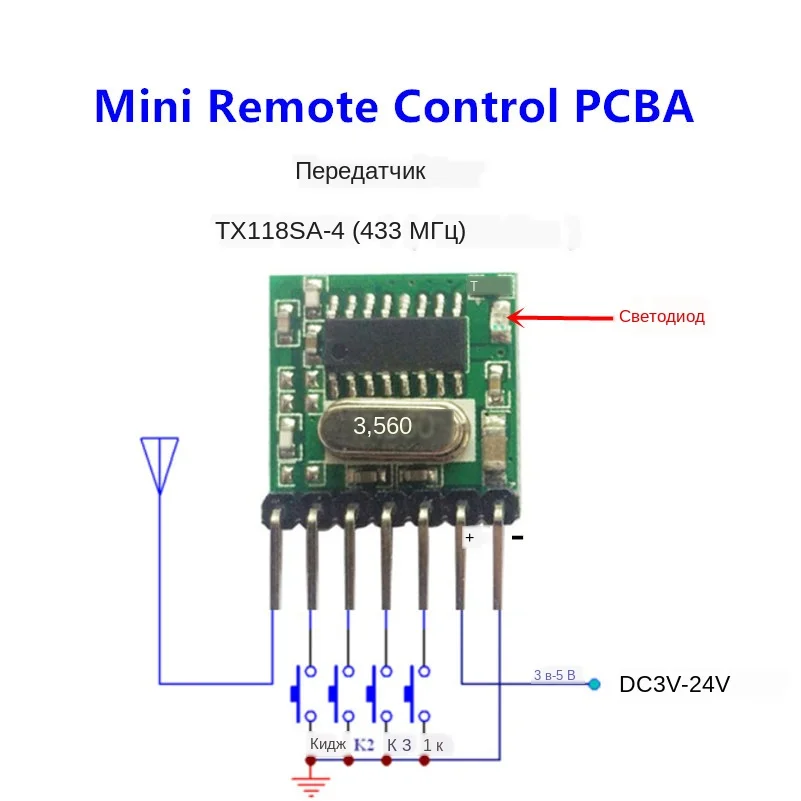

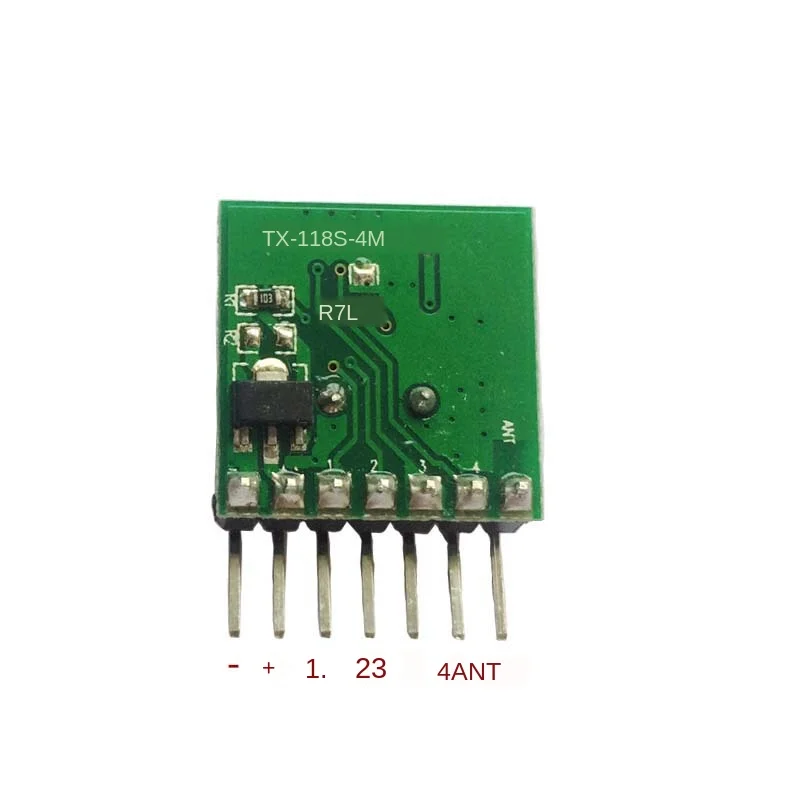

Описание контактов:
- : минус источника питания
+: плюс источника питания, постоянный ток 3-24 В
Описание контактов:
- : минус источника питания
+: плюс источника питания, постоянный ток 3-24 В
K1: 1 короткое замыкание на
минус
начинает передачу данных, соответствует кнопке А на пульте дистанционного управления.
K2:
2 коротких замыкания на
минус начинают
передачу данных, соответствует
кнопке B на пульте дистанционного управления.
K3:
3 коротких замыкания на
минус
начинают передачу данных, соответствует кнопке C
на пульте дистанционного управления.
K4:
4 коротких замыкания на
минус начинают
передачу данных, соответствует
кнопке D на пульте дистанционного управления.
ANT: передающая антенна

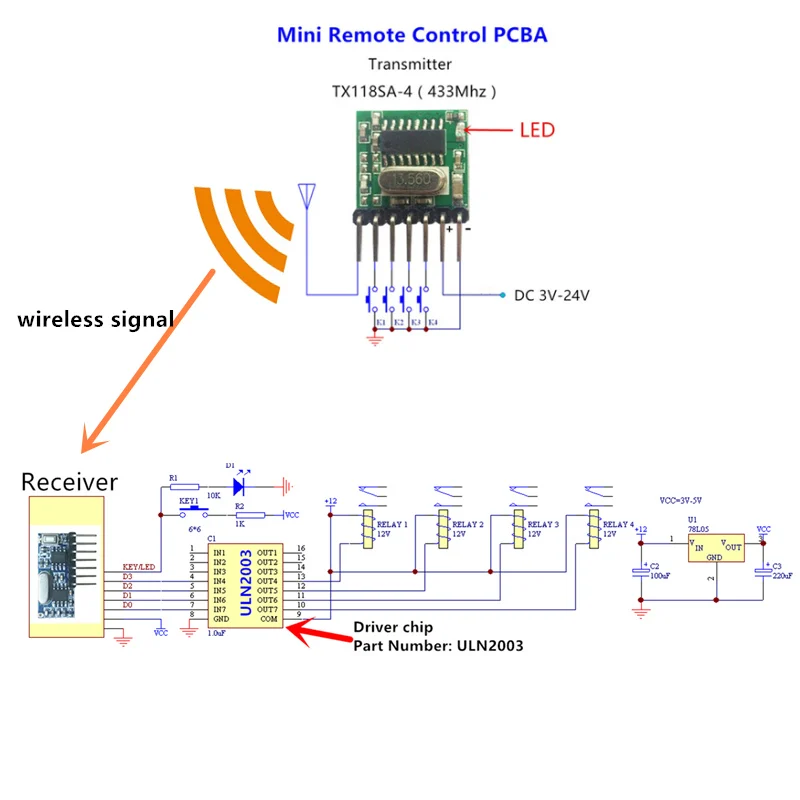

Стандартная применяемая схема показана ниже
Вопросы еще не задавались...
-
ireless CommunicationRF
-
odel NumberRX480E-4 and TX118SA-4
-
requency443.92MHz
-
seElectric Door,Automated curtains,Lighting,Universal
-
unctionsuperheterodyne Learning Code Decoding
-
upply Voltage3.0V-5V
-
Беспроводная связьРФ
-
Вес логистики0.005
-
Каждая упаковка1
-
Канал4
-
Минимальная единица измерения100000015
-
Название брендаdifoda
-
НазначениеКамера / видеокамера
-
Поддержка APPНет
-
Продано Вsell_by_piece
-
Размер логистики - высота (см)10
-
Размер логистики - длина (см)10
-
Размер логистики - ширина (см)10
-
УпаковкаНет
-
Частота433 МГц
