Беспроводной приемник и передатчик 433 МГц, модуль декодирования с дистанционным управлением, код обучения 1527, 4 канала, с обучающей кнопкой, набор «сделай сам» для Arduino/ARM/MCUДля беспроводного выключателя питания розетка пульт дистанционного управления светодиодные электрические двери и т. д.
Посылка входит:

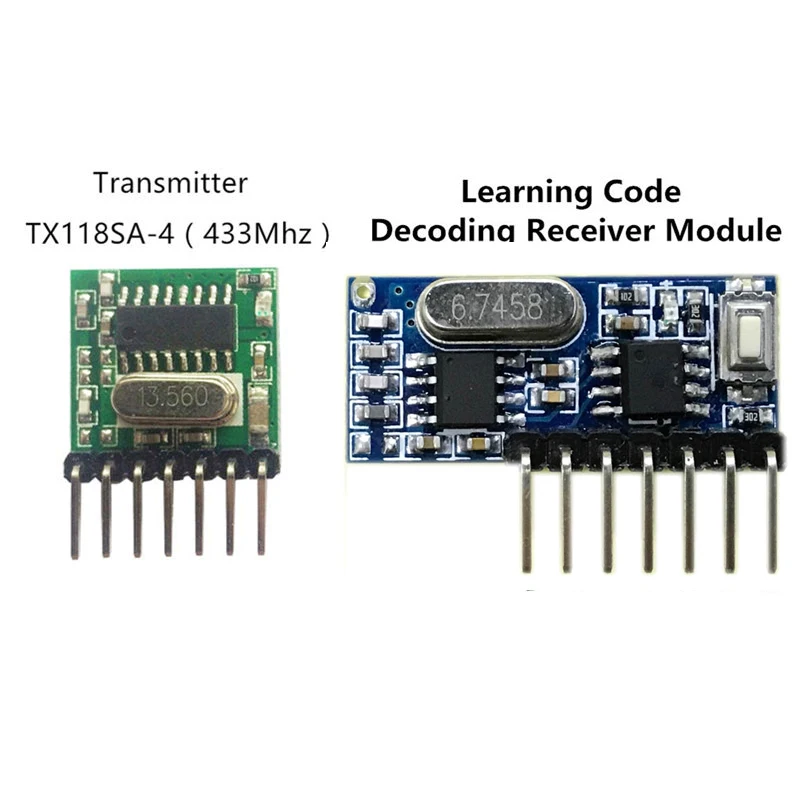

Модуль приемника (RX480E-4) * 1 шт.(Случайная Доставка печатной платы 2 цвета)
Передающий модуль (TX118SA-4) * 1 шт
В комплект не входит антенна.
Примечание:
Тип кодирования совместимого передатчика: EV1527
Если ваши передатчики не используют кодировку EV1527,
Они не будут подключаться к приемнику.
Среда применения
Переключатель дистанционного управления, модуль приемника, мотоциклы, автомобильные противоугонные товары, товары для домашней безопасности, электрические двери, двери затвора, окна, розетка дистанционного управления, светодиод дистанционного управления, дистанционное аудио дистанционное управление электрическими дверями, пульт дистанционного управления для гаражных ворот, выдвижные двери с дистанционным управлением, удаленные ворота с регулировкой громкости, двери с поддоном, Открыватель дверей с дистанционным управлением, система управления устройством закрывания дверей, занавески с дистанционным управлением, сигнализация, сигнализация, дистанционное управление мотоциклистом, электромобили с дистанционным управлением, MP3.
Описание товара
[Модуль приемникаЕ] пМодель продукта: RX480-E4
Рабочее напряжение: 3,3 ~ 5 в постоянного тока
Ток покоя: ≤ 5 мА
Выходной ток: 10 мА
Рабочая частота: 433 МГц (другие могут быть настроены)
Чувствительность приема: -108 дБ
Расстояние получения:На 15 метров выше
Диапазон частот: ± 0,2 МГц
Рабочая температура: -25 ~ 75
Режим работы:Вставка, самоблокировка, блокировка
Выход: 4-канальный сигнал уровня CMOS, соответствующий пульту дистанционного управления ABCD 4 кнопками.
Примечание:
Тип кодирования совместимого передатчика: EV1527
Если ваши передатчики не используют кодировку EV1527,
Они не будут подключаться к приемнику.

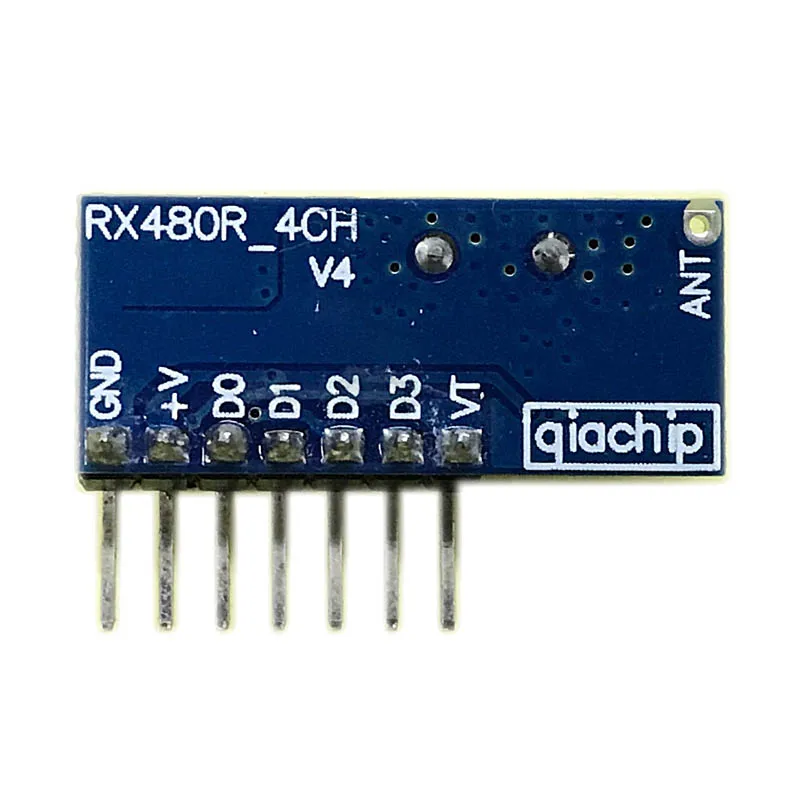

Инструкция по булавкам
GND: Заземление или отрицательный полюс
+ В: вход 3,3 ~ 5 в постоянного тока
D0: вывод данных
D1: вывод данных
D2: вывод данных
D3: вывод данных
VT: выход (Когда любой контакт из D0-D3 выдает сигнал уровня, VT выводится синхронно; VT обычно используется в качестве выходного индикатора.)
Инструкции
Как программировать:
1. Удалите существующие данные:Нажмите кнопку обучения 8 раз. Отклик: светодиодный мигает 7 раз.
2. Изучение удаленного кода:Нажмите кнопку обучения один, два или три раза (см. Ниже).
Светодисветодиодный включается:Режим обучения активен. Нажмите любую кнопку пульта.
Светодиодный индикатор мигает три раза:Обучение успешно завершено.
3. Тест:После вышеуказанной операции приемником можно управлять с помощью пульта дистанционного управления.
Больше передатчиков с различными ID можно изучить и хранить дополнительно, начиная с шага 2.
Возможна смесь различных режимов.
Использование кнопки (устанавливает режим и запускает процесс сопряжения):
Нажмите один раз:Режим ввода (мгновенный режим)
Нажмите дважды:Режим самоблокировки (переключение 4 каналов)
Нажмите три раза:Режим блокировки (выбранный канал активен и очищен, если другой канал становится активным)
(Данную инструкцию предоставляет Манфред, благодаря Манфреду)

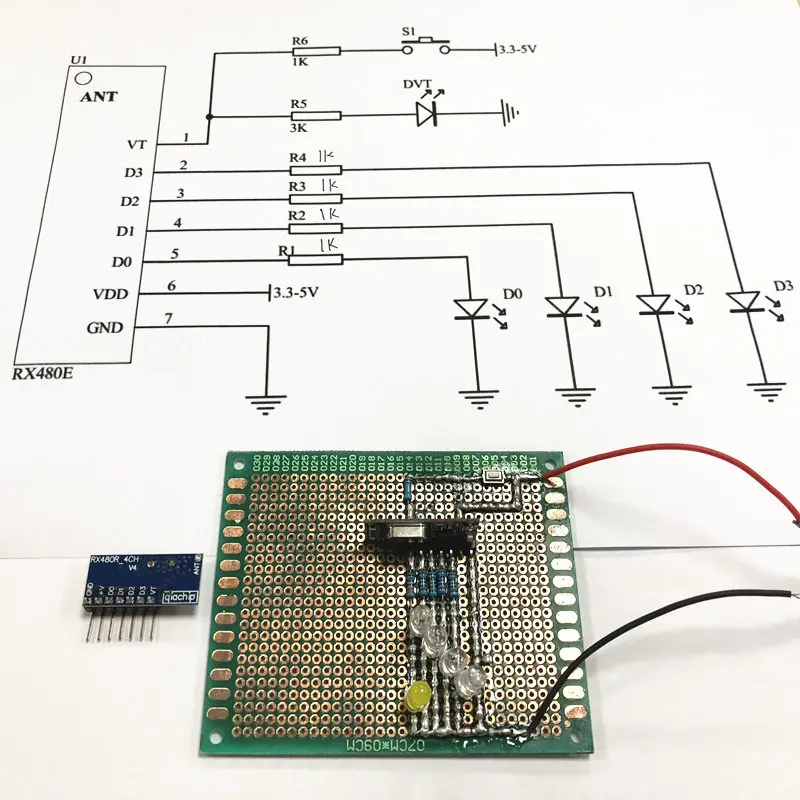

Пример применения

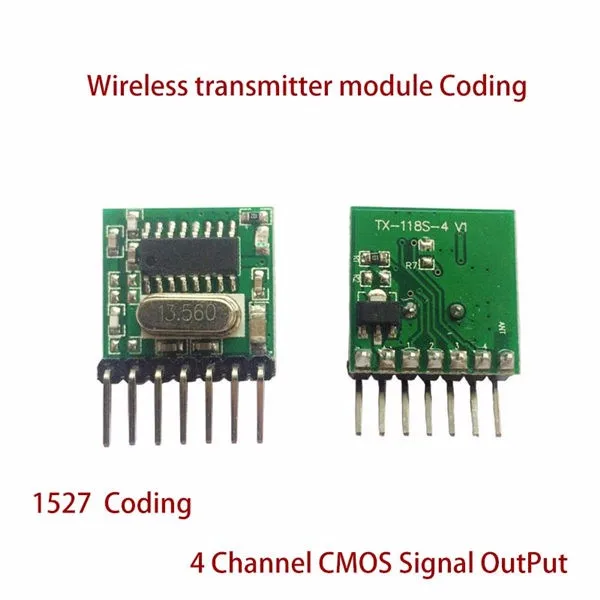

[Модуль передатчика] Модель продукта:TX118SA-4
Мощность передачи: 11 дБм
Расстояние: 25Метров выше
Ток излучения: 10 мА
Коэффициент возгорания: максимум 10 КБ/с
Отклонение передачи: +/-7,5 кгц/узкополосное излучение
Модуляция: ASK
Рабочее напряжение: постоянный ток 3в-24в
Кодирование:Код обученияEV1527
Каждый модуль имеет уникальный идентификационный адрес.
Все модули K1-K4 четырех ключевых кодов одинаковы.

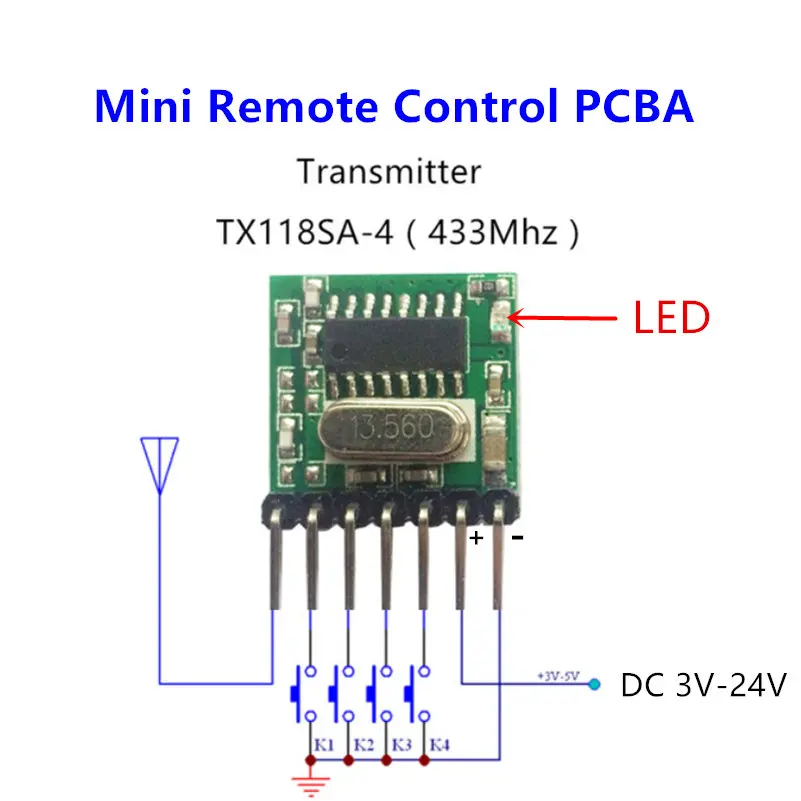

Описание контактов:
-: Отрицательный источник питания
+: Положительный источник питания, постоянный ток 3-24 В
Описание контактов:
-: Отрицательный источник питания
+: Положительный источник питания, постоянный ток 3-24 В

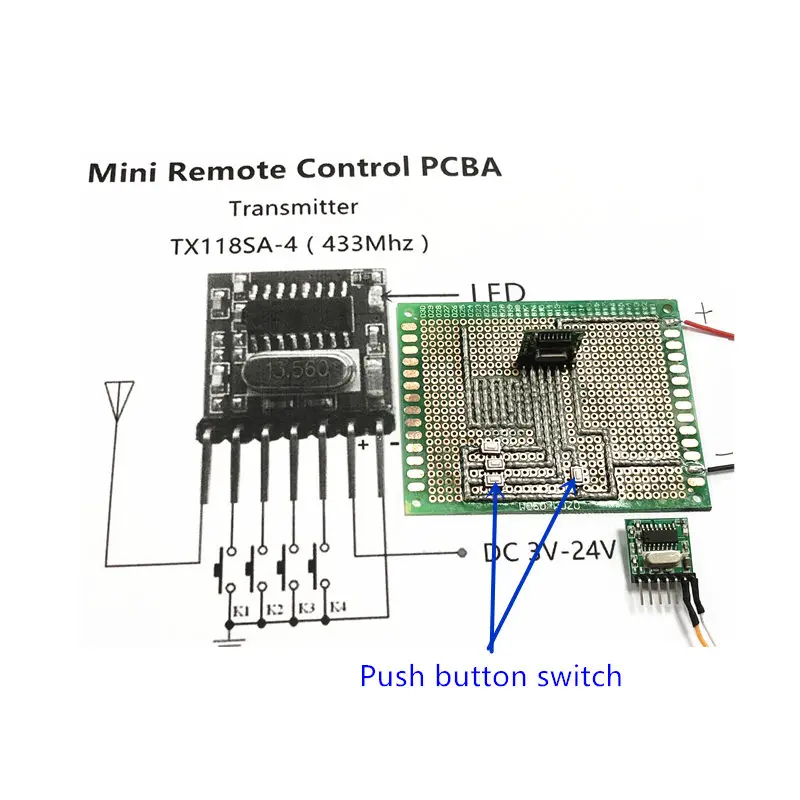

K1:1 короткий доОтрицательныйНачните передавать данные, подобно кнопке а на пульте дистанционного управления.
K2:2 коротких кОтрицательныйНачните передавать данные, подобно BКнопка на пульте управления.
K3:3 короткихОтрицательныйНачните передавать данные, подобные CКнопка на пульте управления.
K4:4 короткихОтрицательныйНачните передавать данные, подобные DКнопка на пульте управления.
ANT: передающая антенна

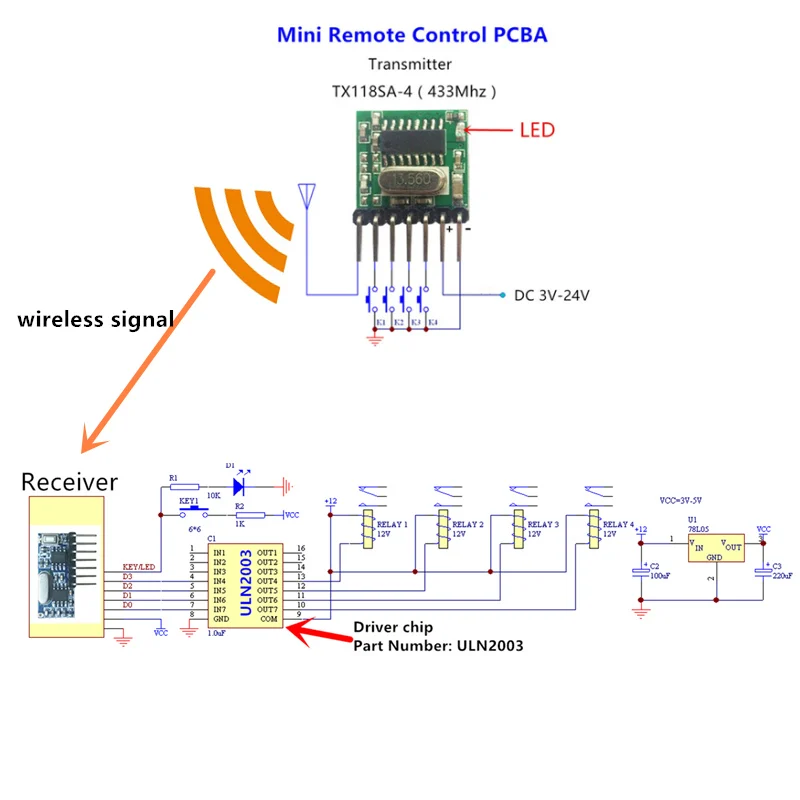

Типичная схема приложения показана ниже
