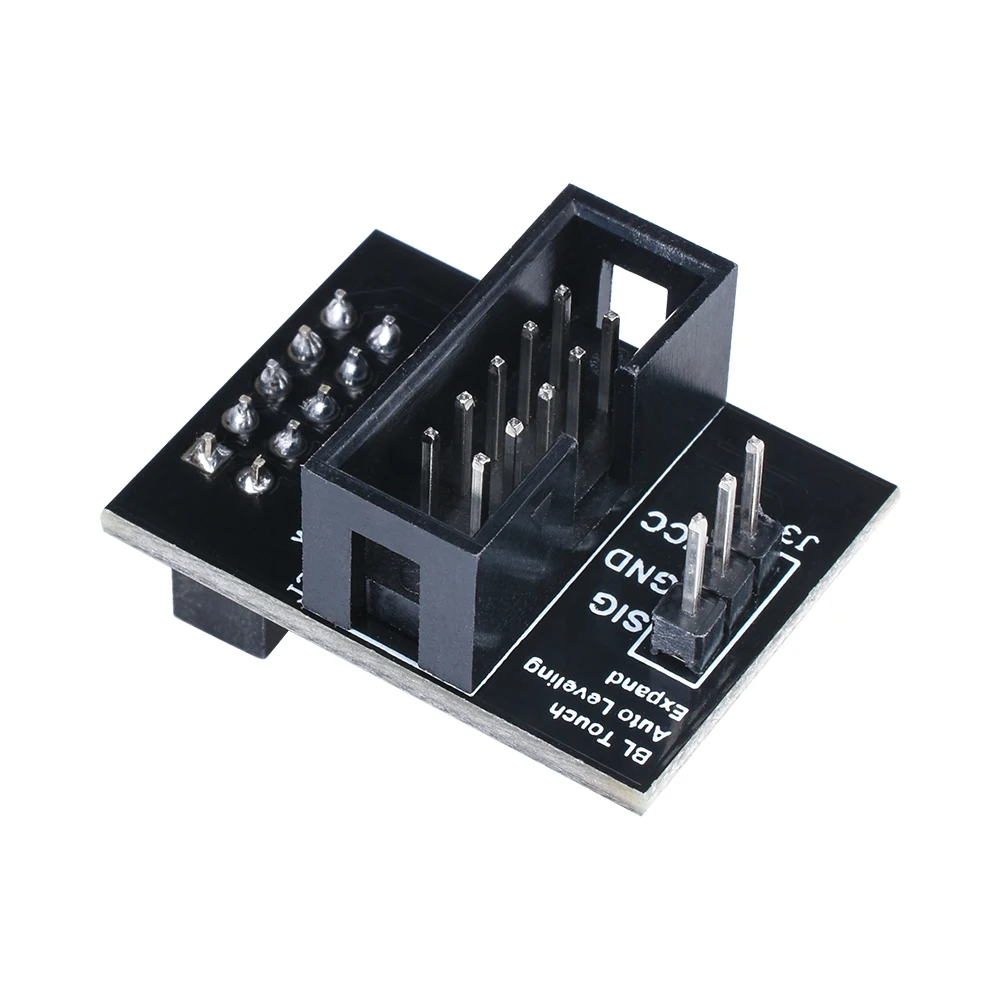

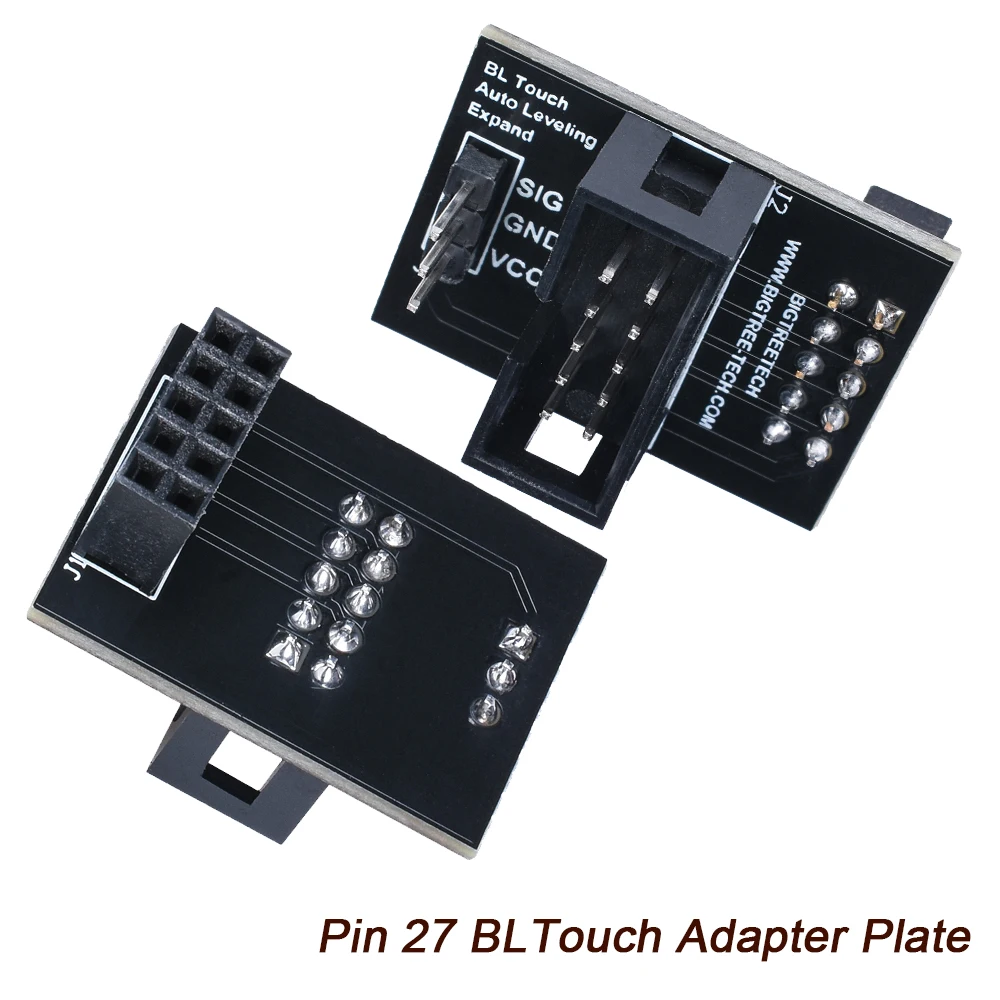

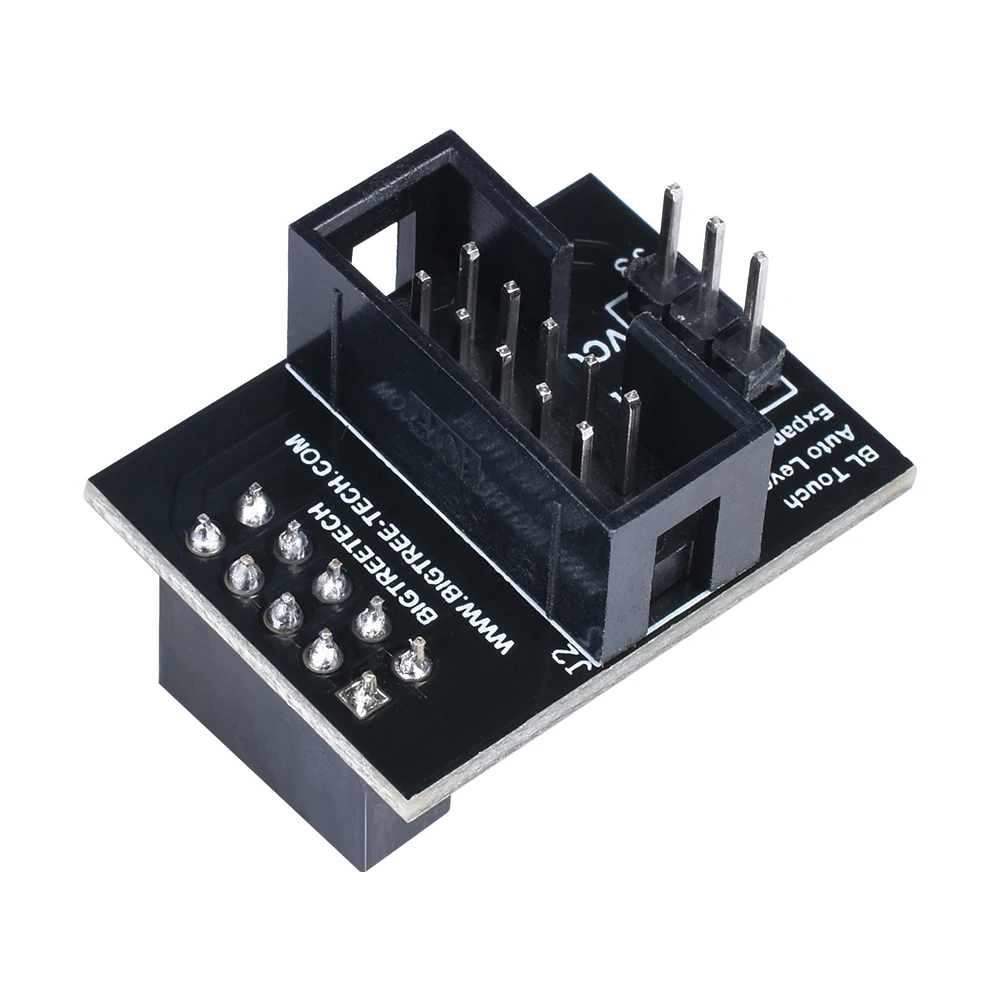

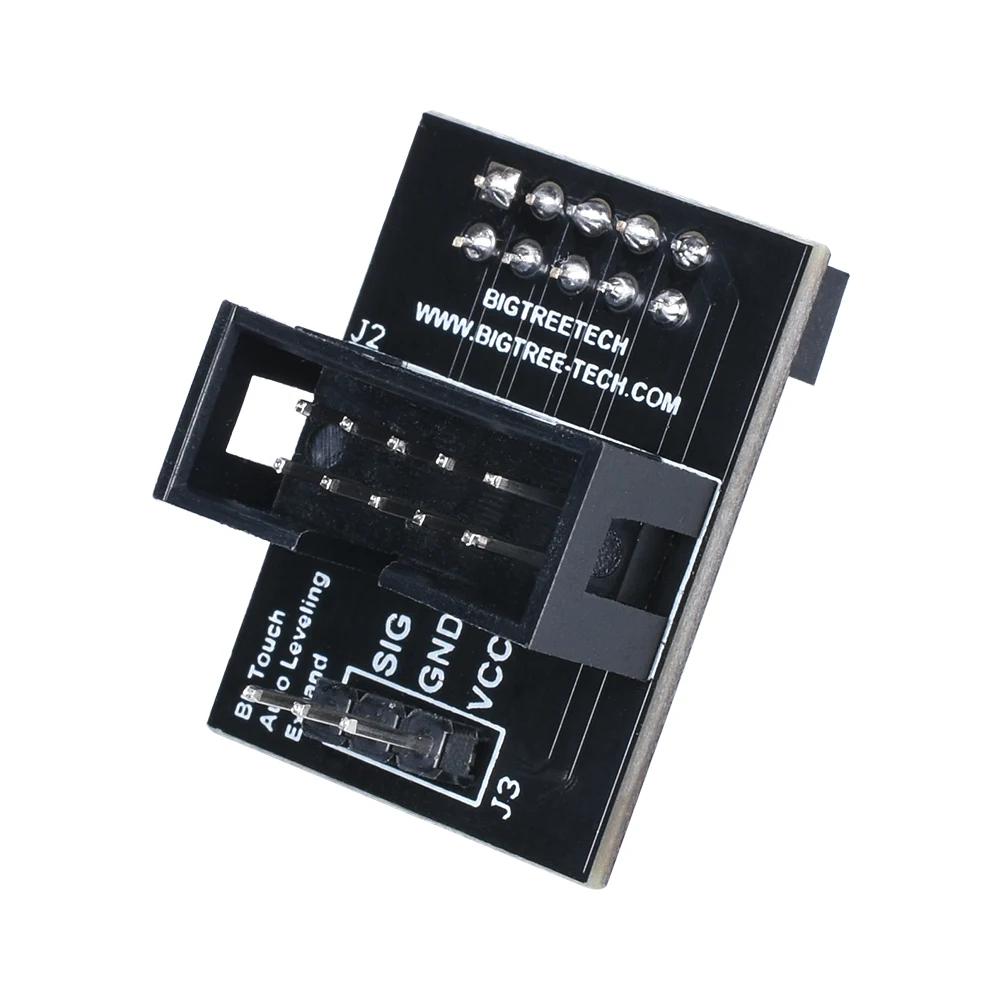

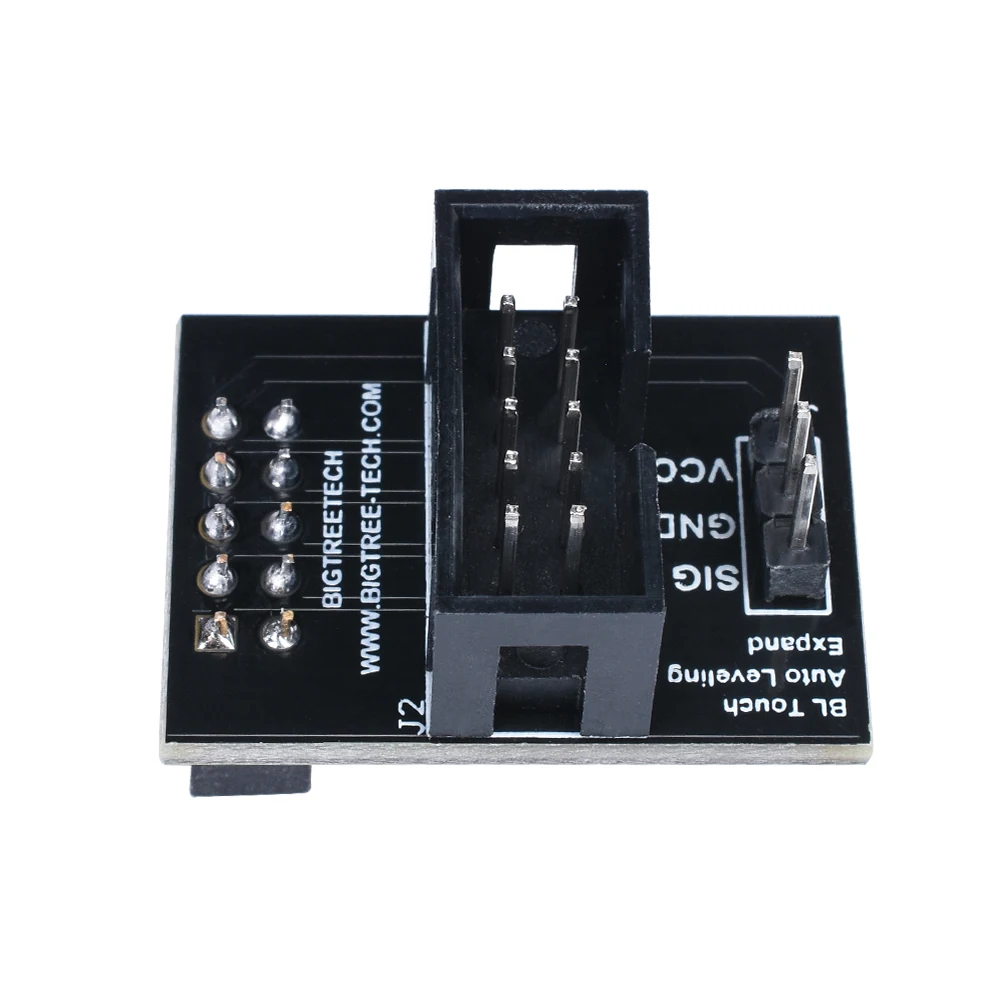

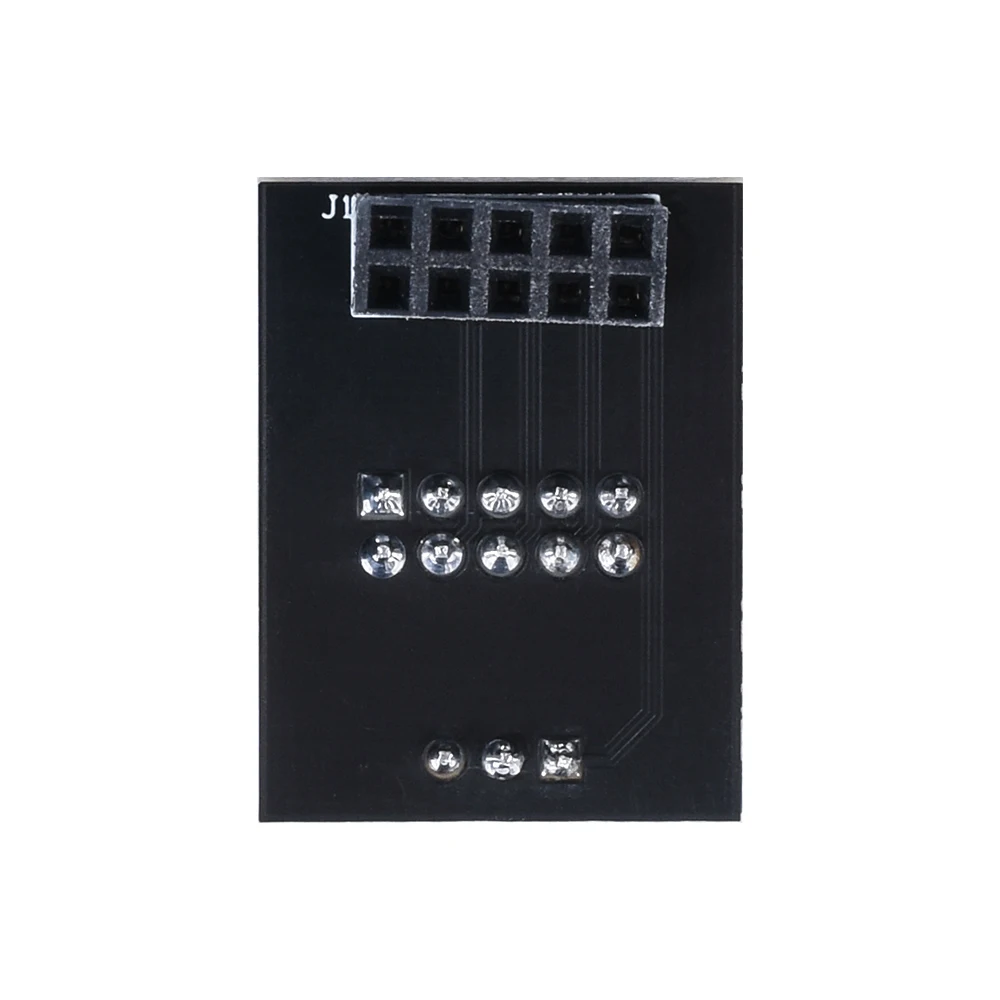

Плата адаптера Pin 27 BLTouch, 1 шт.
Особенности: 1. Эта печатная плата черного цвета. Работает с датчиком обнаружения BLTouch или нити накала.
2. Улучшенный дизайн с более широкими каналами питания
3. С помощью этого адаптера провода не нужно обрезать! Просто подключите его между платой и кабелем, подключите 3 провода bltouch и обновите прошивку.
4.BLTouch не входит в комплект с платой Pin 27
5. Совместим с: Ender 3/Ender 3 Pro/Ender 5/CR-10 Mini/CR-10.
6. Несовместим с: ANet A8/CR-8
7. Для использования необходимо, чтобы на плату Ender 3 был подключен загрузчик.
Плата pin 27 позволяет легко и быстро установить bltouch или датчик накаливания. Обычно вам нужно будет отрезать ленточный кабель и припаять его к контакту 27, но с платой его подключи и работай. (после обновления прошивки)
Проверьте конфигурацию провода на вашем bltouch или датчик накаливания. Новые датчики bltouch должны подключаться прямо к плате без отсоединения разъема.
1. Отсоедините ЖК-ленту ext1 на плате управления
2. Подключите Ext1 к плате pin 27

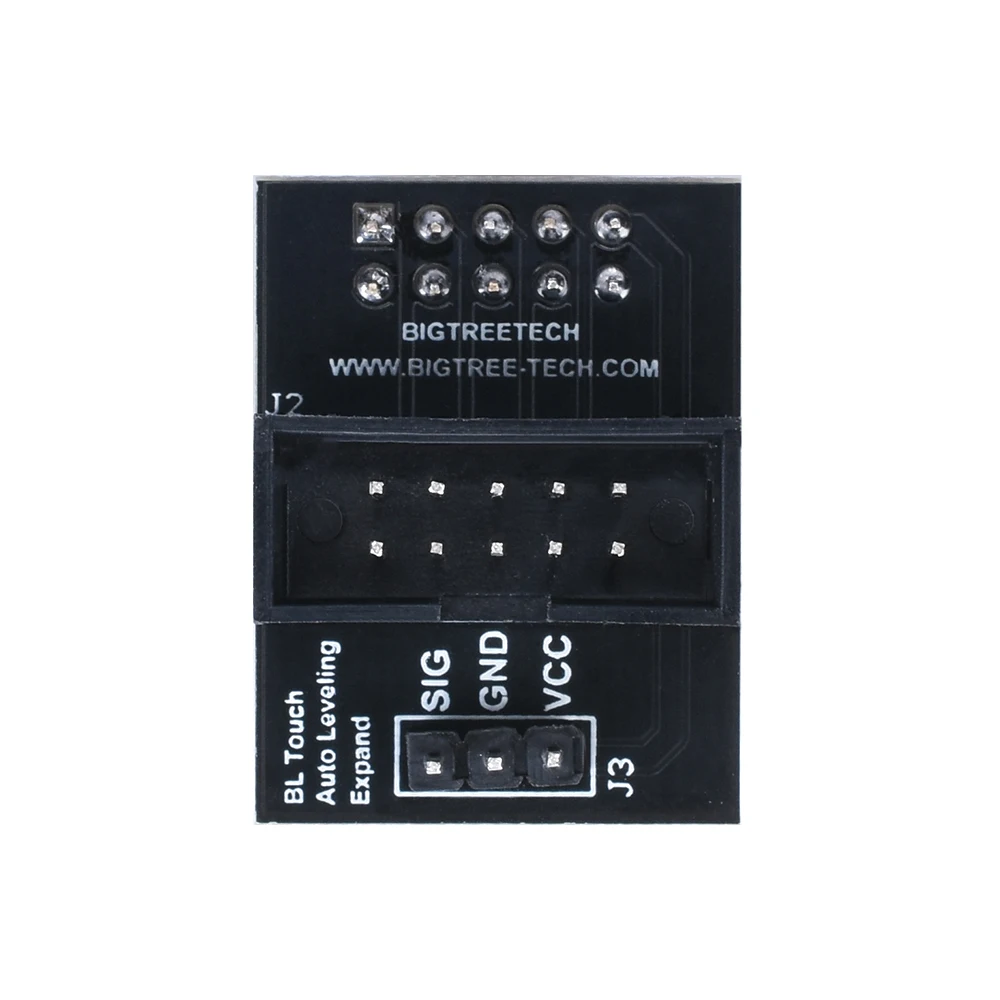

3. Подключите bltouch к 3 контактам платы контакта 27. Слева направо: коричневый-земля, Red-5v, желтый-сигнал
4. Подключите pin27 к основной плате. Убедитесь, что контакты разъема от контакта 27 к основной плате.
