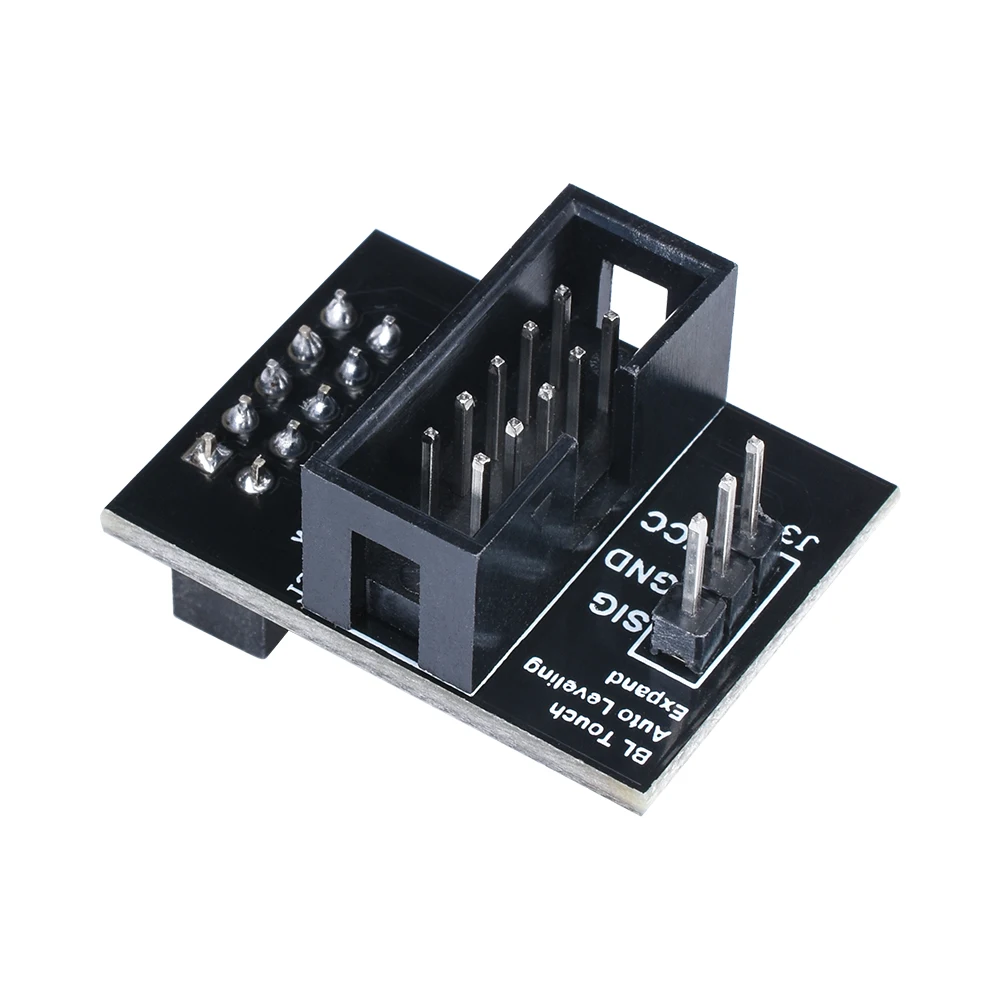

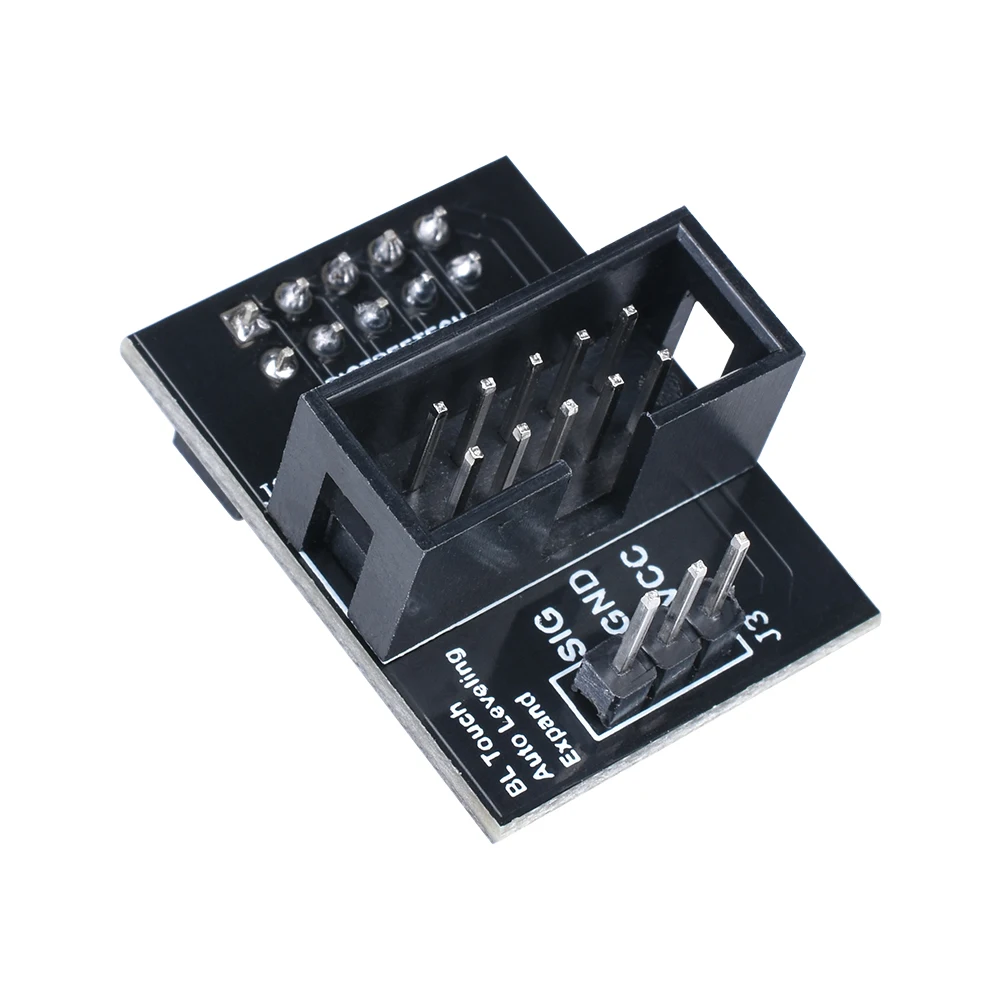

Модуль расширения, штыревая панель расширения BIGTREETECH BLTouch 27, плата-адаптер с датчиком автоматического выравнивания CR10 Ender-3Ender 3 Pro Kossel

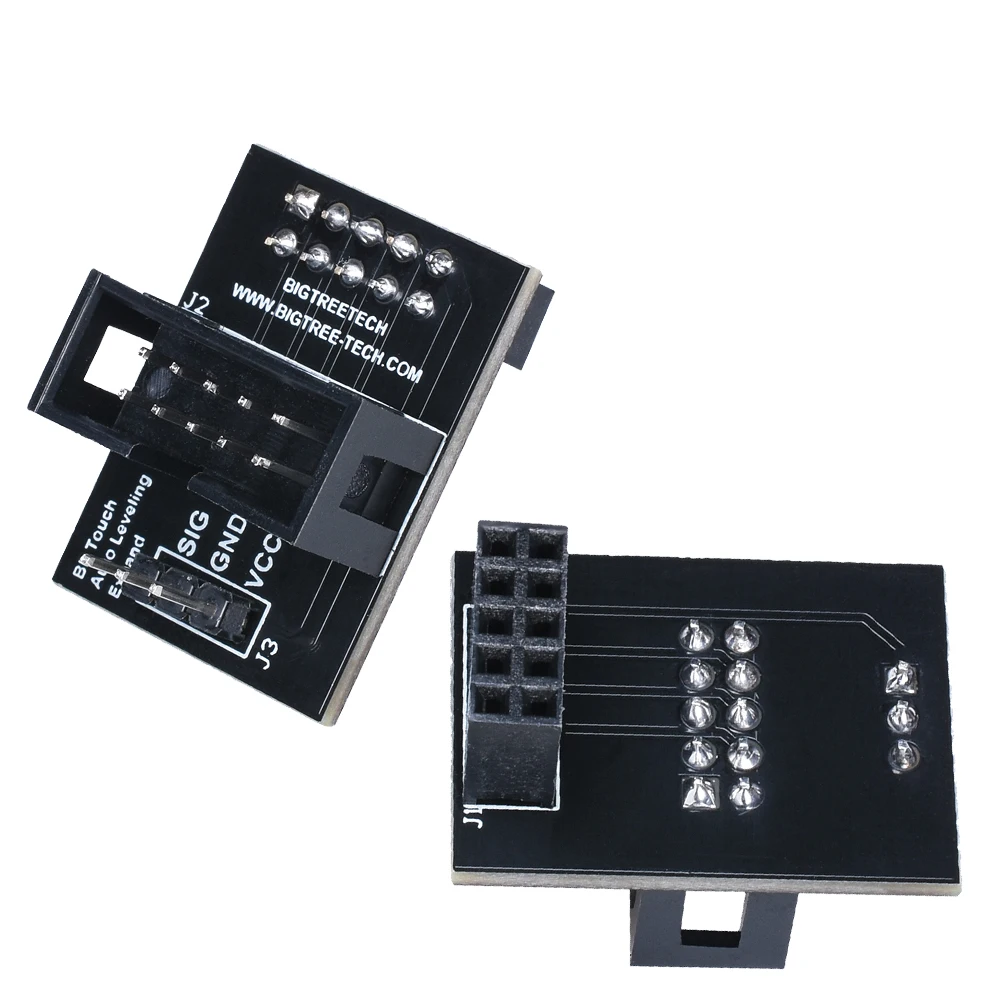

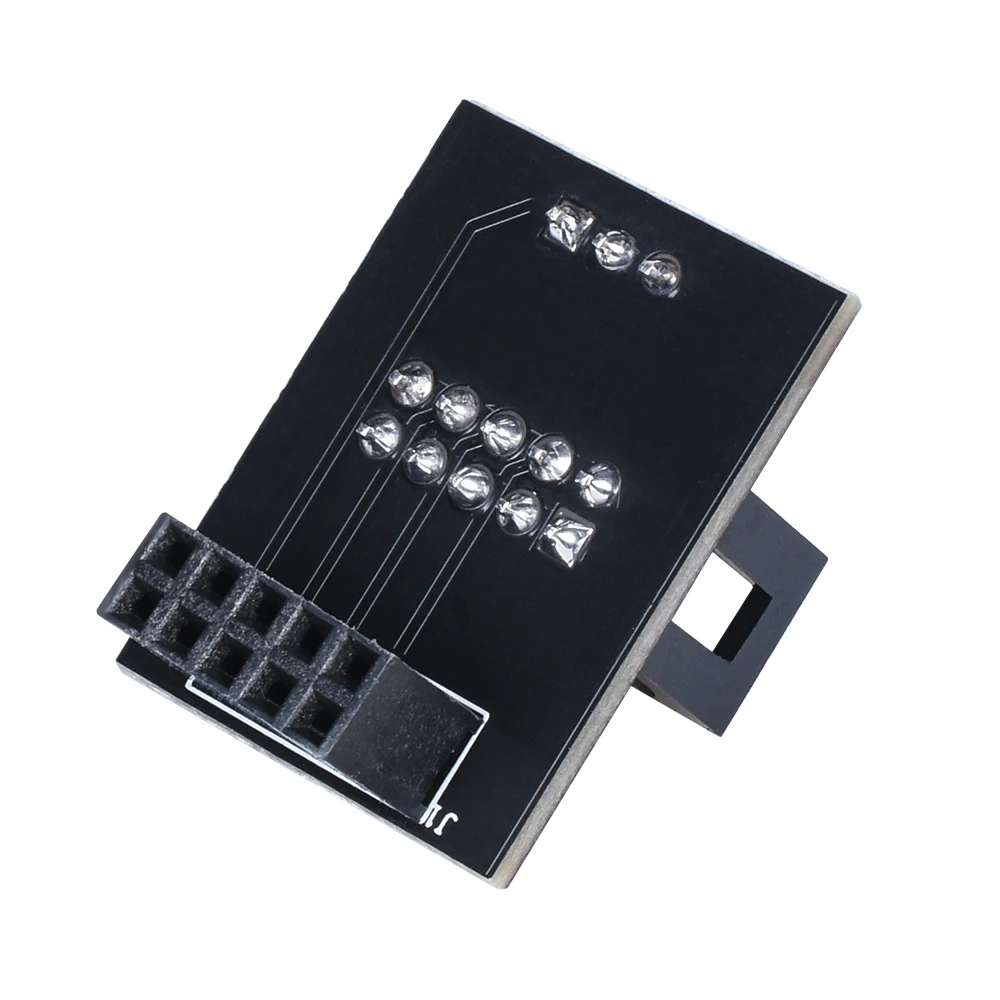

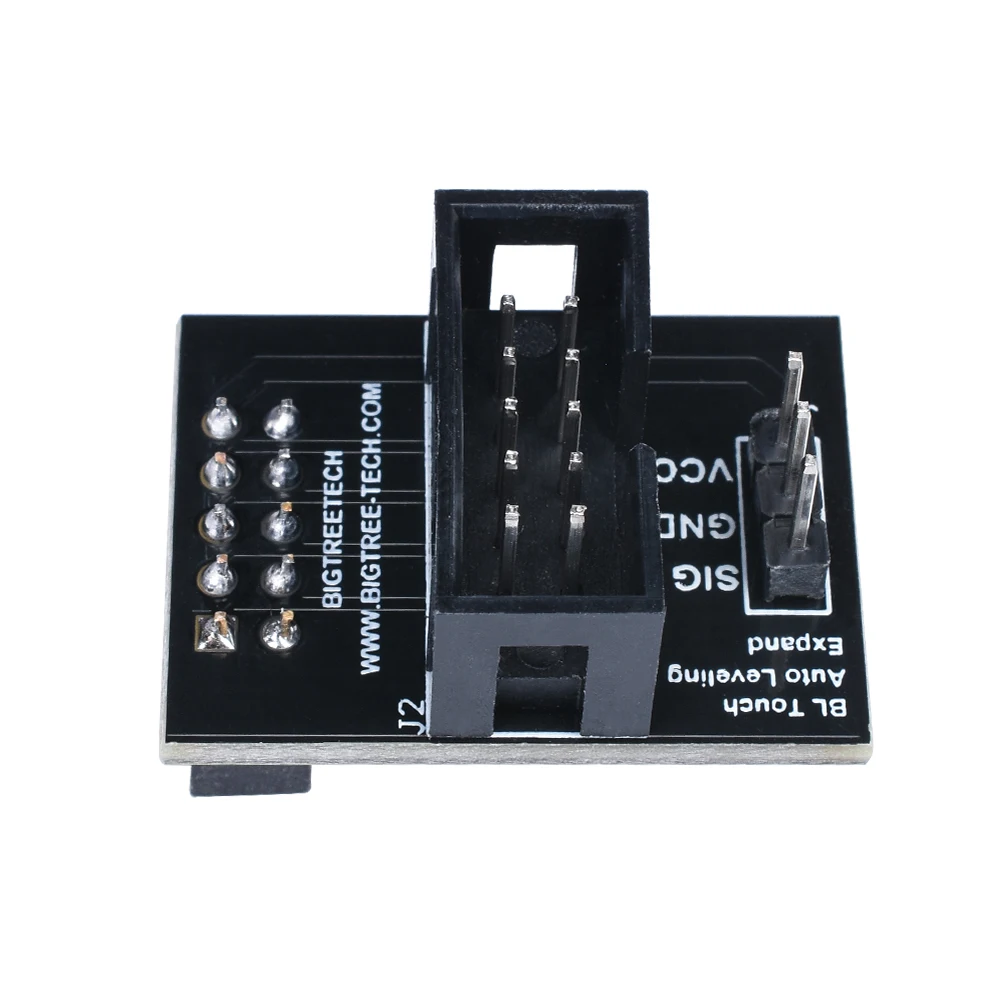

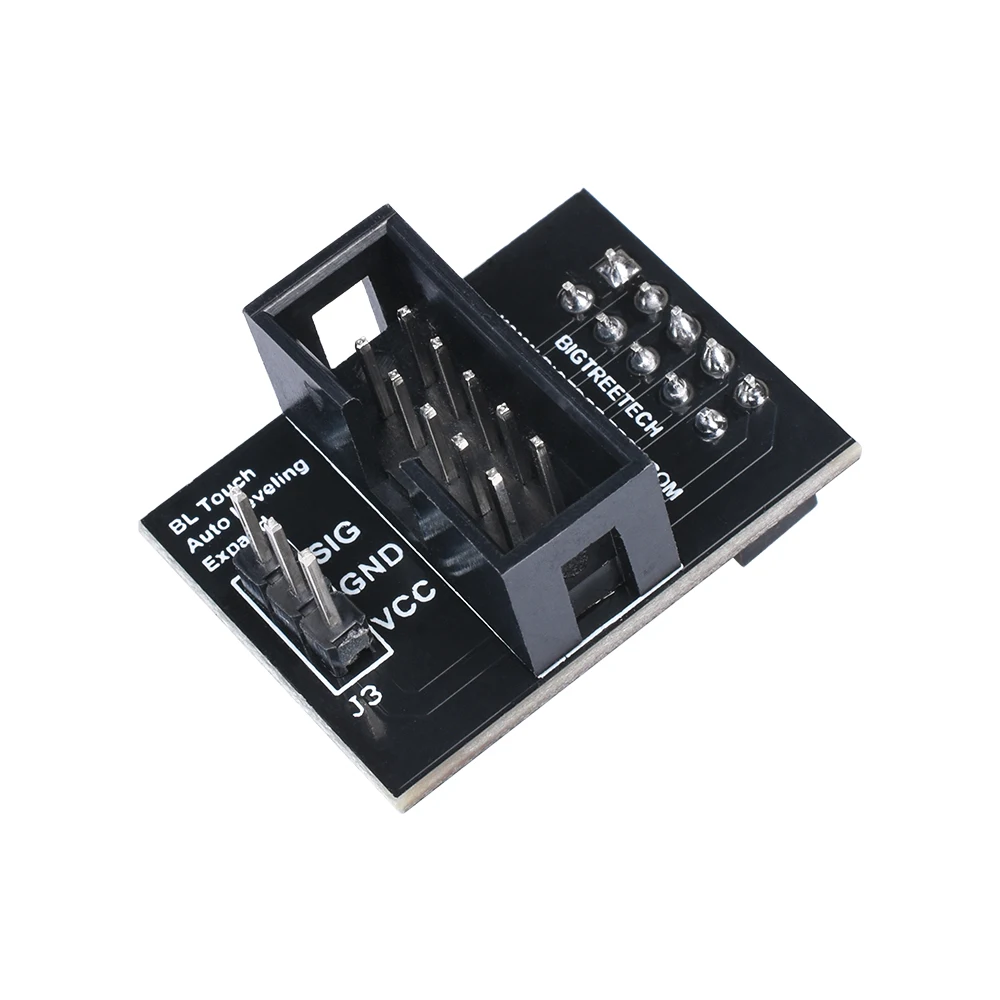

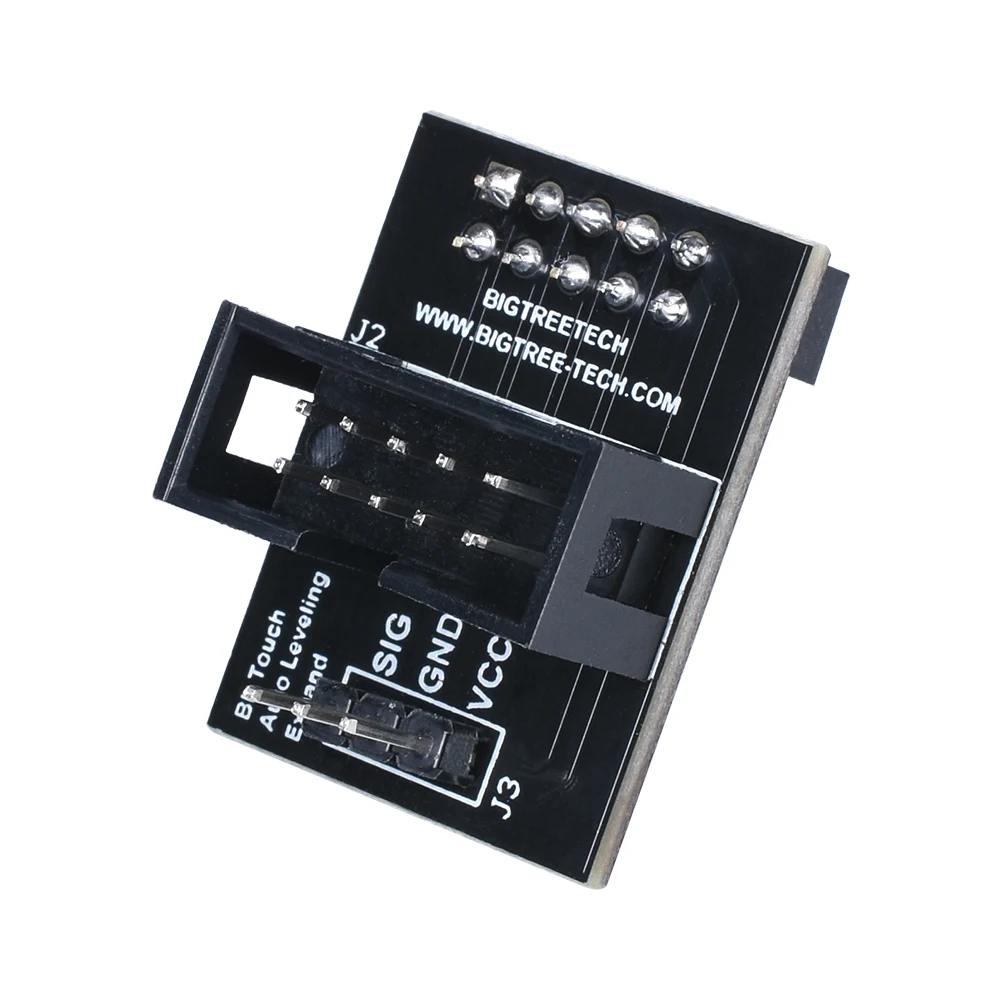

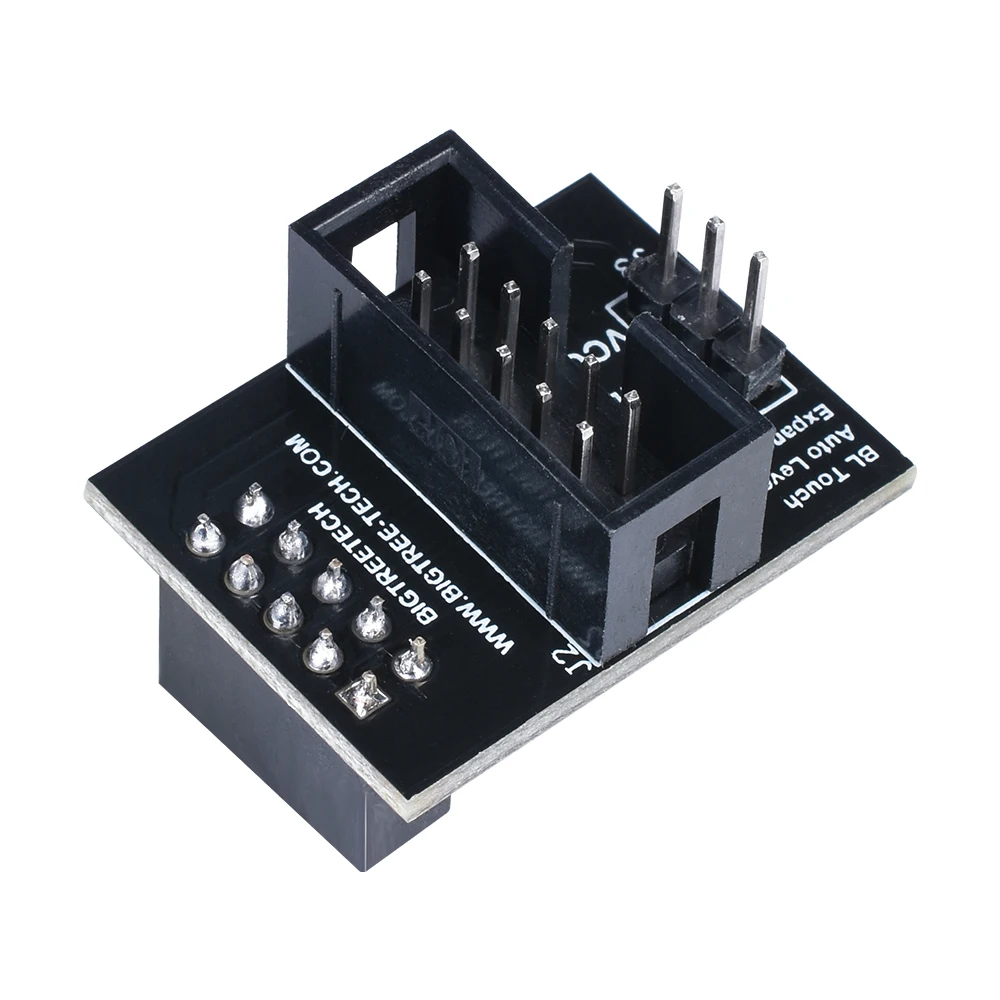

1PC Pin 27 BLTouch плата адаптера

Особенности: 1. Эта печатная плата черного цвета. Работает на датчике обнаружения BLTouch или нити.

2. Улучшенная Конструкция с более широкими каналами питания

3. С помощью этого адаптера не нужно обрезать провода! Просто подключите его между платой и кабелем, подключите 3 провода bltouch и обновите прошивку.

4.BLTouch не входит в комплект с платой Pin 27

5. Совместим с: Ender 3/Ender 3 Pro/Ender 5/CR-10 Mini/CR-10.

6. Несовместим с: ANet A8/CR-8

7. Для этого необходимо, чтобы загрузчик прошел мигание на плату Ender 3.

Примечание:

Плата pin 27 делает установку bltouch или датчик накаливания быстрой и легкой. Обычно вам нужно будет разрезать ленточный кабель и припаять в контакт 27, но с платой подключи и работай. (после обновления прошивки)

Проверьте конфигурацию провода на bltouch или датчик накаливания. Новые датчики bltouch должны подключаться прямо к плате, не повреждая разъем.

1. Отсоедините ЖК-ленту ext1 на пульте управления

2. Подключите Ext1 к плате pin 27

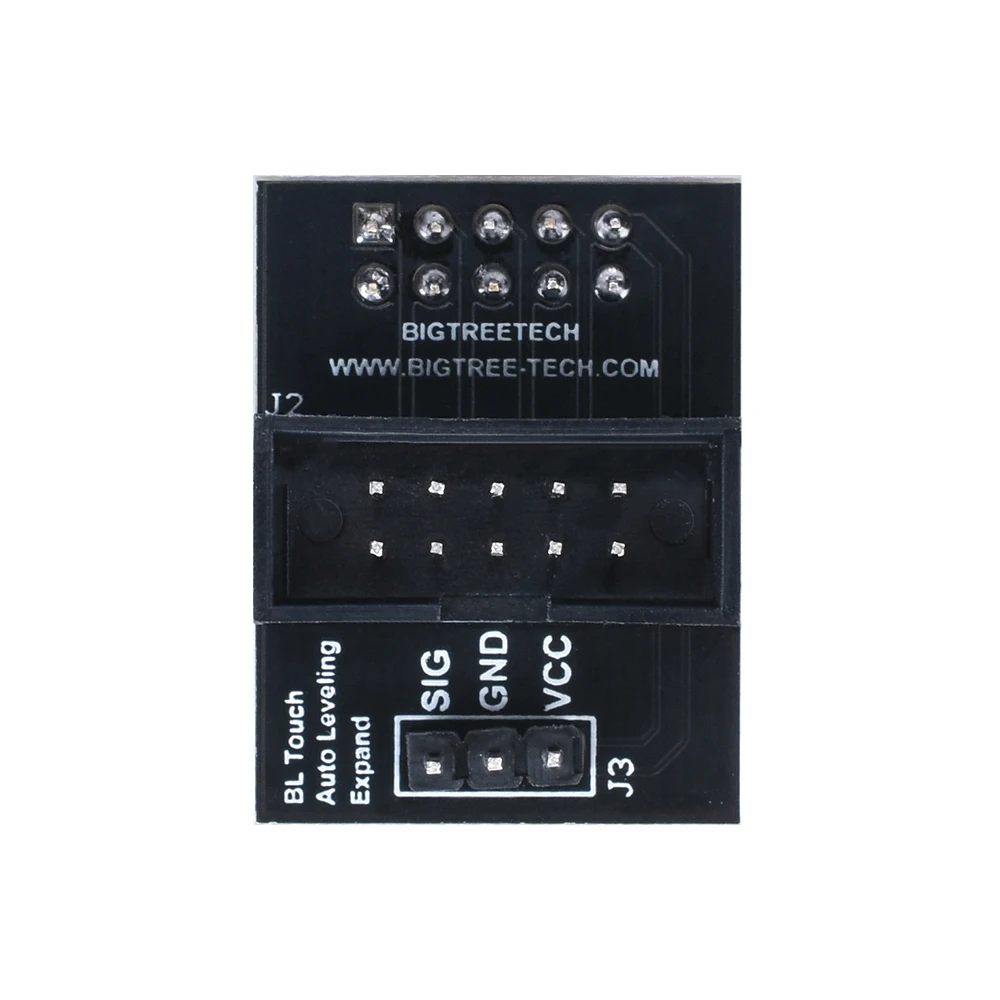

3. Подключите bltouch к 3 контактам на плате pin 27. Слева направо: коричневый-грунт, Red-5v, желтый-сигнал

4. Подключите pin27 к основной плате. Убедитесь, что выровняете штырьковые контакты от штырька 27 к основной плате.
