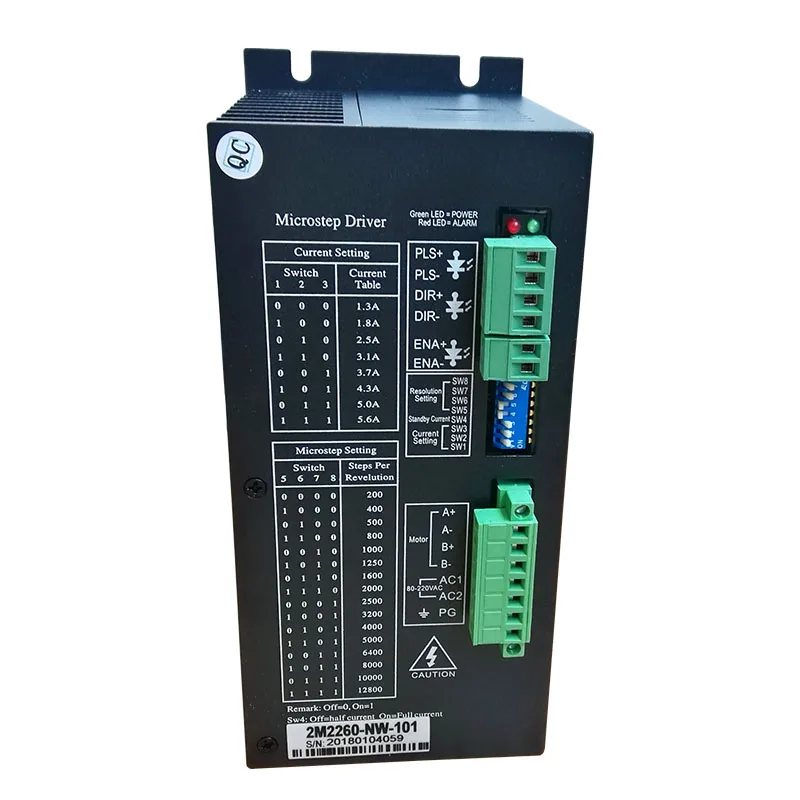

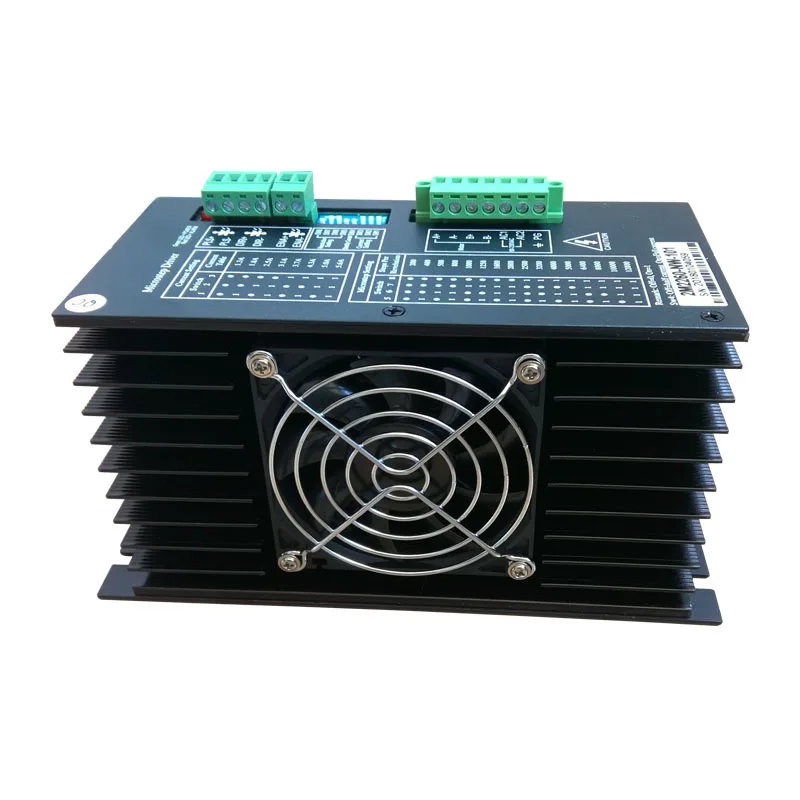

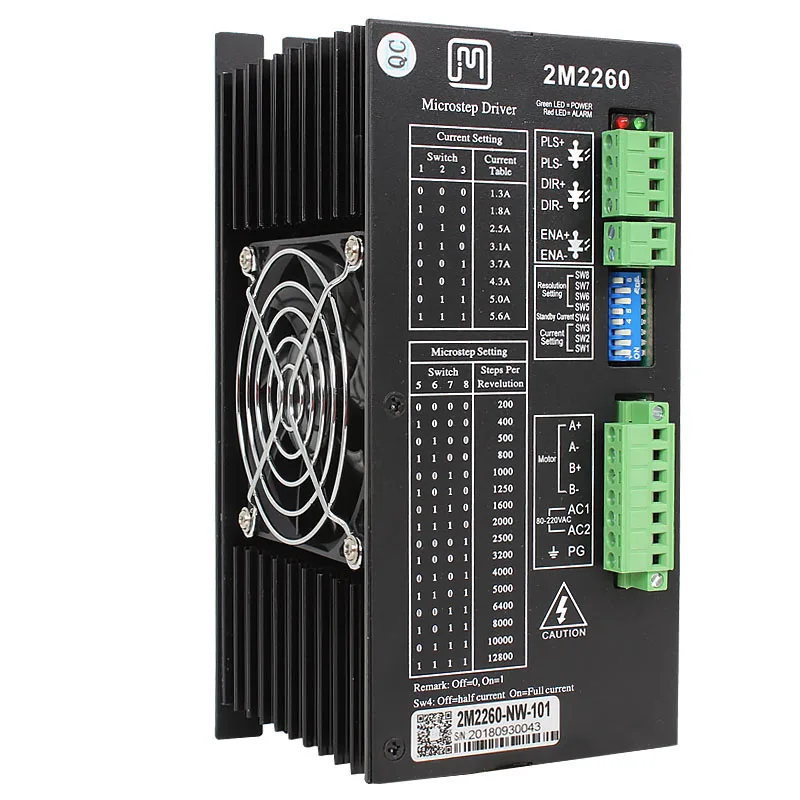

Двухфазный гибридный шаговый двигатель 2M2260 с двухфазным блоком питания переменного тока 80 ~ 220 В, подходит для двухфазного гибридного шагового двигателя с напряжением движения 80 В ~ 220 В, ток менее 5,6 А и номер кадра 86 ~ 130 мм. Драйвер использует цикл тока серводвигателя переменного тока для управления подразделением. Колебания крутящего момента двигателя небольшие, бег на низкой скорости стабильный, вибрация и шум низкие, и точность позиционирования высокая. Широко используется в гравировальных станках, станках с ЧПУ, упаковочных машинах и другом оборудовании. Он хорошо работает при низкой вибрации, низком уровне шума, высокой точности, высокоскоростном оборудовании.
Главные особенности:
1. Среднее Управление током, двухфазный синусоидальный выходной ток привода 2. Однофазный источник питания переменного тока 80 ~ 220 В 3. Фотоэлектрический изолирующий входной сигнал/выход 4. Перенапряжение, понижение напряжения, перегрузки по току, фазовое короткое замыкание, защита от перегрева 5,16 сегмент и автоматическая функция полупотока 6. 8-скоростная Выходная фазная Настройка тока 7. С функцией фазовой памяти (Сохраняет питание двигателя в неизменном положении) 8. С автономным входным терминалом команды 9. Крутящий момент двигателя связан с его скоростью, независимо от количества шагов за оборот двигателя. 10. Высокая скорость запуска
Подразделение и ток:

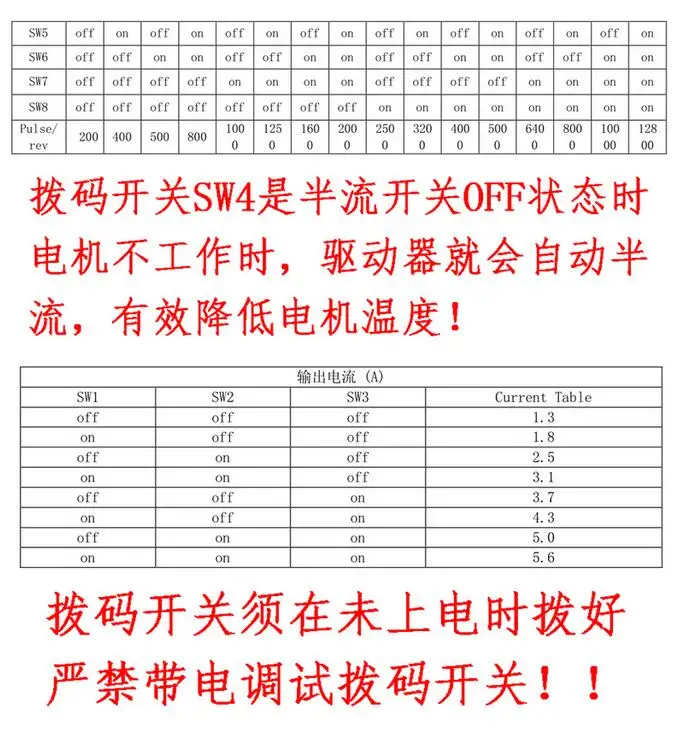

Когда DIP SW4 находится в режиме полупотока 0FF, привод будет автоматически работать наполовину, когда двигатель не работает. Поток, эффективно снижает температуру двигателя! Переключатель DIP должен быть установлен при выключении питания. Запрещено отлаживать DIP-переключатель!

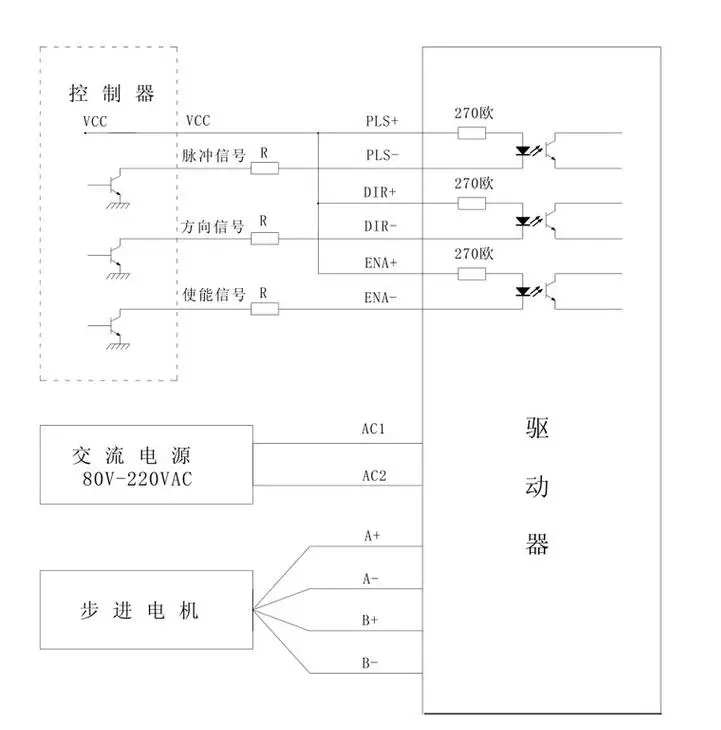

Схема подключения и размеры
Пожалуйста +: Шаг импульсный сигнал входной положительный терминал Пожалуйста-: Шаг импульсный сигнал входной отрицательный терминал DIR +: шаг направления сигнала входной положительный терминал DIR one: шаг направления сигнала входной отрицательный конец Ответ +: автономный включение сброса сигнала входной положительный терминал Эна-: автономный включить сброс сигнала входной отрицательный терминал Сбой диска при включении сигнала в автономном режиме, отключение любых допустимых Импульсный, выходной силовой компонент драйвера выключен, двигатель не поддерживается Высокий крутящий момент. AC1, AC2, PE: Подключите питание привода Когда напряжение источника питания составляет 220 В переменного тока, максимальный ток-5A. Источник питания Линия поперечного сечения ≥ 1,5 мм 2 и находится в максимально короткие сроки. Привод AC1 Терминал и AC2 подключены к источнику питания, а внешний соединен в серии с защитой 6A. Опасных провода. PE Клемма заземления. A + A-B + B-: двухфазный гибридный шаговый двигатель Соединение между драйвером и двухфазным гибридным шаговым двигателем является четырехпроводным, электрическим Обмотки машины соединены параллельно и последовательно, и метод подключения имеет высокую скорость. Но ток привода большой (в 1,73 раз больше тока обмотки двигателя), в серии Ток привода равен току обмотки двигателя при подключении. Примечание: Если источник питания не имеет изоляционного трансформатора, необходимо сделать заземление драйвера. Терминал PE и мотор надежно заземлены.
