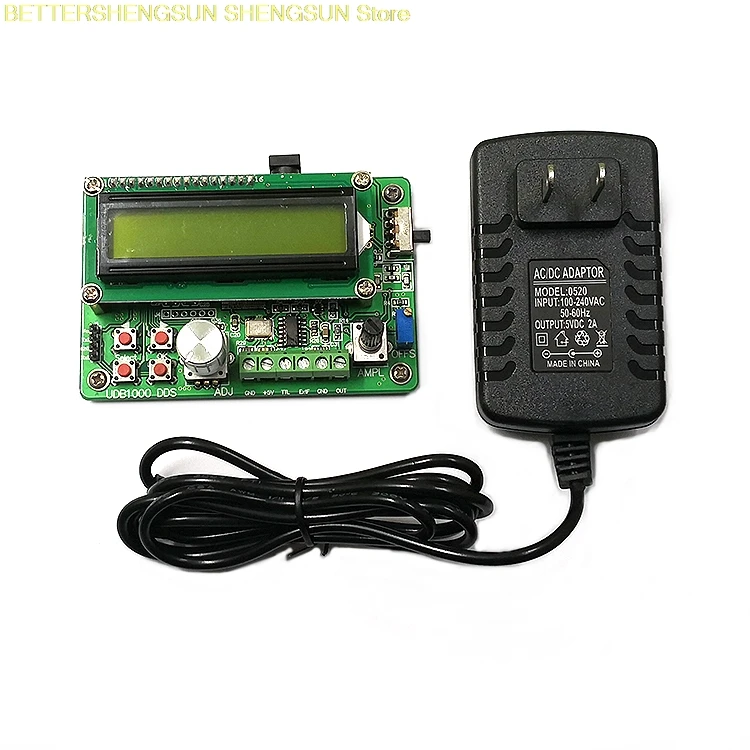

Модуль источника сигнала UDB1002S 2M DDS, генератор сигналов содержит частотомер 60 МГц

Серия UDB-100xS-генератор сигналов на основе технологии прямого цифрового синтеза (DDS). Он разработан с FPGA, который прост в использовании и имеет высокую стабильность сигнала. Он может выводить синусоидальную волну, квадратную волну (рабочий цикл может быть скорректирован на 1%-99%), треугольную волну, волну пилообразного дерева и другие функциональные формы волны с источником питания DC5V. Максимальный выходной диапазон 10Vpp и синусоидальной частоты от 0,01 Гц до 8 МГц, прямоугольную волну и треугольной формы волны. Волна амплитудно-модулируемый сигнал колеблется от 0,01 Гц до 1 МГц с разрешением 0,01 Гц. Он имеет три функции: синхронный выход TTL и частотный метр 60 МГц.

1. Сигнал: Синусоидальная волна, квадратная волна, треугольная волна и Пилообразная волна могут быть выходными; 2. Измерение: прибор имеет функцию измерения частоты и подсчета. 3. Сканирование: функция сканирования развертки может реализовывать частотное сканирование; 4. Функция хранения и ввода: с 10 комплектами функций хранения параметров, M0 ~ M9, запуск автоматического ввода ting M0
