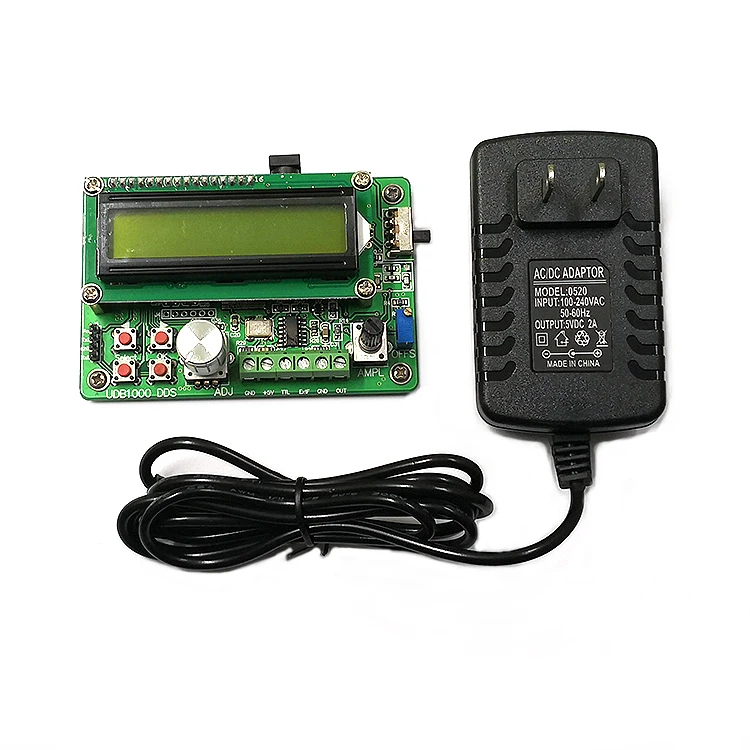

Модуль источника сигнала UDB1002S 2M DDS, генератор сигналов содержит Частотный метр 60 МГц

Серия «UDB-100xS»-генератор сигналов, основанный на технологии прямого цифрового синтеза (DDS). Он разработан с FPGA, который прост в использовании и имеет высокую устойчивость сигнала. Он может выпускать синусоидальную волну, квадратную волну (рабочий цикл можно регулировать на 1%-99%), треугольные волну, волну пилообразной формы и другие функциональные формы волны с блоком питания 5 в пост. Тока. Тока. Максимальный выходной диапазон 10Vpp и синусоидальной частоты от 0,01 Гц до 8 МГц, прямоугольную волну и треугольной формы волны. Волна амплитудно-модулируемый сигнал колеблется от 0,01 Гц до 1 МГц с разрешением 0,01 Гц. Три функции: синхронный выход TTL и частотный метр 60 МГц.

1. Сигнал: Синусоидальная волна, прямоугольная волна, треугольная волна и Пилообразная волна могут быть выходными; 2. Измерение: прибор имеет функцию измерения частоты и подсчета. 3. Сканирование: функция сканирования с помощью подметания может осуществлять частотное сканирование; 4. Функция хранения и ввода: с 10 комплектами функций хранения параметров, M0 ~ M9, запуск автоматического ввода ting M0
