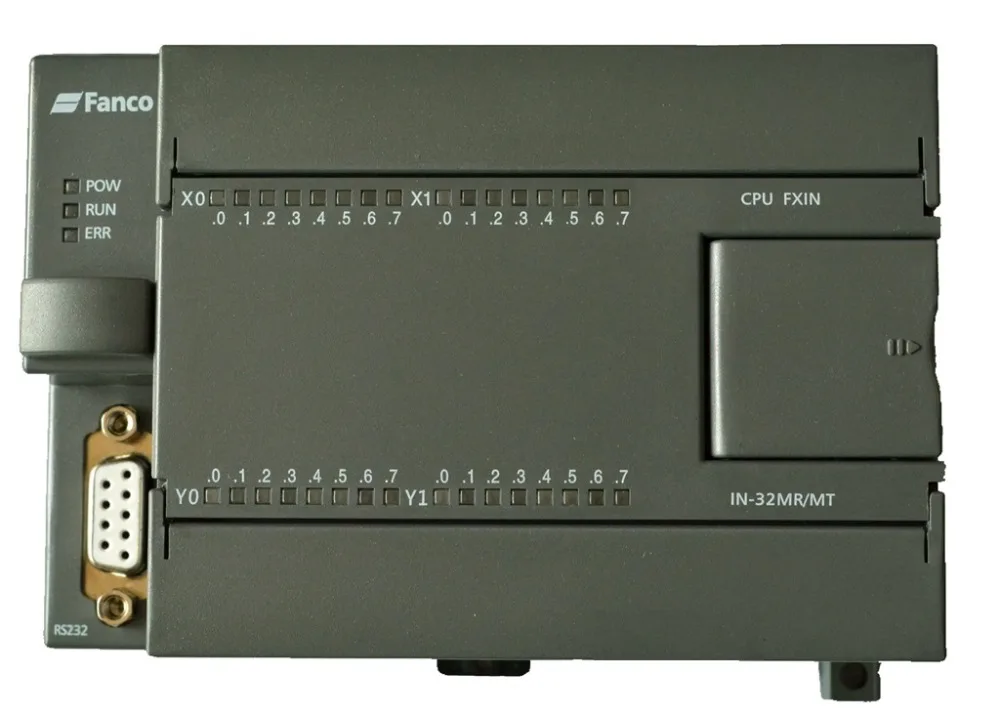

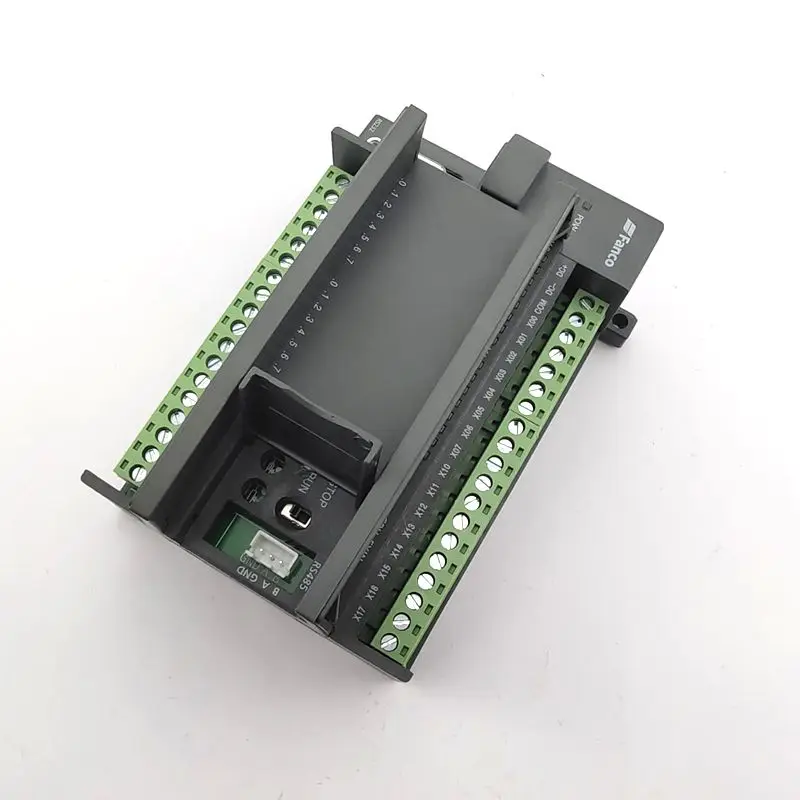

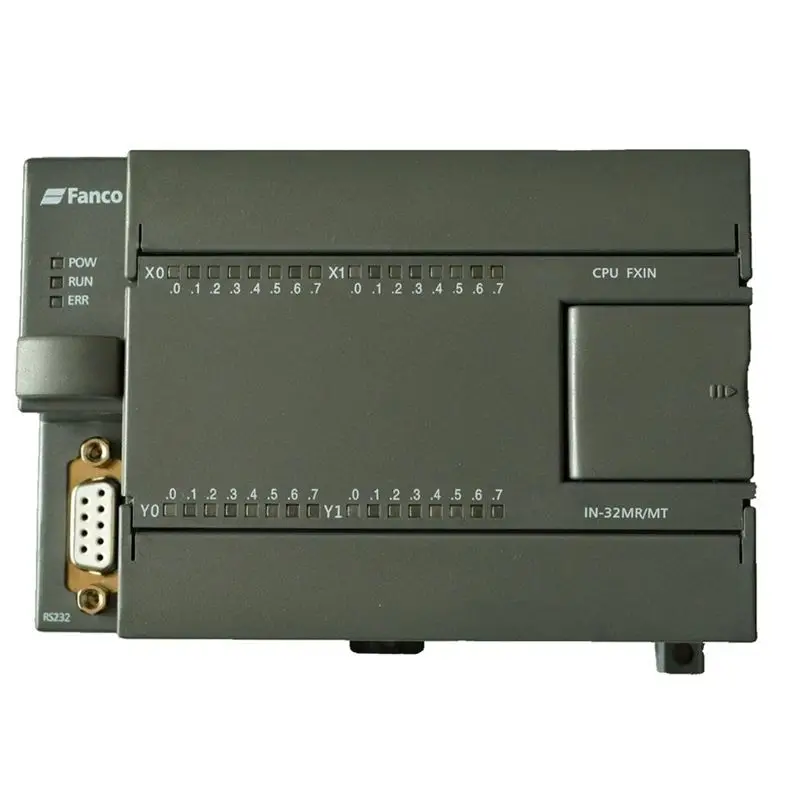

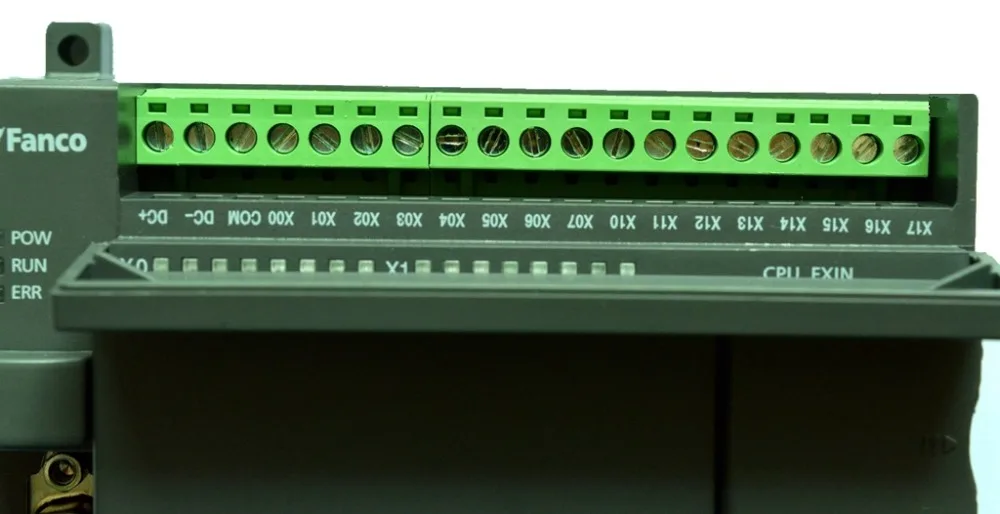

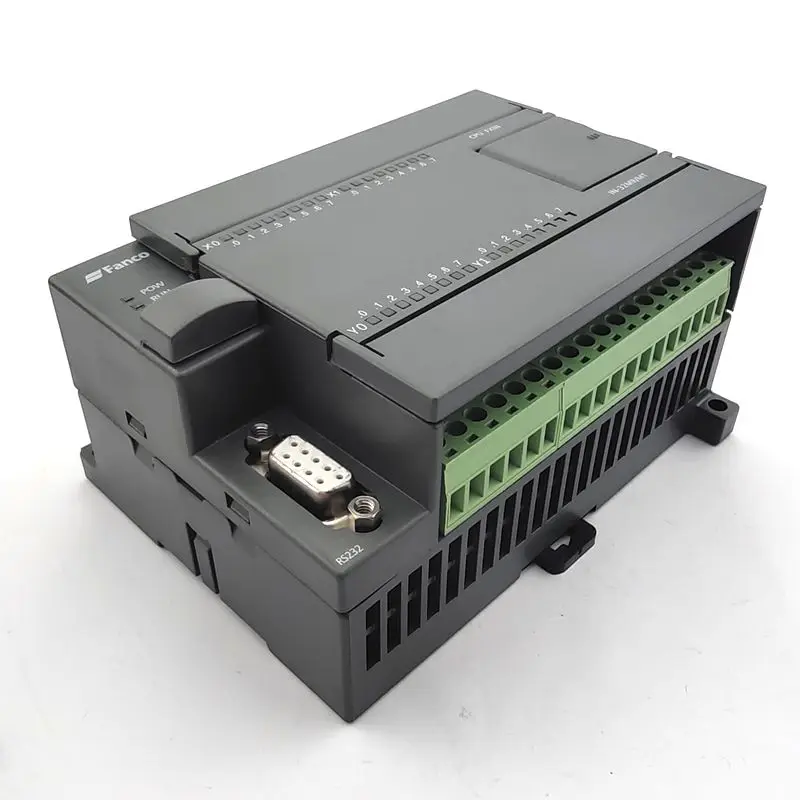

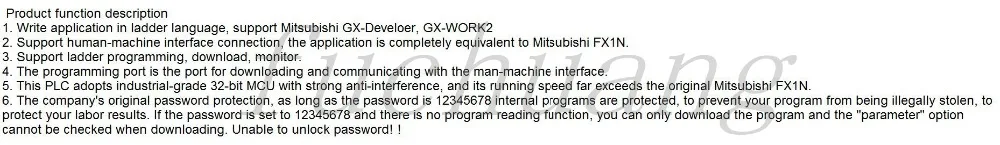

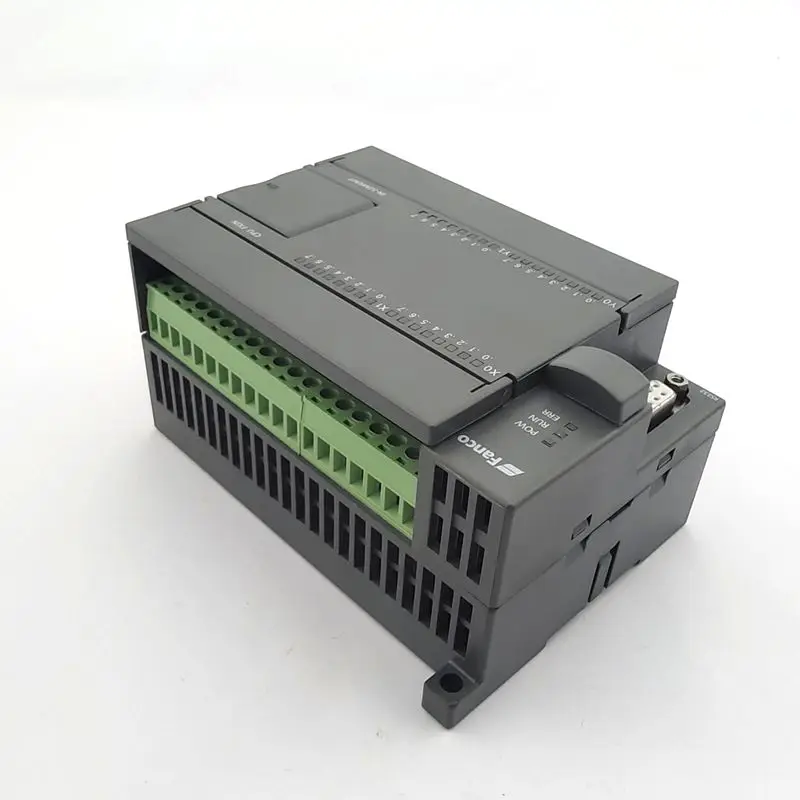

Функциональное описание FX1N-32MT продукта
Примечания к покупке:
Плата питается от 24 В постоянного тока. Не вводите переменный ток или 220 В. На плате используется программа загрузки последовательного порта.
Проект
Производительность
Метод управления работой
Режим многократного сканирования сохраненной программы
Режим управления входом и выходом
Режим пакета (при выполнении инструкции по завершению), команды Обновления ввода и вывода, функция импульсного захвата
Язык программирования
Схема лестницы, инструкции по шагу SFC

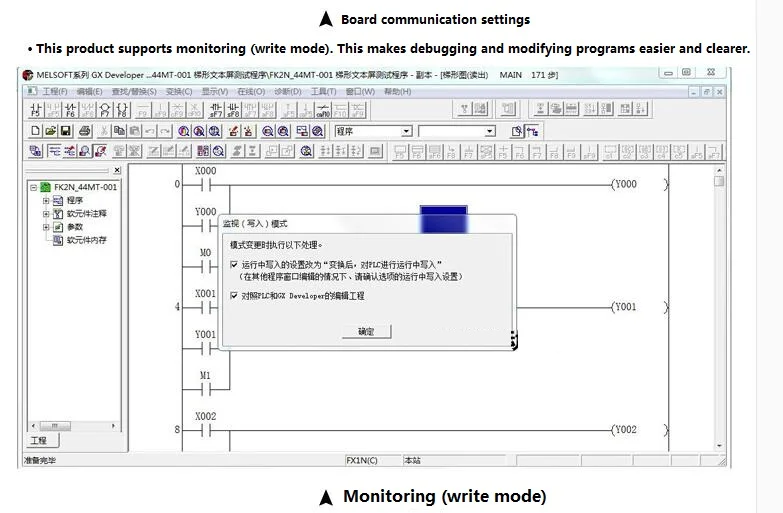

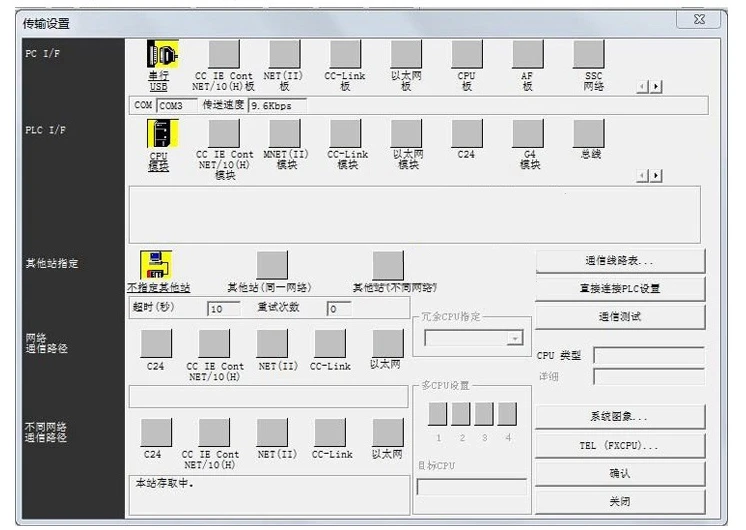

Программное обеспечение для программирования лестницы
Разработчик GX, GX Works2
Память программы
8K шаг EEPROM
Тип инструкции
Прямая инструкция
27
Инструкция по ступенчатой лестнице
2
Базовая Инструкция по применению
70
Скорость инструкции
Основные инструкции
Инструкция 0.1μS-0.55μS
Инструкции по применению
Инструкция 0.8μs-10μs

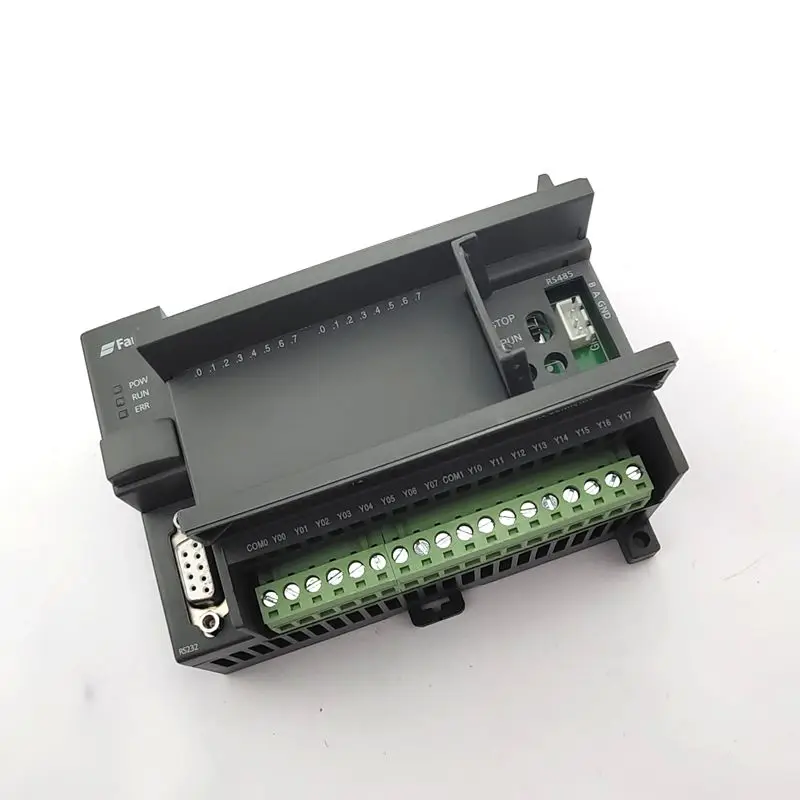

Входной выход
Входное реле X
X0-X127,128 баллов
Выходное реле Y
Y0-Y127,128 пуанст
Вспомогательное реле м
Общее использование
M0-M1523,1524 баллов
Специальное использование
M8000-M1535,1152 точек (после снижения мощности M500)
Состояние
S10-S999,1000 баллов
Таймер T
100 мс
T0-199,200 баллов
10 мс
T200-T245,46 баллов
1 мс
T246-T249,4 балла
Накопление 100 мс
T250-T255,6 баллов
Счетчик C
Счетчик 16 бит
C0-C199,200 точек (после с100 энергосбережения)
Счетчик 32 бита
C200-C255,56 баллов
Регистр данных
Общее использование
D0-D500 (после выключения питания D200),500 точек
Специальное использование
D8000-D8255,255 баллов
Индексирование
V7-V0,Z7-Z0,16 баллов
Вложенная указка
P0-P127,128 баллов
Постоянная
K 16 бит
-32768-32767
K 32 бит
-2 147 483 648-2 147 483 647
H 16 бит
0-FFFF
H 32 бит
0-FFFFFFFF
Набор инструкций по поддержке
27 основных инструкций
Мнемоник, имя
Функция
Доступные мягкие компоненты
[LD] Возьмите
Запуск контакта «a»
XYMSTC
[LD] Возьмите задний ход
Контакт запуска операции «b»
XYMSTC
[LDP] Возьмите импульсный подъем
Подъемный край обнаруживает начало работы
XYMSTC
[LDF] снимите край падения импульса
Падающий край обнаруживает начало работы
XYMSTC
[И] и
Серия "a" контакт
XYMSTC
[ANI] и разворот
Серия "b" контакт
XYMSTC
[ANDP] с поднятым краем импульса
Подъемный край обнаруживает соединение серии a
XYMSTC
[ANDF] с краем падения импульса
Падающий край обнаруживает последовательное соединение
XYMSTC
[Или] или
Параллельный контакт "А"
XYMSTC
[ORI] или инверсия
Параллельный контакт "b"
XYMSTC
[ОВП] или импульсный подъем края
Подъемный край обнаруживает параллельное соединение
XYMSTC
[OUT] выход
Команда привода катушки
YMSTC
[Набор] набор
Команда удержания катушки
YMS
[RST] сброс
Команда сброса катушки
YMSTCD
[Пожалуйста] импульс поднимающегося края
Команда обнаружения подъема края
YM
[PLF] Импульсный подъем края
Инструкция по обнаружению краев падения
YM
[MC] Мастер
Соединительная катушка общей серии точек
[MCR] Мастер-сброс
Очищающая катушка обычной серии
[MPS] на стопку
Оперативное хранилище
[MRD] Чтение стека
Отображение данных
[MPP] выскакивание
Сохранение чтения и сброса
[INV] реверс
Обратный результат работы
[NOP] пустая операция
Без действий
[Конец] конец
Программа завершения последовательности
Инструкции по схеме ступенчатой лестницы
Стремянка STL
Старт ступенчатой лестницы
RET возврат
Ступенчатая лестница
Инструкция по применению
Классификация
FNC NO.
Инструкция mnemonic
Название инструкции
Высокоскоростная обработка
56
SPD
Плотность импульсов
57
Плси
Импульсный выход
59
ПЛСР
Регулируемый импульсный выход скорости
Легкая команда
66
Альт
Альтернативный выход
67
Рампа
Сигнал пандуса
Позиционирование
156
Зрн
Возврат происхождения
157
Плсв
Переменный импульсный выход
158
Дрви
Соответствующий контроль положения
159
Дрва
Абсолютный контроль положения
Инструкция по сравнению контактов
224
LD =
Начало работы (S1) = (S2) включение
225
ЛД
Запуск работы (S1) ﹥(S2) Включите
226
Лдвеар
Запуск работы (S1) ﹥(S2) Включите
228
Ld﹥
Запуск работы (S1) включится (S2)
229
Лдвэр =
Начало работы (S1) ≤(S2) включение
230
LD﹥ =
Начало работы (S1) ≥(S2) включение
232
И =
Последовательное соединение (S1) = (S2) Проводимость
233
Андре
Последовательное соединение (S1) (S2) Проводимость
234
Андрев
Последовательное соединение (S1) (S2) Проводимость
Инструкция по сравнению контактов
236
Андрев>
Последовательное соединение (S1) & ne;(S2) Проводимость
237
Андрев =
Последовательное соединение (S1) ≤(S2) Проводимость
238
И> =
Последовательное соединение (S1) ≥(S2) Проводимость
240
OR =
Параллельное соединение (S1) = (S2) Проводимость
241
Оригинал
Параллельное соединение (S1) (﹥ S2) Проводимость
242
Орвез
Параллельное соединение (S1) (﹥ S2) Проводимость
243
Ор﹥
Параллельное соединение (S1) и проводность (S2)
244
Орвез =
Параллельное соединение (S1) ≤(S2) Проводимость
245
OR﹥ =
Параллельное соединение (S1) ≥(S2) Проводимость
Классификация
FNC NO.
Инструкция mnemonic
Название инструкции
Схема процедуры
00
CJ
Условный прыжок
01
Звонок
Подпрограмма вызова
02
Срет
Подпрограмма возврат
06
Фанд
Завершение основной программы
07
WDT
Сторожевой таймер
08
Для
Диапазон повторов начинается
09
Следующий
Конец диапазона повторов
Передача и сравнение
10
CMP
Сравнение
11
ZCP
Региональное сравнение
12
MOV
Передача
15
BMOV
Пакетная передача
18
BCD
BCD обмен
19
Ящик
Бин обмен
Четыре арифметические операции
20
Добавить
Дополнение корзины
21
SUB
Бин вычитание
22
Муль
Умножение бен
23
DIV
BIN division
24
INC
Инкремент корзины
25
Дек
Корзина
26
Палочка
Логика и
27
WOR
Логический или
28
WXOR
Логический XOR
Смещение вращения
34
SFTR
Правый сдвиг
35
SFTL
Левый сдвиг
38
SFWR
Переключение записи
39
SFRD
Смена запись
Обработка бит
40
Зрст
Сбросить все
41
Деко
Декодирование
42
Энко
Кодирование
