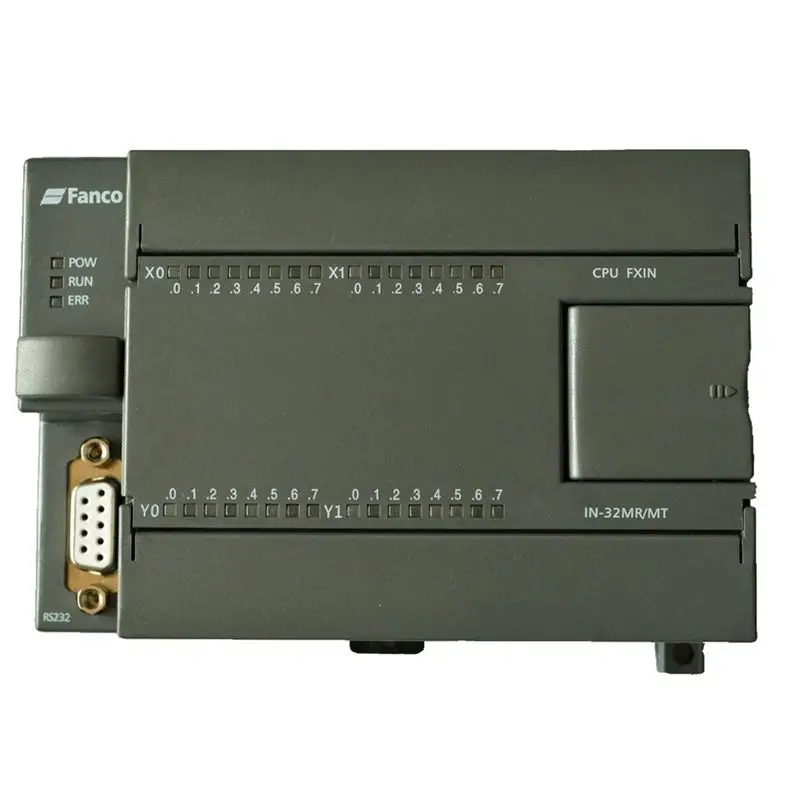

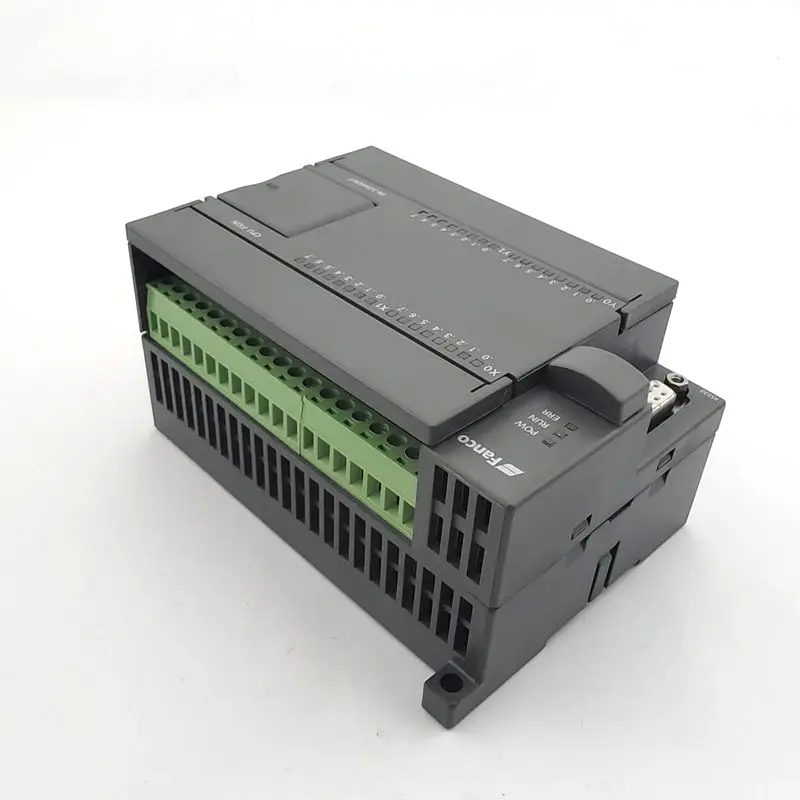

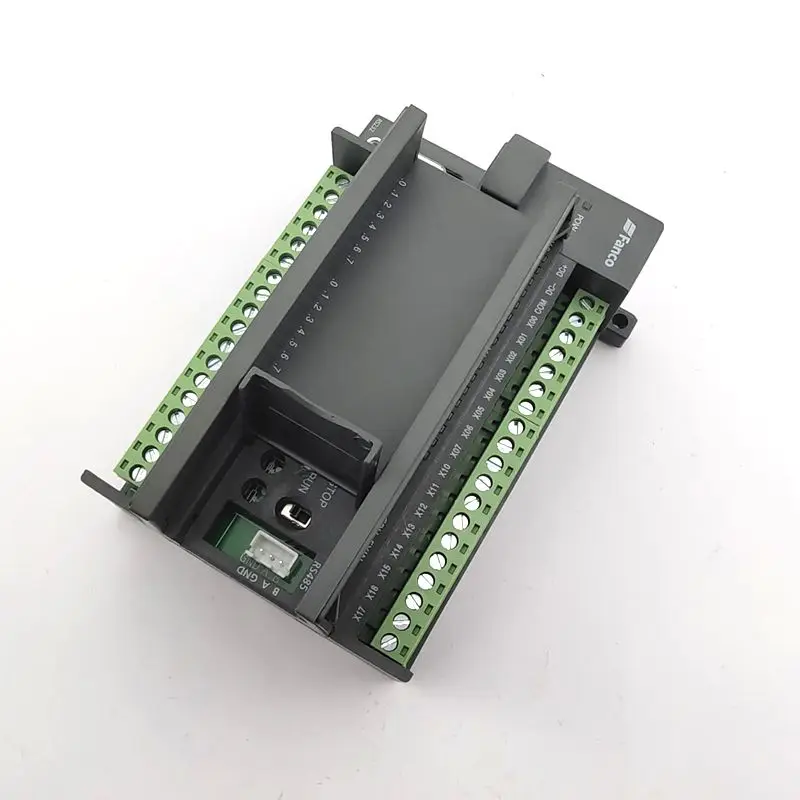

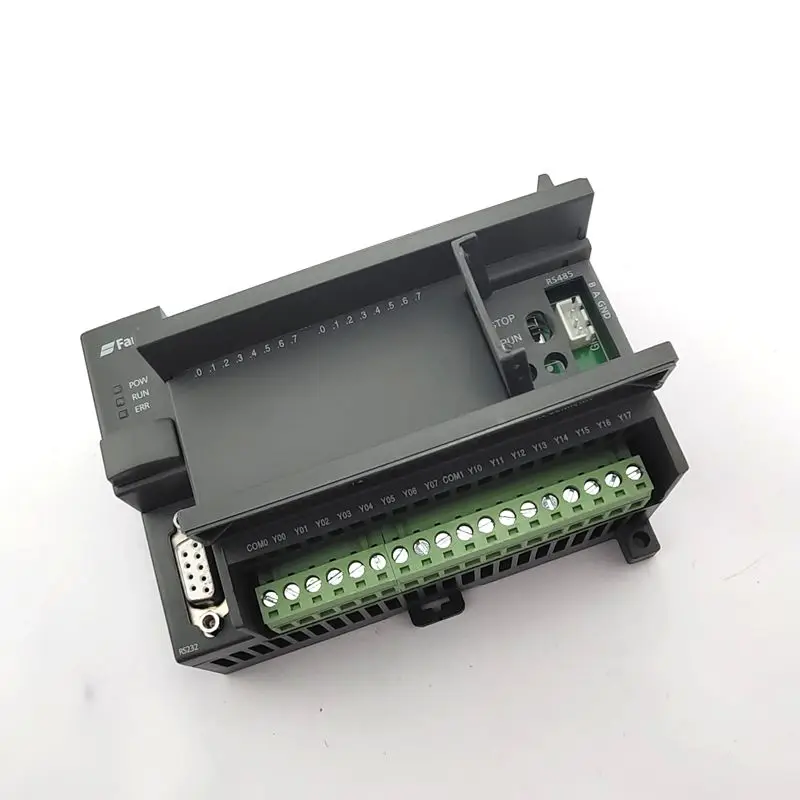

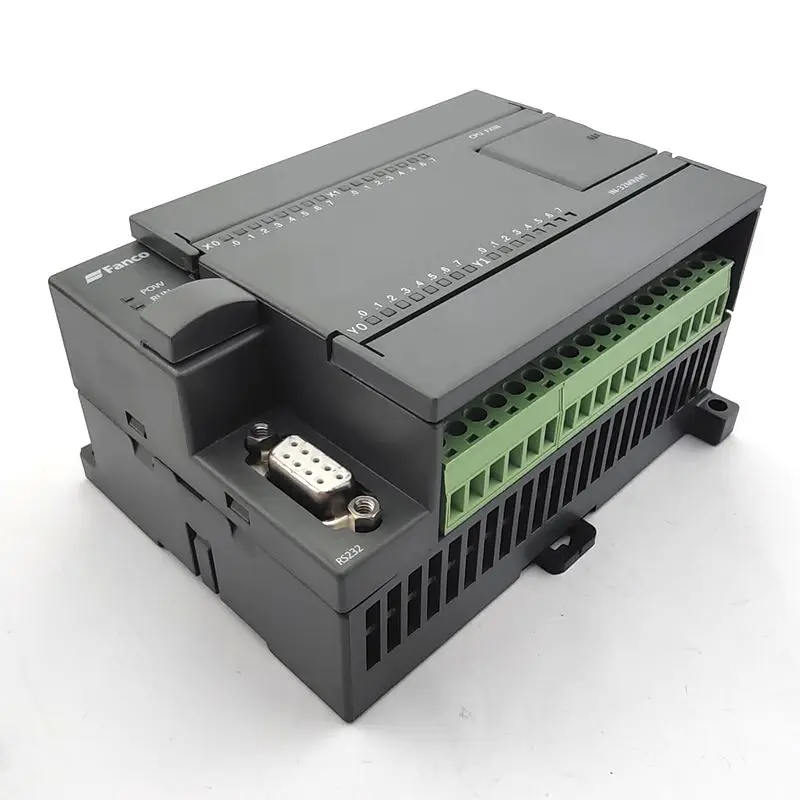

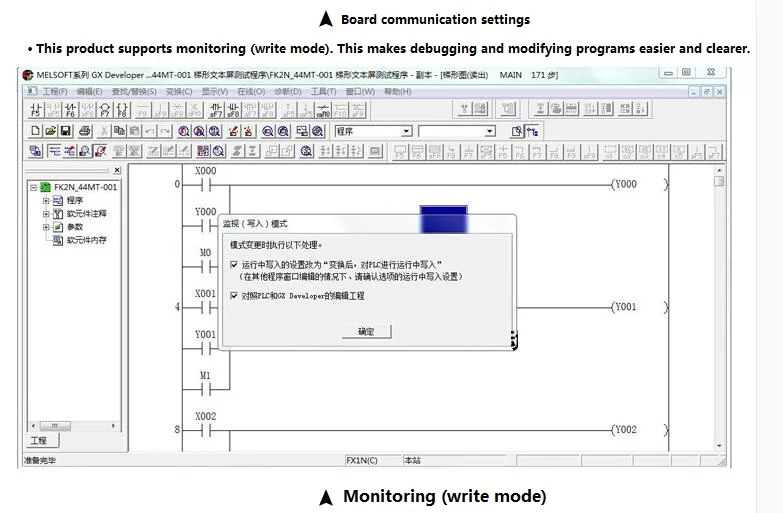

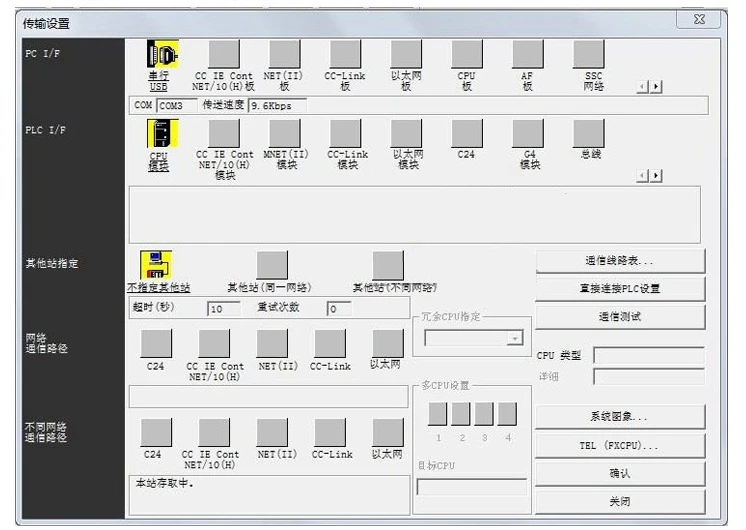

Функциональное описание FX1N-32MT продукта
Примечания к покупке:
Плата поставляется 24В постоянного тока. Не входите переменный ток или 220 В. Плата использует программу загрузки последовательного порта.
Проект
Производительность
Метод управления операцией
Режим многократного сканирования сохраненной программы
Режим управления входом и выходом
Пакетный режим (при выполнении конечной инструкции), команда обновления ввода и вывода, функция захвата импульса
Язык программирования
Схема лестницы, инструкции SFC
Программное обеспечение для программирования лестницы
Разработчик GX, GX Works2
Память программы
8K шаг EEPROM
Тип инструкции
Прямая инструкция
27
Инструкция для ступенчатой лестницы
2
Базовая Инструкция по применению
70
Скорость инструкции
Основные инструкции
0.1мкс-0,55 МКС инструкция
Инструкции по применению
0.8мкс-10мкс инструкция
Входной выход
Входное реле X
X0-X127,128 точек
Выходное реле Y
Y0-Y127,128 poinst
Вспомогательное реле м
Общее использование
M0-M1523,1524 точек
Специальное использование
M8000-M1535,1152 точек (после снижения мощности M500)
Состояние S
S10-S999,1000 точек
Таймер T
100 мс
T0-199,200 точек
10 мс
T200-T245,46 точек
1 мс
T246-T249,4 точки
Накопление 100 мс
T250-T255,6 точек
Счетчик C
Счетчик 16 бит
C0-C199,200 точек (после снижения мощности C100)
Счетчик 32 бит
C200-C255,56 точек
Регистр данных
Общее использование
D0-D500 (после снижения мощности D200),500 точек
Специальное использование
D8000-D8255,255 точек
Индексация
V7-V0,Z7-Z0,16 точек
Вложенная указка
P0-P127,128 точек
Постоянная
K 16 бит
-32768-32767
K 32 бит
-2 147 483 648-2 147 483 647
H 16 бит
0-FFFF
H 32 бит
0-ffffff
Поддержка набора инструкций
27 основных инструкций
Mnemonic, name
Функция
Доступные мягкие компоненты
[LD] Возьмите
Операция «СТАРТ» контакт
XYMSTC
[LD] Поверните назад
Операция «b» контакт
XYMSTC
[LDP] Возьмите Пульс поднимающийся край
Rising edge определяет начало операции
XYMSTC
[LDF] Возьмите Пульс падающего края
Падающий край определяет начало операции
XYMSTC
[И] и
Контакт серии "a"
XYMSTC
[ANI] и разворот
Контакт серии "b"
XYMSTC
[ANDP] с импульсным подъемом
Rising edge обнаруживает соединение серии a
XYMSTC
[ANDF] с краем падения пульса
Falling edge определяет последовательное соединение
XYMSTC
[Или] или
Параллельный контакт «А»
XYMSTC
[ORI] или inversion
Параллельный контакт «b»
XYMSTC
[ORP] или импульсный подъем
Rising edge обнаруживает параллельное соединение
XYMSTC
[Выход] выход
Команда привода катушки
YMSTC
[Набор] набор
Команда удержания катушки
YMS
[RST] сброс
Команда сброса катушки
YMSTCD
[Пожалуйста] Пульс с восходящей кромкой
Команда обнаружения Rising edge
YM
[PLF] Пульс с восходящей кромкой
Инструкция по обнаружению падающих краев
YM
[MC] Master
Соединительная катушка общей серии
[MCR] сброс master
Очищающая катушка общей серии
[MPS] на стек
Операционное хранилище
[MRD] Чтение стека
Индикация памяти
[MPP] выскакивание
Сохраните Чтение и сброс
[INV] обратный
Обратный результат операции
[NOP] пустая операция
Никаких действий
[Конец] конец
Конец программы последовательности
Инструкции по схеме двухступенчатой лестницы
STL ступенчатая лестница
Запуск ступенчатой лестницы
Возвратная плата
Конец ступенчатой лестницы
Инструкция по применению
Классификация
FNC NO.
Инструкция mnemonic
Название инструкции
Высокая скорость обработки
56
SPD
Плотность импульса
57
PLSY
Импульсный выход
59
PLSR
Импульсный выход с регулируемой скоростью
Простая команда
66
Альт
Альтернативный выход
67
Рампа
Сигнал пандуса
Позиционирование
156
ZRN
Возврат происхождения
157
PLSV
Переменный импульсный выход
158
DRVI
Соответствующий контроль положения
159
DRVA
Контроль абсолютного положения
Контактная инструкция сравнения
224
LD =
Начало работы (S1) = (S2) включение
225
Лдпх
Начало работы (S1) Выключение (S2) включение
226
Лдпх
Начало работы (S1) Выключение (S2) включение
228
Лдпх флуоресцентный
Начало работы (S1) turn (S2) включить
229
Ld30d =
Начало работы (S1) ≤(S2) включение
230
Ld30d =
Начало работы (S1) ≥(S2) включение
232
И =
Соединение серии (S1) = (S2) Проводимость
233
Андрид
Соединение серии (S1) Проводимость (S2)
234
Андрид
Соединение серии (S1) Проводимость (S2)
Контактная инструкция сравнения
236
Andrasis>
Соединение серии (S1) conduc( S2) проводимость
237
Андрид =
Соединение серии (S1) ≤(S2) Проводимость
238
И> =
Соединение серии (S1) ≥(S2) Проводимость
240
Или =
Параллельное соединение (S1) = (S2) Проводимость
241
Орхидея
Параллельное соединение (S1) Проводимость (S2)
242
Орхидея
Параллельное соединение (S1) Проводимость (S2)
243
Орхидея Шэньчжэнь
Параллельное соединение (S1) conduc( S2) проводимость
244
Оркестр =
Параллельное соединение (S1) ≤(S2) Проводимость
245
Оркестр =
Параллельное соединение (S1) ≥(S2) Проводимость
Классификация
FNC NO.
Инструкция mnemonic
Название инструкции
Диаграмма потока процедуры
00
CJ
Условный прыжок
01
Вызов
Subroutine вызов
02
Сарет
Subroutine возврат
06
Фэнд
Конец основной программы
07
WDT
Таймер Watchdog
08
Для
Повторный диапазон начинается
09
Следующий
Конец повторного диапазона
Передача и сравнение
10
CMP
Сравнение
11
ZCP
Региональные сравнения
12
MOV
Передача
15
Бмов
Пакетная передача
18
BCD
BCD обмен
19
Контейнер
Обмен Бин
Четыре арифметических операции
20
Добавить
Сложение ящика
21
Суб
Вычитание ящика
22
MUL
Размножение Бин
23
DIV
Деление ящика
24
Inc.
Приращение Бин
25
Дек
Обезвоживание ящика
26
Палочка
Логика и
27
WOR
Логично или
28
Шхор
Логический XOR
Смещение вращения
34
SFTR
Правый сдвиг
35
SFTL
Левый сдвиг
38
SFWR
Сменная запись
39
SFRD
Переключение записи
Обработка бит
40
ZRST
Сбросить все
41
Деко
Декодирование
42
ENCO
Кодирование
