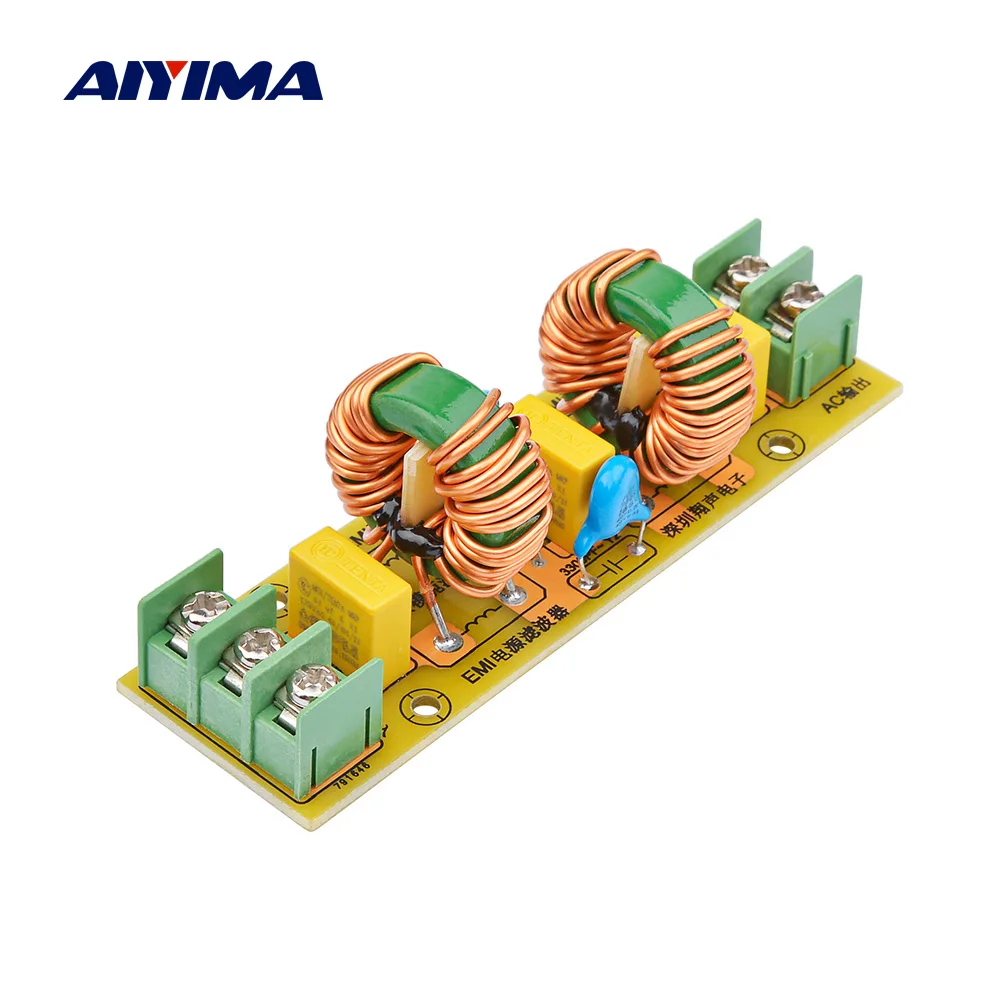

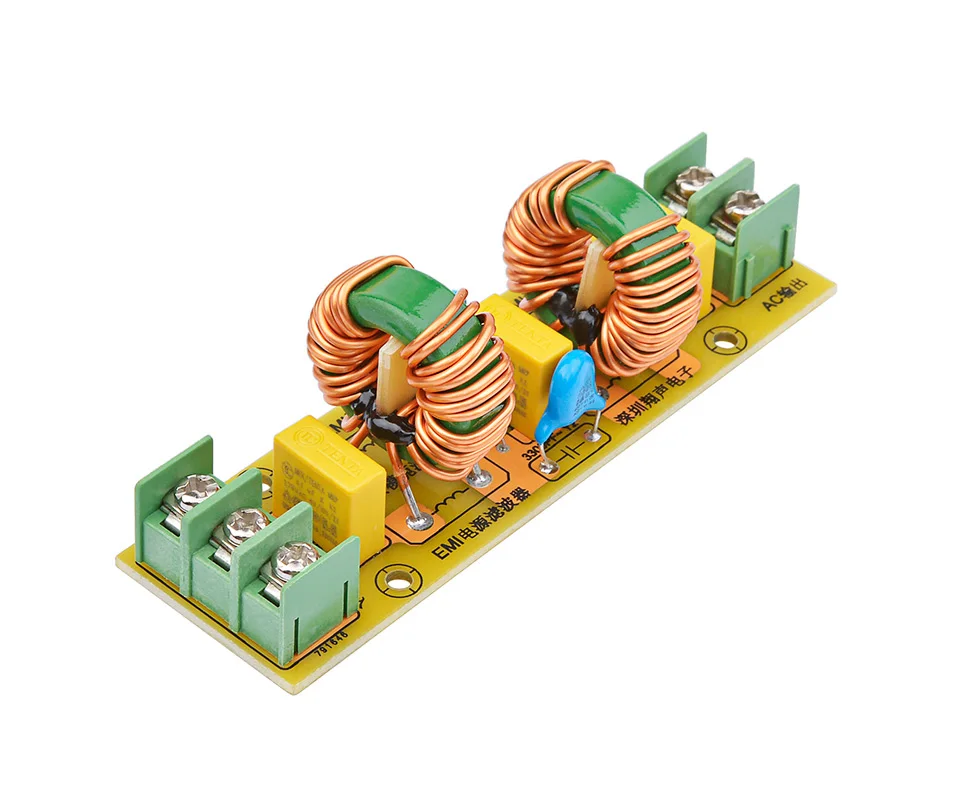

Плата электрофильтра AIYIMA 18A EMI, блок питания с фильтром питания переменного тока, защита от помех, для усилителя динамика, Diy
963,39₽
В наличии!
AiyimaTechnology Store - Надежность 96.5%
Более 50444 подписчиков, дата открытия магазина 01.04.2015
- Положительные оценки: 98% (7986)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 96%
Последнее обновление: 31.03.2022
Фильтр AIYIMA 18A для домашнего кинотеатра, Высокочастотный фильтр ...
0 Отзывов
2 Заказов
610,08₽
Оригинальный HW HG8346R 4FE + 2 кастрюли + WIFI EPON ONU ONT волоко...
0 Отзывов
0 Заказов
3 605,63₽
Описание продукта:

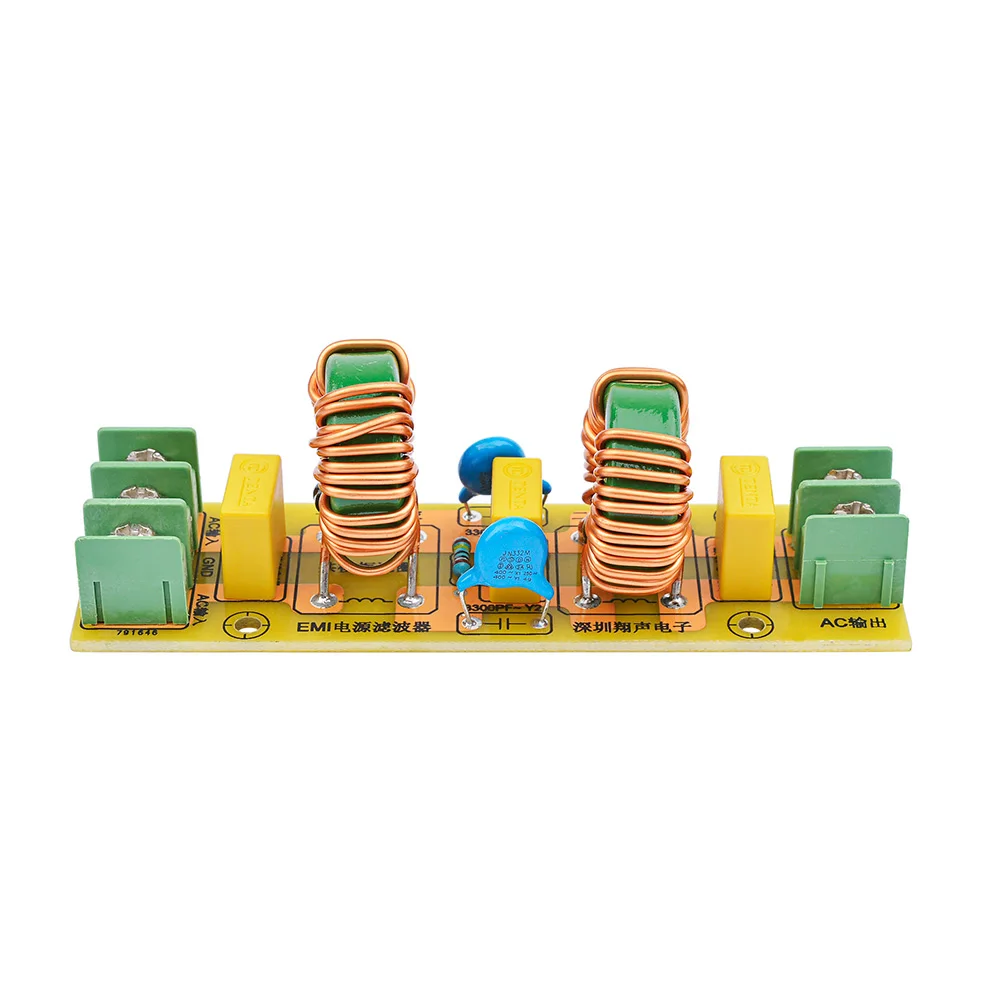

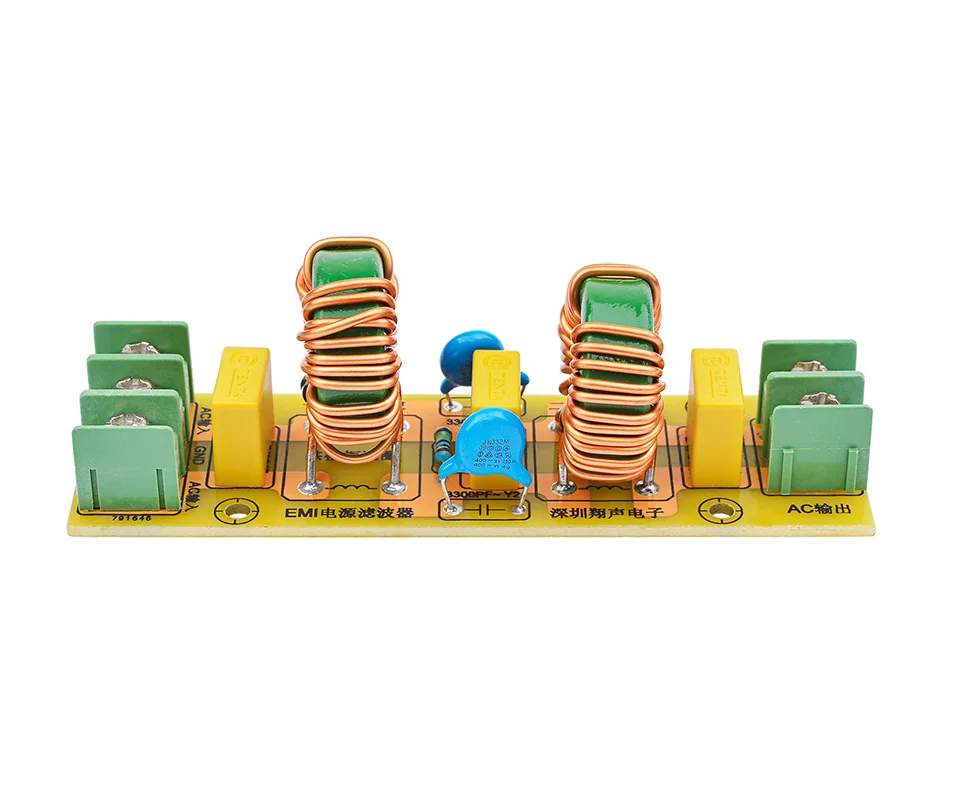

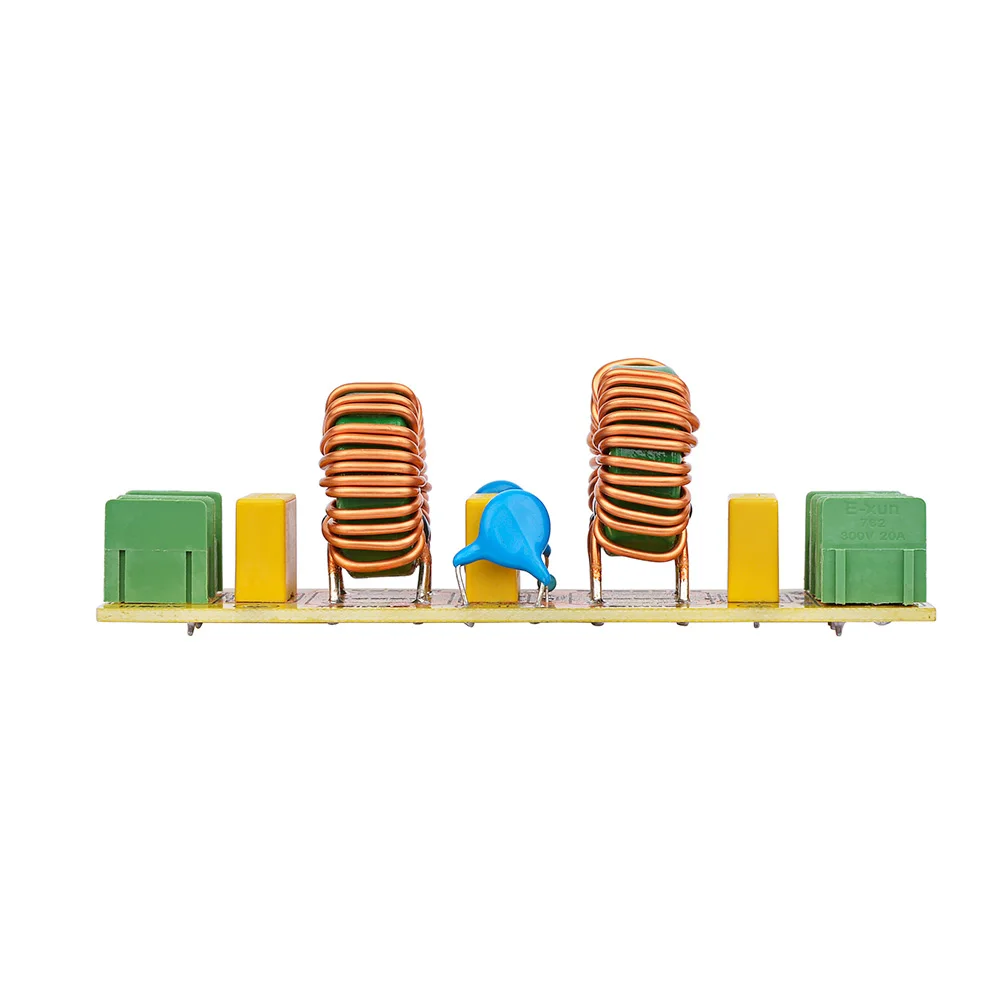

Внутренний канал двухступенчатый Гибридный EMI фильтр Используется Двухступенчатый (также называется двухсекционная), поэтому рекомендуем эффекта фильтрации шума лучше. Для некоторых пользователей существует проблема быстрой Переходной группы импульсных помех с частотой повторения нескольких килогерц, которая может подавить.

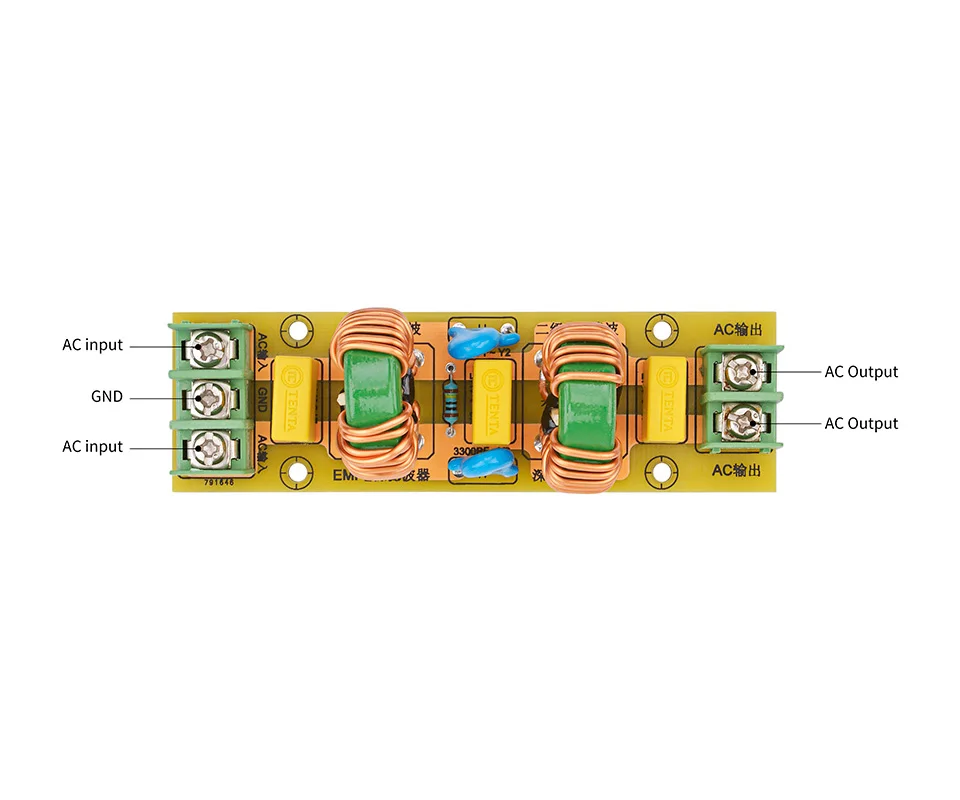

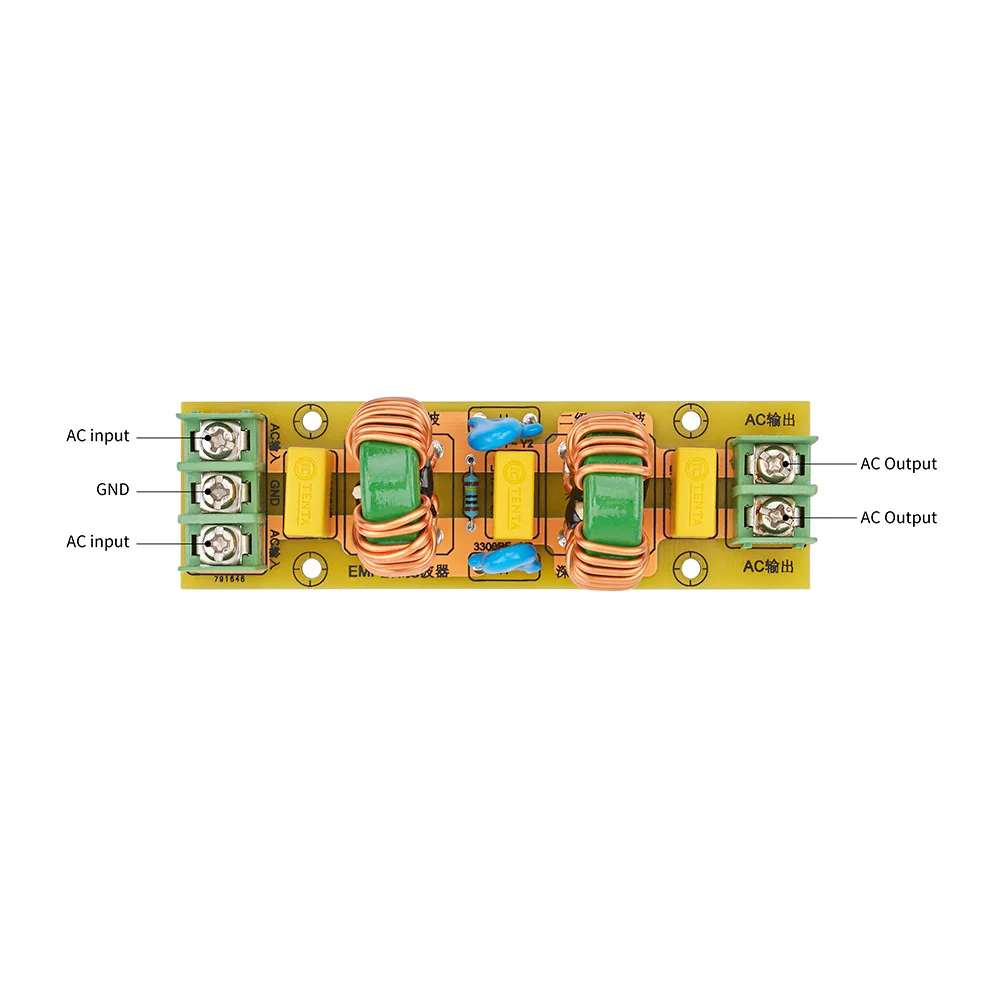

3 он-лайн Вход Световой поток: GND переменного тока
2 он-лайн Выход: AC 220V

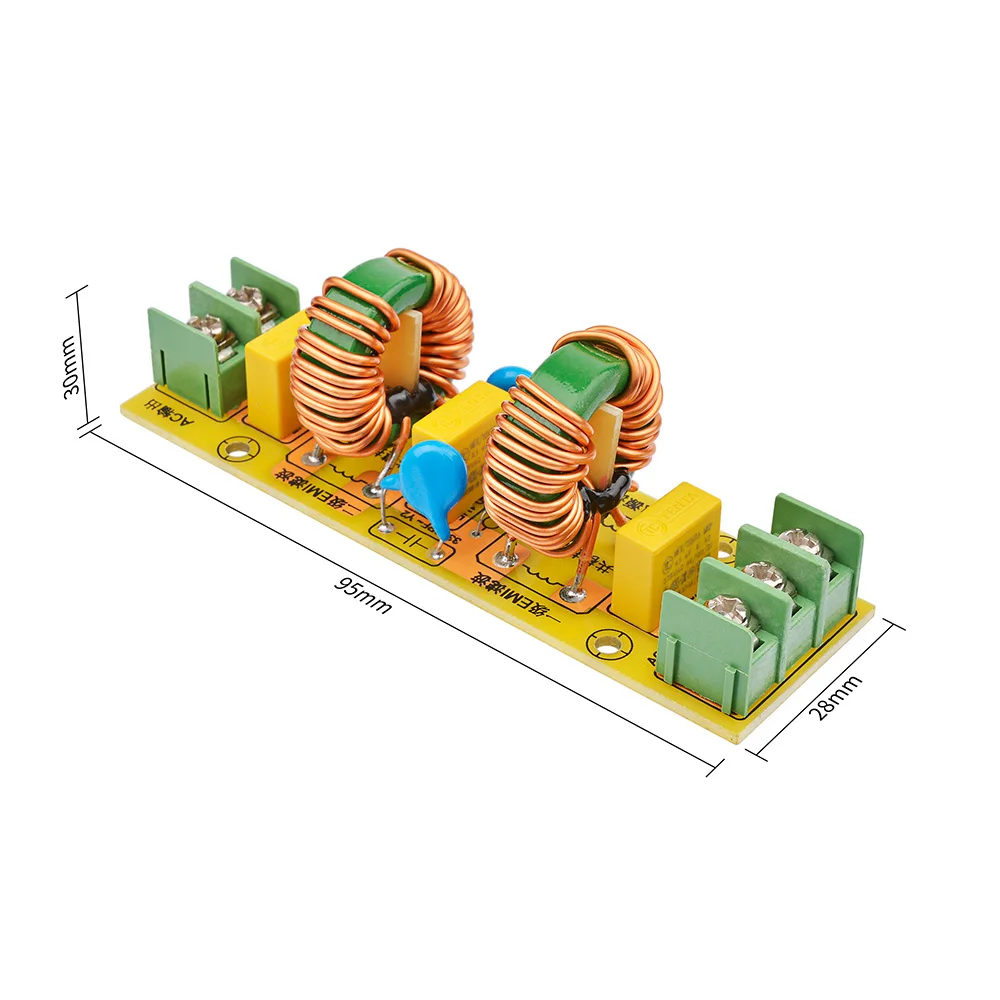

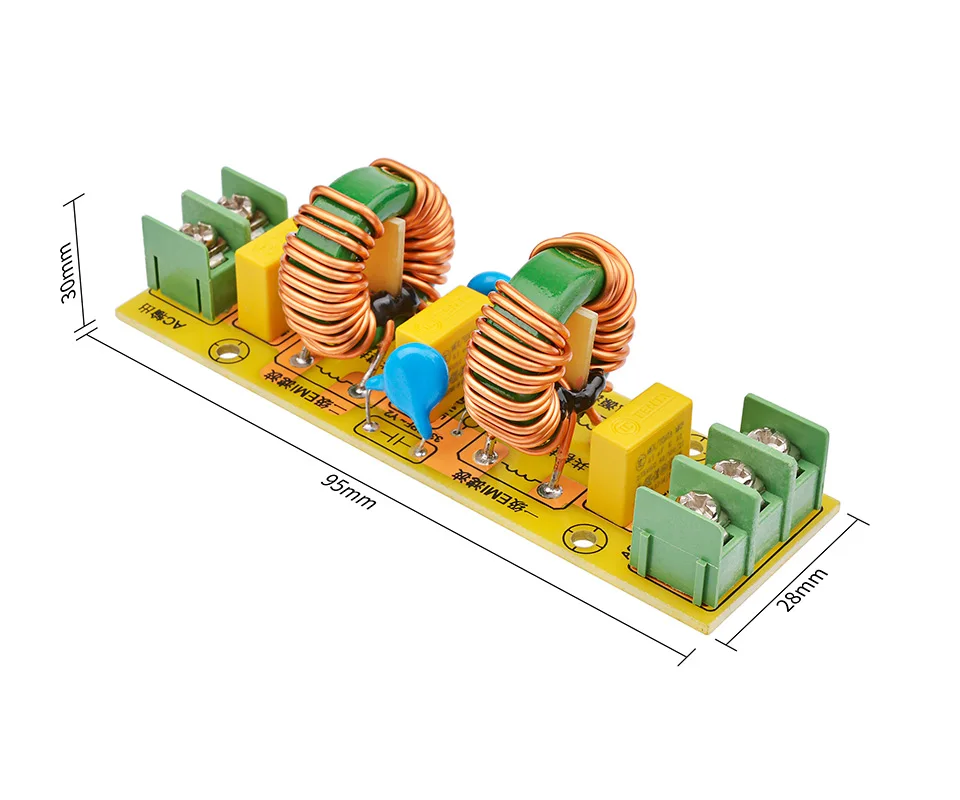

Доска Размеры:95X28X1.6MM

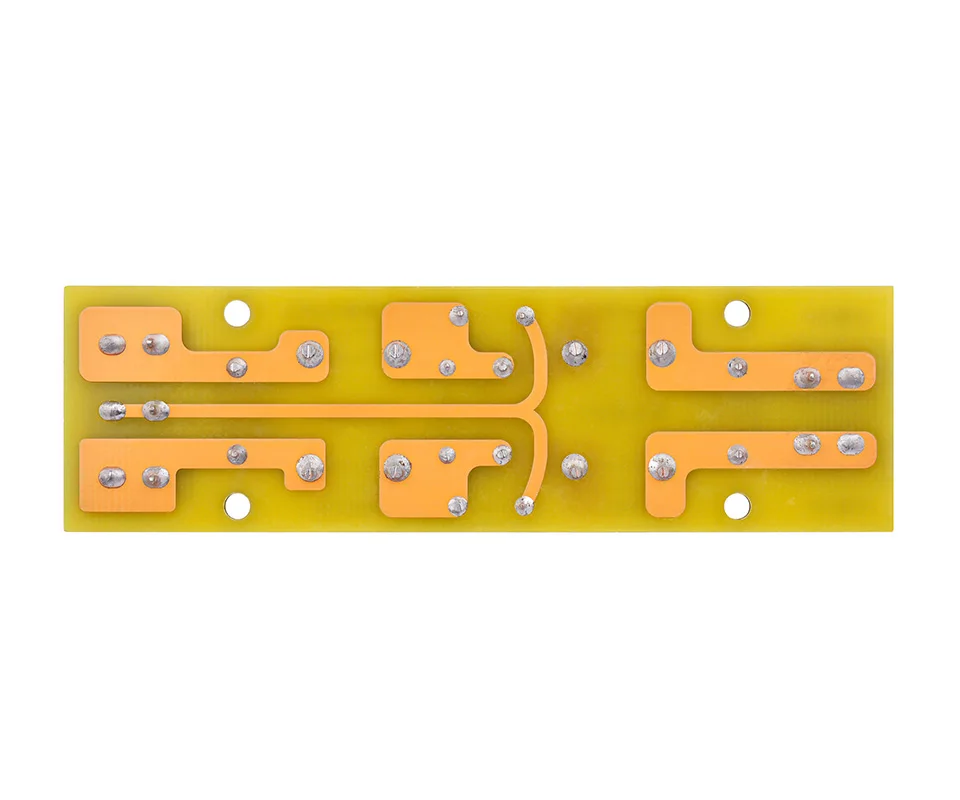

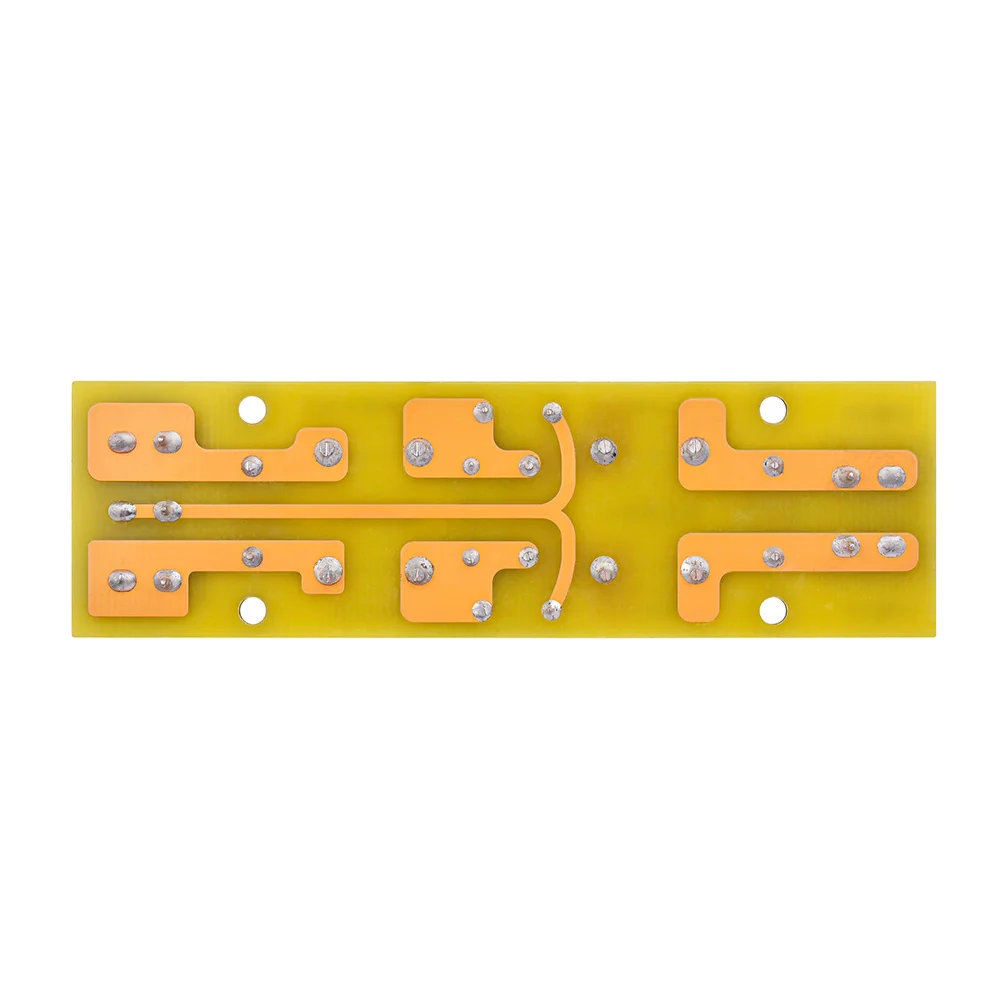

Спецификация PCB FR4 95x28x1.6 мм, самый короткий дизайн линии высокого тока, короткий путь, может выдерживать больше тока и меньше помех внешнему миру.

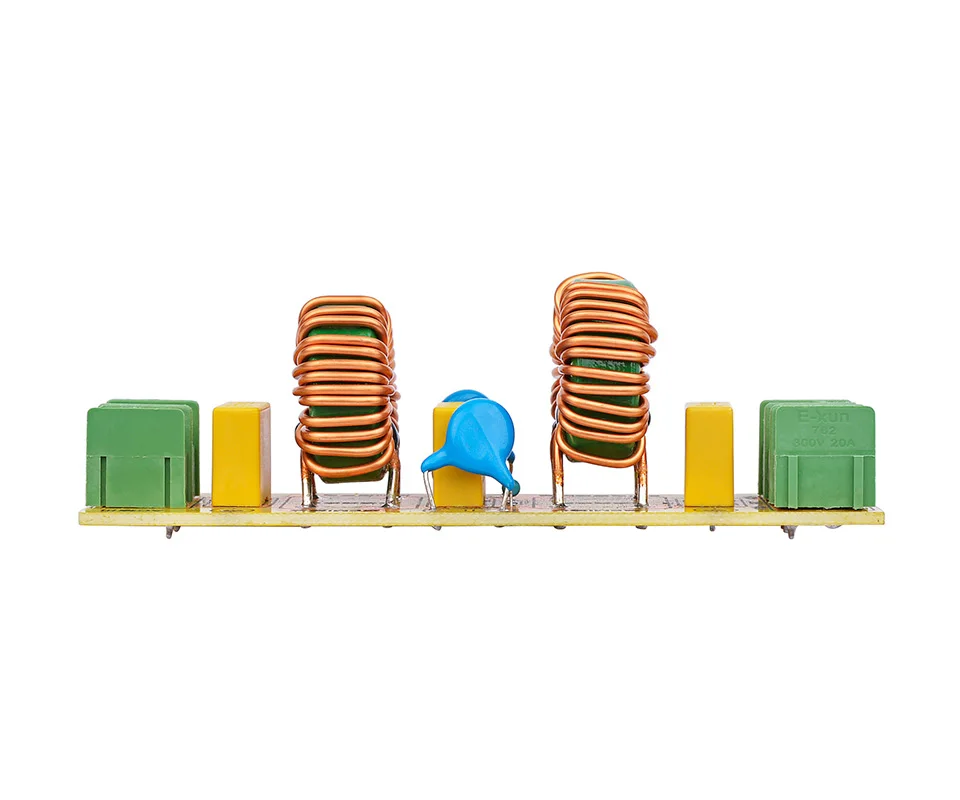

Индуктор общего режима 18A высокий ток индуктор общего режима
Этот модуль используется с декодером или усилителем мощности. Он может фильтровать высокочастотного шума от источника питания, устранить помехи электросети, и для того чтобы очистить источника питания. Это может, очевидно, улучшить качество звука усилителя мощности, улучшить разрешение и сделать задний план тихим.
Входной GND должно быть подсоединено во время использования заземляющего провода кабеля питания. В то же время, он может быть подключен к корпусу шасси. См. Конкретную ситуацию. Пожалуйста, обратите внимание на направление при пайке 4A индуктор общего режима. Пожалуйста, нажмите на этикетку на печатной плате и изображение ребенка, чтобы установить припой.
Ниже приведены некоторые общие ощущения высокочастотных электромагнитных помех EMI фильтров.
Для высокочастотных электромагнитных помех (EMI), как правило, три технологии могут выполнять фильтрацию источника питания для подавления помех. При фактическом использовании он часто смешивается с двумя или даже несколькими технологиями. Они заключаются в следующем:
1. Добавьте конденсатор между живыми и нейтральными проводами источника питания, то есть конденсатор X. X2 Тип выбирается, основная функция заключается в том, чтобы устранить вмешательства общего режима, а также ряд емкости 0,01 мкФ --- подача заявки на 0,47 мкФ.
2. Добавьте конденсатор между линией питания и землей, то есть конденсатор Y. Выберите тип Y2, главным образом, чтобы устранить помехи перекрестия, диапазон мощности 2200pF ~ 0.1μF. Чтобы уменьшить ток утечки, емкость не должна превышать 0,1μf, а плата 3300PF.
3. Отклонение от общего режима, индуктивность общего режима (подавление катушки на двух линиях электропитания), когда Номинальный ток большой, диаметр провода общего режима дроссель должен быть увеличен соответственно, чтобы выдерживать большой ток. Кроме того, правильное увеличение индуктивности может улучшить низкочастотные характеристики затухания. В этой цепи используется 10MH.
Посылка включает в себя:
1 шт.
