Фильтр AIYIMA 18A для домашнего кинотеатра, Высокочастотный фильтр переменного тока, модуль фильтра EMI, защита от помех, сделай сам для динамика, аудио усилителя
610,08₽
В наличии!
Yimaglobal Store - Надежность 96.5%
Более 28711 подписчиков, дата открытия магазина 12.04.2016
- Положительные оценки: 98% (4335)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 96%
Последнее обновление: 14.09.2024
Плата электрофильтра AIYIMA 18A EMI, блок питания с фильтром питани...
4 Отзывов
4 Заказов
963,39₽
Оригинальный HW HG8346R 4FE + 2 кастрюли + WIFI EPON ONU ONT волоко...
0 Отзывов
0 Заказов
3 605,63₽

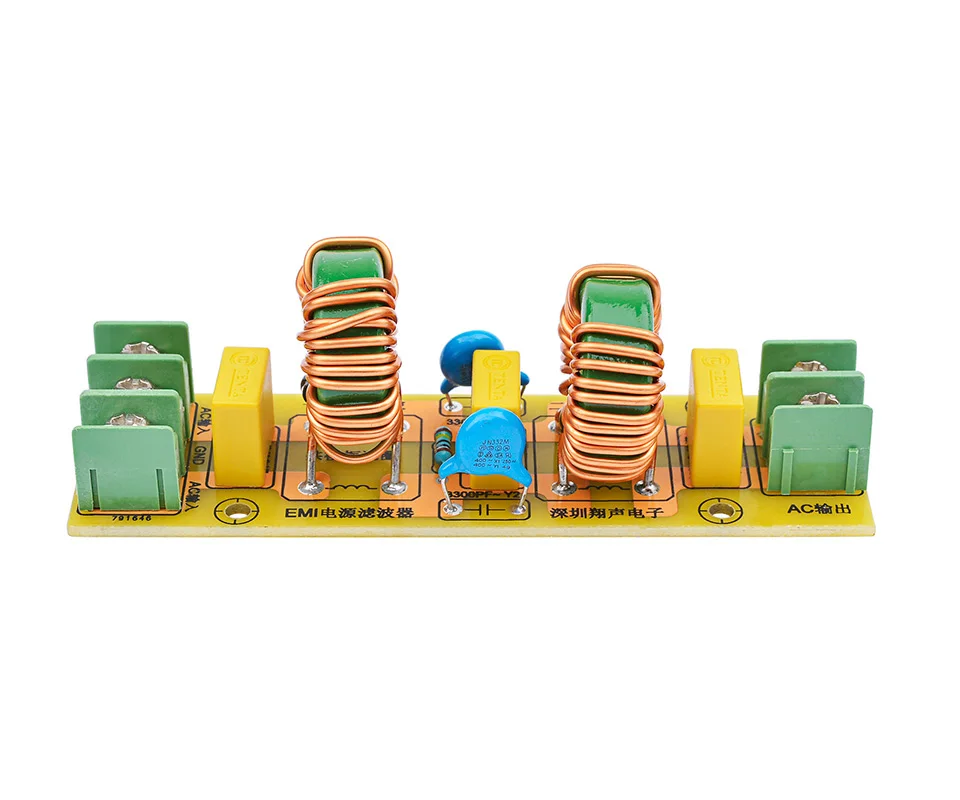

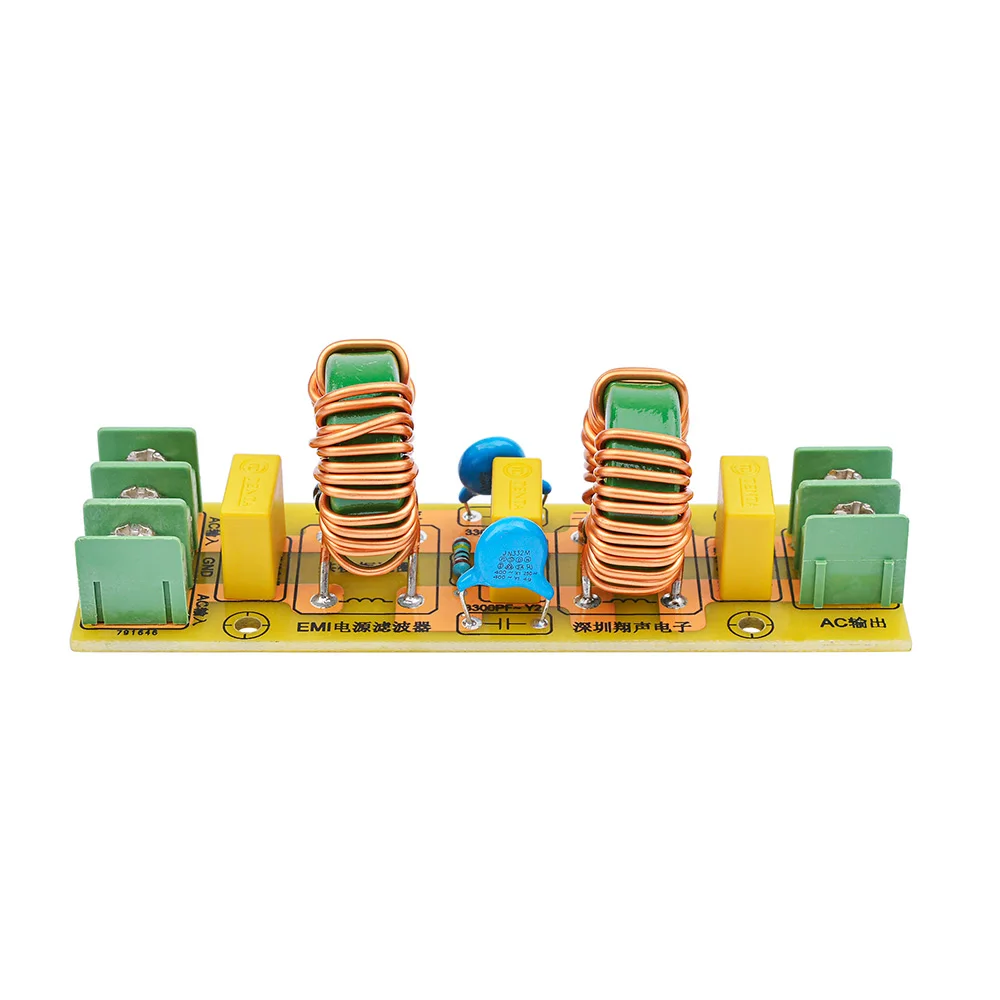

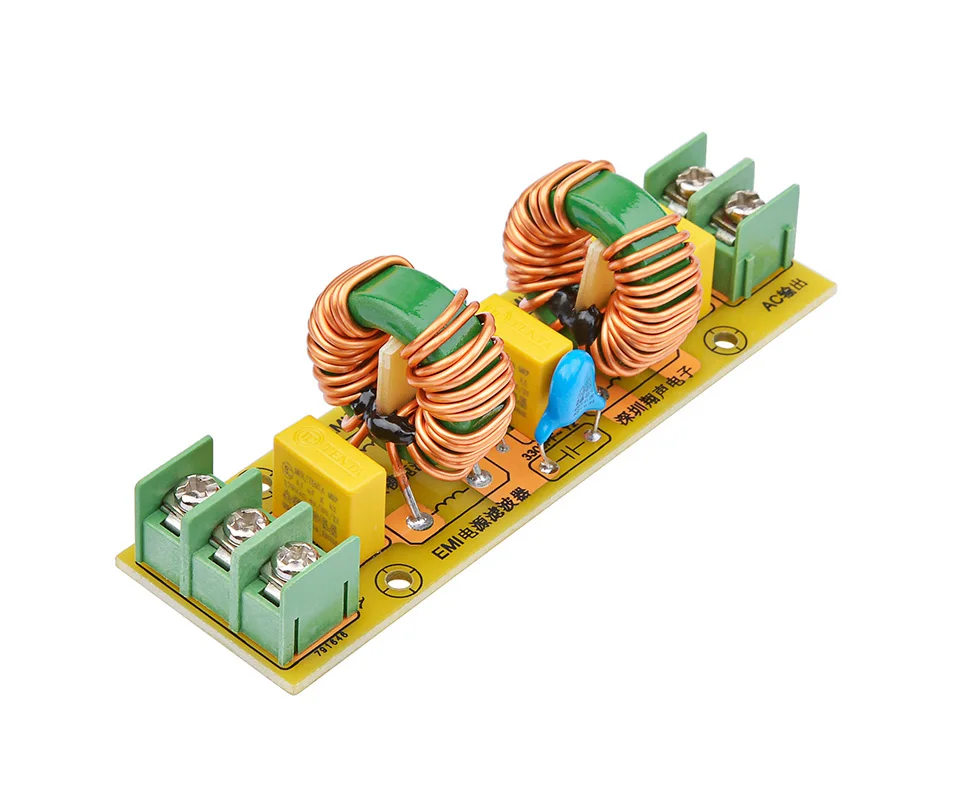

Наименование: двухполюсный Гибридный фильтр электромагнитных помех
Характеристики: 18А высокотоковые индуктор общего режима

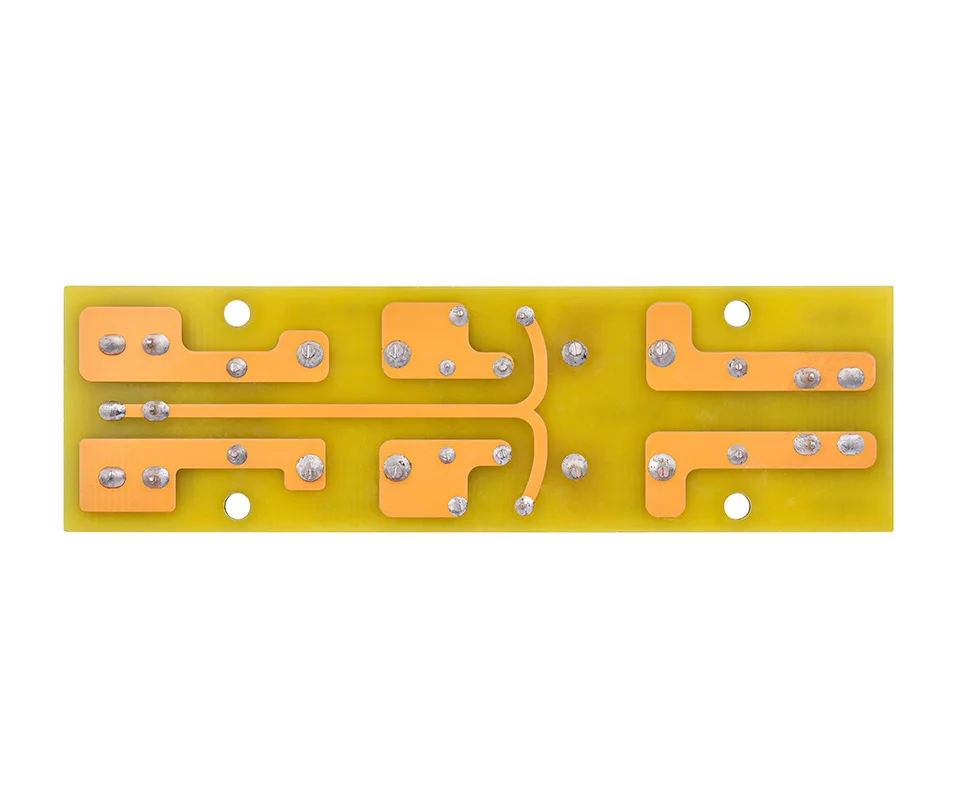

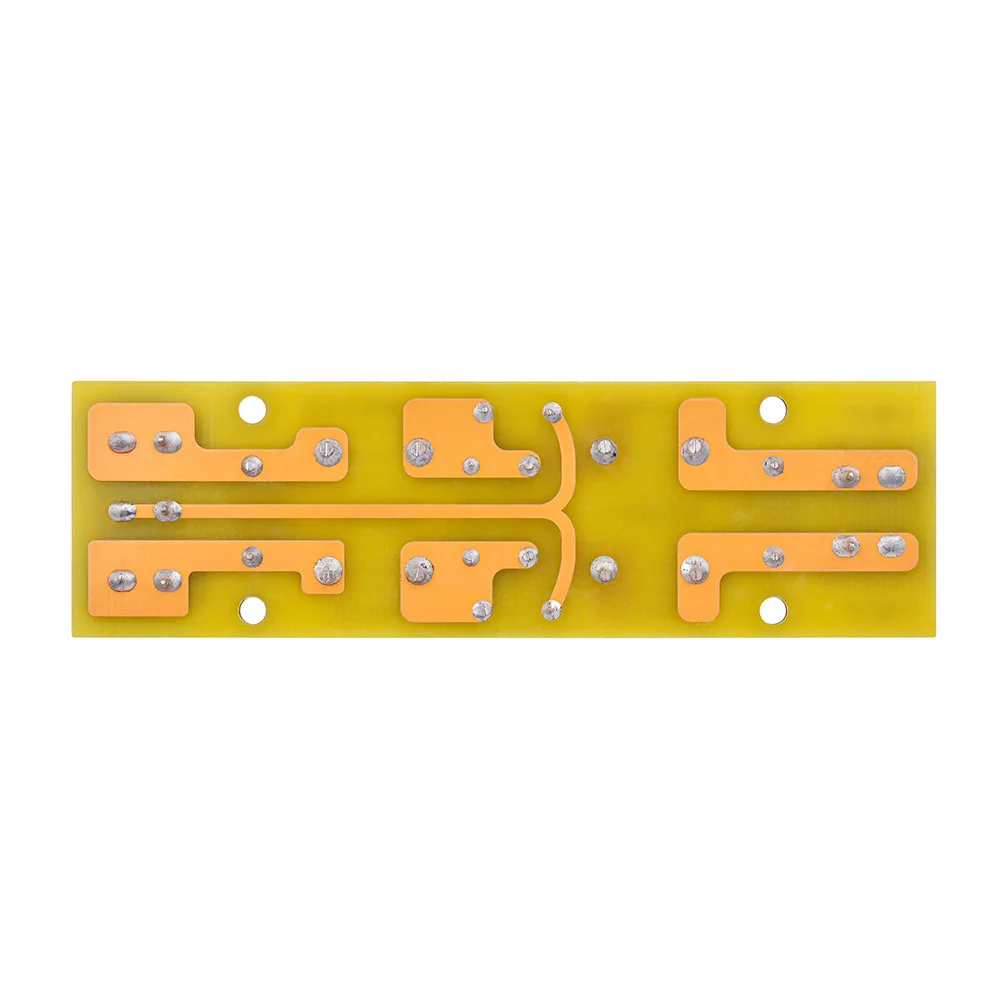

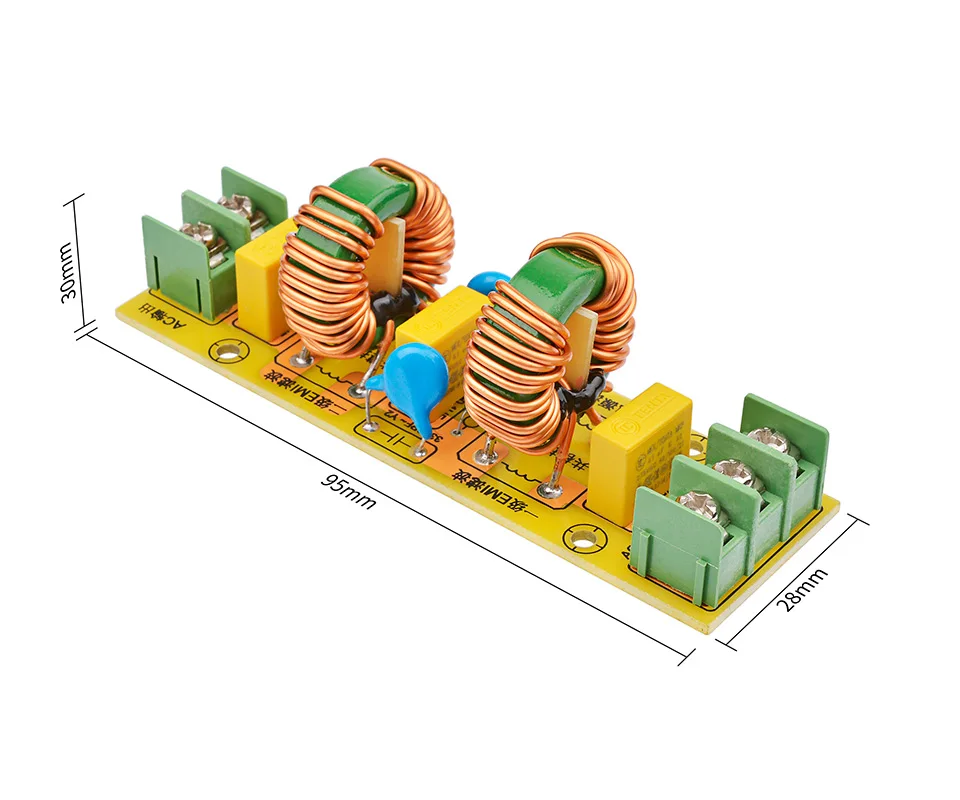

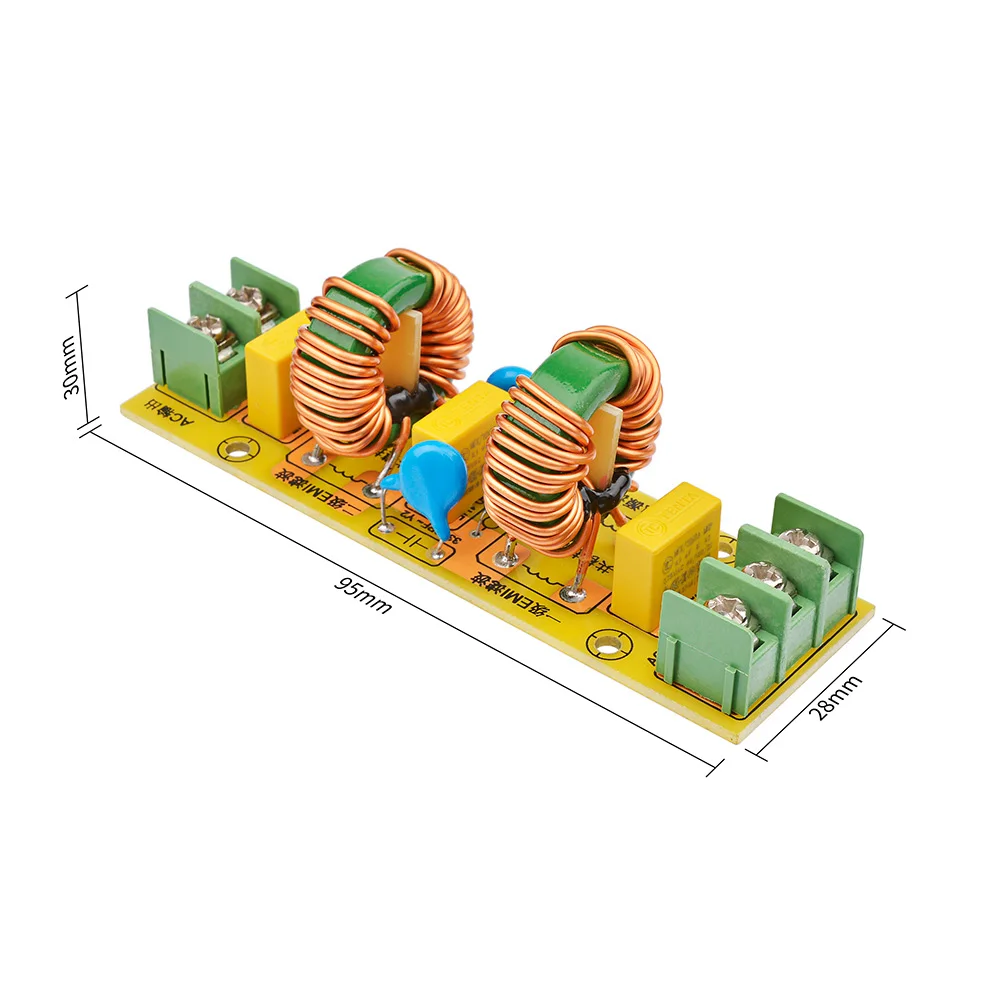

Размер печатной платы: 95x28x1,6 мм

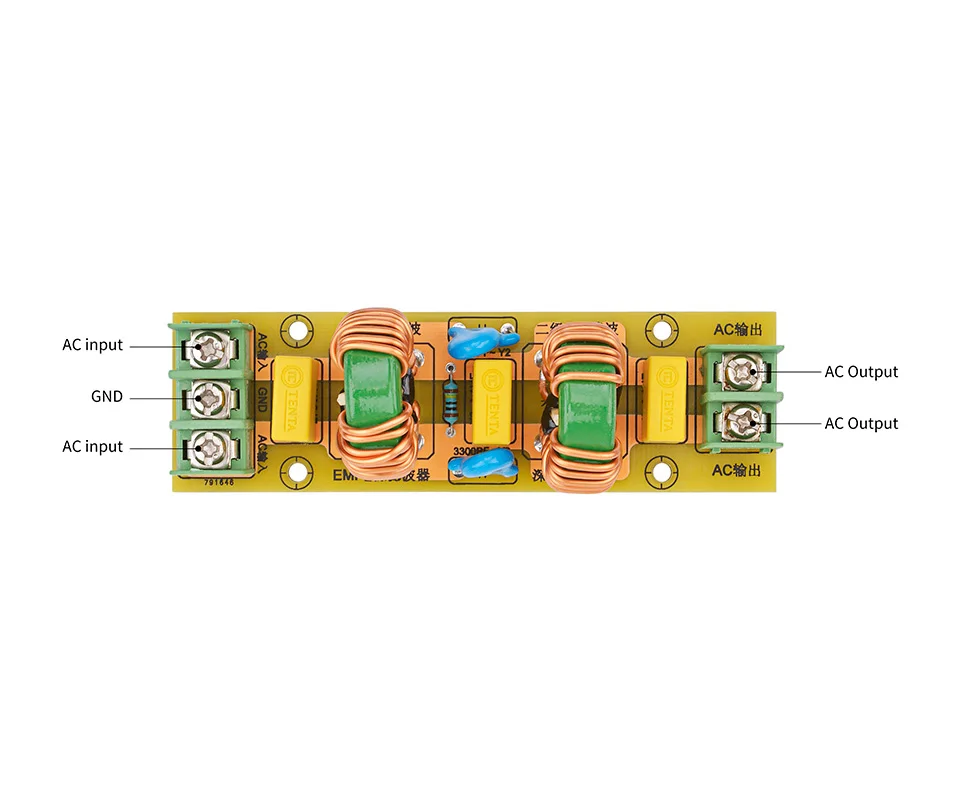

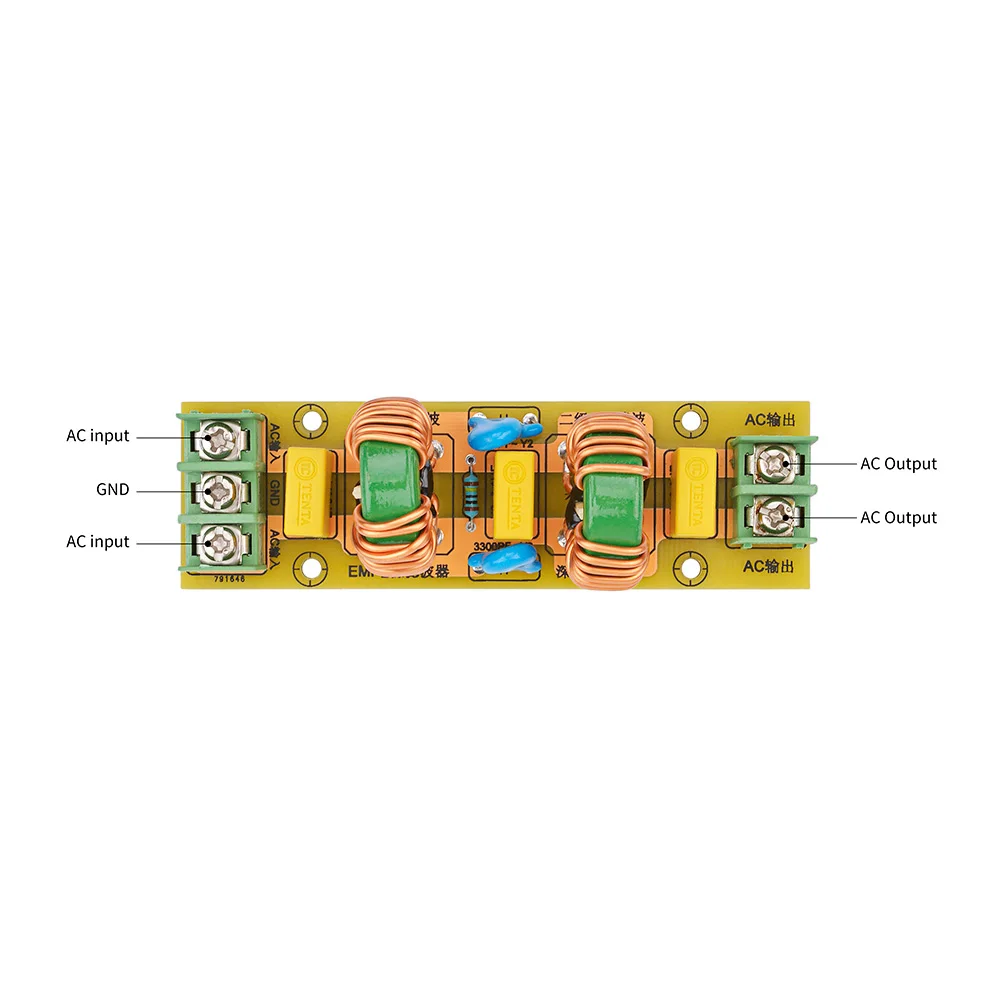

Вход GND должен быть подключен к заземлению шнура питания и может быть подключен к шасси
Ниже приводится общее чувство высокочастотных электромагнитных помех EMI-фильтров.

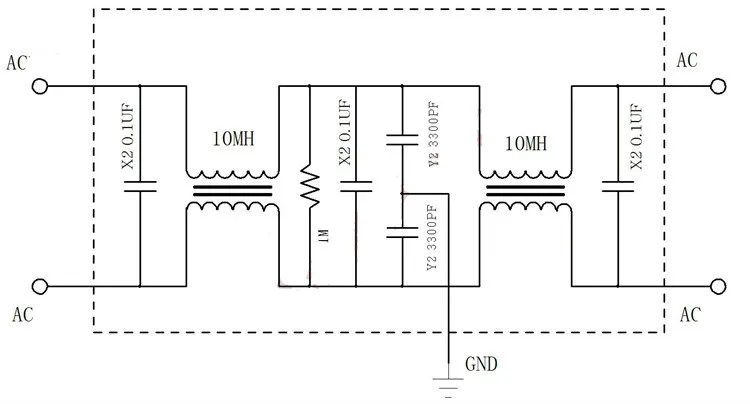

Для высокочастотных электромагнитных помех (EMI) Обычно три технологии могут выполнять фильтрацию источника питания для подавления помех. При фактическом использовании часто смешивается с двумя или даже несколькими технологиями.:

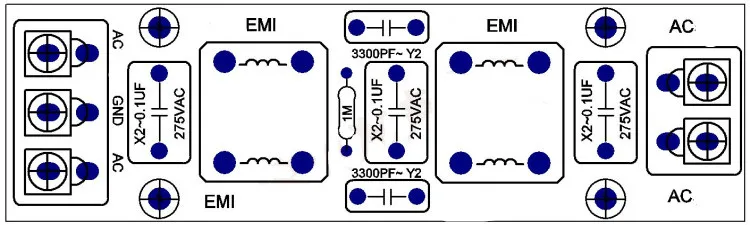

1. Добавьте конденсатор между живыми и нейтральными проводами источника питания, то есть X конденсатор. Выбран тип X2, основная функция-устранение помех общего режима, а Диапазон емкости составляет 0,01 мкФ --- 0,47 мкФ.
2. Добавьте конденсатор между силовой линией и заземлением, то есть Y-конденсатор. Выберите тип Y2, в основном для устранения помех перекрестных помех, диапазон емкости составляет 2200 пФ ~ 0,1 мкФ. Для снижения тока утечки емкость не должна превышать 0,1 мкФ, а плата-3300 ПФ.
3. Отклонение общего режима, индуктивность общего режима (подавление катушки на двух линиях электропитания), когда Номинальный ток большой, диаметр провода общего режима дросселя должен быть соответственно увеличен, чтобы выдержать большой ток. Кроме того, правильное увеличение индуктивности может улучшить низкочастотные характеристики затухания. В этой схеме используется 10 мгн.
