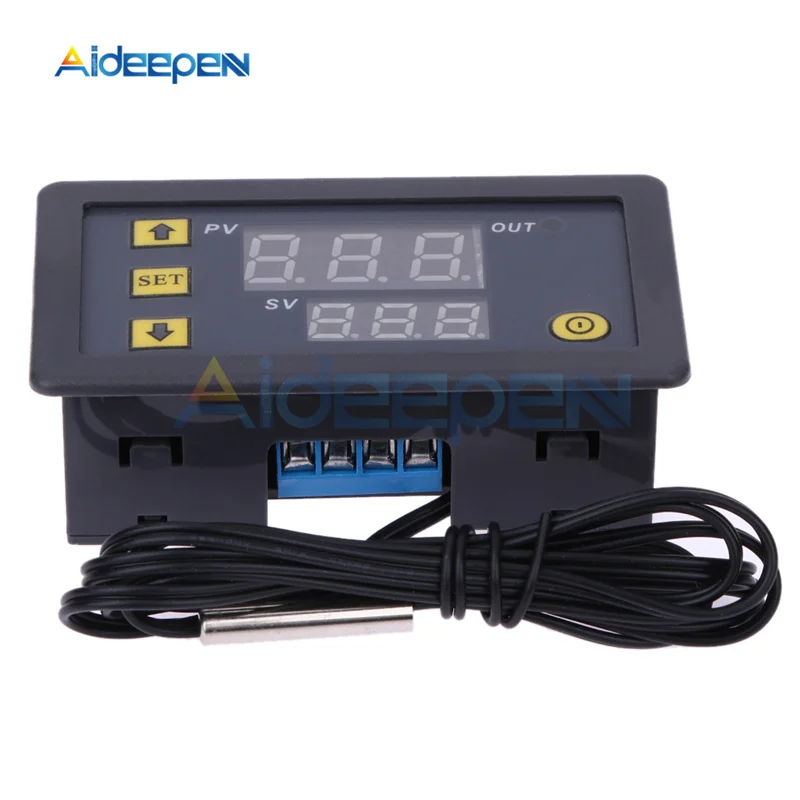

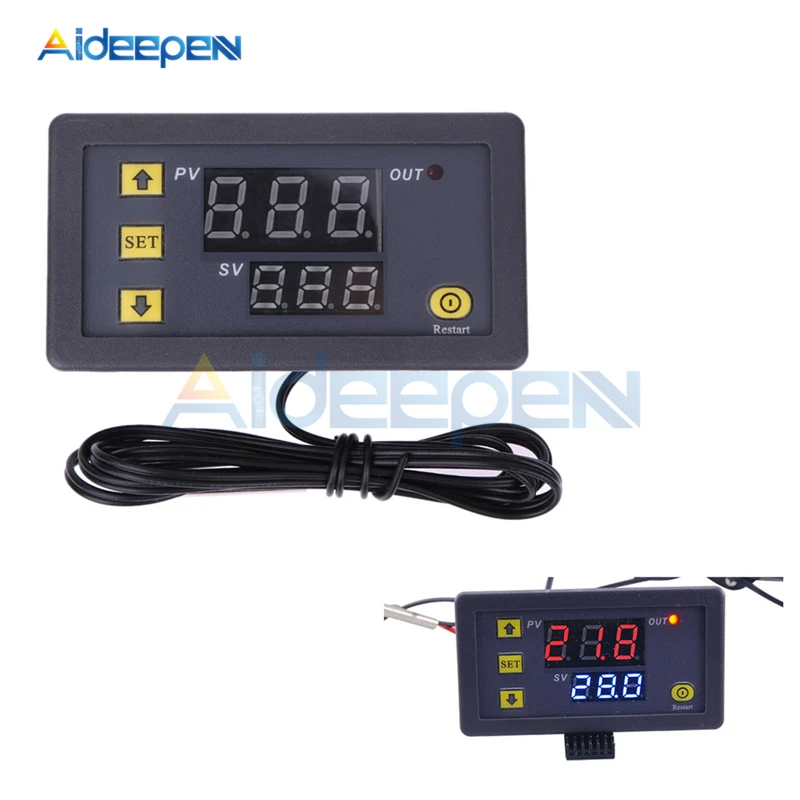

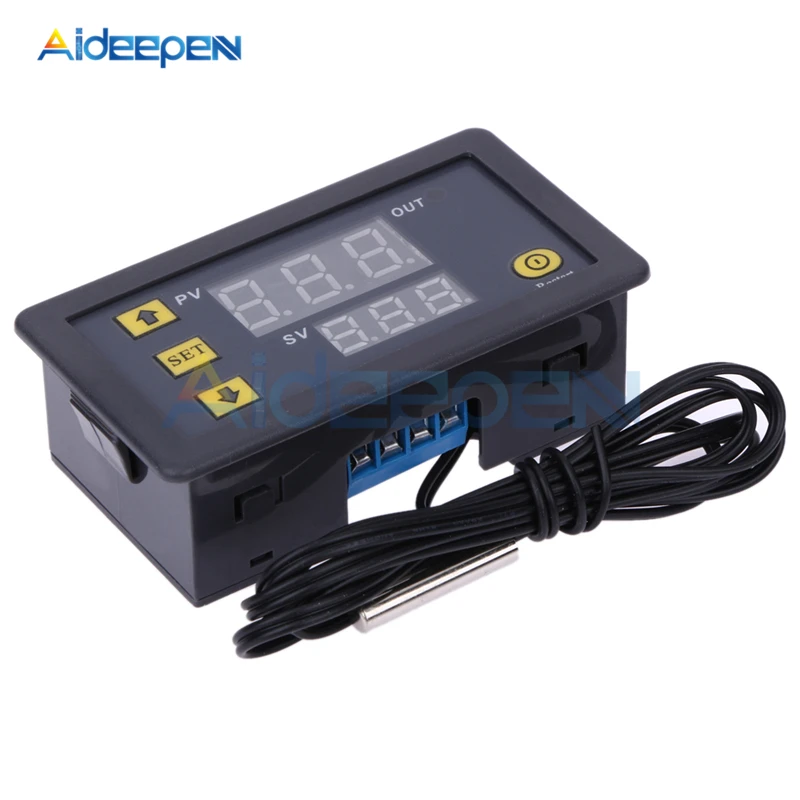

Характеристика:
100% новое высокое качество.Доступен режим охлаждения или нагрева.Установите максимальную/минимальную температуру верхнего предела, чтобы избежать несчастных случаев.Автоматически запускает охлаждение или нагревание при постоянной температуре.Калибровка температуры для калибровки температуры по мере необходимости.Когда температура высока, контроллер будет оповещать, когда температура достигнет установленной температуры.Характеристики продукта:Материал: электронные компонентыЦвет: черныйДиапазон температур: -55-120CУправление Точность измерения температуры: 0,1 °Цвет дисплея: красный и синийНапряжение источника питания: 12 В/AC110-220V постоянного токаСохранение данных: ДаРеле: 20AРазмер: 79x43x26мм
Датчик: NTC10K водонепроницаемый датчик
Посылка:
1 x ЦифровойРегулятор температуры
Таблица кодов:
Код
Функция
Набор диапазона
По умолчанию
P0
Отопление/охлаждение
Ч/с
C
P1
Разница в возврате
0,1-30
2
P2
Установка пределов для манимума
120
120
P3
Установка пределов для минимального
-55
-55
P4
Температура. Коррекция
-20
0
P5
Запуск задержки
0-10 мин
0
P6
Температура сигнализации
-175
Скидка
P7
Блокировка данных
Вкл/Выкл
Скидка
P8
Восстановление заводских настроек
Вкл/Выкл
Скидка
Полезные советы: если вам нужно Описание инструкции, пожалуйста, свяжитесь с нами напрямую, мы вышлем вам слово.
Подключите источник питания и оборудование для питания к контроллеру. В это время он отображается как измерение температуры. Нажмите Установить один раз, температура дисплея будет мигать, нажмите 11, чтобы установить желаемую температуру (нажмите и удерживайте + один, чтобы быстро поднять и снизить) после окончания, нажмите Установить, чтобы подтвердить возврат. В это время контроллер автоматически выполняет реле Вкл/Выкл в соответствии с настройками! Выход термостата составляет 20А реле, которое удовлетворяет различные мощные нагрузки, и соединяет цепь управления для питания к термостату. На дисплее показана температура окружающей среды.

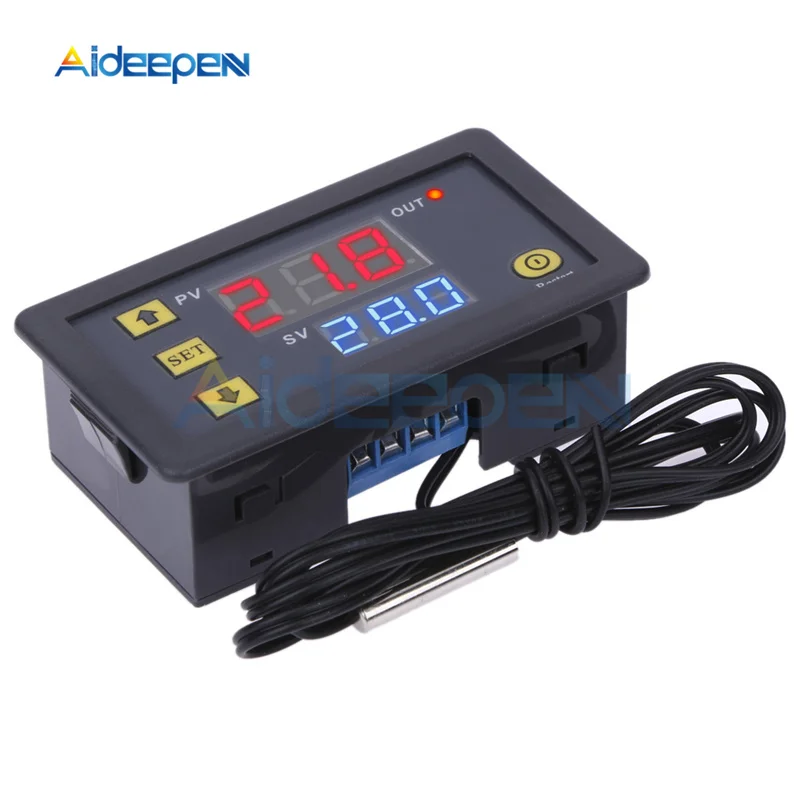

Индикатор, цифровая трубка и описание состояния зуммера
Светильник индикатора: мигание указывает на задержку запуска или охлаждения, всегда на означает, что реле закрыто
Цифровая трубка: дисплей LL-это датчик открытой цепи, Пожалуйста, подключите датчик в соответствии с инструкциями; Дисплей HH находится вне диапазона измерения, термостат принудительно откроет реле; дисплей-для высокотемпературной сигнализации
Описание функции параметра
Нажмите и удерживайте набор в течение 5 секунд, чтобы войти в настройки главного меню, нажмите + один для переключения Po. P6, длительное нажатие или 10 секунд без кнопки контроллера для автоматического подтверждения возврата.
Режим охлаждения и нагрева
Нажмите и удерживайте набор в течение 5 секунд, чтобы отобразить PO, нажмите SET один раз, чтобы установить рабочий режим, нажмите +-для переключения [режим нагрева H is] [Режим охлаждения C] нажмите кнопку SET один раз для возврата, длительное нажатие или 10 секунд без кнопки контроллера автоматически подтвердит выполнение. В режиме охлаждения: когда значение измерения температуры> точка установки температуры, реле охлаждения закрыто и холодильник запускается; Когда температура измеряется, количество <разница в настройках температуры и возврате, реле охлаждения отключено и холодильник закрыт. В режиме нагрева: когда значение измерения температуры <точка настройки температуры, реле для нагрева закрыто и нагреватель запускается; Когда значение измерения температуры установлено для температуры + разница в возврате, реле для нагрева выключено и нагреватель выключен.
P1 Настройка гистерезиса
Пресс и удерживайте кнопку SET в течение 5 секунд, чтобы отобразить PO, Пресс + переходить на P1, Пресс комплект после того, как вернуть разницу, Пресс +-установить разницу в 0,1-15, нажмите Установить один раз после завершения, нажмите Установить в течение 10 секунд или без кнопки контроллер движения автоматически подтверждает завершение. В режиме охлаждения: когда значение измерения температуры> заданное значение, реле закрыто, холодильник запускается; Когда значение измерения температуры <заданное значение-значение разницы возвращается, реле выключено и холодильник выключен.
Например, окружающая среда 30 °C, установленное значение 25 °C, и гистерезис установлен до 2 °C. После включения питания реле закрывает холодильник для запуска. Когда охлаждение достигает 23 °C, реле выключает холодильник и холодильник выключен. Температура открытия начинает повышаться. Когда он поднимается до установленного значения 25 °C, реле снова закрывает холодильник, поэтому повторная Температура контроля цикла не выше 25 °C. В режиме нагрева: когда значение измерения температуры <заданное значение, реле закрыто, Нагреватель запускается; Когда значение измерения температуры установлено + возвращаемое значение, реле выключено и нагреватель выключен.
Например, для окружающей среды установлено значение 25 ° C при 10 ° C, а для гистерезиса установлено значение 2 ° CC. После включения питания реле закрывает нагреватель для запуска. Когда температура поднята до 27 ° C, реле выключает нагреватель и нагреватель выключен. Температура отключения начинает снижаться. Когда он падает до 25 °C, реле снова закрывает нагреватель, поэтому повторная Температура контроля цикла не ниже 25 °C.
P2 Максимальная настройка температуры верхний предел
Чтобы избежать опасности слишком высокой температуры из-за неправильной работы других, контроллер температуры имеет функцию верхнего предела наивысшей настройки, что ограничивает диапазон установки самой высокой температуры, контролируемой термостатом.
Нажмите и удерживайте в течение 5 секунд, чтобы отобразить PO, нажмите +, чтобы переключиться на P2, нажмите Установить один раз, чтобы установить верхний предел, нажмите +-чтобы установить самую высокую установленную температуру, максимальное значение 110, нажмите кнопку SET один раз после завершения, Нажмите «SET» или «10» контроллер автоматически подтвержден действием без ключа за считанные секунды.
Например: установка до 60 температурных точек может быть установлена только до 60 ° C. Если вы хотите, чтобы температура установила точку, чтобы увеличить диапазон температур, вам нужно сначала отрегулировать верхний предел установленного значения.
Минимальная температура P3 нижний предел
Во избежание засорения льда, вызванного неправильной работой других, регулятор температуры имеет самую низкую настройку верхних и нижних предельных функций, что ограничивает диапазон установки самой низкой температуры, контролируемой термостатом. ·
Нажмите и удерживайте набор в течение 5 секунд, чтобы отобразить PO, нажмите +, чтобы переключиться на P3, нажмите Установить один раз, чтобы установить минимальный нижний предел, нажмите +-чтобы установить самую низкую установленную температуру, самое низкое значение-50, нажмите Установить один раз после завершения, Нажмите SET или контроллер автоматически подтвердит завершение без действия кнопки в течение 10 секунд.
Например: установить до 2 температурных точек можно только установить до 2C минимум. Если заданная температура ниже, диапазон температур расширен, Вам необходимо сначала отрегулировать заданное значение нижнего предела.
P4 температурная коррекция
Когда измеренная температура отклоняется от стандартной температуры или из-за особых потребностей оборудования пользователя, эта функция используется для коррекции. Скорректированная температура + коррекционное значение допустимого диапазона-7,0 ~ 7,0. Нажмите и удерживайте в течение 5 секунд. PO, нажмите + one, чтобы переключиться на P4, нажмите SET, чтобы исправить, нажмите ten, чтобы установить значение коррекции, нажмите set, чтобы вернуть после завершения, длительное нажатие или 10 секунд без кнопки контроллера автоматически подтверждает завершение. К примеру, нормального отображения составляет 25 градусов; В тех случаях, когда температура корректируется до 0, он отображает 25 градусов; В тех случаях, когда температура корректируется до 1,5, он показывает 26,5 градусов; В тех случаях, когда температура корректируется, он показывает 23,5.
Время запуска задержки P5 (единица измерения: минута)
Когда холодильник или обогреватель работает с задержкой, функция задержки может быть включена для защиты срока службы устройства. Нажмите и удерживайте набор в течение 5 секунд, чтобы отобразить PO, нажмите + 1, чтобы переключиться на P5, нажмите Установить один раз, чтобы установить время запуска задержки-минуту, нажмите + 1, чтобы установить 0-10 минут, нажмите Установить один раз после завершения, Нажмите кнопку SET в течение 10 секунд, без кнопки, контроллер автоматически подтверждает завершение режима охлаждения: первое включение, Если текущая температура> установленное значение, холодильник не начнет охлаждение сразу, он должен работать после установленного времени задержки. В режиме нагрева: первое включение, Если текущая температура <заданное значение, Нагреватель не начнет нагреваться немедленно, он должен работать после установленного времени задержки. Чиллер начинается сразу, когда время простоя между двумя запусками чиллера или нагревателя больше установленного значения времени запуска задержки. Когда интервал остановки между двумя запусками холодильника или нагревателя меньше установленного значения времени начала задержки, устройство может начать работу после перезапуска установленного времени задержки набора после запуска. Время задержки рассчитывается с момента отключения. Например, задержка установки составляет 5 минут в состоянии охлаждения, охлаждающее устройство начинает задерживаться после включения питания, а холодильник включается через 5 минут. Когда достигается требуемая температура, холодильник останавливается, и время начинается, когда следующий Запуск охлаждения завершится. Работа, время не завершено до окончания времени работы, светодиодный индикатор мигает во время задержки. Когда старт задержки установлен на 0, он равен функции задержки выключения.
Заводской сброс P8
Из-за некоторых человеческих причин внутренняя настройка термостата путает. Для установки товара требуется много времени. В этот чехол, вы можете использовать эту функцию, чтобы восстановить заводские настройки.
Специфический метод: в выключенном состоянии нажмите и удерживайте кнопки + и-одновременно, а затем включите питание, все вышеуказанные параметры восстановлены до заводских настроек.

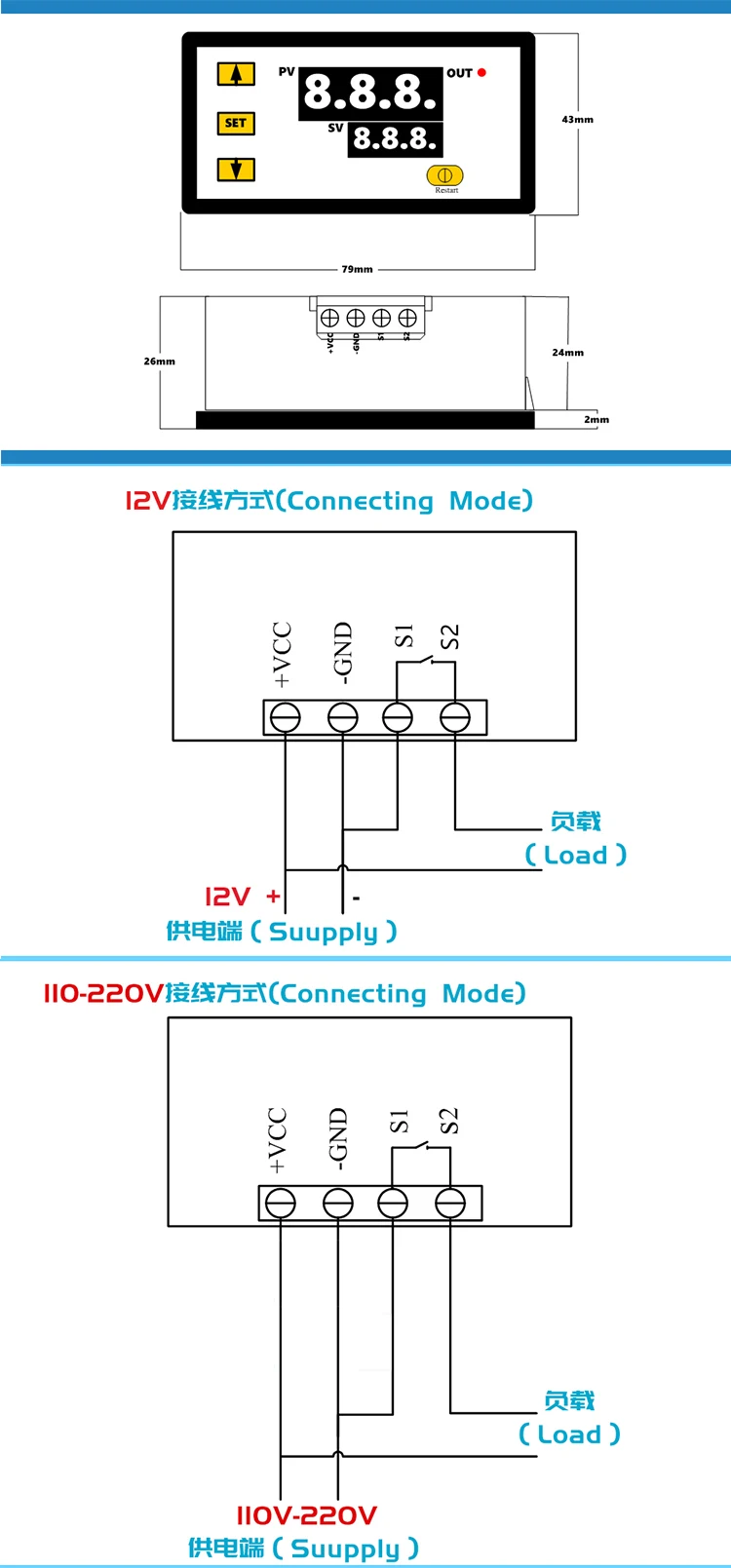

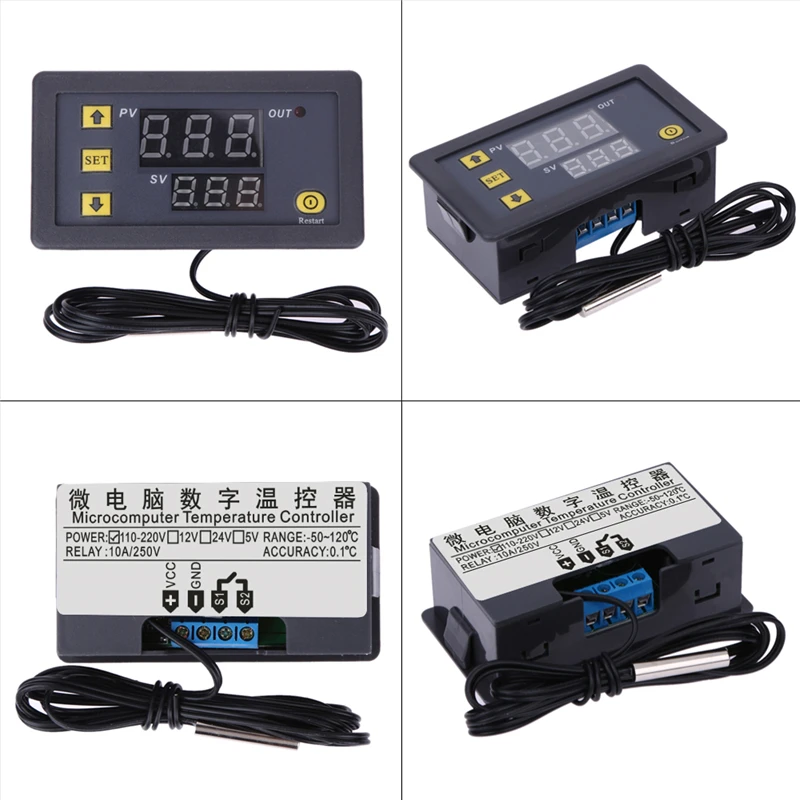

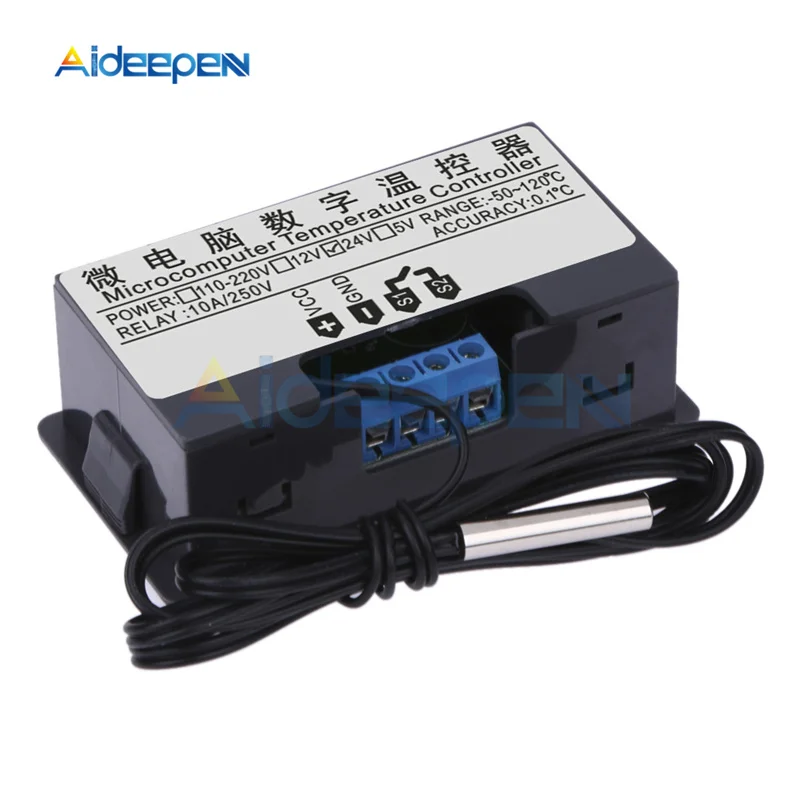

Схема проводки:
