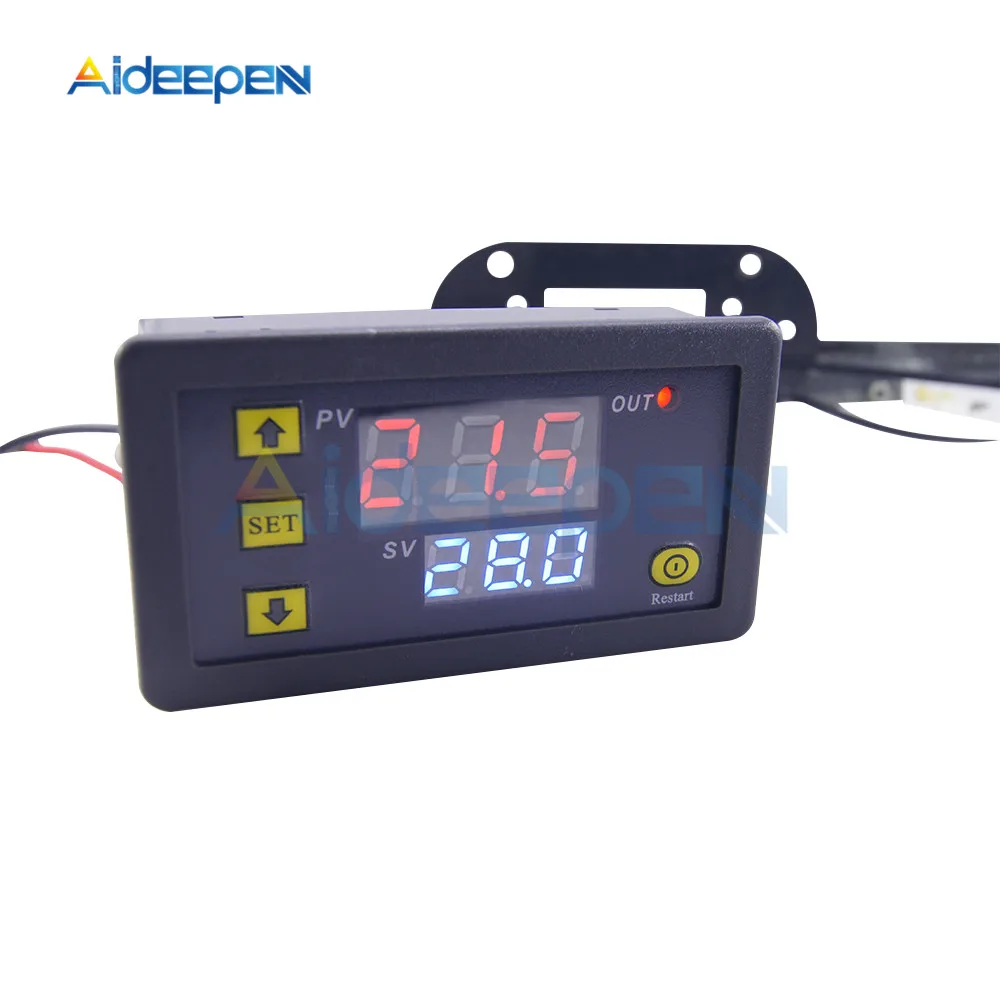

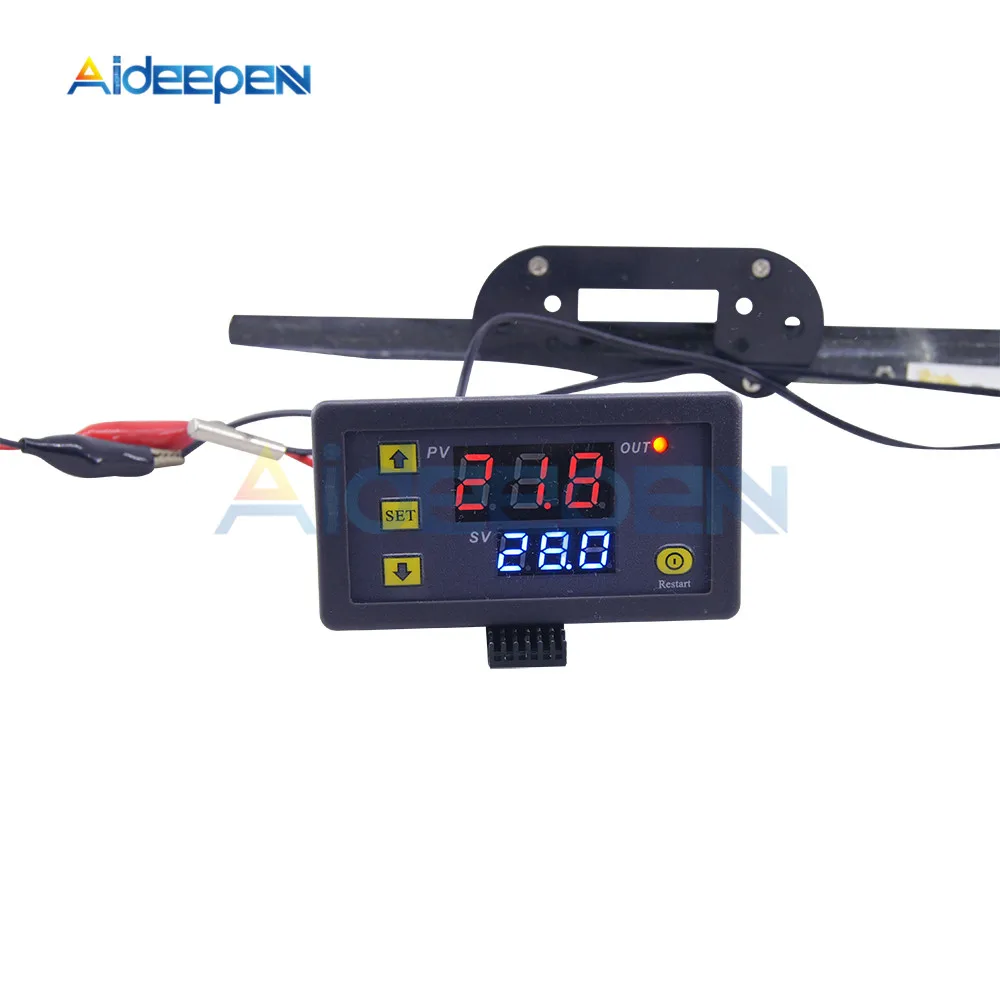

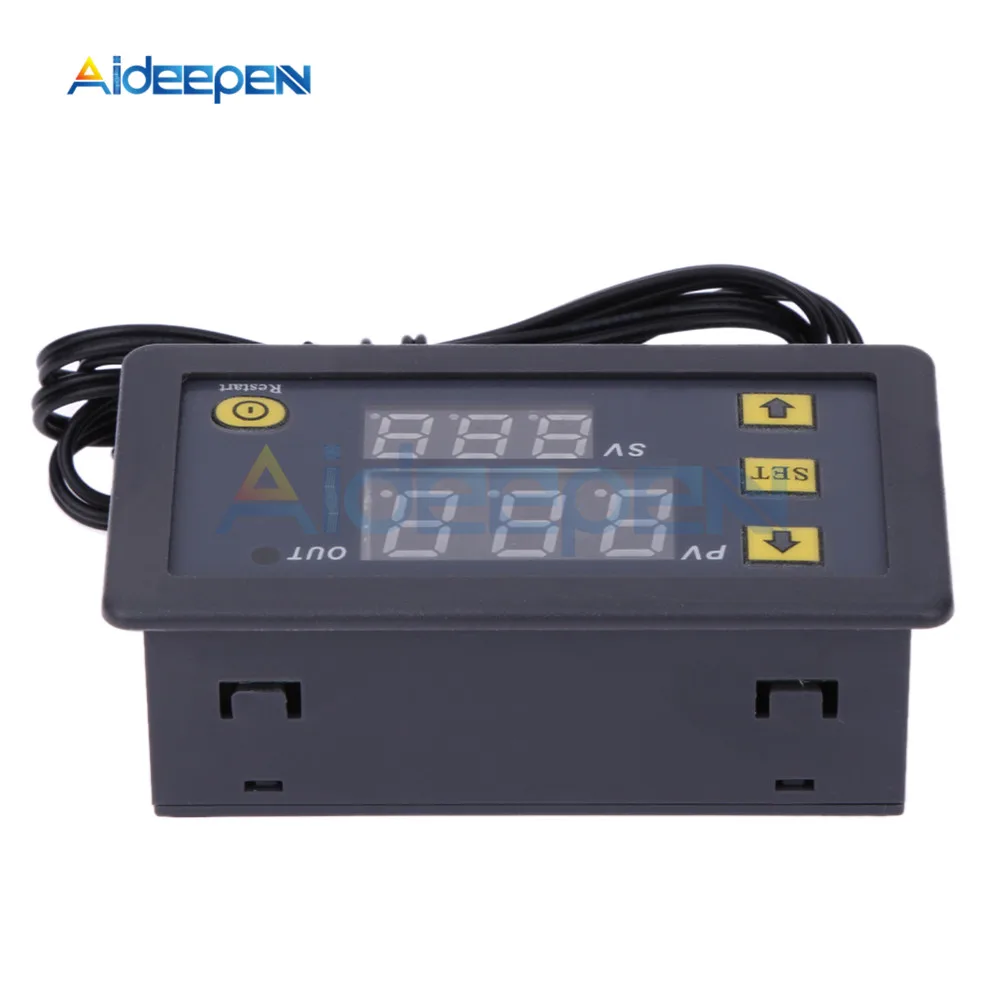

Цифровой термостат W3230 AC 110-220 В DC 12 24 В, 10 шт.
Описание:
Мини-регулятор температуры.
С четсветодиодный светодиодным дисплеем для лучшей читаемости.
Широкий диапазон измерения температуры.
Контроль нагрева или охлаждения.
Все настройки параметров могут быть сохранены после короткого замыкания.
Релейный выход.
Высокая точность управления 0,1 градусов Цельсия
Используется для бытовой морозильник, резервуары для воды, холодильник, промышленный охладитель, пароварка, промышленное оборудование и другая система контроля температуры.

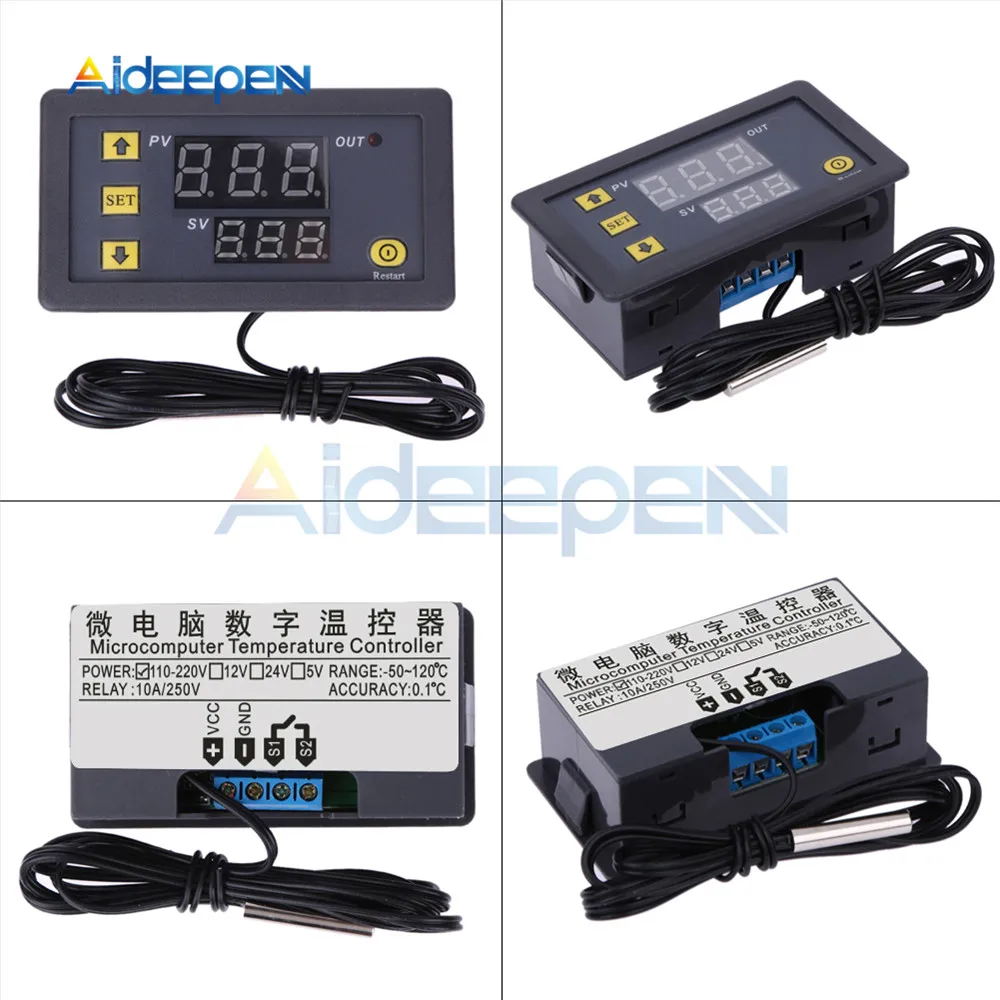

Характеристики:
Источник питания: 12 В постоянного тока/110 В-220 В переменного тока
Диапазон контроля температуры:-55 °-120 °
Коэффициент разрешения: 0,1 °C(-9,9-99,9); 1 °C (другой диапазон)
Цвет отображения: красный/синий
Точность измерения: ± 0,1 °C
Точность управления: 0,1 °C

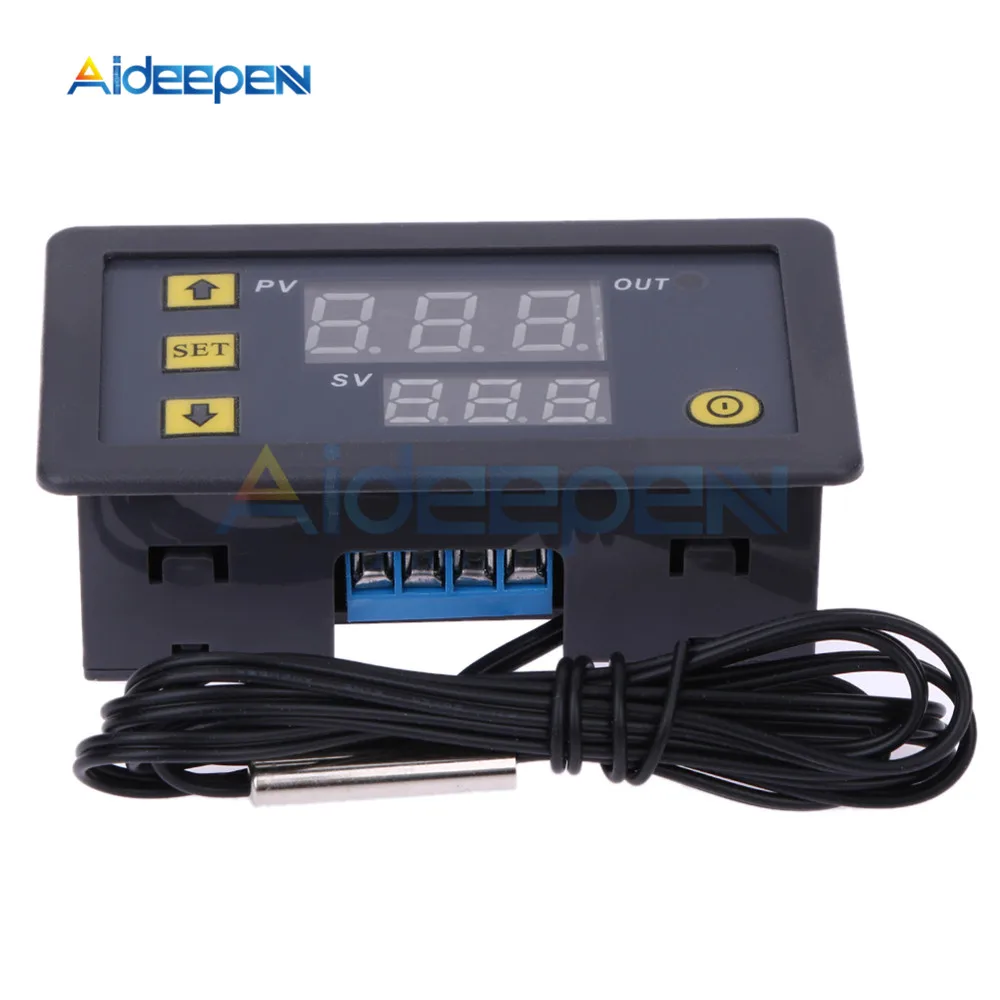

Датчик: водонепроницаемый датчик NTC10K
Выход: релейный контакт емкостью 10 А 220 В/20 А 12 В
Экологические требования: -10-60 °C, влажность 20%-85% RH
Размеры: 79 мм * 43 мм * 26 мм
Размер резки: 73 мм * 39 мм
Провод датчика: 1 метр
Таблица кодов:
Код
Функция
Установить диапазон
По умолчанию
P0
Нагрев/охлаждение
H/C
С
P1
Разница в возврате
0,1-30
2
P2
Установка ограничений на манимум
120
120
P3
Установка ограничений до минимума
-55
-55
P4
Температура. Коррекция
-20
0
П5
Задержка старта
0-10 мин
0
P6
Сигнал тревоги
-175
Выкл
P7
Данные заблокированы
Вкл/Выкл
Выкл
P8
Восстановить заводские настройки
Вкл/Выкл
Выкл

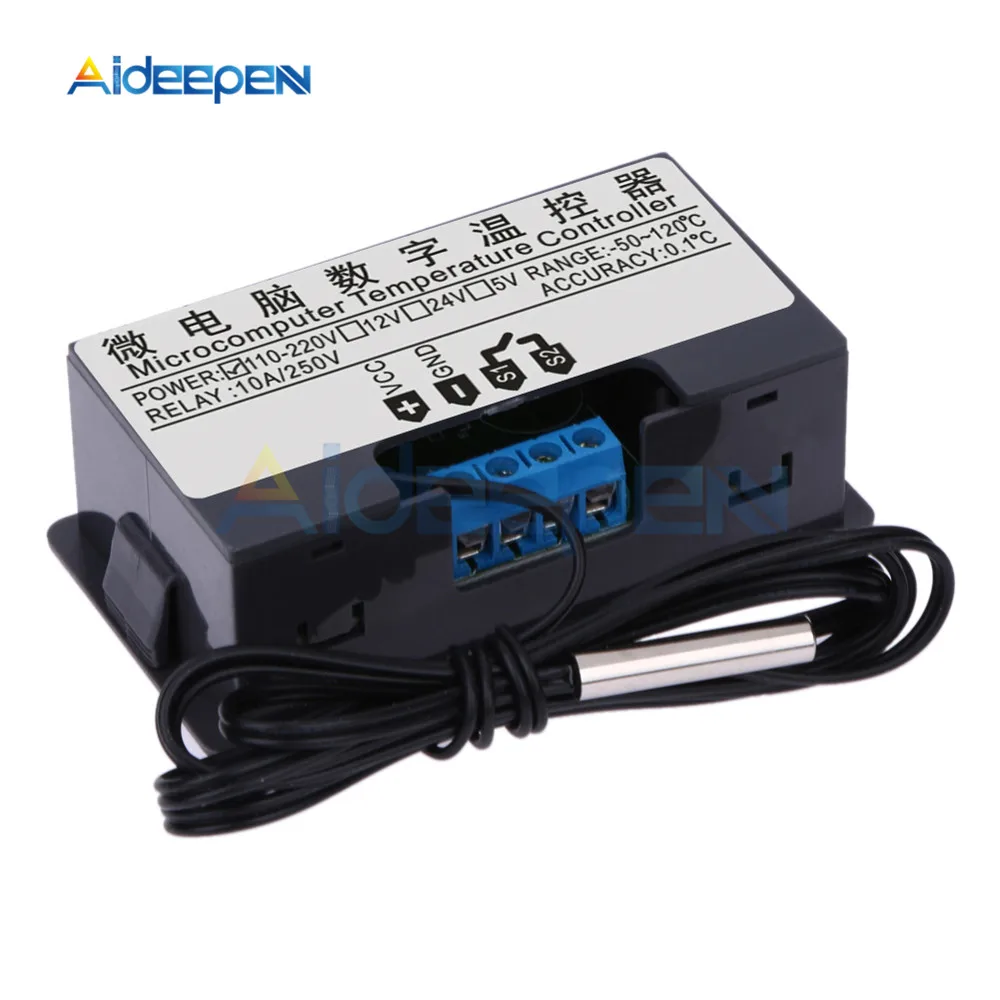

Схема подключения:
12 В постоянного тока:
![](https://ae01.alicdn.com/kf/HTB13YzPIhWYBuNjy1zkq6xGGpXaA.jpg_.webp)

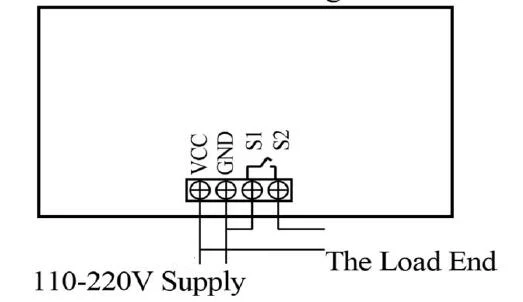

110 В-220 В переменного тока:
![](https://ae01.alicdn.com/kf/HTB1NZ5waIvrK1Rjy0Feq6ATmVXaQ.jpg_.webp)
Посылка
Цифровой терморегулятор W3230 1 шт.
Инструкции:
Подключите блок питания и оборудование для подачи питания к контроллеру. В это время она отображается как измеряющая температуру. Нажмите Установить один раз, температура дисплея мигнет, нажмите +-для установки нужной температуры (нажмите +-для быстрого поднятия и опускания) после завершения нажмите кнопку Установить, чтобы подтвердить возврат. В это время контроллер автоматически выполняет включение/выключение реле в соответствии с настройкой! Выход термостата-реле 20А, которое удовлетворяет различные мощные нагрузки. При подключении цепи управления терморегулятор может работать. В это время дисплей показывает температуру окружающей среды.
Светильник индикатор, описание состояния цифровой трубки
Светильник: мигание указывает на задержку старта охлаждения или нагрева, всегда включено указывает на то, что реле закрыто
Цифровая трубка: дисплей LL-это датчик разомкнутой цепи, пожалуйста, следуйте инструкции для подключения датчика; Дисплей HH находится вне диапазона измерений, терморегулятор принудительно откроет реле; дисплей --- для сигнализации высокой температуры
Описание функций параметров
Нажмите и удерживайте SET в течение 5 секунд, чтобы войти в настройки главного меню, нажмите +-для переключения p0... P6, нажмите и удерживайте SET или 10 секунд без действия кнопки, контроллер автоматически подтверждает возврат.
Режим охлаждения и нагрева P0
Нажмите и удерживайте SET в течение 5 секунд для отображения P0, нажмите SET один раз, чтобы установить рабочий режим, нажмите +-для переключения [H-режим нагрева] [C-режим охлаждения] Нажмите SET один раз, чтобы вернуть, нажмите и удерживайте SET или 10 секунд без контроллера действия кнопки, автоматически Подтвердите выполнение.
В режиме охлаждения: При значении измерения температуры ≥ заданной точки температуры реле охлаждения закрыто и запущено холодильное устройство; При значении измерения температуры ≤ заданной точки температуры-разница возврата, реле охлаждения отключено и холодильник выключен.
В режиме нагрева: когда значение измерения температуры ≤ заданной точки температуры, втягивается реле для нагрева и начинается нагреватель; Когда значение измерения температуры ≥ Заданная температура + гистерезис, реле для нагрева отключено и отопитель отключен.
Настройка гистерезиса P1
Нажмите и удерживайте SET в течение 5 секунд для отображения P0, нажмите +-для переключения на P1, нажмите SET один раз, чтобы вернуть разницу, нажмите +-для установки разницы на 0,1-15, нажмите SET один раз после завершения, нажмите и удерживайте SET или 10 секунд без кнопки, контроллер движения автоматически подтвердит завершение.
В режиме охлаждения: когда значение измерения температуры ≥ заданного значения, реле закрыто, запускается холодильник; Когда значение измерения температуры ≤ заданного значения-значение разности, реле выключено и холодильник выключен.
Например, если окружающая среда равна 30 °C, установленное значение составляет 25 °C, а гистерезис-2 °C. После включения питания реле закрывает холодильник для запуска. Когда охлаждение достигает 23 °C, реле выключает холодильник и холодильник выключается. Температура открытия начинает подниматься. Когда реле поднимается до установленного значения 25 °C, реле снова закрывает холодильник, поэтому температура повторного цикла управления не выше 25 °C.
В режиме нагрева: когда значение измерения температуры ≤ заданного значения, реле втягивается и нагреватель начинается; Когда значение измерения температуры ≥ заданного значения + значение разности, реле выключено и отопитель выключен.
Например, если окружающая среда равна 10 °C, установленное значение составляет 25 °C, а гистерезис-2 °C. После включения питания реле закрывает нагреватель для запуска. При нагреве до 27 °C реле выключает нагреватель и нагреватель выключается. Температура включения начинает снижаться. При падении до установленного значения 25 °C реле закрывает нагреватель для повторного запуска, поэтому температура повторного цикла управления не ниже 25 °C.
Верхний предел установки максимальной температуры P2
Во избежание опасности установки слишком высокой температуры из-за неправильной работы других термостат имеет самую высокую функцию установки верхнего предела, что ограничивает диапазон установки самой высокой температуры, контролируемой термостатом.
Нажмите и удерживайте SET в течение 5 секунд для отображения P0, нажмите +-для переключения на P2, нажмите SET один раз, чтобы установить верхний предел, нажмите +-для установки самой высокой регулируемой температуры, максимальное значение составляет 110, нажмите Установить один раз после завершения, Нажмите SET или 10. Вторая кнопка не нажимается и контроллер автоматически подтверждает завершение.
Например: установить до 60 значений температуры можно только до 60 °C. Если необходимо расширить установочную точку температуры, необходимо сначала скорректировать значение верхнего предела.
Минимальная настройка температуры P3 нижний предел
Во избежание блокировки льда, вызванной неправильной эксплуатацией других, регулятор температуры имеет самые низкие функции установки верхнего и нижнего предела, что ограничивает диапазон установки минимальной температуры, контролируемой термостатом.
Нажмите и удерживайте SET в течение 5 секунд для отображения P0, нажмите +-для переключения на P3, нажмите SET один раз, чтобы установить минимальный нижний предел, нажмите +-для установки самой низкой регулируемой температуры, самое низкое значение-50, после завершения нажмите Установить один раз, Нажмите SET или контроллер автоматически подтвердит завершение без действия кнопки в течение 10 секунд.
Например: установить до 2 значений температуры можно только до 2 °C минимум. Если устанавливаемая температура должна быть расширена ниже, то сначала необходимо скорректировать нижнее установленное значение предельного значения.
Температурная коррекция P4
Когда измеряемая температура отклоняется от стандартной температуры или из-за особых потребностей аппаратного обеспечения пользователя, эта функция используется для коррекция. Исправленная температура = температура до коррекции + значение коррекции допустимый диапазон-7,0 ~ 7,0.
Нажмите и удерживайте SET в течение 5 секунд для отображения P0, нажмите +-для переключения на P4, нажмите SET один раз для коррекции, нажмите +-для установки значения коррекции, нажмите set один раз после завершения, установка длительного нажатия или 10 секунд без контроллера действия кнопки автоматически подтверждает завершение.
Например, нормальный дисплей 25 градусов; При корректировке температуры до 0 он отображает 25 градусов; При корректировке температуры до 1,5 показывает 26,5 градусов; при коррекции температуры до-1,5 показывает 23,5.
Время задержки старта P5 (единица измерения: минута)
Когда холодильник или обогреватель работает с задержкой, функцию задержки можно включить для защиты срока службы устройства.
Нажмите и удерживайте SET в течение 5 секунд для отображения P0, нажмите +-для переключения на P5, нажмите SET один раз, чтобы установить единицу времени начала задержки-минуту, нажмите +-для установки 0-10 минут, нажмите кнопку «набор» для возврата после завершения, нажмите «набор» и «долгое нажатие» или «10 секунд», контроллер действия кнопки «нет» автоматически подтвердит завершение
В режиме охлаждения: при первом включении питания, если текущая температура ≥ заданного значения, холодильник не начнет охлаждение сразу, И он должен быть запущен после установленного времени задержки.
В режиме нагрева: при первом включении питания, если текущая температура ≤ заданного значения, Нагреватель начнет нагреваться не сразу, И он должен быть запущен после установленного времени задержки.
Охладитель начинается сразу же, когда время простоя между двумя запусками охладителя или нагревателя превышает заданное значение времени задержки начала.
Когда интервал остановки между двумя запусками холодильника или обогревателя меньше заданного значения времени начала задержки, устройство может запуститься после перезапуска установленного времени задержки набора после запуска. Время задержки рассчитывается с момента выключения.
Например, задержка настройки составляет 5 минут в состоянии охлаждения, охлаждающее устройство начинает задерживаться после включения питания, а холодильник включается через 5 минут. По достижении необходимой температуры холодильник останавливается, и время начнется, когда завершается следующее время начала охлаждения. Работа, Незавершенное время должно подождать окончания работы таймера, светодиодный индикатор мигает во время задержки.
Когда установлено значение «Пуск задержки» (0), это равно функции задержки выключения.
Как сохранить настройки
Если вы хотите сохранить заданные данные, установите P7 в «ON», когда установлена температура и выключено питание. В этом чехле последняя Настройка будет сохранена при отключении питания.
Сброс
Из-за некоторых человеческих причин внутренняя настройка термостата запутывает. Установка времени занимает много времени. В данном чехле можно использовать эту функцию для восстановления заводских настроек. В выключенном состоянии одновременно нажмите и удерживайте кнопки + и-., затем включите питание, все вышеуказанные параметры восстанавливаются в заводские настройки.
