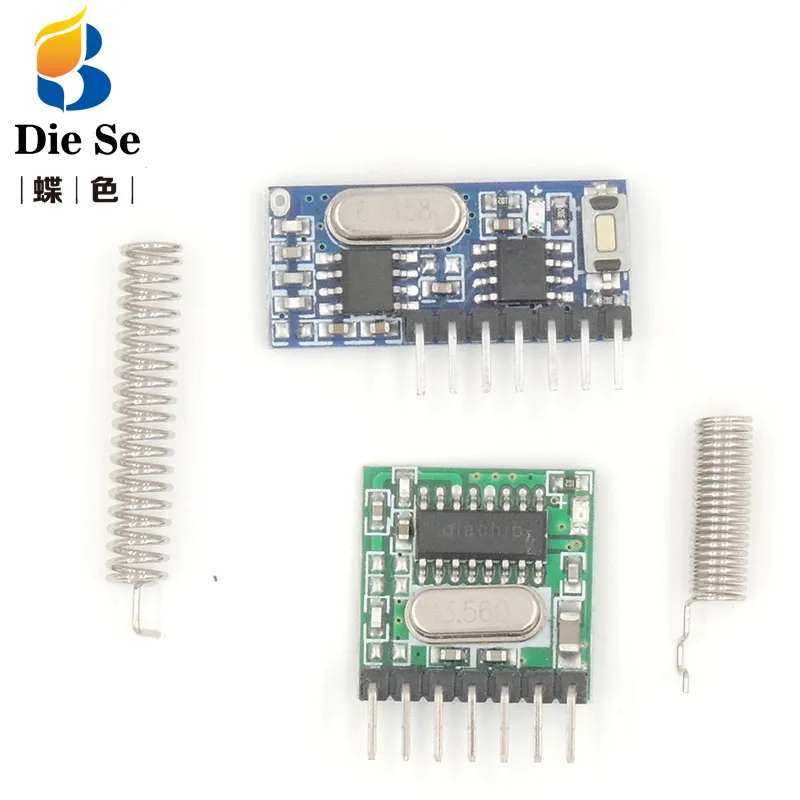

Супергетеродинный радиочастотный приемник и модуль передатчика 433 МГц с антенной для Arduino, комплект сделай сам, 4-канальный выход с кнопкой обучения

Рабочее напряжение: 3,3 ~ 5 в постоянного тока

Ток покоя: менее 5 мА

Выходной ток: 10 мА

Каналы: 4 канала

Частота RF: 433 МГц

Диапазон частот: + 0,2 МГц,-0,2 МГц

Рабочая температура: -25 ~ + 75 градусов

Чувствительность приема: -108 дБ

Количество пультов для хранения: 25 штук

Поддержка кодирования: код наклона EV1527

Режим работы RF: ASK Супергетеродинный беспроводной прием

Размер: 28*12,3*6 (мм)

Дальность приема: более 15 метров (открытое пространство)

Удаленный режим работы: Мгновенный режим/режим переключения/режим блокировки

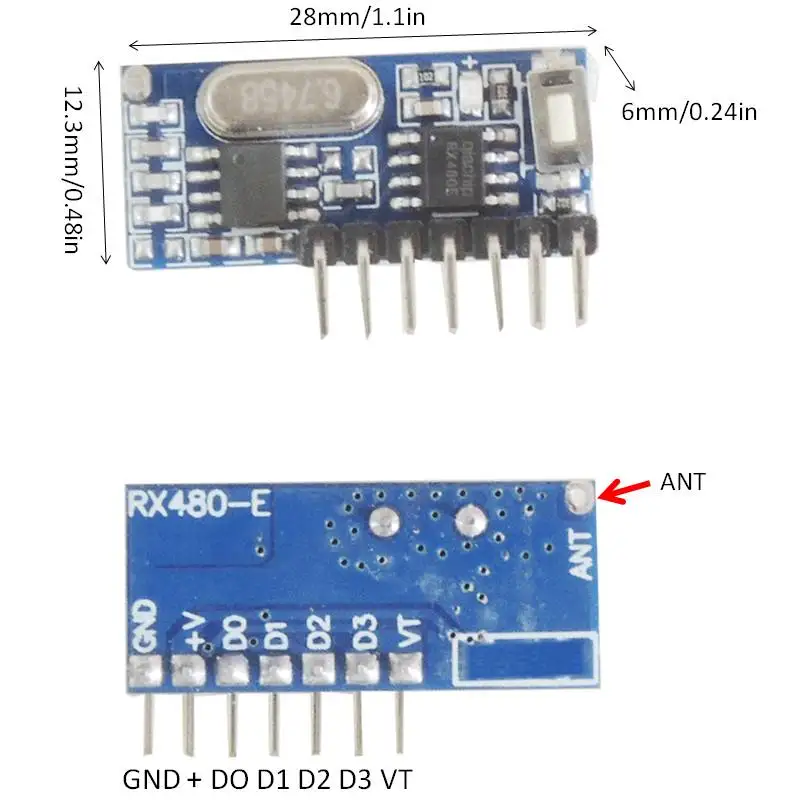

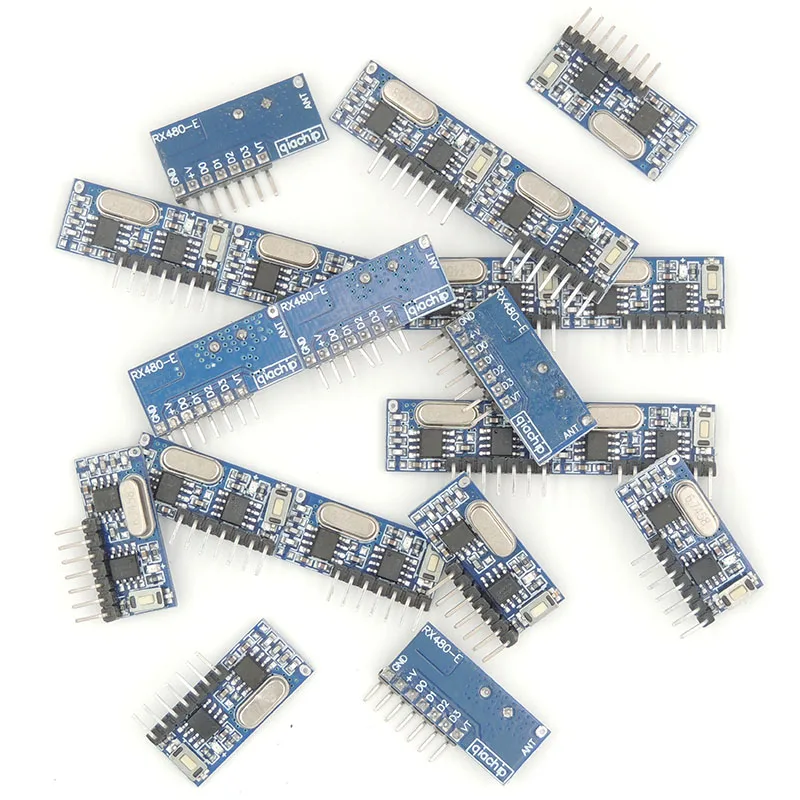

Инструкция по булавкам

GND: Заземление или отрицательный полюс

+ В: вход 3,3 ~ 5 в постоянного тока

D0: вывод данных

D1: вывод данных

D2: вывод данных

D3: вывод данных

VT: выход (когда любой вывод сигнала уровня D0-D3 s, VT выводится синхронно; VT обычно используется в качестве выходного индикатора.) Выход: 4-канальный сигнал уровня CMOS, соответствующий пульту дистанционного управления ABCD 4 кнопками.

Пример применения

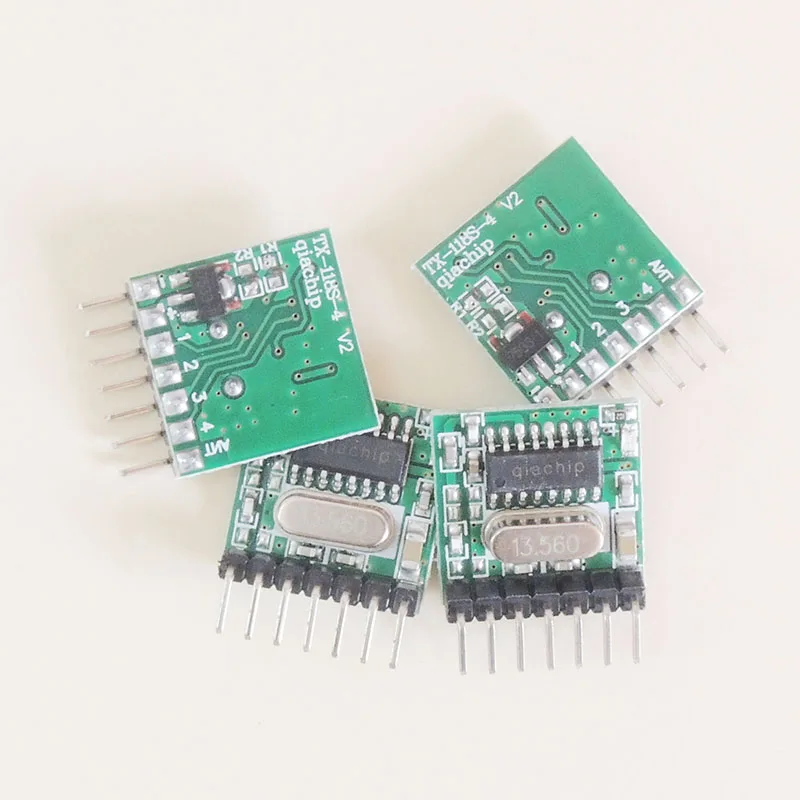

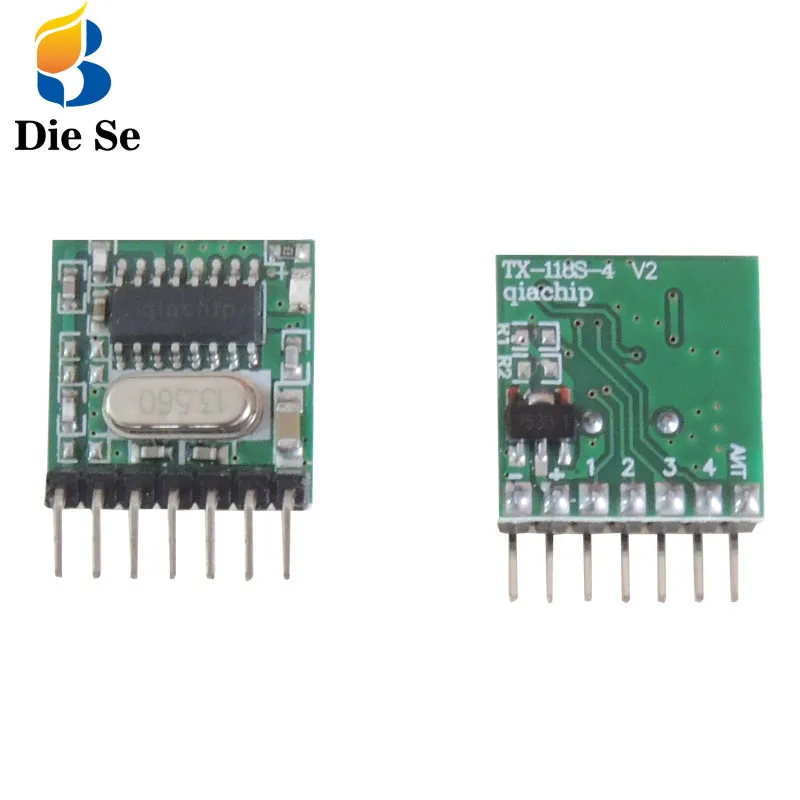

Модуль передатчика (TX118SA-4)

Рабочее напряжение: постоянный ток 3в-24в

Каналы: 4 канала

Ток излучения: 10 мА

Коэффициент возгорания: максимальный: 10 КБ/с

Отклонение передачи: +/-7,5 кгц/узкополосное излучение

Мощность передачи: 11 дБм

Частота RF: 433 МГц

Рабочая температура: -25 ~ + 75 градусов

Размер: 18*18*6 (мм)

Поддержка кодирования: код наклона EV1527

Модуляция: ASK

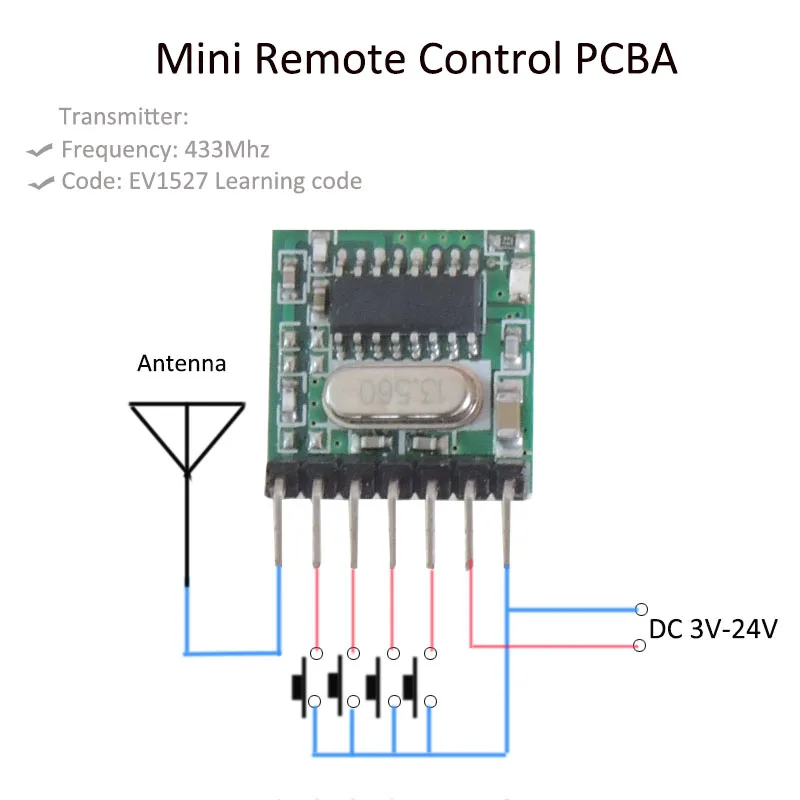

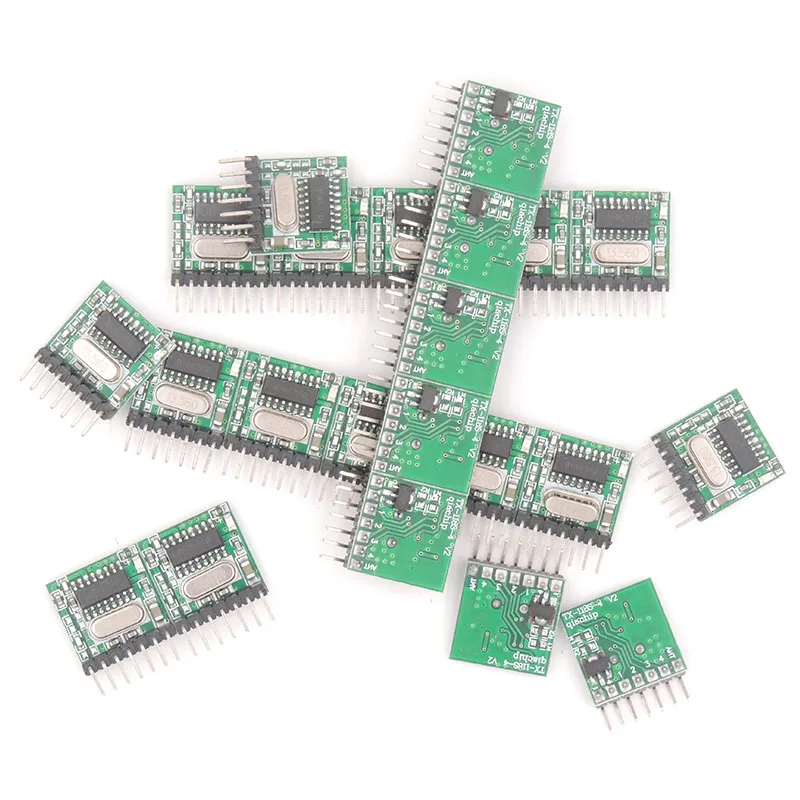

Инструкция по булавкам

-: Отрицательный источник питания

+: Положительный источник питания, постоянный ток 3-24 В

K1: 1 короткое или отрицательное начало передачи данных, аналогичное кнопке A на пульте дистанционного управления.

K2: 2 коротких или отрицательных начала передачи данных, как кнопка B на пульте дистанционного управления.

K3: 3 Короткое или отрицательное начало передачи данных, аналогичное кнопке C на пульте дистанционного управления.

K4: 4 короткий или отрицательный Запуск передачи данных, аналогичный кнопке D на пульте дистанционного управления.

ANT: передающая антенна

Пример применения

1. Удалите имеющиеся данные о режимах работы

Нажмите кнопку обучения (на приемнике) 8 раз. Существующие данные будут удалены.

2. Настройка

Настройка (Мгновенная)

1. Нажмите кнопку обучения (на приемнике) один раз. Подождите 3 секунды;

2. Нажмите кнопку "А" на пульте управления. Подождите 3 секунды. Успех.

Настройка (переключение)

1. Дважды нажмите кнопку обучения (на приемнике). Подождите 3 секунды;

2. Нажмите одну кнопку "А" на пульте управления. Подождите 3 секунды. Успех.

Настройка (с фиксацией)

1. Нажмите кнопку обучения (на приемнике) тройной. Подождите 3 секунды;

2. Нажмите кнопку "А" на пульте управления. Подождите 3 секунды. Успех.
