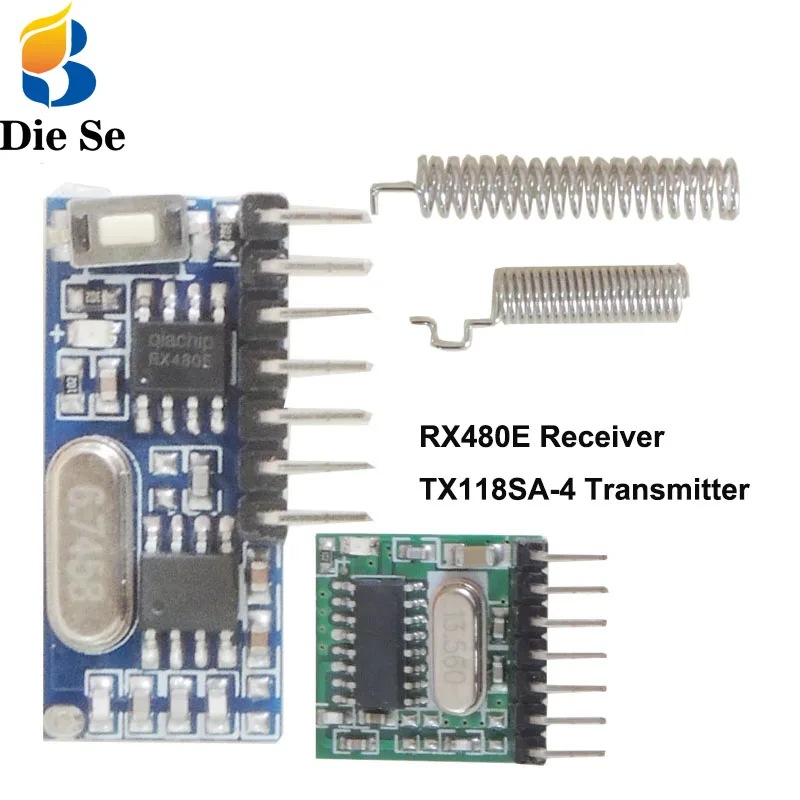

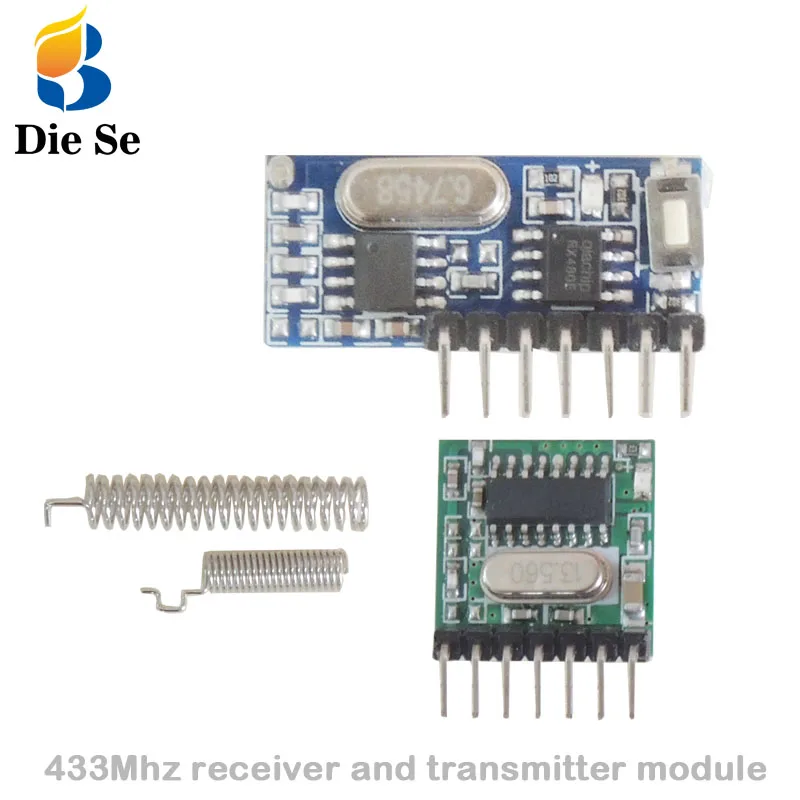

433 МГц Супергетеродинный RF передатчик и приемник модуль переключатель для ардуино uno беспроводные наборы DIY 433 МГц пульты дистанционного управления

433 МГц беспроводной передатчик и модуль приемника обучающий код EV1527 декодирующий модуль 4CH выход с кнопкой обучения DIY пульт дистанционного управления

Широкая доступность

Пульт дистанционного управления, модуль приемника, мотоциклы, автомобильные противоугонные продукты, товары для домашней безопасности, электрические двери, двери затвора, окна, гнездо дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрические двери, гаражные двери с дистанционным управлением, выдвижные двери с дистанционным управлением, ворота с дистанционным громкостью, двери с панорамой, Пульт дистанционного управления открывалка двери, система управления закрывающим устройством двери, пульт дистанционного управления занавесками, Хост сигнализации, сигнализация, пульт дистанционного управления мотоцикла дистанционного управления электромобилями, пульт дистанционного управления MP3.

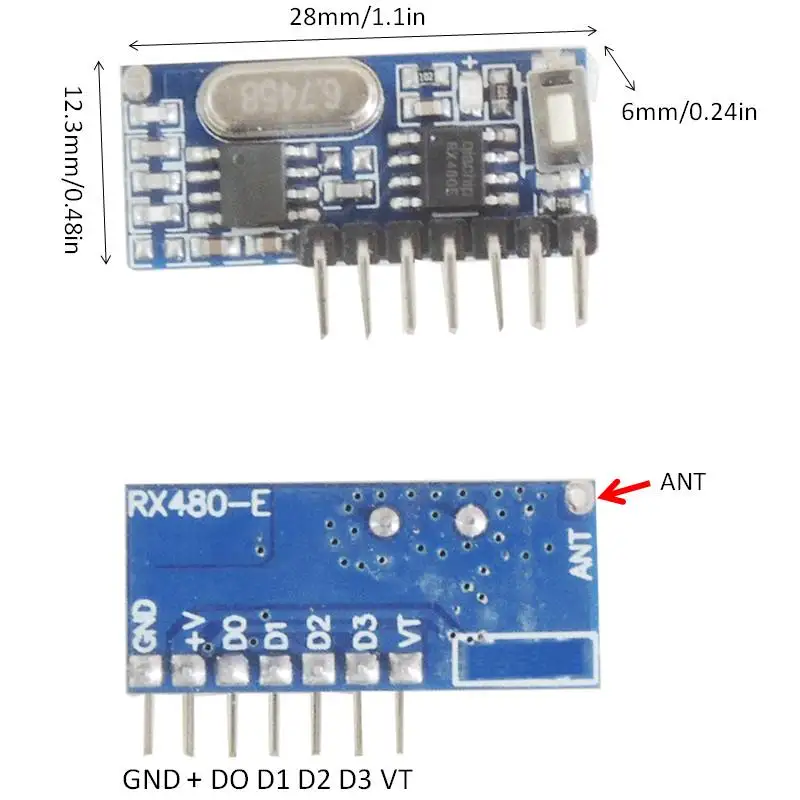

Инструкция по контактам

GND: наземный или отрицательный полюс

+ V : DC3.3 ~ 5V вход

D0: вывод данных

D1: вывод данных

D2: выход данных

D3: вывод данных

VT: выход (когда любой штырь D0-D3 Выводит сигнал уровня, VT выводится синхронно; VT обычно используется в качестве выходного индикатора.) Выход: 4-канальный CMOS уровень сигнала, соответствующий пульту дистанционного управления ABCD 4 кнопками.

Пример применения

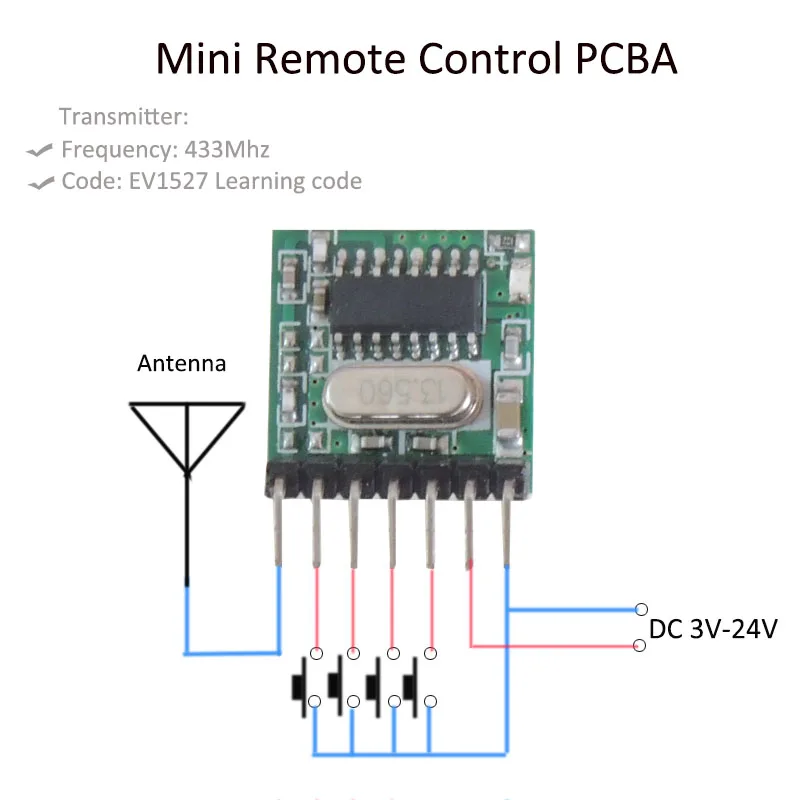

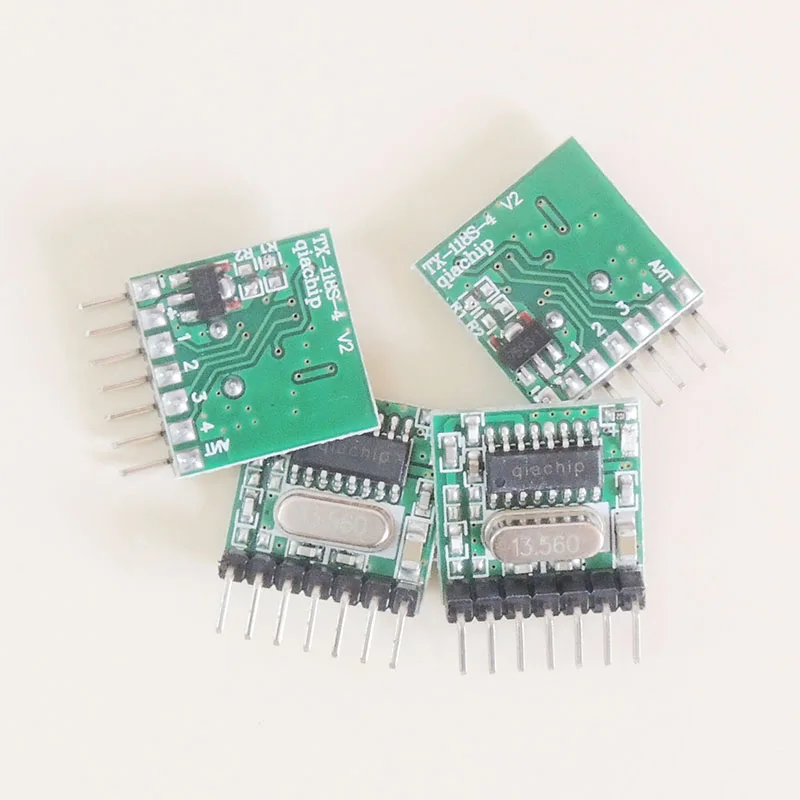

Модуль передатчика (TX118SA-4) Рабочее напряжение: 3 В постоянного тока-24 В Каналы:4 канала Ток выбросов:10 мА Уровень огня:Максимум: 10 КБ/с Отклонение передачи:+/- 7. 5 кГц/узкополосная эмиссия Передающая Мощность:11dbm Частота RF:433 МГц Рабочая температура:-25 ~ + 75 градусов Размеры:18*18*6 (мм) Поддержка кодирования:Код EV1527 Модуляция:Спросить

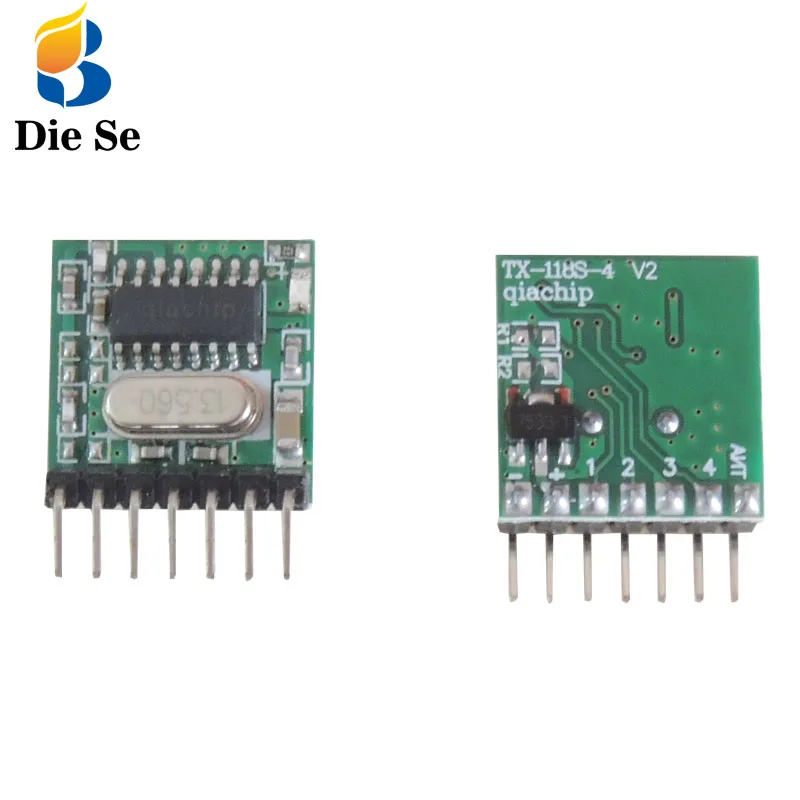

Инструкция по контактам

-: Отрицательный источник питания

+: Положительный источник питания, постоянный ток 3-24 В

K1: 1 короткий и отрицательный Запуск передачи данных, аналогичный кнопке A на пульте дистанционного управления.

K2: 2 коротко-отрицательный старт передачи данных, аналогичный кнопке B на пульте дистанционного управления.

K3: 3 коротко-отрицательный старт передачи данных, аналогичный кнопке C на пульте дистанционного управления.

K4: 4 коротко-отрицательный Запуск передачи данных, аналогичный кнопке D на пульте дистанционного управления.

ANT: передающая антенна

Пример применения

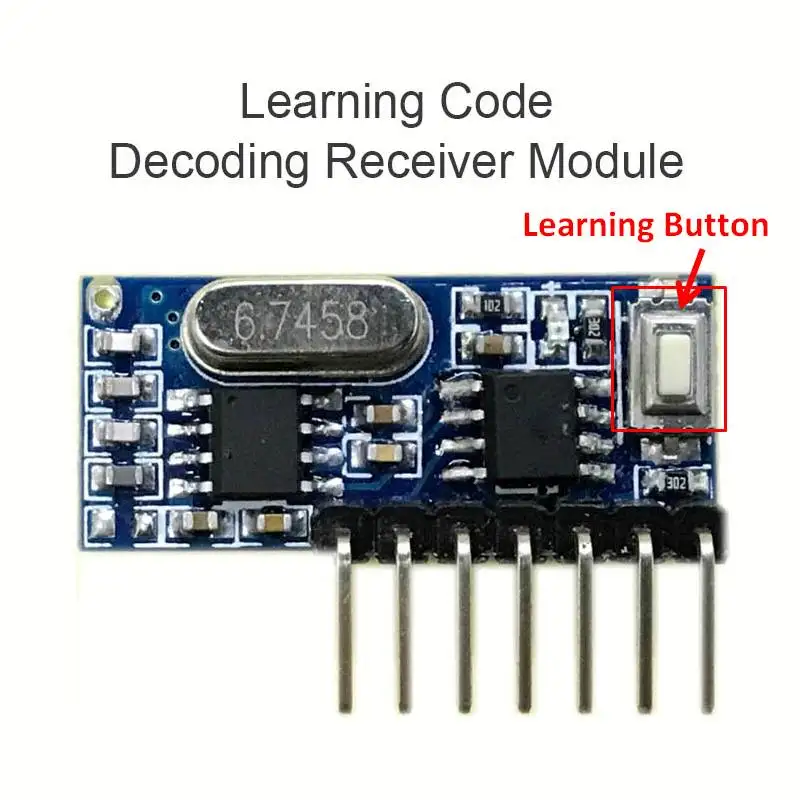

1. Удалите имеющиеся данные о режимах работы

8 раз нажмите кнопку обучения (на приемнике). Существующие данные будут удалены успешно.

2. Настройка

Настройка (мгновенный)

1. Нажмите кнопку обучения (на приемнике) один раз. Подождите 3 секунды;

2. Нажмите кнопку «A» на пульте дистанционного управления. Подождите 3 секунды. Преуспевает.

Настройка (тумблер)

1. Дважды нажмите кнопку обучения (на приемнике). Подождите 3 секунды;

2. Нажмите одну кнопку «A» на пульте дистанционного управления. Подождите 3 секунды. Преуспевает.

Установка (с фиксацией)

1. Нажмите кнопку обучения (на приемнике) тройной. Подождите 3 секунды;

2. Нажмите кнопку «A» на пульте дистанционного управления. Подождите 3 секунды. Преуспевает.
