Универсальный беспроводной пульт дистанционного управления QIACHIP, 433 МГц, 12 в пост. Тока, 4 канала, релейный модуль приемника с 4-канальным радиочастотным дистанционным передатчиком
Life Sparks Store - Надежность 95%
Более 82 подписчиков, дата открытия магазина 18.01.2019
- Положительные оценки: 96% (169)
- Соответствие описанию: 96%
- Отвечает на сообщения: 94%
- Скорость отправки: 94%
Последнее обновление: 07.04.2022
Универсальный беспроводной пульт дистанционного управления 433 МГц, 12 в пост. Тока, 4 канала, релейный модуль приемника с 4-канальным радиочастотным пультом дистанционного управления, передатчик 433 МГц
Здравствуйте! Большое спасибо за просмотр наших продуктов, если у вас есть какие-либо вопросы, отправьте мне сообщение, я рад быть в вашем распоряжении
Приемник Особенности:
* Поддерживает несколько рабочих режимов: Мгновенный, переключаемый и блокирующий режим. * Поддерживает Тип дистанционного управления (код поддержки): Обучающий код (1527), фиксированный код (2262). * Поддерживает хранение количества пультов дистанционного управления: 25 шт. (Примечание: система может хранить только 25 шт. пультов дистанционного управления, если пультом ДУ будет более 25 шт., первоначальный пульт дистанционного управления будет потерян). * RF режим работы: сверхгетеродинный прием (режим модуляции: ASK). * Идеально подходит для дистанционного управления роликовыми затворами, дверями гаража, электрическими воротами и другими устройствами дистанционного управления.

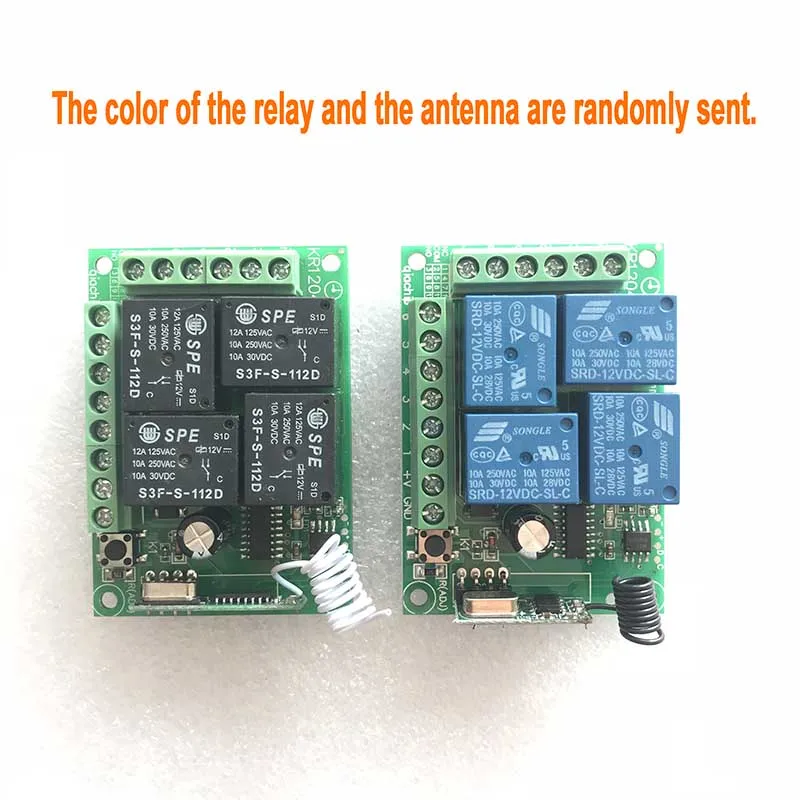

Приемник Параметры

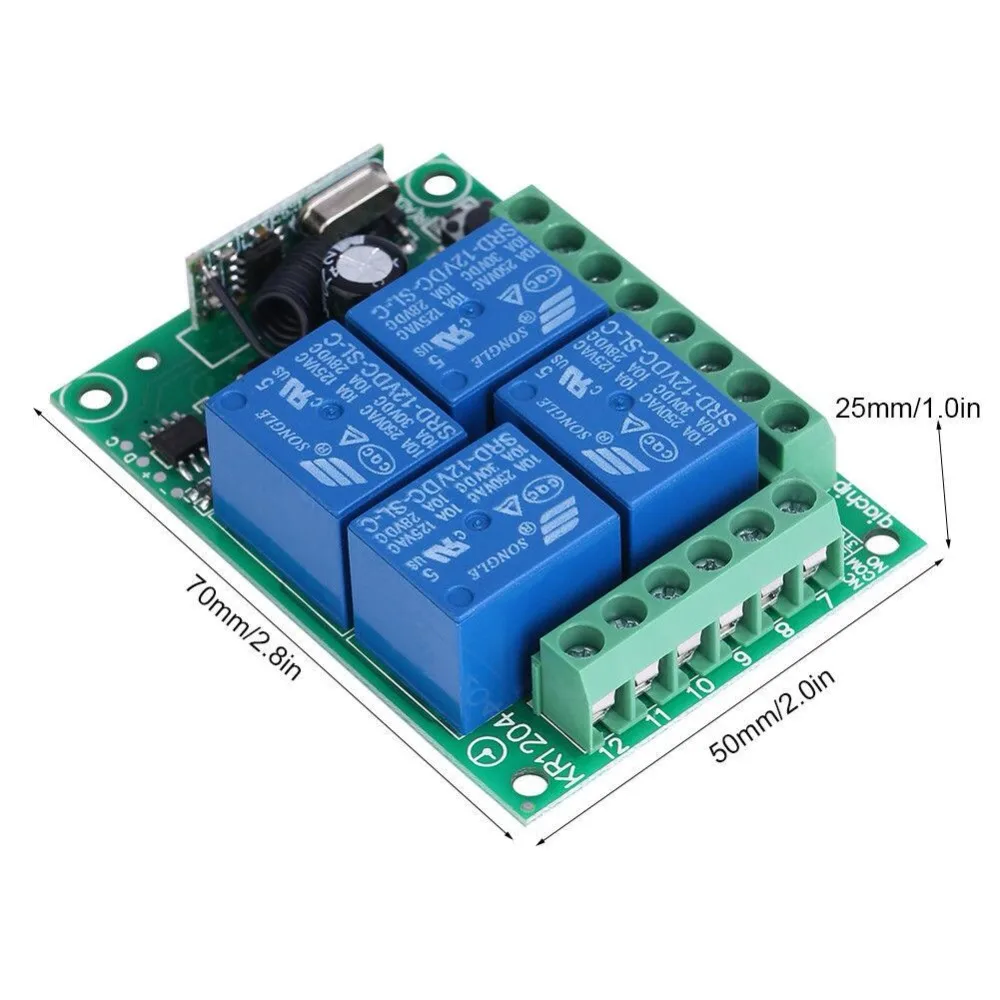

Рабочее напряжение: 12 в пост. Тока Ток в режиме ожидания: 5 мА Рабочая частота: 433 МГц Чувствительность приема:-104dBm Функциональная Опция: Мгновенный, тумблер, защелка Режим модуляции: ASK Режим соответствия: Интеллектуальный обучающий код Режим выхода: сухой контакт/выход напряжения Основа: Да Рабочая температура: -30 ~ + 80 Размеры печатной платы: 68,2x48,2 (мм)+ V-положительный полюсный вход GND-отрицательный полюсный вход 1 -KC1 нормальное закрытие реле (NC) 2 -KC1 Common of реле (COM) 3 -KC1 нормальное открытие реле (NO) 4 -KC3 нормальное закрытие реле (NC) 5 -KC3 Common of реле (COM) 6 -KC3 нормально открытый реле (нет) 7 -KC2 нормальное закрытие реле (NC) 8 -KC2 Common of реле (COM) 9 -KC2 обычное открытие реле (NO) 10 -KC4 нормальное закрытие реле (NC) 11 -KC4 Common of реле (COM) 12 -KC4 нормальное открытие реле (NO)

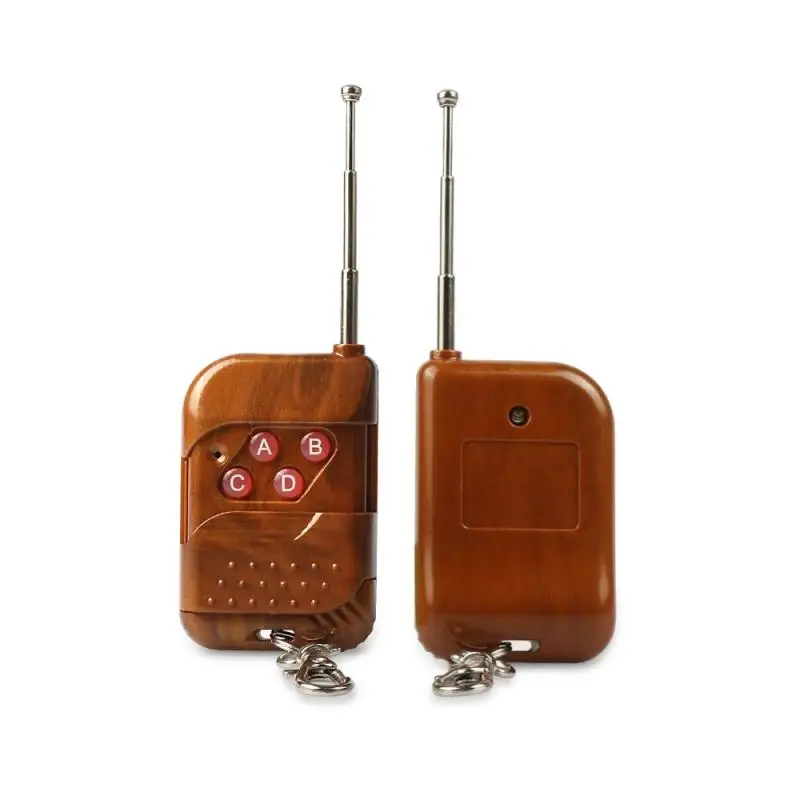

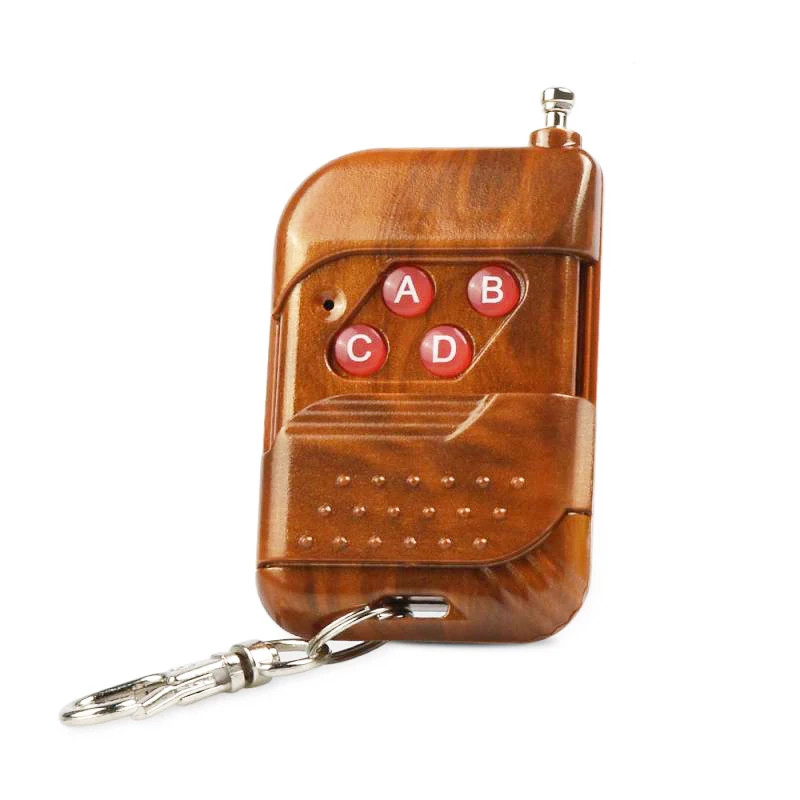

Передатчик Параметры

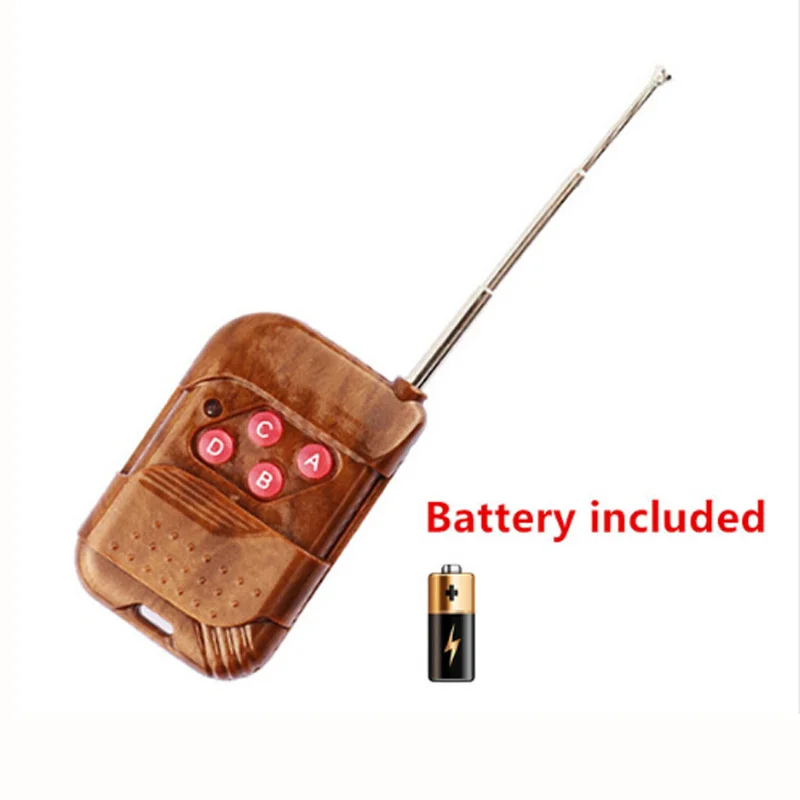

Рабочая частота: 433,92 МГц Питание от батареи 27A 12 В (Батарея В комплекте )
Инструкция
Как использовать: При просмотре видео будет легко разобраться. Пояснение рабочих режимов: 1. Мгновенная/пробежка: Нажмите и удерживайте->on; Release->Off
Удерживайте нажатие одной кнопкой, соответствующий канал работает/включается; Ослабьте, чтобы ваш палец был выключен. (4-канальный переключатель (приемник), нужно 4 кнопки дистанционного управления (передатчик)2. Кнопка переключения/самофиксации: нажмите-> ВКЛ; Нажмите еще раз-> ВЫКЛ
Нажмите одну кнопку один раз, соответствующий канал работает/включается; Нажмите эту же кнопку снова и выключите. (4-канальный переключатель (приемник), нужно 4 кнопки дистанционного управления (передатчик).
3. Блокировка/Внутренняя Блокировка: Нажмите->on; Нажмите другую кнопку->Off
Нажмите одну кнопку один раз, соответствующий канал работает/включается; Нажмите другую кнопку, чтобы выключить/выключить (в то же время, другой соответствующий канал работает). (4-канальный переключатель (приемник), нужно 4 кнопки дистанционного управления (передатчик).
Настройка режима работы:

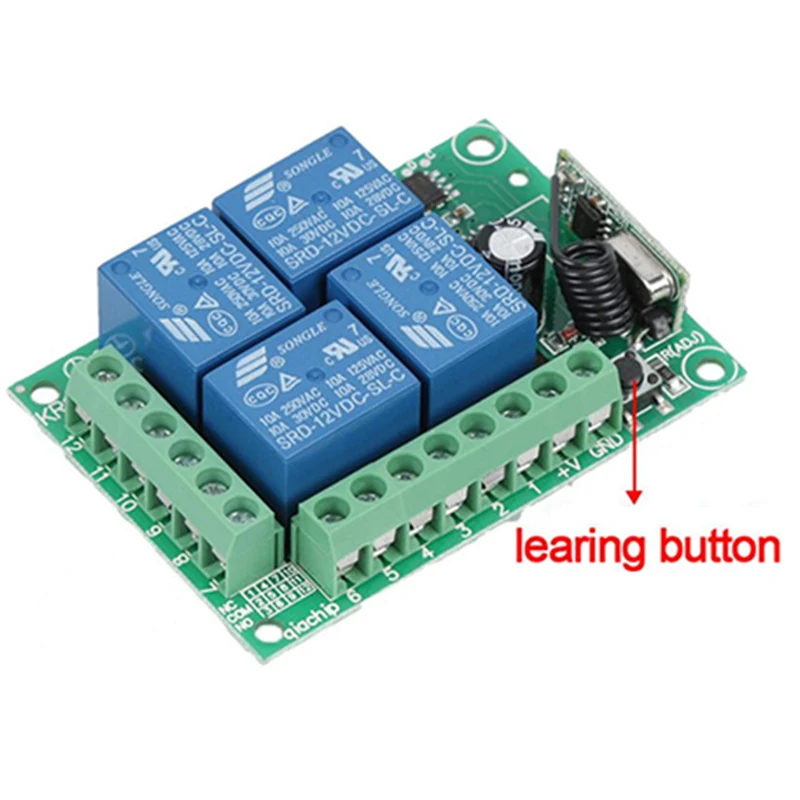

1.Кратковременный режим: Одним нажатием кнопки обучения на доске приемника (светодиодный индикатор на доске приемника будет сигнализировать одновременно), затем нажмите на какую-либо кнопку дистанционного управления, три раза сигнал от пульта дистанционного управления, светодиодный индикатор уведомляет об успешном настройке мгновенного режима.
2.Режим переключения: Нажмите два раза, кнопка обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любой из кнопок дистанционного управления, сигнал три раза от пульта дистанционного управления, светодиодный индикатор уведомляет об успешном режиме настройки переключателя
3.Мгновенный режим: Нажмите три раза, кнопка обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите сначала кнопку дистанционного управления, затем нажмите на секундную кнопку дистанционного управления, три раза сигнальный светодиодный индикатор дистанционного управления уведомляет об успешном режиме фиксации (первая кнопка стоит ВКЛ, вторая кнопка выключена) .
4.2-канальный мгновенный + 2-канальный тумблер: Нажмите четыре кнопки обучения на доске приемника (светодиодный индикатор на доске приемника будет сигнализировать одновременно), затем нажмите любой из кнопок дистанционного управления, три раза сигнальный светодиодный индикатор дистанционного управления уведомляет об успешном подключении.
5.2CH мгновенный + 2CH защелкивающийся: Нажмите пять раз на кнопку обучения на доске приемника (светодиодный индикатор на доске приемника будет сигнализировать одновременно), затем нажмите любой из кнопок дистанционного управления, три раза сигнальный светодиодный индикатор дистанционного управления уведомляет об успешном подключении.
6.2 канала тумблер + 2 канала с защелкой: Нажмите шесть нажатий кнопки обучения на доске приемника (светодиодный индикатор на доске приемника будет сигнализировать одновременно), затем нажмите любой из кнопок дистанционного управления, три раза сигнальный светодиодный индикатор дистанционного управления уведомляет об успешном подключении.
7.2 канала, 2 канала, 2 канала: Нажмите семь раз на кнопку обучения на доске приемника (светодиодный индикатор на доске приемника будет сигнализировать одновременно), затем нажмите любой из кнопок дистанционного управления, три раза сигнальный светодиодный индикатор дистанционного управления уведомляет об успешном подключении.
8.Удаление данных, полученных с помощью имеющегося пульта дистанционного управления: Восемь раз нажатие кнопки обучения на плате приемника, светодиодный индикатор на плате приемника будет мигать восемь раз, старые пульты дистанционного управления успешно удалены.

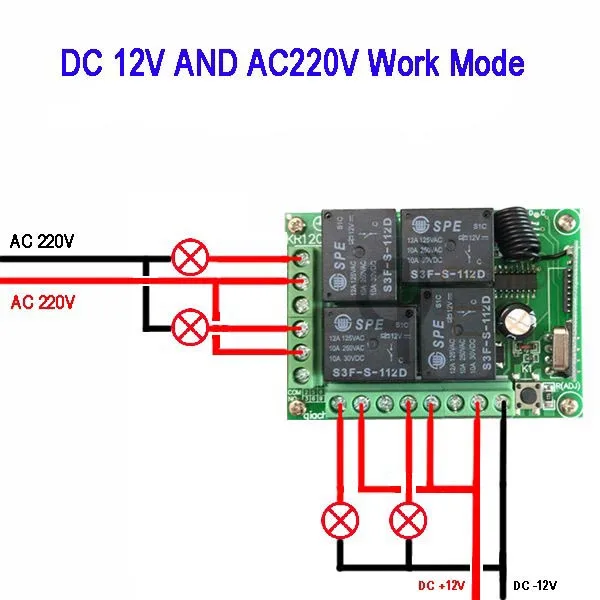

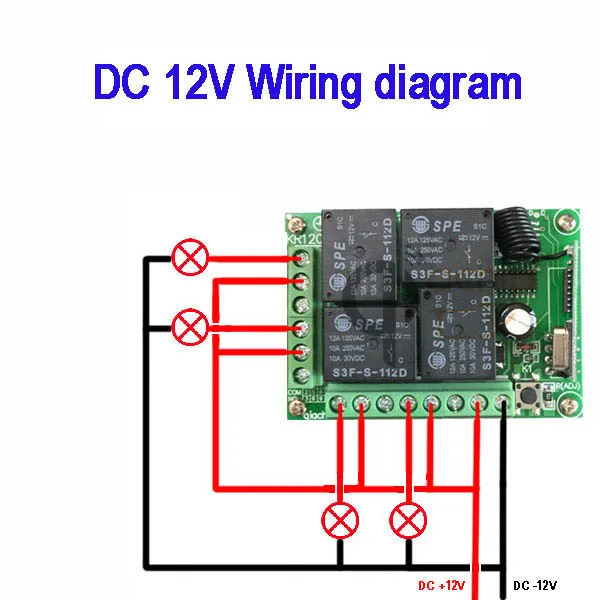

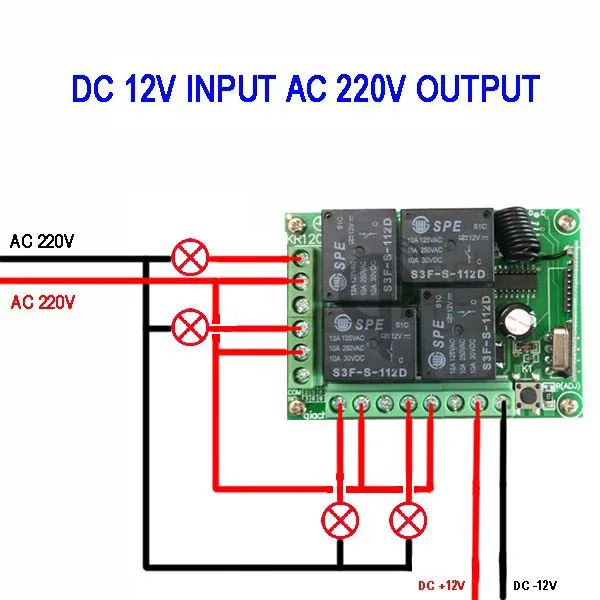

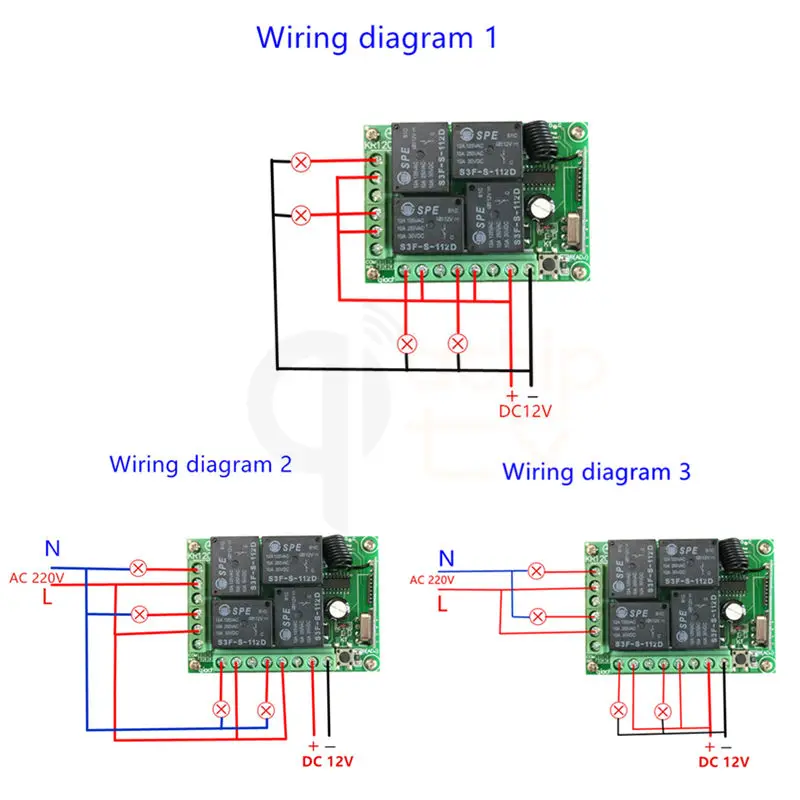

Схема подключения
-
CertificationCE,CCC,RoHS
-
Control panel applicationWireless remote control switch
-
Modulation ModeASK
-
Output TerminalNO , NC , COM
-
PCB dimension68*47*26mm
-
Quiescent Current5mA
-
Receiving Sensitivity>97dbm
-
RF working modesuperheterodyne
-
Shellyes
-
temperature-25~75 Degree Celsius
-
Warranty1 Year
-
Working ModeMomentary, Toggle, Latching Mode
-
Working VoltageDC 12V
-
Беспроводная связьРФ
-
Вес логистики0.08
-
Каждая упаковка1
-
Канал4
-
Минимальная единица измерения100000015
-
Название брендаQIACHIP
-
НазначениеЭлектрический дверной
-
Номер моделиKR1204
-
Поддержка APPНет
-
Продано Вsell_by_piece
-
Размер логистики - высота (см)10
-
Размер логистики - длина (см)10
-
Размер логистики - ширина (см)10
-
УпаковкаНет
-
Частота433 МГц
