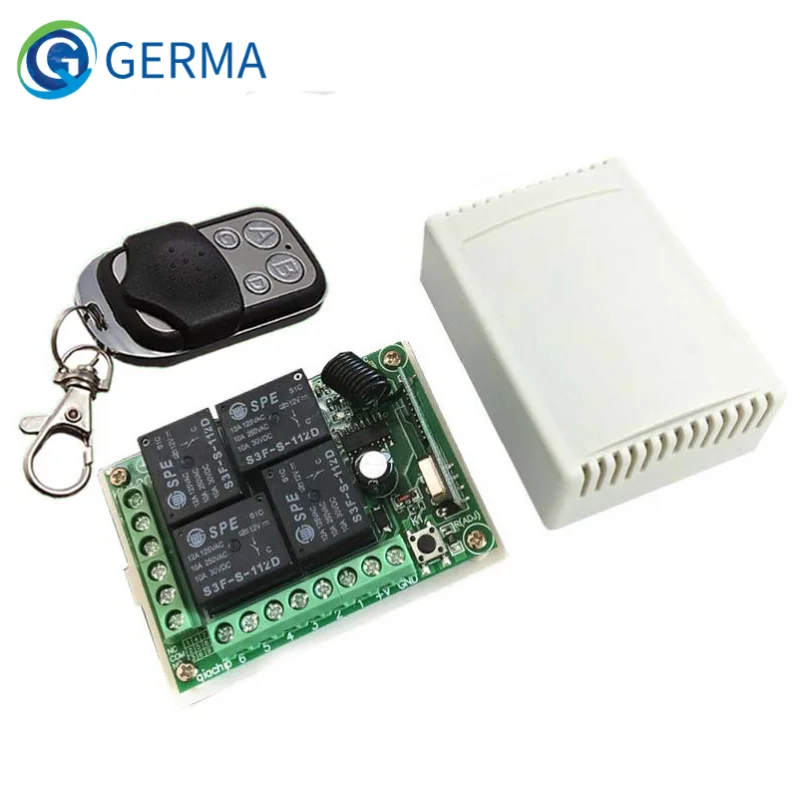

GERMA 433 МГц универсальный беспроводной пульт дистанционного управления DC12V 4CH релейный модуль приемника + 4 CH RF пульт дистанционного управления 433 МГц передатчик DIY
Пожалуйста, посмотрите здесь.:

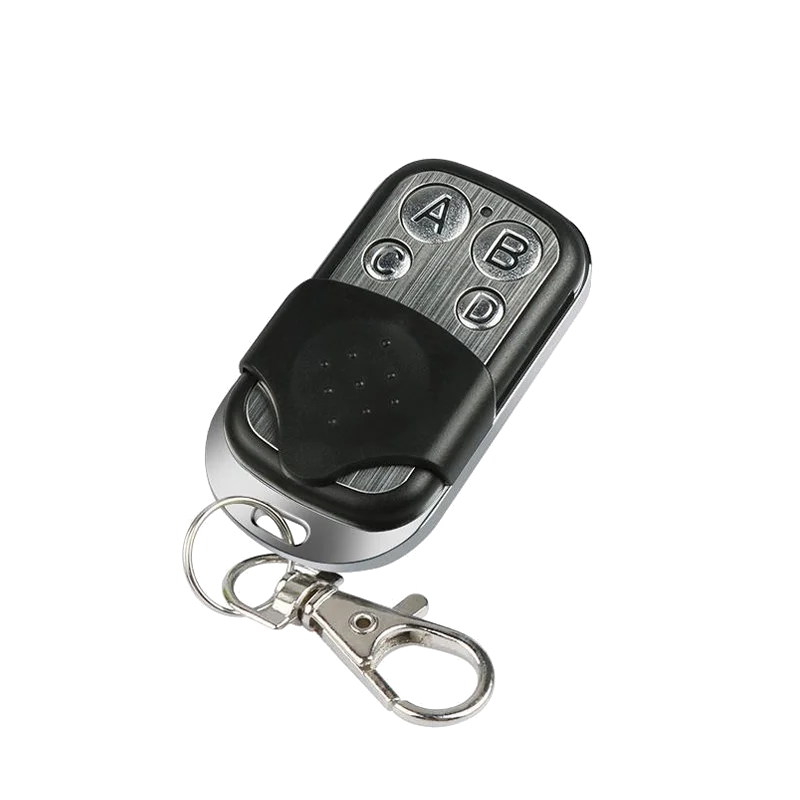

Этот пульт дистанционного управления поддерживает только код обучения (1527) приемника
Совместим с пультом дистанционного управления с использованием следующих чипов:
PT1527,EV1527, SCT527, HS1527, SCL1527, FP1527,EV1527
Не используйте этот пульт дистанционного управления для клонирования других пультов дистанционного управления,
Вы потеряете встроенную кодировку 1527.
Если вам нужен удаленный Дубликатор, перейдите по следующим ссылке: Https://www.aliexpress.com/item/4000431256282.html?spm=2114.12010612.8148356.1.27433c342wGk0D
Спецификация
1. Рабочее напряжение: 12 В постоянного тока
2. Ток: 5 мА
3. Рабочая частота: 433 МГц = 433,92 МГц
4. Чувствительность приема:-104 дБм
5. Функция: мгновенное переключение/фиксация
6. Режим модуляции: ASK
7. Режим соответствия: Интеллектуальный код обучения
8. Выходной режим: сухой контакт/выход напряжения
9. Корпус: Да
10. Рабочая температура: -30 ~ + 80

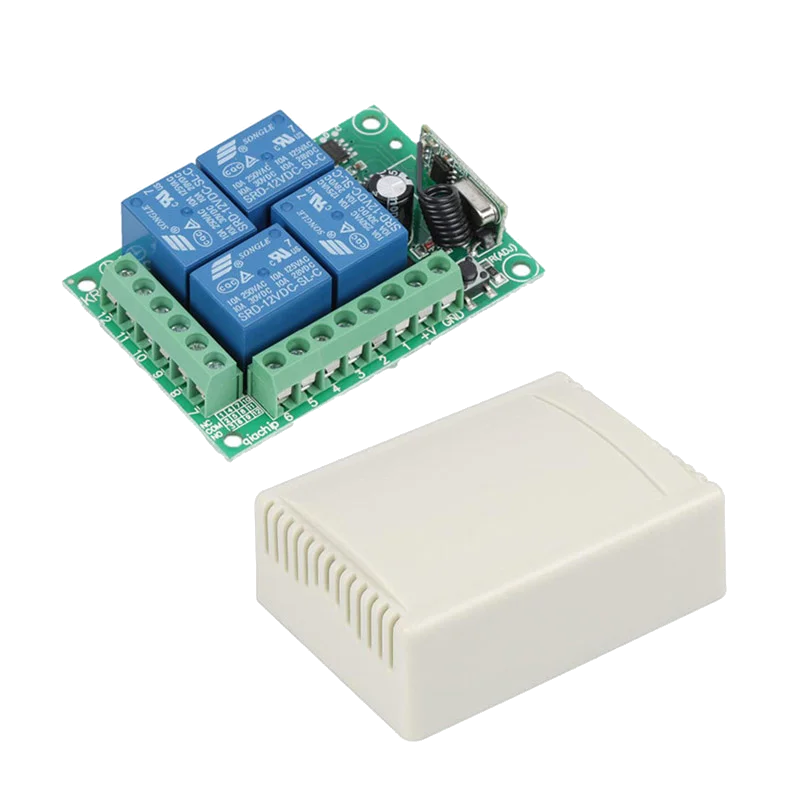

11. Размер печатной платы: 68,2x48,2 (мм)
Операция

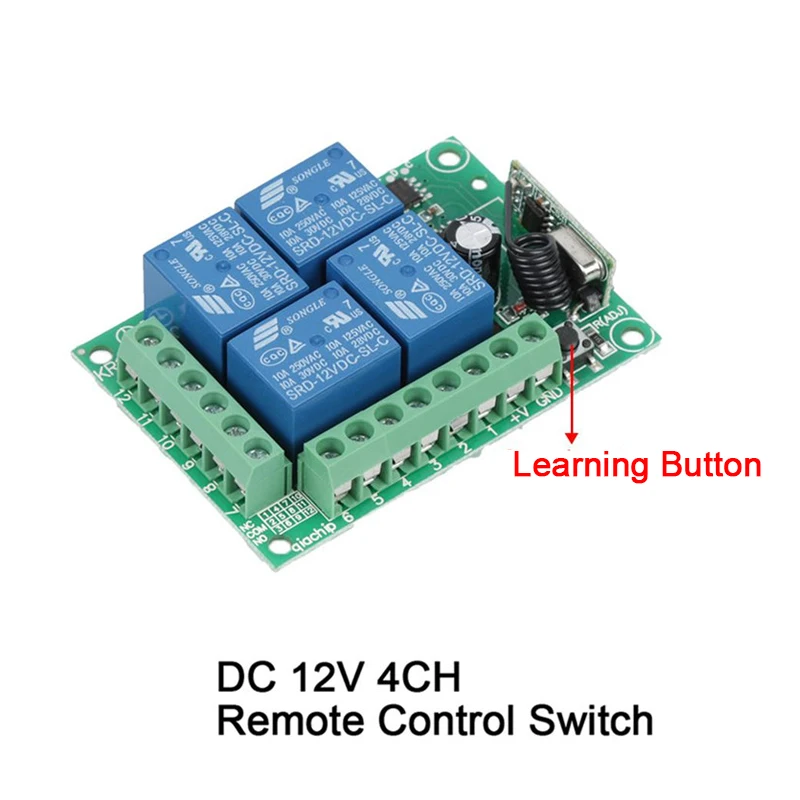

1. Мгновенный режим: одним нажатием кнопки обучения на плате приемника (светодиодный индикатор на плате приемника будет оповещать одновременно), затем нажмите любую из кнопок дистанционного управления, три раза оповещение светодиодным индикатором дистанционного управления уведомляет об успешном установке мгновенного режима.
2. Режим переключения: нажмите два раза кнопку обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнально одновременно), затем нажмите любую из кнопок дистанционного управления, три раза оповещение светодиодным индикатором дистанционного управления сообщает об успешном установке режима переключения.
3. Режим фиксации: трижды нажмите кнопку обучения на плате приемника (светодиодный индикатор на плате приемника будет оповещать одновременно), затем нажмите первую кнопку дистанционного управления, следуйте за второй кнопкой дистанционного управления, три раза оповещение светодиодным индикатором дистанционного управления позволяет успешно установить режим фиксации (первая кнопка означает вкл., Вторая кнопка-ВЫКЛ).
4. 2CH мгновенное переключение + 2CH переключение: Нажатие четыре раза кнопки обучения на плате приемника (светодиодный индикатор на плате приемника будет оповещать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнализатор три раза с помощью пульта дистанционного управления светодиодного индикатора 5 секунд задержки успешно.
5. 2CH мгновенное + 2CH Фиксация: Нажатие пять раз кнопки обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнально одновременно), затем нажмите любую из кнопок дистанционного управления, сигнализатор три раза с помощью пульта дистанционного управления светодиодного индикатора 10 секунд задержки успешно.
6. 2CH тумблер + 2CH Фиксация: шесть раз нажмите кнопку обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнально одновременно), затем нажмите любую из кнопок дистанционного управления, сигнализатор три раза с помощью пульта дистанционного управления светодиодного индикатора уведомляет о настройке 15-секундной задержки успешно.
7. 2CH защелкивание + 2CH защелкивание: Нажатие семь раз кнопки обучения на плате приемника (светодиодный индикатор на плате приемника будет оповещать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнализатор три раза с помощью пульта дистанционного управления светодиодного индикатора уведомляет о настройке 15-секундной задержки успешно.
8. Удаление существующих данных пульта дистанционного управления: нажав восемь раз кнопку обучения на плате приемника, светодиодный индикатор на плате приемника будет мигать восемь раз, имеющиеся пульты дистанционного управления удаляются успешно.

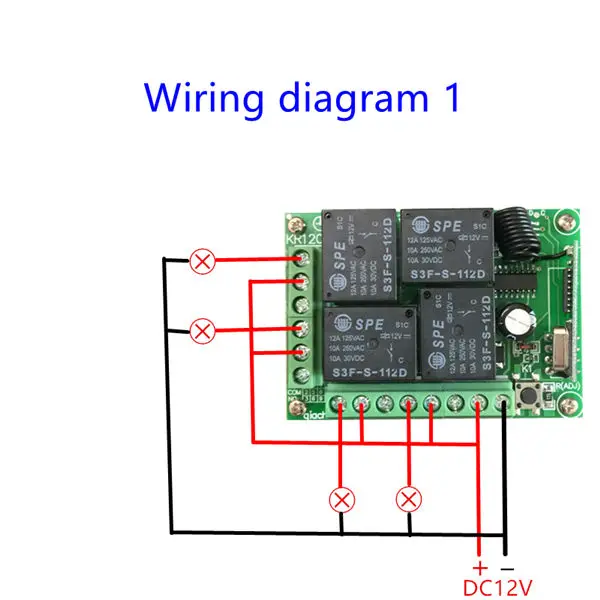

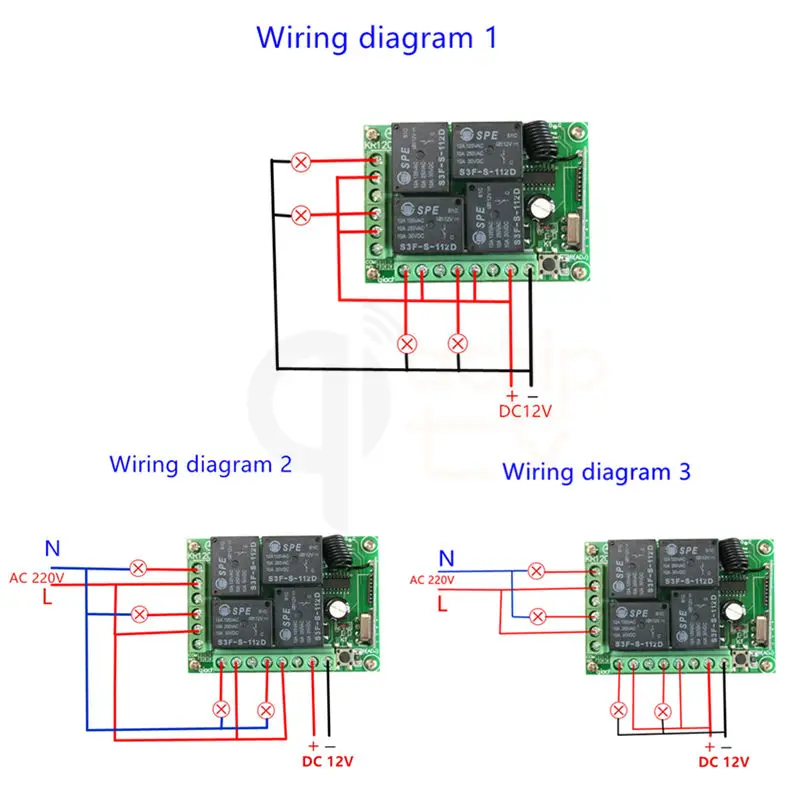

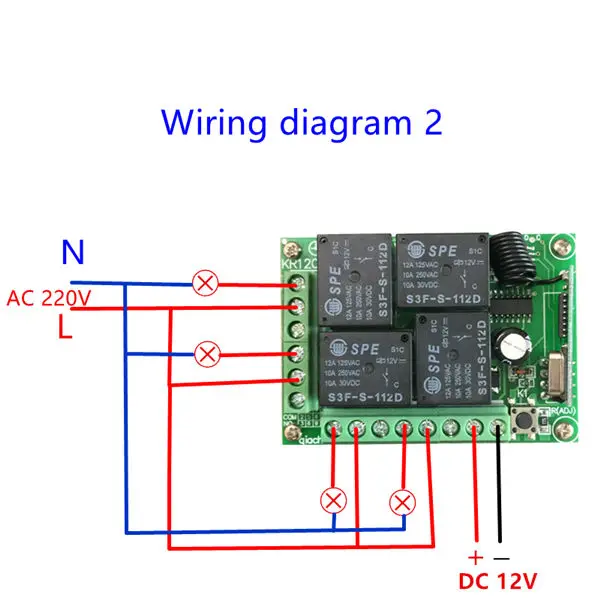

Терминал инструкции
+ V-положительный полюсный вход
Gnd-отрицательный полюсный вход
1 -KC1 нормальное закрытое реле
2 -KC1 общее реле
3 -KC1 нормальное открытие реле
4 -KC3 нормально замкнутый реле
5 -KC3 общее реле
6 -KC3 нормальное открытие реле
7 -KC2 нормальное закрытое реле
8 -KC2 общий реле
9 -KC2 нормальное открытие реле
10 -KC4 нормальное закрытое реле
11 -KC4 общий реле
12 -KC4 нормально открытый реле
Примечания
1. Пожалуйста, не заряжайте работу, вы должны выключить питание и работу после тестирования и корректного электричества.
2. Пожалуйста, быстро меняйте батарею, когда напряжение дистанционного управления является недостаточным, (когда напряжение батареи является недостаточным, как правило, получить близкую передачу)
3. Пожалуйста, обратите внимание, чтобы избежать металлической маски, большого оборудования, сильных электромагнитных помех при использовании беспроводных радиочастотных продуктов, и избегайте слишком короткого расстояния между пультом дистанционного управления и платой приемника.
4. Пожалуйста, избегайте аномального использования продукта. Аномальное использование уменьшит производительность продукта и срок его службы, когда это может повредить продукты и даже создать опасность для вашей безопасности.
