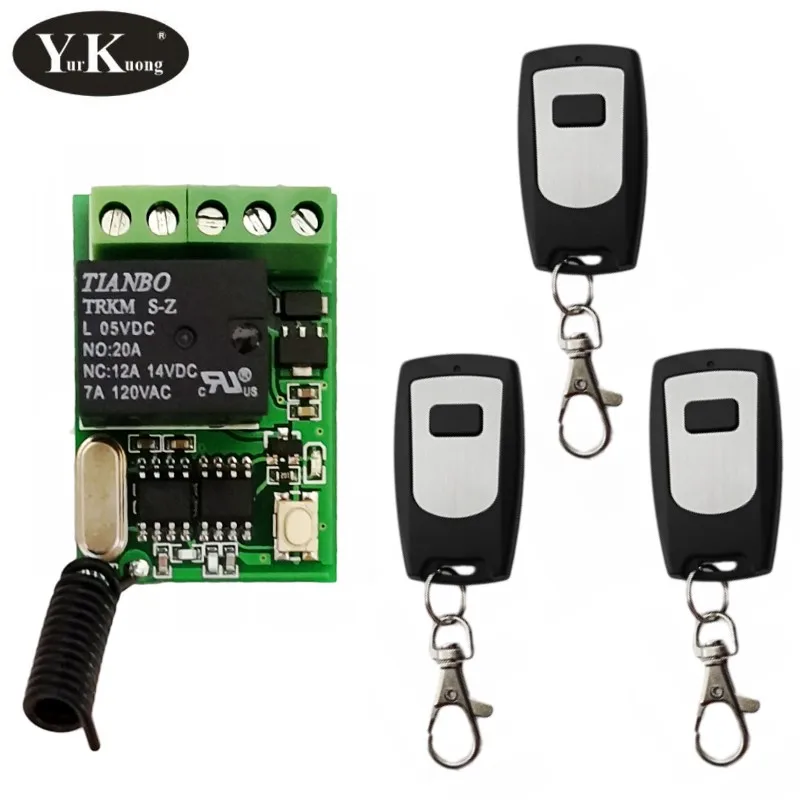

Небольшой радиочастотный контакт реле, дистанционный переключатель, 5 В, 6 в, 7,4 В, 9 В, 12 В, 10 А, беспроводной пульт дистанционного управления, приемник RX 315433,92

Рабочее напряжение: DC4V-12V

(DC4V 4,2 V 4,5 V 5V 6V 7,4 V 9V 12V) все в порядке

Ток в режиме ожидания: 7-9 мА

Рабочий ток: 70-130 мА (Если ваш источник питания является мини-батареей, вы должны позаботиться о том, как долго он может работать для вас)

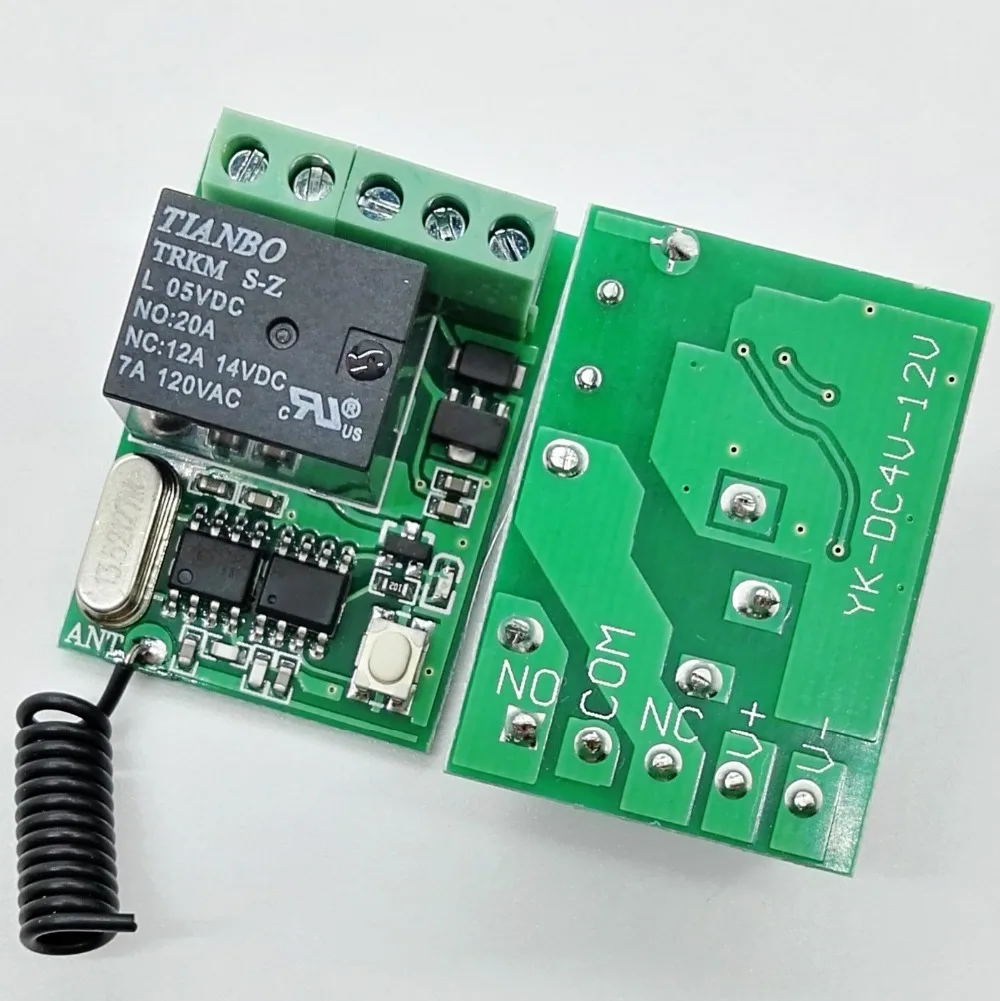

Стандарт реле: 20A (14VDC 12A 120VAC 7A)

Максимальная нагрузка: 10A (имеет лучшую нагрузку менее 7а)

Размер: 34*23*15 мм

Рабочая частота:315 МГц/433,92 МГц опционально

Код обучения: кнопка обучения для добавления передатчика

Режим работы: мгновенное переключение с фиксацией регулируется кнопкой обучения

Мгновенный ----- нажмите и удерживайте --- ВКЛ, отпустите ---- ВЫКЛ

Переключение ------- нажмите один раз ---- вкл. Нажмите еще раз ---- ВЫКЛ

Защелкивающийся ------- Нажмите A ---- ВКЛ, нажмите B-----OFF(Режим блокировки будет отправлен с 2 кнопками передатчика)

Мгновенный 5s задержка времени ----- нажмите и удерживайте --- вкл., отпустите ---- 5s боковое отверстие

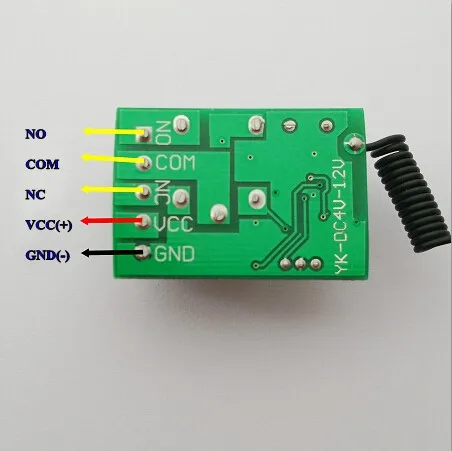

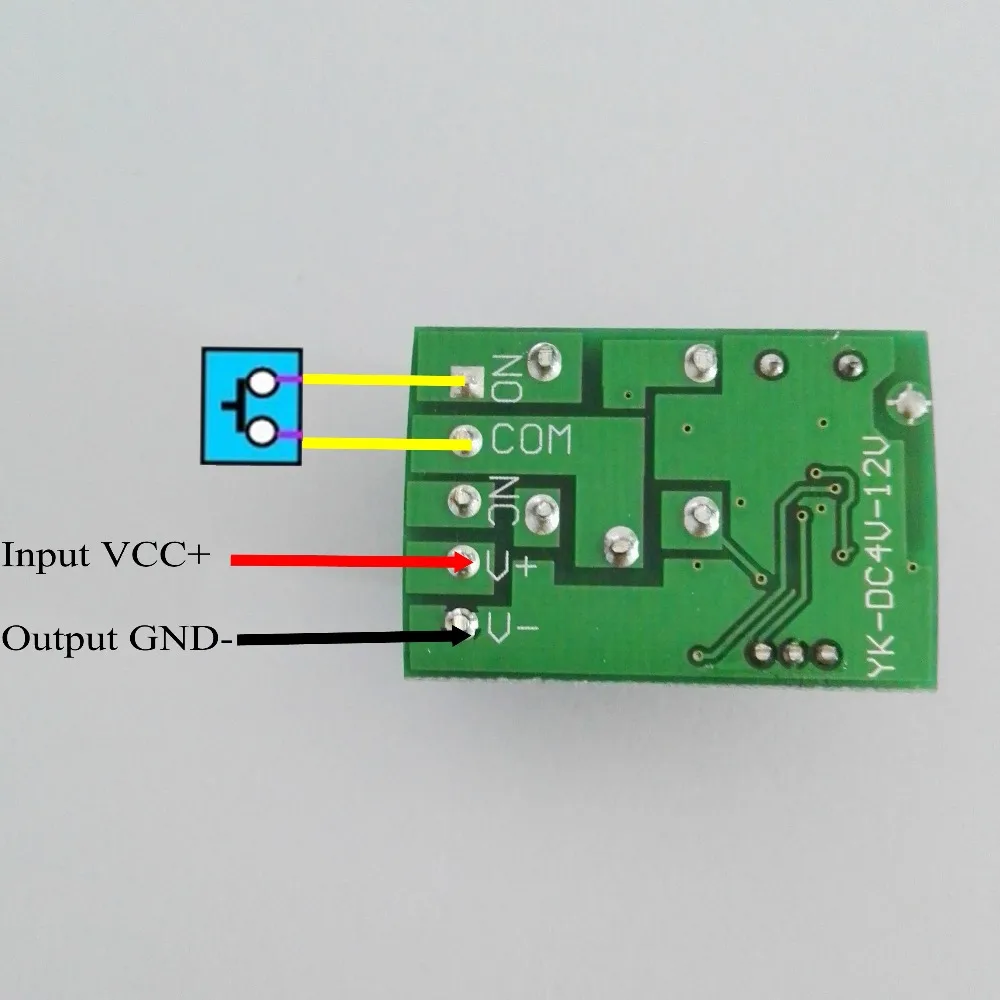

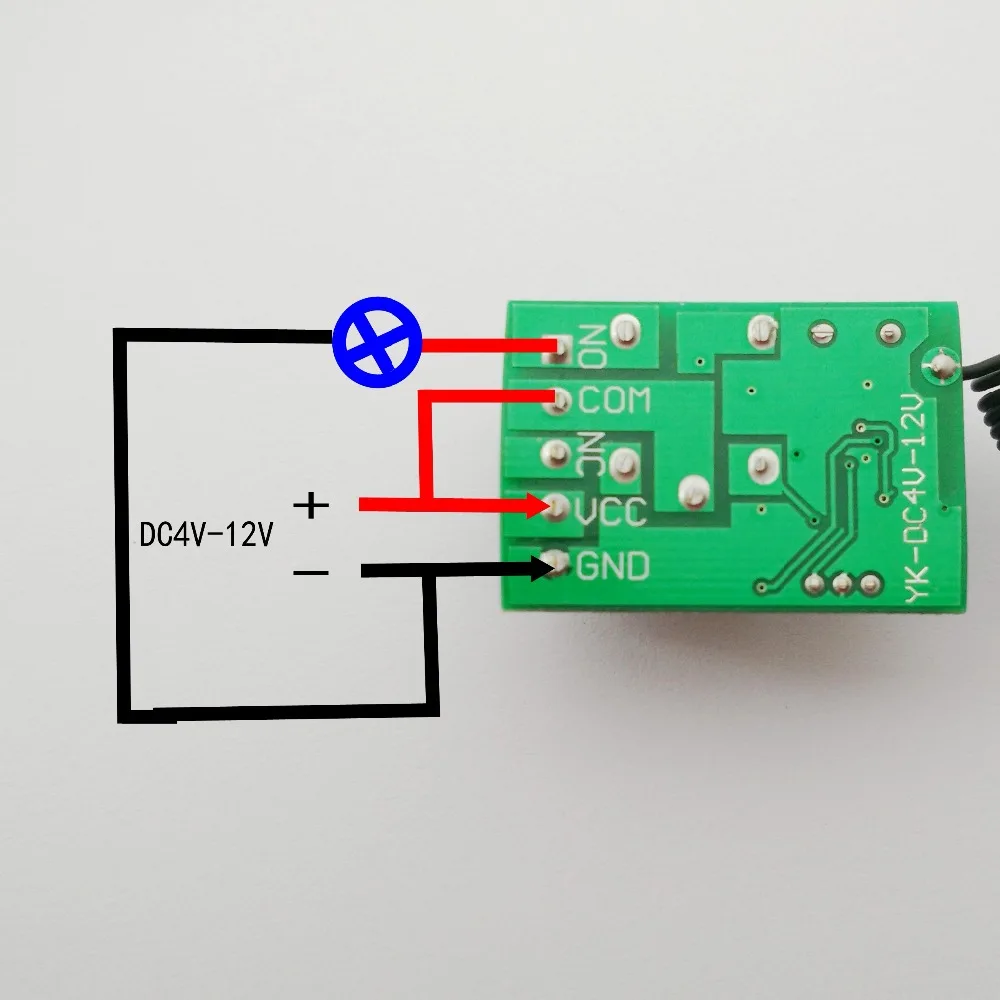

V--------------------- вход GND-

V + ------------------ вход VCC +

NC -------------------- нормально закрываются

COM ------------------ общий

Нет ------------------- нормально открытый

Мгновенное переключение фиксации регулируется кнопкой обучения

Защелкивающийся --------- нажмите кнопку обучения, пока светодиодный индикатор Приемника не начнет мигать 1 раз, а затем отпустите его

Мгновенный ------ нажмите кнопку обучения, пока приемник светодиодныйИндикатор мигает 2 раза, затем отпустите его

Переключатель -------------Нажмите кнопку обучения, пока приемник не светодиодныйИндикатор мигает 3 раза, затем отпустите его

Мгновенная 5s задержка времени -------Нажмите кнопку обучения, пока приемник не светодиодныйИндикатор мигает 4 раза, затем отпустите его

Код Очистки

Нажмите кнопку обучения приемника и удерживайте, пока светодиодный индикатор Приемника не мигнет 1 раз, и быстро мигнет 2 раза, и быстро мигнет 3 раза, и быстро мигнет 4 раза, И быстрая вспышка 5 раз, затем отпустите его, это означает, что код был очищен

Код обучения

Мгновенный/переключаемый режим

Нажмите кнопку обучения приемника, когда светодиодный индикатор приемника включен, затем отпустите его, затем нажмите кнопку передатчика 1 раз, нажмите ту же кнопку передатчика во второй раз, затем нажмите одну и ту же кнопку передатчика в третий раз, каждый раз светодиодный индикатор Приемника будет мигать один раз, Это означает, что обучение завершено.

Режим блокировки

Нажмите кнопку обучения приемника, когдаСветодиодный индикатор приемника включен, затем отпустите его, затем нажмите кнопку передатчика 1 раз, светодиодный индикатор Приемника мигает 1 раз, затем нажмите кнопку передатчика B 1 раз, светодиодный индикатор Приемника мигает 1 раз. Затем снова нажмите кнопку передатчик B, светодиодный индикатор Приемника мигает 1 раз,Это означает, что обучение завершено.
