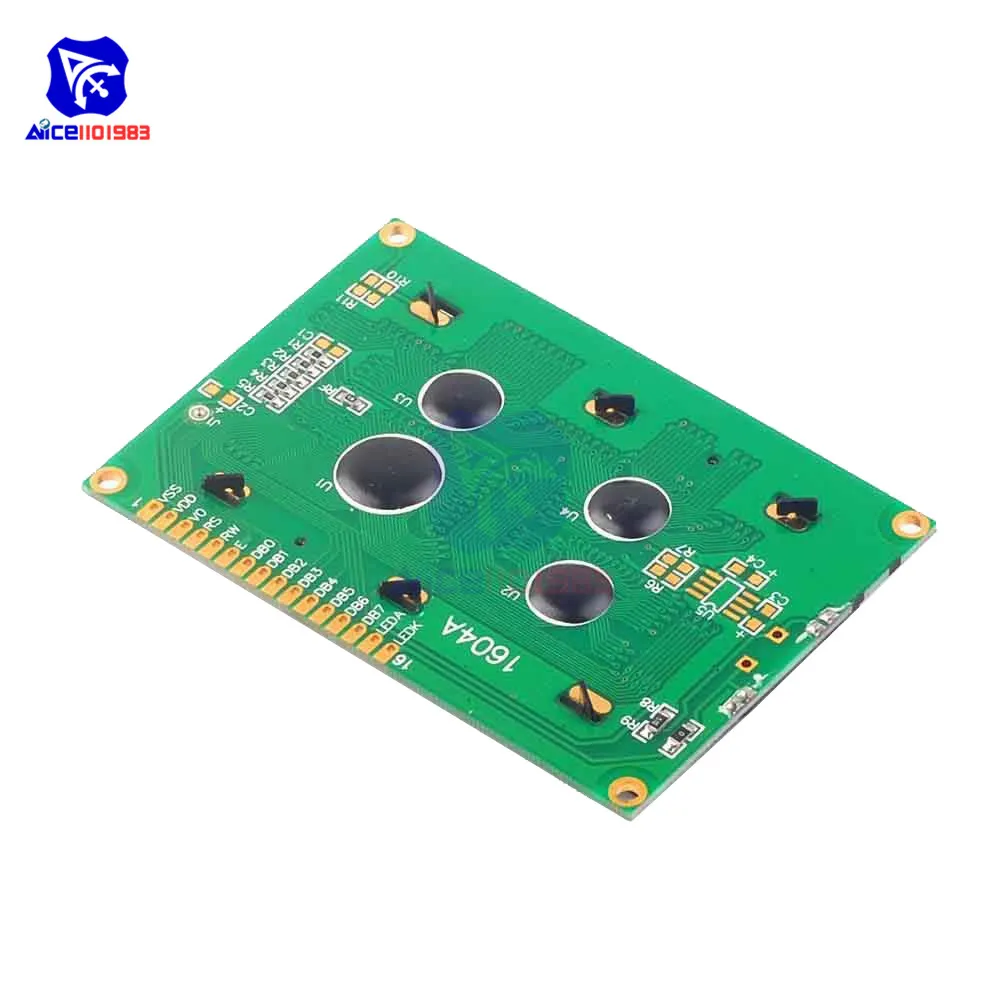

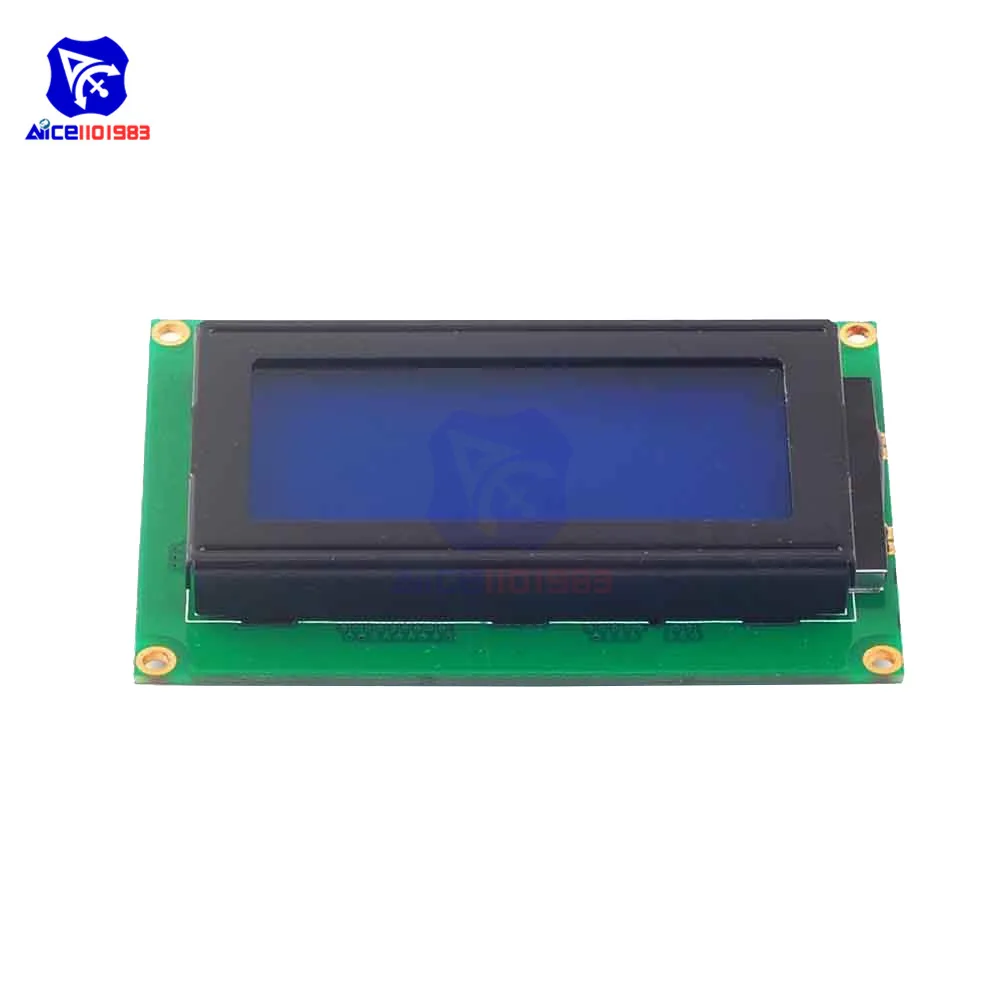

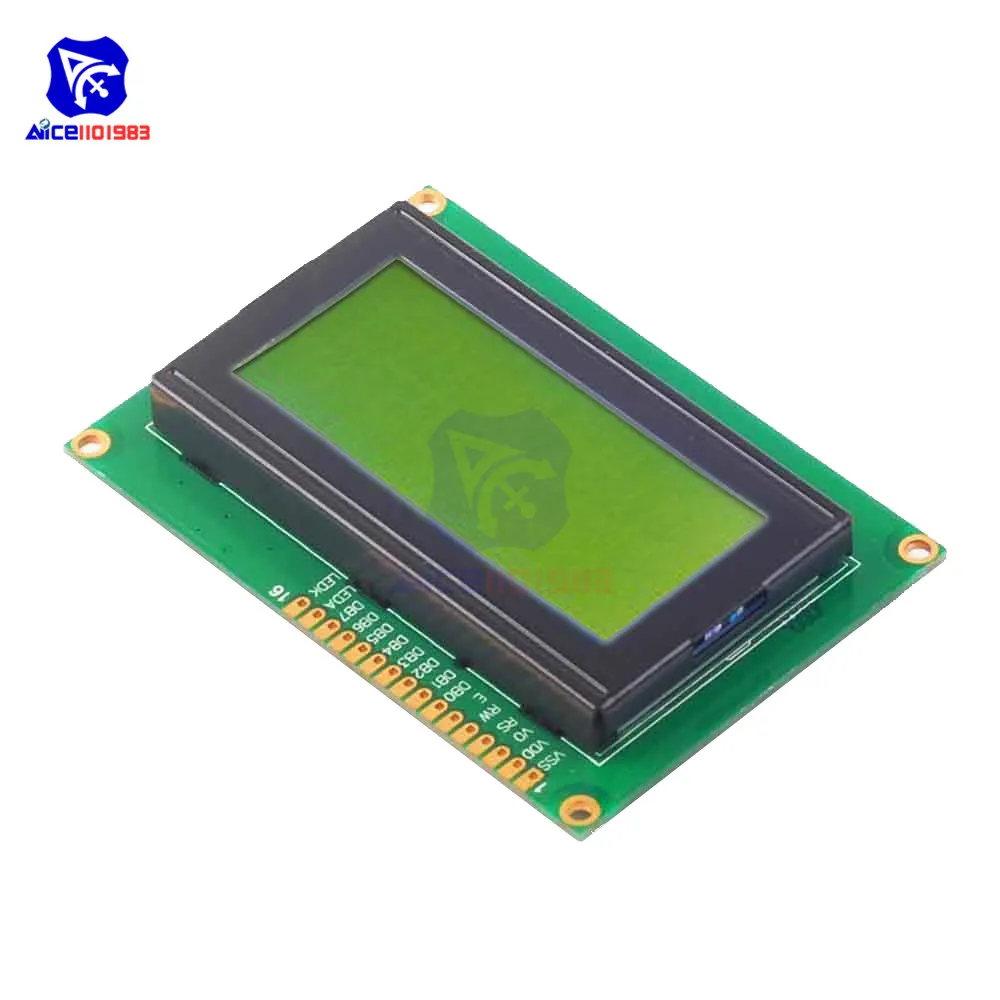

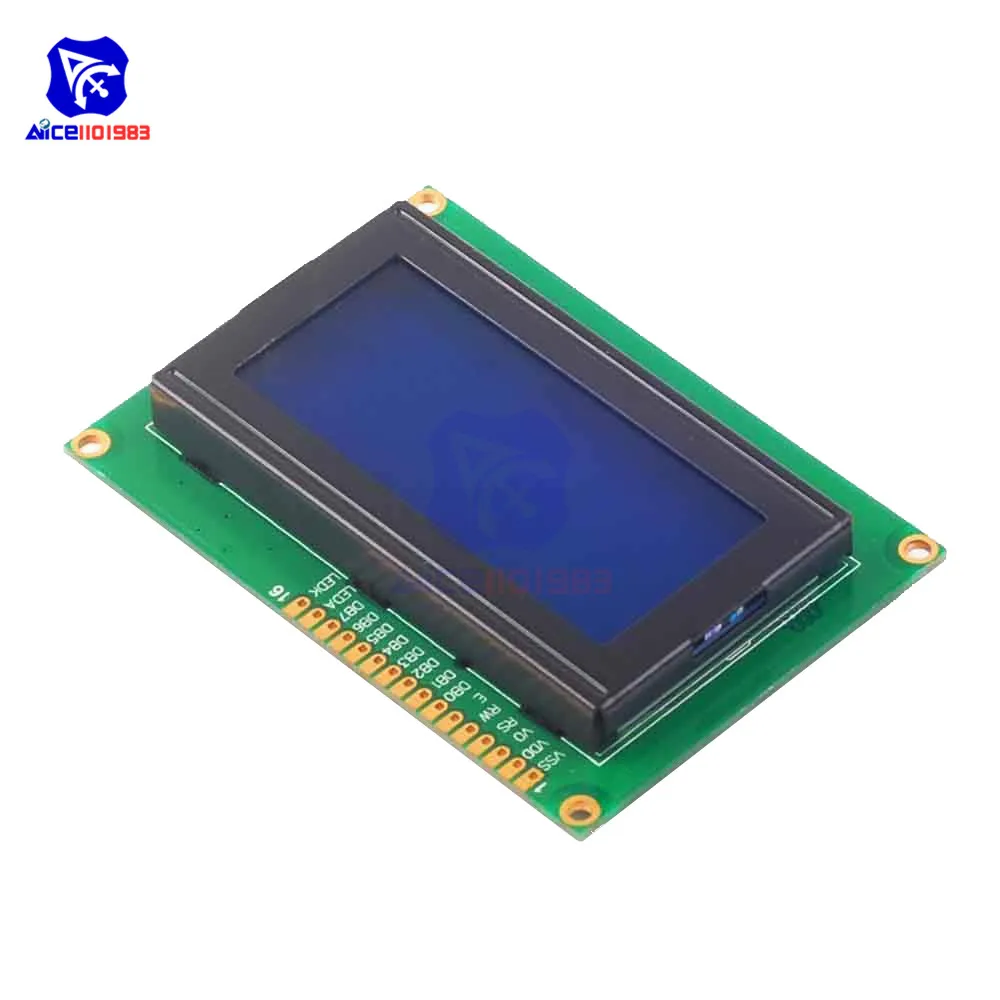

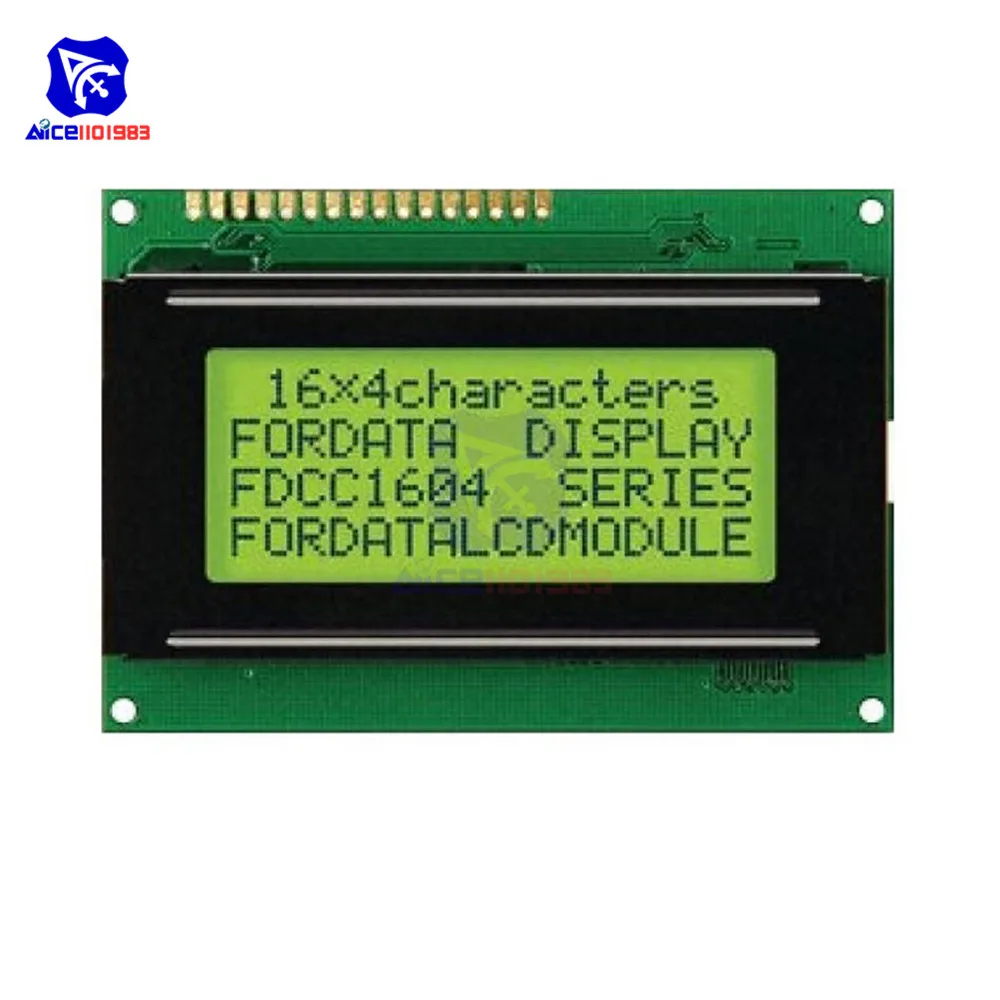

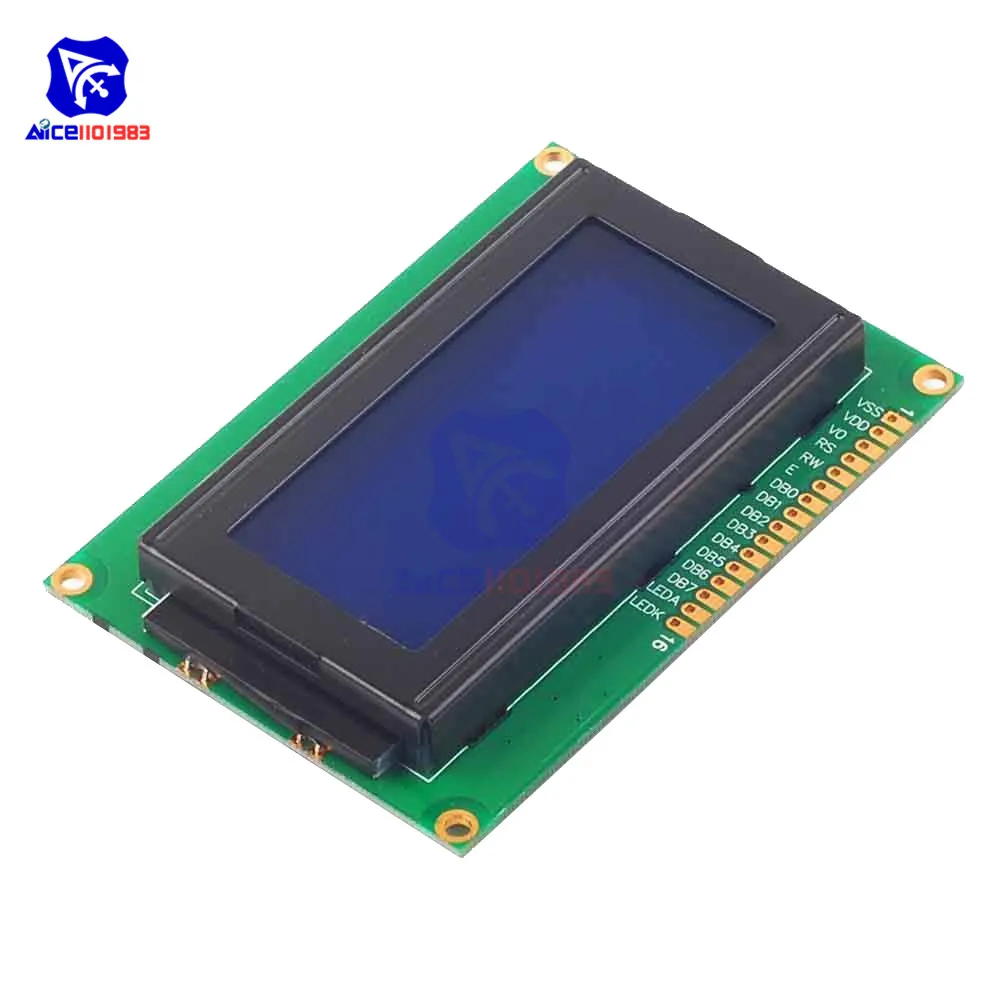

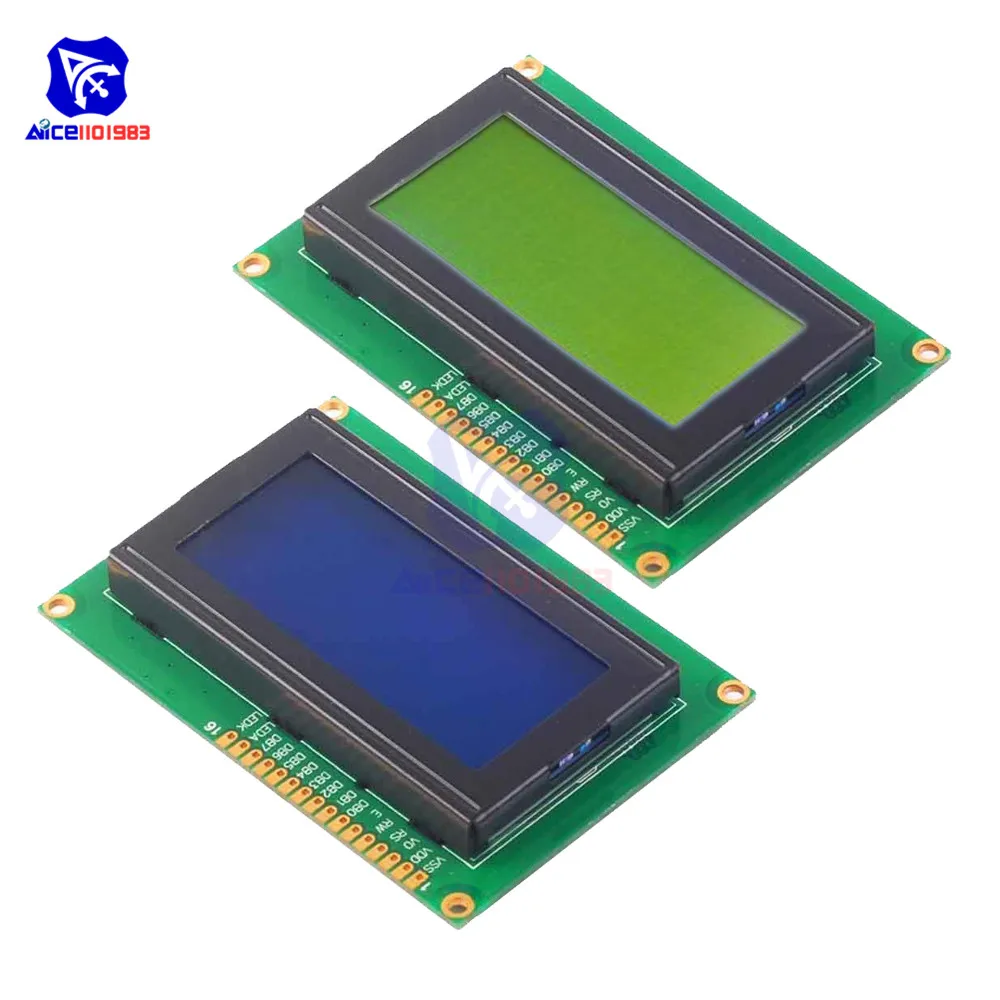

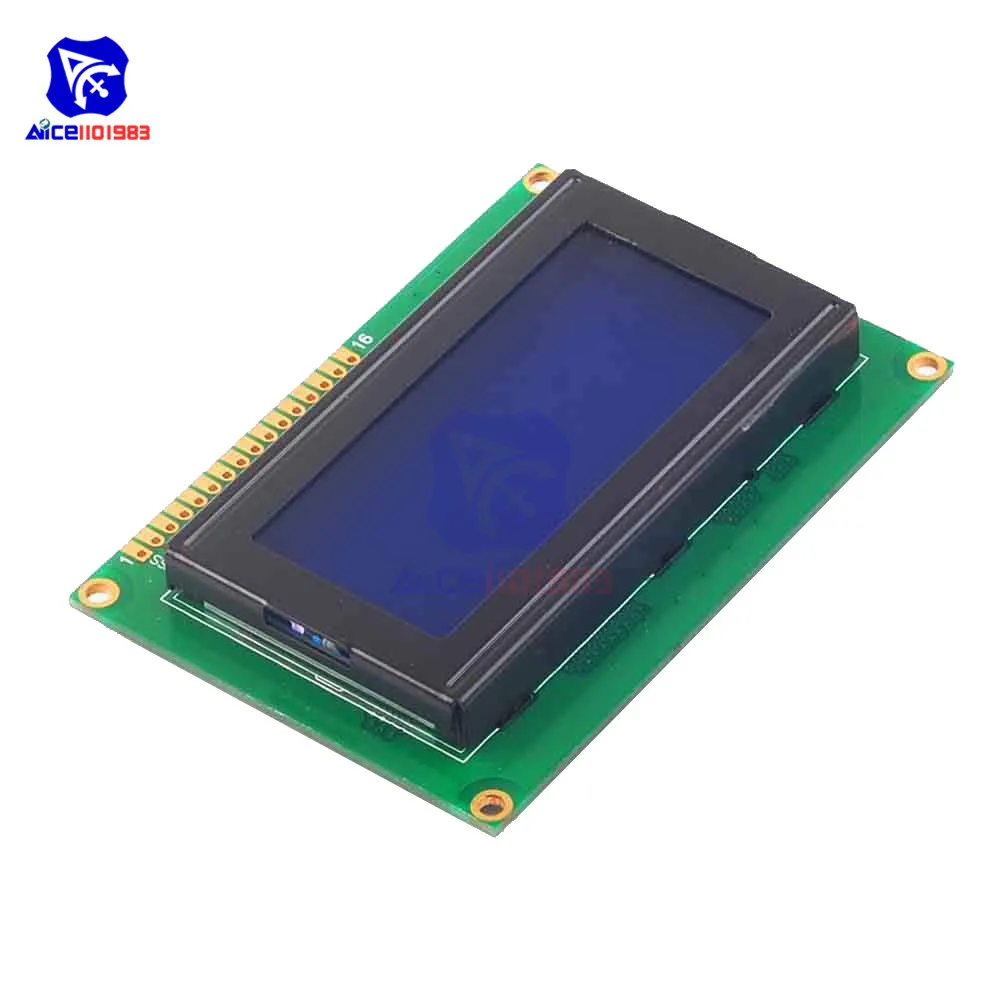

1604 ЖК-модуль 16X4 символьный ЖК-дисплей модуль LCM синийжелтый черный свет для Arduino 5V

ОписаниеРазмер формы: 86,96*60*13 ммПлощадь дисплея: 62,3*27,6 ммКоличество символов: 16*4Тип стекла: желто-зеленая пленка/синяя пленкаТип подсветильник ки: желтый, зеленый светильник/синийРабочее напряжение: 5 ВРабочая температура: -20 -70 ℃Температура хранения: -30 -80 ℃Определение интерфейсаСтандартный ЖК-модуль 16x41604 Стандартный 16-футовый интерфейс, который:Первые ноги: VSS для заземленияВторой фут: положительный источник питания VDD 5 ВТретий фут: V0-это клемма регулировки контрастности ЖК-дисплея, когда положительный источник питания самый слабый, то контраст является самым высоким, когда максимальная мощность заземления. Когда контраст слишком высок, он генерирует ореолы. При использовании мы можем настроить контрастность с помощью потенциометра 10K.Четвертый фут: RS-это регистр выбора, высокая мощность обычно выбирает регистр данных, регистр инструкций по выбору низкой нормы.Пятый фут: R/W считывает и записывает сигнальную линию, высокая мощность, нормальное считывание, низкое электричество, как правило, запись. Когда RS и RW работают вместе с низким энергопотреблением, они могут писать инструкции или отображать адреса. Когда RS низкий уровень, RW может считывать сигналы занятия на высокой мощности. Когда RS высокий уровень, RW может записывать данные для малой мощности.Шестой фут: E конец делает конец, когда E-конец от высокого уровня переходит в малое энергопотребление, ЖК-модуль выполняет команду.От 7 до 14 футов: D0 ~ D7-8 двунаправленных линий передачи данных.Пятнадцатый фут: Катод мощности подсветкиШестнадцатый фут: отрицательный полюс источника питания с подсветкой
